Спосіб отримання ненасиченої поліестерної смоли на основі вторинного поліетилентерефталату

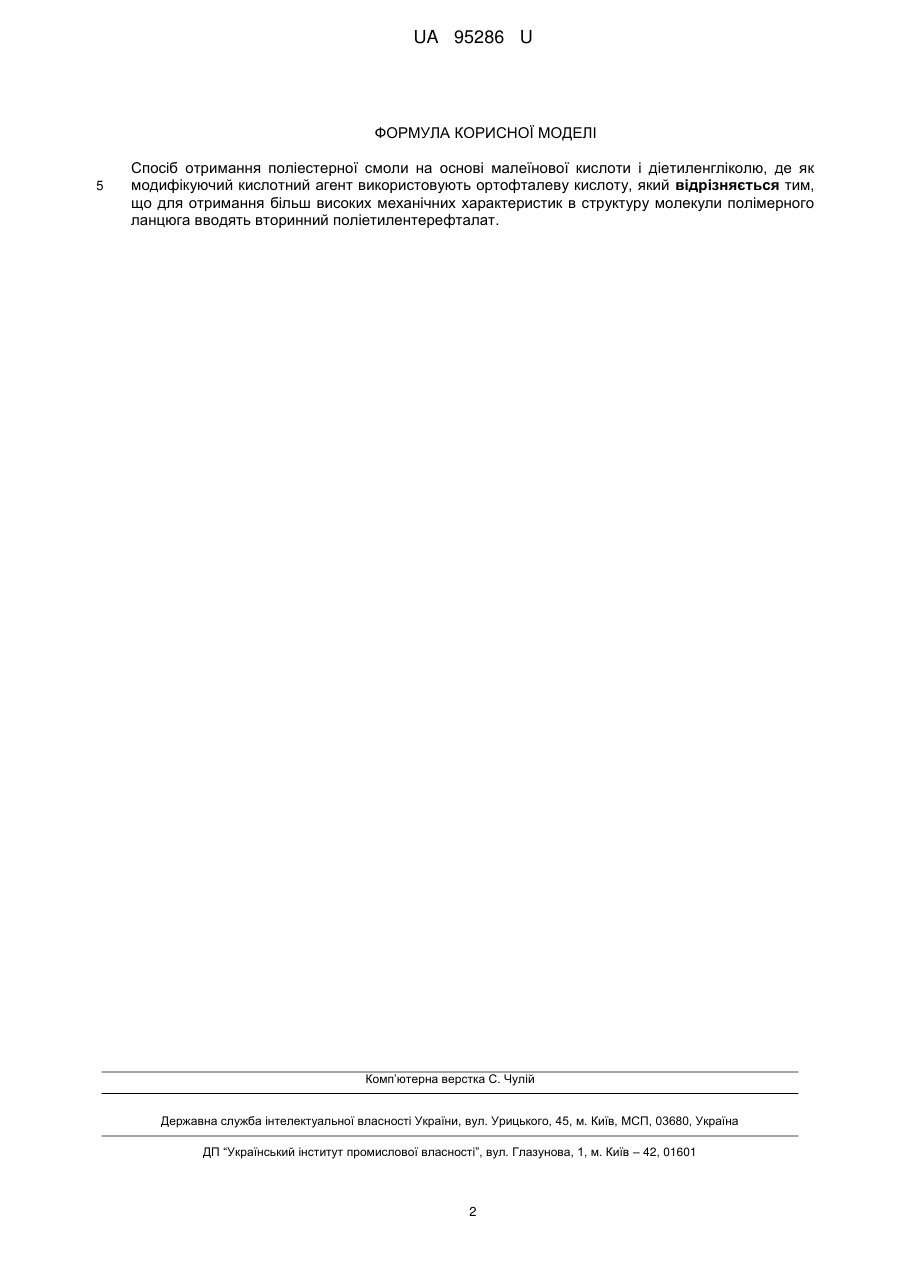

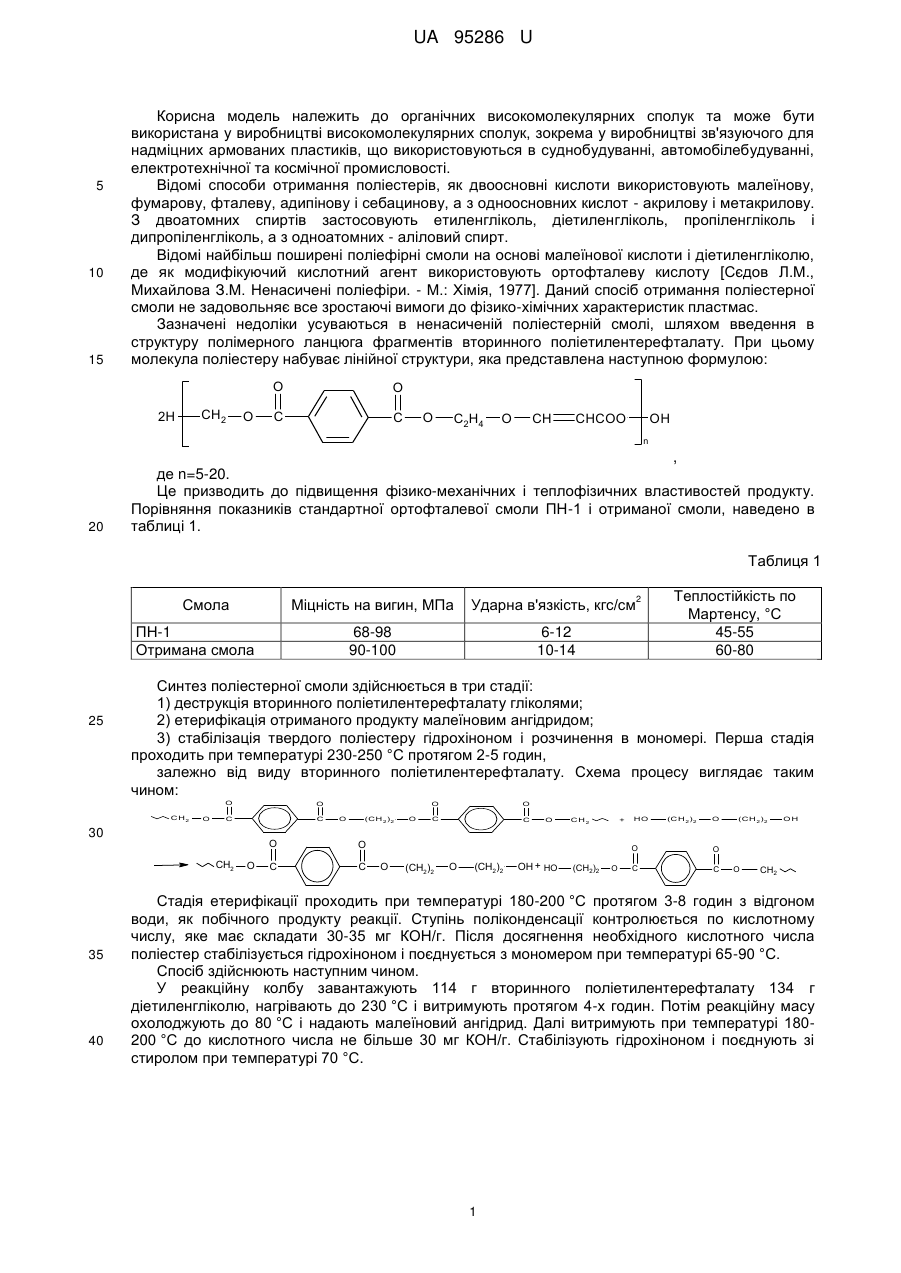

Реферат: Спосіб отримання поліестерної смоли на основі малеїнової кислоти і діетиленгліколю, де як модифікуючий кислотний агент використовують ортофталеву кислоту. Для отримання більш високих механічних характеристик в структуру молекули полімерного ланцюга вводять вторинний поліетилентерефталат. UA 95286 U (12) UA 95286 U UA 95286 U 5 10 15 Корисна модель належить до органічних високомолекулярних сполук та може бути використана у виробництві високомолекулярних сполук, зокрема у виробництві зв'язуючого для надміцних армованих пластиків, що використовуються в суднобудуванні, автомобілебудуванні, електротехнічної та космічної промисловості. Відомі способи отримання поліестерів, як двоосновні кислоти використовують малеїнову, фумарову, фталеву, адипінову і себацинову, а з одноосновних кислот - акрилову і метакрилову. З двоатомних спиртів застосовують етиленгліколь, діетиленгліколь, пропіленгліколь і дипропіленгліколь, а з одноатомних - аліловий спирт. Відомі найбільш поширені поліефірні смоли на основі малеїнової кислоти і діетиленгліколю, де як модифікуючий кислотний агент використовують ортофталеву кислоту [Сєдов Л.М., Михайлова З.М. Ненасичені поліефіри. - М.: Хімія, 1977]. Даний спосіб отримання поліестерної смоли не задовольняє все зростаючі вимоги до фізико-хімічних характеристик пластмас. Зазначені недоліки усуваються в ненасиченій поліестерній смолі, шляхом введення в структуру полімерного ланцюга фрагментів вторинного поліетилентерефталату. При цьому молекула поліестеру набуває лінійної структури, яка представлена наступною формулою: O CH2 2H O O C C O C2H4 O CH OH CHCOO n 20 , де n=5-20. Це призводить до підвищення фізико-механічних і теплофізичних властивостей продукту. Порівняння показників стандартної ортофталевої смоли ПН-1 і отриманої смоли, наведено в таблиці 1. Таблиця 1 Смола Міцність на вигин, МПа Ударна в'язкість, кгс/см 68-98 90-100 6-12 10-14 ПН-1 Отримана смола 25 O O O C C 30 O O (CH2)2 O CH2 40 Теплостійкість по Мартенсу, °C 45-55 60-80 Синтез поліестерної смоли здійснюється в три стадії: 1) деструкція вторинного поліетилентерефталату гліколями; 2) етерифікація отриманого продукту малеїновим ангідридом; 3) стабілізація твердого поліестеру гідрохіноном і розчинення в мономері. Перша стадія проходить при температурі 230-250 °C протягом 2-5 годин, залежно від виду вторинного поліетилентерефталату. Схема процесу виглядає таким чином: CH2 35 2 O C O C C O CH2 + O C O HO (CH2)2 O O O (CH2)2 O (CH2)2 OH + HO (CH2)2 O C OH O C (CH2)2 O CH2 Стадія етерифікації проходить при температурі 180-200 °C протягом 3-8 годин з відгоном води, як побічного продукту реакції. Ступінь поліконденсації контролюється по кислотному числу, яке має складати 30-35 мг КОН/г. Після досягнення необхідного кислотного числа поліестер стабілізується гідрохіноном і поєднується з мономером при температурі 65-90 °C. Спосіб здійснюють наступним чином. У реакційну колбу завантажують 114 г вторинного поліетилентерефталату 134 г діетиленгліколю, нагрівають до 230 °C і витримують протягом 4-х годин. Потім реакційну масу охолоджують до 80 °C і надають малеїновий ангідрид. Далі витримують при температурі 180200 °C до кислотного числа не більше 30 мг КОН/г. Стабілізують гідрохіноном і поєднують зі стиролом при температурі 70 °C. 1 UA 95286 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб отримання поліестерної смоли на основі малеїнової кислоти і діетиленгліколю, де як модифікуючий кислотний агент використовують ортофталеву кислоту, який відрізняється тим, що для отримання більш високих механічних характеристик в структуру молекули полімерного ланцюга вводять вторинний поліетилентерефталат. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
