Спосіб усунення деформацій будівель, споруд

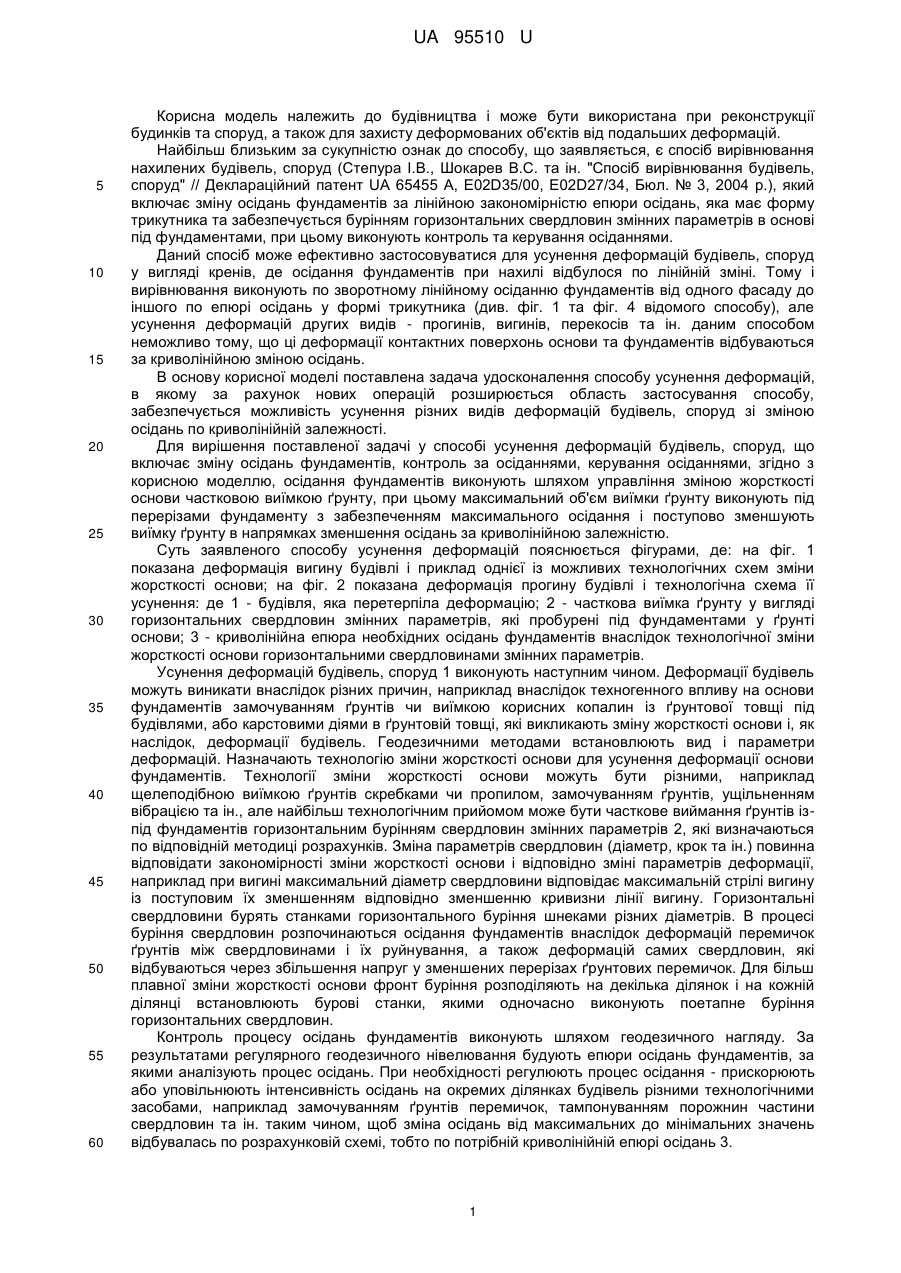

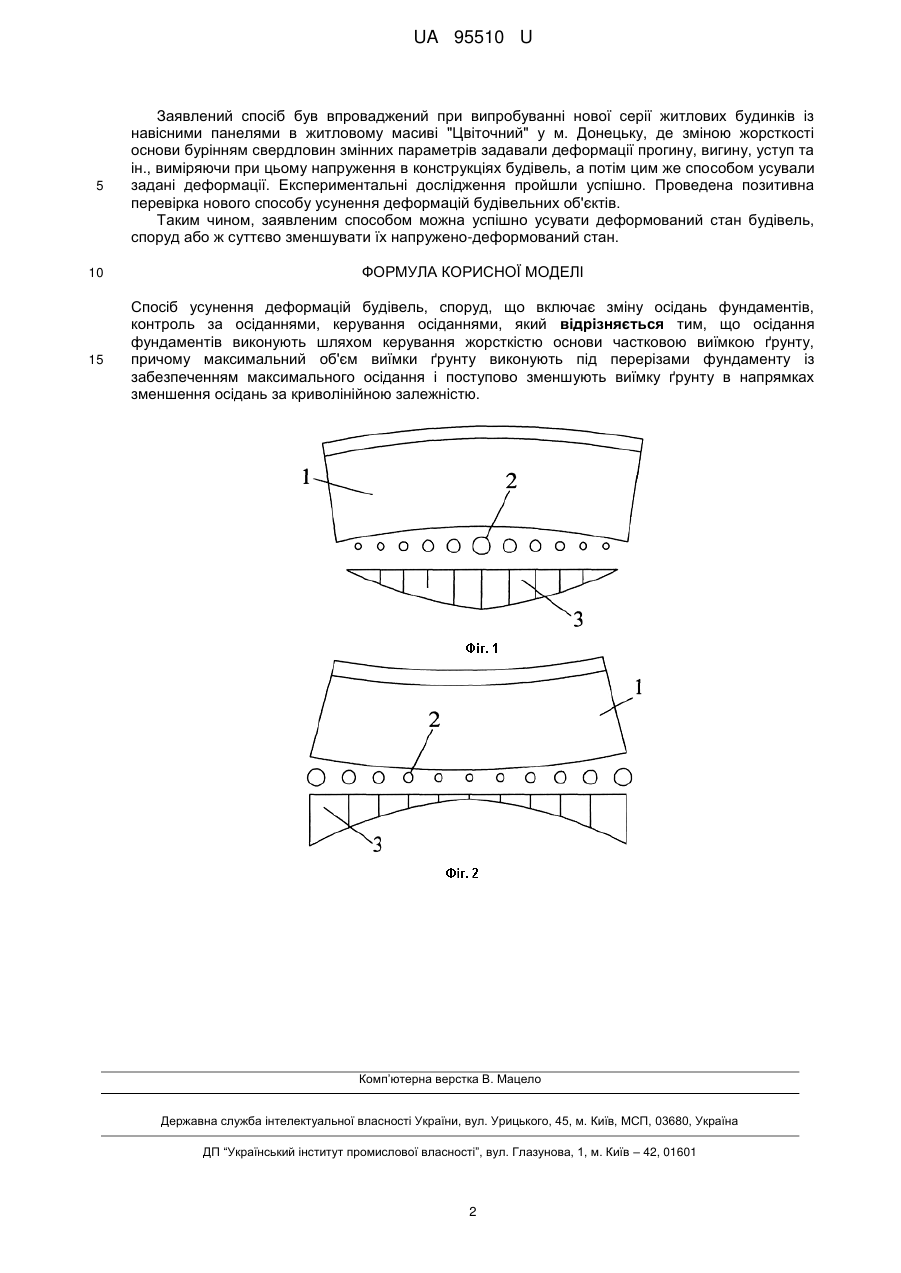

Реферат: UA 95510 U UA 95510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва і може бути використана при реконструкції будинків та споруд, а також для захисту деформованих об'єктів від подальших деформацій. Найбільш близьким за сукупністю ознак до способу, що заявляється, є спосіб вирівнювання нахилених будівель, споруд (Степура І.В., Шокарев B.C. та ін. "Спосіб вирівнювання будівель, споруд" // Деклараційний патент UA 65455 А, E02D35/00, E02D27/34, Бюл. № 3, 2004 р.), який включає зміну осідань фундаментів за лінійною закономірністю епюри осідань, яка має форму трикутника та забезпечується бурінням горизонтальних свердловин змінних параметрів в основі під фундаментами, при цьому виконують контроль та керування осіданнями. Даний спосіб може ефективно застосовуватися для усунення деформацій будівель, споруд у вигляді кренів, де осідання фундаментів при нахилі відбулося по лінійній зміні. Тому і вирівнювання виконують по зворотному лінійному осіданню фундаментів від одного фасаду до іншого по епюрі осідань у формі трикутника (див. фіг. 1 та фіг. 4 відомого способу), але усунення деформацій других видів - прогинів, вигинів, перекосів та ін. даним способом неможливо тому, що ці деформації контактних поверхонь основи та фундаментів відбуваються за криволінійною зміною осідань. В основу корисної моделі поставлена задача удосконалення способу усунення деформацій, в якому за рахунок нових операцій розширюється область застосування способу, забезпечується можливість усунення різних видів деформацій будівель, споруд зі зміною осідань по криволінійній залежності. Для вирішення поставленої задачі у способі усунення деформацій будівель, споруд, що включає зміну осідань фундаментів, контроль за осіданнями, керування осіданнями, згідно з корисною моделлю, осідання фундаментів виконують шляхом управління зміною жорсткості основи частковою виїмкою ґрунту, при цьому максимальний об'єм виїмки ґрунту виконують під перерізами фундаменту з забезпеченням максимального осідання і поступово зменшують виїмку ґрунту в напрямках зменшення осідань за криволінійною залежністю. Суть заявленого способу усунення деформацій пояснюється фігурами, де: на фіг. 1 показана деформація вигину будівлі і приклад однієї із можливих технологічних схем зміни жорсткості основи; на фіг. 2 показана деформація прогину будівлі і технологічна схема її усунення: де 1 - будівля, яка перетерпіла деформацію; 2 - часткова виїмка ґрунту у вигляді горизонтальних свердловин змінних параметрів, які пробурені під фундаментами у ґрунті основи; 3 - криволінійна епюра необхідних осідань фундаментів внаслідок технологічної зміни жорсткості основи горизонтальними свердловинами змінних параметрів. Усунення деформацій будівель, споруд 1 виконують наступним чином. Деформації будівель можуть виникати внаслідок різних причин, наприклад внаслідок техногенного впливу на основи фундаментів замочуванням ґрунтів чи виїмкою корисних копалин із ґрунтової товщі під будівлями, або карстовими діями в ґрунтовій товщі, які викликають зміну жорсткості основи і, як наслідок, деформації будівель. Геодезичними методами встановлюють вид і параметри деформацій. Назначають технологію зміни жорсткості основи для усунення деформації основи фундаментів. Технології зміни жорсткості основи можуть бути різними, наприклад щелеподібною виїмкою ґрунтів скребками чи пропилом, замочуванням ґрунтів, ущільненням вібрацією та ін., але найбільш технологічним прийомом може бути часткове виймання ґрунтів ізпід фундаментів горизонтальним бурінням свердловин змінних параметрів 2, які визначаються по відповідній методиці розрахунків. Зміна параметрів свердловин (діаметр, крок та ін.) повинна відповідати закономірності зміни жорсткості основи і відповідно зміні параметрів деформації, наприклад при вигині максимальний діаметр свердловини відповідає максимальній стрілі вигину із поступовим їх зменшенням відповідно зменшенню кривизни лінії вигину. Горизонтальні свердловини бурять станками горизонтального буріння шнеками різних діаметрів. В процесі буріння свердловин розпочинаються осідання фундаментів внаслідок деформацій перемичок ґрунтів між свердловинами і їх руйнування, а також деформацій самих свердловин, які відбуваються через збільшення напруг у зменшених перерізах ґрунтових перемичок. Для більш плавної зміни жорсткості основи фронт буріння розподіляють на декілька ділянок і на кожній ділянці встановлюють бурові станки, якими одночасно виконують поетапне буріння горизонтальних свердловин. Контроль процесу осідань фундаментів виконують шляхом геодезичного нагляду. За результатами регулярного геодезичного нівелювання будують епюри осідань фундаментів, за якими аналізують процес осідань. При необхідності регулюють процес осідання - прискорюють або уповільнюють інтенсивність осідань на окремих ділянках будівель різними технологічними засобами, наприклад замочуванням ґрунтів перемичок, тампонуванням порожнин частини свердловин та ін. таким чином, щоб зміна осідань від максимальних до мінімальних значень відбувалась по розрахунковій схемі, тобто по потрібній криволінійній епюрі осідань 3. 1 UA 95510 U 5 10 15 Заявлений спосіб був впроваджений при випробуванні нової серії житлових будинків із навісними панелями в житловому масиві "Цвіточний" у м. Донецьку, де зміною жорсткості основи бурінням свердловин змінних параметрів задавали деформації прогину, вигину, уступ та ін., виміряючи при цьому напруження в конструкціях будівель, а потім цим же способом усували задані деформації. Експериментальні дослідження пройшли успішно. Проведена позитивна перевірка нового способу усунення деформацій будівельних об'єктів. Таким чином, заявленим способом можна успішно усувати деформований стан будівель, споруд або ж суттєво зменшувати їх напружено-деформований стан. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб усунення деформацій будівель, споруд, що включає зміну осідань фундаментів, контроль за осіданнями, керування осіданнями, який відрізняється тим, що осідання фундаментів виконують шляхом керування жорсткістю основи частковою виїмкою ґрунту, причому максимальний об'єм виїмки ґрунту виконують під перерізами фундаменту із забезпеченням максимального осідання і поступово зменшують виїмку ґрунту в напрямках зменшення осідань за криволінійною залежністю. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
