Спосіб вирівнювання будівель, споруд
Номер патенту: 40931
Опубліковано: 27.04.2009
Автори: Трегуб Анатолій Степанович, Павлов Анатолій Васильович, Шокарев Віктор Семенович, Степура Іван Васильович, Самченко Роман Васильович, Степура Сергій Іванович
Формула / Реферат
1. Спосіб вирівнювання будівель, споруд, який включає буріння в ґрунті основ під підошвою фундаменту свердловин змінних параметрів, регулювання технологічних осідань фундаментів зволоженням ґрунту навколо свердловин поетапною дозованою подачею в їх порожнини води, спостереження за зміною нахилу та осідань будівель, споруд, який відрізняється тим, що для збільшення керованості технологічними осіданнями фундаментів в процесі вирівнювання будівель, споруд інтенсивність осідань фундаментів призупиняють або прискорюють на ділянках "плями" будівлі, де осідання відхиляються від потрібної закономірності.
2. Спосіб за п. 1, який відрізняється тим, що призупинення осідань фундаментів виконують частковим тампонуванням свердловин транспортуванням ґрунту колоною шнеків в задану зону свердловин.
3. Спосіб за п. 1, який відрізняється тим, що прискорення осідань фундаментів виконують шляхом часткового руйнування ціликів ґрунту між свердловинами заданої зони "плями" будівлі спеціальним пристроєм.
Текст

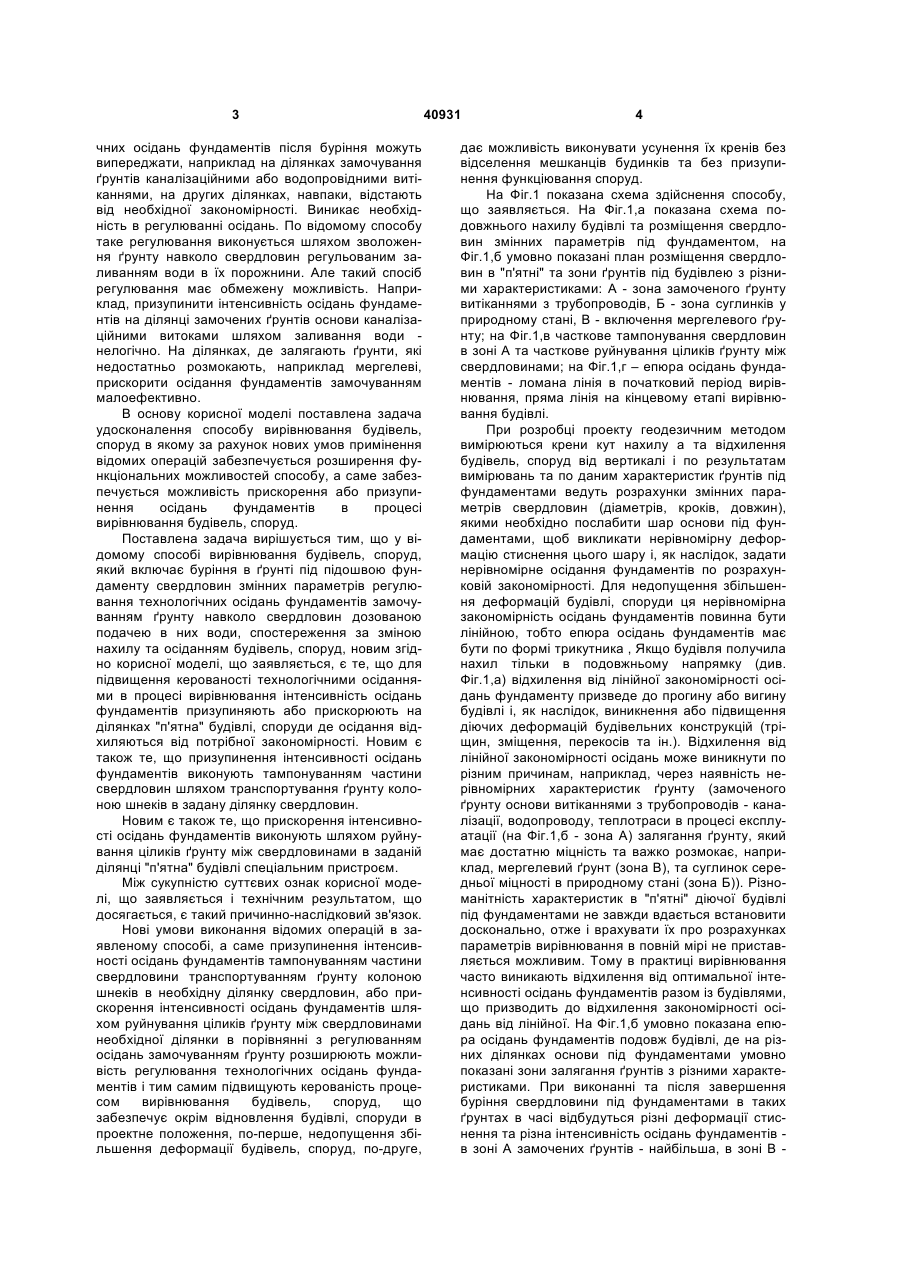

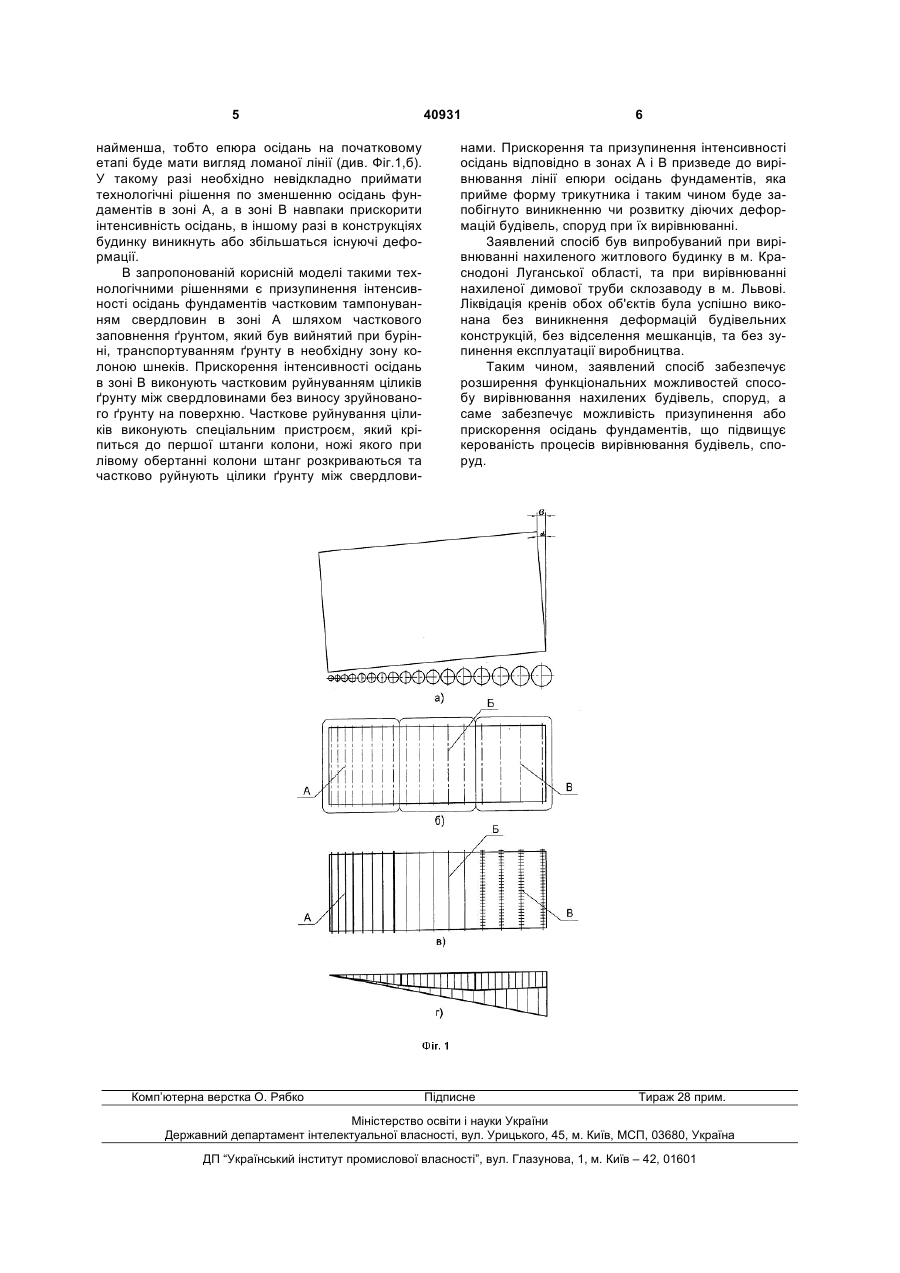

1. Спосіб вирівнювання будівель, споруд, який включає буріння в ґрунті основ під підошвою фундаменту свердловин змінних параметрів, регулювання технологічних осідань фундаментів зволоженням ґрунту навколо свердловин поетапною дозованою подачею в їх порожнини води, спосте 3 чних осідань фундаментів після буріння можуть випереджати, наприклад на ділянках замочування ґрунтів каналізаційними або водопровідними витіканнями, на других ділянках, навпаки, відстають від необхідної закономірності. Виникає необхідність в регулюванні осідань. По відомому способу таке регулювання виконується шляхом зволоження ґрунту навколо свердловин регульованим заливанням води в їх порожнини. Але такий спосіб регулювання має обмежену можливість. Наприклад, призупинити інтенсивність осідань фундаментів на ділянці замочених ґрунтів основи каналізаційними витоками шляхом заливання води нелогічно. На ділянках, де залягають ґрунти, які недостатньо розмокають, наприклад мергелеві, прискорити осідання фундаментів замочуванням малоефективно. В основу корисної моделі поставлена задача удосконалення способу вирівнювання будівель, споруд в якому за рахунок нових умов примінення відомих операцій забезпечується розширення функціональних можливостей способу, а саме забезпечується можливість прискорення або призупинення осідань фундаментів в процесі вирівнювання будівель, споруд. Поставлена задача вирішується тим, що у відомому способі вирівнювання будівель, споруд, який включає буріння в ґрунті під підошвою фундаменту свердловин змінних параметрів регулювання технологічних осідань фундаментів замочуванням ґрунту навколо свердловин дозованою подачею в них води, спостереження за зміною нахилу та осіданням будівель, споруд, новим згідно корисної моделі, що заявляється, є те, що для підвищення керованості технологічними осіданнями в процесі вирівнювання інтенсивність осідань фундаментів призупиняють або прискорюють на ділянках "п'ятна" будівлі, споруди де осідання відхиляються від потрібної закономірності. Новим є також те, що призупинення інтенсивності осідань фундаментів виконують тампонуванням частини свердловин шляхом транспортування ґрунту колоною шнеків в задану ділянку свердловин. Новим є також те, що прискорення інтенсивності осідань фундаментів виконують шляхом руйнування ціликів ґрунту між свердловинами в заданій ділянці "п'ятна" будівлі спеціальним пристроєм. Між сукупністю суттєвих ознак корисної моделі, що заявляється і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок. Нові умови виконання відомих операцій в заявленому способі, а саме призупинення інтенсивності осідань фундаментів тампонуванням частини свердловини транспортуванням ґрунту колоною шнеків в необхідну ділянку свердловин, або прискорення інтенсивності осідань фундаментів шляхом руйнування ціликів ґрунту між свердловинами необхідної ділянки в порівнянні з регулюванням осідань замочуванням ґрунту розширюють можливість регулювання технологічних осідань фундаментів і тим самим підвищують керованість процеспоруд, що сом вирівнювання будівель, забезпечує окрім відновлення будівлі, споруди в проектне положення, по-перше, недопущення збільшення деформації будівель, споруд, по-друге, 40931 4 дає можливість виконувати усунення їх кренів без відселення мешканців будинків та без призупинення функціювання споруд. На Фіг.1 показана схема здійснення способу, що заявляється. На Фіг.1,а показана схема подовжнього нахилу будівлі та розміщення свердловин змінних параметрів під фундаментом, на Фіг.1,б умовно показані план розміщення свердловин в "п'ятні" та зони ґрунтів під будівлею з різними характеристиками: А - зона замоченого ґрунту витіканнями з трубопроводів, Б - зона суглинків у природному стані, В - включення мергелевого ґрунту; на Фіг.1,в часткове тампонування свердловин в зоні А та часткове руйнування ціликів ґрунту між свердловинами; на Фіг.1,г – епюра осідань фундаментів - ломана лінія в початковий період вирівнювання, пряма лінія на кінцевому етапі вирівнювання будівлі. При розробці проекту геодезичним методом вимірюються крени кут нахилу а та відхилення будівель, споруд від вертикалі і по результатам вимірювань та по даним характеристик ґрунтів під фундаментами ведуть розрахунки змінних параметрів свердловин (діаметрів, кроків, довжин), якими необхідно послабити шар основи під фундаментами, щоб викликати нерівномірну деформацію стиснення цього шару і, як наслідок, задати нерівномірне осідання фундаментів по розрахунковій закономірності. Для недопущення збільшення деформацій будівлі, споруди ця нерівномірна закономірність осідань фундаментів повинна бути лінійною, тобто епюра осідань фундаментів має бути по формі трикутника , Якщо будівля получила нахил тільки в подовжньому напрямку (див. Фіг.1,а) відхилення від лінійної закономірності осідань фундаменту призведе до прогину або вигину будівлі і, як наслідок, виникнення або підвищення діючих деформацій будівельних конструкцій (тріщин, зміщення, перекосів та ін.). Відхилення від лінійної закономірності осідань може виникнути по різним причинам, наприклад, через наявність нерівномірних характеристик ґрунту (замоченого ґрунту основи витіканнями з трубопроводів - каналізації, водопроводу, теплотраси в процесі експлуатації (на Фіг.1,б - зона А) залягання ґрунту, який має достатню міцність та важко розмокає, наприклад, мергелевий ґрунт (зона В), та суглинок середньої міцності в природному стані (зона Б)). Різноманітність характеристик в "п'ятні" діючої будівлі під фундаментами не завжди вдається встановити досконально, отже і врахувати їх про розрахунках параметрів вирівнювання в повній мірі не приставляється можливим. Тому в практиці вирівнювання часто виникають відхилення від оптимальної інтенсивності осідань фундаментів разом із будівлями, що призводить до відхилення закономірності осідань від лінійної. На Фіг.1,б умовно показана епюра осідань фундаментів подовж будівлі, де на різних ділянках основи під фундаментами умовно показані зони залягання ґрунтів з різними характеристиками. При виконанні та після завершення буріння свердловини під фундаментами в таких ґрунтах в часі відбудуться різні деформації стиснення та різна інтенсивність осідань фундаментів в зоні А замочених ґрунтів - найбільша, в зоні В 5 найменша, тобто епюра осідань на початковому етапі буде мати вигляд ломаної лінії (див. Фіг.1,б). У такому разі необхідно невідкладно приймати технологічні рішення по зменшенню осідань фундаментів в зоні А, а в зоні В навпаки прискорити інтенсивність осідань, в іншому разі в конструкціях будинку виникнуть або збільшаться існуючі деформації. В запропонованій корисній моделі такими технологічними рішеннями є призупинення інтенсивності осідань фундаментів частковим тампонуванням свердловин в зоні А шляхом часткового заповнення ґрунтом, який був вийнятий при бурінні, транспортуванням ґрунту в необхідну зону колоною шнеків. Прискорення інтенсивності осідань в зоні В виконують частковим руйнуванням ціликів ґрунту між свердловинами без виносу зруйнованого ґрунту на поверхню. Часткове руйнування ціликів виконують спеціальним пристроєм, який кріпиться до першої штанги колони, ножі якого при лівому обертанні колони штанг розкриваються та частково руйнують цілики ґрунту між свердлови Комп’ютерна верстка О. Рябко 40931 6 нами. Прискорення та призупинення інтенсивності осідань відповідно в зонах А і В призведе до вирівнювання лінії епюри осідань фундаментів, яка прийме форму трикутника і таким чином буде запобігнуто виникненню чи розвитку діючих деформацій будівель, споруд при їх вирівнюванні. Заявлений спосіб був випробуваний при вирівнюванні нахиленого житлового будинку в м. Краснодоні Луганської області, та при вирівнюванні нахиленої димової труби склозаводу в м. Львові. Ліквідація кренів обох об'єктів була успішно виконана без виникнення деформацій будівельних конструкцій, без відселення мешканців, та без зупинення експлуатації виробництва. Таким чином, заявлений спосіб забезпечує розширення функціональних можливостей способу вирівнювання нахилених будівель, споруд, а саме забезпечує можливість призупинення або прискорення осідань фундаментів, що підвищує керованість процесів вирівнювання будівель, споруд. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for leveling buildings, constructions
Автори англійськоюStepura Ivan Vasyliovych, Shokarev Viktor Semenovych, Pavlov Anatolii Vasyliovych, Trehub Anatolii Stepanovych, Samchenko Roman Vasyliovych, Stepura Serhii Ivanovych
Назва патенту російськоюСпособ выравнивания зданий, сооружений
Автори російськоюСтепура Иван Васильевич, Шокарев Виктор Семенович, Павлов Анатолий Васильевич, Трегуб Анатолий Степанович, Самченко Роман Васильевич, Степура Сергей Иванович
МПК / Мітки
МПК: E02D 35/00
Мітки: будівель, споруд, вирівнювання, спосіб
