Захисний шар бронежилета

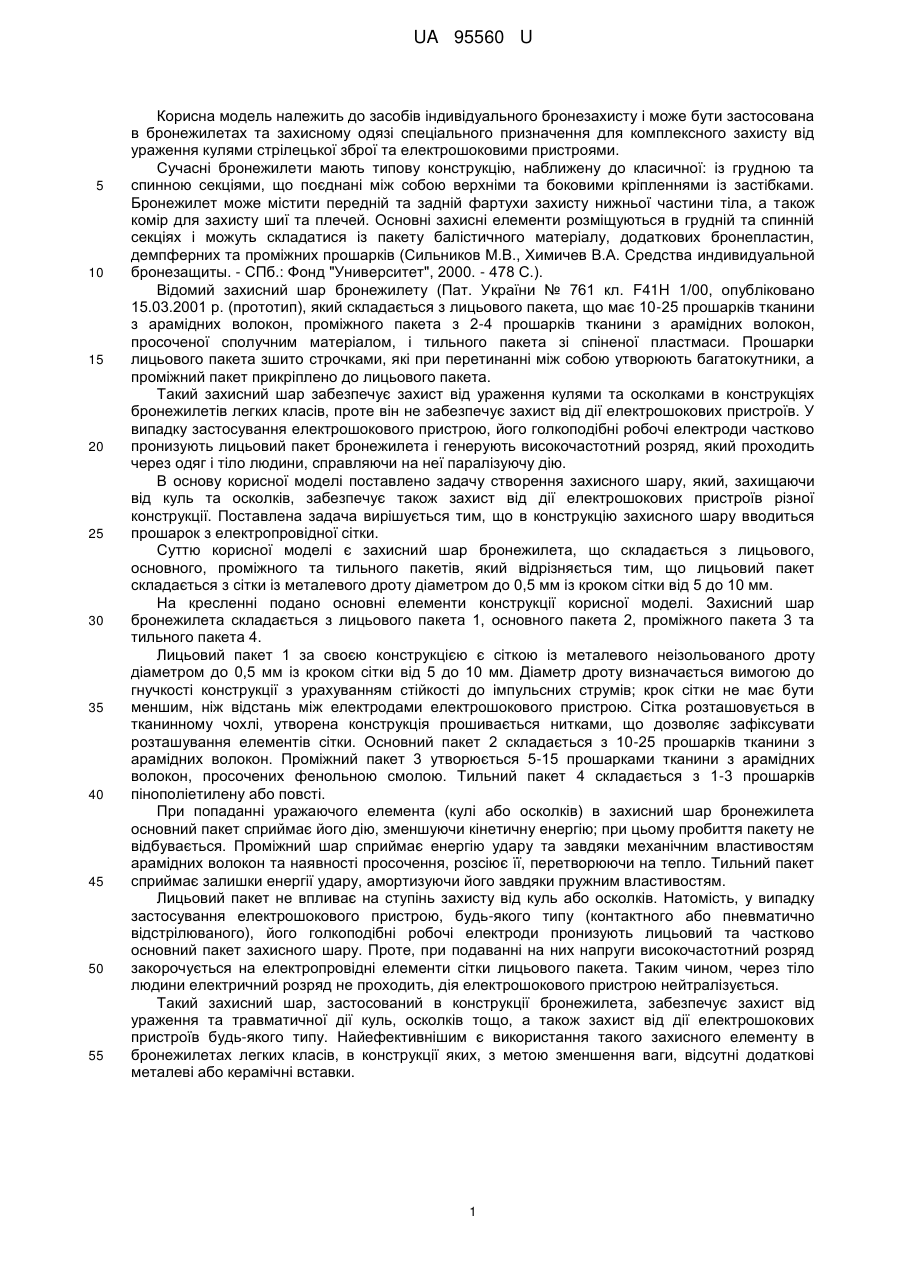

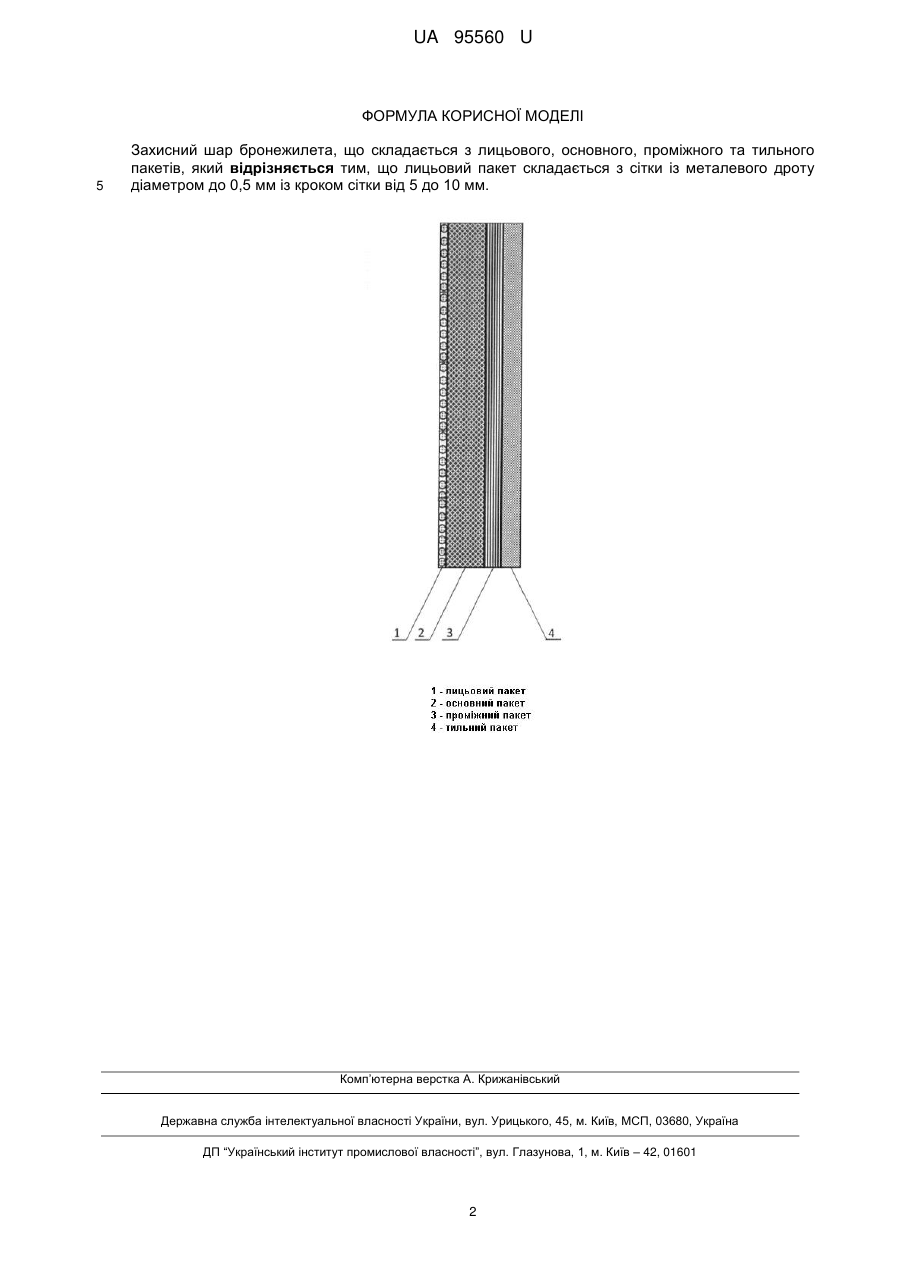

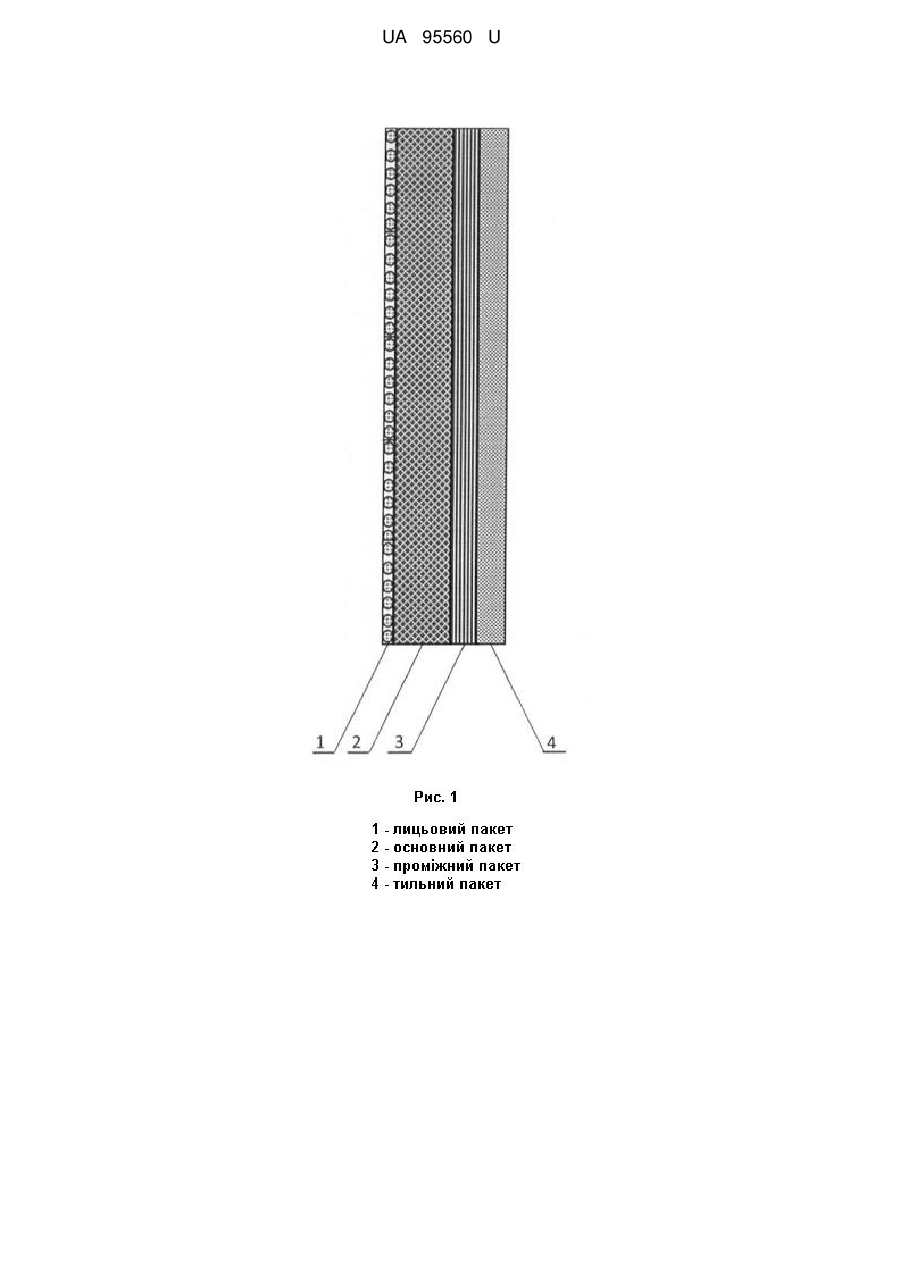

Реферат: Захисний шар бронежилета складається з лицьового, основного, проміжного та тильного пакетів. Лицьовий пакет складається з сітки із металевого дроту діаметром до 0,5 мм із кроком сітки від 5 до 10 мм. UA 95560 U (54) ЗАХИСНИЙ ШАР БРОНЕЖИЛЕТА UA 95560 U UA 95560 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до засобів індивідуального бронезахисту і може бути застосована в бронежилетах та захисному одязі спеціального призначення для комплексного захисту від ураження кулями стрілецької зброї та електрошоковими пристроями. Сучасні бронежилети мають типову конструкцію, наближену до класичної: із грудною та спинною секціями, що поєднані між собою верхніми та боковими кріпленнями із застібками. Бронежилет може містити передній та задній фартухи захисту нижньої частини тіла, а також комір для захисту шиї та плечей. Основні захисні елементи розміщуються в грудній та спинній секціях і можуть складатися із пакету балістичного матеріалу, додаткових бронепластин, демпферних та проміжних прошарків (Сильников М.В., Химичев В.А. Средства индивидуальной бронезащиты. - СПб.: Фонд "Университет", 2000. - 478 С.). Відомий захисний шар бронежилету (Пат. України № 761 кл. F41H 1/00, опубліковано 15.03.2001 р. (прототип), який складається з лицьового пакета, що має 10-25 прошарків тканини з арамідних волокон, проміжного пакета з 2-4 прошарків тканини з арамідних волокон, просоченої сполучним матеріалом, і тильного пакета зі спіненої пластмаси. Прошарки лицьового пакета зшито строчками, які при перетинанні між собою утворюють багатокутники, а проміжний пакет прикріплено до лицьового пакета. Такий захисний шар забезпечує захист від ураження кулями та осколками в конструкціях бронежилетів легких класів, проте він не забезпечує захист від дії електрошокових пристроїв. У випадку застосування електрошокового пристрою, його голкоподібні робочі електроди частково пронизують лицьовий пакет бронежилета і генерують високочастотний розряд, який проходить через одяг і тіло людини, справляючи на неї паралізуючу дію. В основу корисної моделі поставлено задачу створення захисного шару, який, захищаючи від куль та осколків, забезпечує також захист від дії електрошокових пристроїв різної конструкції. Поставлена задача вирішується тим, що в конструкцію захисного шару вводиться прошарок з електропровідної сітки. Суттю корисної моделі є захисний шар бронежилета, що складається з лицьового, основного, проміжного та тильного пакетів, який відрізняється тим, що лицьовий пакет складається з сітки із металевого дроту діаметром до 0,5 мм із кроком сітки від 5 до 10 мм. На кресленні подано основні елементи конструкції корисної моделі. Захисний шар бронежилета складається з лицьового пакета 1, основного пакета 2, проміжного пакета 3 та тильного пакета 4. Лицьовий пакет 1 за своєю конструкцією є сіткою із металевого неізольованого дроту діаметром до 0,5 мм із кроком сітки від 5 до 10 мм. Діаметр дроту визначається вимогою до гнучкості конструкції з урахуванням стійкості до імпульсних струмів; крок сітки не має бути меншим, ніж відстань між електродами електрошокового пристрою. Сітка розташовується в тканинному чохлі, утворена конструкція прошивається нитками, що дозволяє зафіксувати розташування елементів сітки. Основний пакет 2 складається з 10-25 прошарків тканини з арамідних волокон. Проміжний пакет 3 утворюється 5-15 прошарками тканини з арамідних волокон, просочених фенольною смолою. Тильний пакет 4 складається з 1-3 прошарків пінополіетилену або повсті. При попаданні уражаючого елемента (кулі або осколків) в захисний шар бронежилета основний пакет сприймає його дію, зменшуючи кінетичну енергію; при цьому пробиття пакету не відбувається. Проміжний шар сприймає енергію удару та завдяки механічним властивостям арамідних волокон та наявності просочення, розсіює її, перетворюючи на тепло. Тильний пакет сприймає залишки енергії удару, амортизуючи його завдяки пружним властивостям. Лицьовий пакет не впливає на ступінь захисту від куль або осколків. Натомість, у випадку застосування електрошокового пристрою, будь-якого типу (контактного або пневматично відстрілюваного), його голкоподібні робочі електроди пронизують лицьовий та частково основний пакет захисного шару. Проте, при подаванні на них напруги високочастотний розряд закорочується на електропровідні елементи сітки лицьового пакета. Таким чином, через тіло людини електричний розряд не проходить, дія електрошокового пристрою нейтралізується. Такий захисний шар, застосований в конструкції бронежилета, забезпечує захист від ураження та травматичної дії куль, осколків тощо, а також захист від дії електрошокових пристроїв будь-якого типу. Найефективнішим є використання такого захисного елементу в бронежилетах легких класів, в конструкції яких, з метою зменшення ваги, відсутні додаткові металеві або керамічні вставки. 1 UA 95560 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Захисний шар бронежилета, що складається з лицьового, основного, проміжного та тильного пакетів, який відрізняється тим, що лицьовий пакет складається з сітки із металевого дроту діаметром до 0,5 мм із кроком сітки від 5 до 10 мм. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
