Пристрій захисний “спіральний протектор пзс-dпр”

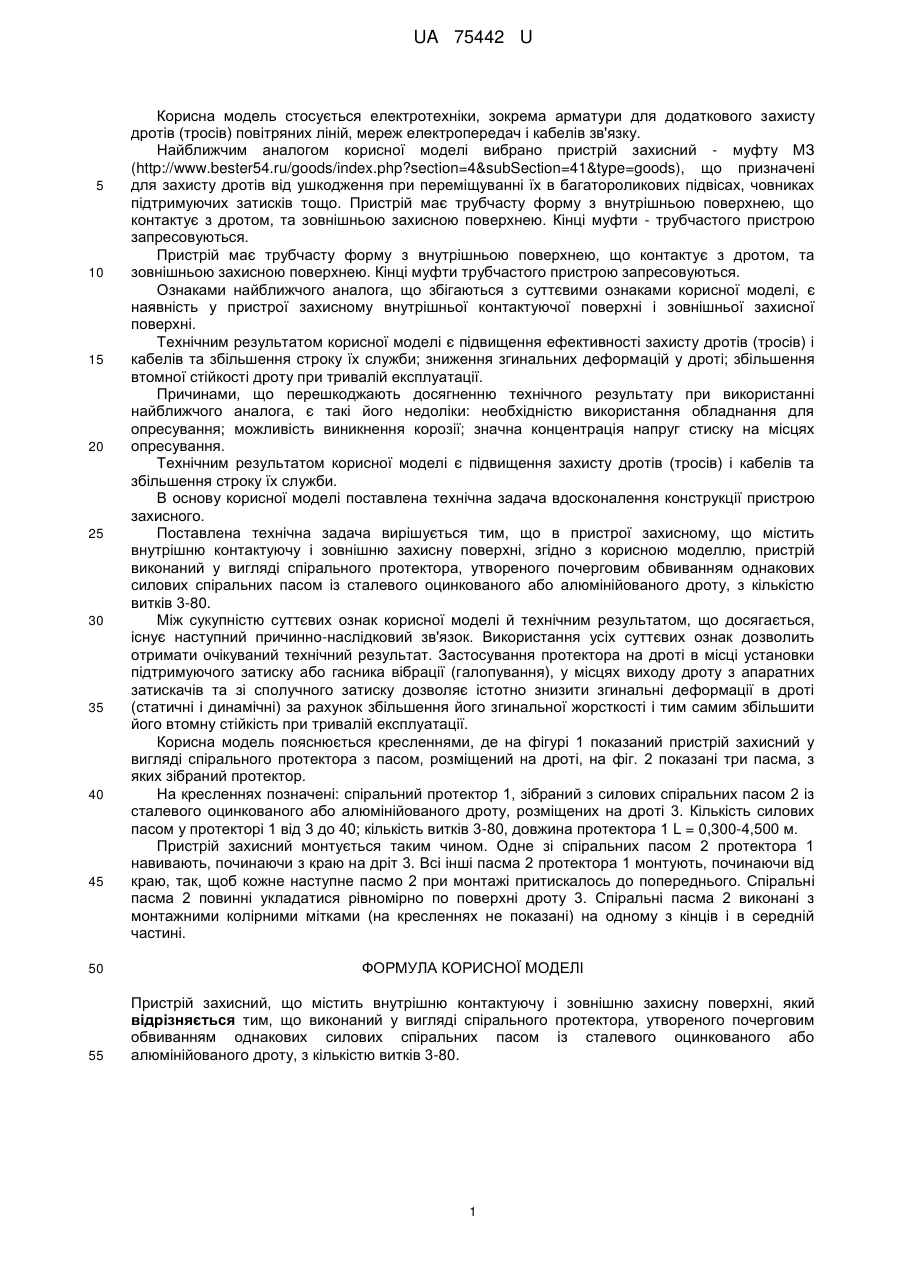

Реферат: UA 75442 U UA 75442 U 5 10 15 20 25 30 35 40 45 Корисна модель стосується електротехніки, зокрема арматури для додаткового захисту дротів (тросів) повітряних ліній, мереж електропередач і кабелів зв'язку. Найближчим аналогом корисної моделі вибрано пристрій захисний - муфту МЗ (http://www.bester54.ru/goods/index.php?section=4&subSection=41&type=goods), що призначені для захисту дротів від ушкодження при переміщуванні їх в багатороликових підвісах, човниках підтримуючих затисків тощо. Пристрій має трубчасту форму з внутрішньою поверхнею, що контактує з дротом, та зовнішньою захисною поверхнею. Кінці муфти - трубчастого пристрою запресовуються. Пристрій має трубчасту форму з внутрішньою поверхнею, що контактує з дротом, та зовнішньою захисною поверхнею. Кінці муфти трубчастого пристрою запресовуються. Ознаками найближчого аналога, що збігаються з суттєвими ознаками корисної моделі, є наявність у пристрої захисному внутрішньої контактуючої поверхні і зовнішньої захисної поверхні. Технічним результатом корисної моделі є підвищення ефективності захисту дротів (тросів) і кабелів та збільшення строку їх служби; зниження згинальних деформацій у дроті; збільшення втомної стійкості дроту при тривалій експлуатації. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є такі його недоліки: необхідністю використання обладнання для опресування; можливість виникнення корозії; значна концентрація напруг стиску на місцях опресування. Технічним результатом корисної моделі є підвищення захисту дротів (тросів) і кабелів та збільшення строку їх служби. В основу корисної моделі поставлена технічна задача вдосконалення конструкції пристрою захисного. Поставлена технічна задача вирішується тим, що в пристрої захисному, що містить внутрішню контактуючу і зовнішню захисну поверхні, згідно з корисною моделлю, пристрій виконаний у вигляді спірального протектора, утвореного почерговим обвиванням однакових силових спіральних пасом із сталевого оцинкованого або алюмінійованого дроту, з кількістю витків 3-80. Між сукупністю суттєвих ознак корисної моделі й технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. Використання усіх суттєвих ознак дозволить отримати очікуваний технічний результат. Застосування протектора на дроті в місці установки підтримуючого затиску або гасника вібрації (галопування), у місцях виходу дроту з апаратних затискачів та зі сполучного затиску дозволяє істотно знизити згинальні деформації в дроті (статичні і динамічні) за рахунок збільшення його згинальної жорсткості і тим самим збільшити його втомну стійкість при тривалій експлуатації. Корисна модель пояснюється кресленнями, де на фігурі 1 показаний пристрій захисний у вигляді спірального протектора з пасом, розміщений на дроті, на фіг. 2 показані три пасма, з яких зібраний протектор. На кресленнях позначені: спіральний протектор 1, зібраний з силових спіральних пасом 2 із сталевого оцинкованого або алюмінійованого дроту, розміщених на дроті 3. Кількість силових пасом у протекторі 1 від 3 до 40; кількість витків 3-80, довжина протектора 1 L = 0,300-4,500 м. Пристрій захисний монтується таким чином. Одне зі спіральних пасом 2 протектора 1 навивають, починаючи з краю на дріт 3. Всі інші пасма 2 протектора 1 монтують, починаючи від краю, так, щоб кожне наступне пасмо 2 при монтажі притискалось до попереднього. Спіральні пасма 2 повинні укладатися рівномірно по поверхні дроту 3. Спіральні пасма 2 виконані з монтажними колірними мітками (на кресленнях не показані) на одному з кінців і в середній частині. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій захисний, що містить внутрішню контактуючу і зовнішню захисну поверхні, який відрізняється тим, що виконаний у вигляді спірального протектора, утвореного почерговим обвиванням однакових силових спіральних пасом із сталевого оцинкованого або алюмінійованого дроту, з кількістю витків 3-80. 1 UA 75442 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
