Вибухобезпечний світлодіодний світильник

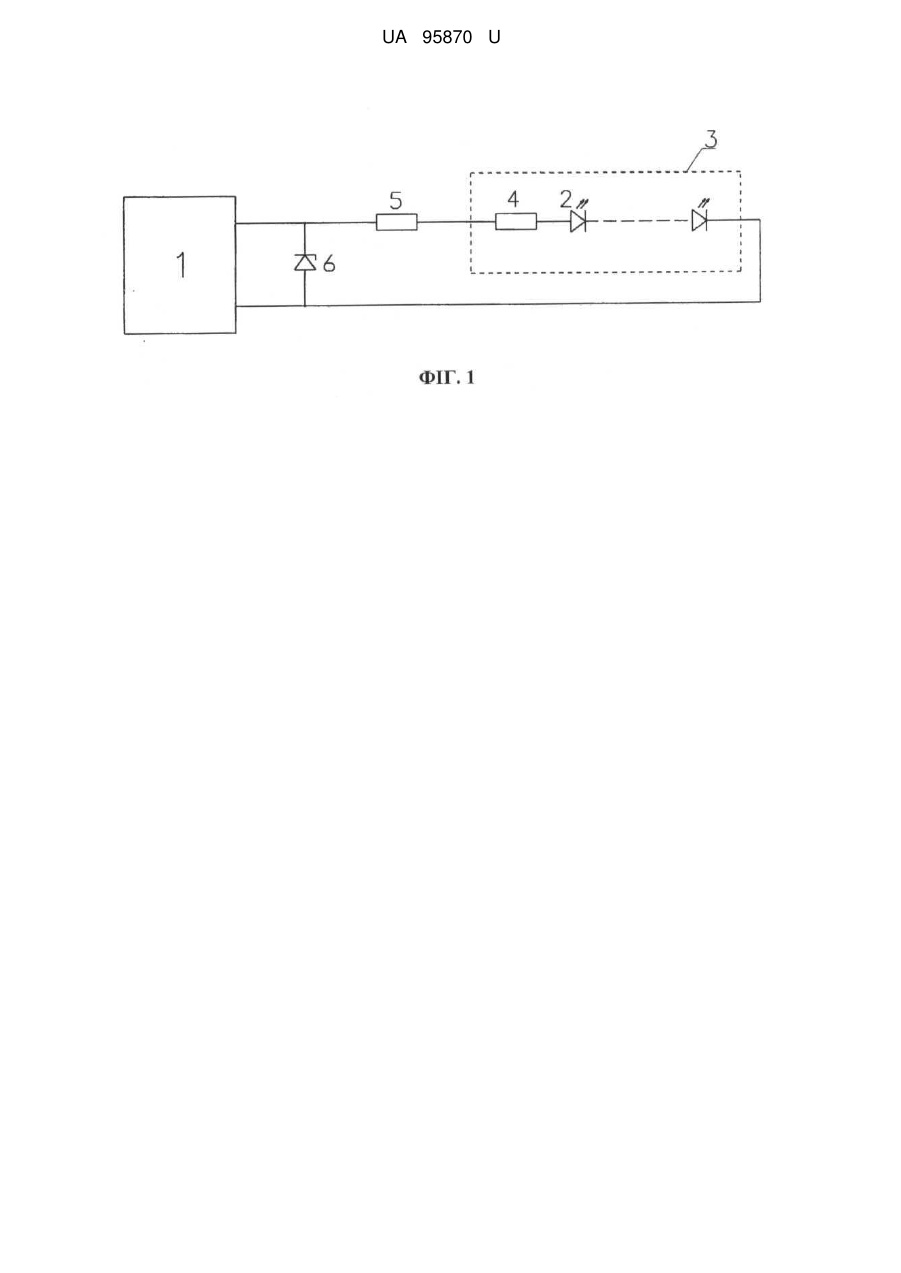

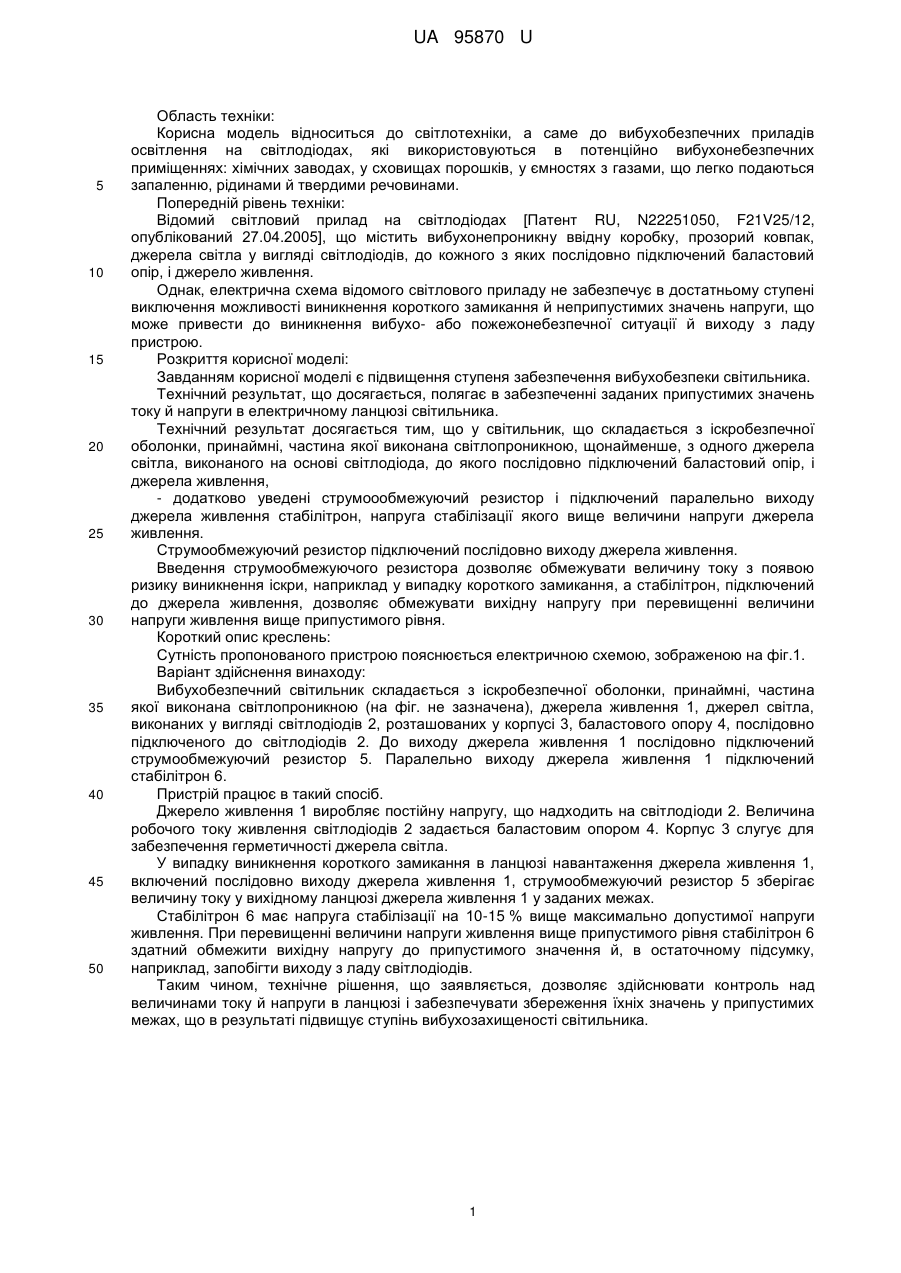

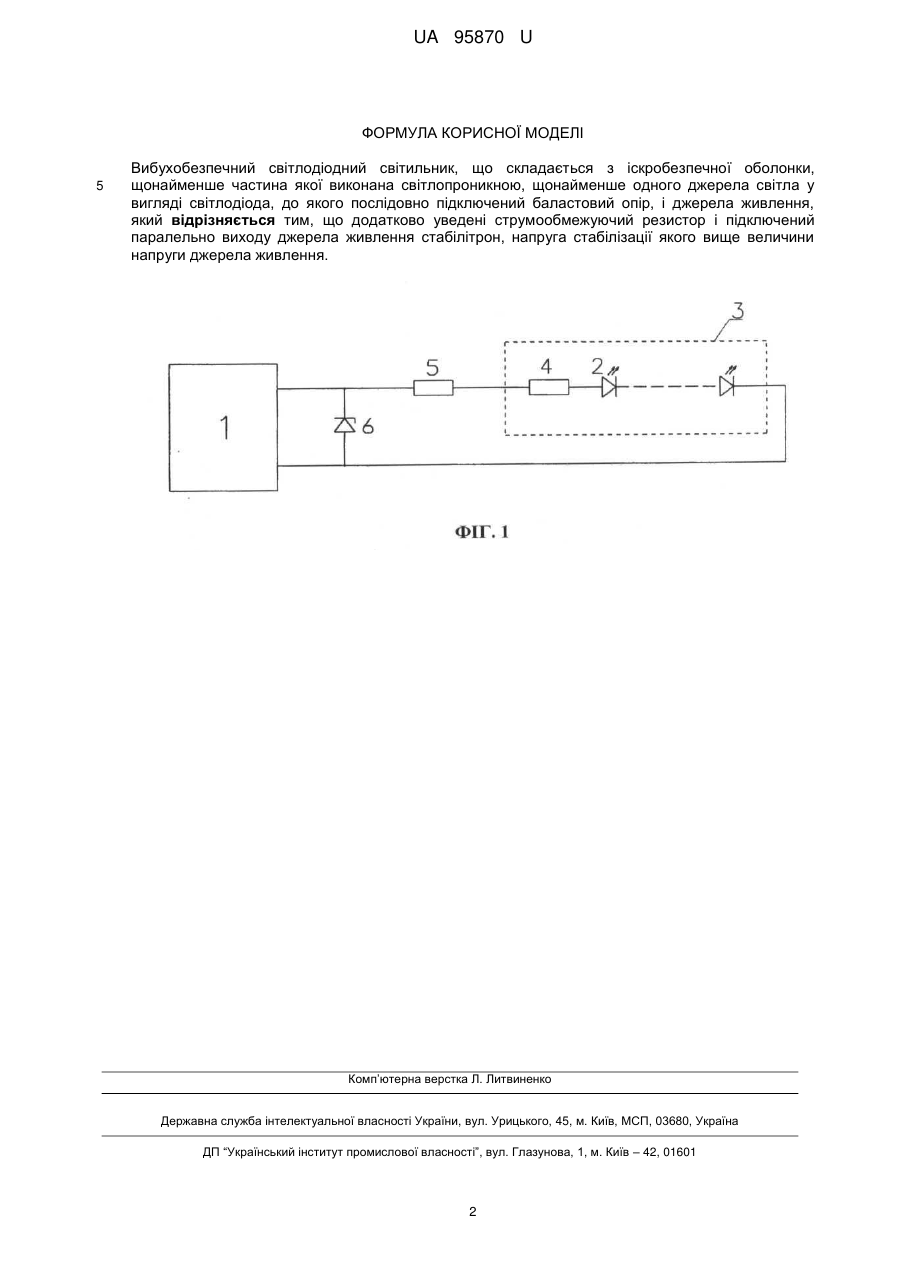

Реферат: Пристрій належить до світлотехніки, а саме до вибухобезпечних світлових приладів на світлодіодах, призначений для використання у вибухо- і пожеженебезпечних середовищах і спрямований на підвищення його ступеня вибухобезпечності за рахунок забезпечення припустимих значень величин напруг, що протікають у ланцюзі, і струмів. Вибухобезпечний світлодіодний світильник, що заявляється, складається з іскробезпечної оболонки, принаймні частина якої виконана світлопроникною, джерела живлення (1) і принаймні одного джерела світла, виконаного на основі світлодіода (2), до якого послідовно підключений баластовий опір (4). До джерела живлення підключений струмообмежуючий резистор (5), що забезпечує припустимі значення струму в ланцюзі, а також стабілітрон (6), що забезпечує припустимі значення напруги живлення пристрою. UA 95870 U (12) UA 95870 U UA 95870 U 5 10 15 20 25 30 35 40 45 50 Область техніки: Корисна модель відноситься до світлотехніки, а саме до вибухобезпечних приладів освітлення на світлодіодах, які використовуються в потенційно вибухонебезпечних приміщеннях: хімічних заводах, у сховищах порошків, у ємностях з газами, що легко подаються запаленню, рідинами й твердими речовинами. Попередній рівень техніки: Відомий світловий прилад на світлодіодах [Патент RU, N22251050, F21V25/12, опублікований 27.04.2005], що містить вибухонепроникну ввідну коробку, прозорий ковпак, джерела світла у вигляді світлодіодів, до кожного з яких послідовно підключений баластовий опір, і джерело живлення. Однак, електрична схема відомого світлового приладу не забезпечує в достатньому ступені виключення можливості виникнення короткого замикання й неприпустимих значень напруги, що може привести до виникнення вибухо- або пожежонебезпечної ситуації й виходу з ладу пристрою. Розкриття корисної моделі: Завданням корисної моделі є підвищення ступеня забезпечення вибухобезпеки світильника. Технічний результат, що досягається, полягає в забезпеченні заданих припустимих значень току й напруги в електричному ланцюзі світильника. Технічний результат досягається тим, що у світильник, що складається з іскробезпечної оболонки, принаймні, частина якої виконана світлопроникною, щонайменше, з одного джерела світла, виконаного на основі світлодіода, до якого послідовно підключений баластовий опір, і джерела живлення, - додатково уведені струмоообмежуючий резистор і підключений паралельно виходу джерела живлення стабілітрон, напруга стабілізації якого вище величини напруги джерела живлення. Струмообмежуючий резистор підключений послідовно виходу джерела живлення. Введення струмообмежуючого резистора дозволяє обмежувати величину току з появою ризику виникнення іскри, наприклад у випадку короткого замикання, а стабілітрон, підключений до джерела живлення, дозволяє обмежувати вихідну напругу при перевищенні величини напруги живлення вище припустимого рівня. Короткий опис креслень: Сутність пропонованого пристрою пояснюється електричною схемою, зображеною на фіг.1. Варіант здійснення винаходу: Вибухобезпечний світильник складається з іскробезпечної оболонки, принаймні, частина якої виконана світлопроникною (на фіг. не зазначена), джерела живлення 1, джерел світла, виконаних у вигляді світлодіодів 2, розташованих у корпусі 3, баластового опору 4, послідовно підключеного до світлодіодів 2. До виходу джерела живлення 1 послідовно підключений струмообмежуючий резистор 5. Паралельно виходу джерела живлення 1 підключений стабілітрон 6. Пристрій працює в такий спосіб. Джерело живлення 1 виробляє постійну напругу, що надходить на світлодіоди 2. Величина робочого току живлення світлодіодів 2 задається баластовим опором 4. Корпус 3 слугує для забезпечення герметичності джерела світла. У випадку виникнення короткого замикання в ланцюзі навантаження джерела живлення 1, включений послідовно виходу джерела живлення 1, струмообмежуючий резистор 5 зберігає величину току у вихідному ланцюзі джерела живлення 1 у заданих межах. Стабілітрон 6 має напруга стабілізації на 10-15 % вище максимально допустимої напруги живлення. При перевищенні величини напруги живлення вище припустимого рівня стабілітрон 6 здатний обмежити вихідну напругу до припустимого значення й, в остаточному підсумку, наприклад, запобігти виходу з ладу світлодіодів. Таким чином, технічне рішення, що заявляється, дозволяє здійснювати контроль над величинами току й напруги в ланцюзі і забезпечувати збереження їхніх значень у припустимих межах, що в результаті підвищує ступіньвибухозахищеності світильника. 1 UA 95870 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вибухобезпечний світлодіодний світильник, що складається з іскробезпечної оболонки, щонайменше частина якої виконана світлопроникною, щонайменше одного джерела світла у вигляді світлодіода, до якого послідовно підключений баластовий опір, і джерела живлення, який відрізняється тим, що додатково уведені струмообмежуючий резистор і підключений паралельно виходу джерела живлення стабілітрон, напруга стабілізації якого вище величини напруги джерела живлення. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
