Гідравлічний ударний механізм, вмонтований в бурильну колону

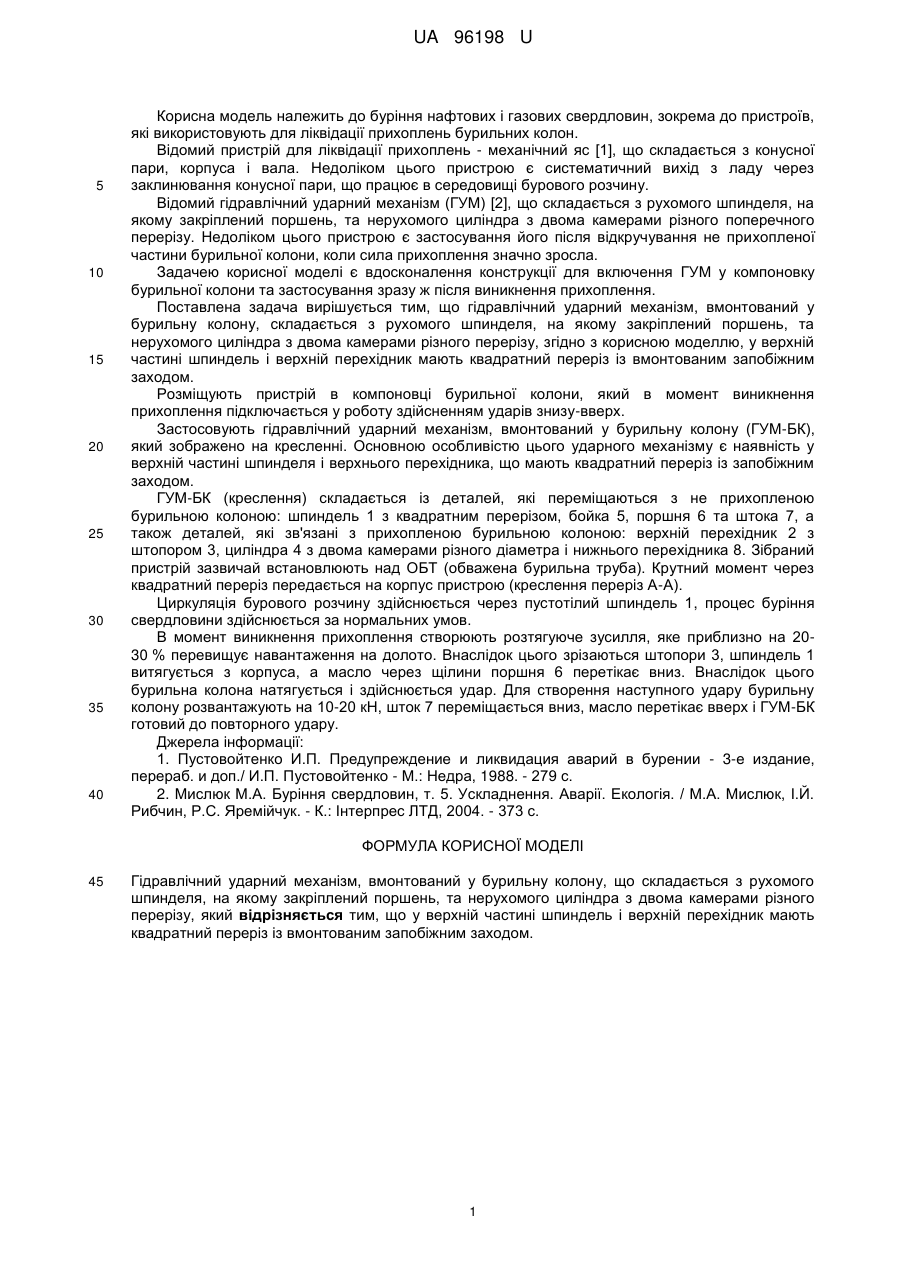

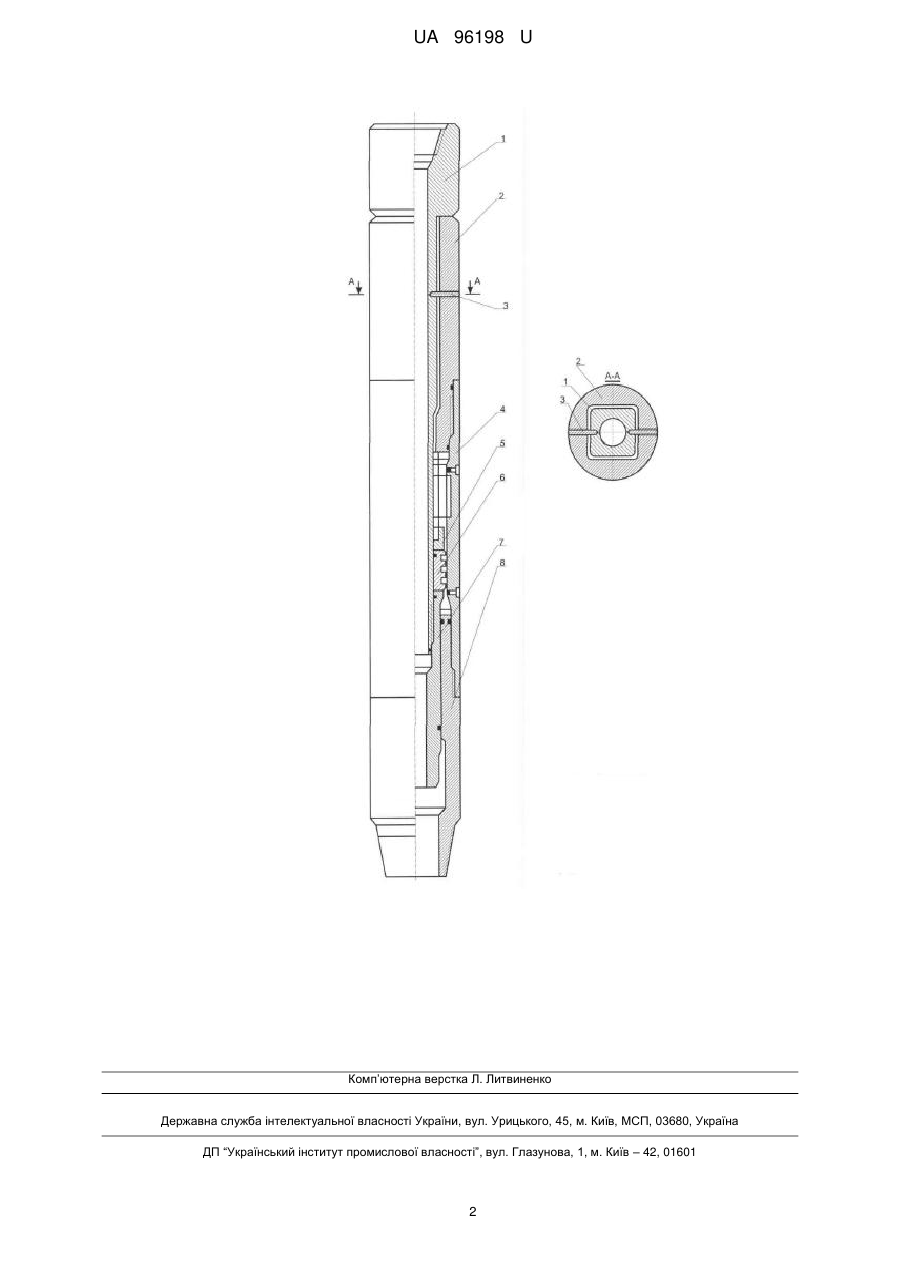

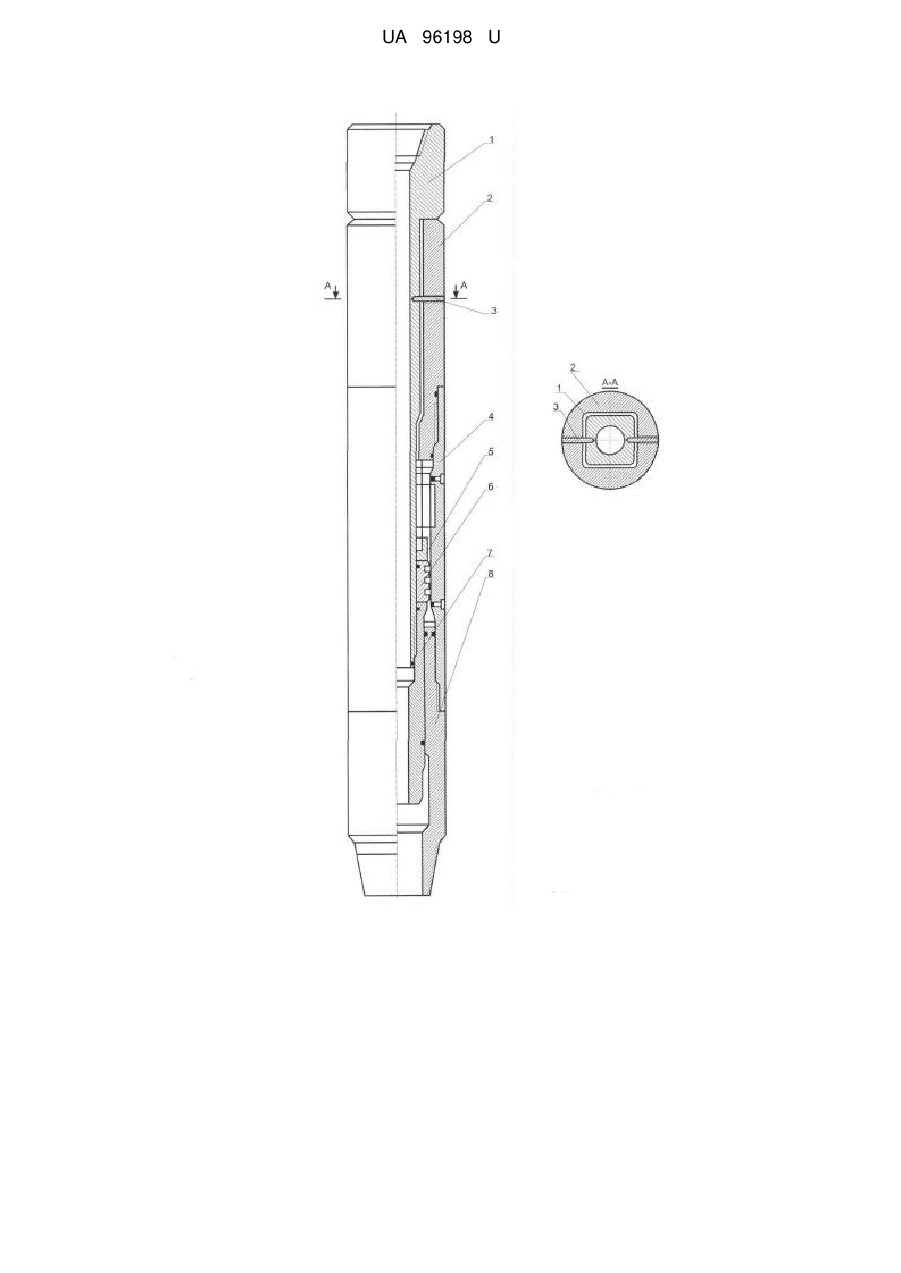

Реферат: Гідравлічний ударний механізм, вмонтований у бурильну колону, містить рухомий шпиндель, на якому закріплений поршень, та нерухомий циліндр з двома камерами різного перерізу. У верхній частині шпиндель і верхній перехідник мають квадратний переріз із вмонтованим запобіжним заходом. UA 96198 U (54) ГІДРАВЛІЧНИЙ УДАРНИЙ МЕХАНІЗМ, ВМОНТОВАНИЙ В БУРИЛЬНУ КОЛОНУ UA 96198 U UA 96198 U 5 10 15 20 25 30 35 40 Корисна модель належить до буріння нафтових і газових свердловин, зокрема до пристроїв, які використовують для ліквідації прихоплень бурильних колон. Відомий пристрій для ліквідації прихоплень - механічний яс [1], що складається з конусної пари, корпуса і вала. Недоліком цього пристрою є систематичний вихід з ладу через заклинювання конусної пари, що працює в середовищі бурового розчину. Відомий гідравлічний ударний механізм (ГУМ) [2], що складається з рухомого шпинделя, на якому закріплений поршень, та нерухомого циліндра з двома камерами різного поперечного перерізу. Недоліком цього пристрою є застосування його після відкручування не прихопленої частини бурильної колони, коли сила прихоплення значно зросла. Задачею корисної моделі є вдосконалення конструкції для включення ГУМ у компоновку бурильної колони та застосування зразу ж після виникнення прихоплення. Поставлена задача вирішується тим, що гідравлічний ударний механізм, вмонтований у бурильну колону, складається з рухомого шпинделя, на якому закріплений поршень, та нерухомого циліндра з двома камерами різного перерізу, згідно з корисною моделлю, у верхній частині шпиндель і верхній перехідник мають квадратний переріз із вмонтованим запобіжним заходом. Розміщують пристрій в компоновці бурильної колони, який в момент виникнення прихоплення підключається у роботу здійсненням ударів знизу-вверх. Застосовують гідравлічний ударний механізм, вмонтований у бурильну колону (ГУМ-БК), який зображено на кресленні. Основною особливістю цього ударного механізму є наявність у верхній частині шпинделя і верхнього перехідника, що мають квадратний переріз із запобіжним заходом. ГУМ-БК (креслення) складається із деталей, які переміщаються з не прихопленою бурильною колоною: шпиндель 1 з квадратним перерізом, бойка 5, поршня 6 та штока 7, а також деталей, які зв'язані з прихопленою бурильною колоною: верхній перехідник 2 з штопором 3, циліндра 4 з двома камерами різного діаметра і нижнього перехідника 8. Зібраний пристрій зазвичай встановлюють над ОБТ (обважена бурильна труба). Крутний момент через квадратний переріз передається на корпус пристрою (креслення переріз А-А). Циркуляція бурового розчину здійснюється через пустотілий шпиндель 1, процес буріння свердловини здійснюється за нормальних умов. В момент виникнення прихоплення створюють розтягуюче зусилля, яке приблизно на 2030 % перевищує навантаження на долото. Внаслідок цього зрізаються штопори 3, шпиндель 1 витягується з корпуса, а масло через щілини поршня 6 перетікає вниз. Внаслідок цього бурильна колона натягується і здійснюється удар. Для створення наступного удару бурильну колону розвантажують на 10-20 кН, шток 7 переміщається вниз, масло перетікає вверх і ГУМ-БК готовий до повторного удару. Джерела інформації: 1. Пустовойтенко И.П. Предупреждение и ликвидация аварий в бурении - 3-е издание, перераб. и доп./ И.П. Пустовойтенко - М.: Недра, 1988. - 279 с. 2. Мислюк М.А. Буріння свердловин, т. 5. Ускладнення. Аварії. Екологія. / М.А. Мислюк, І.Й. Рибчин, Р.С. Яремійчук. - К.: Інтерпрес ЛТД, 2004. - 373 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Гідравлічний ударний механізм, вмонтований у бурильну колону, що складається з рухомого шпинделя, на якому закріплений поршень, та нерухомого циліндра з двома камерами різного перерізу, який відрізняється тим, що у верхній частині шпиндель і верхній перехідник мають квадратний переріз із вмонтованим запобіжним заходом. 1 UA 96198 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
