Модифікована паливно-мазутно-бітумна ванна

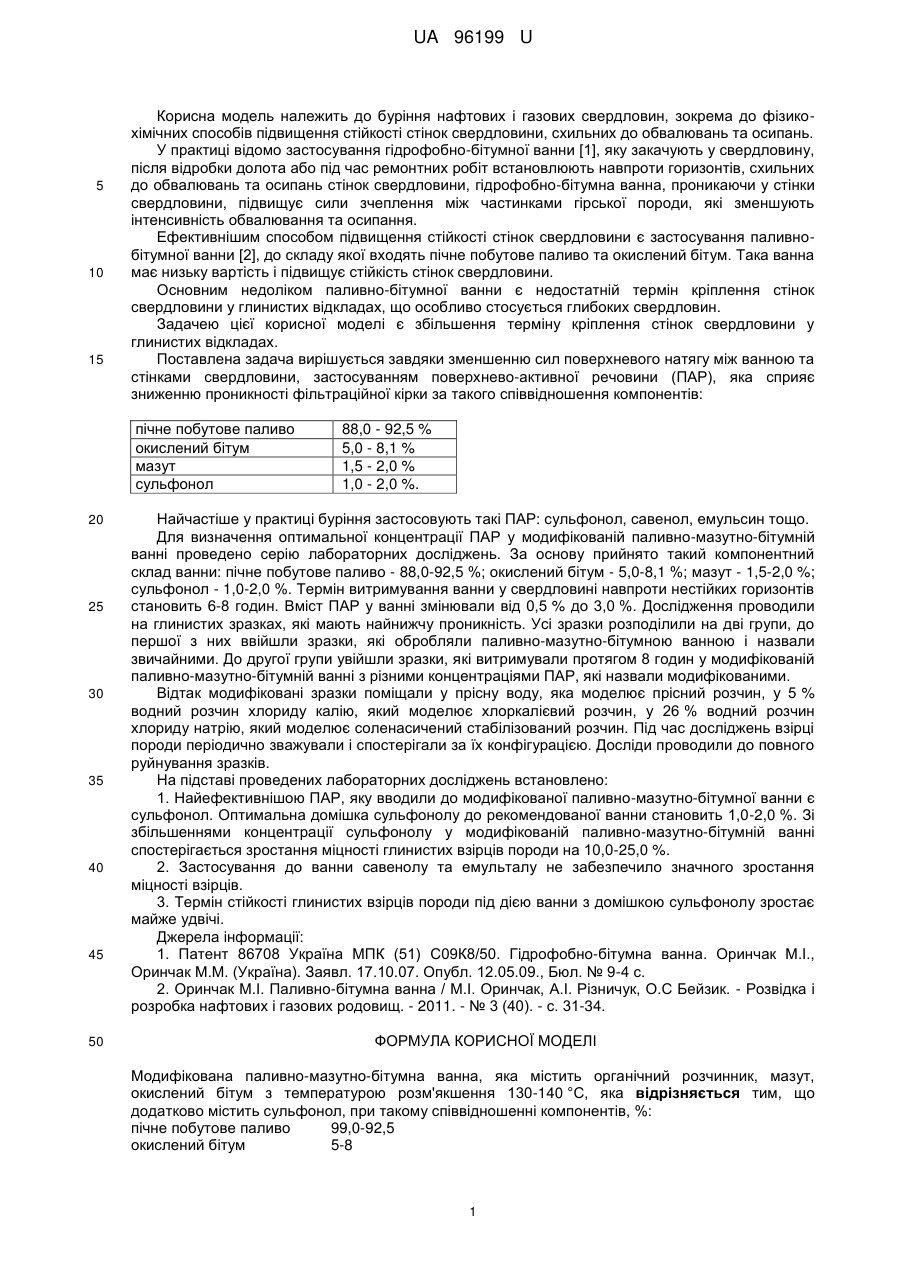

Реферат: UA 96199 U UA 96199 U 5 10 15 Корисна модель належить до буріння нафтових і газових свердловин, зокрема до фізикохімічних способів підвищення стійкості стінок свердловини, схильних до обвалювань та осипань. У практиці відомо застосування гідрофобно-бітумної ванни [1], яку закачують у свердловину, після відробки долота або під час ремонтних робіт встановлюють навпроти горизонтів, схильних до обвалювань та осипань стінок свердловини, гідрофобно-бітумна ванна, проникаючи у стінки свердловини, підвищує сили зчеплення між частинками гірської породи, які зменшують інтенсивність обвалювання та осипання. Ефективнішим способом підвищення стійкості стінок свердловини є застосування паливнобітумної ванни [2], до складу якої входять пічне побутове паливо та окислений бітум. Така ванна має низьку вартість і підвищує стійкість стінок свердловини. Основним недоліком паливно-бітумної ванни є недостатній термін кріплення стінок свердловини у глинистих відкладах, що особливо стосується глибоких свердловин. Задачею цієї корисної моделі є збільшення терміну кріплення стінок свердловини у глинистих відкладах. Поставлена задача вирішується завдяки зменшенню сил поверхневого натягу між ванною та стінками свердловини, застосуванням поверхнево-активної речовини (ПАР), яка сприяє зниженню проникності фільтраційної кірки за такого співвідношення компонентів: пічне побутове паливо окислений бітум мазут сульфонол 20 25 30 35 40 45 50 88,0 - 92,5 % 5,0 - 8,1 % 1,5 - 2,0 % 1,0 - 2,0 %. Найчастіше у практиці буріння застосовують такі ПАР: сульфонол, савенол, емульсин тощо. Для визначення оптимальної концентрації ПАР у модифікованій паливно-мазутно-бітумній ванні проведено серію лабораторних досліджень. За основу прийнято такий компонентний склад ванни: пічне побутове паливо - 88,0-92,5 %; окислений бітум - 5,0-8,1 %; мазут - 1,5-2,0 %; сульфонол - 1,0-2,0 %. Термін витримування ванни у свердловині навпроти нестійких горизонтів становить 6-8 годин. Вміст ПАР у ванні змінювали від 0,5 % до 3,0 %. Дослідження проводили на глинистих зразках, які мають найнижчу проникність. Усі зразки розподілили на дві групи, до першої з них ввійшли зразки, які обробляли паливно-мазутно-бітумною ванною і назвали звичайними. До другої групи увійшли зразки, які витримували протягом 8 годин у модифікованій паливно-мазутно-бітумній ванні з різними концентраціями ПАР, які назвали модифікованими. Відтак модифіковані зразки поміщали у прісну воду, яка моделює прісний розчин, у 5 % водний розчин хлориду калію, який моделює хлоркалієвий розчин, у 26 % водний розчин хлориду натрію, який моделює соленасичений стабілізований розчин. Під час досліджень взірці породи періодично зважували і спостерігали за їх конфігурацією. Досліди проводили до повного руйнування зразків. На підставі проведених лабораторних досліджень встановлено: 1. Найефективнішою ПАР, яку вводили до модифікованої паливно-мазутно-бітумної ванни є сульфонол. Оптимальна домішка сульфонолу до рекомендованої ванни становить 1,0-2,0 %. Зі збільшеннями концентрації сульфонолу у модифікованій паливно-мазутно-бітумній ванні спостерігається зростання міцності глинистих взірців породи на 10,0-25,0 %. 2. Застосування до ванни савенолу та емульталу не забезпечило значного зростання міцності взірців. 3. Термін стійкості глинистих взірців породи під дією ванни з домішкою сульфонолу зростає майже удвічі. Джерела інформації: 1. Патент 86708 Україна МПК (51) С09К8/50. Гідрофобно-бітумна ванна. Оринчак М.І., Оринчак М.М. (Україна). Заявл. 17.10.07. Опубл. 12.05.09., Бюл. № 9-4 с. 2. Оринчак М.І. Паливно-бітумна ванна / М.І. Оринчак, А.І. Різничук, О.С Бейзик. - Розвідка і розробка нафтових і газових родовищ. - 2011. - № 3 (40). - с. 31-34. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Модифікована паливно-мазутно-бітумна ванна, яка містить органічний розчинник, мазут, окислений бітум з температурою розм'якшення 130-140 °C, яка відрізняється тим, що додатково містить сульфонол, при такому співвідношенні компонентів, %: пічне побутове паливо 99,0-92,5 окислений бітум 5-8 1 UA 96199 U мазут сульфонол 1,5-2,0 1,0-2,0. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
