Пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок

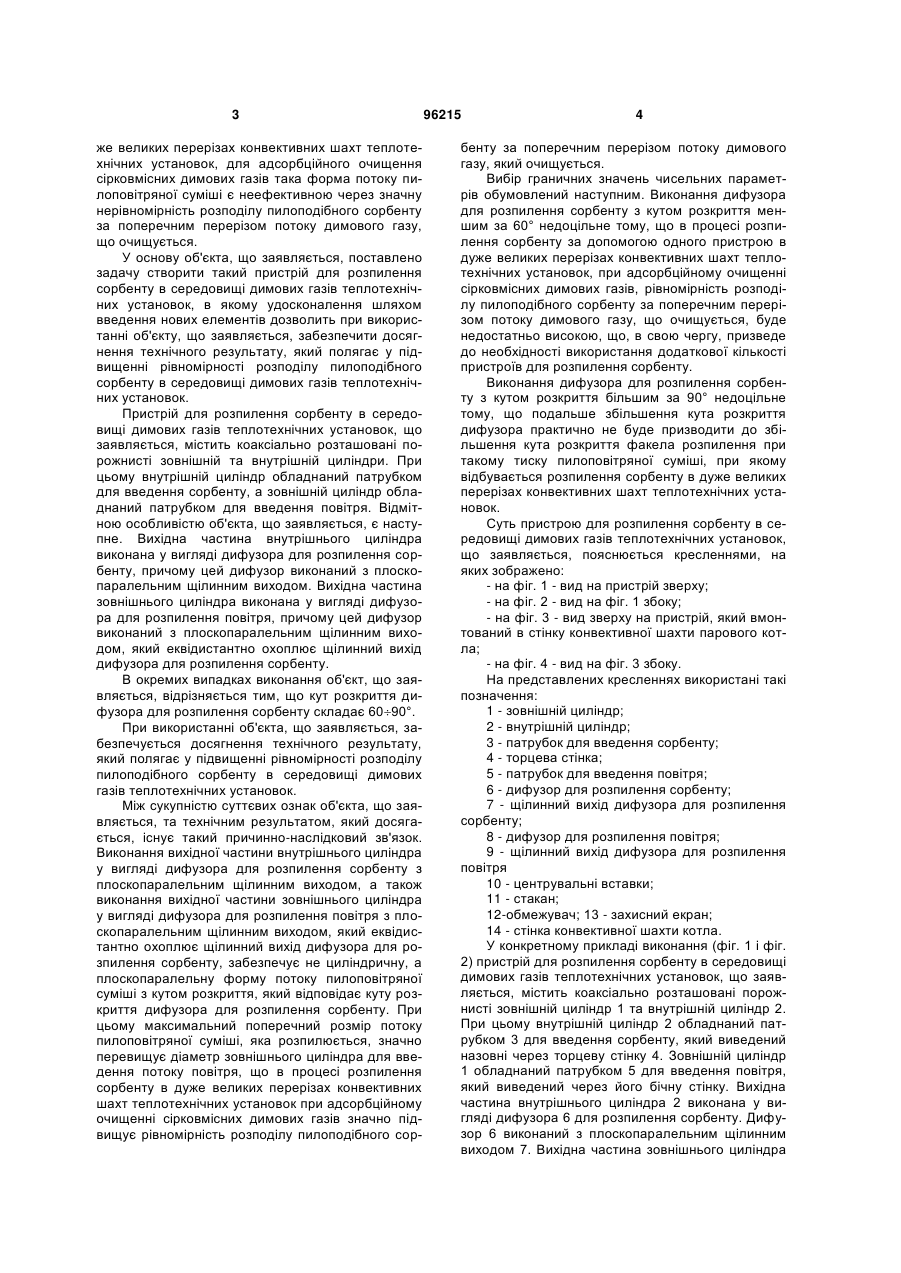

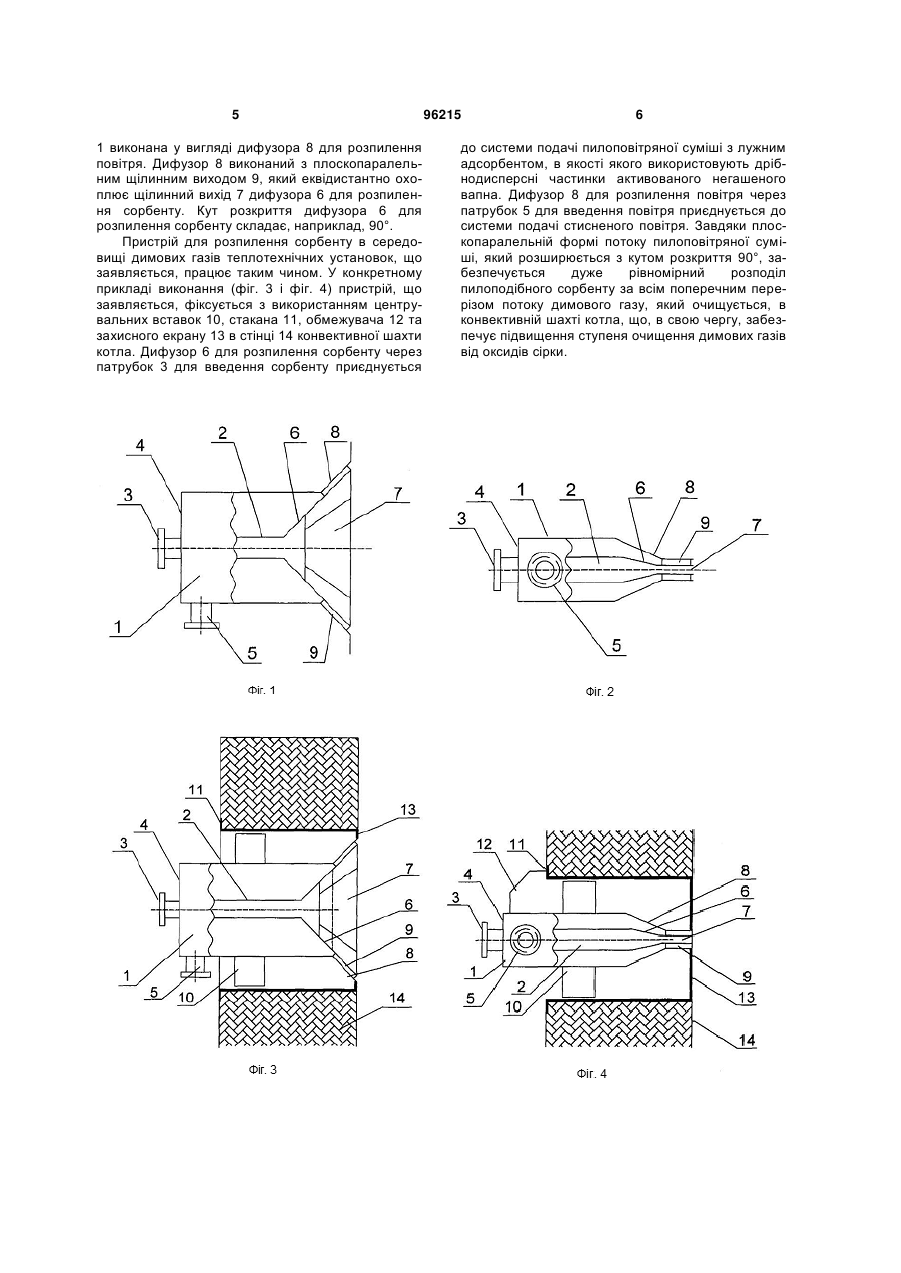

1. Пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок, що містить коаксіально розташовані порожнисті зовнішній та внутрішній циліндри, при цьому внутрішній циліндр обладнаний патрубком для введення сорбенту, а зовнішній циліндр обладнаний патрубком для введення повітря, який відрізняється тим, що вихідна частина внутрішнього циліндра виконана у вигляді дифузора для розпилення сорбенту, причому цей дифузор виконаний з плоскопаралельним щілинним виходом, а вихідна частина зовнішнього циліндра виконана у вигляді дифузора для розпилення повітря, причому цей дифузор виконаний з плоскопаралельним щілинним виходом, який еквідистантно охоплює щілинний вихід дифузора для розпилення сорбенту. 2. Пристрій за п. 1, який відрізняється тим, що кут розкриття дифузора для розпилення сорбенту складає 60  90°. UA (21) a201004751 (22) 21.04.2010 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) СТАЛІНСЬКИЙ ДМИТРО ВІТАЛІЙОВИЧ, МАНТУЛА ВАДИМ ДМИТРОВИЧ, ДУНАЄВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, ГАНЖА ГЕОРГІЙ ФЕДОРОВИЧ, АМШАРІНА ГЕНРІЕТА ІВАНІВНА, ЛАВОШНИК ОЛЕКСАНДР СЕМЕНОВИЧ, СЛАВУТСЬКИЙ БОРИС ПЕТРОВИЧ, ФЕДОРУС ДЕНИС ВОЛОДИМИРОВИЧ (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОТЕХНІЧНИЙ ЦЕНТР З ТЕХНОЛОГІЇ ТА ОБЛАДНАННЯ, ОБРОБКИ МЕТАЛІВ, ЗАХИСТУ НАВКОЛИШНЬОГО СЕРЕДОВИЩА ТА ВИКОРИСТАННЯ ВТОРИННИХ РЕСУРСІВ ДЛЯ МЕТАЛУРГІЇ ТА МАШИНОБУДУВАННЯ "ЕНЕРГОСТАЛЬ" (56) SU 542563 A, 09.02.1977 SU 472693 A, 10.09.1975 RU 2007225 C1, 15.02.1994 EP 0112101 A1, 27.06.1984 WO 96/09896 A1, 04.04.1996 GB 1396959 A,11.06.1975 C2 2 (19) 1 3 же великих перерізах конвективних шахт теплотехнічних установок, для адсорбційного очищення сірковмісних димових газів така форма потоку пилоповітряної суміші є неефективною через значну нерівномірність розподілу пилоподібного сорбенту за поперечним перерізом потоку димового газу, що очищується. У основу об'єкта, що заявляється, поставлено задачу створити такий пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок, в якому удосконалення шляхом введення нових елементів дозволить при використанні об'єкту, що заявляється, забезпечити досягнення технічного результату, який полягає у підвищенні рівномірності розподілу пилоподібного сорбенту в середовищі димових газів теплотехнічних установок. Пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок, що заявляється, містить коаксіально розташовані порожнисті зовнішній та внутрішній циліндри. При цьому внутрішній циліндр обладнаний патрубком для введення сорбенту, а зовнішній циліндр обладнаний патрубком для введення повітря. Відмітною особливістю об'єкта, що заявляється, є наступне. Вихідна частина внутрішнього циліндра виконана у вигляді дифузора для розпилення сорбенту, причому цей дифузор виконаний з плоскопаралельним щілинним виходом. Вихідна частина зовнішнього циліндра виконана у вигляді дифузора для розпилення повітря, причому цей дифузор виконаний з плоскопаралельним щілинним виходом, який еквідистантно охоплює щілинний вихід дифузора для розпилення сорбенту. В окремих випадках виконання об'єкт, що заявляється, відрізняється тим, що кут розкриття дифузора для розпилення сорбенту складає 6090°. При використанні об'єкта, що заявляється, забезпечується досягнення технічного результату, який полягає у підвищенні рівномірності розподілу пилоподібного сорбенту в середовищі димових газів теплотехнічних установок. Між сукупністю суттєвих ознак об'єкта, що заявляється, та технічним результатом, який досягається, існує такий причинно-наслідковий зв'язок. Виконання вихідної частини внутрішнього циліндра у вигляді дифузора для розпилення сорбенту з плоскопаралельним щілинним виходом, а також виконання вихідної частини зовнішнього циліндра у вигляді дифузора для розпилення повітря з плоскопаралельним щілинним виходом, який еквідистантно охоплює щілинний вихід дифузора для розпилення сорбенту, забезпечує не циліндричну, а плоскопаралельну форму потоку пилоповітряної суміші з кутом розкриття, який відповідає куту розкриття дифузора для розпилення сорбенту. При цьому максимальний поперечний розмір потоку пилоповітряної суміші, яка розпилюється, значно перевищує діаметр зовнішнього циліндра для введення потоку повітря, що в процесі розпилення сорбенту в дуже великих перерізах конвективних шахт теплотехнічних установок при адсорбційному очищенні сірковмісних димових газів значно підвищує рівномірність розподілу пилоподібного сор 96215 4 бенту за поперечним перерізом потоку димового газу, який очищується. Вибір граничних значень чисельних параметрів обумовлений наступним. Виконання дифузора для розпилення сорбенту з кутом розкриття меншим за 60° недоцільне тому, що в процесі розпилення сорбенту за допомогою одного пристрою в дуже великих перерізах конвективних шахт теплотехнічних установок, при адсорбційному очищенні сірковмісних димових газів, рівномірність розподілу пилоподібного сорбенту за поперечним перерізом потоку димового газу, що очищується, буде недостатньо високою, що, в свою чергу, призведе до необхідності використання додаткової кількості пристроїв для розпилення сорбенту. Виконання дифузора для розпилення сорбенту з кутом розкриття більшим за 90° недоцільне тому, що подальше збільшення кута розкриття дифузора практично не буде призводити до збільшення кута розкриття факела розпилення при такому тиску пилоповітряної суміші, при якому відбувається розпилення сорбенту в дуже великих перерізах конвективних шахт теплотехнічних установок. Суть пристрою для розпилення сорбенту в середовищі димових газів теплотехнічних установок, що заявляється, пояснюється кресленнями, на яких зображено: - на фіг. 1 - вид на пристрій зверху; - на фіг. 2 - вид на фіг. 1 збоку; - на фіг. 3 - вид зверху на пристрій, який вмонтований в стінку конвективної шахти парового котла; - на фіг. 4 - вид на фіг. 3 збоку. На представлених кресленнях використані такі позначення: 1 - зовнішній циліндр; 2 - внутрішній циліндр; 3 - патрубок для введення сорбенту; 4 - торцева стінка; 5 - патрубок для введення повітря; 6 - дифузор для розпилення сорбенту; 7 - щілинний вихід дифузора для розпилення сорбенту; 8 - дифузор для розпилення повітря; 9 - щілинний вихід дифузора для розпилення повітря 10 - центрувальні вставки; 11 - стакан; 12-обмежувач; 13 - захисний екран; 14 - стінка конвективної шахти котла. У конкретному прикладі виконання (фіг. 1 і фіг. 2) пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок, що заявляється, містить коаксіально розташовані порожнисті зовнішній циліндр 1 та внутрішній циліндр 2. При цьому внутрішній циліндр 2 обладнаний патрубком 3 для введення сорбенту, який виведений назовні через торцеву стінку 4. Зовнішній циліндр 1 обладнаний патрубком 5 для введення повітря, який виведений через його бічну стінку. Вихідна частина внутрішнього циліндра 2 виконана у вигляді дифузора 6 для розпилення сорбенту. Дифузор 6 виконаний з плоскопаралельним щілинним виходом 7. Вихідна частина зовнішнього циліндра 5 1 виконана у вигляді дифузора 8 для розпилення повітря. Дифузор 8 виконаний з плоскопаралельним щілинним виходом 9, який еквідистантно охоплює щілинний вихід 7 дифузора 6 для розпилення сорбенту. Кут розкриття дифузора 6 для розпилення сорбенту складає, наприклад, 90°. Пристрій для розпилення сорбенту в середовищі димових газів теплотехнічних установок, що заявляється, працює таким чином. У конкретному прикладі виконання (фіг. 3 і фіг. 4) пристрій, що заявляється, фіксується з використанням центрувальних вставок 10, стакана 11, обмежувача 12 та захисного екрану 13 в стінці 14 конвективної шахти котла. Дифузор 6 для розпилення сорбенту через патрубок 3 для введення сорбенту приєднується 96215 6 до системи подачі пилоповітряної суміші з лужним адсорбентом, в якості якого використовують дрібнодисперсні частинки активованого негашеного вапна. Дифузор 8 для розпилення повітря через патрубок 5 для введення повітря приєднується до системи подачі стисненого повітря. Завдяки плоскопаралельній формі потоку пилоповітряної суміші, який розширюється з кутом розкриття 90°, забезпечується дуже рівномірний розподіл пилоподібного сорбенту за всім поперечним перерізом потоку димового газу, який очищується, в конвективній шахті котла, що, в свою чергу, забезпечує підвищення ступеня очищення димових газів від оксидів сірки. 7 Комп’ютерна верстка А. Крижанівський 96215 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
