Пристрій для визначення чутливості смакових рецепторів язика у людини

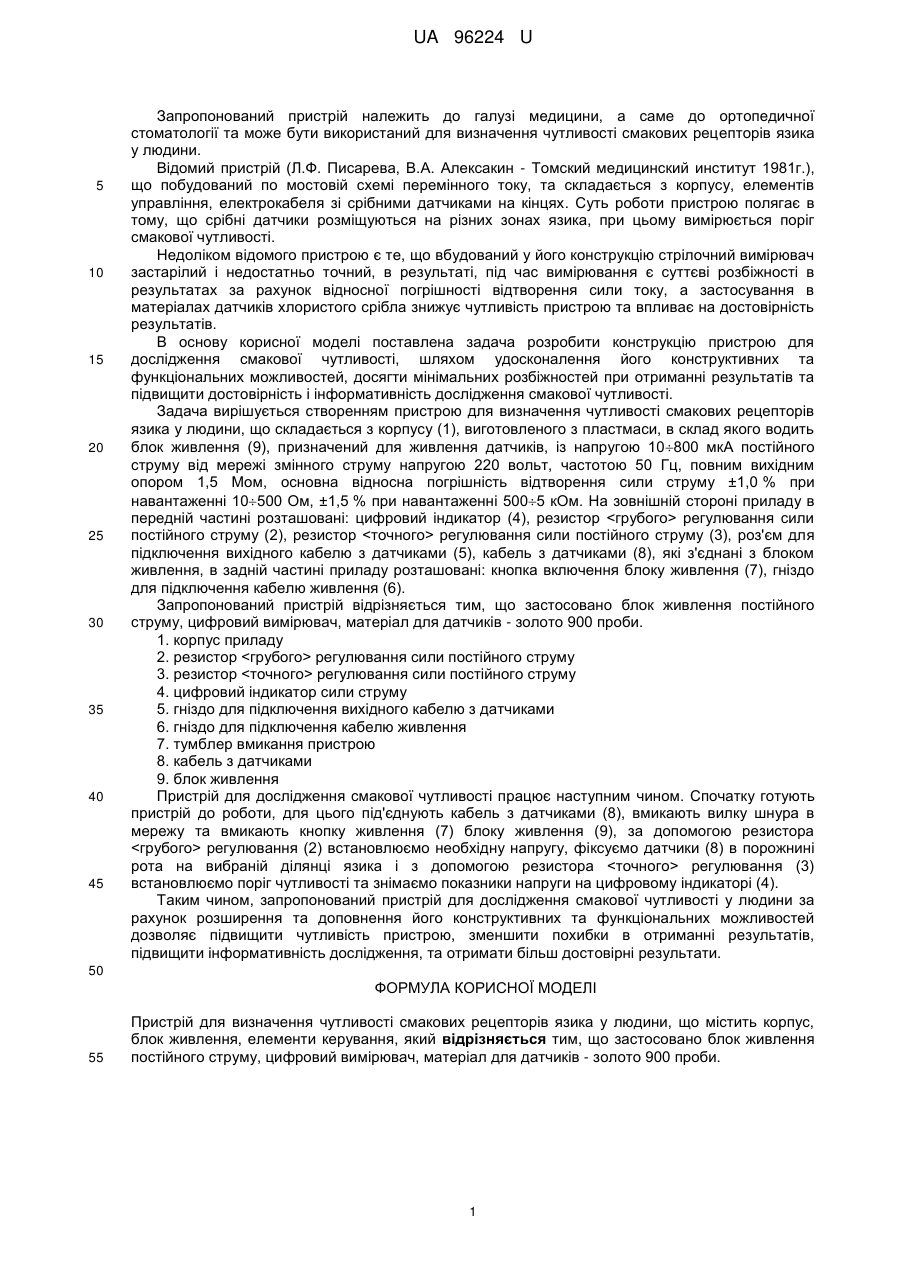

Реферат: Пристрій для визначення чутливості смакових рецепторів язика у людини містить корпус, блок живлення, елементи керування. Застосовано блок живлення постійного струму, цифровий вимірювач, матеріал для датчиків - золото 900 проби. UA 96224 U (54) ПРИСТРІЙ ДЛЯ ВИЗНАЧЕННЯ ЧУТЛИВОСТІ СМАКОВИХ РЕЦЕПТОРІВ ЯЗИКА У ЛЮДИНИ UA 96224 U UA 96224 U 5 10 15 20 25 30 35 40 45 Запропонований пристрій належить до галузі медицини, а саме до ортопедичної стоматології та може бути використаний для визначення чутливості смакових рецепторів язика у людини. Відомий пристрій (Л.Ф. Писарева, В.А. Алексакин - Томский медицинский институт 1981г.), що побудований по мостовій схемі перемінного току, та складається з корпусу, елементів управління, електрокабеля зі срібними датчиками на кінцях. Суть роботи пристрою полягає в тому, що срібні датчики розміщуються на різних зонах язика, при цьому вимірюється поріг смакової чутливості. Недоліком відомого пристрою є те, що вбудований у його конструкцію стрілочний вимірювач застарілий і недостатньо точний, в результаті, під час вимірювання є суттєві розбіжності в результатах за рахунок відносної погрішності відтворення сили току, а застосування в матеріалах датчиків хлористого срібла знижує чутливість пристрою та впливає на достовірність результатів. В основу корисної моделі поставлена задача розробити конструкцію пристрою для дослідження смакової чутливості, шляхом удосконалення його конструктивних та функціональних можливостей, досягти мінімальних розбіжностей при отриманні результатів та підвищити достовірність і інформативність дослідження смакової чутливості. Задача вирішується створенням пристрою для визначення чутливості смакових рецепторів язика у людини, що складається з корпусу (1), виготовленого з пластмаси, в склад якого водить блок живлення (9), призначений для живлення датчиків, із напругою 10800 мкА постійного струму від мережі змінного струму напругою 220 вольт, частотою 50 Гц, повним вихідним опором 1,5 Мом, основна відносна погрішність відтворення сили струму ±1,0 % при навантаженні 10500 Ом, ±1,5 % при навантаженні 5005 кОм. На зовнішній стороні приладу в передній частині розташовані: цифровий індикатор (4), резистор регулювання сили постійного струму (2), резистор регулювання сили постійного струму (3), роз'єм для підключення вихідного кабелю з датчиками (5), кабель з датчиками (8), які з'єднані з блоком живлення, в задній частині приладу розташовані: кнопка включення блоку живлення (7), гніздо для підключення кабелю живлення (6). Запропонований пристрій відрізняється тим, що застосовано блок живлення постійного струму, цифровий вимірювач, матеріал для датчиків - золото 900 проби. 1. корпус приладу 2. резистор регулювання сили постійного струму 3. резистор регулювання сили постійного струму 4. цифровий індикатор сили струму 5. гніздо для підключення вихідного кабелю з датчиками 6. гніздо для підключення кабелю живлення 7. тумблер вмикання пристрою 8. кабель з датчиками 9. блок живлення Пристрій для дослідження смакової чутливості працює наступним чином. Спочатку готують пристрій до роботи, для цього під'єднують кабель з датчиками (8), вмикають вилку шнура в мережу та вмикають кнопку живлення (7) блоку живлення (9), за допомогою резистора регулювання (2) встановлюємо необхідну напругу, фіксуємо датчики (8) в порожнині рота на вибраній ділянці язика і з допомогою резистора регулювання (3) встановлюємо поріг чутливості та знімаємо показники напруги на цифровому індикаторі (4). Таким чином, запропонований пристрій для дослідження смакової чутливості у людини за рахунок розширення та доповнення його конструктивних та функціональних можливостей дозволяє підвищити чутливість пристрою, зменшити похибки в отриманні результатів, підвищити інформативність дослідження, та отримати більш достовірні результати. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для визначення чутливості смакових рецепторів язика у людини, що містить корпус, блок живлення, елементи керування, який відрізняється тим, що застосовано блок живлення постійного струму, цифровий вимірювач, матеріал для датчиків - золото 900 проби. 1 UA 96224 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
