Магнітний фільтр

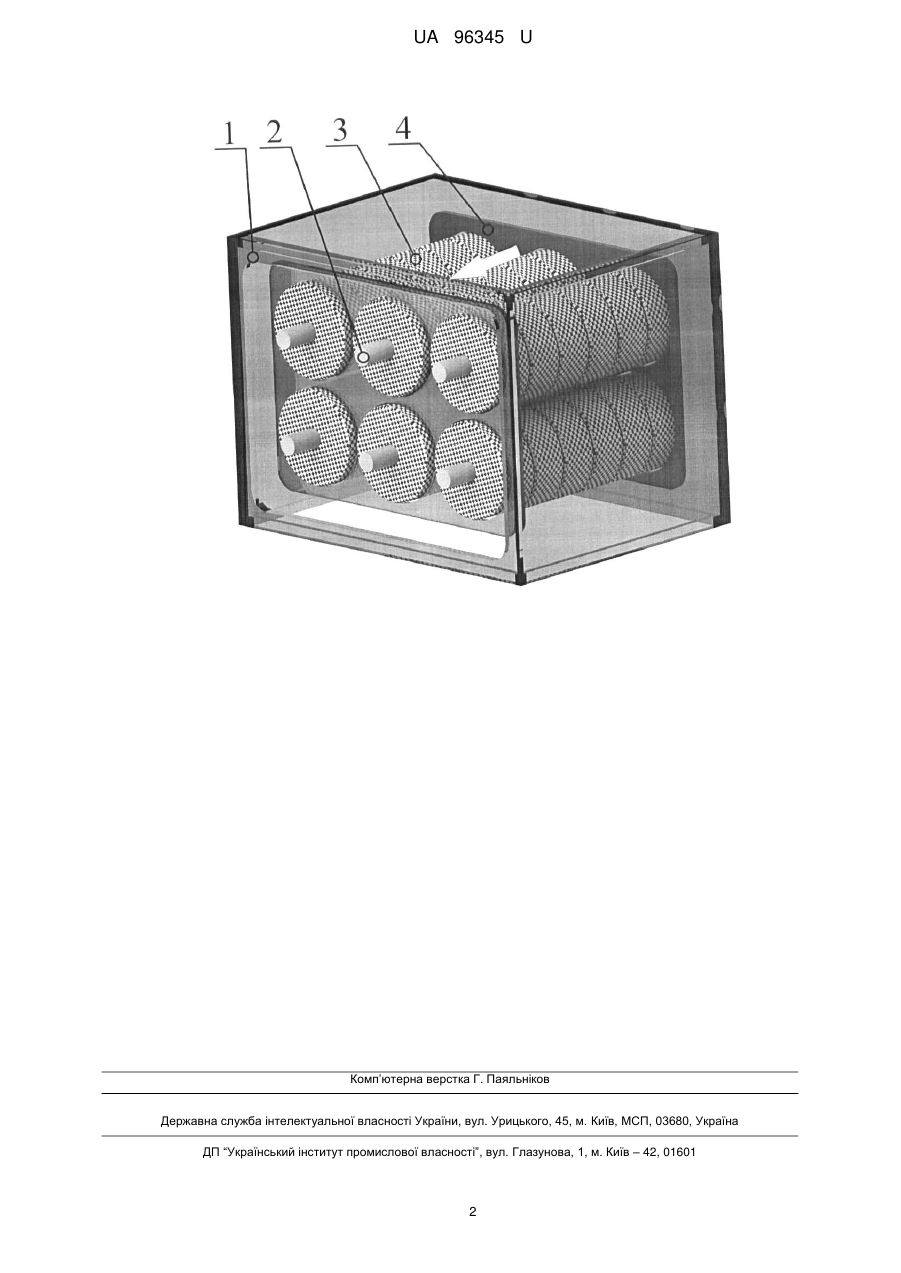

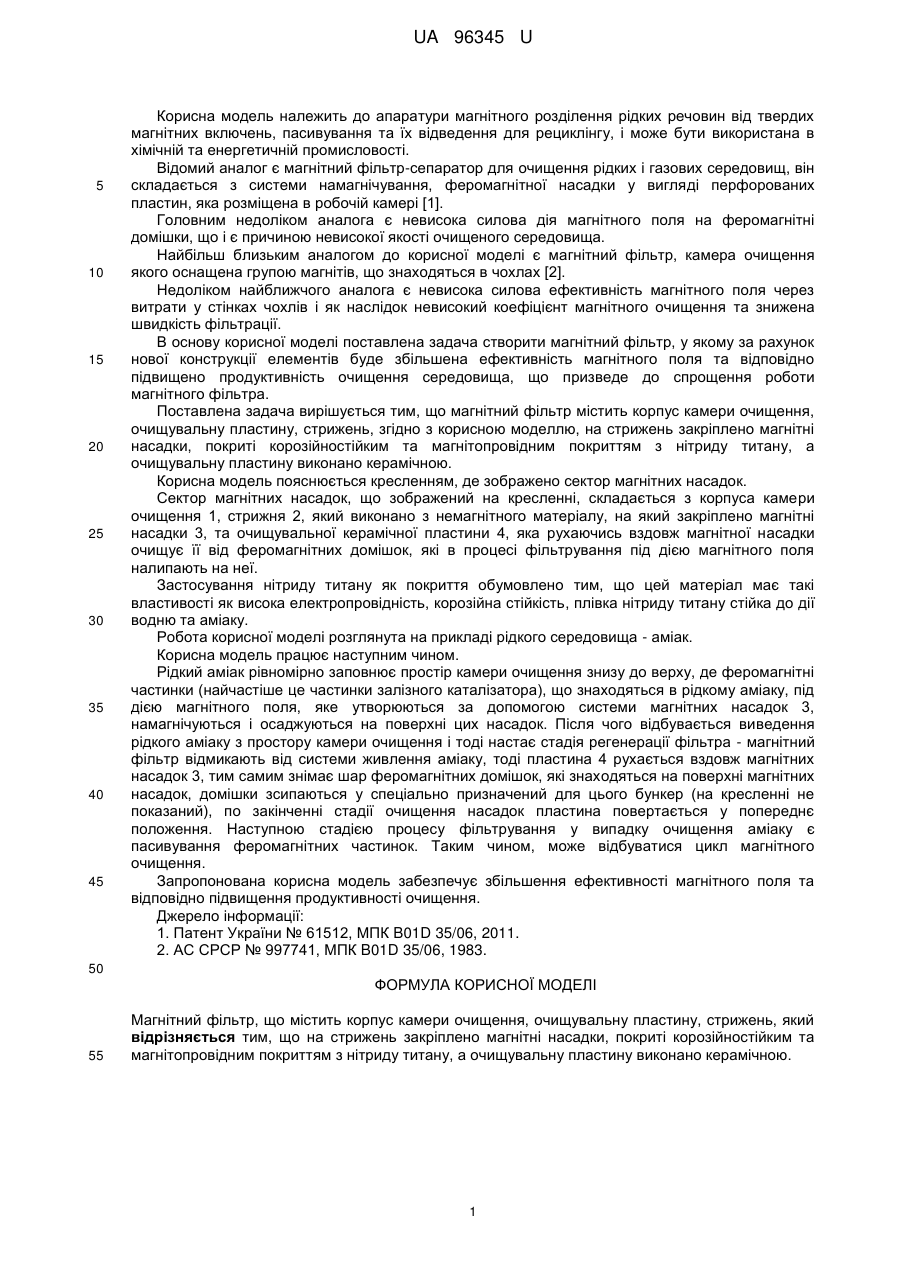

Реферат: Магнітний фільтр містить корпус камери очищення, очищувальну пластину, стрижень. На стрижень закріплено магнітні насадки. Магнітні насадки покриті корозійностійким та магнітопровідним покриттям з нітриду титану. Очищувальна пластина виконана керамічною. UA 96345 U (12) UA 96345 U UA 96345 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до апаратури магнітного розділення рідких речовин від твердих магнітних включень, пасивування та їх відведення для рециклінгу, і може бути використана в хімічній та енергетичній промисловості. Відомий аналог є магнітний фільтр-сепаратор для очищення рідких і газових середовищ, він складається з системи намагнічування, феромагнітної насадки у вигляді перфорованих пластин, яка розміщена в робочій камері [1]. Головним недоліком аналога є невисока силова дія магнітного поля на феромагнітні домішки, що і є причиною невисокої якості очищеного середовища. Найбільш близьким аналогом до корисної моделі є магнітний фільтр, камера очищення якого оснащена групою магнітів, що знаходяться в чохлах [2]. Недоліком найближчого аналога є невисока силова ефективність магнітного поля через витрати у стінках чохлів і як наслідок невисокий коефіцієнт магнітного очищення та знижена швидкість фільтрації. В основу корисної моделі поставлена задача створити магнітний фільтр, у якому за рахунок нової конструкції елементів буде збільшена ефективність магнітного поля та відповідно підвищено продуктивність очищення середовища, що призведе до спрощення роботи магнітного фільтра. Поставлена задача вирішується тим, що магнітний фільтр містить корпус камери очищення, очищувальну пластину, стрижень, згідно з корисною моделлю, на стрижень закріплено магнітні насадки, покриті корозійностійким та магнітопровідним покриттям з нітриду титану, а очищувальну пластину виконано керамічною. Корисна модель пояснюється кресленням, де зображено сектор магнітних насадок. Сектор магнітних насадок, що зображений на кресленні, складається з корпуса камери очищення 1, стрижня 2, який виконано з немагнітного матеріалу, на який закріплено магнітні насадки 3, та очищувальної керамічної пластини 4, яка рухаючись вздовж магнітної насадки очищує її від феромагнітних домішок, які в процесі фільтрування під дією магнітного поля налипають на неї. Застосування нітриду титану як покриття обумовлено тим, що цей матеріал має такі властивості як висока електропровідність, корозійна стійкість, плівка нітриду титану стійка до дії водню та аміаку. Робота корисної моделі розглянута на прикладі рідкого середовища - аміак. Корисна модель працює наступним чином. Рідкий аміак рівномірно заповнює простір камери очищення знизу до верху, де феромагнітні частинки (найчастіше це частинки залізного каталізатора), що знаходяться в рідкому аміаку, під дією магнітного поля, яке утворюються за допомогою системи магнітних насадок 3, намагнічуються і осаджуються на поверхні цих насадок. Після чого відбувається виведення рідкого аміаку з простору камери очищення і тоді настає стадія регенерації фільтра - магнітний фільтр відмикають від системи живлення аміаку, тоді пластина 4 рухається вздовж магнітних насадок 3, тим самим знімає шар феромагнітних домішок, які знаходяться на поверхні магнітних насадок, домішки зсипаються у спеціально призначений для цього бункер (на кресленні не показаний), по закінченні стадії очищення насадок пластина повертається у попереднє положення. Наступною стадією процесу фільтрування у випадку очищення аміаку є пасивування феромагнітних частинок. Таким чином, може відбуватися цикл магнітного очищення. Запропонована корисна модель забезпечує збільшення ефективності магнітного поля та відповідно підвищення продуктивності очищення. Джерело інформації: 1. Патент України № 61512, МПК B01D 35/06, 2011. 2. АС СРСР № 997741, МПК B01D 35/06, 1983. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Магнітний фільтр, що містить корпус камери очищення, очищувальну пластину, стрижень, який відрізняється тим, що на стрижень закріплено магнітні насадки, покриті корозійностійким та магнітопровідним покриттям з нітриду титану, а очищувальну пластину виконано керамічною. 1 UA 96345 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
