Паля

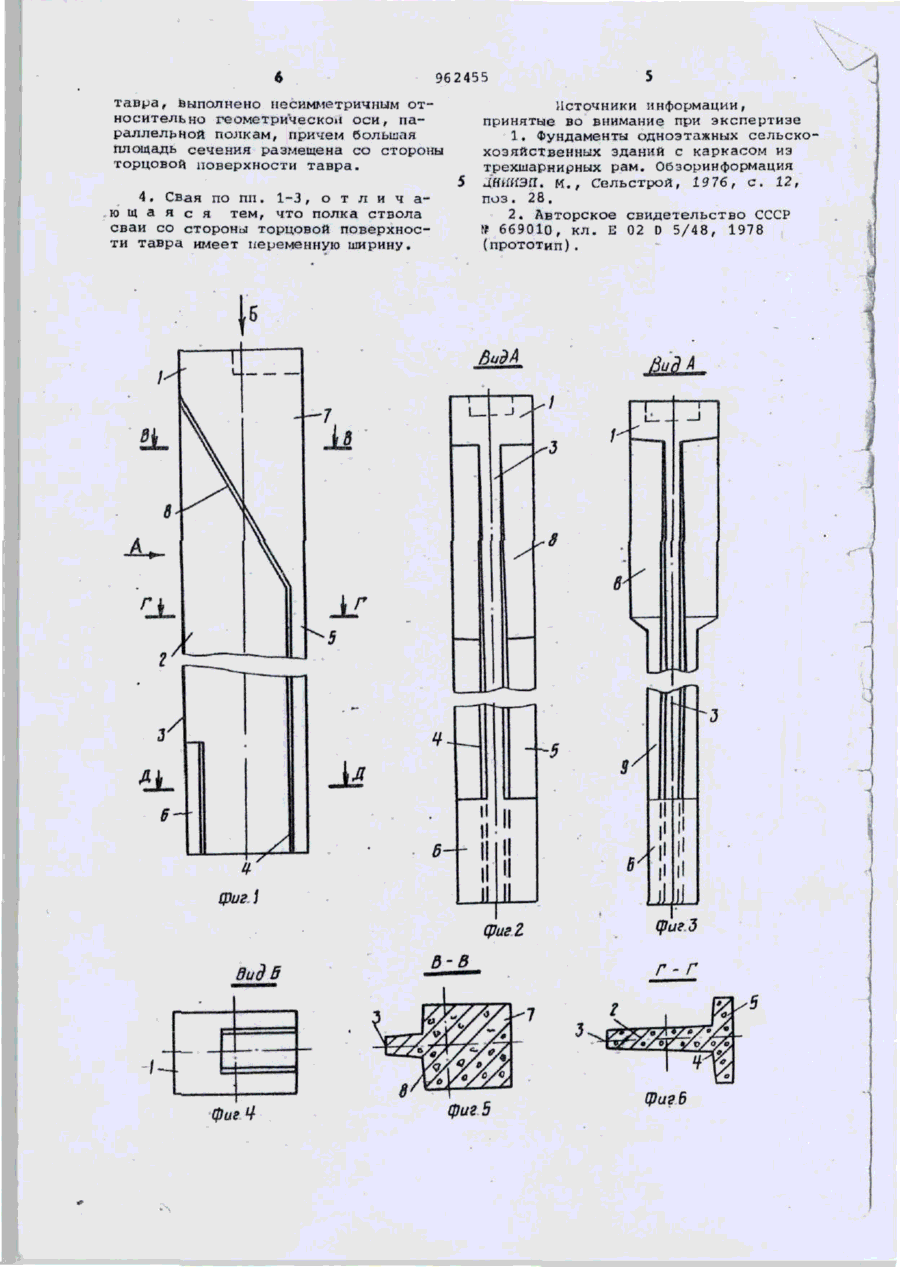

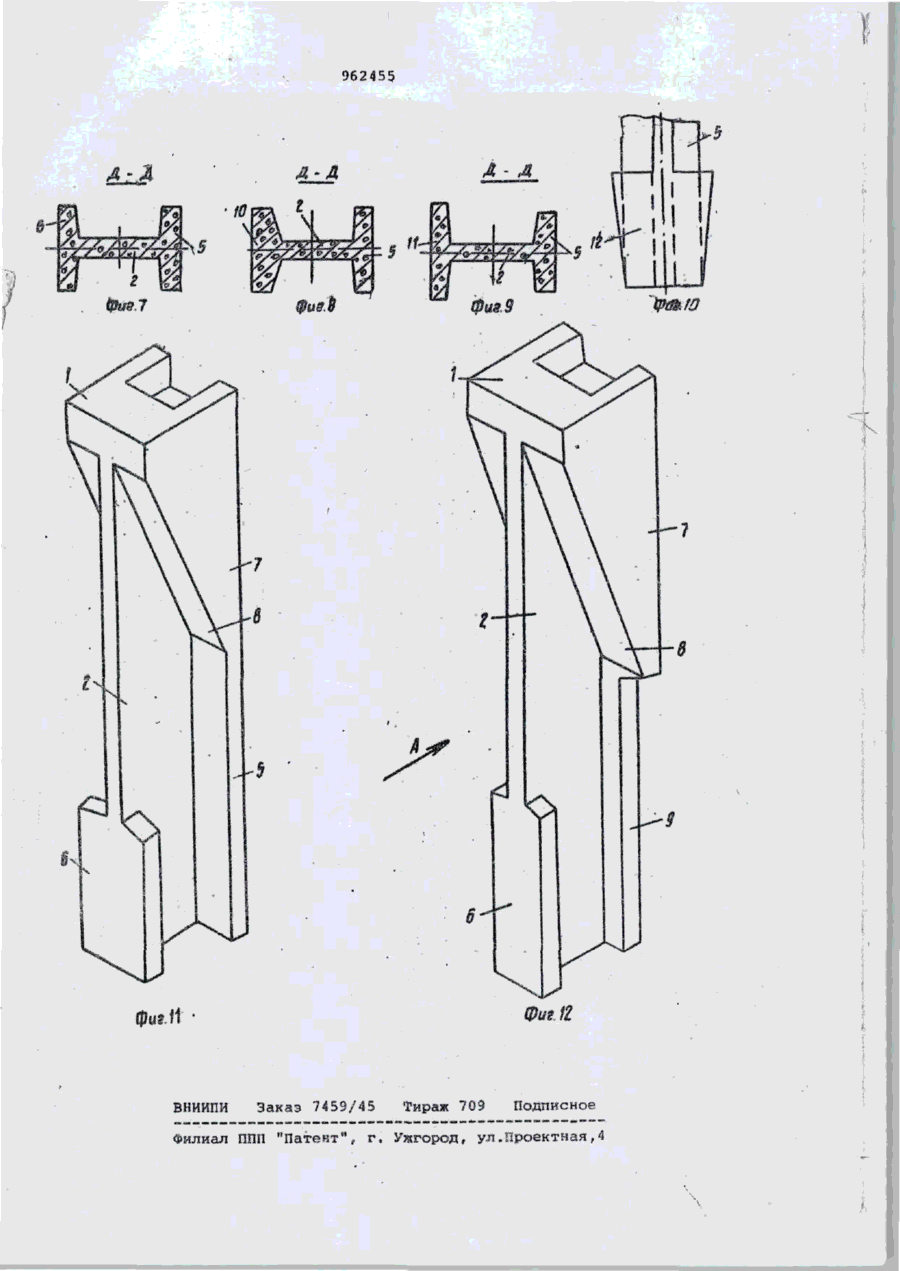

Союз Советски» Социалистических Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 17,08.79 (21) 2809236/29-33 с присоединением заявки № ГосударстоенныЙ комитет СССР ЇЇО делам изобретений Я (23) Приоритет Опубликовано 30.09.82. Бюллетень № 36 Дата опубликования описания 30.09,82 (72) Автор изобретения (71) Заявитель Е 02 D 5/48 624.154 .3(088.8) Б. 3.Кашка Республиканский трест по проектированию и внедрению новой техники в сельском строительстве "Укроргтехсельстрой" (54) СВАЯ Иэобреаение относится к строительству, а именно к свайным фундаментам и, преимущественна, может быть использовано в качестве односвайных фундаментов под распорные (рамные) конструкции сельскохозяйственных зданий. Известна свая, включающая ствол, выполненный с односторонней консолью, и оголовок в верхней части. Свая в поперечном сечении имеет форму тавра [!}. Недостатком такой сваи является то, что без наклонных гране*! не обеспечено уплотнение при погружении околосвайного грунта. Отсутствие уплотненного грунта со стороны боковых поверхностей сваи снижает ее несущую способность и для передачи необходимой нагрузки на грунт необходимо увеличить размеры конструкции, что приводит к излишней материалоемкости сваи. Кроме того, из-за значительного смещения центра тя.жэсти таврового сечения от его геометрического центра {в направлении тавра) при погружении сваи нео&ходимы поддерживающие устройства, обеспечивающие фиксацию ее з вертикальном положении. 10 15 20 25 Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является свая, имеющая ствол с оголовком С2]. Ствол выполнен составным из размещенных на расстоянии друг от друга клиновидных в поперечном сечении Вертикальных элементов, объединенных между собой в верхней и нижней частях диафрагмы, причем диафрагма, размещенная в верхней части, выполнена в продольном сечении клиновидной и обращена уширенной частью к оголовку. Однако диафрагма, размещенная в нижней части сваи постоянного сечения по высоте, недостаточно уплотняет грунт, что снижает несущую способность сваи. Кроме того, из-за сложной конфигурации поперечных сечений ствола сваи, имеющего форму симметричного или асимметричного двутавра, увеличивается металлоемкость оснастки для производства свай, что увеличивает стоимость конструкции. Цель изобретения - повышение удельной несущей способности и снижение материалоемкости сваи, Указанная цель достигается тем, что в свае, вкл-'очакадеи ствол с оголовком, ствол сваи в средней части 962455 имеет форму тавра, а в нижней частиформу ДВІ тавра, а верхняя часть полки ствола в зоне таврового сечения в плоскости, параллельной плоскости тавра, имеет форму прямоугольной трапеции, обращенной большим основанием к головной части, а наклонной стороной - к тррцовои поверхности тавра. При этом полка ствола сваи со стороны основания тавра может быть выпол нена переменной ширины и обращена за- 10 уженной частью книзу. Поперечное сечение ствола .сваи, имеющее форму двутавра, может быть выполнено несимметричным относительно геометрической оси, параллельной 15 полкам, причем больиая площадь сечения размещена со стороны торцовой поверхности тавра. Полка ствола сван со стороны торцовой поверхности тавра может иметь 20 переменную ширину. На фиг. 1 изображена свая, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - то же, вариант выполнения,- на фиг. 4 - вид Б на фиг. 1; 25 на фиг. 5 - сечение в-В на фиг. 1; на фиг. 6 - сечение Г-Г- на_ фиг. 1; на фиг. 7 - сечение Д-Д на фиг. 1; на фиг. 8 - то же, вариант выполнения; на фиг. 9 - то же, вариант вы30 полнения, на фиг. 10 - нижняя часть сваи, вариант выполнения; на д и г . Ц сван аксонометрия; на фиг. 12- то же, вариант выполнения. Свая включает оголовок 1, ствол 2, имеющий в средней части форму тавра, 35 с торцовой поверхностью 3, основанием 4 и полкой 5, размещенной со сторони основания 4 тавра. В нижней части ствол имеет форму двутавра за счет наличия полки 6, размещенной со сто- 40 роны торцовой поверхности 3. Верхняя часть 7 ствола выполнена в форме прямоугольной трапеции с наклонными гранями 8. Полка, размещенная со стороны основания 4 тавра (как вариант) может быть выполнена зауженной 9 в средней и нижней части ствола. Полка, размещенная со сторони торцовой поверхности 3 тавра (как вариант) может быть выполнена с увеличенными вутами 10 или с боль- 50 шими габаритами (полка 11) по щирине в сравнении•с полкой 6, которая может (как вариант) иметь перепенную ширину (полка 12). При погружении сваи а грунт вна- 55 чале включается в работу нижняя часть сваи, имеющая форму двутавра. Такая форма сечения ствола в его нижней части стабилизирует сваю по вертикали при ее погружении в грунт, 60 так как вначале включается в работу по уплотнению грунта нижняя грань двутаврового сечения, а его полки , расположенные в этой части ствола с двух сторон тавра, подцержи вают вертикальное положение сваи (полки выполняют функцию направляющих) . Так как полка 5 ствола сваи в своей верхней ча^ти 7 выполнена с наклонными гранями 8, то при дальнейшем погружении сваи в момент контакта с грунтом наклонных граней 8 на сваю начинает действовать горизонтальная сила отпора грунта. Эта сила стремится повернуть сваю в сторону, противоположную наклону граней, чему препятствует сила сцепления с грунтом уже погруженной части сваи. Вытесняемый наклонными гранями грунт образует уплотненную зону со сторони боковой поверхности тавра, поскольку свесы полки б и наклонные грани 8 препятствуют перемещению вытесняемого грунта на противоположную сторону. Таким образом, за счет предлагаемого профиля сваи создается уплотненная зона грунта в направлении действия йа сваю горизонтальной силы при сравнительно малом расходе материала для этой цели, что обеспечивает ловыше?1ие удельной несущей способности сваи. Кроме того, увеличена площадь нижнего обреза сваи при малом расходе материала, что также повышает удельную несущую способность сваи. В связи с тем, что перемещению сваи препятствует уплотненный массив грунта, в средних грунтовых условиях целесоооразно габариты по ширине полки 9 в ее средней и нижней частях (в менее нагруженной зоне) выполнять уменьшенными по сравнению с шириной полки у ее верхней части, так как материал полки сваи предлагаемого профиля в верхней ее части используется более эффективно. Этим достигается снижение материалоемкости сваи. Формула изобретения 1. Свая, включацая ствол с оголовком, о т л и ч а ю щ а я с я тем, что с целью повышения удельной несущей способности, ствол сваи в средней части имеет форму тавра, а в ник" ней части - форму двутавра, а верхняя часть полки ствола в зоне таврового сечения в плоскости, параллельной плоскости тавра, имеет форму прямоугольной трапеции, обращенной большим основанием к головной части," а наклонной стороной - к торцовой поверхности тавра. 2. Свая по п. 1, о т л и ч а ю щ а я с я тем, что, с целью снижения материалоемкости, полка ствола сваи со стороны основания тавра выполнена переменной ширины и обращена зауженной частью книзу. 3. Свая по пп. 1 и 2, о т л и ч аю щ а я с я тем, что поперечное се65 чение ствола сваи, имеющее форму дву 962455 тавра, Выполнено несимметричным относительно геометрической оси, параллельной полкам, причем большая площадь сечения размещена со стороны торцовой поверхности тавра. Источники информации, принятые во внимание при экспертизе 1. Фундаменты одноэтажных сельскохозяйственных зданий с каркасом из трехшарнирных рам. Обзоринформация ЦНИИЭД. М., Сельстрой, 1976, с. 12, поз. 28. 2. Авторское свидетельство СССР № 669010, кл. Е 02 D 5/48, 1978 (прототип). 4. Свая по пп. 1-3, о т л и ч а ю щ а я с я тем, что полка ствола сваи со стороны торцовой поверхности тавра имеет переменную ширину. . і J и I X r --a и і' * \ її \\il фиг Z dudS фиг Й з-з фиг 5 фиг. 3 г- г ЦЗигЬ 962455 Аг Л \ ВНИИПИ Заказ 7459/45 Тираж 709 Подписное Филиал ППП "Патент", г. Ужгород, ул.Проектная,'
