Багатокорпусний вулик

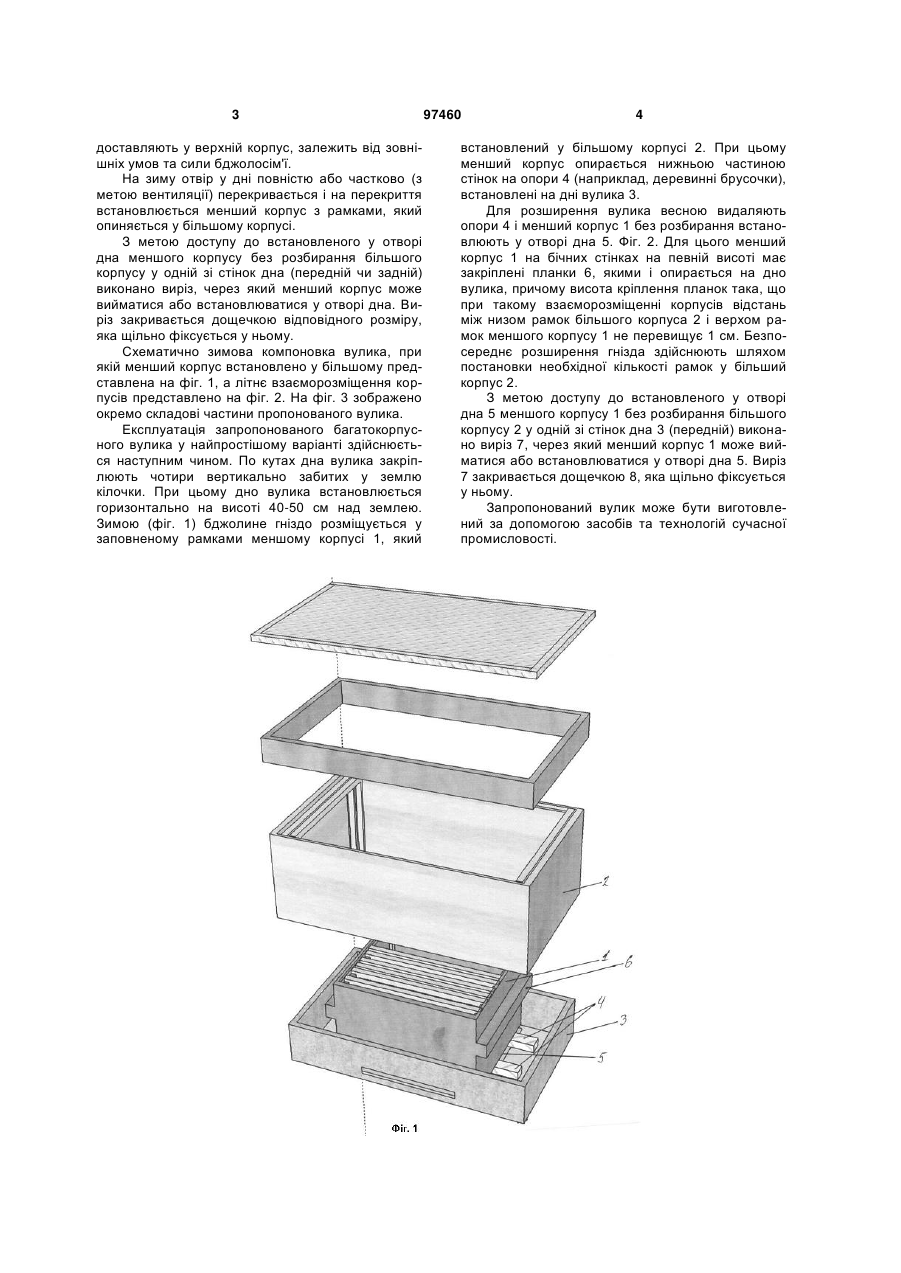

1. Багатокорпусний вулик, який складається з дна, піддашника, даху та більших і менших корпусів прямокутного перерізу з однаковими рамками, причому його корпуси мають можливість бути встановленими один над одним або при повороті º на 90 одного з корпусів менший корпус має можливість бути встановленим у більшому корпусі, який відрізняється тим, що у дні виконано прямокутний отвір для встановлення меншого корпусу. 2. Багатокорпусний вулик за п. 1, який відрізняється тим, що дно має стінки, в одній із яких виконано виріз для виймання чи встановлення меншого корпусу у прямокутний отвір дна шляхом горизонтального переміщення. (19) (21) a201107712 (22) 20.06.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) ДРОНЬ ЮРІЙ СІЛЬВЕСТРОВИЧ (73) ДРОНЬ ЮРІЙ СІЛЬВЕСТРОВИЧ (56) UA 94494 C2, 10.05.2011 UA 91765 C2, 25.08.2010 RU 2156570 C2, 27.09.2000 RU 2048089 C1, 20.11.1995; SU 1676553 A1, 15.09.1991 SU 1419643 A1, 30.08.1988; SU 3183 A, 30.07.1927 3 доставляють у верхній корпус, залежить від зовнішніх умов та сили бджолосім'ї. На зиму отвір у дні повністю або частково (з метою вентиляції) перекривається і на перекриття встановлюється менший корпус з рамками, який опиняється у більшому корпусі. З метою доступу до встановленого у отворі дна меншого корпусу без розбирання більшого корпусу у одній зі стінок дна (передній чи задній) виконано виріз, через який менший корпус може вийматися або встановлюватися у отворі дна. Виріз закривається дощечкою відповідного розміру, яка щільно фіксується у ньому. Схематично зимова компоновка вулика, при якій менший корпус встановлено у більшому представлена на фіг. 1, а літнє взаєморозміщення корпусів представлено на фіг. 2. На фіг. 3 зображено окремо складові частини пропонованого вулика. Експлуатація запропонованого багатокорпусного вулика у найпростішому варіанті здійснюється наступним чином. По кутах дна вулика закріплюють чотири вертикально забитих у землю кілочки. При цьому дно вулика встановлюється горизонтально на висоті 40-50 см над землею. Зимою (фіг. 1) бджолине гніздо розміщується у заповненому рамками меншому корпусі 1, який 97460 4 встановлений у більшому корпусі 2. При цьому менший корпус опирається нижньою частиною стінок на опори 4 (наприклад, деревинні брусочки), встановлені на дні вулика 3. Для розширення вулика весною видаляють опори 4 і менший корпус 1 без розбирання встановлюють у отворі дна 5. Фіг. 2. Для цього менший корпус 1 на бічних стінках на певній висоті має закріплені планки 6, якими і опирається на дно вулика, причому висота кріплення планок така, що при такому взаєморозміщенні корпусів відстань між низом рамок більшого корпуса 2 і верхом рамок меншого корпусу 1 не перевищує 1 см. Безпосереднє розширення гнізда здійснюють шляхом постановки необхідної кількості рамок у більший корпус 2. З метою доступу до встановленого у отворі дна 5 меншого корпусу 1 без розбирання більшого корпусу 2 у одній зі стінок дна 3 (передній) виконано виріз 7, через який менший корпус 1 може вийматися або встановлюватися у отворі дна 5. Виріз 7 закривається дощечкою 8, яка щільно фіксується у ньому. Запропонований вулик може бути виготовлений за допомогою засобів та технологій сучасної промисловості. 5 97460 6 7 Комп’ютерна верстка Л. Купенко 97460 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
