Косарка карпенка

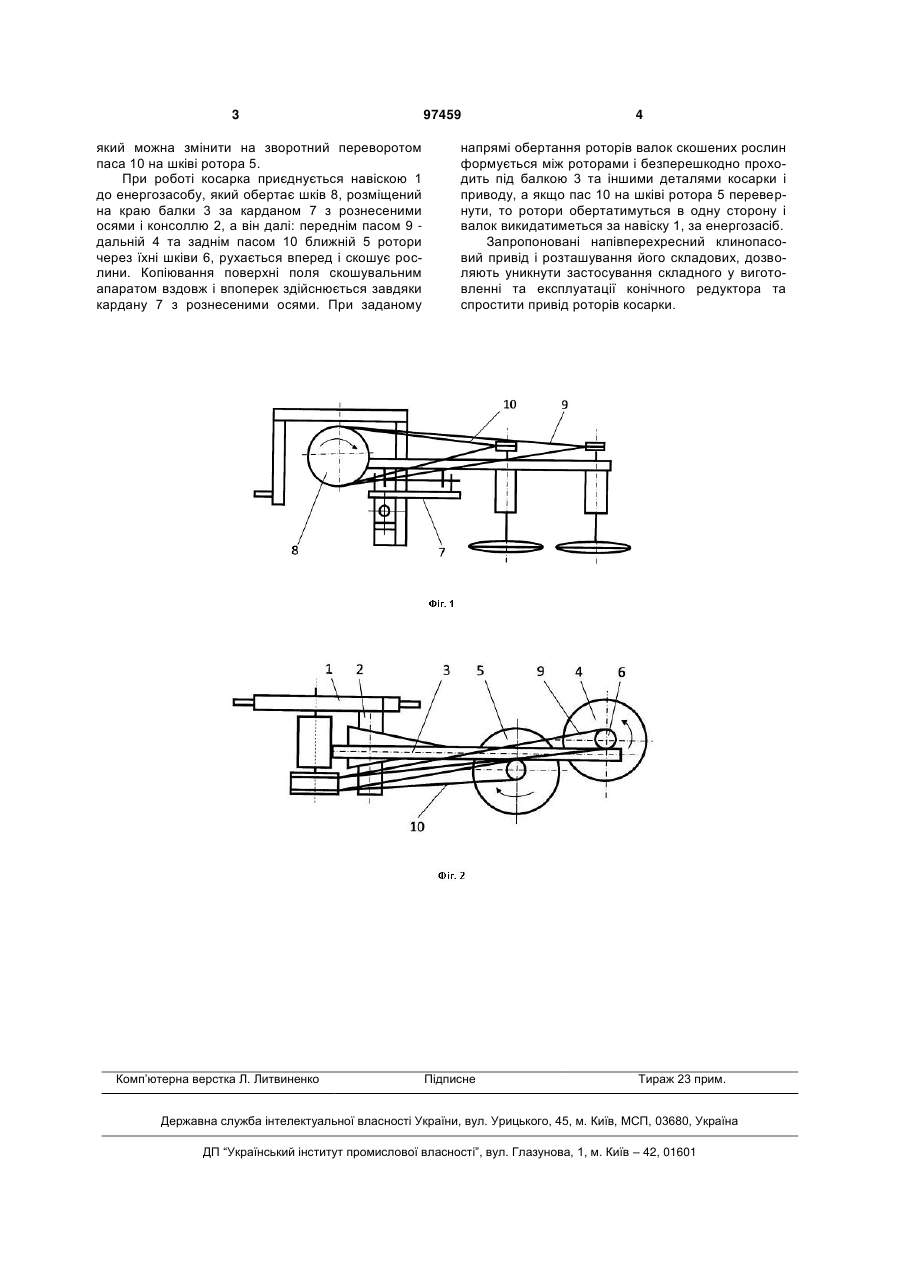

Косарка з навіскою, шарнірно з'єднаною карданом з рознесеними осями з балкою і балансирно встановленим на ній скошувальним апаратом, дальній від навіски ротор якого розташований попереду ближнього і обидва мають клинопасовий привід роторів, яка відрізняється тим, що клинопасовий привід роторів виконано напівперехресним, ведучий шків якого розміщено в площині, перпендикулярній прямолінійному напрямку руху косарки з допустимим кутом відхилення на краю балки за карданом з рознесеними осями, при цьому передній по ходу пас шківа з'єднаний з дальнім ротором, а задній - з ближнім. (19) (21) a201107640 (22) 17.06.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (73) КАРПЕНКО МИХАЙЛО ІВАНОВИЧ (56) UA 89565 C2, 10.02.2010 GB 684178 A, 10.12.1952 GB 761610 A, 14.11.1956 GB 930242 A, 03.07.1963 GB 2118813 A, 09.11.1983 GB 1206855 A, 30.08.1970 SU 1771400 A3, 23.10.1992 UA 625511 A, 15.12.2003 3 який можна змінити на зворотний переворотом паса 10 на шківі ротора 5. При роботі косарка приєднується навіскою 1 до енергозасобу, який обертає шків 8, розміщений на краю балки 3 за карданом 7 з рознесеними осями і консоллю 2, а він далі: переднім пасом 9 дальній 4 та заднім пасом 10 ближній 5 ротори через їхні шківи 6, рухається вперед і скошує рослини. Копіювання поверхні поля скошувальним апаратом вздовж і впоперек здійснюється завдяки кардану 7 з рознесеними осями. При заданому Комп’ютерна верстка Л. Литвиненко 97459 4 напрямі обертання роторів валок скошених рослин формується між роторами і безперешкодно проходить під балкою 3 та іншими деталями косарки і приводу, а якщо пас 10 на шківі ротора 5 перевернути, то ротори обертатимуться в одну сторону і валок викидатиметься за навіску 1, за енергозасіб. Запропоновані напівперехресний клинопасовий привід і розташування його складових, дозволяють уникнути застосування складного у виготовленні та експлуатації конічного редуктора та спростити привід роторів косарки. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
