Пристрій для захисту газових і електричних плит від забруднень

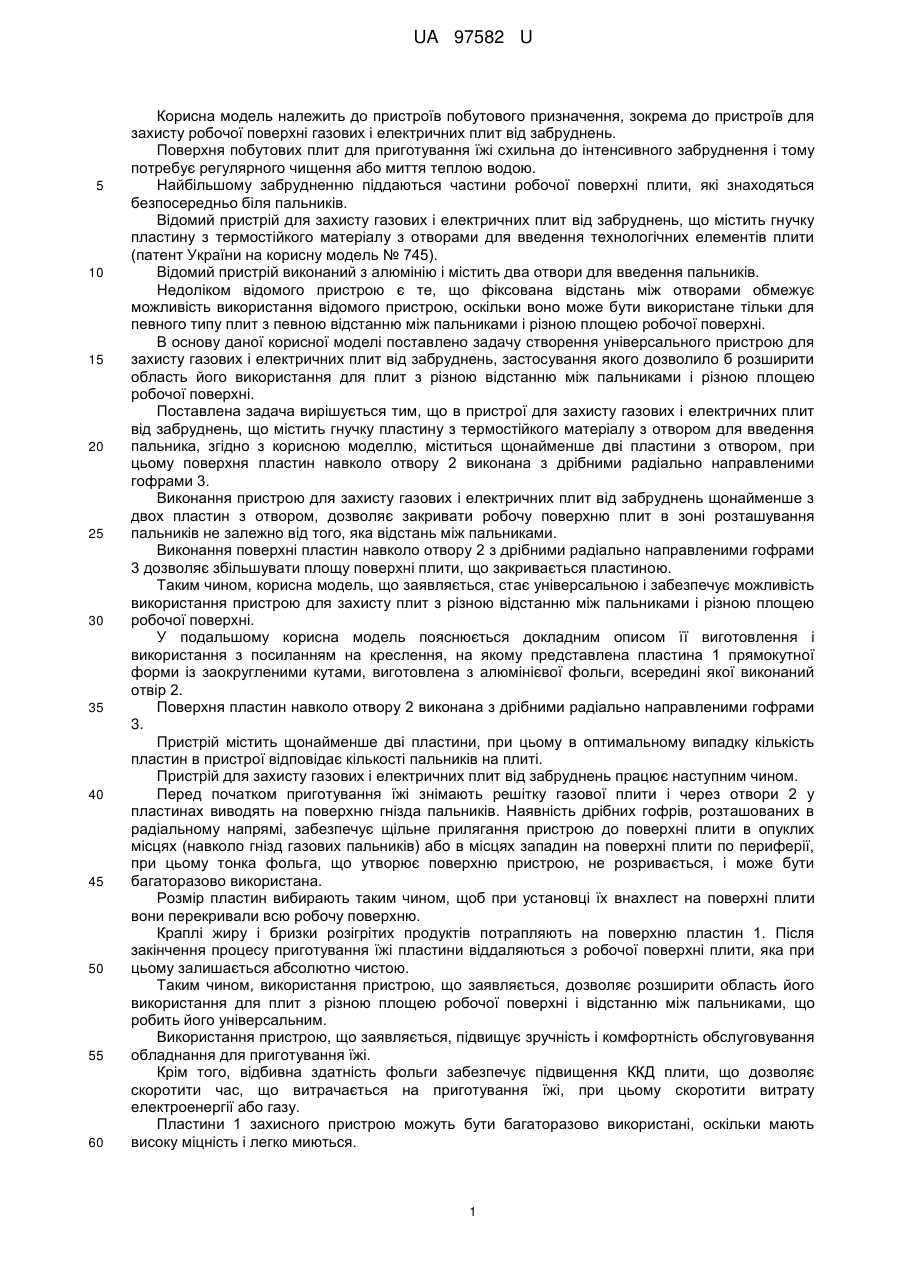

Реферат: UA 97582 U UA 97582 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв побутового призначення, зокрема до пристроїв для захисту робочої поверхні газових і електричних плит від забруднень. Поверхня побутових плит для приготування їжі схильна до інтенсивного забруднення і тому потребує регулярного чищення або миття теплою водою. Найбільшому забрудненню піддаються частини робочої поверхні плити, які знаходяться безпосередньо біля пальників. Відомий пристрій для захисту газових і електричних плит від забруднень, що містить гнучку пластину з термостійкого матеріалу з отворами для введення технологічних елементів плити (патент України на корисну модель № 745). Відомий пристрій виконаний з алюмінію і містить два отвори для введення пальників. Недоліком відомого пристрою є те, що фіксована відстань між отворами обмежує можливість використання відомого пристрою, оскільки воно може бути використане тільки для певного типу плит з певною відстанню між пальниками і різною площею робочої поверхні. В основу даної корисної моделі поставлено задачу створення універсального пристрою для захисту газових і електричних плит від забруднень, застосування якого дозволило б розширити область його використання для плит з різною відстанню між пальниками і різною площею робочої поверхні. Поставлена задача вирішується тим, що в пристрої для захисту газових і електричних плит від забруднень, що містить гнучку пластину з термостійкого матеріалу з отвором для введення пальника, згідно з корисною моделлю, міститься щонайменше дві пластини з отвором, при цьому поверхня пластин навколо отвору 2 виконана з дрібними радіально направленими гофрами 3. Виконання пристрою для захисту газових і електричних плит від забруднень щонайменше з двох пластин з отвором, дозволяє закривати робочу поверхню плит в зоні розташування пальників не залежно від того, яка відстань між пальниками. Виконання поверхні пластин навколо отвору 2 з дрібними радіально направленими гофрами 3 дозволяє збільшувати площу поверхні плити, що закривається пластиною. Таким чином, корисна модель, що заявляється, стає універсальною і забезпечує можливість використання пристрою для захисту плит з різною відстанню між пальниками і різною площею робочої поверхні. У подальшому корисна модель пояснюється докладним описом її виготовлення і використання з посиланням на креслення, на якому представлена пластина 1 прямокутної форми із заокругленими кутами, виготовлена з алюмінієвої фольги, всередині якої виконаний отвір 2. Поверхня пластин навколо отвору 2 виконана з дрібними радіально направленими гофрами 3. Пристрій містить щонайменше дві пластини, при цьому в оптимальному випадку кількість пластин в пристрої відповідає кількості пальників на плиті. Пристрій для захисту газових і електричних плит від забруднень працює наступним чином. Перед початком приготування їжі знімають решітку газової плити і через отвори 2 у пластинах виводять на поверхню гнізда пальників. Наявність дрібних гофрів, розташованих в радіальному напрямі, забезпечує щільне прилягання пристрою до поверхні плити в опуклих місцях (навколо гнізд газових пальників) або в місцях западин на поверхні плити по периферії, при цьому тонка фольга, що утворює поверхню пристрою, не розривається, і може бути багаторазово використана. Розмір пластин вибирають таким чином, щоб при установці їх внахлест на поверхні плити вони перекривали всю робочу поверхню. Краплі жиру і бризки розігрітих продуктів потрапляють на поверхню пластин 1. Після закінчення процесу приготування їжі пластини віддаляються з робочої поверхні плити, яка при цьому залишається абсолютно чистою. Таким чином, використання пристрою, що заявляється, дозволяє розширити область його використання для плит з різною площею робочої поверхні і відстанню між пальниками, що робить його універсальним. Використання пристрою, що заявляється, підвищує зручність і комфортність обслуговування обладнання для приготування їжі. Крім того, відбивна здатність фольги забезпечує підвищення ККД плити, що дозволяє скоротити час, що витрачається на приготування їжі, при цьому скоротити витрату електроенергії або газу. Пластини 1 захисного пристрою можуть бути багаторазово використані, оскільки мають високу міцність і легко миються. 1 UA 97582 U Пристрій, що заявляється, зручний і надійно у використанні, простий у виготовленні, може бути виготовлений в умовах сучасного промислового виробництва з використанням стандартних вузлів і комплектуючих. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для захисту газових і електричних плит від забруднень, що містить гнучку пластину 1 з термостійкого матеріалу з отвором 2 для введення пальника, який відрізняється тим, що пристрій містить щонайменше дві пластини 1 з отвором 2, при цьому поверхня пластин навколо отвору 2 виконана з дрібними радіально направленими гофрами 3. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
