Спосіб одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів

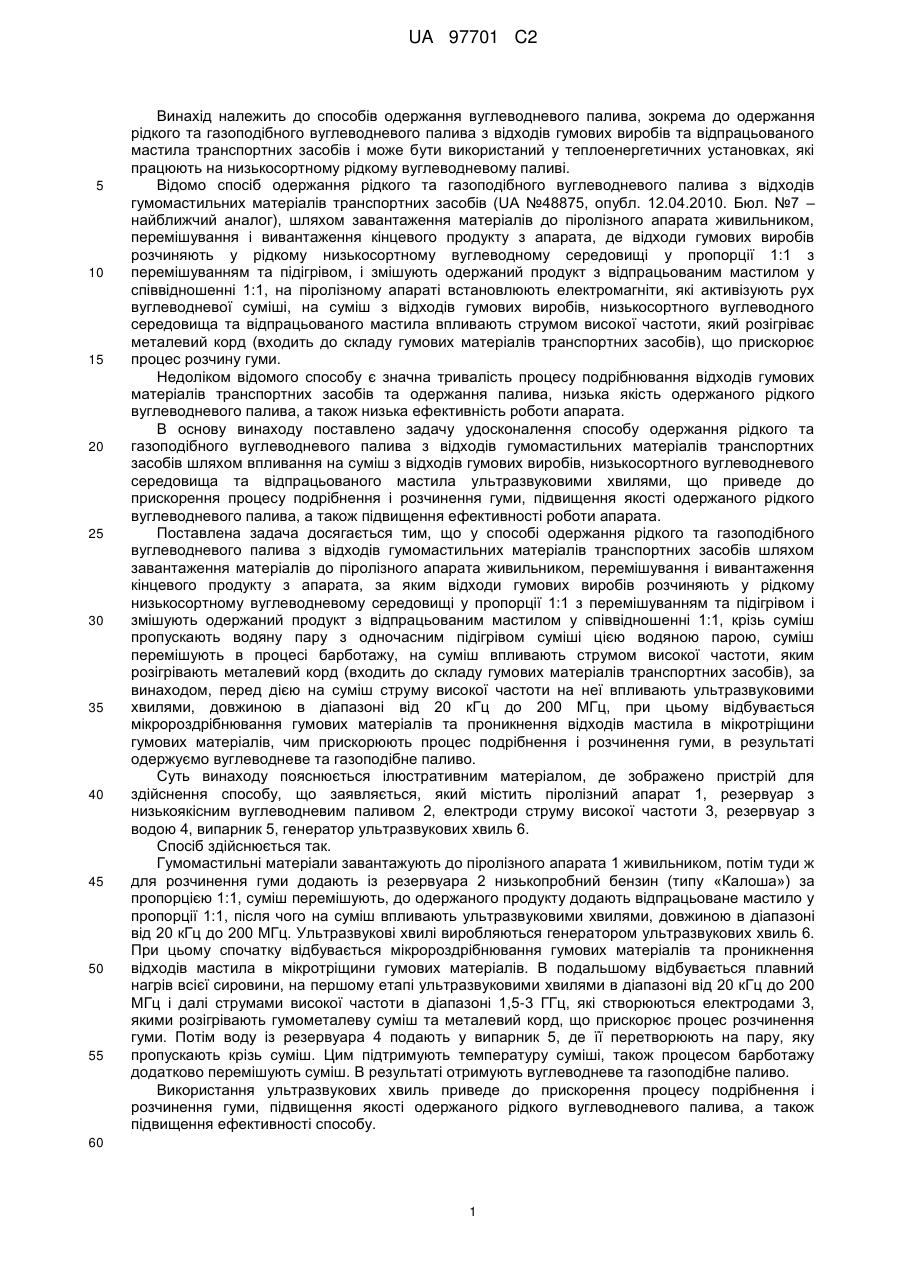

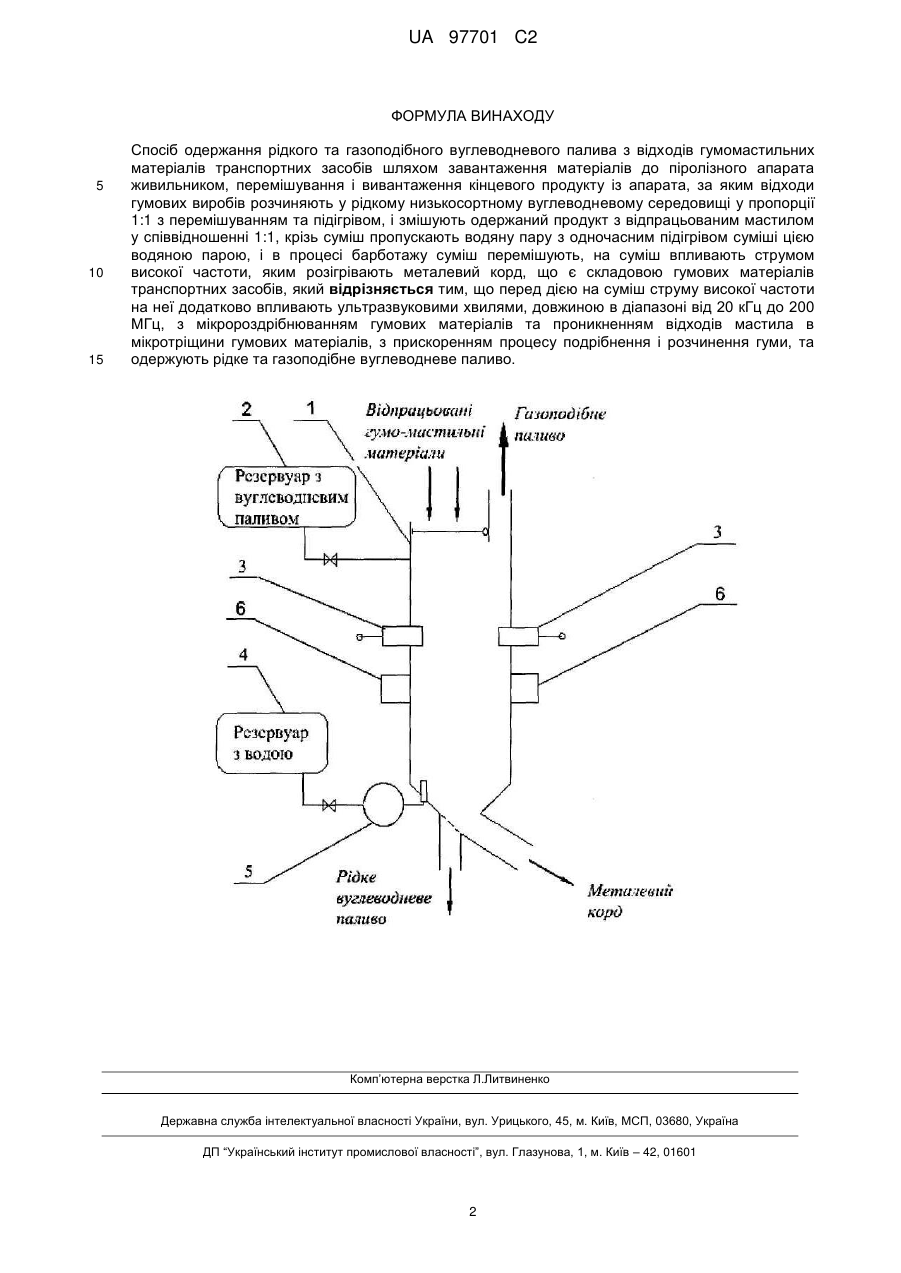

Реферат: Спосіб одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів, яке може бути використане в теплоенергетичних установках, які працюють на низькосортному рідкому вуглеводневому паливі. Спосіб здійснюють шляхом завантаження матеріалів до піролізного апарата живильником, перемішування і вивантаження кінцевого продукту із апарата, де відходи гумових виробів розчиняють у рідкому низькосортному вуглеводневому середовищі у пропорції 1:1 з перемішуванням та підігрівом, і змішують одержаний продукт з відпрацьованим мастилом у співвідношенні 1:1, крізь суміш пропускають водяну пару з одночасним підігрівом суміші цією водяною парою, суміш перемішують в процесі барботажу, на суміш впливають струмом високої частоти, яким розігрівають металевий корд, що входить до складу гумових матеріалів транспортних засобів, на суміш впливають ультразвуковими хвилями, чим прискорюють процес подрібнення і розчинення гуми. В процесі переробки відпрацьованих гумомастильних матеріалів одержують металевий корд, рідке та газоподібне паливо. UA 97701 C2 (12) UA 97701 C2 UA 97701 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до способів одержання вуглеводневого палива, зокрема до одержання рідкого та газоподібного вуглеводневого палива з відходів гумових виробів та відпрацьованого мастила транспортних засобів і може бути використаний у теплоенергетичних установках, які працюють на низькосортному рідкому вуглеводневому паливі. Відомо спосіб одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів (UA №48875, опубл. 12.04.2010. Бюл. №7 – найближчий аналог), шляхом завантаження матеріалів до піролізного апарата живильником, перемішування і вивантаження кінцевого продукту з апарата, де відходи гумових виробів розчиняють у рідкому низькосортному вуглеводному середовищі у пропорції 1:1 з перемішуванням та підігрівом, і змішують одержаний продукт з відпрацьованим мастилом у співвідношенні 1:1, на піролізному апараті встановлюють електромагніти, які активізують рух вуглеводневої суміші, на суміш з відходів гумових виробів, низькосортного вуглеводного середовища та відпрацьованого мастила впливають струмом високої частоти, який розігріває металевий корд (входить до складу гумових матеріалів транспортних засобів), що прискорює процес розчину гуми. Недоліком відомого способу є значна тривалість процесу подрібнювання відходів гумових матеріалів транспортних засобів та одержання палива, низька якість одержаного рідкого вуглеводневого палива, а також низька ефективність роботи апарата. В основу винаходу поставлено задачу удосконалення способу одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів шляхом впливання на суміш з відходів гумових виробів, низькосортного вуглеводневого середовища та відпрацьованого мастила ультразвуковими хвилями, що приведе до прискорення процесу подрібнення і розчинення гуми, підвищення якості одержаного рідкого вуглеводневого палива, а також підвищення ефективності роботи апарата. Поставлена задача досягається тим, що у способі одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів шляхом завантаження матеріалів до піролізного апарата живильником, перемішування і вивантаження кінцевого продукту з апарата, за яким відходи гумових виробів розчиняють у рідкому низькосортному вуглеводневому середовищі у пропорції 1:1 з перемішуванням та підігрівом і змішують одержаний продукт з відпрацьованим мастилом у співвідношенні 1:1, крізь суміш пропускають водяну пару з одночасним підігрівом суміші цією водяною парою, суміш перемішують в процесі барботажу, на суміш впливають струмом високої частоти, яким розігрівають металевий корд (входить до складу гумових матеріалів транспортних засобів), за винаходом, перед дією на суміш струму високої частоти на неї впливають ультразвуковими хвилями, довжиною в діапазоні від 20 кГц до 200 МГц, при цьому відбувається мікророздрібнювання гумових матеріалів та проникнення відходів мастила в мікротріщини гумових матеріалів, чим прискорюють процес подрібнення і розчинення гуми, в результаті одержуємо вуглеводневе та газоподібне паливо. Суть винаходу пояснюється ілюстративним матеріалом, де зображено пристрій для здійснення способу, що заявляється, який містить піролізний апарат 1, резервуар з низькоякісним вуглеводневим паливом 2, електроди струму високої частоти 3, резервуар з водою 4, випарник 5, генератор ультразвукових хвиль 6. Спосіб здійснюється так. Гумомастильні матеріали завантажують до піролізного апарата 1 живильником, потім туди ж для розчинення гуми додають із резервуара 2 низькопробний бензин (типу «Калоша») за пропорцією 1:1, суміш перемішують, до одержаного продукту додають відпрацьоване мастило у пропорції 1:1, після чого на суміш впливають ультразвуковими хвилями, довжиною в діапазоні від 20 кГц до 200 МГц. Ультразвукові хвилі виробляються генератором ультразвукових хвиль 6. При цьому спочатку відбувається мікророздрібнювання гумових матеріалів та проникнення відходів мастила в мікротріщини гумових матеріалів. В подальшому відбувається плавний нагрів всієї сировини, на першому етапі ультразвуковими хвилями в діапазоні від 20 кГц до 200 МГц і далі струмами високої частоти в діапазоні 1,5-3 ГГц, які створюються електродами 3, якими розігрівають гумометалеву суміш та металевий корд, що прискорює процес розчинення гуми. Потім воду із резервуара 4 подають у випарник 5, де її перетворюють на пару, яку пропускають крізь суміш. Цим підтримують температуру суміші, також процесом барботажу додатково перемішують суміш. В результаті отримують вуглеводневе та газоподібне паливо. Використання ультразвукових хвиль приведе до прискорення процесу подрібнення і розчинення гуми, підвищення якості одержаного рідкого вуглеводневого палива, а також підвищення ефективності способу. 60 1 UA 97701 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 Спосіб одержання рідкого та газоподібного вуглеводневого палива з відходів гумомастильних матеріалів транспортних засобів шляхом завантаження матеріалів до піролізного апарата живильником, перемішування і вивантаження кінцевого продукту із апарата, за яким відходи гумових виробів розчиняють у рідкому низькосортному вуглеводневому середовищі у пропорції 1:1 з перемішуванням та підігрівом, і змішують одержаний продукт з відпрацьованим мастилом у співвідношенні 1:1, крізь суміш пропускають водяну пару з одночасним підігрівом суміші цією водяною парою, і в процесі барботажу суміш перемішують, на суміш впливають струмом високої частоти, яким розігрівають металевий корд, що є складовою гумових матеріалів транспортних засобів, який відрізняється тим, що перед дією на суміш струму високої частоти на неї додатково впливають ультразвуковими хвилями, довжиною в діапазоні від 20 кГц до 200 МГц, з мікророздрібнюванням гумових матеріалів та проникненням відходів мастила в мікротріщини гумових матеріалів, з прискоренням процесу подрібнення і розчинення гуми, та одержують рідке та газоподібне вуглеводневе паливо. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
