Формула / Реферат

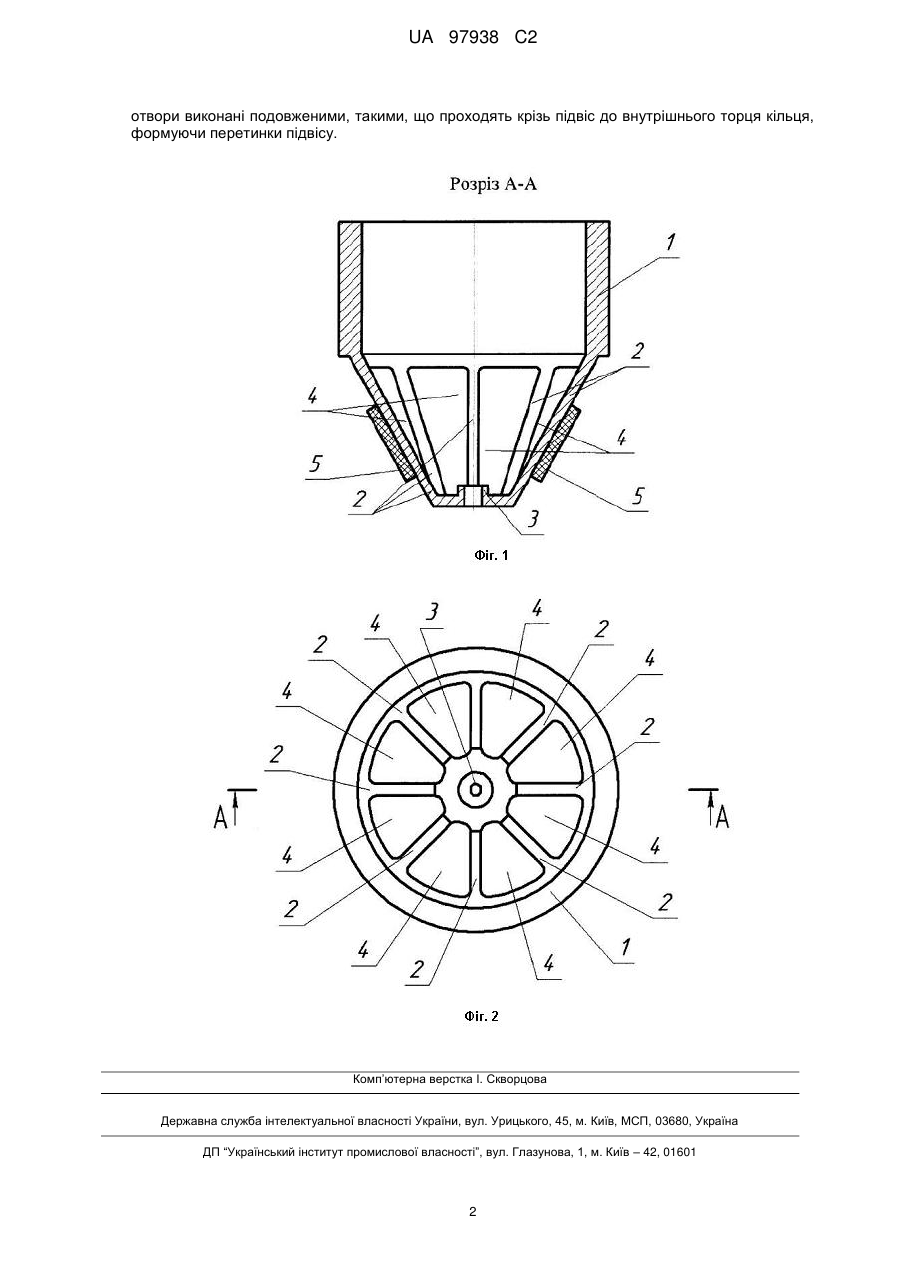

Резонатор коріолісового вібраційного гіроскопа, що містить циліндричне кільце та підвіс, а також нижню панель, яка з'єднана з кільцем за допомогою підвісу, який має отвори, що розділені перетинками, на яких розташовані п'єзоелектричні елементи, який відрізняється тим, що отвори виконані подовженими, такими, що проходять крізь підвіс до внутрішнього торця кільця, формуючи перетинки підвісу.

Текст

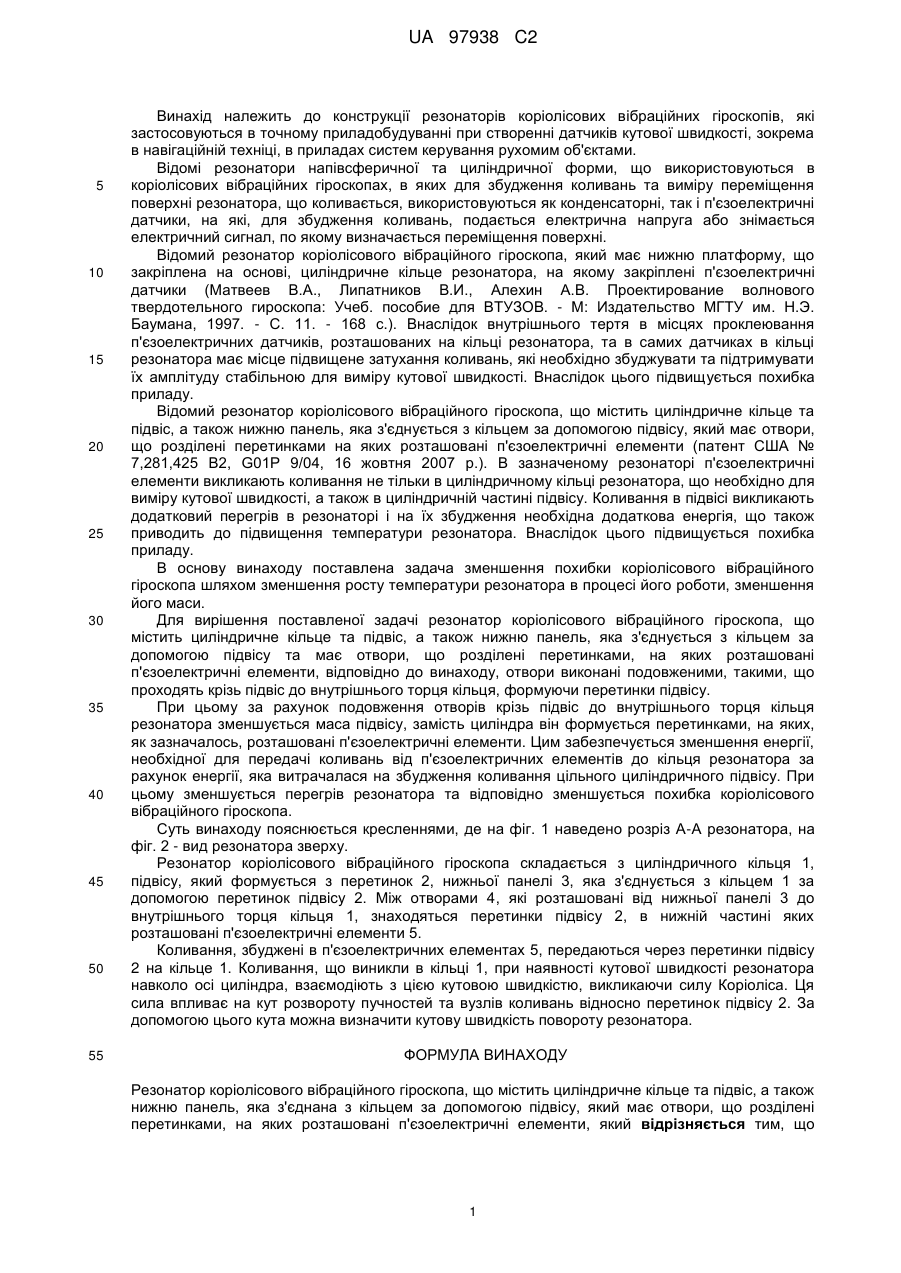

Реферат: Винахід належить до конструкції резонаторів коріолісових вібраційних гіроскопів, які застосовуються в точному приладобудуванні при створенні датчиків кутової швидкості, зокрема в навігаційній техніці, в приладах систем керування рухомим об'єктами. Винахід спрямований на зменшення похибки коріолісового вібраційного гіроскопа шляхом зменшення росту температури резонатора в процесі його роботи, зменшення його маси. Для вирішення поставленої задачі резонатор коріолісового вібраційного гіроскопа, що містить циліндричне кільце та підвіс, а також нижню панель, яка з'єднана з кільцем за допомогою підвісу, який має отвори, що розділені перетинками на яких розташовані п'єзоелектричні елементи, при цьому отвори виконані подовженими, такими, що проходять крізь підвіс до внутрішнього торця кільця, формуючи перетинки підвісу. Це дозволяє зменшити енергію, необхідну для збудження коливань в кільці, і відповідно перегрів резонатора. Цим досягається зменшення похибки гіроскопа. UA 97938 C2 (12) UA 97938 C2 UA 97938 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до конструкції резонаторів коріолісових вібраційних гіроскопів, які застосовуються в точному приладобудуванні при створенні датчиків кутової швидкості, зокрема в навігаційній техніці, в приладах систем керування рухомим об'єктами. Відомі резонатори напівсферичної та циліндричної форми, що використовуються в коріолісових вібраційних гіроскопах, в яких для збудження коливань та виміру переміщення поверхні резонатора, що коливається, використовуються як конденсаторні, так і п'єзоелектричні датчики, на які, для збудження коливань, подається електрична напруга або знімається електричний сигнал, по якому визначається переміщення поверхні. Відомий резонатор коріолісового вібраційного гіроскопа, який має нижню платформу, що закріплена на основі, циліндричне кільце резонатора, на якому закріплені п'єзоелектричні датчики (Матвеев В.А., Липатников В.И., Алехин А.В. Проектирование волнового твердотельного гироскопа: Учеб. пособие для ВТУЗОВ. - М: Издательство МГТУ им. Н.Э. Баумана, 1997. - С. 11. - 168 с.). Внаслідок внутрішнього тертя в місцях проклеювання п'єзоелектричних датчиків, розташованих на кільці резонатора, та в самих датчиках в кільці резонатора має місце підвищене затухання коливань, які необхідно збуджувати та підтримувати їх амплітуду стабільною для виміру кутової швидкості. Внаслідок цього підвищується похибка приладу. Відомий резонатор коріолісового вібраційного гіроскопа, що містить циліндричне кільце та підвіс, а також нижню панель, яка з'єднується з кільцем за допомогою підвісу, який має отвори, що розділені перетинками на яких розташовані п'єзоелектричні елементи (патент США № 7,281,425 В2, G01P 9/04, 16 жовтня 2007 р.). В зазначеному резонаторі п'єзоелектричні елементи викликають коливання не тільки в циліндричному кільці резонатора, що необхідно для виміру кутової швидкості, а також в циліндричній частині підвісу. Коливання в підвісі викликають додатковий перегрів в резонаторі і на їх збудження необхідна додаткова енергія, що також приводить до підвищення температури резонатора. Внаслідок цього підвищується похибка приладу. В основу винаходу поставлена задача зменшення похибки коріолісового вібраційного гіроскопа шляхом зменшення росту температури резонатора в процесі його роботи, зменшення його маси. Для вирішення поставленої задачі резонатор коріолісового вібраційного гіроскопа, що містить циліндричне кільце та підвіс, а також нижню панель, яка з'єднується з кільцем за допомогою підвісу та має отвори, що розділені перетинками, на яких розташовані п'єзоелектричні елементи, відповідно до винаходу, отвори виконані подовженими, такими, що проходять крізь підвіс до внутрішнього торця кільця, формуючи перетинки підвісу. При цьому за рахунок подовження отворів крізь підвіс до внутрішнього торця кільця резонатора зменшується маса підвісу, замість циліндра він формується перетинками, на яких, як зазначалось, розташовані п'єзоелектричні елементи. Цим забезпечується зменшення енергії, необхідної для передачі коливань від п'єзоелектричних елементів до кільця резонатора за рахунок енергії, яка витрачалася на збудження коливання цільного циліндричного підвісу. При цьому зменшується перегрів резонатора та відповідно зменшується похибка коріолісового вібраційного гіроскопа. Суть винаходу пояснюється кресленнями, де на фіг. 1 наведено розріз А-А резонатора, на фіг. 2 - вид резонатора зверху. Резонатор коріолісового вібраційного гіроскопа складається з циліндричного кільця 1, підвісу, який формується з перетинок 2, нижньої панелі 3, яка з'єднується з кільцем 1 за допомогою перетинок підвісу 2. Між отворами 4, які розташовані від нижньої панелі 3 до внутрішнього торця кільця 1, знаходяться перетинки підвісу 2, в нижній частині яких розташовані п'єзоелектричні елементи 5. Коливання, збуджені в п'єзоелектричних елементах 5, передаються через перетинки підвісу 2 на кільце 1. Коливання, що виникли в кільці 1, при наявності кутової швидкості резонатора навколо осі циліндра, взаємодіють з цією кутовою швидкістю, викликаючи силу Коріоліса. Ця сила впливає на кут розвороту пучностей та вузлів коливань відносно перетинок підвісу 2. За допомогою цього кута можна визначити кутову швидкість повороту резонатора. ФОРМУЛА ВИНАХОДУ Резонатор коріолісового вібраційного гіроскопа, що містить циліндричне кільце та підвіс, а також нижню панель, яка з'єднана з кільцем за допомогою підвісу, який має отвори, що розділені перетинками, на яких розташовані п'єзоелектричні елементи, який відрізняється тим, що 1 UA 97938 C2 отвори виконані подовженими, такими, що проходять крізь підвіс до внутрішнього торця кільця, формуючи перетинки підвісу. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Resonator of coriolis vibratory gyroscope

Автори англійською

Bondaruk Vsevolod Arseniiovych, Voznenko Viktoria Aliivna, Maliarov Serhii Prokopovych, Ponomarenko Anatolii Ivanovych, Tsiruk Viktor Hryhorovych, Yankelevych Hryhhorii Yevsiiovych

Назва патенту російською

Резонатор кориолисова вибрационного гироскопа

Автори російською

Бондарук Всеволод Арсеньевич, Возненко Виктория Витальевна, Маляров Сергей Прокопович, Пономаренко Анатолий Иванович, Цирук Виктор Григорьевич, Янкелевич Григорий Евсеевич

МПК / Мітки

МПК: G01C 19/56, G01P 9/00
