Зубна щітка

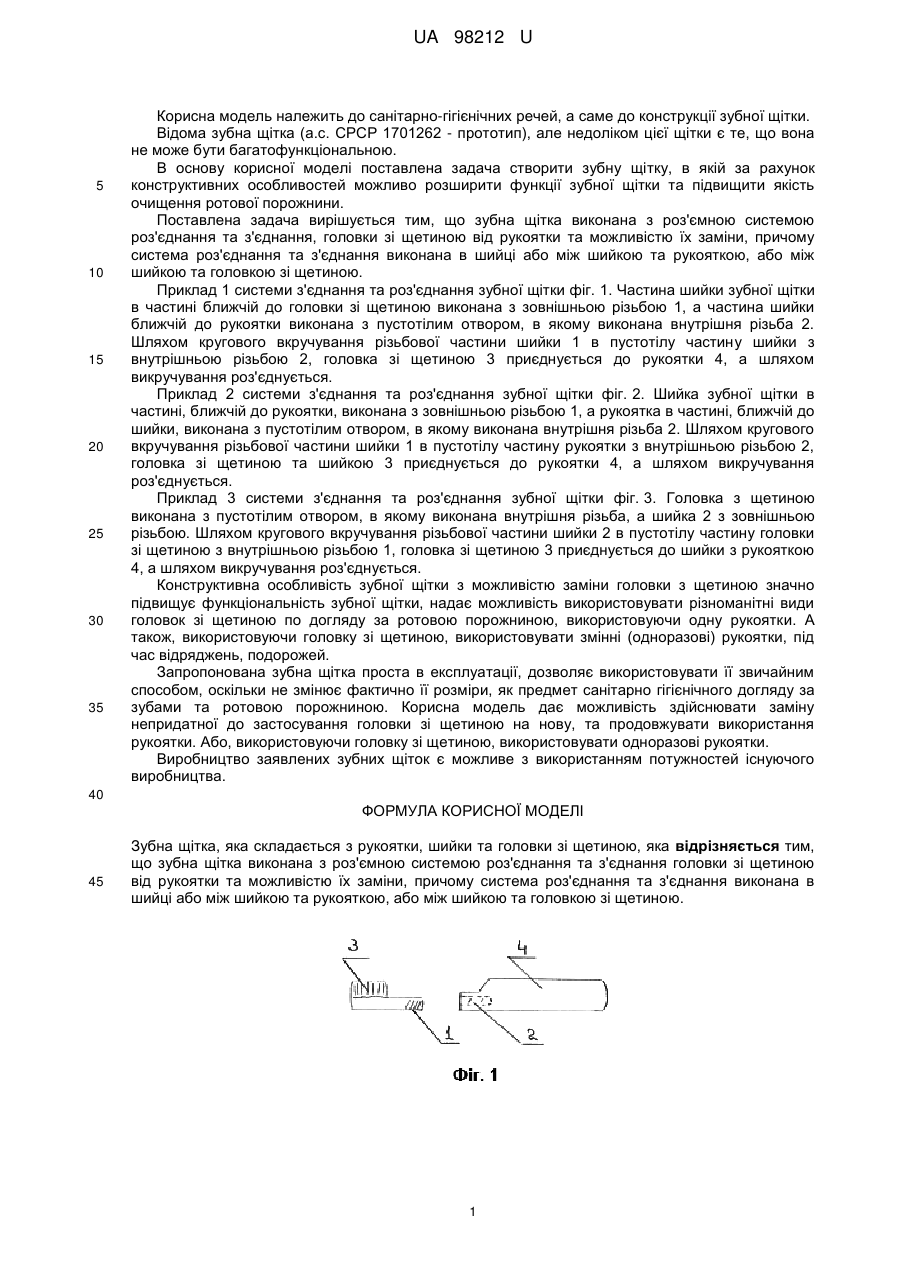

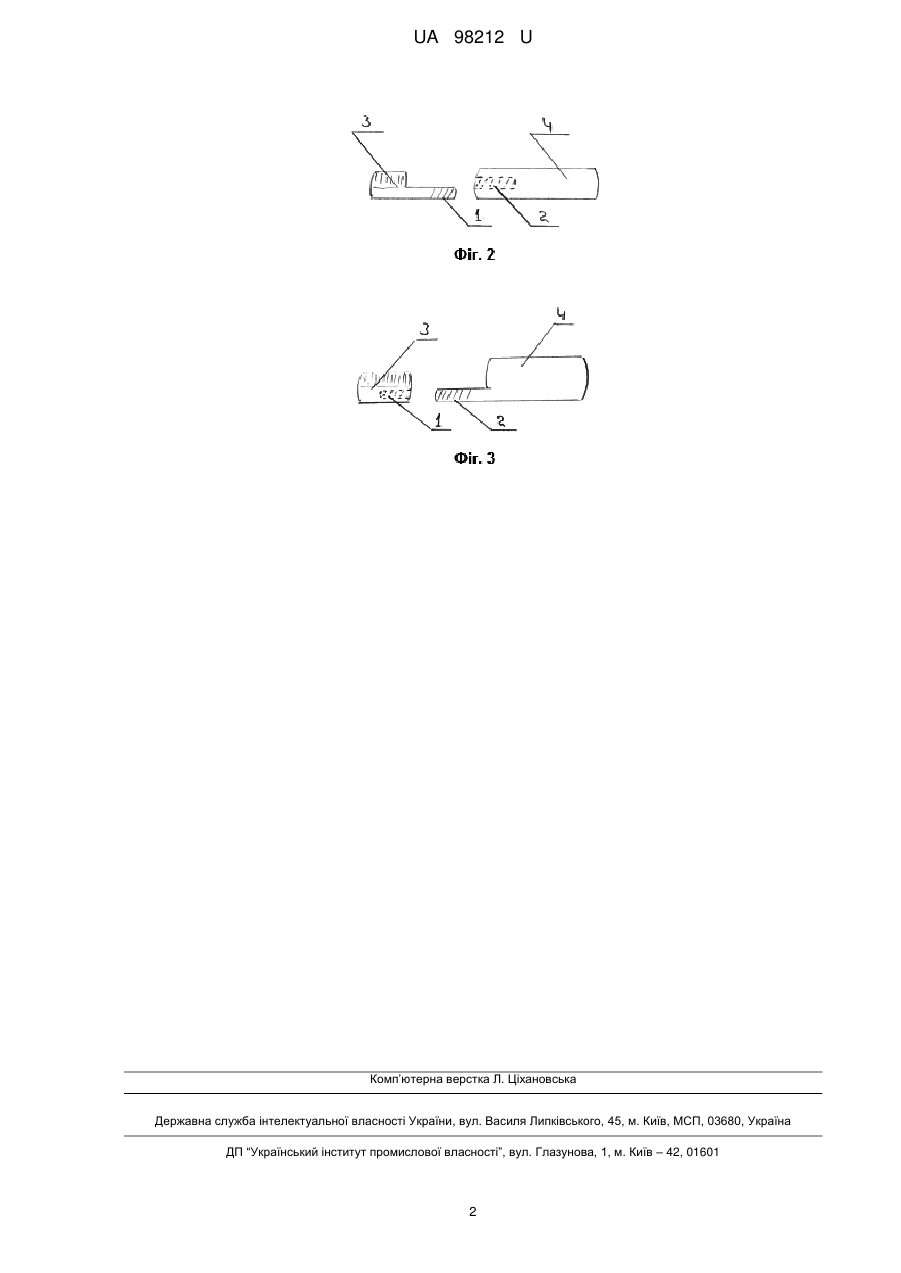

Реферат: UA 98212 U UA 98212 U 5 10 15 20 25 30 35 Корисна модель належить до санітарно-гігієнічних речей, а саме до конструкції зубної щітки. Відома зубна щітка (а.с. СРСР 1701262 - прототип), але недоліком цієї щітки є те, що вона не може бути багатофункціональною. В основу корисної моделі поставлена задача створити зубну щітку, в якій за рахунок конструктивних особливостей можливо розширити функції зубної щітки та підвищити якість очищення ротової порожнини. Поставлена задача вирішується тим, що зубна щітка виконана з роз'ємною системою роз'єднання та з'єднання, головки зі щетиною від рукоятки та можливістю їх заміни, причому система роз'єднання та з'єднання виконана в шийці або між шийкою та рукояткою, або між шийкою та головкою зі щетиною. Приклад 1 системи з'єднання та роз'єднання зубної щітки фіг. 1. Частина шийки зубної щітки в частині ближчій до головки зі щетиною виконана з зовнішньою різьбою 1, а частина шийки ближчій до рукоятки виконана з пустотілим отвором, в якому виконана внутрішня різьба 2. Шляхом кругового вкручування різьбової частини шийки 1 в пустотілу частину шийки з внутрішньою різьбою 2, головка зі щетиною 3 приєднується до рукоятки 4, а шляхом викручування роз'єднується. Приклад 2 системи з'єднання та роз'єднання зубної щітки фіг. 2. Шийка зубної щітки в частині, ближчій до рукоятки, виконана з зовнішньою різьбою 1, а рукоятка в частині, ближчій до шийки, виконана з пустотілим отвором, в якому виконана внутрішня різьба 2. Шляхом кругового вкручування різьбової частини шийки 1 в пустотілу частину рукоятки з внутрішньою різьбою 2, головка зі щетиною та шийкою 3 приєднується до рукоятки 4, а шляхом викручування роз'єднується. Приклад 3 системи з'єднання та роз'єднання зубної щітки фіг. 3. Головка з щетиною виконана з пустотілим отвором, в якому виконана внутрішня різьба, а шийка 2 з зовнішньою різьбою. Шляхом кругового вкручування різьбової частини шийки 2 в пустотілу частину головки зі щетиною з внутрішньою різьбою 1, головка зі щетиною 3 приєднується до шийки з рукояткою 4, а шляхом викручування роз'єднується. Конструктивна особливість зубної щітки з можливістю заміни головки з щетиною значно підвищує функціональність зубної щітки, надає можливість використовувати різноманітні види головок зі щетиною по догляду за ротовою порожниною, використовуючи одну рукоятки. А також, використовуючи головку зі щетиною, використовувати змінні (одноразові) рукоятки, під час відряджень, подорожей. Запропонована зубна щітка проста в експлуатації, дозволяє використовувати її звичайним способом, оскільки не змінює фактично її розміри, як предмет санітарно гігієнічного догляду за зубами та ротовою порожниною. Корисна модель дає можливість здійснювати заміну непридатної до застосування головки зі щетиною на нову, та продовжувати використання рукоятки. Або, використовуючи головку зі щетиною, використовувати одноразові рукоятки. Виробництво заявлених зубних щіток є можливе з використанням потужностей існуючого виробництва. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Зубна щітка, яка складається з рукоятки, шийки та головки зі щетиною, яка відрізняється тим, що зубна щітка виконана з роз'ємною системою роз'єднання та з'єднання головки зі щетиною від рукоятки та можливістю їх заміни, причому система роз'єднання та з'єднання виконана в шийці або між шийкою та рукояткою, або між шийкою та головкою зі щетиною. 1 UA 98212 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
