Ґрунтообробний робочий орган культиватора кпс

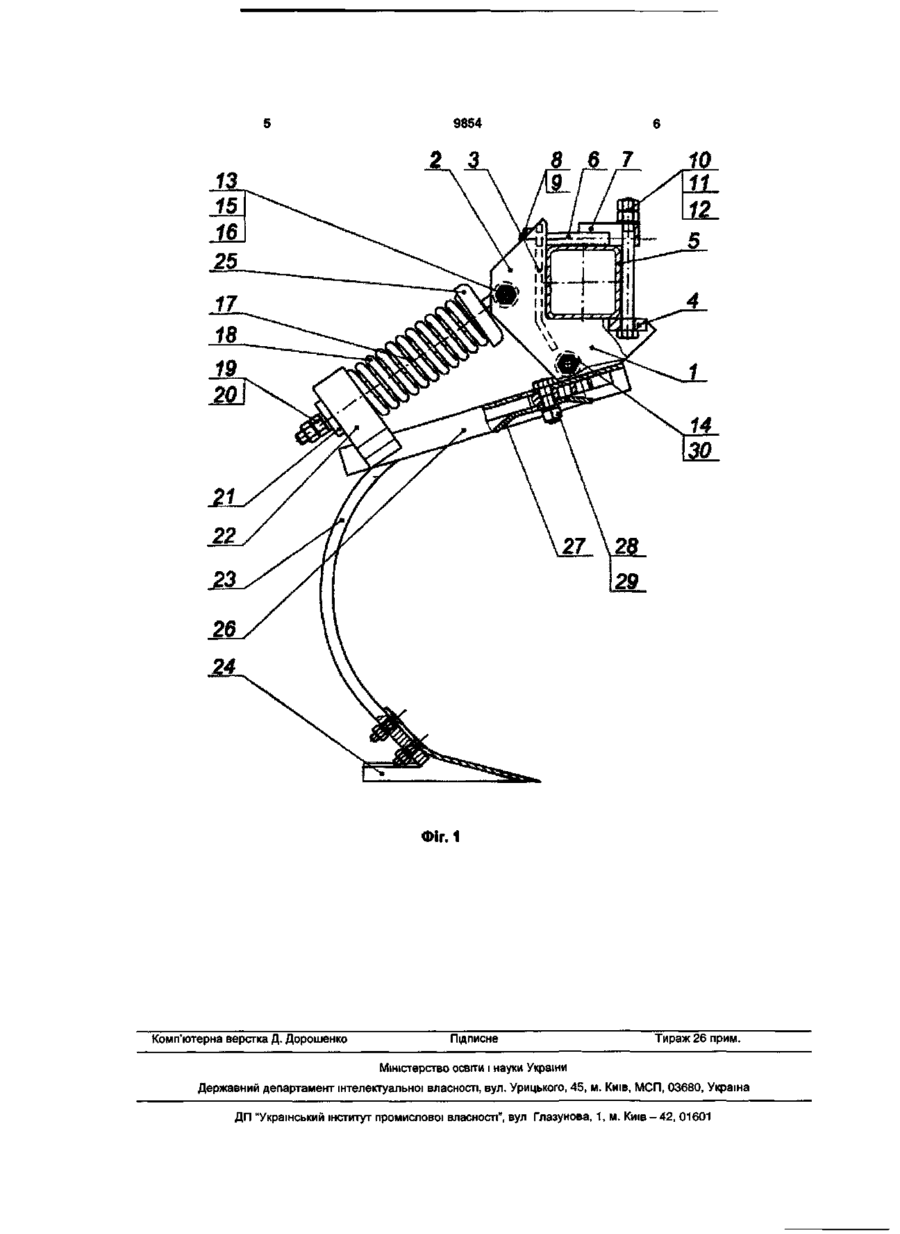

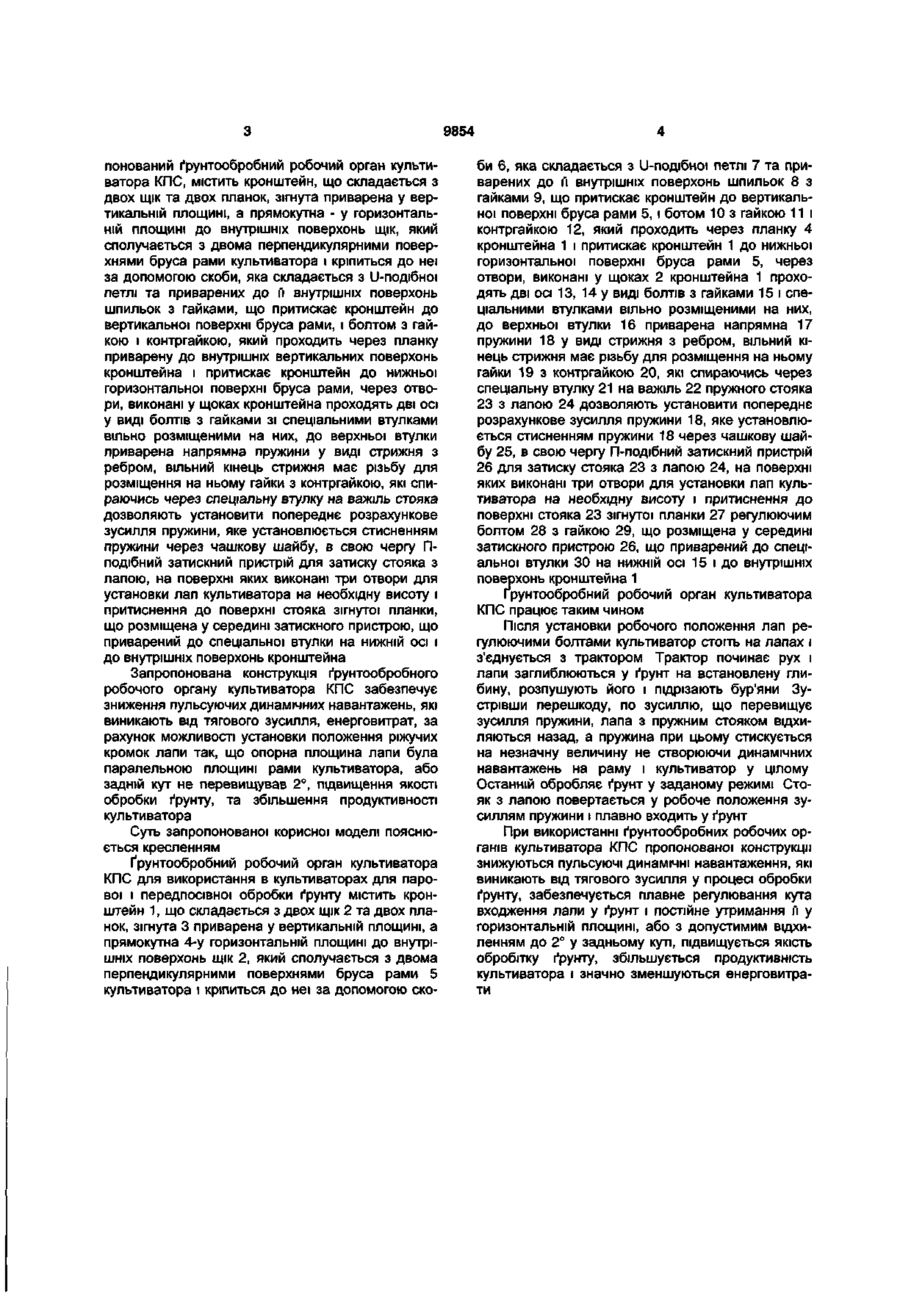

Ґрунтообробний робочий орган культиватора КПС, що містить кронштейн, пружний стояк з лапою, пружину і її напрямну, який відрізняється тим, що містить кронштейн, який складається з двох щік та двох планок, зігнута планка приварена у вертикальній площині, а прямокутна - у горизонтальній площині до внутрішніх поверхонь щік, який з єднаний з двома перпендикулярними поверхнями бруса рами культиватора і кріпиться до нього за допомогою скоби, яка складається з U-подібної петлі і приварених до її внутрішніх поверхонь шпильок з гайками та болтом з гайкою і контргайкою, який проходить через планку, приварену до внутрішніх вертикальних поверхонь кронштейна, через отвори, що виконані у щоках кронштейна, проходять дві осі у вигляді болтів з гайками з спеціальними втулками вільно розміщеними на них, до верхньої втулки приварена напрямна пружини у вигляді стрижня з ребром, вільний кінець стрижня має різьбу для розміщення на ньому гайки з контргайкою, чашкову шайбу, П-подібний затискний пристрій пружного стояка з лапою, на поверхні яких виконані три отвори, регулювальний болт з гайкою, що притискає до поверхні стояка зігнуту планку, яка розміщена усередині затискного пристрою, що приварений до спеціальної втулки на нижній осі і до внутрішніх поверхонь кронштейна. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме стосується конструкції ґрунтообробного робочого органу культиватора і може бути використана для парової і передпосівної обробки ґрунту у сільському та лісовому господарствах. Відомий ґрунтообробний робочий орган, який вміщує раму, шарнірне з'єднаний з нею стояк з розрихлюючим елементом, що розрихлює і пружину, шарнірне зв'язану з рамою і стояком, причому шарнір з'єднання пружини з рамою розташовано спереду шарніру з'єднання пружини зі стояком. Рама обладнана упором для взаємодії зі стояком, а пружина має гвинтовий механізм регулювання її натягу, при цьому пружина виконана плоскою, Sподібною, а упор виконано регульованим [а. с СРСР № 1568912, А01В35/20]. Недоліком даного робочого органу є те, що діючі на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в ґрунт, що знижує якість обробітку ґрунту і підвищує енерговитрати. Найбільш близьким аналогом робочого органу, що заявляється, вибраним як прототип, є робочий орган культиватора, який вміщує кронштейн, пру жинний стояк з лапою шарнірне зв'язаний з ним, пружину і її направляючу з'єднану з кронштейном і пружинним стояком [Культиватор комбинированный модели 726 // Почвообрабатывающие машины: [Проспект] Джон-Дир.- Printed Gtrmany. 12/00.-7/5/5]. Недоліком даного робочого органу є наявність значних пульсуючих динамічних навантажень, енерговитрат і не забезпечення необхідної якості обробітку ґрунту. В основу корисної моделі поставлена задача удосконалення конструкції ґрунтообробного робочого органу, яка дозволяє знизити пульсуючі динамічні навантаження, які виникають від тягового зусилля, підвищити якість обробки ґрунту, знизити енерговитрати. Пропонована конструкція ґрунтообробного робочого органу значно спрощена і забезпечує зниження пульсуючих динамічних навантажень, які виникають від тягового зусилля у процесі обробки ґрунту, плавне регулювання кута входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті. Поставлена задача вирішується тим, що про со ю 00 О) 9854 понований ґрунтообробний робочий орган культиватора КПС, містить кронштейн, що складається з двох щік та двох планок, зігнута приварена у вертикальній площині, а прямокутна - у горизонтальній площині до внутрішніх поверхонь щік, який сполучається з двома перпендикулярними поверхнями бруса рами культиватора і кріпиться до неї за допомогою скоби, яка складається з U-подібноі петлі та приварених до іі внутрішніх поверхонь шпильок з гайками, що притискає кронштейн до вертикальної поверхні бруса рами, і болтом з гайкою і контргайкою, який проходить через планку приварену до внутрішніх вертикальних поверхонь кронштейна і притискає кронштейн до нижньої горизонтальної поверхні бруса рами, через отвори, виконані у щоках кронштейна проходять дві осі у виді болтів з гайками зі спеціальними втулками вільно розміщеними на них, до верхньої втулки приварена напрямна пружини у виді стрижня з ребром, вільний кінець стрижня має різьбу для розміщення на ньому гайки з контргайкою, які спираючись через спеціальну втулку на важіль стояка дозволяютьустановити попереднє розрахункове зусилля пружини, яке установлюється стисненням пружини через чашкову шайбу, в свою чергу Пподібний затискний пристрій для затиску стояка з лапою, на поверхні яких виконані три отвори для установки лап культиватора на необхідну висоту і притиснення до поверхні стояка зігнутої планки, що розміщена у середині затискного пристрою, що приварений до спеціальної втулки на нижній осі і до внутрішніх поверхонь кронштейна Запропонована конструкція ґрунтообробного робочого органу культиватора КПС забезпечує зниження пульсуючих динамічних навантажень, які виникають від тягового зусилля, енерговитрат, за рахунок можливості установки положення ріжучих кромок лапи так, що опорна площина лапи була паралельною площині рами культиватора, або задній кут не перевищував 2°, підвищення якості обробки ґрунту, та збільшення продуктивності культиватора Суть запропонованої корисної моделі пояснюється кресленням Ґрунтообробний робочий орган культиватора КПС для використання в культиваторах для парової і передпосівної обробки ґрунту містить кронштейн 1, що складається з двох щік 2 та двох планок, зігнута 3 приварена у вертикальній площині, а прямокутна 4-у горизонтальній площині до внутрішніх поверхонь щік 2, який сполучається з двома перпендикулярними поверхнями бруса рами 5 культиватора і кріпиться до неї за допомогою ско би 6, яка складається з U-подібноі петлі 7 та приварених до м внутрішніх поверхонь шпильок 8 з гайками 9, що притискає кронштейн до вертикальної поверхні бруса рами 5, і ботом 10 з гайкою 11 і контргайкою 12, який проходить через планку 4 кронштейна 1 і притискає кронштейн 1 до нижньої горизонтальної поверхні бруса рами 5, через отвори, виконані у щоках 2 кронштейна 1 проходять дві осі 13, 14 у виді болтів з гайками 15 і спеціальними втулками вільно розміщеними на них, до верхньої втулки 16 приварена напрямна 17 пружини 18 у виді стрижня з ребром, вільний кінець стрижня має різьбу для розміщення на ньому гайки 19 з контргайкою 20, які спираючись через спеціальну втулку 21 на важіль 22 пружного стояка 23 з лапою 24 дозволяють установити попереднє розрахункове зусилля пружини 18, яке установлюється стисненням пружини 18 через чашкову шайбу 25, в свою чергу П-подібний затискний пристрій 26 для затиску стояка 23 з лапою 24, на поверхні яких виконані три отвори для установки лап культиватора на необхідну висоту і притиснення до поверхні стояка 23 зігнутої планки 27 регулюючим болтом 28 з гайкою 29, що розміщена у середині затискного пристрою 26, що приварений до спеціальної втулки ЗО на нижній осі 15 і до внутрішніх поверхонь кронштейна 1 Ґрунтообробний робочий орган культиватора КПС працює таким чином Після установки робочого положення лап регулюючими болтами культиватор стоїть на лапах і з'єднується з трактором Трактор починає рух і лапи заглиблюються у ґрунт на встановлену глибину, розпушують його і підрізають бур'яни Зустрівши перешкоду, по зусиллю, що перевищує зусилля пружини, лапа з пружним стояком відхиляються назад, а пружина при цьому стискується на незначну величину не створюючи динамічних навантажень на раму і культиватор у цілому Останній обробляє ґрунт у заданому режимі Стояк з лапою повертається у робоче положення зусиллям пружини і плавно входить у ґрунт При використанні ґрунтообробних робочих органів культиватора КПС пропонованої конструкції знижуються пульсуючі динамічні навантаження, які виникають від тягового зусилля у процесі обробки ґрунту, забезпечується плавне регулювання кута входження лапи у ґрунт і постійне утримання п у горизонтальній площині, або з допустимим відхиленням до 2° у задньому куті, підвищується якість обробітку ґрунту, збільшується продуктивність культиватора і значно зменшуються енерговитрати 9854 13 Фіг. 1 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
