Ґрунтообробний робочий орган культиватора кпе (підсилений)

Номер патенту: 9855

Опубліковано: 17.10.2005

Автор: Атрощенко Володимир Іванович

Завантажити PDF файл.

Формула / Реферат

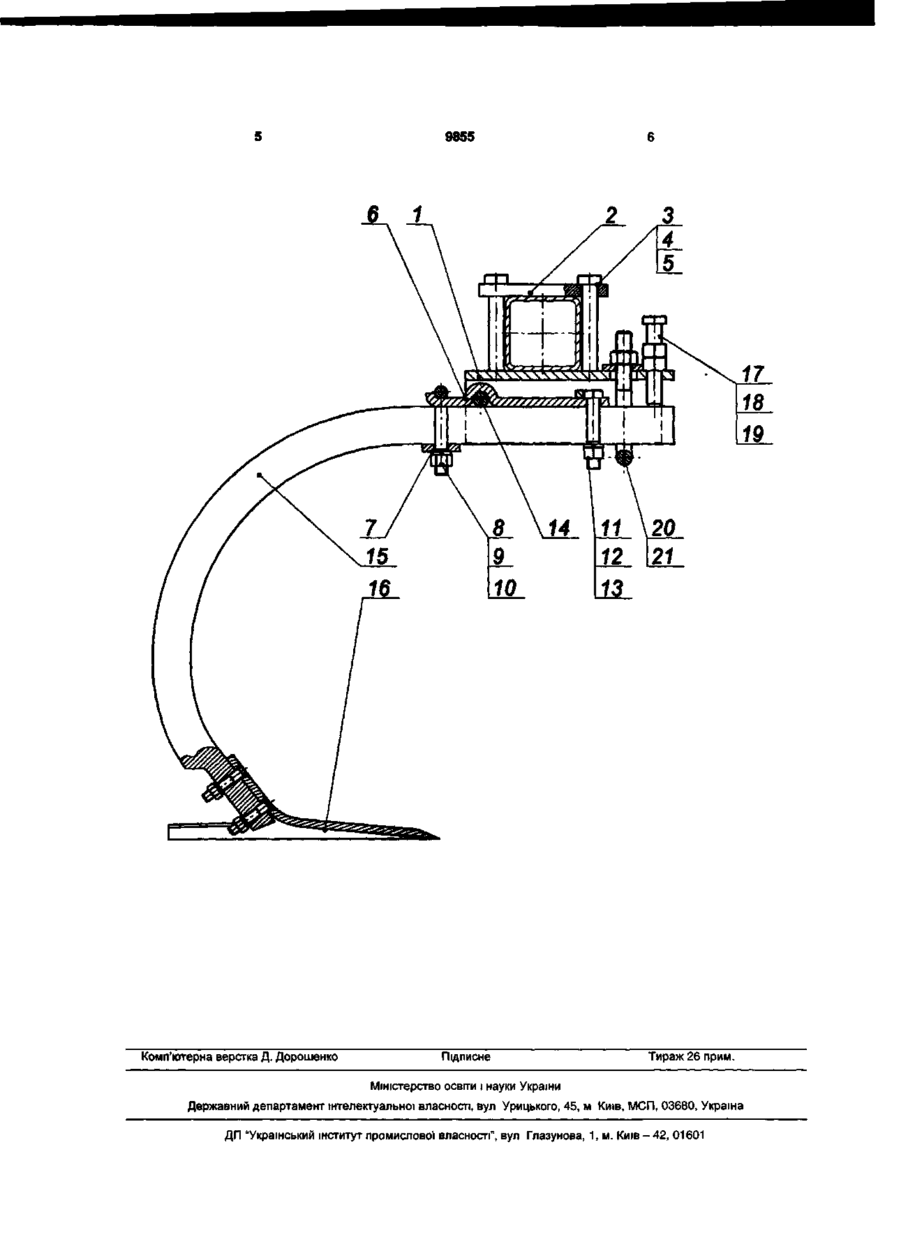

Ґрунтообробний робочий орган культиватора КПЕ (підсилений), що містить стояк з лапою, кронштейн, регулювальний гвинт з гайкою і контргайкою, який відрізняється тим, що містить П-подібний кронштейн, який за допомогою двох планок, чотирьох болтів з шайбами і гайками кріпиться до бруса рами культиватора, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої - болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейна, жорстко кріпиться до підсиленого стояка, та скобу з гайками, а регулювальний гвинт з гайкою і контргайкою розміщений на горизонтальній поверхні П-подібного кронштейна.

Текст

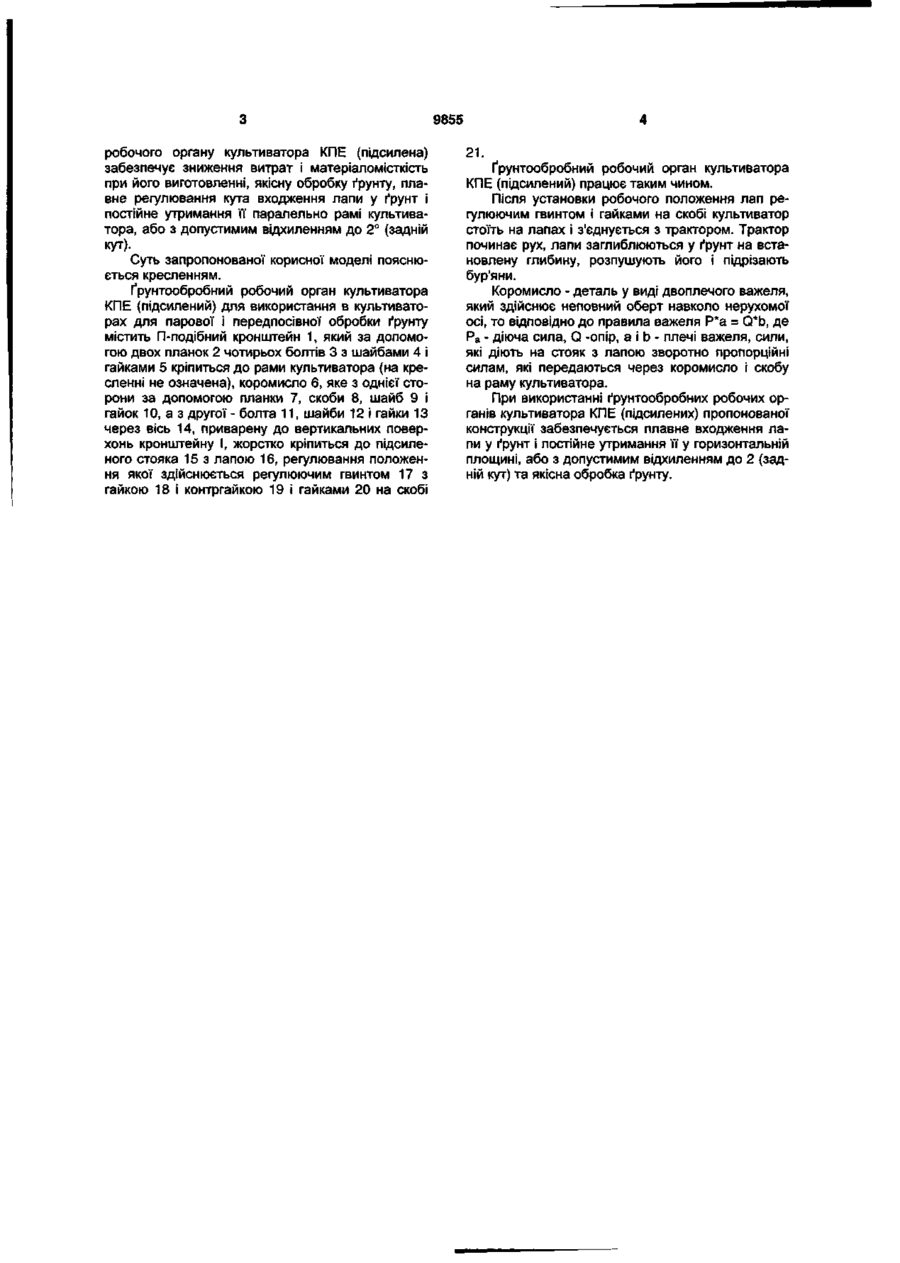

Ґрунтообробний робочий орган культиватора КПЕ (підсилений), що містить стояк з лапою, кронштейн, регулювальний гвинт з гайкою і контргайкою, який відрізняється тим, що містить П подібний кронштейн, який за допомогою двох планок, чотирьох болтів з шайбами і гайками кріпиться до бруса рами культиватора, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої - болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейна, жорстко кріпиться до підсиленого стояка, та скобу з гайками, а регулювальний гвинт з гайкою і контргайкою розміщений на горизонтальній поверхні П-подібного кронштейна. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме стосується конструкції ґрунтообробного робочого органу культиватора і може бути використана для парової і передпосівної обробки ґрунту у сільському та лісовому господарствах. Відомий ґрунтообробний робочий орган, який вміщує раму, шарнірно з'єднаний з нею стояк з розрихлюючим елементом, що розрихлює і пружину, шарнірно зв'язану з рамою і стояком, причому шарнір з'єднання пружини з рамою розташовано спереду шарніру з'єднання пружини зі стояком. Рама обладнана упором для взаємодії зі стояком, а пружина має гвинтовий механізм регулювання її натягу, при цьому пружина виконана плоскою, Sподібною, а упор виконано регульованим [а. с СРСР№ 1568912]. Недоліком даного робочого органу є те, що діючі на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в фунт, що знижує якість обробітку ґрунту і підвищує енерговитрати. Найбільш близьким аналогом робочого органу, що заявляється, вибраним як прототип, є ґрунтообробний робочий орган культиватора КПЕ-3,8 [Культиватор КПЕ-3,8: [Проспект] AT "Точмаш". Донецьк. - 2002. - 1 с-], який вміщує пружний стояк з лапою, що з'єднується з рамою кронштейном і тримачем, шарнірно зв'язаним з ним, пружини на скобі, регулюючий гвинт, упор. Загальними суттєвими ознаками відомого ґрунтообробного робочого органу та того, що за являється, є стояк з лапою, кронштейн та регулювальний гвинт з гайкою і контргайкою. Недоліком даного робочого органу є те, що діючі на робочій орган значні пульсуючі динамічні навантаження змінюють кут входження розрихлюючого елементу в ґрунт, що знижує якість обробітку ґрунту і підвищує енерговитрати. В основу корисної моделі поставлена задача спрощення конструкції ґрунтообробного робочого органу, яка дозволяє знизити витрати і матеріаломісткість при його виготовленні, забезпечити якісну обробку ґрунту. Пропонована конструкція ґрунтообробного робочого органу значно спрощена і забезпечує якісну обробку ґрунту, забезпечує плавне входження лапи в ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2° (задній кут). Поставлена задача вирішується тим, що пропонований ґрунтообробний робочий орган культиватора КПЕ (підсилений), містить П-подібний кронштейн, який за допомогою двох планок чотирьох болтів з шайбами і гайками кріпиться до рами культиватора, коромисло, яке з однієї сторони за допомогою планки, скоби, шайб і гайок, а з другої болта, шайби і гайки через вісь, приварену до вертикальних поверхонь кронштейну, жорстко кріпиться до підсиленого стояка з лапою, регулювання положення якої здійснюється регулюючим гвинтом з гайкою і контргайкою та гайками на скобі. Запропонована конструкція ґрунтообробного со ID Ю 00 О О) 9855 робочого органу культиватора КПЕ (підсилена) забезпечує зниження витрат і матеріаломісткість при його виготовленні, якісну обробку ґрунту, плавне регулювання кута входження лапи у ґрунт і постійне утримання її паралельно рамі культиватора, або з допустимим відхиленням до 2° (задній кут). Суть запропонованої корисної моделі пояснюється кресленням. Ґрунтообробний робочий орган культиватора КПЕ (підсилений) для використання в культиваторах для парової і передпосівної обробки ґрунту містить П-подібний кронштейн 1, який за допомогою двох планок 2 чотирьох болтів 3 з шайбами 4 і гайками 5 кріпиться до рами культиватора (на кресленні не означена), коромисло 6, яке з однієї сторони за допомогою планки 7, скоби 8, шайб 9 і гайок 10, а з другої - болта 11, шайби 12 і гайки 13 через вісь 14, приварену до вертикальних поверхонь кронштейну І, жорстко кріпиться до підсиленого стояка 15 з лапою 16, регулювання положення якої здійснюється регулюючим гвинтом 17 з гайкою 18 і контргайкою 19 і гайками 20 на скобі 21. Ґрунтообробний робочий орган культиватора КПЕ (підсилений)працює таким чином. Після установки робочого положення лап регулюючим гвинтом і гайками на скобі культиватор стоїть на лапах і з'єднується з трактором. Трактор починає рух, лапи заглиблюються у ґрунт на встановлену глибину, розпушують його і підрізають бур'яни. Коромисло - деталь у виді двоплечого важеля, який здійснює неповний оберт навколо нерухомої осі, то відповідно до правила важеля Р*а = Q*b, де Ра - діюча сила, Q -опір, а і b - плечі важеля, сили, які діють на стояк з лапою зворотно пропорційні силам, які передаються через коромисло і скобу на раму культиватора. При використанні ґрунтообробних робочих органів культиватора КПЕ (підсилених) пропонованої конструкції забезпечується плавне входження лапи у ґрунт і постійне утримання її у горизонтальній площині, або з допустимим відхиленням до 2 (задній кут) та якісна обробка ґрунту. 9855 19 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Soil cultivation working element of the kpe cultivator (reinforced)

Назва патенту російською

Почвообрабатывающий рабочий орган культиватора кпе (усиленный)

МПК / Мітки

МПК: A01B 35/20

Мітки: підсилений, робочий, культиватора, ґрунтообробний, кпе, орган
