Спосіб смугового обробітку ґрунту при вирощуванні сільськогосподарських культур

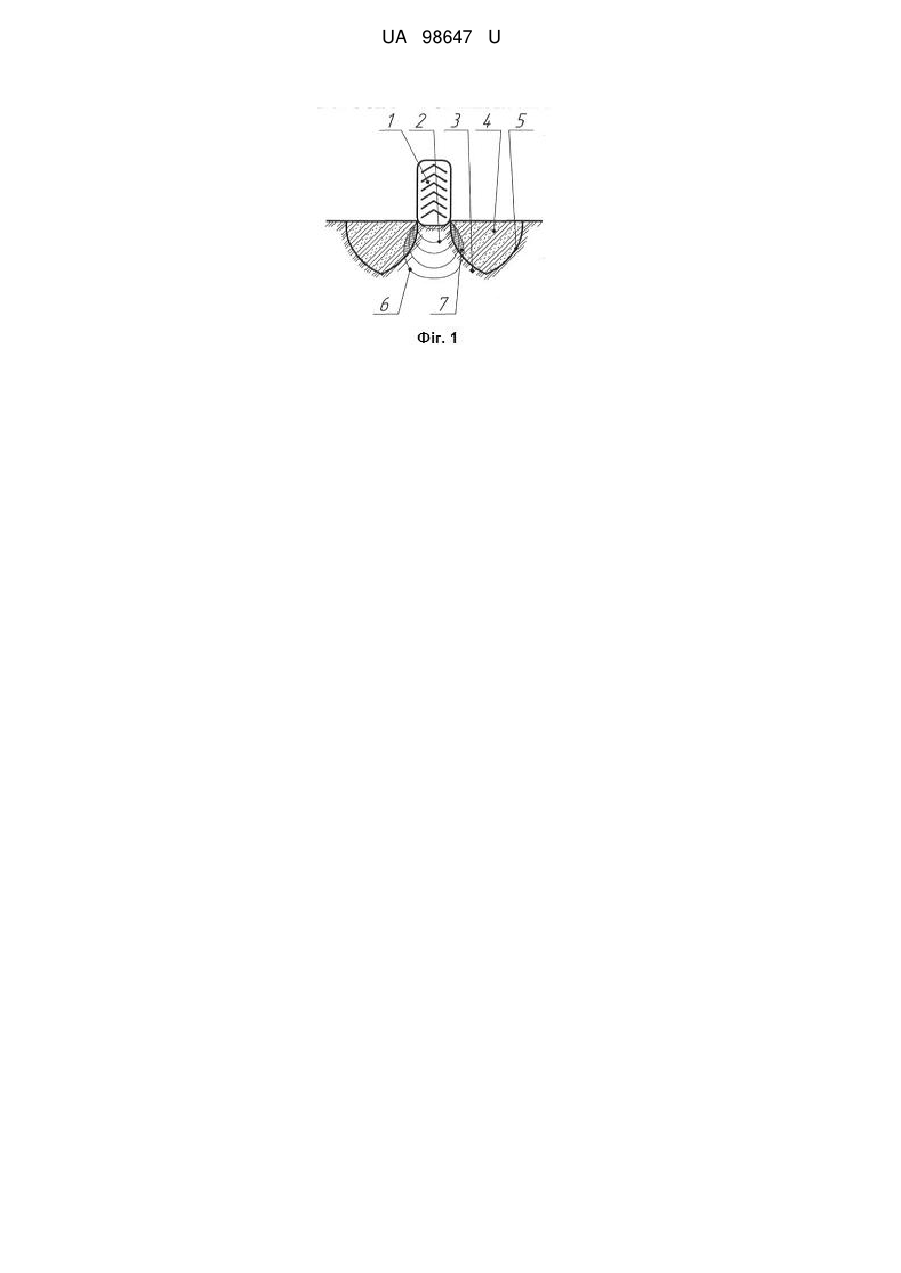

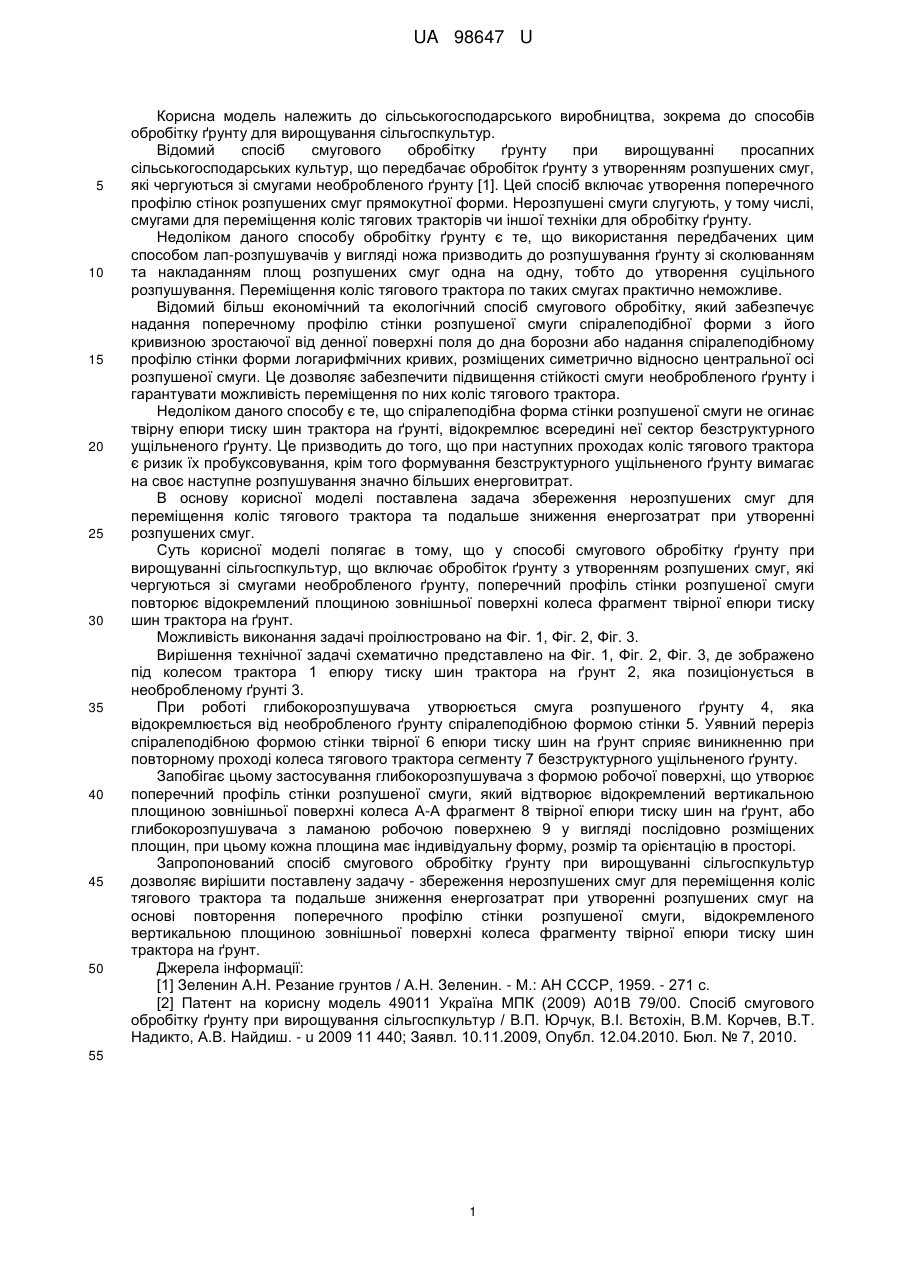

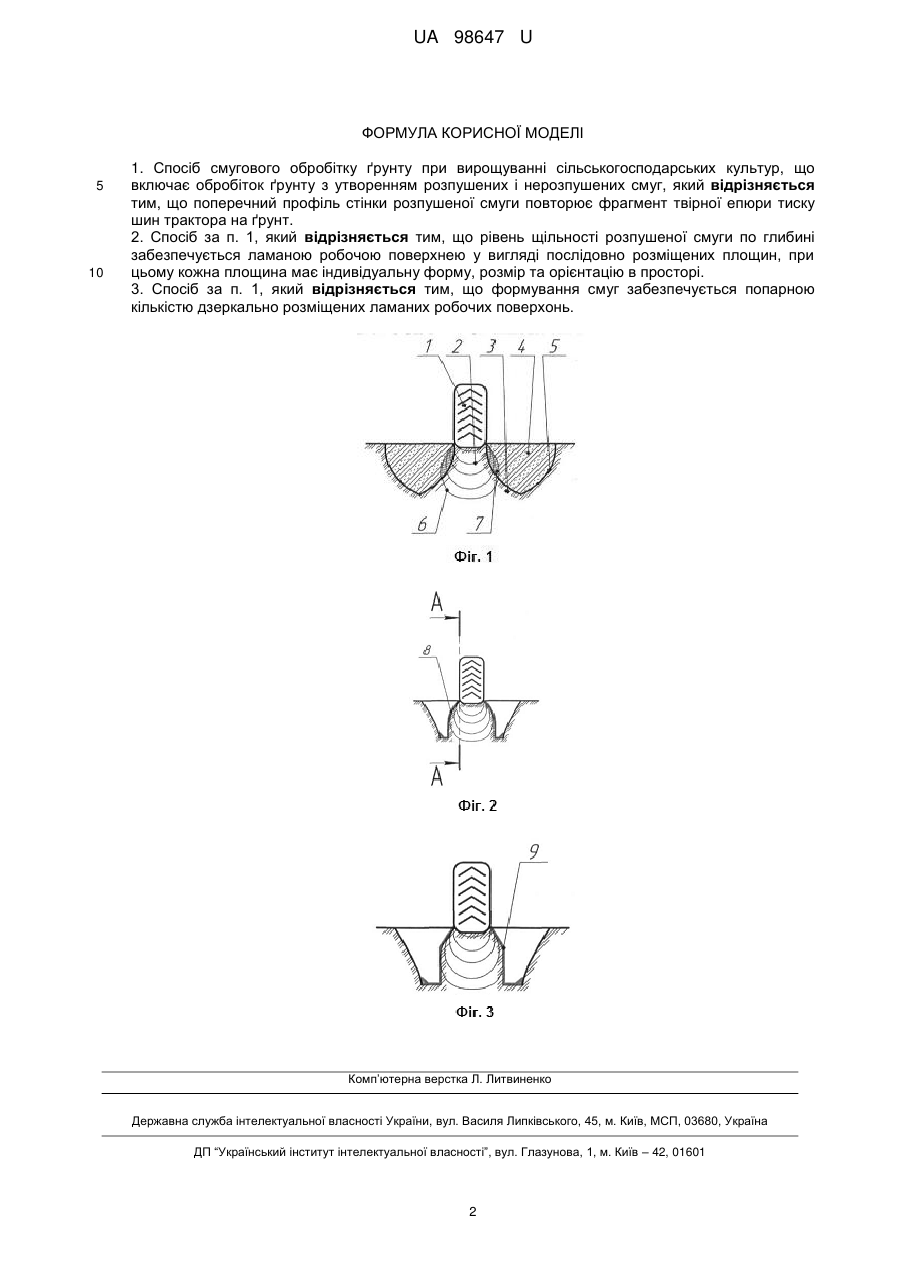

Реферат: Спосіб смугового обробітку ґрунту при вирощуванні сільськогосподарських культур включає обробіток ґрунту з утворенням розпушених і нерозпушених смуг. Поперечний профіль стінки розпушеної смуги повторює фрагмент твірної епюри тиску шин трактора на ґрунт. UA 98647 U (12) UA 98647 U UA 98647 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського виробництва, зокрема до способів обробітку ґрунту для вирощування сільгоспкультур. Відомий спосіб смугового обробітку ґрунту при вирощуванні просапних сільськогосподарських культур, що передбачає обробіток ґрунту з утворенням розпушених смуг, які чергуються зі смугами необробленого ґрунту [1]. Цей спосіб включає утворення поперечного профілю стінок розпушених смуг прямокутної форми. Нерозпушені смуги слугують, у тому числі, смугами для переміщення коліс тягових тракторів чи іншої техніки для обробітку ґрунту. Недоліком даного способу обробітку ґрунту є те, що використання передбачених цим способом лап-розпушувачів у вигляді ножа призводить до розпушування ґрунту зі сколюванням та накладанням площ розпушених смуг одна на одну, тобто до утворення суцільного розпушування. Переміщення коліс тягового трактора по таких смугах практично неможливе. Відомий більш економічний та екологічний спосіб смугового обробітку, який забезпечує надання поперечному профілю стінки розпушеної смуги спіралеподібної форми з його кривизною зростаючої від денної поверхні поля до дна борозни або надання спіралеподібному профілю стінки форми логарифмічних кривих, розміщених симетрично відносно центральної осі розпушеної смуги. Це дозволяє забезпечити підвищення стійкості смуги необробленого ґрунту і гарантувати можливість переміщення по них коліс тягового трактора. Недоліком даного способу є те, що спіралеподібна форма стінки розпушеної смуги не огинає твірну епюри тиску шин трактора на ґрунті, відокремлює всередині неї сектор безструктурного ущільненого ґрунту. Це призводить до того, що при наступних проходах коліс тягового трактора є ризик їх пробуксовування, крім того формування безструктурного ущільненого ґрунту вимагає на своє наступне розпушування значно більших енерговитрат. В основу корисної моделі поставлена задача збереження нерозпушених смуг для переміщення коліс тягового трактора та подальше зниження енергозатрат при утворенні розпушених смуг. Суть корисної моделі полягає в тому, що у способі смугового обробітку ґрунту при вирощуванні сільгоспкультур, що включає обробіток ґрунту з утворенням розпушених смуг, які чергуються зі смугами необробленого ґрунту, поперечний профіль стінки розпушеної смуги повторює відокремлений площиною зовнішньої поверхні колеса фрагмент твірної епюри тиску шин трактора на ґрунт. Можливість виконання задачі проілюстровано на Фіг. 1, Фіг. 2, Фіг. 3. Вирішення технічної задачі схематично представлено на Фіг. 1, Фіг. 2, Фіг. 3, де зображено під колесом трактора 1 епюру тиску шин трактора на ґрунт 2, яка позиціонується в необробленому ґрунті 3. При роботі глибокорозпушувача утворюється смуга розпушеного ґрунту 4, яка відокремлюється від необробленого ґрунту спіралеподібною формою стінки 5. Уявний переріз спіралеподібною формою стінки твірної 6 епюри тиску шин на ґрунт сприяє виникненню при повторному проході колеса тягового трактора сегменту 7 безструктурного ущільненого ґрунту. Запобігає цьому застосування глибокорозпушувача з формою робочої поверхні, що утворює поперечний профіль стінки розпушеної смуги, який відтворює відокремлений вертикальною площиною зовнішньої поверхні колеса А-А фрагмент 8 твірної епюри тиску шин на ґрунт, або глибокорозпушувача з ламаною робочою поверхнею 9 у вигляді послідовно розміщених площин, при цьому кожна площина має індивідуальну форму, розмір та орієнтацію в просторі. Запропонований спосіб смугового обробітку ґрунту при вирощуванні сільгоспкультур дозволяє вирішити поставлену задачу - збереження нерозпушених смуг для переміщення коліс тягового трактора та подальше зниження енергозатрат при утворенні розпушених смуг на основі повторення поперечного профілю стінки розпушеної смуги, відокремленого вертикальною площиною зовнішньої поверхні колеса фрагменту твірної епюри тиску шин трактора на ґрунт. Джерела інформації: [1] Зеленин А.Н. Резание грунтов / А.Н. Зеленин. - М.: АН СССР, 1959. - 271 с. [2] Патент на корисну модель 49011 Україна МПК (2009) А01В 79/00. Спосіб смугового обробітку ґрунту при вирощування сільгоспкультур / В.П. Юрчук, В.І. Вєтохін, В.М. Корчев, В.Т. Надикто, А.В. Найдиш. - u 2009 11 440; Заявл. 10.11.2009, Опубл. 12.04.2010. Бюл. № 7, 2010. 55 1 UA 98647 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Спосіб смугового обробітку ґрунту при вирощуванні сільськогосподарських культур, що включає обробіток ґрунту з утворенням розпушених і нерозпушених смуг, який відрізняється тим, що поперечний профіль стінки розпушеної смуги повторює фрагмент твірної епюри тиску шин трактора на ґрунт. 2. Спосіб за п. 1, який відрізняється тим, що рівень щільності розпушеної смуги по глибині забезпечується ламаною робочою поверхнею у вигляді послідовно розміщених площин, при цьому кожна площина має індивідуальну форму, розмір та орієнтацію в просторі. 3. Спосіб за п. 1, який відрізняється тим, що формування смуг забезпечується попарною кількістю дзеркально розміщених ламаних робочих поверхонь. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
