Віскозиметр с-2

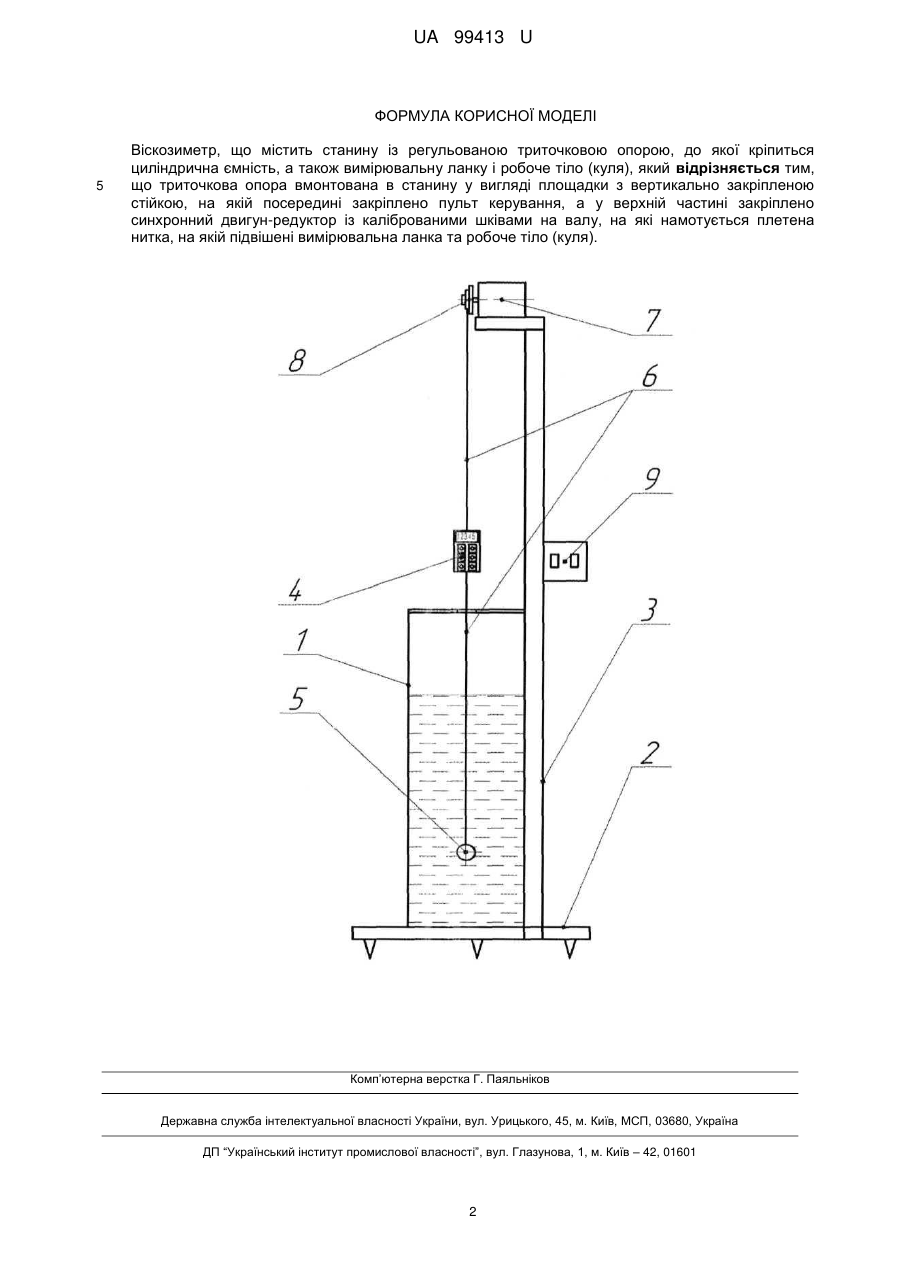

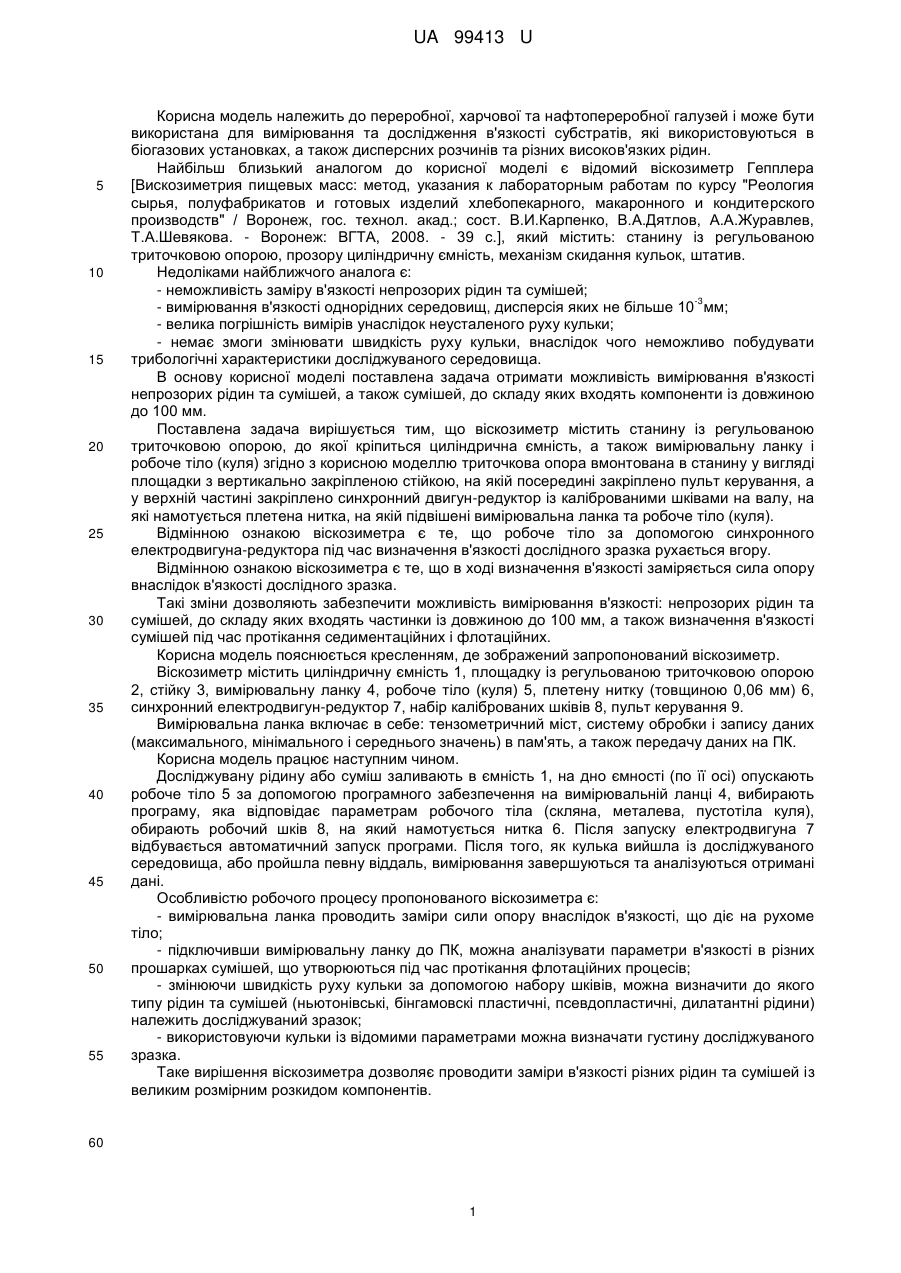

Реферат: Віскозиметр містить станину із регульованою триточковою опорою, до якої кріпиться циліндрична ємність, а також вимірювальну ланку і робоче тіло (куля). Триточкова опора вмонтована в станину у вигляді площадки з вертикально закріпленою стійкою. На станині посередині закріплено пульт керування. У верхній частині закріплено синхронний двигунредуктор із каліброваними шківами на валу, на які намотується плетена нитка, на якій підвішені вимірювальна ланка та робоче тіло (куля). UA 99413 U (54) ВІСКОЗИМЕТР С-2 UA 99413 U UA 99413 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до переробної, харчової та нафтопереробної галузей і може бути використана для вимірювання та дослідження в'язкості субстратів, які використовуються в біогазових установках, а також дисперсних розчинів та різних високов'язких рідин. Найбільш близький аналогом до корисної моделі є відомий віскозиметр Гепплера [Вискозиметрия пищевых масс: метод, указания к лабораторным работам по курсу "Реология сырья, полуфабрикатов и готовых изделий хлебопекарного, макаронного и кондитерского производств" / Воронеж, гос. технол. акад.; сост. В.И.Карпенко, В.А.Дятлов, А.А.Журавлев, Т.А.Шевякова. - Воронеж: ВГТА, 2008. - 39 с.], який містить: станину із регульованою триточковою опорою, прозору циліндричну ємність, механізм скидання кульок, штатив. Недоліками найближчого аналога є: - неможливість заміру в'язкості непрозорих рідин та сумішей; -3 - вимірювання в'язкості однорідних середовищ, дисперсія яких не більше 10 мм; - велика погрішність вимірів унаслідок неусталеного руху кульки; - немає змоги змінювати швидкість руху кульки, внаслідок чого неможливо побудувати трибологічні характеристики досліджуваного середовища. В основу корисної моделі поставлена задача отримати можливість вимірювання в'язкості непрозорих рідин та сумішей, а також сумішей, до складу яких входять компоненти із довжиною до 100 мм. Поставлена задача вирішується тим, що віскозиметр містить станину із регульованою триточковою опорою, до якої кріпиться циліндрична ємність, а також вимірювальну ланку і робоче тіло (куля) згідно з корисною моделлю триточкова опора вмонтована в станину у вигляді площадки з вертикально закріпленою стійкою, на якій посередині закріплено пульт керування, а у верхній частині закріплено синхронний двигун-редуктор із каліброваними шківами на валу, на які намотується плетена нитка, на якій підвішені вимірювальна ланка та робоче тіло (куля). Відмінною ознакою віскозиметра є те, що робоче тіло за допомогою синхронного електродвигуна-редуктора під час визначення в'язкості дослідного зразка рухається вгору. Відмінною ознакою віскозиметра є те, що в ході визначення в'язкості заміряється сила опору внаслідок в'язкості дослідного зразка. Такі зміни дозволяють забезпечити можливість вимірювання в'язкості: непрозорих рідин та сумішей, до складу яких входять частинки із довжиною до 100 мм, а також визначення в'язкості сумішей під час протікання седиментаційних і флотаційних. Корисна модель пояснюється кресленням, де зображений запропонований віскозиметр. Віскозиметр містить циліндричну ємність 1, площадку із регульованою триточковою опорою 2, стійку 3, вимірювальну ланку 4, робоче тіло (куля) 5, плетену нитку (товщиною 0,06 мм) 6, синхронний електродвигун-редуктор 7, набір каліброваних шківів 8, пульт керування 9. Вимірювальна ланка включає в себе: тензометричний міст, систему обробки і запису даних (максимального, мінімального і середнього значень) в пам'ять, а також передачу даних на ПК. Корисна модель працює наступним чином. Досліджувану рідину або суміш заливають в ємність 1, на дно ємності (по її осі) опускають робоче тіло 5 за допомогою програмного забезпечення на вимірювальній ланці 4, вибирають програму, яка відповідає параметрам робочого тіла (скляна, металева, пустотіла куля), обирають робочий шків 8, на який намотується нитка 6. Після запуску електродвигуна 7 відбувається автоматичний запуск програми. Після того, як кулька вийшла із досліджуваного середовища, або пройшла певну віддаль, вимірювання завершуються та аналізуються отримані дані. Особливістю робочого процесу пропонованого віскозиметра є: - вимірювальна ланка проводить заміри сили опору внаслідок в'язкості, що діє на рухоме тіло; - підключивши вимірювальну ланку до ПК, можна аналізувати параметри в'язкості в різних прошарках сумішей, що утворюються під час протікання флотаційних процесів; - змінюючи швидкість руху кульки за допомогою набору шківів, можна визначити до якого типу рідин та сумішей (ньютонівські, бінгамовскі пластичні, псевдопластичні, дилатантні рідини) належить досліджуваний зразок; - використовуючи кульки із відомими параметрами можна визначати густину досліджуваного зразка. Таке вирішення віскозиметра дозволяє проводити заміри в'язкості різних рідин та сумішей із великим розмірним розкидом компонентів. 60 1 UA 99413 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віскозиметр, що містить станину із регульованою триточковою опорою, до якої кріпиться циліндрична ємність, а також вимірювальну ланку і робоче тіло (куля), який відрізняється тим, що триточкова опора вмонтована в станину у вигляді площадки з вертикально закріпленою стійкою, на якій посередині закріплено пульт керування, а у верхній частині закріплено синхронний двигун-редуктор із каліброваними шківами на валу, на які намотується плетена нитка, на якій підвішені вимірювальна ланка та робоче тіло (куля). Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
