Ротаційний віскозиметр
Номер патенту: 36056
Опубліковано: 10.10.2008
Автори: Зайківський Олександр Болеславович, Швець Юрій Володимирович, Воробйов Віталій Іванович, Єршова Емма Олександрівна
Формула / Реферат
Ротаційний віскозиметр, який містить коаксіально розташовані ємкість для досліджуваного середовища, донна частина якої виконана у вигляді циліндричного виступу, зовнішній вимірювальний циліндр, виконаний з радіальними отворами, і внутрішній вимірювальний циліндр, зв'язаний із системою виміру крутильного моменту, при цьому зовнішній вимірювальний циліндр виконаний зв'язаним з приводом обертання, який відрізняється тим, що над внутрішнім вимірювальним циліндром додатково встановлений пустотілий циліндр, зовнішній діаметр якого виконаний рівним діаметру внутрішнього вимірювального циліндра, при цьому нижні крайки радіальних отворів, що виконані на зовнішньому вимірювальному циліндрі, виконані розташованими вище верхнього торця внутрішнього вимірювального циліндра.
Текст

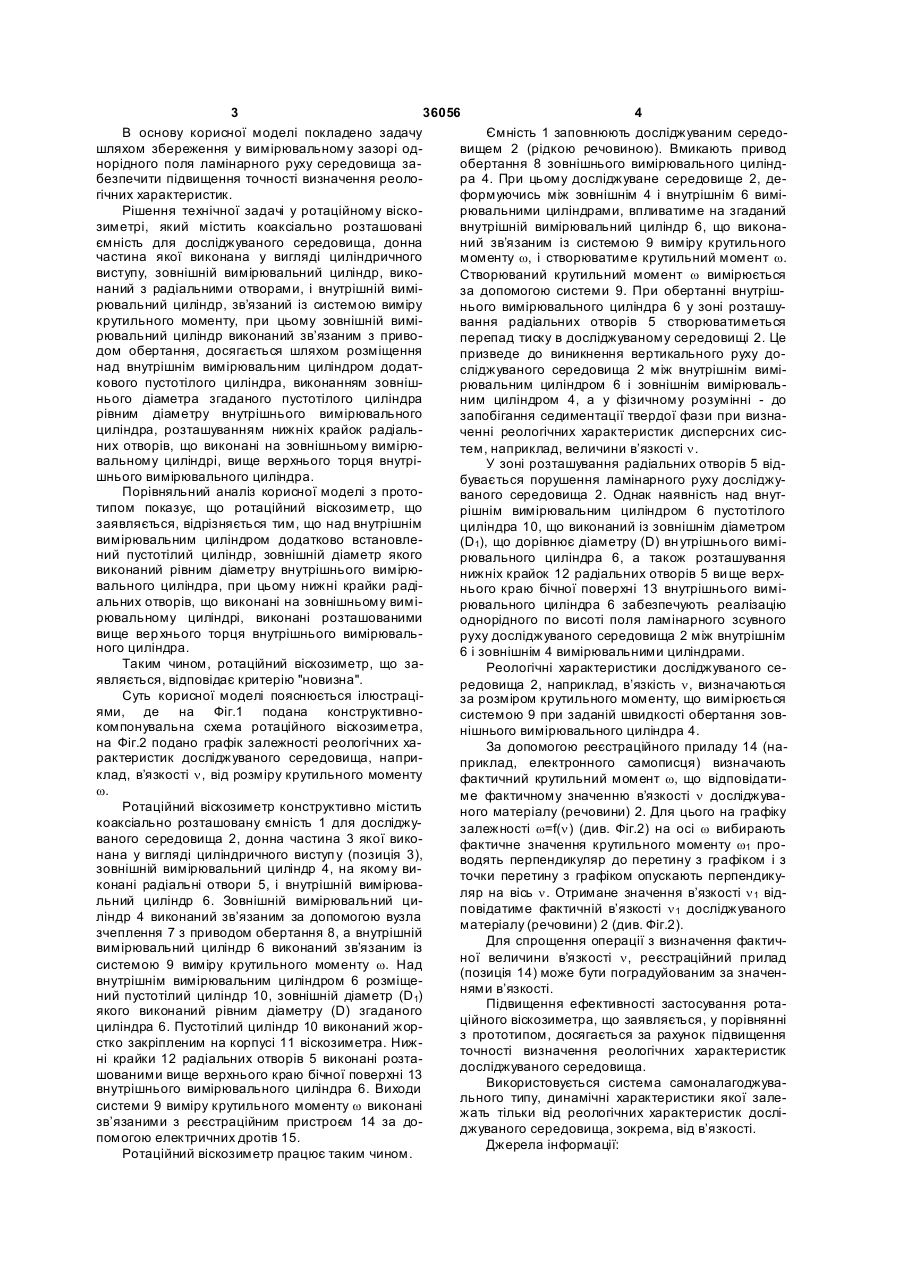

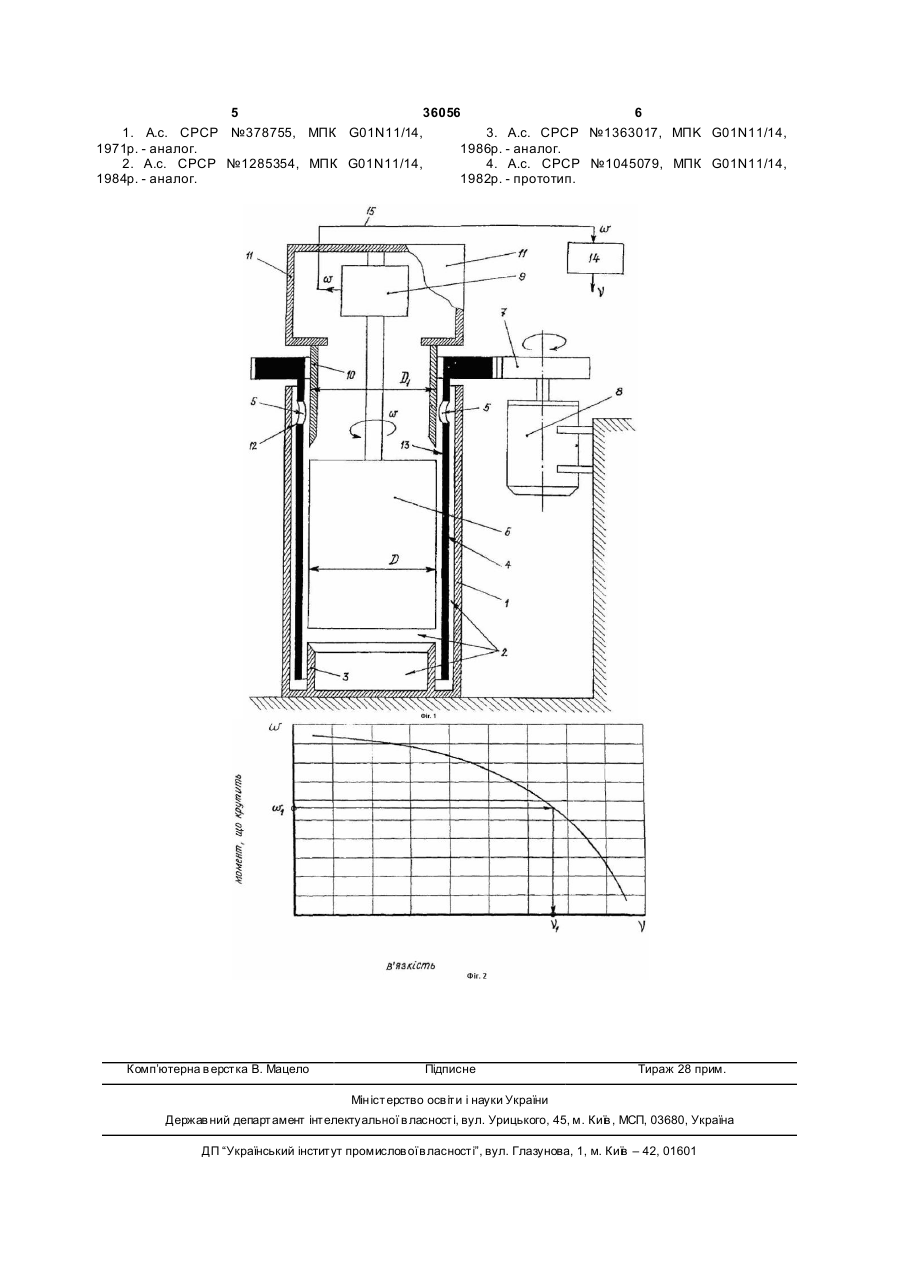

Ротаційний віскозиметр, який містить коаксіально розташовані ємкість для досліджуваного се 3 36056 4 В основу корисної моделі покладено задачу Ємність 1 заповнюють досліджуваним середошляхом збереження у вимірювальному зазорі одвищем 2 (рідкою речовиною). Вмикають привод норідного поля ламінарного руху середовища заобертання 8 зовнішнього вимірювального циліндбезпечити підвищення точності визначення реолора 4. При цьому досліджуване середовище 2, дегічних характеристик. формуючись між зовнішнім 4 і внутрішнім 6 виміРішення технічної задачі у ротаційному віскорювальними циліндрами, впливатиме на згаданий зиметрі, який містить коаксіально розташовані внутрішній вимірювальний циліндр 6, що виконаємність для досліджуваного середовища, донна ний зв’язаним із системою 9 виміру крутильного частина якої виконана у вигляді циліндричного моменту w, і створюватиме крутильний момент w. виступу, зовнішній вимірювальний циліндр, викоСтворюваний крутильний момент w вимірюється наний з радіальними отворами, і внутрішній виміза допомогою системи 9. При обертанні внутрішрювальний циліндр, зв’язаний із системою виміру нього вимірювального циліндра 6 у зоні розташукрутильного моменту, при цьому зовнішній вимівання радіальних отворів 5 створюватиметься рювальний циліндр виконаний зв’язаним з привоперепад тиску в досліджуваному середовищі 2. Це дом обертання, досягається шляхом розміщення призведе до виникнення вертикального руху донад внутрішнім вимірювальним циліндром додатсліджуваного середовища 2 між внутрішнім вимікового пустотілого циліндра, виконанням зовнішрювальним циліндром 6 і зовнішнім вимірювальнього діаметра згаданого пустотілого циліндра ним циліндром 4, а у фізичному розумінні - до рівним діаметру внутрішнього вимірювального запобігання седиментації твердої фази при визнациліндра, розташуванням нижніх крайок радіальченні реологічних характеристик дисперсних сисних отворів, що виконані на зовнішньому вимірютем, наприклад, величини в’язкості n. вальному циліндрі, вище верхнього торця внутріУ зоні розташування радіальних отворів 5 відшнього вимірювального циліндра. бувається порушення ламінарного руху досліджуПорівняльний аналіз корисної моделі з протованого середовища 2. Однак наявність над внуттипом показує, що ротаційний віскозиметр, що рішнім вимірювальним циліндром 6 пустотілого заявляється, відрізняється тим, що над внутрішнім циліндра 10, що виконаний із зовнішнім діаметром вимірювальним циліндром додатково встановле(D1), що дорівнює діаметру (D) вн утрішнього виміний пустотілий циліндр, зовнішній діаметр якого рювального циліндра 6, а також розташування виконаний рівним діаметру внутрішнього вимірюнижніх крайок 12 радіальних отворів 5 ви ще верхвального циліндра, при цьому нижні крайки радінього краю бічної поверхні 13 внутрішнього виміальних отворів, що виконані на зовнішньому вимірювального циліндра 6 забезпечують реалізацію рювальному циліндрі, виконані розташованими однорідного по висоті поля ламінарного зсувного вище вер хнього торця внутрішнього вимірювальруху досліджуваного середовища 2 між внутрішнім ного циліндра. 6 і зовнішнім 4 вимірювальними циліндрами. Таким чином, ротаційний віскозиметр, що заРеологічні характеристики досліджуваного сеявляється, відповідає критерію "новизна". редовища 2, наприклад, в’язкість n, визначаються Суть корисної моделі пояснюється ілюстраціза розміром крутильного моменту, що вимірюється ями, де на Фіг.1 подана конструктивносистемою 9 при заданій швидкості обертання зовкомпонувальна схема ротаційного віскозиметра, нішнього вимірювального циліндра 4. на Фіг.2 подано графік залежності реологічних хаЗа допомогою реєстраційного приладу 14 (нарактеристик досліджуваного середовища, наприприклад, електронного самописця) визначають клад, в’язкості n, від розміру крутильного моменту фактичний крутильний момент w, що відповідатиw. ме фактичному значенню в’язкості n досліджуваРотаційний віскозиметр конструктивно містить ного матеріалу (речовини) 2. Для цього на графіку коаксіально розташовану ємність 1 для досліджузалежності w=f(n) (див. Фіг.2) на осі w вибирають ваного середовища 2, донна частина 3 якої викофактичне значення крутильного моменту w1 пронана у вигляді циліндричного виступ у (позиція 3), водять перпендикуляр до перетину з графіком і з зовнішній вимірювальний циліндр 4, на якому виточки перетину з графіком опускають перпендикуконані радіальні отвори 5, і внутрішній вимірюваляр на вісь n. Отримане значення в’язкості n 1 відльний циліндр 6. Зовнішній вимірювальний циповідатиме фактичній в’язкості n 1 досліджуваного ліндр 4 виконаний зв’язаним за допомогою вузла матеріалу (речовини) 2 (див. Фіг.2). зчеплення 7 з приводом обертання 8, а внутрішній Для спрощення операції з визначення фактичвимірювальний циліндр 6 виконаний зв’язаним із ної величини в’язкості n, реєстраційний прилад системою 9 виміру крутильного моменту w. Над (позиція 14) може бути поградуйованим за значенвнутрішнім вимірювальним циліндром 6 розміщенями в’язкості. ний пустотілий циліндр 10, зовнішній діаметр (D1) Підвищення ефективності застосування ротаякого виконаний рівним діаметру (D) згаданого ційного віскозиметра, що заявляється, у порівнянні циліндра 6. Пустотілий циліндр 10 виконаний жорз прототипом, досягається за рахунок підвищення стко закріпленим на корпусі 11 віскозиметра. Нижточності визначення реологічних характеристик ні крайки 12 радіальних отворів 5 виконані розтадосліджуваного середовища. шованими вище верхнього краю бічної поверхні 13 Використовується система самоналагоджувавнутрішнього вимірювального циліндра 6. Виходи льного типу, динамічні характеристики якої залесистеми 9 виміру крутильного моменту w виконані жать тільки від реологічних характеристик дослізв’язаними з реєстраційним пристроєм 14 за доджуваного середовища, зокрема, від в’язкості. помогою електричних дротів 15. Джерела інформації: Ротаційний віскозиметр працює таким чином. 5 36056 6 1. А.с. СРСР №378755, МПК G01N11/14, 3. А.с. СРСР №1363017, MПK G01N11/14, 1971р. - аналог. 1986р. - аналог. 2. А.с. СРСР №1285354, МПК G01N11/14, 4. А.с. СРСР №1045079, МПК G01N11/14, 1984p. - аналог. 1982р. - прототип. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary viscosimeter
Автори англійськоюVorobiov Vitalii Ivanovych, Yershova Emma Oleksandrivna, Zaikivskyi Oleksandr Boleslavovych, Shvets Yurii Volodymyrovych
Назва патенту російськоюРотационный вискозимер
Автори російськоюВоробьев Виталий Иванович, Ершова Эмма Александровна, Зайкивский Александр Болеславович, Швец Юрий Владимирович
МПК / Мітки
МПК: G01N 11/16
Мітки: ротаційний, віскозиметр
