Фільтр для очищення води

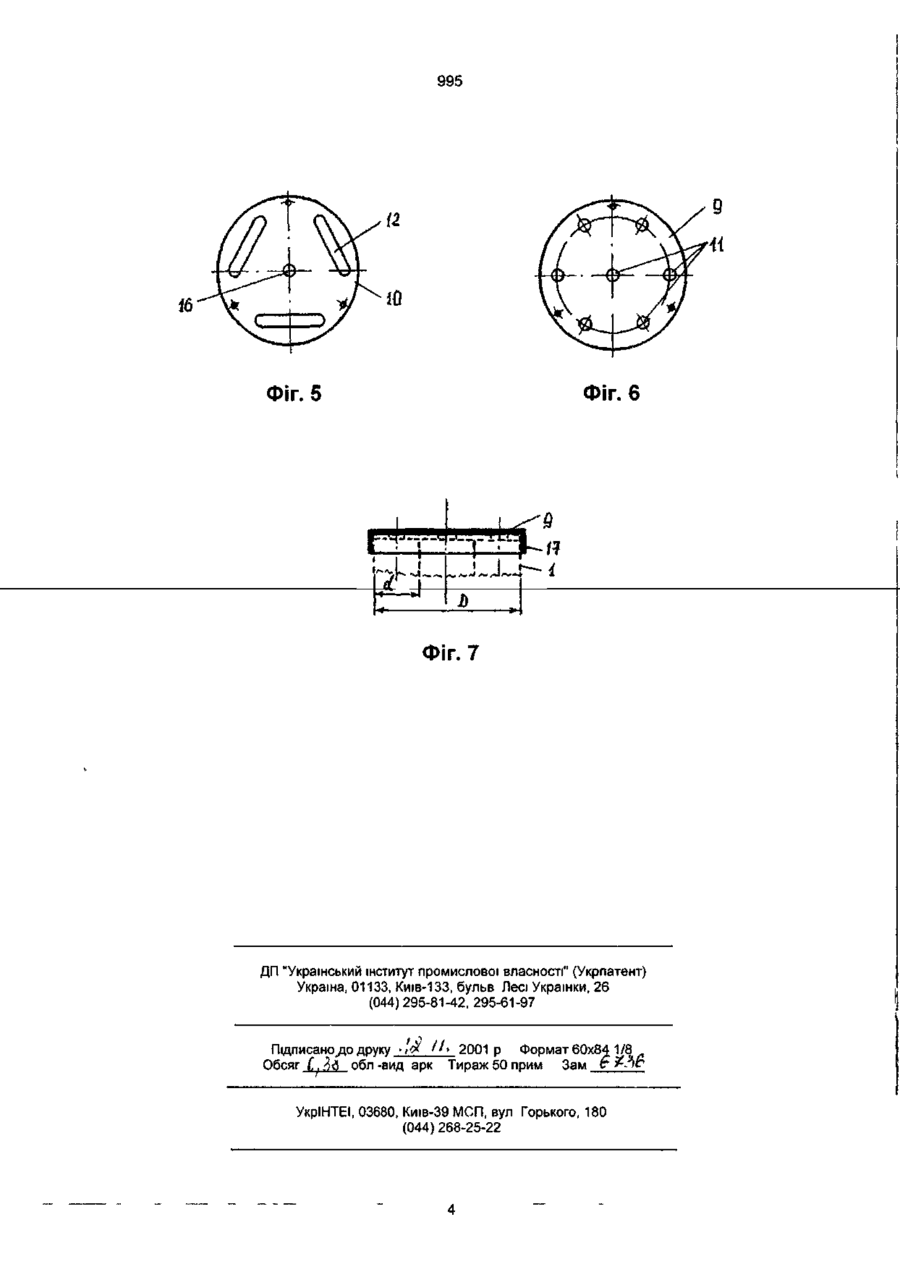

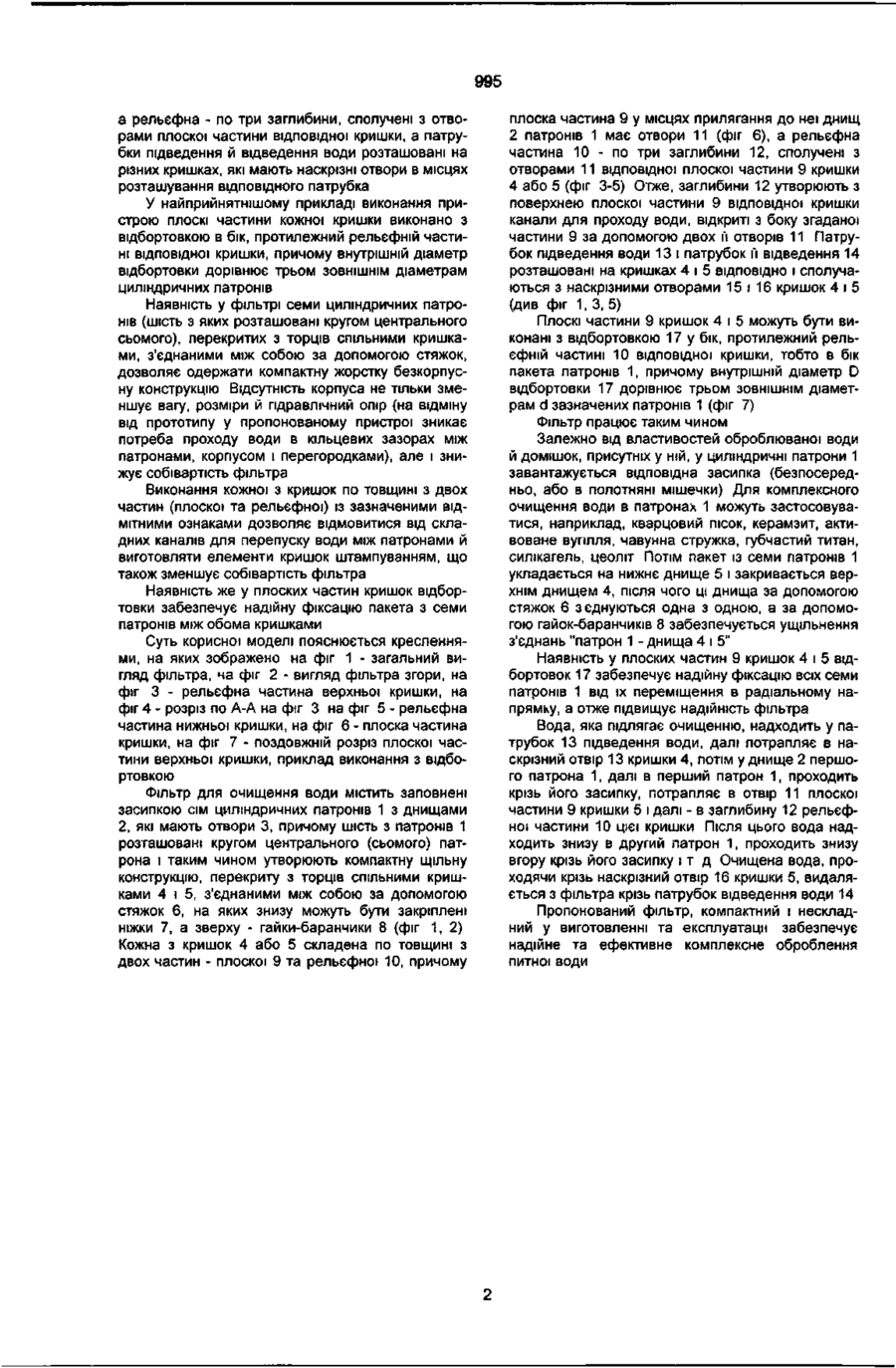

1 Фільтр для очищення води, що містить заповнені засипкою й послідовно сполучені між собою однакові циліндричні патрони з днищами, які мають отвори, а також патрубки підведення й Відведення води, який відрізняється тим, що він містить сім патронів, шість з яких розташовано навкруг центрального патрона, ВІДПОВІДНІ днища патронів перекриті з'єднаними між собою за допо Корисна модель належить до портативних пристроїв для очищення води, зокрема до фільтрів комбінованої дії в яких сорбційно-фільтрувальне завантаження забезпечує очищення води від механічних домішок, органічних речовин, радіонуклідів та ІОНІВ важких металів Відомий фільтр для очищення води, що містить корпус з шістьма заповненими засипкою й послідовно сполученими між собою секціями, утвореними корпусом прямокутного поперечного перерізу з вертикальними перегородками, незнімним днищем і знімною кришкою з патрубками підведення й відведення води, при цьому вертикальні перегородки виконані з отворами для проходу оброблюваної води (патент України № 9604, МПК 5 B01D24/24, заявл 30 11 1993, опубл 30 09 1996) Наявність у фільтрі декількох секцій дозволяє застосовувати в кожній з них різноманітні засипки, які разом забезпечують необхідний рівень очищення води, проте конструкція цього фільтра досить складна, а наявність стаціонарних (незнімних) секцій ускладнює його експлуатацію Найбільш близьким за технічною суттю до пропонованої корисної моделі є фільтр для очищення води, що містить корпус, заповнені засипкою й послідовно сполучені між собою однакові циліндричні патрони з днищами, які мають отвори, а також патрубки підведення й відведення води, при цьому кожний циліндричний патрон розміщений в окремій секції корпуса, утвореній вертикаль могою стяжок спільними кришками, кожна з яких складена по товщині з плоскої й рельєфної частин, причому плоска частина в місцях прилягання до неї днищ патронів має отвори, а рельєфна - по три заглибини, сполучені з отворами плоскої частини відповідної кришки, при цьому патрубки підведення й відведення води розташовані на різних кришках, які мають наскрізні отвори в місцях розташування ВІДПОВІДНОГО патрубка 2 Фільтр за п 1, який відрізняється тим, що плоскі частини кожної кришки виконані з вщбортовкою в бік, протилежний рельєфній частині відповідної кришки, причому внутрішній діаметр відбортовки дорівнює трьом ЗОВНІШНІМ діаметрам циліндричних патронів ними перегородками з отворами для проходу оброблюваної води (А С СРСР № 521919, МПК 2 В01Л/06, заявл 20 02 1974, опубл 25 07 1976) Цей фільтр на відміну від аналога, що розглянуто більш зручний в експлуатації за рахунок застосування окремих легкозамінюваних патронів Проте наявність складного за конструкцією корпуса з перегородками збільшує його матеріалоємність, розміри й гідравлічний опір, що має неабияке значення для портативних фільтрів В основу корисної моделі покладено задачу вдосконалити фільтр для очищення води, у якому відсутність корпуса й наявність скріплюваних між собою кришок, спільних для всіх фільтрувальних патронів, значно спростило б конструкцію фільтра, зменшило б його матеріалоємність, розміри й гідравлічний опір Поставлена задача вирішується тим, що у фільтрі для очищення води, що містить заповнені засипкою й послідовно сполучені між собою однакові циліндричні патрони з днищами, які мають отвори, а також патрубки підведення й відведення води, згідно з пропонованою корисною моделлю новим є те, що він містить сім патронів, шість з яких розташовано навкруг центрального патрона, ВІДПОВІДНІ днища патронів перекриті з'єднаними між собою за допомогою стяжок спільними кришками, кожна з яких складена по товщині з плоскої й рельєфної частин, причому плоска частина в місцях прилягання до неї днищ патронів має отвори, ю о о 995 а рельєфна - по три заглибини, сполучені з отворами плоскої частини відповідної кришки, а патрубки підведення й відведення води розташовані на різних кришках, які мають наскрізні отвори в місцях розташування ВІДПОВІДНОГО патрубка У найприйнятнішому прикладі виконання пристрою плоскі частини кожної кришки виконано з відбортовкою в бік, протилежний рельєфній частині відповідної кришки, причому внутрішній діаметр відбортовки дорівнює трьом ЗОВНІШНІМ діаметрам циліндричних патронів Наявність у фільтрі семи циліндричних патронів (шість З ЯКИХ розташовані кругом центрального сьомого), перекритих з торців спільними кришками, з'єднаними між собою за допомогою стяжок, дозволяє одержати компактну жорстку безкорпусну конструкцію Відсутність корпуса не тільки зменшує вагу, розміри й гідравлічний опір (на відміну від прототипу у пропонованому пристрої зникає потреба проходу води в кільцевих зазорах між патронами, корпусом і перегородками), але і знижує собівартість фільтра Виконання кожної з кришок по товщині з двох частин (плоскої та рельєфної) із зазначеними ВІДМІТНИМИ ознаками дозволяє відмовитися від складних каналів для перепуску води між патронами й виготовляти елементи кришок штампуванням, що також зменшує собівартість фільтра Наявність же у плоских частин кришок відбортовки забезпечує надійну фіксацію пакета з семи патронів між обома кришками Суть корисної моделі пояснюється кресленнями, на яких зображено на фіг 1 - загальний вигляд фільтра, ча фіг 2 - вигляд фільтра згори, на фіг 3 - рельєфна частина верхньої кришки, на фіг 4 - розріз по А-А на фіг 3 на фіг 5 - рельєфна частина нижньої кришки, на фіг 6 - плоска частина кришки, на фіг 7 - поздовжній розріз плоскої частини верхньої кришки, приклад виконання з відбортовкою Фільтр для очищення води містить заповнені засипкою сім циліндричних патронів 1 з днищами 2, які мають отвори 3, причому шість з патронів 1 розташовані кругом центрального (сьомого) патрона і таким чином утворюють компактну щільну конструкцію, перекриту з торців спільними кришками 4 і 5, з'єднаними між собою за допомогою стяжок 6, на яких знизу можуть бути закріплені ніжки 7, а зверху - гайки-баранчики 8 (фіг 1, 2) Кожна з кришок 4 або 5 складена по товщині з двох частин - плоскої 9 та рельєфної 10, причому плоска частина 9 у місцях прилягання до неї днищ 2 патронів 1 має отвори 11 (фіг 6), а рельєфна частина 10 - по три заглибини 12, сполучені з отворами 11 відповідної плоскої частини 9 кришки 4 або 5 (фіг 3-5) Отже, заглибини 12 утворюють з поверхнею плоскої частини 9 відповідної кришки канали для проходу води, відкриті з боку згаданої частини 9 за допомогою двох и отворів 11 Патрубок підведення води 13 і патрубок іі відведення 14 розташовані на кришках 4 і 5 ВІДПОВІДНО І сполучаються з наскрізними отворами 15 і 16 кришок 4 і 5 (див фіг 1, 3, 5) Плоскі частини 9 кришок 4 і 5 можуть бути виконані з відбортовкою 17 у бік, протилежний рельєфній частині 10 відповідної кришки, тобто в бік пакета патронів 1, причому внутрішній діаметр D відбортовки 17 дорівнює трьом ЗОВНІШНІМ діаметрам d зазначених патронів 1 (фіг 7) Фільтр працює таким чином Залежно від властивостей оброблюваної води й домішок, присутніх у ній, у циліндричні патрони 1 завантажується відповідна засипка (безпосередньо, або в полотняні мішечки) Для комплексного очищення води в патронах 1 можуть застосовуватися, наприклад, кварцовий пісок, керамзит, активоване вугілля, чавунна стружка, губчастий титан, силікагель, цеоліт Потім пакет із семи патронів 1 укладається на нижнє днище 5 і закривається верхнім днищем 4, після чого ці днища за допомогою стяжок 6 з єднуються одна з одною, а за допомогою гайок-баранчиків 8 забезпечується ущільнення з'єднань "патрон 1 - днища 4 і 5" Наявність у плоских частин 9 кришок 4 і 5 відбортовок 17 забезпечує надійну фіксацію всіх семи патронів 1 від їх переміщення в радіальному напрямку, а отже підвищує надійність фільтра Вода, яка підлягає очищенню, надходить у патрубок 13 підведення води, далі потрапляє в наскрізний отвір 13 кришки 4, потім у днище 2 першого патрона 1, далі в перший патрон 1, проходить крізь його засипку, потрапляє в отвір 11 плоскої частини 9 кришки 5 і далі - в заглибину 12 рельєфної частини 10 цієї кришки Після цього вода надходить знизу в другий патрон 1, проходить знизу вгору крізь його засипку і т д Очищена вода, проходячи крізь наскрізний отвір 16 кришки 5, видаляється з фільтра крізь патрубок відведення води 14 Пропонований фільтр, компактний і нескладний у виготовленні та експлуатації забезпечує надійне та ефективне комплексне оброблення питної води е-НФ v-v V V Z -і! #/////// і б S66 995 Фіг. 6 Фіг. 5 J-tf Фіг. 7 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42,295-61-97 Підписаного друку >>Ж М> 2001 р Формат 60x84 1/8 Обсяг С, %$ обл -вид арк Тираж 50 прим Зам f ZJ) УкрІНТЕІ, 03680, Киів-39 МОП, вул Горького, 180 (044) 268-25-22
