Фільтр для очищення води

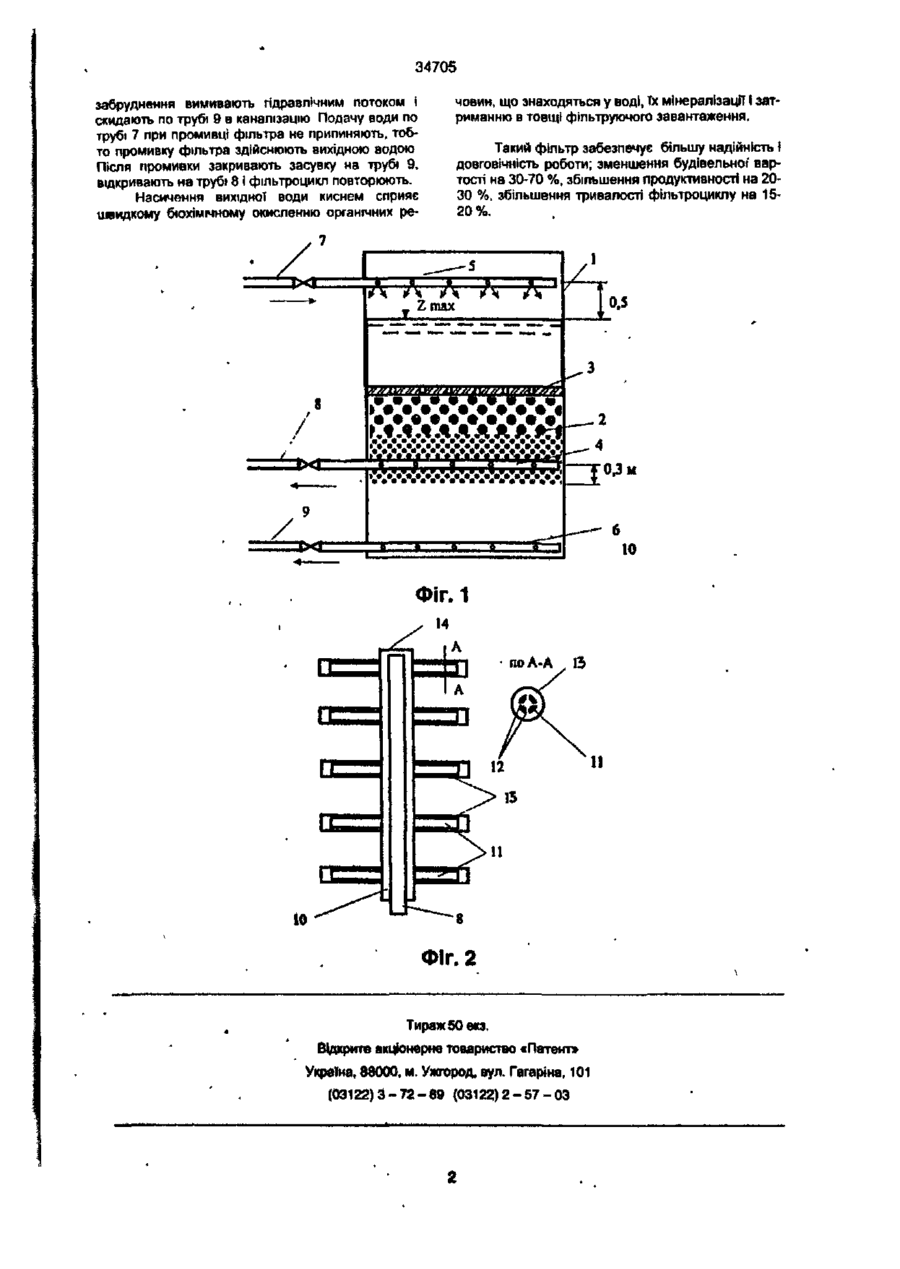

УКРАЇНА UA (ID 34705 . МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА ВИНАХІД (із) А (51) 6D01D33/29 видається під відповідальність власника патенту ( 5 * Г * * П Ь Т Р Д Л Я ОЧИЩЕННЯ ВОДИ (21)99042494 (22)30.04.1999 (24) 15.03.2001 (46) 15.03.2001, Бюл. № 2, 2001 р. (72) Ромащенко Михайло Іванович, Хоружий Петро Данилович, Чорнокозинський Аркадій Васильович (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (57) Фільтр для очищення води, що включає в себе корпус, плаваюче фільтруюче завантаження, верхню водорозподільну, середню дренажну та нижню дренажну системи, трубопроводи для подачі вихідної, відведення чистої та скидання промивної води, який відрізняється тим, що плаваюче фільтруюче завантаження виконане із подрібненого пінопласту, утримання якого від спливання забезпечено перфорованою плитою, а середній дренаж виконано із перфорованих труб , що покриті шаром пористого полімербетону. Даний винахід відноситься до водного господарства, а переважно до техніки очищення природних та стічних вод від плаваючих та завислих речовин і може бути використаний в системах технічного водопостачання, водовідведення та мікрозрошення. Відомий фільтр з плаваючим пінололістирольним завантаженням (ФПЗ-4) складається з корпусу верхньої водорозподільної системи, утримуючої сітки, фільтрувального завантаження із спіненого полістиролу, середнього та нижнього дренажів, а також труб для подачі вихідної, відведення очищеної та скидання промивної води. (Див. Пособие по проектированию сооружений для очистки и подготовки воды (СНиП 2.04.02-84 "Водоснабжение. Наружные сети и сооружения")/ НИИ КВОВ АКХ им.К Д.Панфилова. -М.: ЦИТП Госстроя СССР, 1989, рис. 30-6, рис. 32). збирається середнім дренажом із пористих лолімербетонних труб. Даний винахід показано на малюнку 1, де зображено загальний вигляд фільтра. Фільтр складається з корпусу 1, в якому знаходиться плаваюче фільтруюче завантаження 2 із подрібненого пінопласту, яке значно легше за воду, спливає і утримується перфорованою плитою 3. На відстані 0,3 м від нижньої кромки фільтруючого завантаження знаходиться середній дренаж 4, а на висоті 0,5 м від максимального рівня води на фільтрі розташовано верхню водорозподільну систему 5. На дні фільтра знаходиться нижній дренаж Є із перфорованих труб. До водорозподільної і дренажних систем підключені трубопроводи 7, 8 і 9. Конструкція середнього дренажу показана на фіг.2 і 3. Він складається Із колектора 10 і відгалужень 11. Ці труби, які мають отвори 12, покриті шаром пористого полімербетону 13. Колектор 10 з одного кінця закрито заглушкою 14, а з другого підключено до трубопроводу 8, що відводить очищену воду. Робота фільтра здійснюється наступним чином, вихідну воду по трубі 7 подають на фільтр, розбризкують через отвори верхньої розподільної системи 2, накачують киснем повітря і фільтрують зверху вниз через фільтруюче завантаження із подрібненого пінопласту 4, в якому її освітлюють від плаваючих та завислих речовин. Освітлену воду збирають середнім дренажем 5 і по трубі 8 відводять до місця призначення. Для промивки фільтра закривають засувку на трубі в і відкривають на трубі 9. Фільтруюче завантаження 4 розширюють, Недопіками цього фільтра є ненадійність утримуючої сітки, що призводить до її проривання і виникненню аварій, складність приготування, дефіцитність та велика будівельна вартість фільтрувального завантаження, а також складність виготовлення та ненадійність експлуатації середнього Дренажу. Задачею даного винаходу є зменшення вартості будівництва та підвищення надійності експлуатації водоочисного фільтра. Ця задача вирішується застосуванням в якості фільтрувального завантаження подрібненого пінопласту, який утримується від спливання міцною перфорованою плитою, а очищена вода о со О) 34705 забруднення вимивають гідравлічним потоком І скидають по трубі 9 в каналізацію Подачу води по трубі 7 при промивці фільтра не припиняють, тобто промивку фільтра здійснюють вихідною водою Після промивки закривають засувку на трубі 9, відкривають на трубі 8 і фільтроцикл повторюють. Насичення вихідної води киснем сприяє игеидкому біохіммному окисленню органічних ре човин, що знаходяться у воді, Тх мінералізації І затриманню в товщі фільтруючого завантаження. Такий фільтр забезпечує більшу надійність і довговічність роботи; зменшення будівельної вартості на 30-70 %, збільшення продуктивності на 2030 %, збільшення тривалості фільтроциклу на 1520%. 0.5 Фіг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
