Спосіб прибирання снігу або сміття

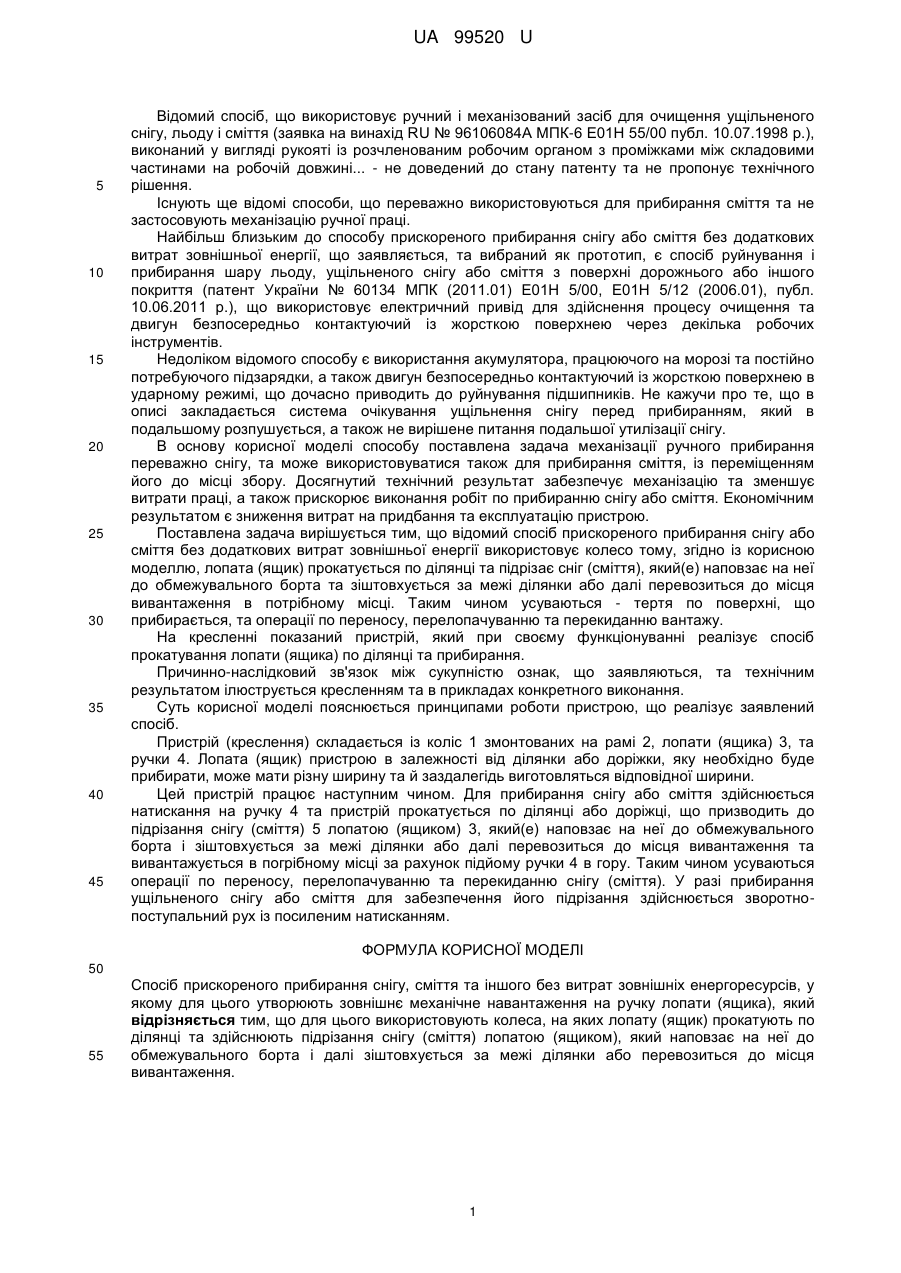

Реферат: UA 99520 U UA 99520 U 5 10 15 20 25 30 35 40 45 Відомий спосіб, що використовує ручний і механізований засіб для очищення ущільненого снігу, льоду і сміття (заявка на винахід RU № 96106084А МПК-6 Е01Н 55/00 публ. 10.07.1998 р.), виконаний у вигляді рукояті із розчленованим робочим органом з проміжками між складовими частинами на робочій довжині... - не доведений до стану патенту та не пропонує технічного рішення. Існують ще відомі способи, що переважно використовуються для прибирання сміття та не застосовують механізацію ручної праці. Найбільш близьким до способу прискореного прибирання снігу або сміття без додаткових витрат зовнішньої енергії, що заявляється, та вибраний як прототип, є спосіб руйнування і прибирання шару льоду, ущільненого снігу або сміття з поверхні дорожнього або іншого покриття (патент України № 60134 МПК (2011.01) Е01Н 5/00, Е01Н 5/12 (2006.01), публ. 10.06.2011 р.), що використовує електричний привід для здійснення процесу очищення та двигун безпосередньо контактуючий із жорсткою поверхнею через декілька робочих інструментів. Недоліком відомого способу є використання акумулятора, працюючого на морозі та постійно потребуючого підзарядки, а також двигун безпосередньо контактуючий із жорсткою поверхнею в ударному режимі, що дочасно приводить до руйнування підшипників. Не кажучи про те, що в описі закладається система очікування ущільнення снігу перед прибиранням, який в подальшому розпушується, а також не вирішене питання подальшої утилізації снігу. В основу корисної моделі способу поставлена задача механізації ручного прибирання переважно снігу, та може використовуватися також для прибирання сміття, із переміщенням його до місці збору. Досягнутий технічний результат забезпечує механізацію та зменшує витрати праці, а також прискорює виконання робіт по прибиранню снігу або сміття. Економічним результатом є зниження витрат на придбання та експлуатацію пристрою. Поставлена задача вирішується тим, що відомий спосіб прискореного прибирання снігу або сміття без додаткових витрат зовнішньої енергії використовує колесо тому, згідно із корисною моделлю, лопата (ящик) прокатується по ділянці та підрізає сніг (сміття), який(е) наповзає на неї до обмежувального борта та зіштовхується за межі ділянки або далі перевозиться до місця вивантаження в потрібному місці. Таким чином усуваються - тертя по поверхні, що прибирається, та операції по переносу, перелопачуванню та перекиданню вантажу. На кресленні показаний пристрій, який при своєму функціонуванні реалізує спосіб прокатування лопати (ящика) по ділянці та прибирання. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом ілюструється кресленням та в прикладах конкретного виконання. Суть корисної моделі пояснюється принципами роботи пристрою, що реалізує заявлений спосіб. Пристрій (креслення) складається із коліс 1 змонтованих на рамі 2, лопати (ящика) 3, та ручки 4. Лопата (ящик) пристрою в залежності від ділянки або доріжки, яку необхідно буде прибирати, може мати різну ширину та й заздалегідь виготовляться відповідної ширини. Цей пристрій працює наступним чином. Для прибирання снігу або сміття здійснюється натискання на ручку 4 та пристрій прокатується по ділянці або доріжці, що призводить до підрізання снігу (сміття) 5 лопатою (ящиком) 3, який(е) наповзає на неї до обмежувального борта і зіштовхується за межі ділянки або далі перевозиться до місця вивантаження та вивантажується в погрібному місці за рахунок підйому ручки 4 в гору. Таким чином усуваються операції по переносу, перелопачуванню та перекиданню снігу (сміття). У разі прибирання ущільненого снігу або сміття для забезпечення його підрізання здійснюється зворотнопоступальний рух із посиленим натисканням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб прискореного прибирання снігу, сміття та іншого без витрат зовнішніх енергоресурсів, у якому для цього утворюють зовнішнє механічне навантаження на ручку лопати (ящика), який відрізняється тим, що для цього використовують колеса, на яких лопату (ящик) прокатують по ділянці та здійснюють підрізання снігу (сміття) лопатою (ящиком), який наповзає на неї до обмежувального борта і далі зіштовхується за межі ділянки або перевозиться до місця вивантаження. 1 UA 99520 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
