Теплоакумулятор з теплоізолюючою перетинкою

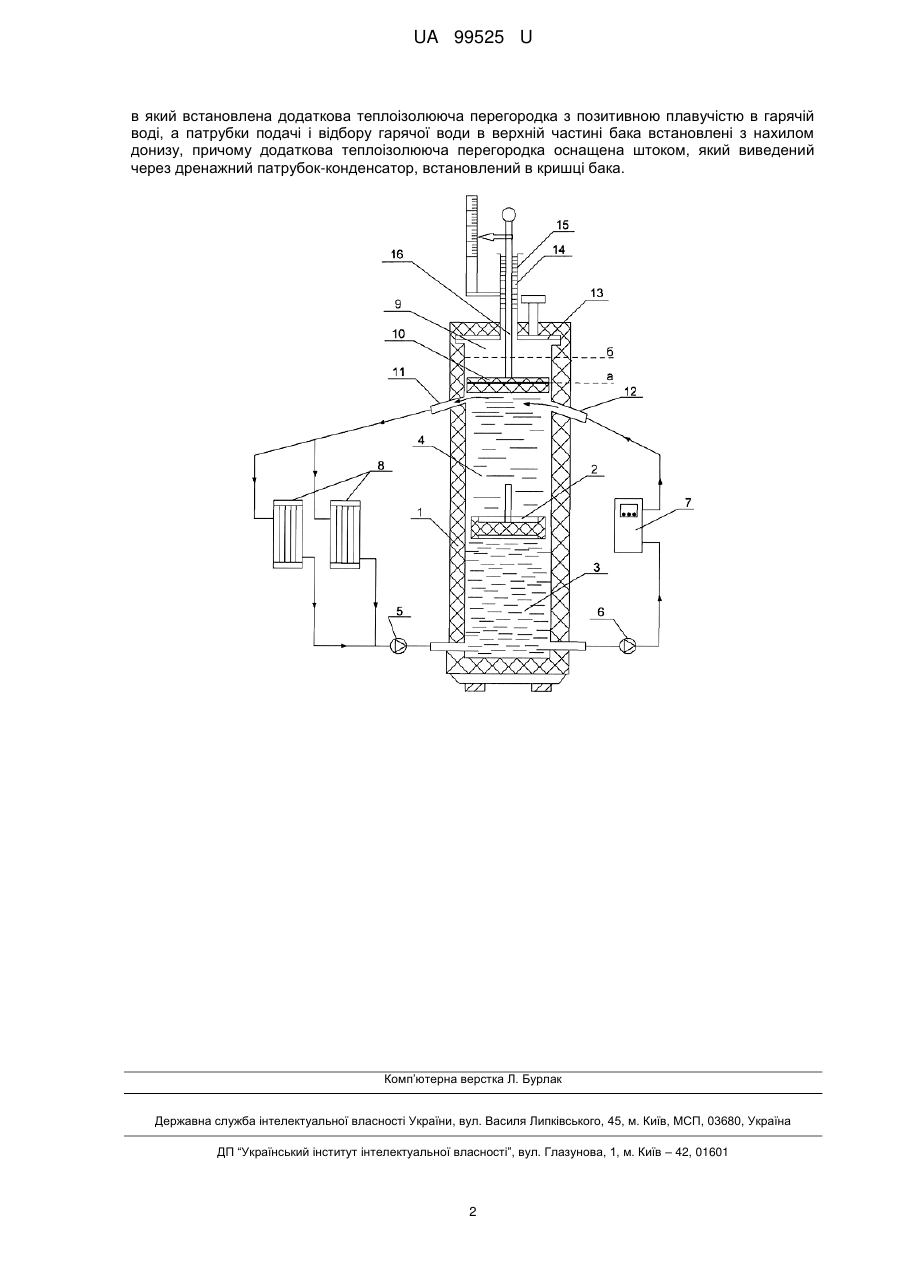

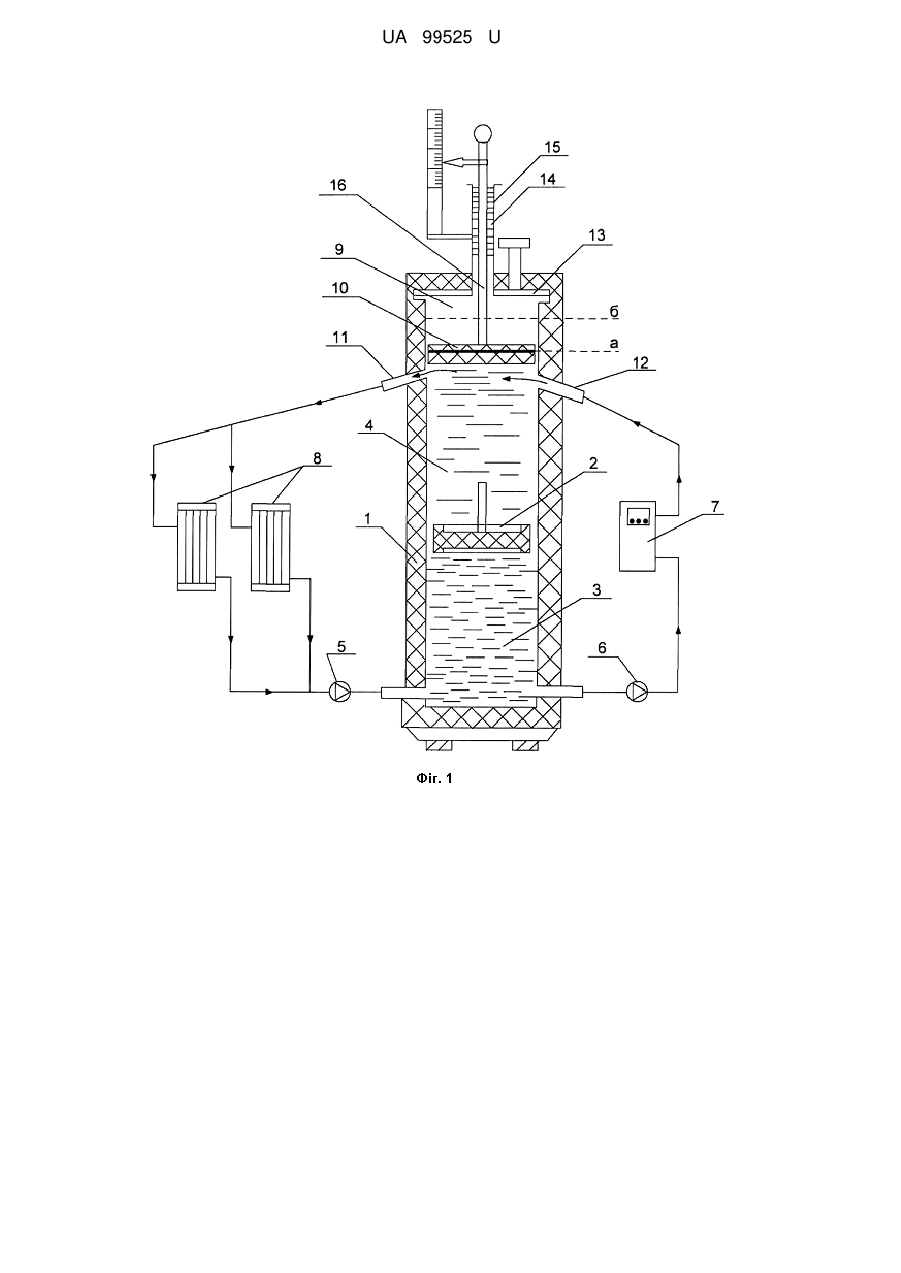

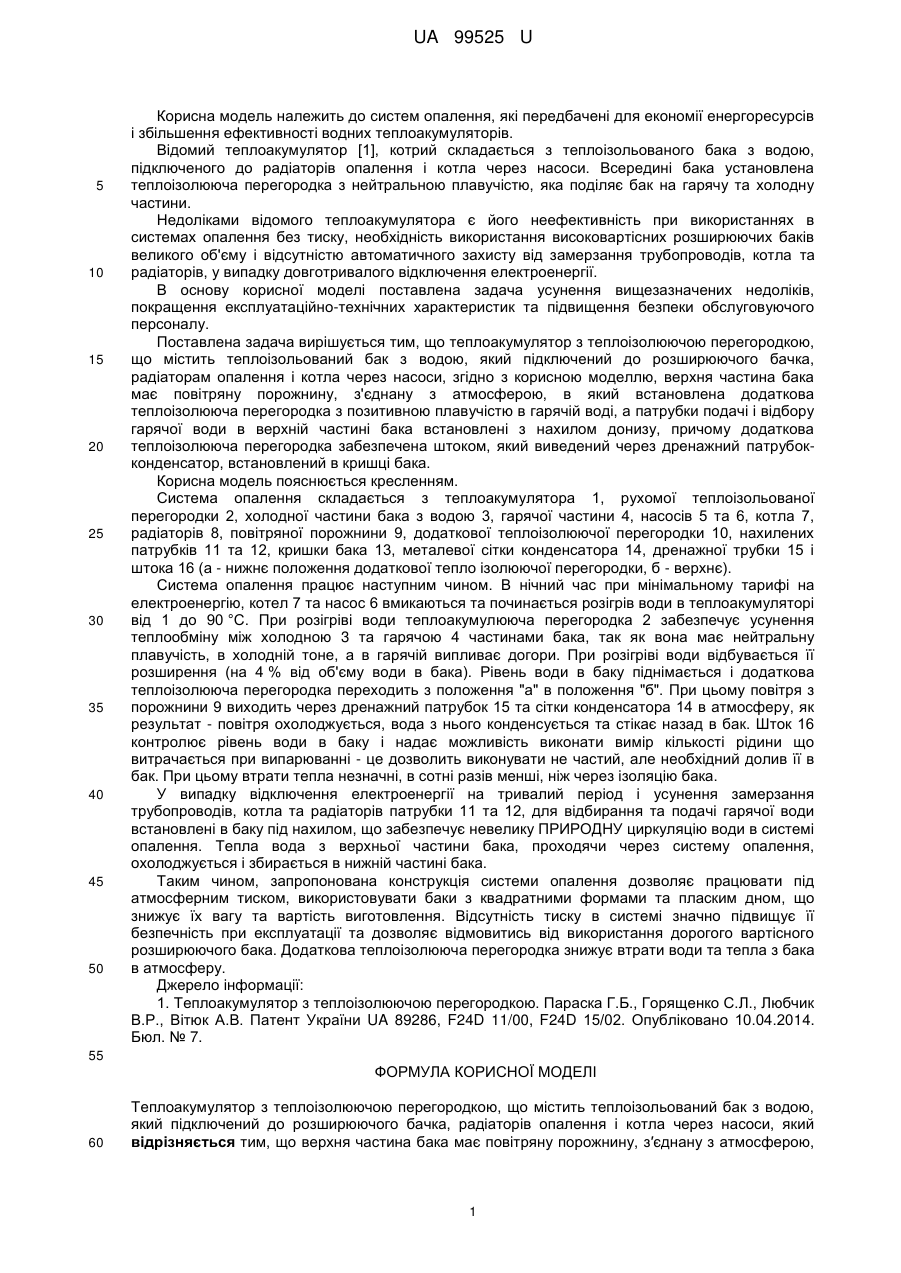

Реферат: Теплоакумулятор з теплоїзолюючою перегородкою містить теплоізольований бак з водою, який підключений до розширюючого бачка, радіаторів опалення і котла через насоси. Верхня частина бака має повітряну порожнину, з′єднану з атмосферою, в який встановлена додаткова теплоізолююча перегородка з позитивною плавучістю в гарячій воді. Патрубки подачі і відбору гарячої води в верхній частині бака встановлені з нахилом донизу. Додаткова теплоізолююча перегородка оснащена штоком, який виведений через дренажний патрубок-конденсатор, встановлений в кришці бака. UA 99525 U (54) ТЕПЛОАКУМУЛЯТОР З ТЕПЛОІЗОЛЮЮЧОЮ ПЕРЕТИНКОЮ UA 99525 U UA 99525 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до систем опалення, які передбачені для економії енергоресурсів і збільшення ефективності водних теплоакумуляторів. Відомий теплоакумулятор [1], котрий складається з теплоізольованого бака з водою, підключеного до радіаторів опалення і котла через насоси. Всередині бака установлена теплоізолююча перегородка з нейтральною плавучістю, яка поділяє бак на гарячу та холодну частини. Недоліками відомого теплоакумулятора є його неефективність при використаннях в системах опалення без тиску, необхідність використання високовартісних розширюючих баків великого об'єму і відсутністю автоматичного захисту від замерзання трубопроводів, котла та радіаторів, у випадку довготривалого відключення електроенергії. В основу корисної моделі поставлена задача усунення вищезазначених недоліків, покращення експлуатаційно-технічних характеристик та підвищення безпеки обслуговуючого персоналу. Поставлена задача вирішується тим, що теплоакумулятор з теплоізолюючою перегородкою, що містить теплоізольований бак з водою, який підключений до розширюючого бачка, радіаторам опалення і котла через насоси, згідно з корисною моделлю, верхня частина бака має повітряну порожнину, з'єднану з атмосферою, в який встановлена додаткова теплоізолююча перегородка з позитивною плавучістю в гарячій воді, а патрубки подачі і відбору гарячої води в верхній частині бака встановлені з нахилом донизу, причому додаткова теплоізолююча перегородка забезпечена штоком, який виведений через дренажний патрубокконденсатор, встановлений в кришці бака. Корисна модель пояснюється кресленням. Система опалення складається з теплоакумулятора 1, рухомої теплоізольованої перегородки 2, холодної частини бака з водою 3, гарячої частини 4, насосів 5 та 6, котла 7, радіаторів 8, повітряної порожнини 9, додаткової теплоізолюючої перегородки 10, нахилених патрубків 11 та 12, кришки бака 13, металевої сітки конденсатора 14, дренажної трубки 15 і штока 16 (а - нижнє положення додаткової тепло ізолюючої перегородки, б - верхнє). Система опалення працює наступним чином. В нічний час при мінімальному тарифі на електроенергію, котел 7 та насос 6 вмикаються та починається розігрів води в теплоакумуляторі від 1 до 90 °C. При розігріві води теплоакумулююча перегородка 2 забезпечує усунення теплообміну між холодною 3 та гарячою 4 частинами бака, так як вона має нейтральну плавучість, в холодній тоне, а в гарячій випливає догори. При розігріві води відбувається її розширення (на 4 % від об'єму води в бака). Рівень води в баку піднімається і додаткова теплоізолююча перегородка переходить з положення "а" в положення "б". При цьому повітря з порожнини 9 виходить через дренажний патрубок 15 та сітки конденсатора 14 в атмосферу, як результат - повітря охолоджується, вода з нього конденсується та стікає назад в бак. Шток 16 контролює рівень води в баку і надає можливість виконати вимір кількості рідини що витрачається при випарюванні - це дозволить виконувати не частий, але необхідний долив її в бак. При цьому втрати тепла незначні, в сотні разів менші, ніж через ізоляцію бака. У випадку відключення електроенергії на тривалий період і усунення замерзання трубопроводів, котла та радіаторів патрубки 11 та 12, для відбирання та подачі гарячої води встановлені в баку під нахилом, що забезпечує невелику ПРИРОДНУ циркуляцію води в системі опалення. Тепла вода з верхньої частини бака, проходячи через систему опалення, охолоджується і збирається в нижній частині бака. Таким чином, запропонована конструкція системи опалення дозволяє працювати під атмосферним тиском, використовувати баки з квадратними формами та пласким дном, що знижує їх вагу та вартість виготовлення. Відсутність тиску в системі значно підвищує її безпечність при експлуатації та дозволяє відмовитись від використання дорогого вартісного розширюючого бака. Додаткова теплоізолююча перегородка знижує втрати води та тепла з бака в атмосферу. Джерело інформації: 1. Теплоакумулятор з теплоізолюючою перегородкою. Параска Г.Б., Горященко С.Л., Любчик В.Р., Вітюк А.В. Патент України UA 89286, F24D 11/00, F24D 15/02. Опубліковано 10.04.2014. Бюл. № 7. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Теплоакумулятор з теплоізолюючою перегородкою, що містить теплоізольований бак з водою, який підключений до розширюючого бачка, радіаторів опалення і котла через насоси, який відрізняється тим, що верхня частина бака має повітряну порожнину, з′єднану з атмосферою, 1 UA 99525 U в який встановлена додаткова теплоізолююча перегородка з позитивною плавучістю в гарячій воді, а патрубки подачі і відбору гарячої води в верхній частині бака встановлені з нахилом донизу, причому додаткова теплоізолююча перегородка оснащена штоком, який виведений через дренажний патрубок-конденсатор, встановлений в кришці бака. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
