Пристрій для біологічного очищення нафтовмісних вод на суднах

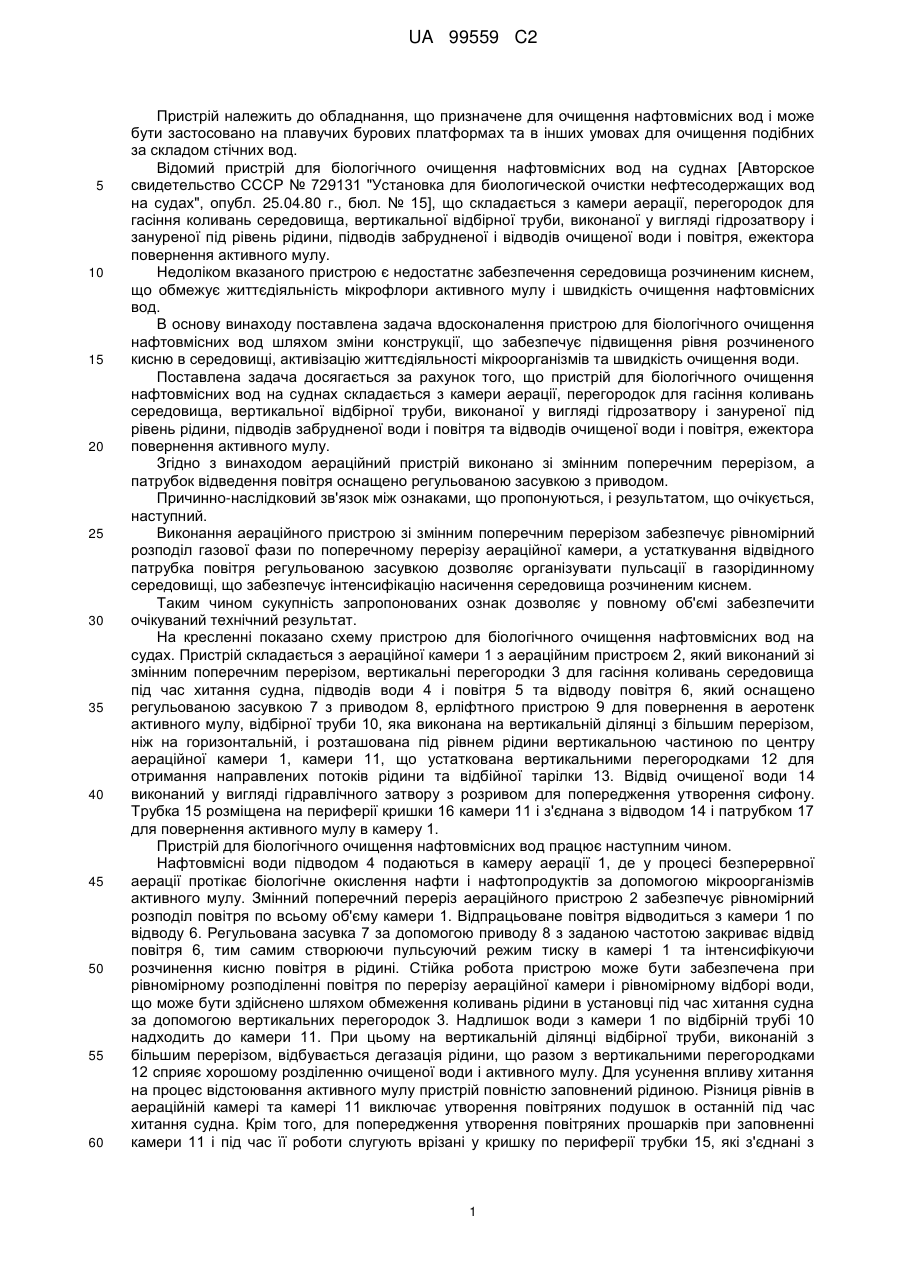

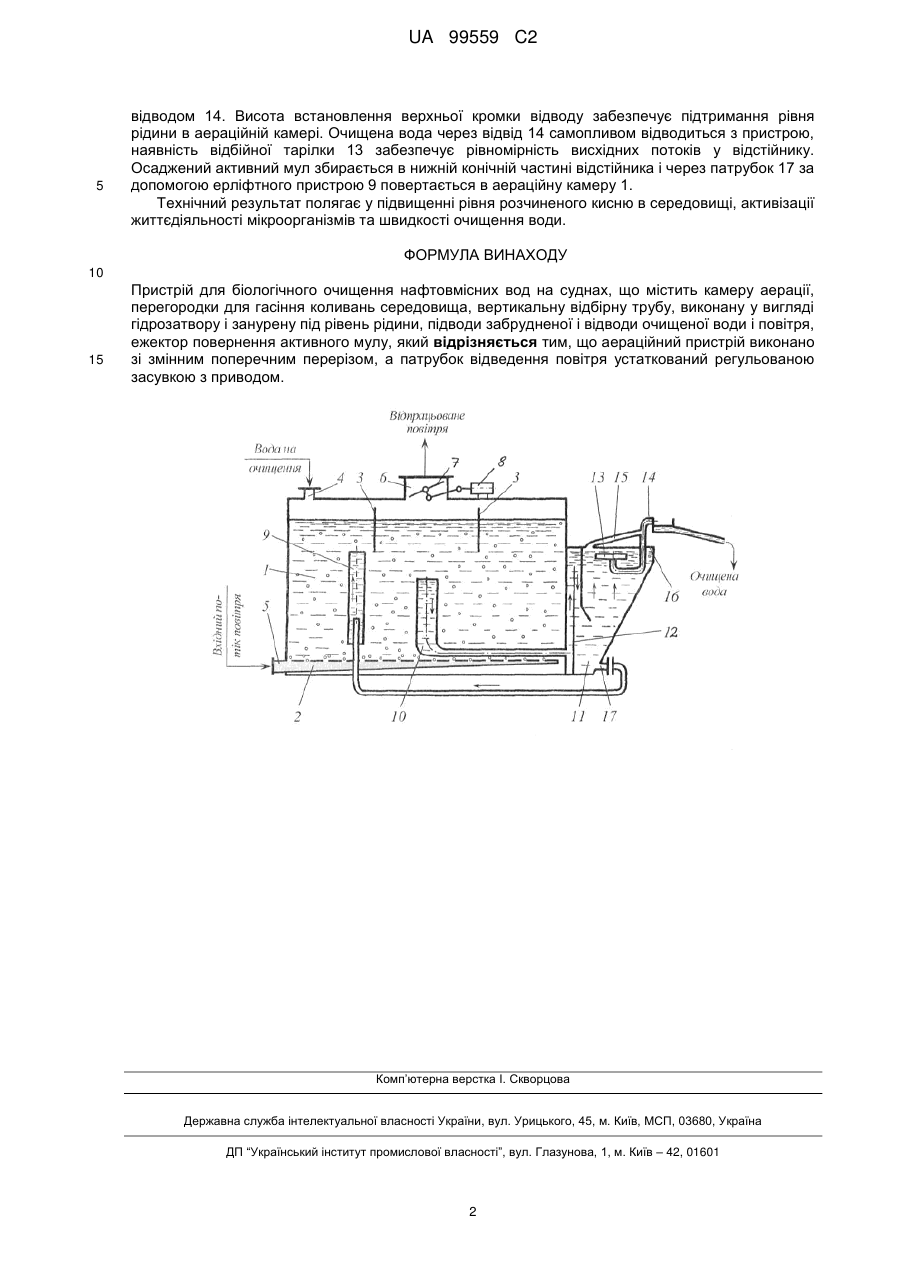

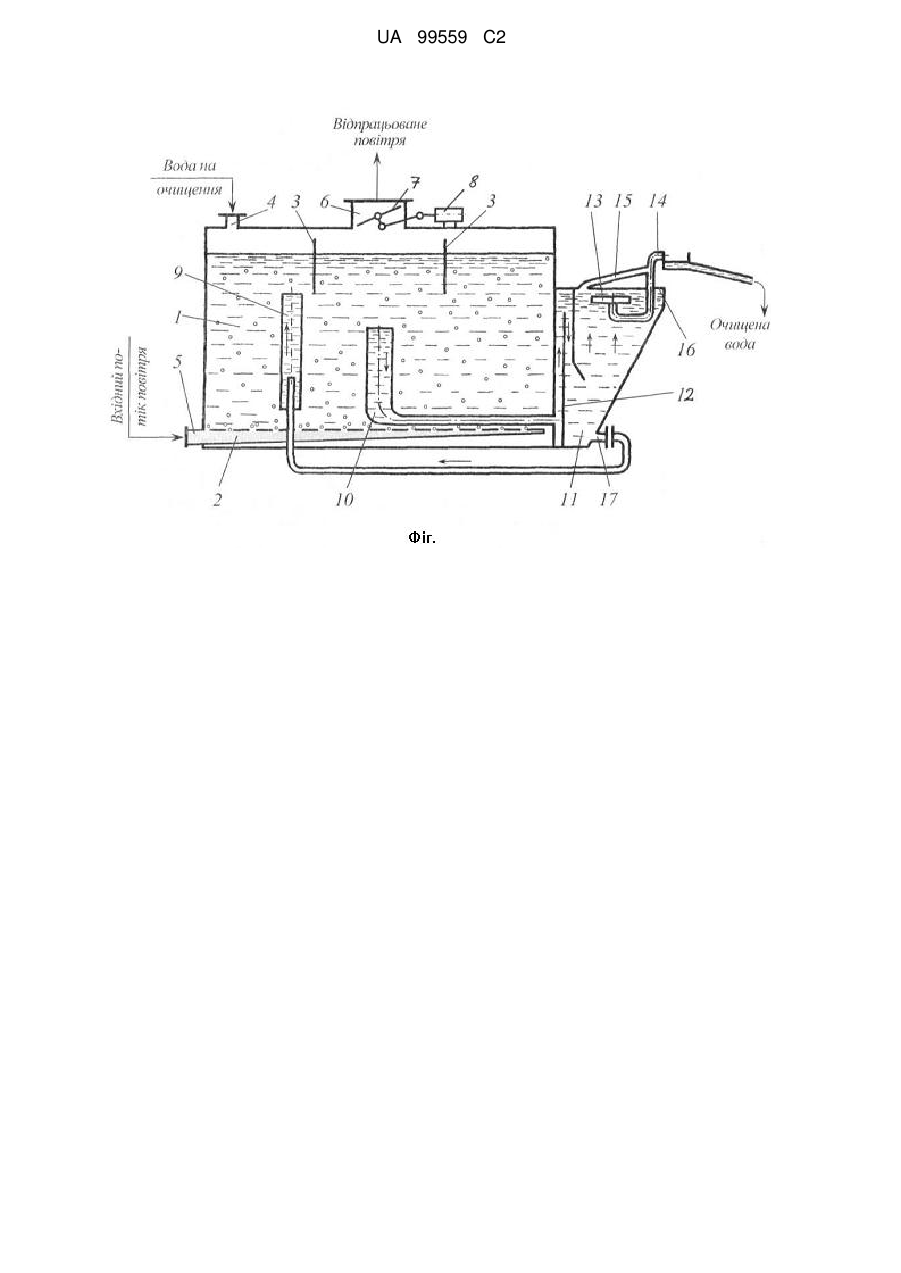

Реферат: Винахід належить до обладнання, що призначене для очищення нафтовмісних вод і може бути застосований на плавучих бурових платформах та в інших умовах для очищення подібних за складом стічних вод. Пристрій для біологічного очищення нафтовмісних вод на суднах складається з камери аерації, перегородок для гасіння коливань середовища, вертикальної відбірної труби, виконаної у вигляді гідрозатвору і зануреної під рівень рідини, підводів забрудненої і відводів очищеної води і повітря, ежектора повернення активного мулу. Згідно з винаходом, аераційний пристрій виконаний зі змінним поперечним перерізом, а патрубок відведення повітря устаткований регульованою засувкою з приводом. UA 99559 C2 (12) UA 99559 C2 UA 99559 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до обладнання, що призначене для очищення нафтовмісних вод і може бути застосовано на плавучих бурових платформах та в інших умовах для очищення подібних за складом стічних вод. Відомий пристрій для біологічного очищення нафтовмісних вод на суднах [Авторское свидетельство СССР № 729131 "Установка для биологической очистки нефтесодержащих вод на судах", опубл. 25.04.80 г., бюл. № 15], що складається з камери аерації, перегородок для гасіння коливань середовища, вертикальної відбірної труби, виконаної у вигляді гідрозатвору і зануреної під рівень рідини, підводів забрудненої і відводів очищеної води і повітря, ежектора повернення активного мулу. Недоліком вказаного пристрою є недостатнє забезпечення середовища розчиненим киснем, що обмежує життєдіяльність мікрофлори активного мулу і швидкість очищення нафтовмісних вод. В основу винаходу поставлена задача вдосконалення пристрою для біологічного очищення нафтовмісних вод шляхом зміни конструкції, що забезпечує підвищення рівня розчиненого кисню в середовищі, активізацію життєдіяльності мікроорганізмів та швидкість очищення води. Поставлена задача досягається за рахунок того, що пристрій для біологічного очищення нафтовмісних вод на суднах складається з камери аерації, перегородок для гасіння коливань середовища, вертикальної відбірної труби, виконаної у вигляді гідрозатвору і зануреної під рівень рідини, підводів забрудненої води і повітря та відводів очищеної води і повітря, ежектора повернення активного мулу. Згідно з винаходом аераційний пристрій виконано зі змінним поперечним перерізом, а патрубок відведення повітря оснащено регульованою засувкою з приводом. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Виконання аераційного пристрою зі змінним поперечним перерізом забезпечує рівномірний розподіл газової фази по поперечному перерізу аераційної камери, а устаткування відвідного патрубка повітря регульованою засувкою дозволяє організувати пульсації в газорідинному середовищі, що забезпечує інтенсифікацію насичення середовища розчиненим киснем. Таким чином сукупність запропонованих ознак дозволяє у повному об'ємі забезпечити очікуваний технічний результат. На кресленні показано схему пристрою для біологічного очищення нафтовмісних вод на судах. Пристрій складається з аераційної камери 1 з аераційним пристроєм 2, який виконаний зі змінним поперечним перерізом, вертикальні перегородки 3 для гасіння коливань середовища під час хитання судна, підводів води 4 і повітря 5 та відводу повітря 6, який оснащено регульованою засувкою 7 з приводом 8, ерліфтного пристрою 9 для повернення в аеротенк активного мулу, відбірної труби 10, яка виконана на вертикальній ділянці з більшим перерізом, ніж на горизонтальній, і розташована під рівнем рідини вертикальною частиною по центру аераційної камери 1, камери 11, що устаткована вертикальними перегородками 12 для отримання направлених потоків рідини та відбійної тарілки 13. Відвід очищеної води 14 виконаний у вигляді гідравлічного затвору з розривом для попередження утворення сифону. Трубка 15 розміщена на периферії кришки 16 камери 11 і з'єднана з відводом 14 і патрубком 17 для повернення активного мулу в камеру 1. Пристрій для біологічного очищення нафтовмісних вод працює наступним чином. Нафтовмісні води підводом 4 подаються в камеру аерації 1, де у процесі безперервної аерації протікає біологічне окислення нафти і нафтопродуктів за допомогою мікроорганізмів активного мулу. Змінний поперечний переріз аераційного пристрою 2 забезпечує рівномірний розподіл повітря по всьому об'єму камери 1. Відпрацьоване повітря відводиться з камери 1 по відводу 6. Регульована засувка 7 за допомогою приводу 8 з заданою частотою закриває відвід повітря 6, тим самим створюючи пульсуючий режим тиску в камері 1 та інтенсифікуючи розчинення кисню повітря в рідині. Стійка робота пристрою може бути забезпечена при рівномірному розподіленні повітря по перерізу аераційної камери і рівномірному відборі води, що може бути здійснено шляхом обмеження коливань рідини в установці під час хитання судна за допомогою вертикальних перегородок 3. Надлишок води з камери 1 по відбірній трубі 10 надходить до камери 11. При цьому на вертикальній ділянці відбірної труби, виконаній з більшим перерізом, відбувається дегазація рідини, що разом з вертикальними перегородками 12 сприяє хорошому розділенню очищеної води і активного мулу. Для усунення впливу хитання на процес відстоювання активного мулу пристрій повністю заповнений рідиною. Різниця рівнів в аераційній камері та камері 11 виключає утворення повітряних подушок в останній під час хитання судна. Крім того, для попередження утворення повітряних прошарків при заповненні камери 11 і під час її роботи слугують врізані у кришку по периферії трубки 15, які з'єднані з 1 UA 99559 C2 5 відводом 14. Висота встановлення верхньої кромки відводу забезпечує підтримання рівня рідини в аераційній камері. Очищена вода через відвід 14 самопливом відводиться з пристрою, наявність відбійної тарілки 13 забезпечує рівномірність висхідних потоків у відстійнику. Осаджений активний мул збирається в нижній конічній частині відстійника і через патрубок 17 за допомогою ерліфтного пристрою 9 повертається в аераційну камеру 1. Технічний результат полягає у підвищенні рівня розчиненого кисню в середовищі, активізації життєдіяльності мікроорганізмів та швидкості очищення води. ФОРМУЛА ВИНАХОДУ 10 15 Пристрій для біологічного очищення нафтовмісних вод на суднах, що містить камеру аерації, перегородки для гасіння коливань середовища, вертикальну відбірну трубу, виконану у вигляді гідрозатвору і занурену під рівень рідини, підводи забрудненої і відводи очищеної води і повітря, ежектор повернення активного мулу, який відрізняється тим, що аераційний пристрій виконано зі змінним поперечним перерізом, а патрубок відведення повітря устаткований регульованою засувкою з приводом. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
