Спосіб виплавки металу у подовій печі

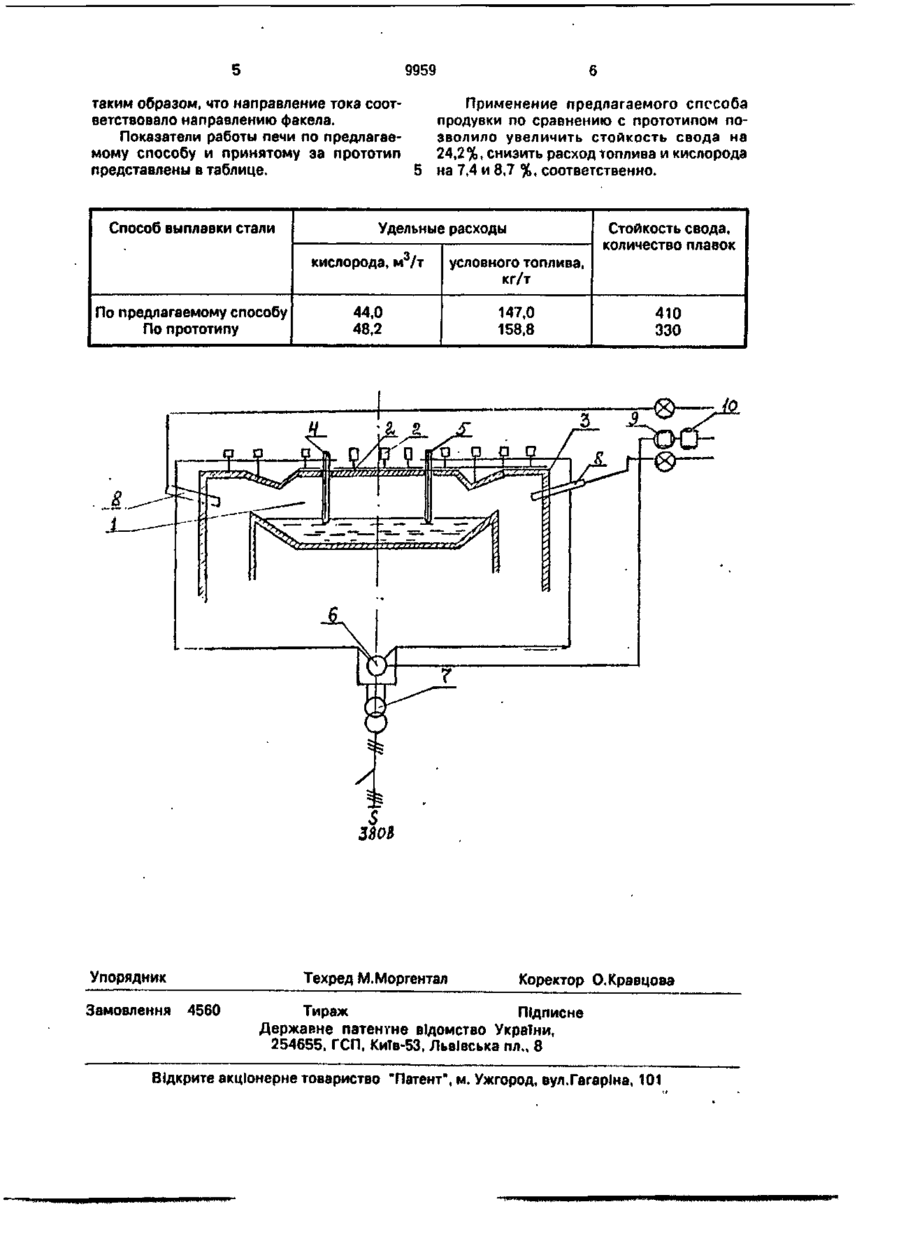

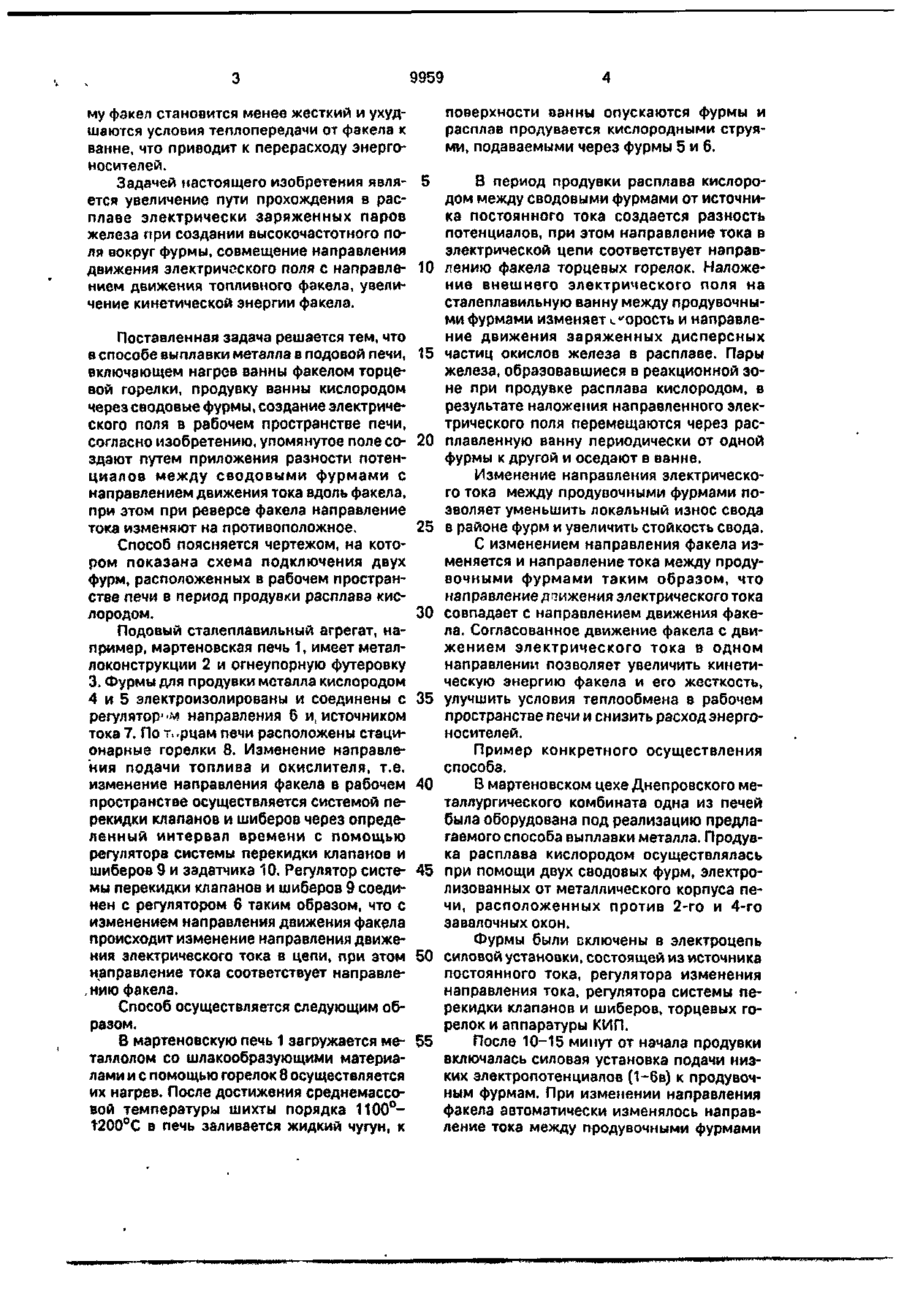

1. Способ выплавки металла в подовой печи, включающий нагрев ванны факелом торцевой горелки, продувку ванны кислородом через сводовые фурмы, создание электрического поля в рабочем пространстве печи, о т л и ч а ю щ и й с я тем, что электрическое поле в рабочем пространстве печи создают путем приложения разности потенциалов между сводовыми фурмами с направлением движения тока вдоль факела. 2. Способ по п. 1 , о т л и ч а ю щ и й с. я тем, что при реверсе факела направление тока изменяют на противоположное. Недостатком способа является то, что направление движения электрического поля не совпадает с направлением факела по ходу плавки. При совпадении направлений тока с направлением движения факела продукты сгорания при омывании поверхности фурмы, соединенной с положительным полюсом источника тока, приобретают положительный заряд и направляются к фурме, подсоединенной к отрицательному полюсу источника питания. В этом случае факел получается более жесткий с большим запасом кинетической энергии, так как вектор скорости факела совпадает с вектором движения электрически заряженных частичек факела. В случае, если направление тока между продувочными фурмами не совпадаете направлением факела, вектор движения электрически заряженных частичек факела имеет противоположное направление по отношению к вектору скорости факела. Поэто ел О 9959 поверхности ванны опускаются фурмы и му факел становится менее жесткий и ухудрасплав продувается кислородными струяшаются условия теплопередачи от факела к ми, подаваемыми через фурмы 5 и 6. ванне, что приводит к перерасходу энергоносителей. В период продувки расплава кислороЗадачей настоящего изобретения явля- 5 дом между сводовыми фурмами от источниется увеличение пути прохождения в раска постоянного тока создается разность плаве электрически заряженных паров потенциалов, при этом направление тока в железа при создании высокочастотного поэлектрической цепи соответствует направля вокруг фурмы, совмещение направления движения электрического поля с направле- 10 лению факела торцевых горелок. Наложение внешнего электрического поля на нием движения топливного факела, увелисталеплавильную ванну между продувочнычение кинетической энергии факела. ми фурмами изменяет порость и направление движения заряженных дисперсных Поставленная задача решается тем, что в способе выплавки металла в подовой печи, 15 частиц окислов железа в расплаве. Пары железа, образовавшиеся в реакционной зовключающем нагрев ванны факелом торцене при продувке расплава кислородом, в вой горелки, продувку ванны кислородом результате наложения направленного элекчерез сводовые фурмы, создание электричетрического поля перемещаются через расского поля в рабочем пространстве печи, согласно изобретению, упомянутое поле со- 20 плавленную ванну периодически от одной здают путем приложения разности потенфурмы к другой и оседают в ванне. циалов между сводовыми фурмами с Изменение направления электрическонаправлением движения тока вдоль факела, го тока между продувочными фурмами попри этом при реверсе факела направление зволяет уменьшить локальный износ свода тока изменяют на противоположное. 25 в районе фурм и увеличить стойкость свода. С изменением направления факела изСпособ поясняется чертежом, на котоменяется и направление тока между продуром показана схема подключения двух вочными фурмами таким образом, что фурм, расположенных в рабочем пространнаправление движения электрического тока стве печи в период продувки расплава кислородом. 30 совпадает с направлением движения факела. Согласованное движение факела с двиПодовый сталеплавильный агрегат, нажением электрического тока в одном пример, мартеновская печь 1, имеет металнаправлении позволяет увеличить кинетилоконструкции 2 и огнеупорную футеровку ческую энергию факела и его жесткость, 3. Фурмы для продувки металла кислородом 4 и 5 электроизолированы и соединены с 35 улучшить условия теплообмена в рабочем регулятор5 «м направления 6 и, источником пространстве печи и снизить расход энерготока 7. По терцам печи расположены стациносителей. онарные горелки 8. Изменение направлеПример конкретного осуществления ния подачи топлива и окислителя, т.е. способа. изменение направления факела в рабочем 40 В мартеновском цехе Днепровского мепространстве осуществляется системой петаллургического комбината одна из печей рекидки клапанов и шиберов через опредебыла оборудована под реализацию предлаленный интервал времени с помощьюгаемого способа выплавки металла. Продуврегулятора системы перекидки клапанов и ка расплава кислородом осуществлялась шиберов 9 и задатчика 10. Регулятор систе- 45 при помощи двух сводовых фурм, электромы перекидки клапанов и шиберов 9 соедилизованных от металлического корпуса пенен с регулятором 6 таким образом, что с чи, расположенных против 2-го и 4-го изменением направления движения факела завалочных окон. происходит изменение направления движеФурмы были включены в электроцепь ния электрического тока в цепи, при этом 50 силовой установки, состоящей из источника направление тока соответствует направлепостоянного тока, регулятора изменения нию факела. направления тока, регулятора системы пеСпособ осуществляется следующим обрекидки клапанов и шиберов, торцевых горазом. релок и аппаратуры КИП. В мартеновскую печь 1 загружается ме- £5 После 10-15 минут от начала продувки таллолом со шлакообразующими материавключалась силовая установка подачи низлами и с помощью горелок 8 осуществляется ких электропотенциалов (1-6в) к продувочих нагрев. После достижения среднемассоным фурмам. При изменении направления эой температуры шихты порядка 1100°факела автоматически изменялось направt200°C в печь заливается жидкий чугун, к ление тока между продувочными фурмами 5 9959 6 таким образом, что направление тока соотПрименение предлагаемого способа ветствовало направлению факела. продувки по сравнению с прототипом поПоказатели работы печи по предлагаезволило увеличить стойкость свода на мому способу и принятому за прототип 24,2%, снизить расход топлива и кислорода представлены в таблице. 5 на 7,4 и 8,7 %, соответственно. Способ выплавки стали Стойкость свода, количество плавок Удельные расходы кислорода, м3/т По предлагаемому способу По прототипу Упорядник Замовлення условного топлива, кг/т 44,0 48,2 147,0 158,8 Техред М.Моргентал 4560 410 330 Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
