Пристрій для фіксації комплексу органів та розширення черевної порожнини під час розтину трупа

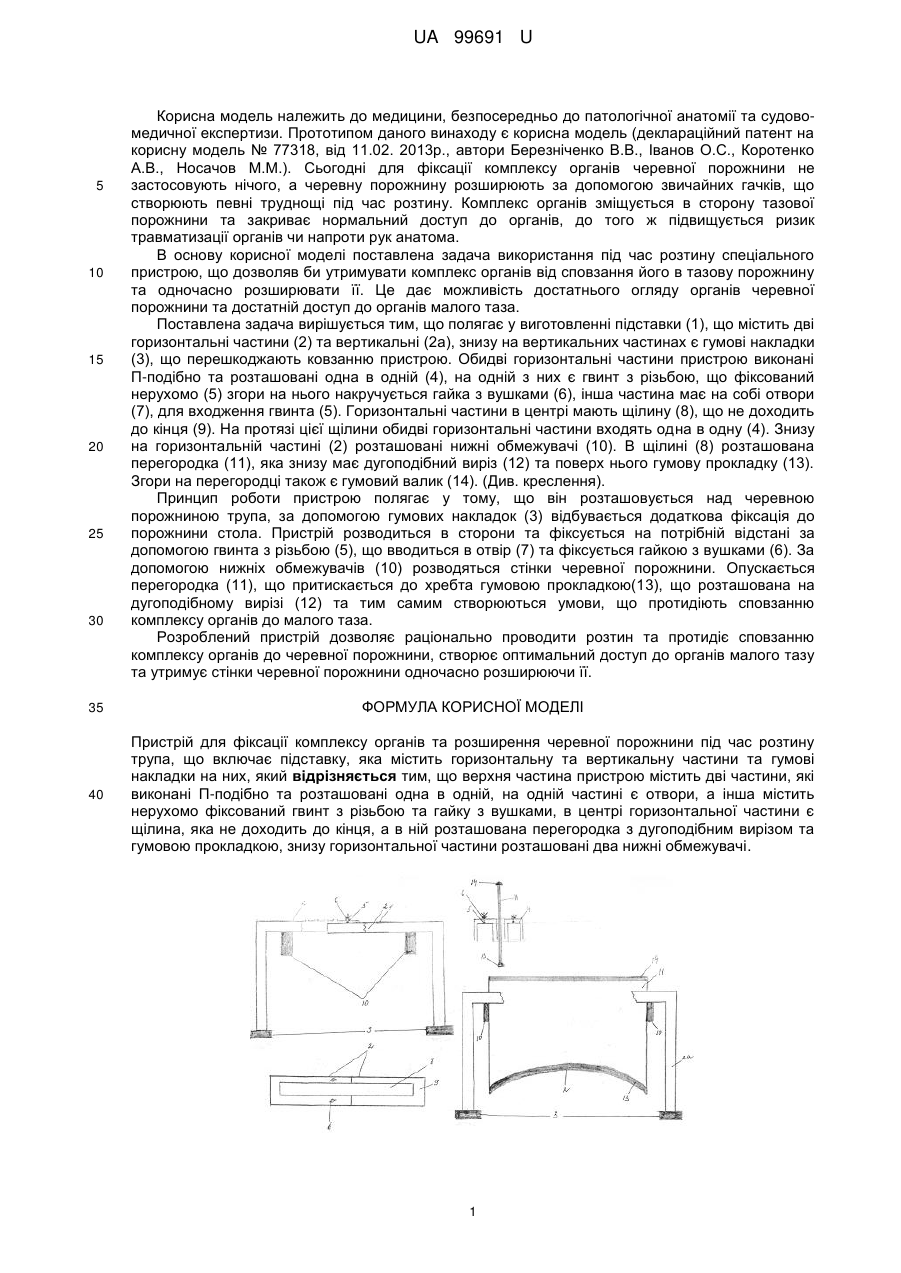

Реферат: Пристрій для фіксації комплексу органів та розширення черевної порожнини під час розтину трупа включає підставку, яка містить горизонтальну та вертикальну частини та гумові накладки на них. Верхня частина пристрою містить дві частини, які виконані П-подібно та розташовані одна в одній. На одній частині є отвори, а інша містить нерухомо фіксований гвинт з різьбою та гайку з вушками. В центрі горизонтальної частини є щілина, яка не доходить до кінця, а в ній розташована перегородка з дугоподібним вирізом та гумовою прокладкою. Знизу горизонтальної частини розташовані два нижні обмежувачі. UA 99691 U (12) UA 99691 U UA 99691 U 5 10 15 20 25 30 Корисна модель належить до медицини, безпосередньо до патологічної анатомії та судовомедичної експертизи. Прототипом даного винаходу є корисна модель (деклараційний патент на корисну модель № 77318, від 11.02. 2013р., автори Березніченко В.В., Іванов О.С., Коротенко А.В., Носачов М.М.). Сьогодні для фіксації комплексу органів черевної порожнини не застосовують нічого, а черевну порожнину розширюють за допомогою звичайних гачків, що створюють певні труднощі під час розтину. Комплекс органів зміщується в сторону тазової порожнини та закриває нормальний доступ до органів, до того ж підвищується ризик травматизації органів чи напроти рук анатома. В основу корисної моделі поставлена задача використання під час розтину спеціального пристрою, що дозволяв би утримувати комплекс органів від сповзання його в тазову порожнину та одночасно розширювати її. Це дає можливість достатнього огляду органів черевної порожнини та достатній доступ до органів малого таза. Поставлена задача вирішується тим, що полягає у виготовленні підставки (1), що містить дві горизонтальні частини (2) та вертикальні (2а), знизу на вертикальних частинах є гумові накладки (3), що перешкоджають ковзанню пристрою. Обидві горизонтальні частини пристрою виконані П-подібно та розташовані одна в одній (4), на одній з них є гвинт з різьбою, що фіксований нерухомо (5) згори на нього накручується гайка з вушками (6), інша частина має на собі отвори (7), для входження гвинта (5). Горизонтальні частини в центрі мають щілину (8), що не доходить до кінця (9). На протязі цієї щілини обидві горизонтальні частини входять одна в одну (4). Знизу на горизонтальній частині (2) розташовані нижні обмежувачі (10). В щілині (8) розташована перегородка (11), яка знизу має дугоподібний виріз (12) та поверх нього гумову прокладку (13). Згори на перегородці також є гумовий валик (14). (Див. креслення). Принцип роботи пристрою полягає у тому, що він розташовується над черевною порожниною трупа, за допомогою гумових накладок (3) відбувається додаткова фіксація до порожнини стола. Пристрій розводиться в сторони та фіксується на потрібній відстані за допомогою гвинта з різьбою (5), що вводиться в отвір (7) та фіксується гайкою з вушками (6). За допомогою нижніх обмежувачів (10) розводяться стінки черевної порожнини. Опускається перегородка (11), що притискається до хребта гумовою прокладкою(13), що розташована на дугоподібному вирізі (12) та тим самим створюються умови, що протидіють сповзанню комплексу органів до малого таза. Розроблений пристрій дозволяє раціонально проводити розтин та протидіє сповзанню комплексу органів до черевної порожнини, створює оптимальний доступ до органів малого тазу та утримує стінки черевної порожнини одночасно розширюючи її. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для фіксації комплексу органів та розширення черевної порожнини під час розтину трупа, що включає підставку, яка містить горизонтальну та вертикальну частини та гумові накладки на них, який відрізняється тим, що верхня частина пристрою містить дві частини, які виконані П-подібно та розташовані одна в одній, на одній частині є отвори, а інша містить нерухомо фіксований гвинт з різьбою та гайку з вушками, в центрі горизонтальної частини є щілина, яка не доходить до кінця, а в ній розташована перегородка з дугоподібним вирізом та гумовою прокладкою, знизу горизонтальної частини розташовані два нижні обмежувачі. 1 UA 99691 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
