Кавітаційний змішувач

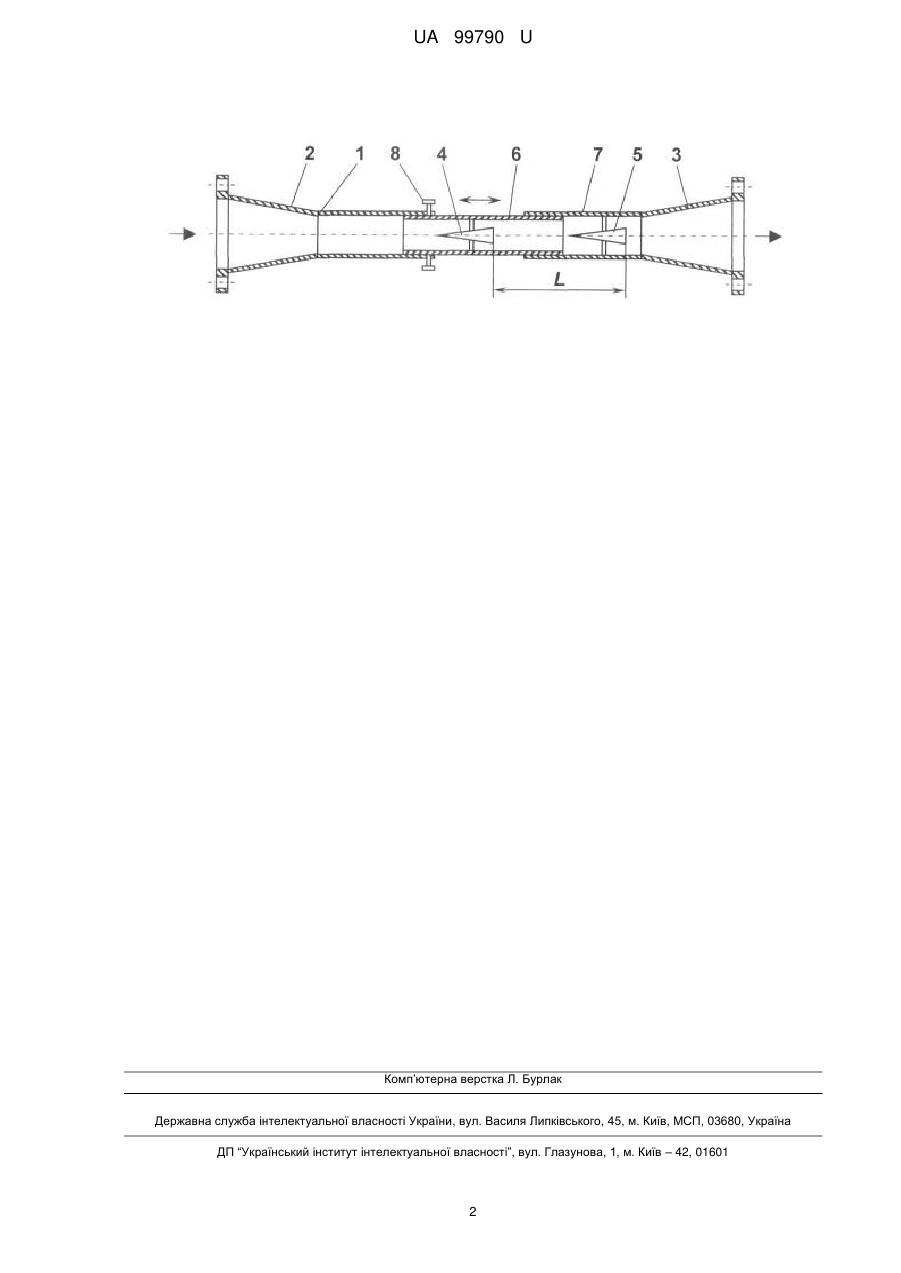

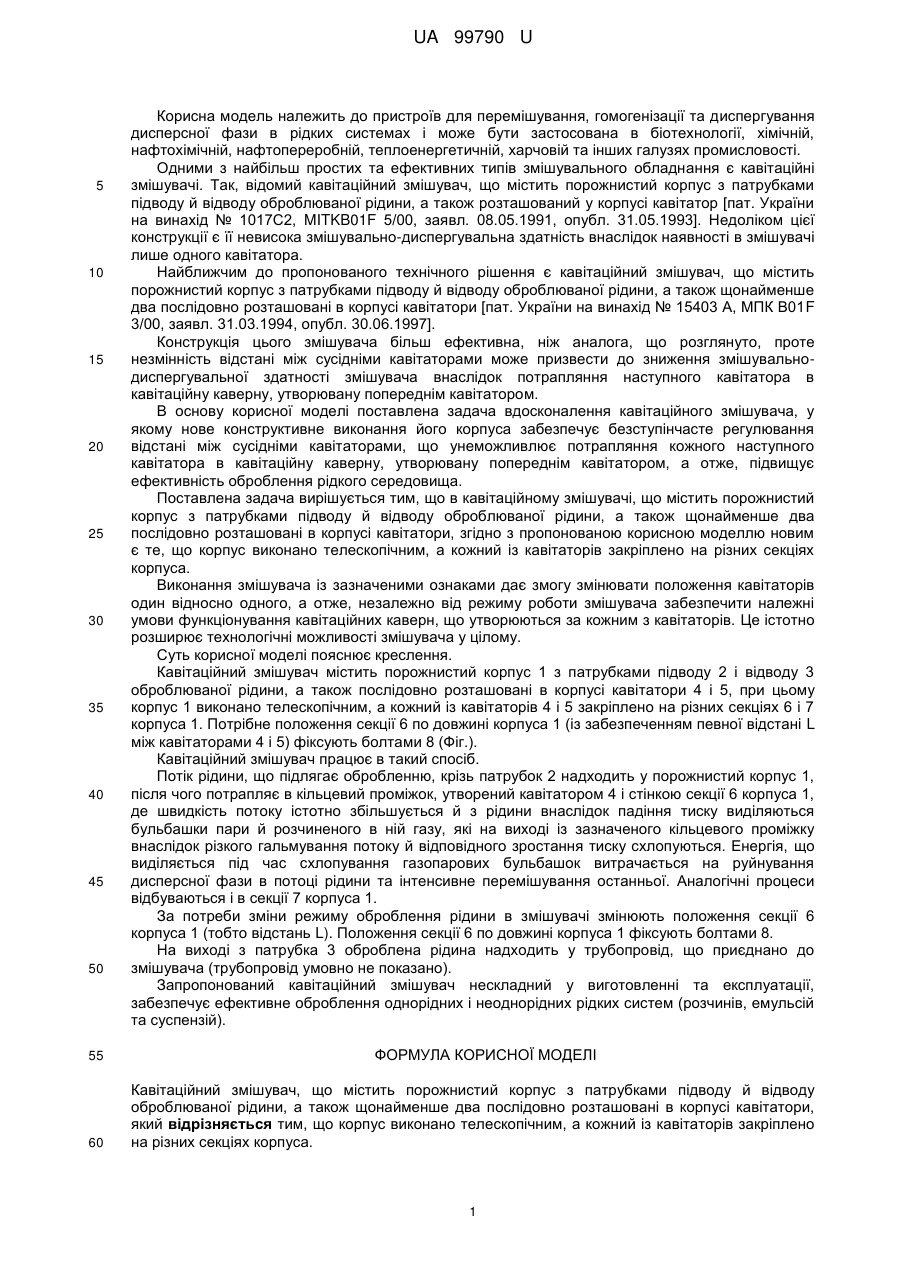

Реферат: Кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу й відводу оброблюваної рідини, а також щонайменше два послідовно розташовані в корпусі кавітатори. Корпус виконано телескопічним, а кожний із кавітаторів закріплено на різних секціях корпуса. UA 99790 U (12) UA 99790 U UA 99790 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для перемішування, гомогенізації та диспергування дисперсної фази в рідких системах і може бути застосована в біотехнології, хімічній, нафтохімічній, нафтопереробній, теплоенергетичній, харчовій та інших галузях промисловості. Одними з найбільш простих та ефективних типів змішувального обладнання є кавітаційні змішувачі. Так, відомий кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу й відводу оброблюваної рідини, а також розташований у корпусі кавітатор [пат. України на винахід № 1017С2, MITKB01F 5/00, заявл. 08.05.1991, опубл. 31.05.1993]. Недоліком цієї конструкції є її невисока змішувально-диспергувальна здатність внаслідок наявності в змішувачі лише одного кавітатора. Найближчим до пропонованого технічного рішення є кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу й відводу оброблюваної рідини, а також щонайменше два послідовно розташовані в корпусі кавітатори [пат. України на винахід № 15403 А, МПК В01F 3/00, заявл. 31.03.1994, опубл. 30.06.1997]. Конструкція цього змішувача більш ефективна, ніж аналога, що розглянуто, проте незмінність відстані між сусідніми кавітаторами може призвести до зниження змішувальнодиспергувальної здатності змішувача внаслідок потрапляння наступного кавітатора в кавітаційну каверну, утворювану попереднім кавітатором. В основу корисної моделі поставлена задача вдосконалення кавітаційного змішувача, у якому нове конструктивне виконання його корпуса забезпечує безступінчасте регулювання відстані між сусідніми кавітаторами, що унеможливлює потрапляння кожного наступного кавітатора в кавітаційну каверну, утворювану попереднім кавітатором, а отже, підвищує ефективність оброблення рідкого середовища. Поставлена задача вирішується тим, що в кавітаційному змішувачі, що містить порожнистий корпус з патрубками підводу й відводу оброблюваної рідини, а також щонайменше два послідовно розташовані в корпусі кавітатори, згідно з пропонованою корисною моделлю новим є те, що корпус виконано телескопічним, а кожний із кавітаторів закріплено на різних секціях корпуса. Виконання змішувача із зазначеними ознаками дає змогу змінювати положення кавітаторів один відносно одного, а отже, незалежно від режиму роботи змішувача забезпечити належні умови функціонування кавітаційних каверн, що утворюються за кожним з кавітаторів. Це істотно розширює технологічні можливості змішувача у цілому. Суть корисної моделі пояснює креслення. Кавітаційний змішувач містить порожнистий корпус 1 з патрубками підводу 2 і відводу 3 оброблюваної рідини, а також послідовно розташовані в корпусі кавітатори 4 і 5, при цьому корпус 1 виконано телескопічним, а кожний із кавітаторів 4 і 5 закріплено на різних секціях 6 і 7 корпуса 1. Потрібне положення секції 6 по довжині корпуса 1 (із забезпеченням певної відстані L між кавітаторами 4 і 5) фіксують болтами 8 (Фіг.). Кавітаційний змішувач працює в такий спосіб. Потік рідини, що підлягає обробленню, крізь патрубок 2 надходить у порожнистий корпус 1, після чого потрапляє в кільцевий проміжок, утворений кавітатором 4 і стінкою секції 6 корпуса 1, де швидкість потоку істотно збільшується й з рідини внаслідок падіння тиску виділяються бульбашки пари й розчиненого в ній газу, які на виході із зазначеного кільцевого проміжку внаслідок різкого гальмування потоку й відповідного зростання тиску схлопуються. Енергія, що виділяється під час схлопування газопарових бульбашок витрачається на руйнування дисперсної фази в потоці рідини та інтенсивне перемішування останньої. Аналогічні процеси відбуваються і в секції 7 корпуса 1. За потреби зміни режиму оброблення рідини в змішувачі змінюють положення секції 6 корпуса 1 (тобто відстань L). Положення секції 6 по довжині корпуса 1 фіксують болтами 8. На виході з патрубка 3 оброблена рідина надходить у трубопровід, що приєднано до змішувача (трубопровід умовно не показано). Запропонований кавітаційний змішувач нескладний у виготовленні та експлуатації, забезпечує ефективне оброблення однорідних і неоднорідних рідких систем (розчинів, емульсій та суспензій). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу й відводу оброблюваної рідини, а також щонайменше два послідовно розташовані в корпусі кавітатори, який відрізняється тим, що корпус виконано телескопічним, а кожний із кавітаторів закріплено на різних секціях корпуса. 1 UA 99790 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
