Кавітаційний змішувач
Номер патенту: 54917
Опубліковано: 25.11.2010
Автори: Олійник Олена Сергіївна, Мікульонок Ігор Олегович, Рябцев Геннадій Леонідович
Формула / Реферат
Кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу і відводу оброблюваної рідини, розташований у ньому кавітатор у вигляді тіла обертання, а також засіб для переміщення кавітатора вздовж корпуса, який відрізняється тим, що порожнину корпуса виконано конічною.
Текст

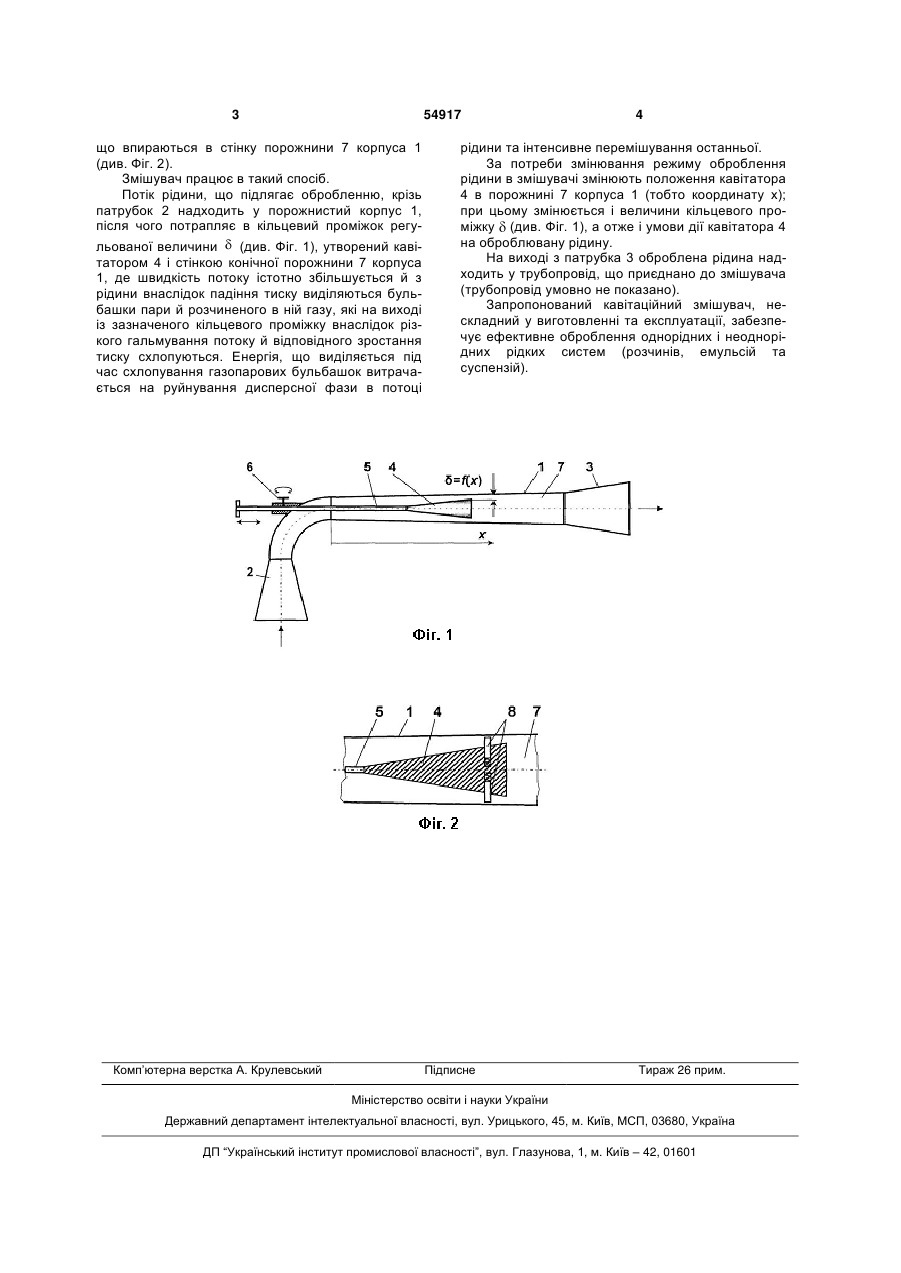

Кавітаційний змішувач, що містить порожнистий корпус з патрубками підводу і відводу оброблюваної рідини, розташований у ньому кавітатор у вигляді тіла обертання, а також засіб для переміщення кавітатора вздовж корпуса, який відрізняється тим, що порожнину корпуса виконано конічною. (19) (21) u201007155 (22) 09.06.2010 (24) 25.11.2010 (46) 25.11.2010, Бюл.№ 22, 2010 р. (72) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ОЛІЙНИК ОЛЕНА СЕРГІЇВНА, РЯБЦЕВ ГЕННАДІЙ ЛЕОНІДОВИЧ (73) МІКУЛЬОНОК ІГОР ОЛЕГОВИЧ, ОЛІЙНИК ОЛЕНА СЕРГІЇВНА, РЯБЦЕВ ГЕННАДІЙ ЛЕОНІ 3 54917 що впираються в стінку порожнини 7 корпуса 1 (див. Фіг. 2). Змішувач працює в такий спосіб. Потік рідини, що підлягає обробленню, крізь патрубок 2 надходить у порожнистий корпус 1, після чого потрапляє в кільцевий проміжок регульованої величини (див. Фіг. 1), утворений кавітатором 4 і стінкою конічної порожнини 7 корпуса 1, де швидкість потоку істотно збільшується й з рідини внаслідок падіння тиску виділяються бульбашки пари й розчиненого в ній газу, які на виході із зазначеного кільцевого проміжку внаслідок різкого гальмування потоку й відповідного зростання тиску схлопуються. Енергія, що виділяється під час схлопування газопарових бульбашок витрачається на руйнування дисперсної фази в потоці Комп’ютерна верстка А. Крулевський 4 рідини та інтенсивне перемішування останньої. За потреби змінювання режиму оброблення рідини в змішувачі змінюють положення кавітатора 4 в порожнині 7 корпуса 1 (тобто координату х); при цьому змінюється і величини кільцевого проміжку (див. Фіг. 1), а отже і умови дії кавітатора 4 на оброблювану рідину. На виході з патрубка 3 оброблена рідина надходить у трубопровід, що приєднано до змішувача (трубопровід умовно не показано). Запропонований кавітаційний змішувач, нескладний у виготовленні та експлуатації, забезпечує ефективне оброблення однорідних і неоднорідних рідких систем (розчинів, емульсій та суспензій). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCavitation mixer
Автори англійськоюMikulionok Ihor Olehovych, Oliinyk Olena Serhiivna, Riabtsev Hennadii Leonidovych
Назва патенту російськоюКавитационный смеситель
Автори російськоюМикуленок Игорь Олегович, Олейник Елена Сергеевна, Рябцев Геннадий Леонидович
МПК / Мітки
МПК: B01F 3/00, C12M 1/33, C12M 1/00
Мітки: кавітаційний, змішувач
Код посилання
<a href="https://ua.patents.su/2-54917-kavitacijjnijj-zmishuvach.html" target="_blank" rel="follow" title="База патентів України">Кавітаційний змішувач</a>
Кавітаційний змішувач проточного типу
Номер патенту: 11842
Опубліковано: 16.01.2006
Автори: Ланецький Василь Григорович, Глазков Михайло Михайлович, Тарасенко Тарас Валерійович
МПК: B01F 5/00
Мітки: змішувач, проточного, типу, кавітаційний
Формула / Реферат:
Кавітаційний змішувач проточного типу містить циліндричний корпус, кавітатор, відбивач, який відрізняється тим, що по потоку встановлений кільцевий колектор з отворами по периметру труби, далі розташовані тороїдальна камера, яка виконана за рахунок сферичних проточок на конусах кавітатора і відбивача, та канал дифузорного типу.
Кавітаційний змішувач
Номер патенту: 31086
Опубліковано: 25.03.2008
Автори: Гвоздєв Олександр Вікторович, Гвоздєв Віктор Олександрович, Мазурик Людмила Іванівна
МПК: B01F 5/00
Мітки: змішувач, кавітаційний
Формула / Реферат:
Кавітаційний змішувач, що містить патрубки підведення й відводу середовища, циліндричну проточну камеру й установлені в ній рухливий в осьовому напрямку кавітатор у вигляді зрізаного конуса, повернений меншою основою назустріч потоку, й порожнистий конічний насадок, повернений своєю більшою основою у бік кавітатора, який відрізняється тим, що кавітатор установлений рухливо на осі і має прорізі пірамідальної форми, які розташовані під гострим...
Кавітаційний змішувач
Номер патенту: 28585
Опубліковано: 16.10.2000
Автори: Кухтік Євген Володимирович, Слуцький Борис Олександрович
МПК: B01F 5/06
Мітки: змішувач, кавітаційний
Формула / Реферат:
Кавітаційний змішувач, який містить циліндричну камеру з подачі і відводу обробної суміші і установлений в патрубками подачі і відводу обробляємої суміші і установлений в камері кавітатор, виконаний у вигляді порожнього зрізаного конуса з отвіром на його поверхні та патрубком подачі підмішуваємої речовини, який відрізняється тим, що частина внутрішньої поверхні циліндричної камери, яка звернена к кавітатору, виконана в формі дифузора,...
Кавітаційний змішувач
Номер патенту: 30486
Опубліковано: 15.11.2000
Автор: Кравець Борис Кирилович
МПК: B01F 5/00
Мітки: змішувач, кавітаційний
Формула / Реферат:
1. Кавітаційний змішувач, що містить в собі корпус з впускним і відвідним патрубками середовища, що обробляється, і протічну камеру, всередині якої установлена вісь з кавітатором, який має форму зрізаного конуса, і розташований вздовж осі меншим діаметром до входу потоку середовища, що обробляється, який відрізняється тим, що протічна камера виконана конічної форми.2. Кавітаційний змішувач по п.1, який відрізняється тим, що...
Кавітаційний змішувач
Номер патенту: 69124
Опубліковано: 16.08.2004
Автори: Литвиненко Олександр Анатолійович, Некоз Олександр Іванович
Мітки: змішувач, кавітаційний
Формула / Реферат:
Кавітаційний змішувач, що містить послідовно сполучені конфузор, складену з двох коаксіально встановлених трубок циліндричну проточну камеру, розміщений в меншій трубці з можливістю осьового переміщення конусоподібний кавітатор і дифузор, який відрізняється тим, що відстань від окрайки кавітатора до окрайки меншої трубки проточної камери за ходом потоку становить не менше 1,3 d, де d - діаметр більшої основи конуса кавітатора.
