Пустотна будівельна панель

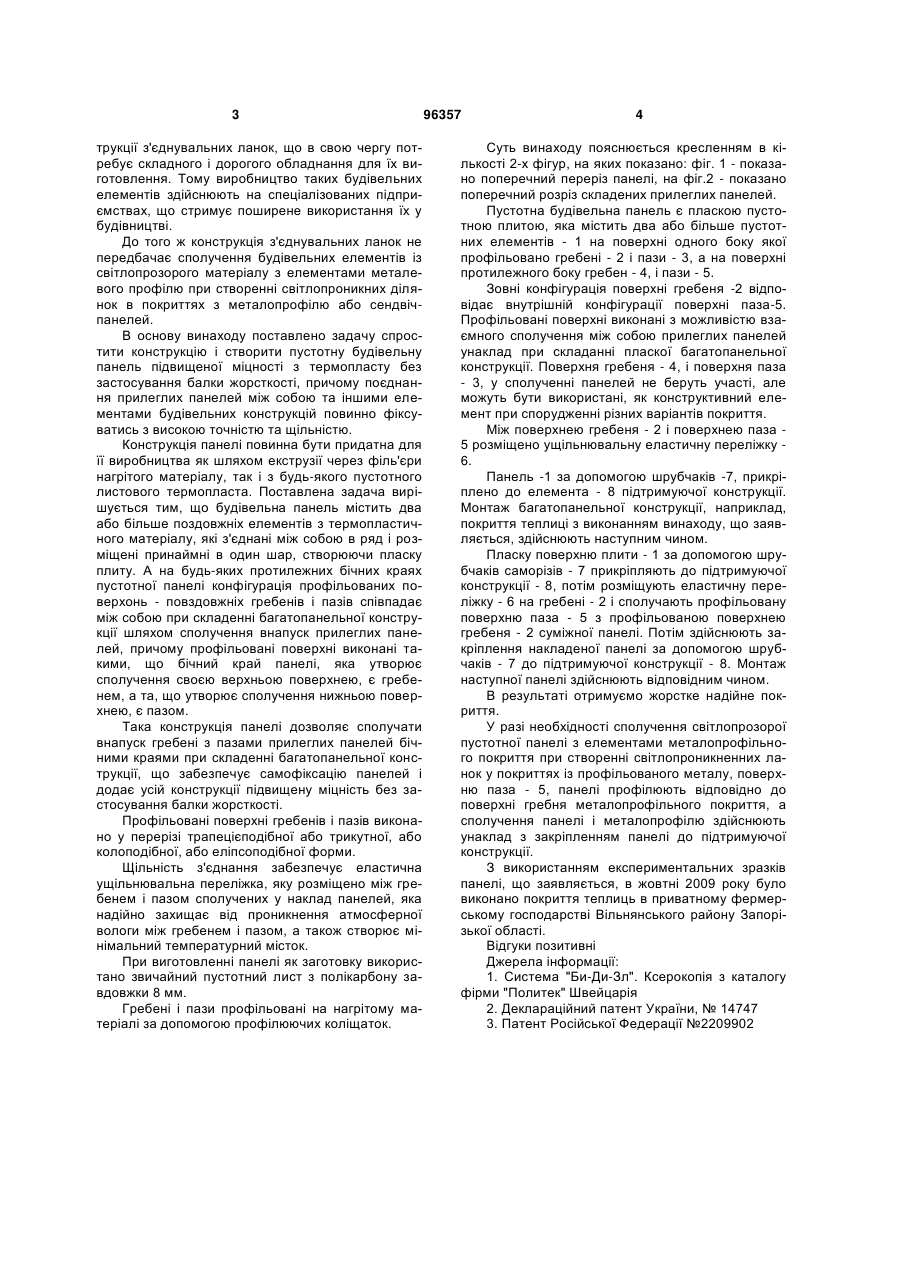

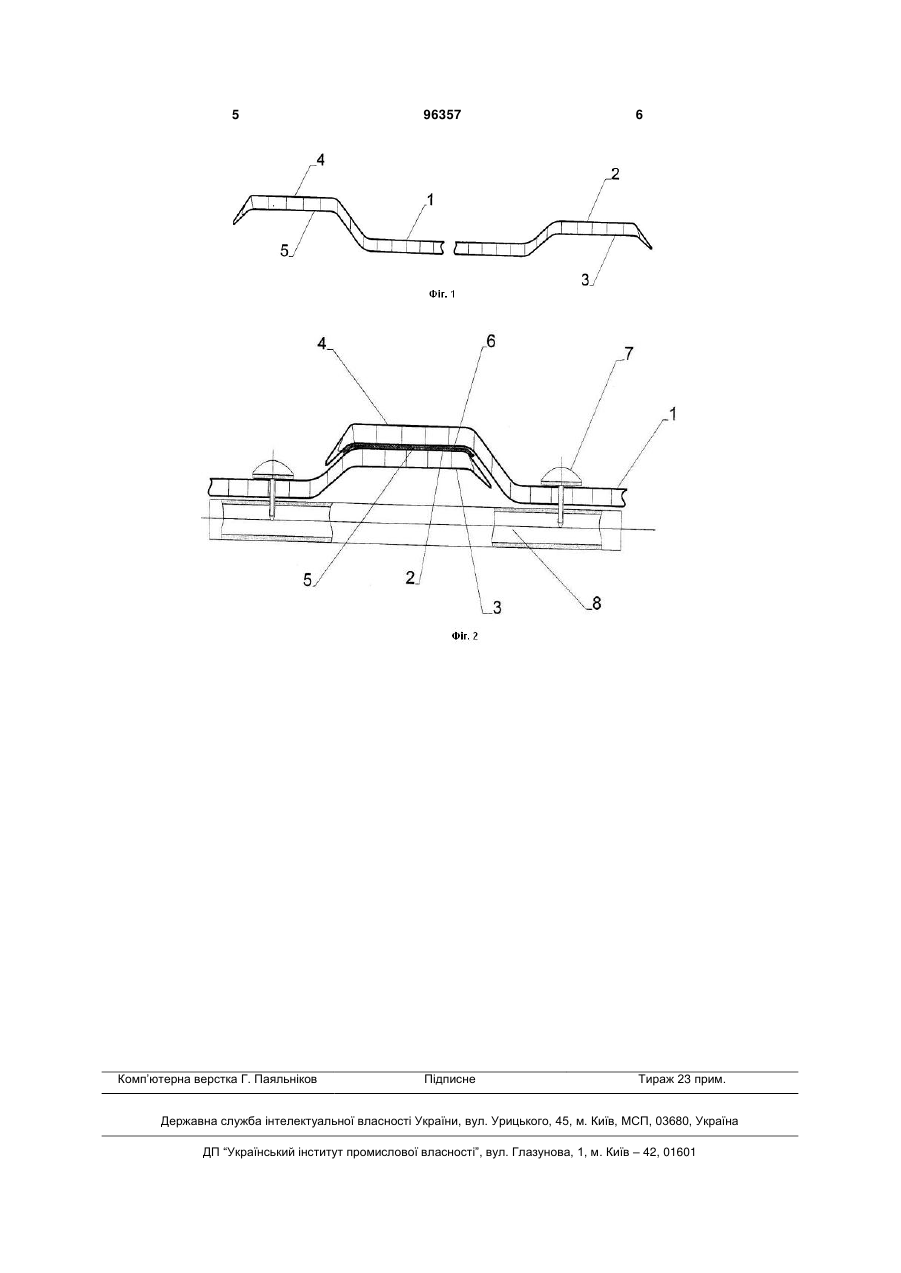

Пустотна будівельна панель, що містить два або більше пустотних елементів, які з'єднані між собою в ряд і розміщені принаймні в один шар, створюючи пласку плиту, яка відрізняється тим, що на будь-яких протилежних бічних краях панелі конфігурація профільованих поверхонь - повздовжніх гребенів і пазів, співпадає між собою при складанні багатопанельної конструкції шляхом сполучення унаклад прилеглих панелей, причому профільовані поверхні виконані такими, що бічний край панелі, що утворює сполучення своєю верхньою поверхнею, є гребенем, а той, що утворює сполучення нижньою поверхнею, є пазом. (19) (21) a201002874 (22) 15.03.2010 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) АПОЛОНОВ МАКСИМ ЮРІЙОВИЧ, СИТНІК СЕРГІЙ ГРИГОРОВИЧ (73) АПОЛОНОВ МАКСИМ ЮРІЙОВИЧ, СИТНІК СЕРГІЙ ГРИГОРОВИЧ (56) EA 007825 B1, 27.02.2007 EA 008751 B1, 31.08.2008 US 4878331 A, Nov.7, 1989 UA 14747 U, 15.05.2006 RU 2209902 C2, 10.08.2003 3 трукції з'єднувальних ланок, що в свою чергу потребує складного і дорогого обладнання для їх виготовлення. Тому виробництво таких будівельних елементів здійснюють на спеціалізованих підприємствах, що стримує поширене використання їх у будівництві. До того ж конструкція з'єднувальних ланок не передбачає сполучення будівельних елементів із світлопрозорого матеріалу з елементами металевого профілю при створенні світлопроникних ділянок в покриттях з металопрофілю або сендвічпанелей. В основу винаходу поставлено задачу спростити конструкцію і створити пустотну будівельну панель підвищеної міцності з термопласту без застосування балки жорсткості, причому поєднання прилеглих панелей між собою та іншими елементами будівельних конструкцій повинно фіксуватись з високою точністю та щільністю. Конструкція панелі повинна бути придатна для її виробництва як шляхом екструзії через філь'єри нагрітого матеріалу, так і з будь-якого пустотного листового термопласта. Поставлена задача вирішується тим, що будівельна панель містить два або більше поздовжніх елементів з термопластичного матеріалу, які з'єднані між собою в ряд і розміщені принаймні в один шар, створюючи пласку плиту. А на будь-яких протилежних бічних краях пустотної панелі конфігурація профільованих поверхонь - повздовжніх гребенів і пазів співпадає між собою при складенні багатопанельної конструкції шляхом сполучення внапуск прилеглих панелей, причому профільовані поверхні виконані такими, що бічний край панелі, яка утворює сполучення своєю верхньою поверхнею, є гребенем, а та, що утворює сполучення нижньою поверхнею, є пазом. Така конструкція панелі дозволяє сполучати внапуск гребені з пазами прилеглих панелей бічними краями при складенні багатопанельної конструкції, що забезпечує самофіксацію панелей і додає усій конструкції підвищену міцність без застосування балки жорсткості. Профільовані поверхні гребенів і пазів виконано у перерізі трапецієподібної або трикутної, або колоподібної, або еліпсоподібної форми. Щільність з'єднання забезпечує еластична ущільнювальна переліжка, яку розміщено між гребенем і пазом сполучених у наклад панелей, яка надійно захищає від проникнення атмосферної вологи між гребенем і пазом, а також створює мінімальний температурний місток. При виготовленні панелі як заготовку використано звичайний пустотний лист з полікарбону завдовжки 8 мм. Гребені і пази профільовані на нагрітому матеріалі за допомогою профілюючих коліщаток. 96357 4 Суть винаходу пояснюється кресленням в кількості 2-х фігур, на яких показано: фіг. 1 - показано поперечний переріз панелі, на фіг.2 - показано поперечний розріз складених прилеглих панелей. Пустотна будівельна панель є пласкою пустотною плитою, яка містить два або більше пустотних елементів - 1 на поверхні одного боку якої профільовано гребені - 2 і пази - 3, а на поверхні протилежного боку гребен - 4, і пази - 5. Зовні конфігурація поверхні гребеня -2 відповідає внутрішній конфігурації поверхні паза-5. Профільовані поверхні виконані з можливістю взаємного сполучення між собою прилеглих панелей унаклад при складанні пласкої багатопанельної конструкції. Поверхня гребеня - 4, і поверхня паза - 3, у сполученні панелей не беруть участі, але можуть бути використані, як конструктивний елемент при спорудженні різних варіантів покриття. Між поверхнею гребеня - 2 і поверхнею паза 5 розміщено ущільнювальну еластичну переліжку 6. Панель -1 за допомогою шрубчаків -7, прикріплено до елемента - 8 підтримуючої конструкції. Монтаж багатопанельної конструкції, наприклад, покриття теплиці з виконанням винаходу, що заявляється, здійснюють наступним чином. Пласку поверхню плити - 1 за допомогою шрубчаків саморізів - 7 прикріпляють до підтримуючої конструкції - 8, потім розміщують еластичну переліжку - 6 на гребені - 2 і сполучають профільовану поверхню паза - 5 з профільованою поверхнею гребеня - 2 суміжної панелі. Потім здійснюють закріплення накладеної панелі за допомогою шрубчаків - 7 до підтримуючої конструкції - 8. Монтаж наступної панелі здійснюють відповідним чином. В результаті отримуємо жорстке надійне покриття. У разі необхідності сполучення світлопрозорої пустотної панелі з елементами металопрофільного покриття при створенні світлопроникненних ланок у покриттях із профільованого металу, поверхню паза - 5, панелі профілюють відповідно до поверхні гребня металопрофільного покриття, а сполучення панелі і металопрофілю здійснюють унаклад з закріпленням панелі до підтримуючої конструкції. З використанням експериментальних зразків панелі, що заявляється, в жовтні 2009 року було виконано покриття теплиць в приватному фермерському господарстві Вільнянського району Запорізької області. Відгуки позитивні Джерела інформації: 1. Система "Би-Ди-Зл". Ксерокопія з каталогу фірми "Политек" Швейцарія 2. Деклараційний патент України, № 14747 3. Патент Російської Федерації №2209902 5 Комп’ютерна верстка Г. Паяльніков 96357 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
