Система та спосіб, які використовують зворотно сумісні формати преамбули для бездротового зв’язку множинного доступу

Номер патенту: 115593

Опубліковано: 27.11.2017

Автори: Вермані Самір, Мерлін Сімоне, Сампатх Хемантх, Тандра Рауль

Є ще 38 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Спосіб передачі на два або більше пристроїв бездротового зв'язку, причому спосіб включає етапи, на яких:

передають (3105) першу секцію преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, що приписує пристроям, сумісним з першим форматом, відкладати передачу;

передають (3110) другу секцію преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку; і

передають (3115) дані одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах.

2. Спосіб за п. 1, в якому перша секція преамбули включає в себе однобітовий код на Q-каналі, який вказує присутність другої секції преамбули.

3. Спосіб за п. 1, в якому друга секція преамбули містить поле сигналу, що використовує другий формат, причому поле сигналу складається з щонайменше трьох символів мультиплексування з ортогональним частотним розділенням, і при цьому третій символ з трьох символів є поверненим сигналом, відносно першого символу з трьох символів, який вказує присутність другої секції преамбули.

4. Спосіб за п. 1, в якому передача другої секції преамбули включає етап, на якому передають одне або більше навчальних полів згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кожне з одного або більше навчальних полів виконане з можливістю використання для точної оцінки частотного зсуву, синхронізації за часом та оцінювання каналу.

5. Спосіб за п. 4, який додатково включає етап, на якому призначають один або більше просторових потоків кожному з двох або більше пристроїв бездротового зв'язку, і при цьому передача одного або більше навчальних полів включає етап, на якому передають одне навчальне поле згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених відповідному пристрою бездротового зв'язку.

6. Спосіб за п. 4, який додатково включає етап, на якому призначають один або більше просторових потоків кожному з двох або більше пристроїв бездротового зв'язку, і при цьому передача одного або більше навчальних полів включає етап, на якому передають деяку кількість навчальних полів на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених пристрою бездротового зв'язку, якому призначена найвища кількість просторових потоків.

7. Спосіб за п. 1, в якому друга секція преамбули містить інформацію, достатню для інформування пристроїв про дискретність виділення тону передачі.

8. Спосіб за п. 7, в якому інформація, достатня для інформування пристроїв про дискретність виділення тону передачі, містить смугу передачі, з якої пристрої, сумісні з другим форматом, можуть визначати дискретність виділення тону передачі.

9. Спосіб за п. 1, в якому друга секція преамбули містить поле сигналу згідно з другим форматом, і при цьому перший символ поля сигналу передається в двох екземплярах на кожному з множини каналів і містить інформацію, що ідентифікує всю смугу, і при цьому наступний символ поля сигналу передається з використанням всієї смуги.

10. Пристрій (202) для бездротового зв'язку, який містить:

передавач (210), виконаний з можливістю передачі в смузі, причому передача містить:

передачу (3105) першої секції преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, що приписує пристроям, сумісним з першим форматом, відкладати передачу;

передачу (3110) другої секції преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку; і

передачу (3115) даних одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах.

11. Пристрій за п. 10, в якому перша секція преамбули включає в себе однобітовий код на Q-каналі, який вказує присутність другої секції преамбули пристроям, сумісним з другим форматом.

12. Пристрій за п. 10, в якому друга секція преамбули містить поле сигналу, що використовує другий формат, причому поле сигналу містить щонайменше три символи мультиплексування з ортогональним частотним розділенням, і при цьому третій символ з трьох символів є поверненим сигналом, відносно першого символу з трьох символів, який вказує присутність поля сигналу другого формату.

13. Пристрій за п. 10, в якому передавач виконаний з можливістю передачі другої секції преамбули, що містить передачу одного або більше навчальних полів згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кожне з одного або більше навчальних полів виконане з можливістю використання для точної оцінки частотного зсуву, синхронізації за часом та оцінювання каналу.

14. Пристрій за п. 10, в якому друга секція преамбули містить поле сигналу другого формату, і при цьому перший символ поля сигналу другого формату передається в двох екземплярах на кожному з множини каналів і містить інформацію, що ідентифікує всю смугу, і при цьому наступний символ поля сигналу другого формату передається з використанням всієї смуги.

15. Комп'ютерозчитуваний носій даних, який зберігає виконуваний комп'ютером код для здійснення способу за будь-яким з пп. 1-9 при виконанні.

Текст

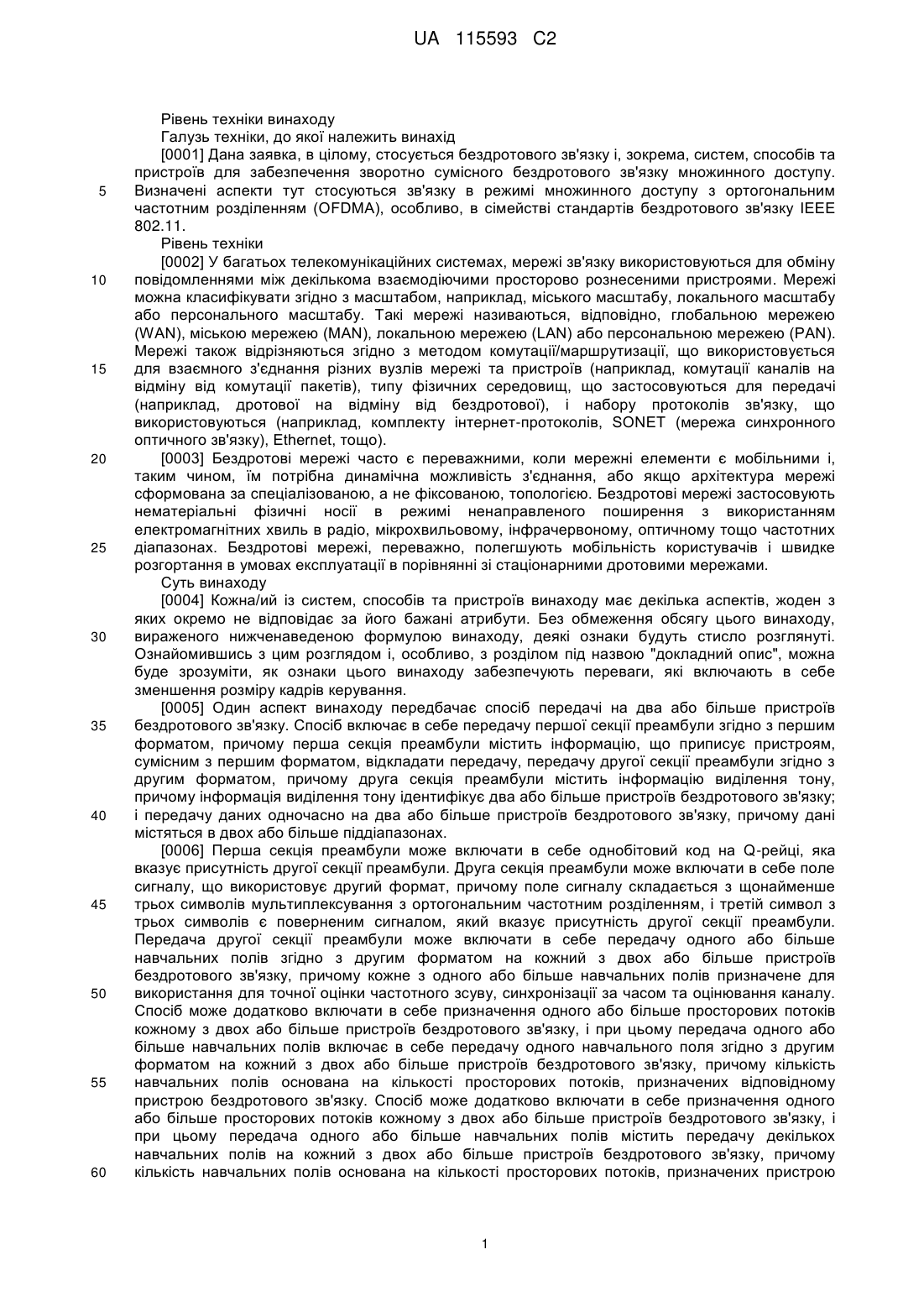

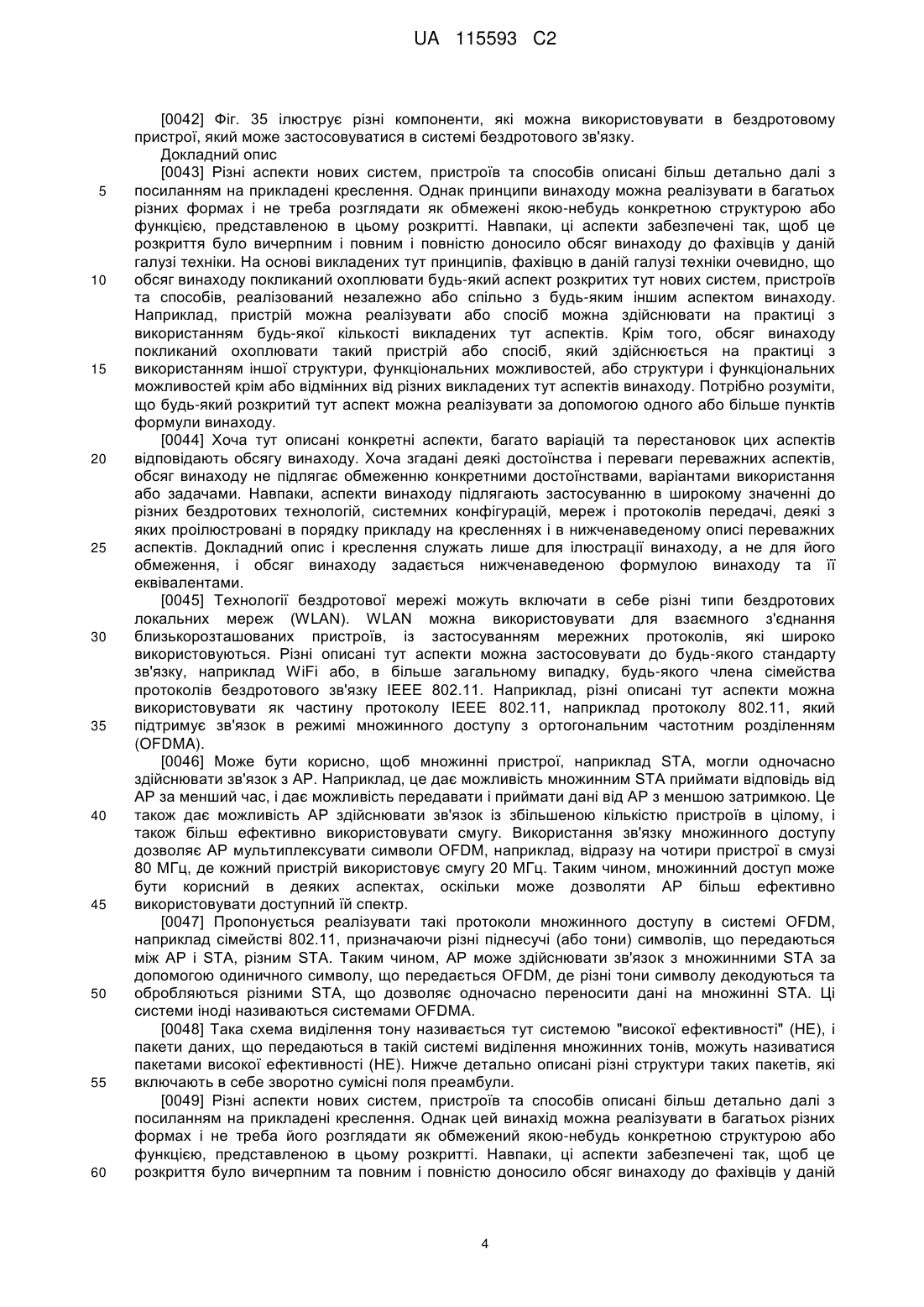

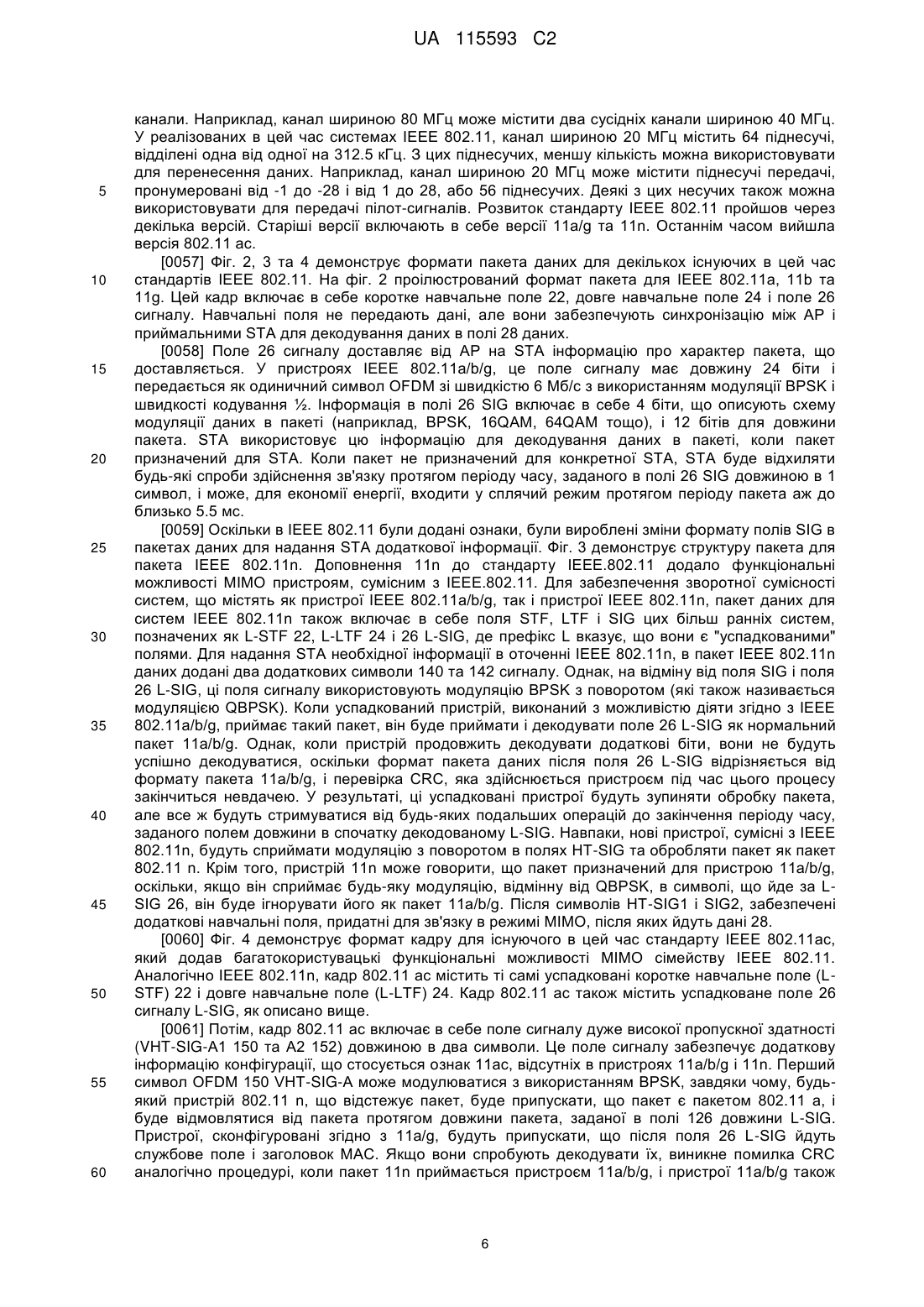

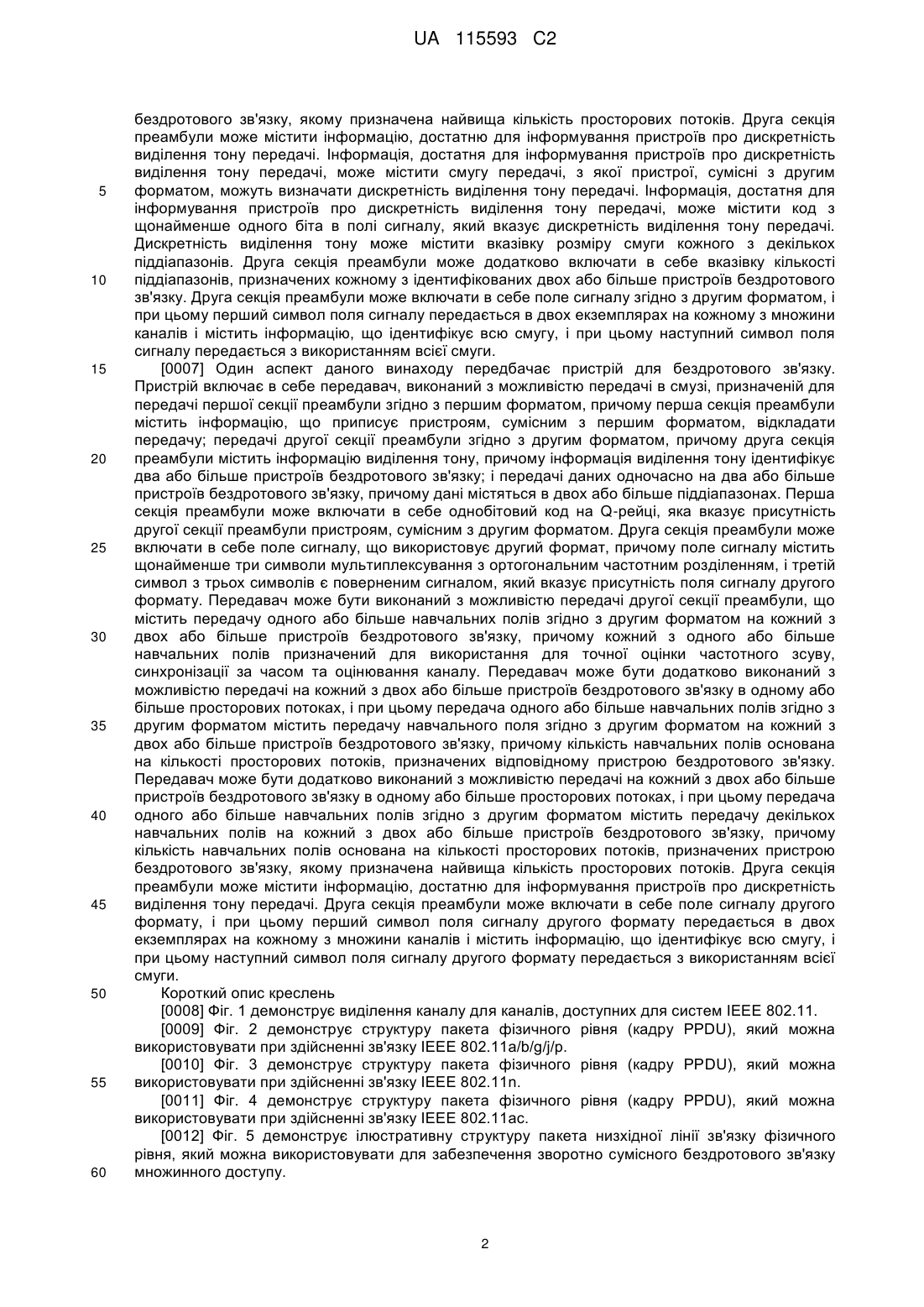

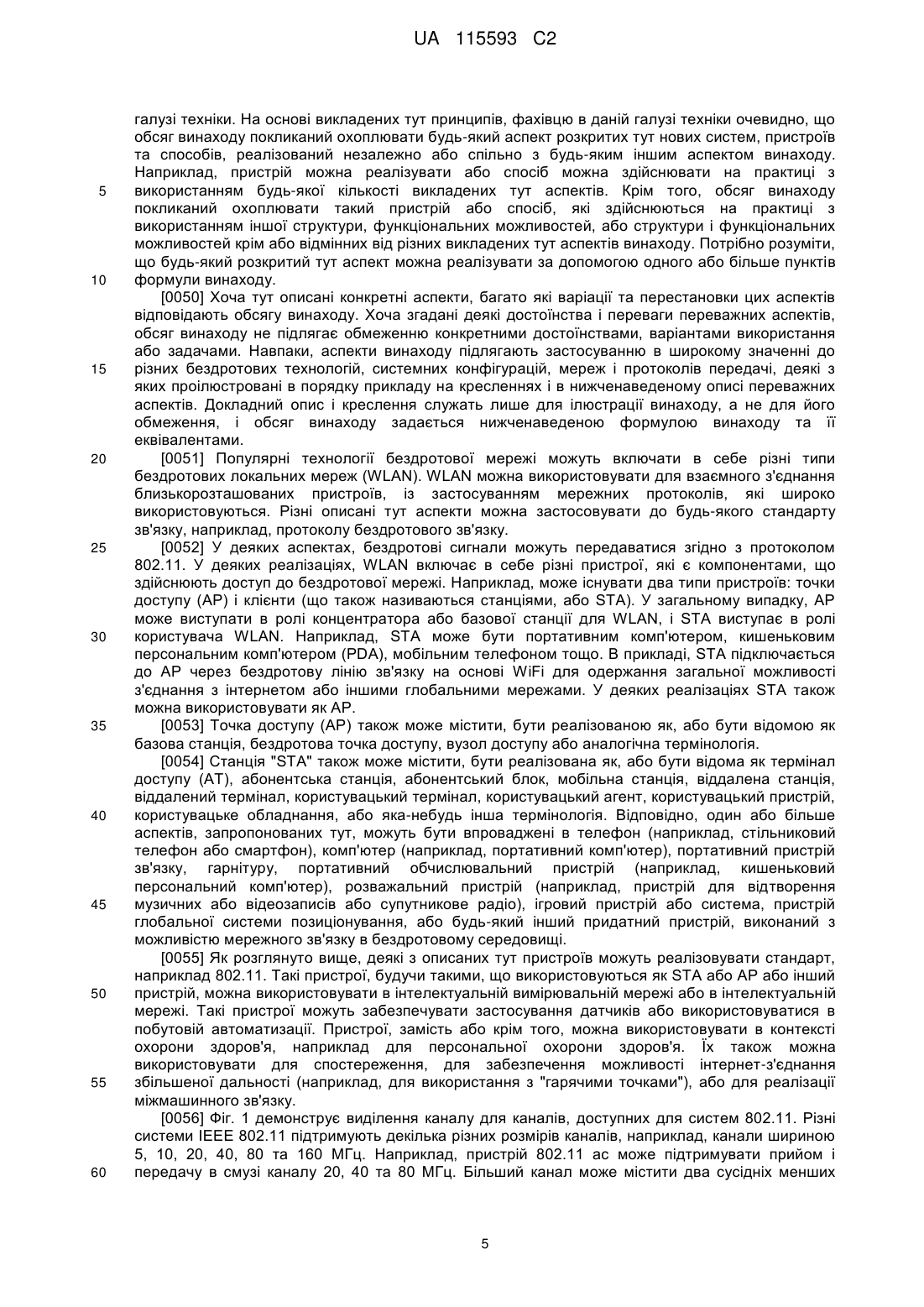

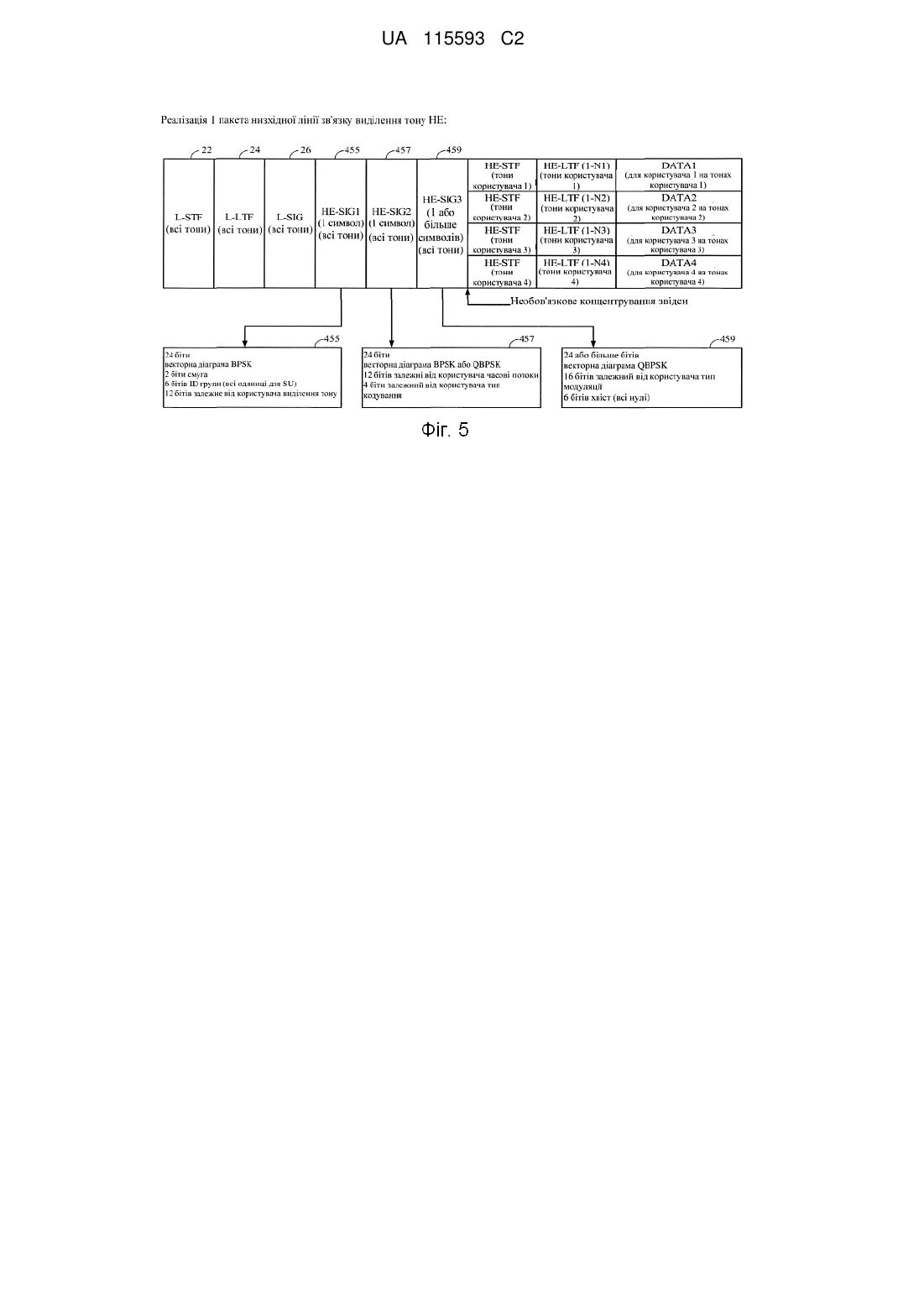

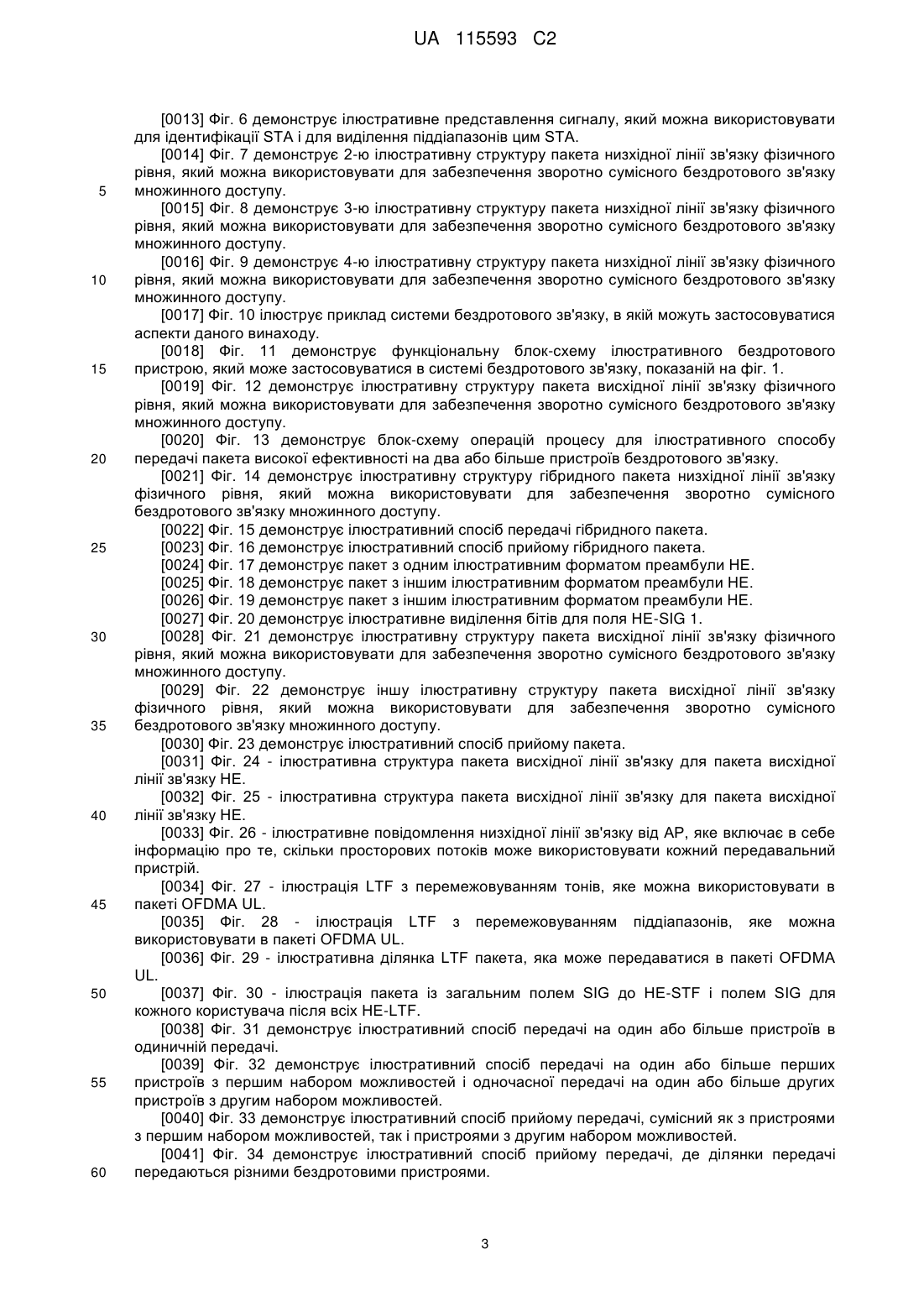

Реферат: Тут розкриті системи, способи та пристрої для бездротового зв'язку. Один аспект винаходу передбачає спосіб передачі на два або більше пристроїв бездротового зв'язку. Спосіб включає в себе передачу першої секції преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, що приписує пристроям, сумісним з першим форматом, відкладати передачу, передачу другої секції преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку; і передачу даних одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах. UA 115593 C2 (12) UA 115593 C2 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 Рівень техніки винаходу Галузь техніки, до якої належить винахід [0001] Дана заявка, в цілому, стосується бездротового зв'язку і, зокрема, систем, способів та пристроїв для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. Визначені аспекти тут стосуються зв'язку в режимі множинного доступу з ортогональним частотним розділенням (OFDMA), особливо, в сімействі стандартів бездротового зв'язку IEEE 802.11. Рівень техніки [0002] У багатьох телекомунікаційних системах, мережі зв'язку використовуються для обміну повідомленнями між декількома взаємодіючими просторово рознесеними пристроями. Мережі можна класифікувати згідно з масштабом, наприклад, міського масштабу, локального масштабу або персонального масштабу. Такі мережі називаються, відповідно, глобальною мережею (WAN), міською мережею (MAN), локальною мережею (LAN) або персональною мережею (PAN). Мережі також відрізняються згідно з методом комутації/маршрутизації, що використовується для взаємного з'єднання різних вузлів мережі та пристроїв (наприклад, комутації каналів на відміну від комутації пакетів), типу фізичних середовищ, що застосовуються для передачі (наприклад, дротової на відміну від бездротової), і набору протоколів зв'язку, що використовуються (наприклад, комплекту інтернет-протоколів, SONET (мережа синхронного оптичного зв'язку), Ethernet, тощо). [0003] Бездротові мережі часто є переважними, коли мережні елементи є мобільними і, таким чином, їм потрібна динамічна можливість з'єднання, або якщо архітектура мережі сформована за спеціалізованою, а не фіксованою, топологією. Бездротові мережі застосовують нематеріальні фізичні носії в режимі ненаправленого поширення з використанням електромагнітних хвиль в радіо, мікрохвильовому, інфрачервоному, оптичному тощо частотних діапазонах. Бездротові мережі, переважно, полегшують мобільність користувачів і швидке розгортання в умовах експлуатації в порівнянні зі стаціонарними дротовими мережами. Суть винаходу [0004] Кожна/ий із систем, способів та пристроїв винаходу має декілька аспектів, жоден з яких окремо не відповідає за його бажані атрибути. Без обмеження обсягу цього винаходу, вираженого нижченаведеною формулою винаходу, деякі ознаки будуть стисло розглянуті. Ознайомившись з цим розглядом і, особливо, з розділом під назвою "докладний опис", можна буде зрозуміти, як ознаки цього винаходу забезпечують переваги, які включають в себе зменшення розміру кадрів керування. [0005] Один аспект винаходу передбачає спосіб передачі на два або більше пристроїв бездротового зв'язку. Спосіб включає в себе передачу першої секції преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, що приписує пристроям, сумісним з першим форматом, відкладати передачу, передачу другої секції преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку; і передачу даних одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах. [0006] Перша секція преамбули може включати в себе однобітовий код на Q-рейці, яка вказує присутність другої секції преамбули. Друга секція преамбули може включати в себе поле сигналу, що використовує другий формат, причому поле сигналу складається з щонайменше трьох символів мультиплексування з ортогональним частотним розділенням, і третій символ з трьох символів є поверненим сигналом, який вказує присутність другої секції преамбули. Передача другої секції преамбули може включати в себе передачу одного або більше навчальних полів згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кожне з одного або більше навчальних полів призначене для використання для точної оцінки частотного зсуву, синхронізації за часом та оцінювання каналу. Спосіб може додатково включати в себе призначення одного або більше просторових потоків кожному з двох або більше пристроїв бездротового зв'язку, і при цьому передача одного або більше навчальних полів включає в себе передачу одного навчального поля згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених відповідному пристрою бездротового зв'язку. Спосіб може додатково включати в себе призначення одного або більше просторових потоків кожному з двох або більше пристроїв бездротового зв'язку, і при цьому передача одного або більше навчальних полів містить передачу декількох навчальних полів на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених пристрою 1 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 бездротового зв'язку, якому призначена найвища кількість просторових потоків. Друга секція преамбули може містити інформацію, достатню для інформування пристроїв про дискретність виділення тону передачі. Інформація, достатня для інформування пристроїв про дискретність виділення тону передачі, може містити смугу передачі, з якої пристрої, сумісні з другим форматом, можуть визначати дискретність виділення тону передачі. Інформація, достатня для інформування пристроїв про дискретність виділення тону передачі, може містити код з щонайменше одного біта в полі сигналу, який вказує дискретність виділення тону передачі. Дискретність виділення тону може містити вказівку розміру смуги кожного з декількох піддіапазонів. Друга секція преамбули може додатково включати в себе вказівку кількості піддіапазонів, призначених кожному з ідентифікованих двох або більше пристроїв бездротового зв'язку. Друга секція преамбули може включати в себе поле сигналу згідно з другим форматом, і при цьому перший символ поля сигналу передається в двох екземплярах на кожному з множини каналів і містить інформацію, що ідентифікує всю смугу, і при цьому наступний символ поля сигналу передається з використанням всієї смуги. [0007] Один аспект даного винаходу передбачає пристрій для бездротового зв'язку. Пристрій включає в себе передавач, виконаний з можливістю передачі в смузі, призначеній для передачі першої секції преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, що приписує пристроям, сумісним з першим форматом, відкладати передачу; передачі другої секції преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку; і передачі даних одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах. Перша секція преамбули може включати в себе однобітовий код на Q-рейці, яка вказує присутність другої секції преамбули пристроям, сумісним з другим форматом. Друга секція преамбули може включати в себе поле сигналу, що використовує другий формат, причому поле сигналу містить щонайменше три символи мультиплексування з ортогональним частотним розділенням, і третій символ з трьох символів є поверненим сигналом, який вказує присутність поля сигналу другого формату. Передавач може бути виконаний з можливістю передачі другої секції преамбули, що містить передачу одного або більше навчальних полів згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кожний з одного або більше навчальних полів призначений для використання для точної оцінки частотного зсуву, синхронізації за часом та оцінювання каналу. Передавач може бути додатково виконаний з можливістю передачі на кожний з двох або більше пристроїв бездротового зв'язку в одному або більше просторових потоках, і при цьому передача одного або більше навчальних полів згідно з другим форматом містить передачу навчального поля згідно з другим форматом на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених відповідному пристрою бездротового зв'язку. Передавач може бути додатково виконаний з можливістю передачі на кожний з двох або більше пристроїв бездротового зв'язку в одному або більше просторових потоках, і при цьому передача одного або більше навчальних полів згідно з другим форматом містить передачу декількох навчальних полів на кожний з двох або більше пристроїв бездротового зв'язку, причому кількість навчальних полів основана на кількості просторових потоків, призначених пристрою бездротового зв'язку, якому призначена найвища кількість просторових потоків. Друга секція преамбули може містити інформацію, достатню для інформування пристроїв про дискретність виділення тону передачі. Друга секція преамбули може включати в себе поле сигналу другого формату, і при цьому перший символ поля сигналу другого формату передається в двох екземплярах на кожному з множини каналів і містить інформацію, що ідентифікує всю смугу, і при цьому наступний символ поля сигналу другого формату передається з використанням всієї смуги. Короткий опис креслень [0008] Фіг. 1 демонструє виділення каналу для каналів, доступних для систем IEEE 802.11. [0009] Фіг. 2 демонструє структуру пакета фізичного рівня (кадру PPDU), який можна використовувати при здійсненні зв'язку IEEE 802.11а/b/g/j/р. [0010] Фіг. 3 демонструє структуру пакета фізичного рівня (кадру PPDU), який можна використовувати при здійсненні зв'язку IEEE 802.11n. [0011] Фіг. 4 демонструє структуру пакета фізичного рівня (кадру PPDU), який можна використовувати при здійсненні зв'язку IEEE 802.11ac. [0012] Фіг. 5 демонструє ілюстративну структуру пакета низхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. 2 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0013] Фіг. 6 демонструє ілюстративне представлення сигналу, який можна використовувати для ідентифікації STA і для виділення піддіапазонів цим STA. [0014] Фіг. 7 демонструє 2-ю ілюстративну структуру пакета низхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0015] Фіг. 8 демонструє 3-ю ілюстративну структуру пакета низхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0016] Фіг. 9 демонструє 4-ю ілюстративну структуру пакета низхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0017] Фіг. 10 ілюструє приклад системи бездротового зв'язку, в якій можуть застосовуватися аспекти даного винаходу. [0018] Фіг. 11 демонструє функціональну блок-схему ілюстративного бездротового пристрою, який може застосовуватися в системі бездротового зв'язку, показаній на фіг. 1. [0019] Фіг. 12 демонструє ілюстративну структуру пакета висхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0020] Фіг. 13 демонструє блок-схему операцій процесу для ілюстративного способу передачі пакета високої ефективності на два або більше пристроїв бездротового зв'язку. [0021] Фіг. 14 демонструє ілюстративну структуру гібридного пакета низхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0022] Фіг. 15 демонструє ілюстративний спосіб передачі гібридного пакета. [0023] Фіг. 16 демонструє ілюстративний спосіб прийому гібридного пакета. [0024] Фіг. 17 демонструє пакет з одним ілюстративним форматом преамбули HE. [0025] Фіг. 18 демонструє пакет з іншим ілюстративним форматом преамбули HE. [0026] Фіг. 19 демонструє пакет з іншим ілюстративним форматом преамбули HE. [0027] Фіг. 20 демонструє ілюстративне виділення бітів для поля HE-SIG 1. [0028] Фіг. 21 демонструє ілюстративну структуру пакета висхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0029] Фіг. 22 демонструє іншу ілюстративну структуру пакета висхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. [0030] Фіг. 23 демонструє ілюстративний спосіб прийому пакета. [0031] Фіг. 24 - ілюстративна структура пакета висхідної лінії зв'язку для пакета висхідної лінії зв'язку HE. [0032] Фіг. 25 - ілюстративна структура пакета висхідної лінії зв'язку для пакета висхідної лінії зв'язку HE. [0033] Фіг. 26 - ілюстративне повідомлення низхідної лінії зв'язку від AP, яке включає в себе інформацію про те, скільки просторових потоків може використовувати кожний передавальний пристрій. [0034] Фіг. 27 - ілюстрація LTF з перемежовуванням тонів, яке можна використовувати в пакеті OFDMA UL. [0035] Фіг. 28 - ілюстрація LTF з перемежовуванням піддіапазонів, яке можна використовувати в пакеті OFDMA UL. [0036] Фіг. 29 - ілюстративна ділянка LTF пакета, яка може передаватися в пакеті OFDMA UL. [0037] Фіг. 30 - ілюстрація пакета із загальним полем SIG до HE-STF і полем SIG для кожного користувача після всіх HE-LTF. [0038] Фіг. 31 демонструє ілюстративний спосіб передачі на один або більше пристроїв в одиничній передачі. [0039] Фіг. 32 демонструє ілюстративний спосіб передачі на один або більше перших пристроїв з першим набором можливостей і одночасної передачі на один або більше других пристроїв з другим набором можливостей. [0040] Фіг. 33 демонструє ілюстративний спосіб прийому передачі, сумісний як з пристроями з першим набором можливостей, так і пристроями з другим набором можливостей. [0041] Фіг. 34 демонструє ілюстративний спосіб прийому передачі, де ділянки передачі передаються різними бездротовими пристроями. 3 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0042] Фіг. 35 ілюструє різні компоненти, які можна використовувати в бездротовому пристрої, який може застосовуватися в системі бездротового зв'язку. Докладний опис [0043] Різні аспекти нових систем, пристроїв та способів описані більш детально далі з посиланням на прикладені креслення. Однак принципи винаходу можна реалізувати в багатьох різних формах і не треба розглядати як обмежені якою-небудь конкретною структурою або функцією, представленою в цьому розкритті. Навпаки, ці аспекти забезпечені так, щоб це розкриття було вичерпним і повним і повністю доносило обсяг винаходу до фахівців у даній галузі техніки. На основі викладених тут принципів, фахівцю в даній галузі техніки очевидно, що обсяг винаходу покликаний охоплювати будь-який аспект розкритих тут нових систем, пристроїв та способів, реалізований незалежно або спільно з будь-яким іншим аспектом винаходу. Наприклад, пристрій можна реалізувати або спосіб можна здійснювати на практиці з використанням будь-якої кількості викладених тут аспектів. Крім того, обсяг винаходу покликаний охоплювати такий пристрій або спосіб, який здійснюється на практиці з використанням іншої структури, функціональних можливостей, або структури і функціональних можливостей крім або відмінних від різних викладених тут аспектів винаходу. Потрібно розуміти, що будь-який розкритий тут аспект можна реалізувати за допомогою одного або більше пунктів формули винаходу. [0044] Хоча тут описані конкретні аспекти, багато варіацій та перестановок цих аспектів відповідають обсягу винаходу. Хоча згадані деякі достоїнства і переваги переважних аспектів, обсяг винаходу не підлягає обмеженню конкретними достоїнствами, варіантами використання або задачами. Навпаки, аспекти винаходу підлягають застосуванню в широкому значенні до різних бездротових технологій, системних конфігурацій, мереж і протоколів передачі, деякі з яких проілюстровані в порядку прикладу на кресленнях і в нижченаведеному описі переважних аспектів. Докладний опис і креслення служать лише для ілюстрації винаходу, а не для його обмеження, і обсяг винаходу задається нижченаведеною формулою винаходу та її еквівалентами. [0045] Технології бездротової мережі можуть включати в себе різні типи бездротових локальних мереж (WLAN). WLAN можна використовувати для взаємного з'єднання близькорозташованих пристроїв, із застосуванням мережних протоколів, які широко використовуються. Різні описані тут аспекти можна застосовувати до будь-якого стандарту зв'язку, наприклад WiFi або, в більше загальному випадку, будь-якого члена сімейства протоколів бездротового зв'язку IEEE 802.11. Наприклад, різні описані тут аспекти можна використовувати як частину протоколу IEEE 802.11, наприклад протоколу 802.11, який підтримує зв'язок в режимі множинного доступу з ортогональним частотним розділенням (OFDMA). [0046] Може бути корисно, щоб множинні пристрої, наприклад STA, могли одночасно здійснювати зв'язок з AP. Наприклад, це дає можливість множинним STA приймати відповідь від AP за менший час, і дає можливість передавати і приймати дані від AP з меншою затримкою. Це також дає можливість AP здійснювати зв'язок із збільшеною кількістю пристроїв в цілому, і також більш ефективно використовувати смугу. Використання зв'язку множинного доступу дозволяє AP мультиплексувати символи OFDM, наприклад, відразу на чотири пристрої в смузі 80 МГц, де кожний пристрій використовує смугу 20 МГц. Таким чином, множинний доступ може бути корисний в деяких аспектах, оскільки може дозволяти AP більш ефективно використовувати доступний їй спектр. [0047] Пропонується реалізувати такі протоколи множинного доступу в системі OFDM, наприклад сімействі 802.11, призначаючи різні піднесучі (або тони) символів, що передаються між AP і STA, різним STA. Таким чином, AP може здійснювати зв'язок з множинними STA за допомогою одиничного символу, що передається OFDM, де різні тони символу декодуються та обробляються різними STA, що дозволяє одночасно переносити дані на множинні STA. Ці системи іноді називаються системами OFDMA. [0048] Така схема виділення тону називається тут системою "високої ефективності" (HE), і пакети даних, що передаються в такій системі виділення множинних тонів, можуть називатися пакетами високої ефективності (HE). Нижче детально описані різні структури таких пакетів, які включають в себе зворотно сумісні поля преамбули. [0049] Різні аспекти нових систем, пристроїв та способів описані більш детально далі з посиланням на прикладені креслення. Однак цей винахід можна реалізувати в багатьох різних формах і не треба його розглядати як обмежений якою-небудь конкретною структурою або функцією, представленою в цьому розкритті. Навпаки, ці аспекти забезпечені так, щоб це розкриття було вичерпним та повним і повністю доносило обсяг винаходу до фахівців у даній 4 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 галузі техніки. На основі викладених тут принципів, фахівцю в даній галузі техніки очевидно, що обсяг винаходу покликаний охоплювати будь-який аспект розкритих тут нових систем, пристроїв та способів, реалізований незалежно або спільно з будь-яким іншим аспектом винаходу. Наприклад, пристрій можна реалізувати або спосіб можна здійснювати на практиці з використанням будь-якої кількості викладених тут аспектів. Крім того, обсяг винаходу покликаний охоплювати такий пристрій або спосіб, які здійснюються на практиці з використанням іншої структури, функціональних можливостей, або структури і функціональних можливостей крім або відмінних від різних викладених тут аспектів винаходу. Потрібно розуміти, що будь-який розкритий тут аспект можна реалізувати за допомогою одного або більше пунктів формули винаходу. [0050] Хоча тут описані конкретні аспекти, багато які варіації та перестановки цих аспектів відповідають обсягу винаходу. Хоча згадані деякі достоїнства і переваги переважних аспектів, обсяг винаходу не підлягає обмеженню конкретними достоїнствами, варіантами використання або задачами. Навпаки, аспекти винаходу підлягають застосуванню в широкому значенні до різних бездротових технологій, системних конфігурацій, мереж і протоколів передачі, деякі з яких проілюстровані в порядку прикладу на кресленнях і в нижченаведеному описі переважних аспектів. Докладний опис і креслення служать лише для ілюстрації винаходу, а не для його обмеження, і обсяг винаходу задається нижченаведеною формулою винаходу та її еквівалентами. [0051] Популярні технології бездротової мережі можуть включати в себе різні типи бездротових локальних мереж (WLAN). WLAN можна використовувати для взаємного з'єднання близькорозташованих пристроїв, із застосуванням мережних протоколів, які широко використовуються. Різні описані тут аспекти можна застосовувати до будь-якого стандарту зв'язку, наприклад, протоколу бездротового зв'язку. [0052] У деяких аспектах, бездротові сигнали можуть передаватися згідно з протоколом 802.11. У деяких реалізаціях, WLAN включає в себе різні пристрої, які є компонентами, що здійснюють доступ до бездротової мережі. Наприклад, може існувати два типи пристроїв: точки доступу (AP) і клієнти (що також називаються станціями, або STA). У загальному випадку, AP може виступати в ролі концентратора або базової станції для WLAN, і STA виступає в ролі користувача WLAN. Наприклад, STA може бути портативним комп'ютером, кишеньковим персональним комп'ютером (PDA), мобільним телефоном тощо. В прикладі, STA підключається до AP через бездротову лінію зв'язку на основі WiFi для одержання загальної можливості з'єднання з інтернетом або іншими глобальними мережами. У деяких реалізаціях STA також можна використовувати як AP. [0053] Точка доступу (AP) також може містити, бути реалізованою як, або бути відомою як базова станція, бездротова точка доступу, вузол доступу або аналогічна термінологія. [0054] Станція "STA" також може містити, бути реалізована як, або бути відома як термінал доступу (AT), абонентська станція, абонентський блок, мобільна станція, віддалена станція, віддалений термінал, користувацький термінал, користувацький агент, користувацький пристрій, користувацьке обладнання, або яка-небудь інша термінологія. Відповідно, один або більше аспектів, запропонованих тут, можуть бути впроваджені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, портативний комп'ютер), портативний пристрій зв'язку, гарнітуру, портативний обчислювальний пристрій (наприклад, кишеньковий персональний комп'ютер), розважальний пристрій (наприклад, пристрій для відтворення музичних або відеозаписів або супутникове радіо), ігровий пристрій або система, пристрій глобальної системи позиціонування, або будь-який інший придатний пристрій, виконаний з можливістю мережного зв'язку в бездротовому середовищі. [0055] Як розглянуто вище, деякі з описаних тут пристроїв можуть реалізовувати стандарт, наприклад 802.11. Такі пристрої, будучи такими, що використовуються як STA або AP або інший пристрій, можна використовувати в інтелектуальній вимірювальній мережі або в інтелектуальній мережі. Такі пристрої можуть забезпечувати застосування датчиків або використовуватися в побутовій автоматизації. Пристрої, замість або крім того, можна використовувати в контексті охорони здоров'я, наприклад для персональної охорони здоров'я. Їх також можна використовувати для спостереження, для забезпечення можливості інтернет-з'єднання збільшеної дальності (наприклад, для використання з "гарячими точками"), або для реалізації міжмашинного зв'язку. [0056] Фіг. 1 демонструє виділення каналу для каналів, доступних для систем 802.11. Різні системи IEEE 802.11 підтримують декілька різних розмірів каналів, наприклад, канали шириною 5, 10, 20, 40, 80 та 160 МГц. Наприклад, пристрій 802.11 ac може підтримувати прийом і передачу в смузі каналу 20, 40 та 80 МГц. Більший канал може містити два сусідніх менших 5 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 канали. Наприклад, канал шириною 80 МГц може містити два сусідніх канали шириною 40 МГц. У реалізованих в цей час системах IEEE 802.11, канал шириною 20 МГц містить 64 піднесучі, відділені одна від одної на 312.5 кГц. З цих піднесучих, меншу кількість можна використовувати для перенесення даних. Наприклад, канал шириною 20 МГц може містити піднесучі передачі, пронумеровані від -1 до -28 і від 1 до 28, або 56 піднесучих. Деякі з цих несучих також можна використовувати для передачі пілот-сигналів. Розвиток стандарту IEEE 802.11 пройшов через декілька версій. Старіші версії включають в себе версії 11a/g та 11n. Останнім часом вийшла версія 802.11 ac. [0057] Фіг. 2, 3 та 4 демонструє формати пакета даних для декількох існуючих в цей час стандартів IEEE 802.11. На фіг. 2 проілюстрований формат пакета для IEEE 802.11a, 11b та 11g. Цей кадр включає в себе коротке навчальне поле 22, довге навчальне поле 24 і поле 26 сигналу. Навчальні поля не передають дані, але вони забезпечують синхронізацію між AP і приймальними STA для декодування даних в полі 28 даних. [0058] Поле 26 сигналу доставляє від AP на STA інформацію про характер пакета, що доставляється. У пристроях IEEE 802.11а/b/g, це поле сигналу має довжину 24 біти і передається як одиничний символ OFDM зі швидкістю 6 Мб/с з використанням модуляції BPSK і швидкості кодування ½. Інформація в полі 26 SIG включає в себе 4 біти, що описують схему модуляції даних в пакеті (наприклад, BPSK, 16QAM, 64QAM тощо), і 12 бітів для довжини пакета. STA використовує цю інформацію для декодування даних в пакеті, коли пакет призначений для STA. Коли пакет не призначений для конкретної STA, STA буде відхиляти будь-які спроби здійснення зв'язку протягом періоду часу, заданого в полі 26 SIG довжиною в 1 символ, і може, для економії енергії, входити у сплячий режим протягом періоду пакета аж до близько 5.5 мс. [0059] Оскільки в IEEE 802.11 були додані ознаки, були вироблені зміни формату полів SIG в пакетах даних для надання STA додаткової інформації. Фіг. 3 демонструє структуру пакета для пакета IEEE 802.11n. Доповнення 11n до стандарту IEEE.802.11 додало функціональні можливості MIMO пристроям, сумісним з IEEE.802.11. Для забезпечення зворотної сумісності систем, що містять як пристрої IEEE 802.11а/b/g, так і пристрої IEEE 802.11n, пакет даних для систем IEEE 802.11n також включає в себе поля STF, LTF і SIG цих більш ранніх систем, позначених як L-STF 22, L-LTF 24 і 26 L-SIG, де префікс L вказує, що вони є "успадкованими" полями. Для надання STA необхідної інформації в оточенні IEEE 802.11n, в пакет IEEE 802.11n даних додані два додаткових символи 140 та 142 сигналу. Однак, на відміну від поля SIG і поля 26 L-SIG, ці поля сигналу використовують модуляцію BPSK з поворотом (які також називається модуляцією QBPSK). Коли успадкований пристрій, виконаний з можливістю діяти згідно з IEEE 802.11а/b/g, приймає такий пакет, він буде приймати і декодувати поле 26 L-SIG як нормальний пакет 11a/b/g. Однак, коли пристрій продовжить декодувати додаткові біти, вони не будуть успішно декодуватися, оскільки формат пакета даних після поля 26 L-SIG відрізняється від формату пакета 11a/b/g, і перевірка CRC, яка здійснюється пристроєм під час цього процесу закінчиться невдачею. У результаті, ці успадковані пристрої будуть зупиняти обробку пакета, але все ж будуть стримуватися від будь-яких подальших операцій до закінчення періоду часу, заданого полем довжини в спочатку декодованому L-SIG. Навпаки, нові пристрої, сумісні з IEEE 802.11n, будуть сприймати модуляцію з поворотом в полях HT-SIG та обробляти пакет як пакет 802.11 n. Крім того, пристрій 11n може говорити, що пакет призначений для пристрою 11a/b/g, оскільки, якщо він сприймає будь-яку модуляцію, відмінну від QBPSK, в символі, що йде за LSIG 26, він буде ігнорувати його як пакет 11a/b/g. Після символів HT-SIG1 і SIG2, забезпечені додаткові навчальні поля, придатні для зв'язку в режимі MIMO, після яких йдуть дані 28. [0060] Фіг. 4 демонструє формат кадру для існуючого в цей час стандарту IEEE 802.11ac, який додав багатокористувацькі функціональні можливості MIMO сімейству IEEE 802.11. Аналогічно IEEE 802.11n, кадр 802.11 ac містить ті самі успадковані коротке навчальне поле (LSTF) 22 і довге навчальне поле (L-LTF) 24. Кадр 802.11 ac також містить успадковане поле 26 сигналу L-SIG, як описано вище. [0061] Потім, кадр 802.11 ac включає в себе поле сигналу дуже високої пропускної здатності (VHT-SIG-A1 150 та A2 152) довжиною в два символи. Це поле сигналу забезпечує додаткову інформацію конфігурації, що стосується ознак 11ac, відсутніх в пристроях 11a/b/g і 11n. Перший символ OFDM 150 VHT-SIG-A може модулюватися з використанням BPSK, завдяки чому, будьякий пристрій 802.11 n, що відстежує пакет, буде припускати, що пакет є пакетом 802.11 a, і буде відмовлятися від пакета протягом довжини пакета, заданої в полі 126 довжини L-SIG. Пристрої, сконфігуровані згідно з 11a/g, будуть припускати, що після поля 26 L-SIG йдуть службове поле і заголовок MAC. Якщо вони спробують декодувати їх, виникне помилка CRC аналогічно процедурі, коли пакет 11n приймається пристроєм 11a/b/g, і пристрої 11a/b/g також 6 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 будуть стримуватися протягом періоду, заданого в полі 26 L-SIG. Другий символ 152 VHT-SIG-A модулюється згідно з BPSK з поворотом на 90 градусів. Цей повернений другий символ дозволяє пристрою 802.11 ac ідентифікувати пакет як пакет 802.11 ac. Поля VHT-SIGA1 150 та A2 152 містять інформацію про режим смуги, схему модуляції і кодування (MCS) для однокористувацького випадку, кількість просторово-часових потоків (NSTS) та іншу інформацію. VHT-SIGA1 150 та A2 152 також можуть містити декілька зарезервованих бітів, заданих рівними "1". Успадковані поля і поля VHT-SIGA1 і A2 можуть дублюватися через кожні 20 МГц доступної смуги. [0062] Після VHT-SIG-A, пакет 802.11 ac може містити VHT-STF, призначене для поліпшення оцінки автоматичного регулювання посилення при передачі в режимі множинних входів і множинних виходів (MIMO). Наступні поля з 1 по 8 пакети 802.11 ac можуть бути VHT-LTF. Їх можна використовувати для оцінювання каналу MIMO з подальшою корекцією прийнятого сигналу. Кількість відправлених VHT-LTF може бути більше або дорівнювати кількості просторових потоків для кожного користувача. Нарешті, останнім полем в преамбулі до поля даних є VHT-SIG-B 154. Це поле модулюється за допомогою BPSK і забезпечує інформацію про довжину корисних даних в пакеті і, у випадку пакета багатокористувацького (MU) MIMO, забезпечує MCS. В однокористувацькому (SU) випадку, ця інформація MCS, навпаки, міститься в VHT-SIGA2. Після VHT-SIG-B, передаються символи даних. Хоча 802.11 ac ввів різні нові ознаки в сімейство 802.11 і включив пакет даних з конструкцією преамбули, зворотно сумісною з пристроями 11a/g/n і також забезпечив інформацію, необхідну для реалізації нових ознак 11ac, інформація конфігурації для виділення тону OFDMA для множинного доступу не забезпечується конструкцією пакет даних 11ac. Нові конфігурації преамбули необхідні для реалізації таких ознак в будь-якій майбутній версії IEEE 802.11 або будь-якого іншого бездротового мережного протоколу з використанням піднесучих OFDM. Переважні конструкції преамбули представлені нижче, особливо, з посиланням на фіг. 3-9. [0063] Фіг. 5 демонструє ілюстративну структуру пакета фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу в цьому оточенні. [0064] У цей ілюстративний пакет фізичного рівня включена успадкована преамбула, що включає в себе L-STF 22, L-LTF 26 та L-SIG 26. Кожне з них може передаватися з використанням 20 МГц, і множинні копії можуть передаватися для кожних 20 МГц спектра, який використовує AP. [0065] Цей пакет також містить символ 455 HE-SIG1, символ 457 HE-SIG2 і один або більше символів 459 HE-SIG3. Структура цих символів повинна бути зворотно сумісна з пристроями IEEE 802.11а/b/g/n/ac і також повинна сигналізувати пристроям HE OFDMA, що пакет є пакетом HE. Для забезпечення зворотної сумісності з пристроями IEEE 802.11а/b/g/n/ac, можна використовувати належну модуляцію на кожному з цих символів. У деяких реалізаціях, перший символ, HE-SIG1 455, може модулюватися за допомогою модуляції BPSK. Це приведе до того самого ефекту на пристрої 11a/b/g/n, як в цей час з пакетами 11ac, де також модулюється перший символ SIG BPSK. Для цих пристроїв, не має значення, яку модуляцію застосовувати на наступних символах 457, 459 HE-SIG. Другий символ 457 можна модулювати в режимі BPSK або QPSK. У випадку модуляції BPSK, пристрій 11ac буде припускати, що пакет є пакетом 11a/b/g, і буде зупиняти обробку пакета, і буде стримуватися протягом часу, заданого полем довжини L-SIG 26. У випадку модуляції QBPSK, пристрій 11ac буде видавати помилку CRC під час обробки преамбули, і також буде зупиняти обробку пакета, і буде стримуватися протягом часу, заданого полем довжини L-SIG. Для сигналізації пристрою HE, що це пакет HE щонайменше перший символ HE-SIG3 459 може модулюватися в режимі QBPSK. [0066] Інформація, необхідна для встановлення зв'язку множинного доступу OFDMA може розташовуватися в полях 455, 457 і 459 HE-SIG в різних позиціях. У прикладі, показаному на фіг. 5, HE-SIG1 455 містить інформацію виділення тону для операції OFDMA. HE-SIG3 459 містить біти, які задають тип модуляції, що залежить від користувача для кожного мультиплексованого користувача. Крім того, HE-SIG2 457 містить біти, які задають просторові потоки, що залежать від користувача MIMO, наприклад, передбачені в форматі 11ac, показаному на фіг. 4. Приклад, наведений на фіг. 5, може дозволяти призначати кожному з чотирьох різних користувачів конкретний піддіапазон тонів і конкретна кількість просторовочасових потоків MIMO. 12 бітів інформації просторово-часового потоку допускає три біти для кожного з чотирьох користувачів, що дозволяє призначати кожному 1-8 потоків. 16 бітів даних типу модуляції допускає чотири біти для кожного з чотирьох користувачів, що дозволяє призначати кожному з чотирьох користувачів будь-яку з 16 різних схем модуляції (16QAM, 7 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 64QAM тощо). 12 бітів даних виділення тону дозволяє призначати конкретні піддіапазони кожному з чотирьох користувачів. [0067] На фіг. 6 проілюстрований один приклад схеми поля SIG для виділення піддіапазону. Цей приклад включає в себе 6-бітове поле ID групи, що аналогічно використовується в цей час в IEEE 802.11ac, а також 10 бітів інформації для виділення тонів піддіапазону кожному з чотирьох користувачів. Смуга, що використовується для доставки пакета 130, може виділятися STA кратно деякій кількості МГц. Наприклад, смуга може виділятися STA кратно В МГц. Значення В може бути значенням, наприклад, 1, 2, 5, 10, 15 або 20 МГц. Значення В можуть забезпечуватися двобітовим полем дискретності виділення, показаним на фіг. 6. Наприклад, HE-SIG 155 може містити одне двобітове поле, яке допускає чотири можливих значення B. Наприклад, значення В можуть бути рівні 5, 10, 15 або 20 МГц, що відповідають значенням 0-3 в полі дискретності виділення. У деяких аспектах, поле з k бітів можна використовувати для сигналізації значення В, що задає число від 0 до N, де 0 представляє найменш гнучкий варіант (найбільшу дискретність), і високе значення N представляє найбільш гнучкий варіант (найменшу дискретність). Кожна ділянка В МГц може називатися піддіапазоном. [0068] HE-SIG1 може додатково використовувати 2 біти для кожного користувача для вказівки кількості піддіапазонів, виділених кожній STA. Це дає можливість виділяти піддіапазони 0-3 кожному користувачу. Поняття ID групи (G_ID) з 802.11 ac можна використовувати для ідентифікації STA, які будуть приймати дані в пакеті OFDMA. Цей 6-бітовий G_ID може ідентифікувати аж до чотирьох STA, в конкретному порядку, в цьому прикладі. [0069] У цьому прикладі, поле дискретності виділення задається рівним "00". У цьому прикладі, поле дискретності виділення являє собою двобітове поле, значення яких можуть відповідати 5, 10, 15 або 20 МГц, за порядком. Наприклад, "00" може відповідати дискретності виділення 5 МГц. [0070] У цьому прикладі, перші два біти дають кількість піддіапазонів для першого користувача, ідентифікованого за допомогою G_ID. У цьому випадку, користувачу-1 привласнюється "11" піддіапазонів. Це може відповідати користувачу-1, що приймає 3 піддіапазони. Якщо кожний піддіапазон дорівнює 5 МГц, це може означати, що користувачу-1 виділяється 15 МГц спектра. Аналогічно, користувач-2 також приймає 3 піддіапазони, тоді як користувач-3 приймає нуль піддіапазонів, і користувач-4 приймає 2 піддіапазони. Таким чином, це виділення може відповідати сигналу 40 МГц, в якому 15 МГц використовується як для користувача-1, так і для користувача-2, тоді як користувач-4 приймає 10 МГц, і користувач-3 не приймає ніяких піддіапазонів. [0071] Навчальні поля і дані, які відправляються після символів HE-SIG, доставляються AP згідно з виділеними тонами кожній STA. Ця інформація потенційно може зазнавати концентрування. Концентрування цієї інформації може мати визначені переваги, наприклад, дозволяє більш точно декодувати і/або забезпечувати більшу дальність, ніж неконцентровані передачі. [0072] Залежно від просторово-часових потоків, призначених кожному користувачу, різним користувачам може потребуватися різна кількість HE-LTF 165. Кожній STA може потребуватися кількість HE-LTF 165, яка дозволяє оцінювати канал для кожного просторового потоку, зв'язаного з цією STA, яка, в цілому, більше або дорівнює кількості просторових потоків. LTF також можна використовувати для оцінки частотного зсуву та синхронізації за часом. Оскільки різні STA можуть приймати різну кількість HE-LTF, AP може передавати символи, які містять інформацію HE-LTF, на деяких тонах і дані на інших тонах. [0073] У деяких аспектах, відправка інформації HE-LTF і даних в одному і тому самому символі OFDM може становити проблему. Наприклад, це може призводити до збільшення відношення пікової потужності до середньої (PAPR) до дуже високого рівня. Таким чином, може бути корисно, навпаки, передавати HE-LTF 165 на всіх тонах символів, що передаються, доки кожна STA не прийме щонайменше необхідну кількість HE-LTF 165. Наприклад, кожній STA може потребуватися приймати по одному HE-LTF 165 на просторовий потік, зв'язаний з STA. Таким чином, AP може бути виконана з можливістю передачі кожній STA HE-LTF 165 в кількості, рівній найбільшій кількості просторових потоків, призначених будь-якій STA. Наприклад, якщо трьом STA призначається одиничний просторовий потік, але четвертій STA призначається три просторових потоки, в цьому аспекті, AP може бути виконана з можливістю передачі чотирьох символів інформації HE-LTF на кожну з чотирьох STA до передачі символів, що містять дані корисного навантаження. [0074] Тони, призначені будь-якій даній STA, не зобов'язані бути сусідніми. Наприклад, в деяких реалізаціях, піддіапазони різних приймальних STA можуть перемежовуватися. Наприклад, якщо кожний з користувача-1 і користувача-2 приймають три піддіапазони, тоді як 8 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 користувач-4 приймає два піддіапазони, ці піддіапазони можуть перемежовуватися по всій смузі AP. Наприклад, ці піддіапазони можуть перемежовуватися в порядку, наприклад, 1,2,4,1,2,4,1,2. У деяких аспектах, також можна використовувати інші способи перемежовування піддіапазонів. У деяких аспектах, перемежовування піддіапазонів може знижувати негативний вплив перешкод або результат поганого прийому від конкретного пристрою в конкретному піддіапазоні. У деяких аспектах, AP може передавати на STA в піддіапазонах, яким надає перевагу STA. Наприклад, визначені STA можуть мати в деяких піддіапазонах кращий прийом, ніж в інших. Таким чином, AP може передавати на STA щонайменше, частково, на основі того, в яких піддіапазонах STA може мати поліпшений прийом. У деяких аспектах, піддіапазони також можуть не перемежовуватися. Наприклад, піддіапазони, навпаки, можуть передаватися як 1,1,1,2,2,2,4,4. У деяких аспектах, можна заздалегідь задавати, чи перемежовуються піддіапазони. [0075] У прикладі, показаному на фіг. 5, модуляція символу HE-SIG3 використовується для сигналізації пристрою HE, що пакет є пакетом HE. Також можна використовувати інші способи сигналізації пристрою HE, що пакет є пакетом HE. У прикладі, показаному на фіг. 7, L-SIG 126 може містити інформацію, яка вказує пристроям HE, що преамбула HE буде йти за успадкованою преамбулою. Наприклад, L-SIG 26 може містити 1-бітовий код низької енергії на Q-рейці, яка вказує присутність наступної преамбули HE пристроям HE, чутливим до сигналу Q протягом L-SIG 26. Сигнал Q дуже низької амплітуди може використовуватися, оскільки однобітовий сигнал може розподілятися по всіх тонах, що використовуються AP для передачі пакета. Пристрої високої ефективності можуть використовувати цей код для виявлення присутності НЕ-преамбули/пакета. Цей код низької енергії на Q-рейці не зобов'язаний значно впливати на здатність успадкованих пристроїв до виявлення L-SIG 26. Таким чином, ці пристрої зможуть зчитувати L-SIG 26, і не оголошувати присутність коду, тоді як пристрої HE не зможуть виявляти присутність коду. У цій реалізації, всі поля HE-SIG за бажанням можна модулювати в режимі BPSK, і будь-який з описаних тут методів, що стосуються успадкованої сумісності, може використовуватися спільно з цією сигналізацією L-SIG. [0076] Фіг. 8 демонструє інший спосіб реалізації зворотної сумісності також з пристроями 11ac. У цьому прикладі, HE-SIG-A1 455 може містити біт, який заданий рівним значенню, транспонованому із значення, яке потрібне пристрою 11ac при декодуванні поля VHT-SIG. Наприклад, поле VHT-SIG-A 802.11ac містить біти 2 та 23, які зарезервовані і задані рівними 1 в правильно зібраному полі VHT-SIG-A. У преамбулі 455 високої ефективності HE-SIG-A, один або обидва з цих бітів можуть бути задані рівними нулю. Якщо пристрій 802.11 ac приймає пакет, який містить зарезервований біт, з таким транспонованим значенням, пристрій 11ac зупиняє обробку пакета, розглядаючи його як недекодований, все ще утримуючи пакет протягом часу, вказаного в L-SIG 26. У цій реалізації, зворотньої сумісності з пристроями 11a/b/g/n можна досягти за рахунок використання модуляції BPSK на символі 455 HE-SIG1, і сигналізації пристроям HE можна досягти за рахунок використання модуляції QBPSK на одному або більше символів з HE-SIG2 457 або HE-SIG3 459. [0077] Як показано в прикладі, представленому на фіг. 9, структура пакета HE може базуватися на структурі пакета, що використовується в 802.11 ac. У цьому прикладі, після успадкованої преамбули 22, 24, 26 передбачено два символи, вказані як HE-SIGA1 та HE-SIGA2 на фіг. 9. Це така сама структура, як VHT-SIGA1 і VHT-SIGA2 на фіг. 4. Щоб умістити виділення просторово-часового потоку і виділення тону в ці два 24-бітових символи, варіантам просторово-часового потоку надається менше свободи. [0078] У прикладі, наведеному на фіг. 9, після навчальних полів HE також вміщується символ 459 HE-SIGB, який також аналогічний полю 154 VHT-SIGB на фіг. 4. [0079] Однак одна потенційна проблема з цією преамбулою на основі 11ac полягає в тому, що ця конструкція може зіткнутися з просторовими обмеженнями в HE-SIG-B 470. Наприклад, може вимагатися, щоб HE-SIG-B 470 містив щонайменше MCS (4 біти) і кінцеві біти (6 бітів). Таким чином, може вимагатися, щоб HE-SIG-B 470 містив щонайменше 10 бітів інформації. У специфікації 802.11 ac, VHT-SIG-B є одним символом OFDM. Однак в одиничному символі OFDM може не бути достатня кількість бітів, залежно від смуги кожного піддіапазону. Наприклад, цю потенційну проблему демонструє нижченаведена таблиця 1. 9 UA 115593 C2 Таблиця 1 BW для кожного користувача (в МГц) 10 6 5 5 10 15 20 25 30 35 40 45 50 Кількість бітів для кожного користувача/символ OFDM 13 8 6 Кількість кінцевих бітів Кількість бітів, що залишилися для поля MCS 6 6 6 7 2 0 [0080] Як показано в таблиці 1, якщо кожний піддіапазон рівний 10 МГц, одиничний символ OFDM забезпечує 13 бітів. Шість з цих бітів необхідні як кінцеві біти, і, таким чином, 7 бітів залишаються для поля MCS. Поле MCS, як згадано вище, вимагає чотирьох бітів. Таким чином, якщо кожний піддіапазон рівний щонайменше 10 МГц, одиничний символ OFDM можна використовувати для HE-SIG-B 470, і цього може бути достатньо для включення 4-бітового поля MCS. Якщо ж кожний піддіапазон, навпаки, рівний 5 або 6 МГц, це може дозволяти тільки 6 або 8 бітів на символ OFDM. З цих бітів, 6 бітів є кінцевими бітами. Таким чином, тільки 0 або 2 біти доступні для поля MCS. Цього недостатньо для забезпечення поля MCS. У тих випадках, коли дискретність піддіапазонів дуже мала для забезпечення необхідної інформації в полях SIGB, для HE-SIG-B 470 можна використовувати більше одного символу OFDM. Необхідна кількість символів буде зв'язана з найменшим піддіапазоном, допустимим в системі. Якщо він рівний 5 МГц, що відповідає 13 тонам в системі OFDM сімейства IEEE 802.11, два символи для HE-SIG-B допускають здійснення модуляції BPSK і швидкість кодування ½ з прямим виправленням помилок для забезпечення 12 бітів, що є достатньою довжиною для інформації MCS HE-SIG-B і кінцевих бітів. Фіг. 10 ілюструє приклад системи 100 бездротового зв'язку, в якій можуть застосовуватися аспекти даного винаходу. Система 100 бездротового зв'язку може діяти згідно зі стандартом бездротового зв'язку, наприклад стандартами 802.11. Система 100 бездротового зв'язку може включати в себе AP 104, яка здійснює зв'язок з STA 106a, 106b, 106c та 106d (спільно, STA 106). Мережа може включати в себе як успадковані STA 106b, так і STA 106a, 106c, 106d високої ефективності (HE). [0081] Різні процеси та способи можна використовувати для передач в системі 100 бездротового зв'язку між AP 104 та STA 106. Наприклад, сигнали можуть передаватися і прийматися між AP 104 та STA 106 відповідно до методів OFDM/OFDMA. У цьому випадку, система 100 бездротового зв'язку може називатися системою OFDM/OFDMA. [0082] Лінія зв'язку, яка полегшує передачу від AP 104 на одну або більше з STA 106, може називатися низхідною лінією зв'язку (DL) 108, і лінія зв'язку, яка полегшує передачу від однієї або більше з STA 106 на AP 104, може називатися висхідною лінією 110 зв'язку (UL). Альтернативно, низхідна лінії зв'язку 108 може називатися прямою лінією зв'язку або прямим каналом, і висхідна лінія 110 зв'язку може називатися зворотною лінією зв'язку або зворотним каналом. У деяких аспектах, деякі передачі 108 DL можуть бути пакетами HE, наприклад, пакетом 130 HE. Такі пакети HE можуть містити інформацію успадкованої преамбули, наприклад, інформацію преамбули відповідно до специфікацій, наприклад, 802.11 а та 802.11 n, яка містить інформацію, достатню для того, щоб успадкована STA 106b могла розпізнавати пакет 130 HE і стримуватися від передачі пакета 130 HE протягом передачі. Аналогічно, передачі 108 DL, які є пакетами 130 HE, можуть містити інформацію, достатню для інформування STA 160a, 106c, 106d HE, які пристрої можуть приймати інформацію в пакеті 130 HE, як розглянуто вище. [0083] AP 104 може діяти як базова станція і забезпечувати покриття бездротового зв'язку в базовій зоні обслуговування (BSA) 102. AP 104, спільно з STA 106, які зв'язані з AP 104 і використовують AP 104 для здійснення зв'язку, можуть називатися базовим набором служб (BSS). Потрібно зазначити, що система 100 бездротового зв'язку може не мати центральної AP 104, але замість цього може функціонувати як однорангова мережа між STA 106. Відповідно, описані тут функції AP 104 можуть альтернативно здійснюватися однією або більше з STA 106. [0084] Фіг. 11 ілюструє різні компоненти, які можна використовувати в бездротовому пристрої 202, який може застосовуватися в системі 100 бездротового зв'язку. Бездротовий пристрій 202 є прикладом пристрою, який може бути виконаний з можливістю реалізації різних описаних тут способів. Наприклад, бездротовий пристрій 202 може містити AP 104 або одну з 10 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 STA 106, показаних на фіг. 10. У деяких аспектах, бездротовий пристрій 202 може містити AP, яка виконана з можливістю передачі пакетів HE, наприклад, пакета 130 HE. [0085] Бездротовий пристрій 202 може включати в себе процесор 204, який керує роботою бездротового пристрою 202. Процесор 204 також може називатися центральним процесором (CPU). Пам'ять 206, яка може включати в себе постійну пам'ять (ROM) та оперативну пам'ять (RAM), забезпечує інструкції і дані на процесор 204. Ділянка пам'яті 206 також може включати в себе енергонезалежну оперативну пам'ять (NVRAM). Процесор 204 звичайно здійснює логічні та арифметичні операції на основі програмних інструкцій, що зберігаються в пам'яті 206. Інструкції в пам'яті 206 можуть виконуватися для реалізації описаних тут способів. Наприклад, якщо бездротовий пристрій 202 є AP 104, пам'ять 206 може містити інструкції, достатні для того, щоб бездротовий пристрій 202 міг передавати пакети HE, наприклад пакет 130 HE. Наприклад, пам'ять 206 може містити інструкції, достатні для того, щоб бездротовий пристрій 202 міг передавати успадковану преамбулу, після якої йде преамбула HE, що включає в себе HE-SIG або HE-SIG-A. У деяких аспектах, бездротовий пристрій 202 може включати в себе схему 221 форматування кадрів, яка може містити інструкції, достатні для того, щоб бездротовий пристрій 202 міг передавати кадр згідно з розкритими тут варіантами здійснення. Наприклад, схема 221 форматування кадрів може містити інструкції, достатні для того, щоб бездротовий пристрій 202 міг передавати пакет, який включає в себе як успадковану преамбулу, так і преамбулу високої ефективності. [0086] Процесор 204 може містити або бути компонентом системи обробки, реалізований за допомогою одного або більше процесорів. Один або більше процесорів можна реалізувати у вигляді будь-якої комбінації мікропроцесорів загального призначення, мікроконтролерів, цифрових сигнальних процесорів (DSP), вентильних матриць, що програмуються користувачем (FPGA), програмованих логічних пристроїв (PLD), контролерів, кінцевих автоматів, логічних елементів, дискретних апаратних компонентів, кінцевих автоматів на основі спеціалізованого обладнання, або будь-яких інших придатних суб'єктів, які можуть здійснювати обчислення або будь-які інші маніпуляції з інформацією. [0087] Система обробки також може включати в себе комп'ютерно-зчитувані носії для зберігання програмного забезпечення. Термін "програмне забезпечення" потрібно розуміти в широкому значенні як будь-який тип інструкцій, які можуть називатися програмне забезпечення, програмно-апаратне забезпечення, проміжне програмне забезпечення, мікрокод, мова опису апаратних засобів або інакше. Інструкції можуть включати в себе код (наприклад, вформаті початкового коду, форматі двійкового коду, форматі виконуваного коду або будь-якому іншому відповідному форматі коду). Інструкції, при виконанні одним або більше процесорами, приписують системі обробки здійснювати різні описані тут функції. [0088] Бездротовий пристрій 202 також може включати в себе корпус 208, який може включати в себе передавач 210 і приймач 212 для забезпечення можливості передачі і прийому даних між бездротовим пристроєм 202 і віддаленим положенням. Передавач 210 і приймач 212 можуть бути об'єднані в приймач-передавач 214. Антена 216 може бути приєднана до корпусу 208 і електрично підключена до приймач-передавача 214. Бездротовий пристрій 202 також може включати в себе (не показані) множинні передавачі, множинні приймачі, множинні приймач-передавачі, і/або множинні антени. [0089] Бездротовий пристрій 202 також може включати в себе детектор 218 сигналу, який можна використовувати для виявлення і кількісного визначення рівня сигналів, що приймаються приймач-передавачем 214. Детектор 218 сигналу може виявляти такі сигнали як повну енергію, енергію в розрахунку на піднесучу з розрахунку на символ, спектральну щільність потужності та інші сигнали. Бездротовий пристрій 202 також може включати в себе цифровий сигнальний процесор (DSP) 220 для використання при обробці сигналів. DSP 220 може бути виконаний з можливістю генерації одиниці даних для передачі. У деяких аспектах, одиниця даних може містити одиницю даних фізичного рівня (PPDU). У деяких аспектах, PPDU називається пакетом. [0090] Бездротовий пристрій 202, в деяких аспектах, може додатково містити користувацький інтерфейс 222. Користувацький інтерфейс 222 може містити кнопкову панель, мікрофон, гучномовець і/або дисплей. Користувацький інтерфейс 222 може включати в себе будь-який елемент або компонент, який переносить інформацію користувачу бездротового пристрою 202 і/або приймає введення від користувача. [0091] Різні компоненти бездротового пристрою 202 можуть бути з'єднані один з одним шинною системою 226. Шинна система 226 може включати в себе шину даних, наприклад, а також шину живлення, шину сигналів керування і шину сигналів статусу крім шини даних. Фахівцям в даній галузі техніки очевидно, що компоненти бездротового пристрою 202 можуть 11 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 бути з'єднані один з одним або приймати або забезпечувати введення один одному з використанням якого-небудь іншого механізму. [0092] Хоча на фіг. 11 проілюстровано декілька окремих компонентів, можуть бути об'єднані або спільно реалізовані один або більше компонентів. Наприклад, процесор 204 можна використовувати для реалізації не тільки вищеописаного набору функціональних можливостей відносно процесора 204, але і для реалізації вищеописаного набору функціональних можливостей відносно детектора 218 сигналу і/або DSP 220. Крім того, кожний з компонентів, проілюстрованих на фіг. 11, можна реалізувати з використанням множини окремих елементів. Крім того, процесор 204 можна використовувати для реалізації будь-якого з компонентів, модулів, схем тощо, описаних нижче, або кожний з них можна реалізувати з використанням множини окремих елементів. [0093] Фіг. 12 демонструє ілюстративну структуру пакета 830 висхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. У такому повідомленні висхідної лінії зв'язку, успадкована преамбула не потрібна, оскільки NAV задається початковим повідомленням низхідної лінії зв'язку AP. Таким чином, пакет 830 висхідної лінії зв'язку не містить успадкованої преамбули. Пакет 830 висхідної лінії зв'язку може відправлятися у відповідь на повідомлення оголошення OFDMA UL, що відправляється AP. [0094] Пакет 830 висхідної лінії зв'язку може відправлятися декількома різними STA. Наприклад, кожна STA, яка ідентифікується в пакеті низхідної лінії зв'язку, може передавати ділянку пакета 830 висхідної лінії зв'язку. Кожна з STA може одночасно передавати в призначеній їй смузі або смугах, і AP може приймати передачі як одиничний пакет. [0095] У пакеті 830, кожна STA використовує тільки канали або піддіапазони, призначені їй при призначенні тонів у початковому повідомленні низхідної лінії зв'язку, як розглянуто вище. Це дозволяє здійснювати на AP обробку повністю ортогонального прийому. Для прийому повідомлень в кожному з цих піддіапазонів, AP повинна приймати пілотні тони. Ці пілотні тони використовуються в пакетах 802.11 для відстеження фази, для оцінювання фазового зсуву для кожного символу для корекції змін фази між символами даних внаслідок залишкового частотного зсуву або внаслідок фазового шуму. Цей фазовий зсув також може надходити на контури відстеження часу і частоти. [0096] Для передачі пілотних тонів можна використовувати щонайменше два різних варіанти. Спочатку, кожний користувач може передавати пілотні тони, які попадають в призначені йому піддіапазони. Однак, для низькосмугових виділень OFDMA, це може не дозволяти достатню кількість пілотних тонів для деяких користувачів. Наприклад, в 20-МГц передачі в 802.11 а/n/ac існує 4 пілотних тони. Однак, якщо користувачу призначено тільки 5 МГц, користувач може мати тільки один пілотний тон в своєму піддіапазоні. Якщо з цим пілотним тоном виникає якась проблема, наприклад глибоке завмирання, може бути дуже важко одержати хорошу оцінку фази. [0097] Згідно з іншим можливим способом передачі пілотних тонів, кожний користувач передає на всіх пілотних тонах, не тільки на тих, які попадають в його піддіапазон. Це може приводити до передачі великої кількості пілотних тонів для кожного користувача. Однак це може приводити до того, що AP приймає кожний пілотний тон одночасно від множинних користувачів, що може ускладнювати обробку для AP. AP буде потрібно оцінювати канали для всіх користувачів. З цією метою, можуть потребуватися додаткові LTF, наприклад, те, яке відповідає сумі просторових потоків всіх користувачів. Наприклад, якщо з кожним з чотирьох користувачів зв'язані два просторових потоки, в цьому підході можна використовувати вісім LTF. [0098] Таким чином, кожна STA може передавати HE-STF 835. Як показано в пакеті 830, HESTF 835 може передаватися протягом 8 мкс і містити два символи OFDMA. Кожна STA також може передавати одне або більше HE-LTF 840. Як показано в пакеті 830, HE-LTF 840 може передаватися протягом 8 мкс і містити два символи OFDMA. Наприклад, як і раніше, кожна STA може передавати HE-LTF 840 для кожного піддіапазону, призначеного STA. Кожна STA також може передавати HE-SIG 845. Довжина HE-SIG 845 може становити один символ ODFMA (4 мкс) для кожного з U, де U - кількість STA, мультиплексованих в передачі. Наприклад, якщо чотири STA відправляють пакет 830 висхідної лінії зв'язку, HE-SIG 845 може мати довжину 16 мкс. Після HE-SIG 845 можуть передаватися додаткові HE-LTF 840. Нарешті, кожна STA може передавати дані 855. [0099] Для відправки комбінованого пакета 830 висхідної лінії зв'язку, кожну STA можна синхронізувати за часом, частотою і потужністю з іншими STA. Синхронізація за часом, необхідна для такого пакета, може здійснюватися з точністю приблизно 100 нс. Відлік часу може координуватися відповідно до повідомлення оголошення OFDMA UL AP. Точність цього відліку 12 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 часу можна одержати з використанням декількох рішень, відомих фахівцям в даній галузі техніки. Наприклад, методи, що використовуються пристроями 802.11 ac і 802.11 n для відліку короткого міжкадрового проміжку (SIFS) можуть бути достатні для забезпечення точності відліку часу, необхідної для одержання комбінованого пакета 830 висхідної лінії зв'язку. Ця точність відліку часу також може підтримуватися за рахунок використання захисного інтервалу довжиною 800 нс тільки для висхідної лінії зв'язку OFDMA для одержання захисного часу 400 нс, для поглинання помилок відліку часу і відмінностей в двосторонній затримці між клієнтами висхідної лінії зв'язку. [00100] Інша технічна проблема, яку можна вирішити за допомогою пакета 830 висхідної лінії зв'язку, полягає в тому, що частоти передавальних пристроїв треба синхронізувати. Існує декілька варіантів здійснення синхронізації частотного зсуву між STA в системі UL-OFDMA, наприклад, для пакета 830 висхідної лінії зв'язку. Спочатку кожна STA може обчислювати і коректувати свої різниці частот. Наприклад, STA можуть обчислювати частотний зсув відносно AP, на основі повідомлення оголошення OFDMA UL, відправленого на STA. На основі цього повідомлення, STA можуть застосовувати пилкоподібну функцію фази до сигналу висхідної лінії зв'язку у часовій ділянці. AP також може оцінювати загальний фазовий зсув для кожної STA, з використанням LTF. Наприклад, LTF, які передаються STA, можуть бути ортогональні за частотою. Тому AP може використовувати віконну функцію зворотного швидкого перетворення Фур'є (IFFT) для розділення імпульсних характеристик STA. Зміна цих імпульсних характеристик між двома ідентичними символами LTF може давати оцінку частотного зсуву для кожного користувача. Наприклад, частотний зсув на STA може приводити до пилкоподібної зміни фази протягом часу. Таким чином, при передачі двох ідентичних символів LTF, AP має можливість використовувати відмінності між двома символами для обчислення нахилу фази між двома імпульсними характеристиками для одержання оцінки частотного зсуву. Цей підхід може бути аналогічний підходу з перемежовуванням тонів, який запропонований в повідомленні UL-MUMIMO, який може бути відомий фахівцям в даній галузі техніки. [00101] Фіг. 13 демонструє блок-схему операцій процесу для ілюстративного способу передачі пакета високої ефективності на два або більше пристроїв бездротового зв'язку. Цей спосіб може здійснюватися таким пристроєм, як AP. [00102] На блоці 905, AP передає успадковану преамбулу, причому успадкована преамбула містить інформацію, достатню для інформування успадкованих пристроїв про необхідність відмовлятися від пакета. Наприклад, успадковану преамбулу можна використовувати для сповіщення успадкованих пристроїв про необхідність відмовлятися від пакета. Успадкований пакет може містити зарезервований біт або комбінацію зарезервованих бітів. Ці зарезервовані біти можуть сповіщати пристрої високої ефективності про необхідність продовжувати відстежувати преамбулу високої ефективності в пакеті, також приписуючи успадкованим пристроям відмовлятися від пакета. У деяких аспектах, засіб для передачі успадкованої преамбули, причому успадкована преамбула містить інформацію, достатню для інформування успадкованих пристроїв про необхідність відмовлятися від пакета, може містити передавач. [00103] На блоці 910, AP передає сигнал високої ефективності, причому сигнал високої ефективності містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку. У деяких аспектах, сигнал високої ефективності може містити інформацію виділення тону, який може включати в себе інформацію, яка ідентифікує STA, які будуть приймати інформацію в пакеті, і можуть повідомляти тим STA, які піддіапазони призначені для них. У деяких аспектах, пакет високої ефективності також може включати в себе інформацію, достатню для того, щоб пристрої 802.11 ac відмовлялися від пакета. У деяких аспектах, засіб для передачі сигналу високої ефективності, причому сигнал високої ефективності містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку, може містити передавач. У деяких аспектах, сигнал високої ефективності може додатково містити вказівку кількості просторових потоків, які можна призначати кожному з двох або більше пристроїв бездротового зв'язку. Наприклад, кожному з двох або більше пристроїв бездротового зв'язку можна призначати один або більше просторових потоків. У деяких аспектах, засіб для призначення одного або більше просторових потоків кожному з двох або більше пристроїв бездротового зв'язку може містити передавач або процесор. [00104] На блоці 915, AP передає дані одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах. Наприклад, AP може передавати дані на STA в кількості до чотирьох. У деяких аспектах, засіб для передачі даних одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах, може містити передавач. 13 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [00105] У деяких аспектах, AP може передавати гібридний пакет, який включає в себе як дані для успадкованого пристрою, наприклад пристрої IEEE 802.11а/n/ac, так і дані для одного або більше пристроїв високої ефективності. Такий гібридний пакет дає можливість більш ефективно використовувати смугу в змішаних оточеннях, які містять як успадковані, так і пристрої високої ефективності. Наприклад, в успадкованій системі, якщо AP виконана з можливістю використовувати 80 МГц, ділянка смуги, призначеної AP, може не використовуватися, якщо AP передає пакет на пристрій, який не здатний використовувати всі 80 МГц. Це одна проблема, яка вирішується з використанням пакетів високої ефективності. Однак в оточенні, в якому деякі з STA є пристроями високої ефективності, і деякі з STA є успадковані пристрої, смуга може як і раніше не використовуватися при передачі на успадковані пристрої, які не здатні використовувати повну смугу, що забезпечується AP. Наприклад, хоча пакети високої ефективності в такій системі можуть використовувати повну смугу, як розглянуто вище, успадковані пакети не можуть. Таким чином, може бути корисно забезпечувати гібридний пакет, в якому успадкований пристрій може приймати інформацію на одній ділянці смуги пакета, тоді як пристрої високої ефективності можуть приймати інформацію на іншій ділянці пакета. Такий пакет може називатися гібридним пакетом, оскільки ділянка пакета може передавати дані в зворотно сумісному форматі, наприклад IEEE 802.11а/n/ac, і ділянка пакета може передавати дані на пристрої високої ефективності. [00106] Ілюстративний гібридний пакет 1400 проілюстрований на фіг. 14. Такий гібридний пакет може передаватися бездротовим пристроєм, наприклад AP. Гібридний пакет може включати в себе успадковану ділянку, в якій дані передаються на успадкований пристрій, і ділянку високої ефективності, в якій дані передаються на пристрій високої ефективності. [00107] Гібридний пакет 1400 може включати в себе декілька успадкованих преамбул, кожна з яких дублюється по деякій ділянці смуги пакета. Наприклад, ілюстративний гібридний пакет 1400 проілюстрований як пакет 80 МГц, який містить чотири успадкованих преамбули 20 МГц, дубльовані через 80 МГц смуги пакета 1400. Таке дублювання можна використовувати в успадкованих форматах, щоб гарантувати, що інші пристрої, які можуть працювати тільки на ділянці смуги 80 МГц, відхиляють пакет. У деяких аспектах кожний з пристроїв у мережі може, за умовчанням, відстежувати тільки первинний канал. [00108] Гібридний пакет 1400 може включати в себе L-STF 1405 та L-LTF 1410, ідентичні вказаним в успадкованих форматах, наприклад IEEE 802.11а/n/ac. Ці поля можуть бути такими самими, як розглянуті вище. Однак L-SIG 1415 гібридного пакета 1400 може відрізнятися від LSIG успадкованого пакета. L-SIG 1415 може містити інформацію, яка використовується для сигналізації пристроям високої ефективності, що пакет є гібридним пакетом. Щоб успадковані пристрої могли також приймати інформацію в пакеті, ця інформація повинна бути прихованою від успадкованих пристроїв, щоб не порушувати їх прийом L-SIG 1415. [00109] L-SIG 1415 може сигналізувати пристроям високої ефективності, що пакет є гібридним пакетом, вміщуючи однобітовий код, ортогональний інформації в L-SIG 1415. Наприклад, як розглянуто вище, однобітовий код може розташовуватися на Q-рейці L-SIG 1415. Успадковані пристрої можуть не помічати однобітовий код, і мають можливість зчитувати L-SIG 1415 як звичайно, тоді як пристрої високої ефективності можуть шукати саме цей однобітовий код, і бути здатні визначати, чи присутній він. Цей однобітовий код можна використовувати для сигналізації пристроям високої ефективності про відправку гібридного пакета. У деяких аспектах, однобітовий код може бути прихований від успадкованих пристроїв, які можуть бути нездатні шукати код, або невидимий для них. У деяких аспектах, успадковані пристрої мають можливість розуміти L-SIG 1415, не спостерігаючи ніякої нерегулярності, зумовленої присутністю однобітового коду. У деяких аспектах, тільки L-SIG 1415 на первинному каналі може містити однобітовий код, що приписує пристроям високої ефективності шукати HE-SIG 1425 на інших каналах. У деяких аспектах, декілька L-SIG 1415 можуть мати цей однобітовий покажчик, де кількість L-SIG 1415 з покажчиком дорівнює кількості каналів, що підлягають використанню для успадкованого пакета. Наприклад, якщо успадкований пакет буде включати в себе перший і другий канали, але не третій канал, то L-SIG на першому і другому каналах може містити однобітовий покажчик, тоді як L-SIG на третьому каналі може не містити цей покажчик. пристрої високої ефективності можуть бути виконані з можливістю шукати перший канал з LSIG, який не містить однобітовий код, і відстежувати цей канал на предмет присутності HE-SIG 1425. У деяких аспектах, інформація смуги в VHT-SIG-A 1420 може містити інформацію про те, якою мірою успадкований пакет 1430 буде використовувати смугу, і, таким чином, на якій смузі може починатися пакет HE 1435. У деяких аспектах, однобітовий код може бути включений тільки в L-SIG 1415, які передаються на каналах, які будуть використовуватися для передачі даних на пристрої HE. Наприклад, якщо перший канал використовується для передачі на 14 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 успадкований пристрій, і три інші канали використовуються для передачі на пристрої HE в конкретному пакеті, кожний з L-SIG 1415, що передаються на трьох інших каналах, може включати в себе однобітовий код. У деяких аспектах, в пакеті HE, кожний L-SIG 1415 може включати в себе однобітовий код для вказівки, що кожний канал можна використовувати для передачі даних на пристрої HE. У деяких аспектах, це дає можливість сигналізувати смугу, що використовується для ділянки HE пакета HE або гібридного пакета з використанням L-SIG 1415 пакета. Якщо смуга, що використовується для ділянки HE пакета, сигналізується в L-SIG 1415, це дає можливість HE-SIG 1425 в пакеті HE або гібридному пакеті охоплювати більшу ділянку смуги, призначеної ділянці HE пакета. Наприклад, HE-SIG 1425 може бути виконаний з можливістю охоплювати смугу, призначену пакету HE. У деяких аспектах, використання додаткової смуги для HE-SIG 1425, замість використання тільки 20 МГц для HE-SIG 1425, дозволяє передавати більше інформації в HE-SIG 1425. У деяких аспектах, перший символ HESIG 1425 може передаватися в двох екземплярах на кожних 20 МГц смуги, призначеної ділянці HE пакета, тоді як символи HE-SIG 1425, що залишилися, можуть передаватися з використанням повної смуги, призначеної ділянці HE пакета. Наприклад, перший символ HESIG 1425 можна використовувати для передачі смуги виділеній ділянці HE пакета HE або гібридного пакета, і, таким чином, наступні символи можуть передаватися на всій смузі, призначеній ділянці HE пакета. [00110] Прийнявши однобітовий код в L-SIG 1415, пристрої високої ефективності мають можливість заглядати в більш широкі ділянки смуги, виділені AP, наприклад, більш широкі канали, щоб знайти HE-SIG 1425. Наприклад, в гібридному пакеті 1400, прийнявши L-SIG 1415 з однобітовим кодом в ортогональному напрямку, пристрої високої ефективності можуть бути виконані з можливістю шукати в 20-МГц каналах крім каналу, що несе дані на успадковані пристрої, HE-SIG, наприклад HE-SIG 1425, яке може передаватися в інших частотних діапазонах, спільно з успадкованим пакетом. Наприклад, в ілюстративному гібридному пакеті 1400, HE-SIG 1425 проілюстроване як таке, що передається одночасно з VHT-SIG-A 1420. У цьому прикладі, гібридний пакет 1400 може включати в себе пакет, сумісний з IEEE 802.11ac, на більш низькій ділянці смуги, і пакет високої ефективності на більш високій ділянці смуги. Гібридний пакет 1400 також може містити пакет, сумісний з IEEE 802.11а або IEEE 802.11n на більш низькій ділянці. Суттєво, що, незалежно від того, яким типом пакета є більш низька ділянка, L-SIG 1415 може бути виконано з можливістю містити інформацію сигналізації, достатню для сигналізації пристроям високої ефективності, що пакет є гібридним пакетом, і, таким чином, шукати HE-SIG 1425 на іншій частоті. [00111] У деяких аспектах, HE-SIG 1425 може бути аналогічно будь-якому з попередніх раніше розглянутих полів сигналу високої ефективності. У деяких аспектах, AP, яка передає як пакети високої ефективності, так і гібридні пакети, може використовувати символ із символом поверненої векторної діаграми BPSK (QBPSK) в HE-SIG 1425 для вказівки, що пакет є пакетом високої ефективності, замість того, щоб використовувати однобітовий сигнал на Q-рейці, оскільки використання однобітового сигналу на Q-рейці, навпаки, можна використовувати для сигналізації, що пакет є гібридним пакетом, наприклад, гібридним пакетом 1400. Наприклад, HESIG 1425 можна використовувати для вказівки пристроям високої ефективності, який пристрій або пристрої можуть приймати інформацію в пакеті, наприклад, з використанням ID групи, як розглянуто раніше. Таким чином, пристрої високої ефективності можуть бути виконані з можливістю приймати і декодувати L-STF 1405, L-LTF 1410 та L-SIG 1415. Якщо L-SIG 1415 включає в себе однобітовий код, пристрої високої ефективності можуть бути виконані з можливістю визначати положення і декодувати HE-SIG 1425, яке знаходиться в більш високому частотному діапазоні, для визначення, чи містить ділянка високої ефективності гібридного пакета інформацію для цього конкретного пристрою. [00112] У деяких аспектах, успадкований пакет може, як показано, займати тільки 20 МГц смуги. Однак успадкована ділянка пакета 1400 також може займати іншу величину смуги. Наприклад, успадкована ділянка гібридного пакета може містити успадкований пакет розміром 40 МГц, 60 МГц, 80 МГц або іншого розміру, тоді як ділянка високої ефективності гібридного пакета 1400 може використовувати частину доступної смуги, що залишилася. У деяких аспектах, також можна використовувати канали розмірами, відмінними від 20 МГц. Наприклад, канали можуть мати розміри 5, 10, 15, 40 МГц або інші. У деяких аспектах, після успадкованого VHT-SIG-A 1420, успадкований пакет 1430 може передаватися на успадкований пристрій на первинному каналі. У деяких аспектах, успадкований пакет 1430 може включати в себе щонайменше первинний канал, і також може включати в себе додаткові канали. Наприклад, цей успадкований пакет 1430 може бути сумісним з пристроями IEEE 802.11a, 802.11 n або 802.11 ac. У деяких аспектах, після одного або більше HE-SIG 1425, пакет 1435 високої ефективності 15 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 може передаватися на один або більше пристроїв високої ефективності, з використанням щонайменше ділянки смуги, доступної AP. У деяких аспектах, успадкований пакет може відправлятися на множинні успадковані пристрої. Наприклад, гібридний пакет може містити пакет MU-MIMO 802.11ac, який відправляється на дві або більше STA, сумісні з 802.11 ac. [00113] Фіг. 15 демонструє ілюстративний спосіб 1500 передачі гібридного пакета. Цей спосіб може здійснюватися бездротовим пристроєм, наприклад AP. [00114] На блоці 1505, AP передає на один або більше перших пристроїв на першій ділянці смуги, причому один або більше перших пристроїв мають перший набір можливостей. У деяких аспектах, один або більше перших пристроїв можуть бути успадкованими пристроями. У деяких аспектах, перша ділянка смуги може бути первинним каналом. У деяких аспектах, засіб для передачі на перший пристрій може бути передавачем. [00115] На блоці 1510, AP одночасно передає на один або більше других пристроїв на другій ділянці смуги, причому один або більше других пристроїв мають другий набір можливостей, причому передача містить преамбулу, яка включає в себе вказівку пристроям з другим набором можливостей визначати положення частотного діапазону, де відправляються символи, що містять набір параметрів передачі для пристроїв з другим набором можливостей, і де вказівка відправляється так, щоб не впливати істотним чином на декодування преамбули пристроїв з першим набором можливостей. У деяких аспектах, засіб для передачі на один або більше других пристроїв може бути передавачем. У деяких аспектах, преамбула може бути успадкованою преамбулою, і вказівка може бути однобітовим кодом в L-SIG в успадкованій преамбулі. У деяких аспектах, вказівка може міститися в L-SIG на первинному каналі, на первинному каналі і одному або більше інших каналах, або на інших каналах. [00116] Фіг. 16 демонструє ілюстративний спосіб прийому гібридного пакета. У деяких аспектах, цей спосіб може використовувати STA, наприклад пристрій високої ефективності бездротового зв'язку. [00117] На блоці 1605, STA приймає успадковану преамбулу на первинному каналі. У деяких аспектах, засіб для прийому успадкованої преамбули може бути приймачем. [00118] На блоці 1610, STA визначає, чи містить успадкована преамбула інформацію, достатню для інформування пристроїв високої ефективності про необхідність визначати положення поля сигналу високої ефективності на одному або більше непервинних каналах. У деяких аспектах, засіб для визначення може бути процесором або приймачем. [00119] На блоці 1615, STA приймає поле сигналу високої ефективності на щонайменше одному з одного або більше непервинних каналів. У деяких аспектах, засіб для прийому поля сигналу високої ефективності може бути приймачем. У деяких аспектах, STA може додатково приймати дані на щонайменше одному з одного або більше непервинних каналів. У деяких аспектах, засіб для прийому даних може бути приймачем. [00120] Захист з розкидом затримки і потенційні структури поля сигналу високої ефективності. [00121] У деяких аспектах, зовнішні або інші бездротові мережі можуть мати канали з відносно високими розкидами затримки, наприклад, понад 1 мкс. Наприклад, точка доступу на великій висоті, наприклад, точка доступу на щоглі піко/макростільника, може мати високі розкиди затримки. Різні бездротові системи, наприклад, які відповідають 802.11 а/g/n/ac, використовують довжину циклічного префікса (CP) тільки 800 нс. Близько половини цієї довжини може витратитися передавальними і приймальними фільтрами. Внаслідок цієї відносно малої довжини CP і службового навантаження з передавальних і приймальних фільтрів, такі мережі 802.11 а/g/n/ac можуть бути непридатні для зовнішнього розгортання з високим розкидом затримки. [00122] Згідно з аспектами даного винаходу, передбачений формат пакета (форма хвилі PHY), що має зворотну сумісність з такими успадкованими системами і підтримує циклічні префікси довше 800 нс, що дозволяє використовувати системи WiFi на частотах 2.4 та 5 ГГц в умовах зовнішнього розгортання. [00123] Наприклад, один або більше бітів інформації можна вбудовувати в один або більше з L-STF, L-LTF, L-SIG, або в іншу ділянку преамбули пакета, наприклад HE-SIG. Ці один або більше бітів інформації можна включати для пристроїв, виконаних з можливістю їх декодування, як описано вище, але вони не можуть впливати на декодування успадкованими приймачами (наприклад, 802.11 а/g/n/ac). Ці біти можуть включати в себе вказівку пакета, який включає в себе захист з розкидом затримки, щоб можна було використовувати такий пакет в зовнішній настройці або іншій настройці з потенційно високим розкидом затримки. [00124] У деяких аспектах, ряд способів можна використовувати для забезпечення захисту з розкидом затримки або меж розкиду затримки. Наприклад, різні параметри передачі можна 16 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 використовувати для збільшення тривалості символу (наприклад, зниження тактової частоти для зменшення частоти дискретизації або збільшення довжини FFT при підтримці однієї і тієї самої частоти дискретизації). Збільшення тривалості символу, наприклад, в 2 або 4 рази, може збільшувати межі розкиду затримки. [00125] У деяких аспектах, збільшена тривалість символу може сигналізуватися в поле LSIG або HE-SIG. У деяких аспектах, інші пакети в мережі можуть не містити сигналізацію збільшеної тривалості символу, але, навпаки, бути пакетами з традиційною або "нормальною" тривалістю символу. Збереження "нормальної" тривалості символу в ряді випадків може бути бажаним, оскільки збільшена тривалість символу звичайно означає збільшений розмір FFT і, таким чином, підвищену чутливість до розходження за частотою і збільшення PAPR. Додатково, не кожний пристрій в мережі потребує цього збільшення меж розкиду затримки. Таким чином, в ряді випадків, збільшений розмір FFT може шкодити продуктивності, і тому для деяких пакетів може бути бажаним використовувати традиційну тривалість символу. [00126] Таким чином, в деяких аспектах, всі пакети можуть містити збільшену тривалість символу після поля L-SIG або HE-SIG. В інших аспектах, тільки пакети, які включають в себе інформацію, що сигналізує збільшену тривалість символу в L-SIG або HE-SIG, можуть включати в себе збільшену тривалість символу. У деяких аспектах, сигналізація збільшеної тривалості символу може міститися в HE-SIG та L-SIG, VHT-SIG-A або іншому полі в пакеті. У деяких аспектах, ця сигналізація може переноситися за допомогою, наприклад, повороту Q-BPSK в символі поля SIG, наприклад, L-SIG або HE-SIG. У деяких аспектах, ця сигналізація може переноситися за допомогою приховання інформації на ортогональній рейці, наприклад уявній осі, поля пакета. [00127] У деяких аспектах, збільшення тривалості символу можна використовувати для пакетів як висхідної лінії зв'язку, так і низхідної лінії зв'язку. Для пакета висхідної лінії зв'язку, AP може сигналізувати в попередньому пакеті низхідної лінії зв'язку, що пакет висхідної лінії зв'язку може передаватися з використанням збільшеної тривалості символу. Наприклад, в пакеті висхідної лінії зв'язку OFDMA, AP може відправляти повідомлення виділення тону, яке приписує користувачам використовувати збільшену тривалість символів. У цьому випадку не потрібно, щоб сам пакет висхідної лінії зв'язку ніс вказівку, яка вказує конкретну тривалість символу. У деяких аспектах, сигнал від AP на STA може повідомляти STA про необхідність використовувати конкретну тривалість символу у всіх майбутніх пакетах висхідної лінії зв'язку, якщо не вказане зворотне. [00128] У деяких аспектах, такий захист з розкидом затримки може бути включений до складу пакетів високої ефективності, наприклад, описаних вище. Представлені тут формати преамбули забезпечують схему, в якій захист з розкидом затримки може бути включений в пакети, в той самий час, дозволяючи успадкованим пристроям визначати, чи є пакет пакетом 802.11n, 802.11а або 802.ac. [00129] Представлені тут формати преамбули можуть підтримувати відстрочку на основі LSIG, як в пакеті IEEE 802.11ac (преамбулі змішаного режиму). Той факт, що станції 802.11 а/an/ac можуть декодувати успадковану секцію преамбули, може полегшувати змішування успадкованих пристроїв і пристроїв HE в одній і тій самій передачі. Передбачені тут формати преамбули можуть допомагати в забезпеченні захисту на HE SIG, що може сприяти досягненню стійкої продуктивності. Наприклад, ці формати преамбули можуть допомагати знижувати частоту помилки SIG до 1 % або менше у відносно строгих стандартних сценаріях тестування. [00130] Фіг. 17 демонструє пакет з одним ілюстративним форматом преамбули HE, відповідно до аспектів даного винаходу. Ілюстративний формат преамбули HE порівнюється з форматом преамбули VHT. Як показано, формат преамбули HE може включати в себе одне або більше полів сигналу (SIG), декодованих пристроями першого типу (наприклад, пристроями 802.11 а/ac/n) і одне або більше полів SIG (HE-SIG1), декодованих пристроями другого типу (наприклад, пристроями HE). Як показано, пристрої 802.111/ac/n можуть стримуватися на основі поля тривалості в L-SIG. За L-SIG може йти поле SIG високої ефективності (HE-SIG), що повторюється. Як показано, після поля HE-SIG, що повторюється, пристрій вже може знати, чи є пакет пакетом VHT, що позбавляє від проблеми з настройкою коефіцієнта посилення VHT-STF. [00131] В ілюстративному форматі, показаному на фіг. 17, поля HE-SIG1 можуть повторюватися і передуватися нормальним захисним інтервалом (GI), який дає захист HE-SIG1 для пристроїв HE. Внаслідок повторення HE-SIG1, цей пакет може мати більш низький показник відношення сигнал/шум і, таким чином забезпечувати більш стійкий захист від міжсимвольної перешкоди (ISI). У деяких аспектах, L-SIG може передавати на 6 Мбіт/с, оскільки виявлення типу пакета на основі перевірок Q-BPSK на 2 символах після L-SIG може не підпадати під вплив. 17 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 [00132] Для сигналізації пакета HE на пристрої HE можна використовувати різні розглянуті вище методи. Наприклад, пакет HE може сигналізуватися шляхом вміщення вказівки ортогональної рейки в L-SIG, на основі перевірки CRC в HE-SIG1, або на основі повторення HESIG1. [00133] Захист з розкидом затримки на HE-SIG2 може приймати різні форми. Наприклад, HE-SIG2 може передаватися по 128 тонах (в смузі 20 МГц) для забезпечення додаткового захисту з розкидом затримки. Це може приводити до захисного інтервалу 1,6 мкс, але може вимагати інтерполяції оцінок каналу, обчислених на основі L-LTF, який буде містити традиційну кількість тонів. У порядку іншого прикладу, HE-SIG2 може мати таку саму тривалість символу, але може відправлятися з циклічним префіксом довжиною 1,6 мкс. Це може приводити до збільшення службового навантаження циклічного префікса в порівнянні з традиційним значенням 25 %, але може не вимагати інтерполяції. В одному аспекті, HE-SIG2 також може відправлятися в повній смузі, замість того, щоб повторюватися кожні 20 МГц. Це може вимагати вміщення бітів смуги в HE-SIG1, для вказівки повної смуги. [00134] Фіг. 18 демонструє пакет з іншим ілюстративним форматом преамбули HE, відповідно до аспектів даного винаходу. Як і на фіг. 17, ілюстративний формат преамбули HE порівнюється з форматом преамбули VHT. Як і раніше, пристрої IEEE 802.11а/ac/n можуть відхиляти пакет на основі поля тривалості в L-SIG. За L-SIG може йти поле SIG високої ефективності (HE-SIG), що повторюється. В ілюстративному форматі, показаному на фіг. 18, поля HE-SIG1 можуть повторюватися, але першому полю HE-SIG1 передує нормальний захисний інтервал, тоді як друге HE-SIG1 розташовується після нормального захисного інтервалу. [00135] Це повторення HE-SIG1, із захисним інтервалом, розташованим до першого HESIG1 і після другого HE-SIG1, може забезпечувати захист для пристроїв HE. Можна зазначити, що середня ділянка секції HE-SIG1 може виглядати як символ HE-SIG1 з порівняно великим CP. У цьому аспекті, перевірка Q-BPSK на першому символі після L-SIG може не підпадати під вплив. Однак перевірка Q-BPSK на другому символі може давати випадкові результати внаслідок захисного інтервалу після другого HE-SIG1. Однак ці випадкові результати можуть не впливати несприятливим чином на пристрої VHT. Наприклад, пристрої VHT можуть класифікувати пакет як пакет 802.11 ac, але при цьому пристрої можуть спробувати здійснювати перевірку CRC для VHT-SIG, що приведе до невдачі. Відповідно, пристрої VHT все ще будуть відмовлятися від цього пакета, незважаючи на випадкові результати перевірки Q-BPSK на другому символі після L-SIG. [00136] Оскільки внаслідок процесу автоматичного виявлення успадкованих пристроїв, наприклад, пристроїв VHT (сумісних з IEEE 802.11ac), ці пристрої будуть відмовлятися від пакета, згідно з фіг. 18, ці пакети все ж можуть переносити 6 Мбіт/с. Як і для пакета на фіг. 17, для сигналізації пристроям HE, що пакет є пакетом HE, можна використовувати ряд розглянутих вище методів. Аналогічно, пристроям HE може надаватися інформація про захист з розкидом затримки пакета різними способами, наприклад, за допомогою поля, що міститься в HE-SIG2. [00137] Фіг. 19 демонструє пакет з іншим ілюстративним форматом преамбули HE, відповідно до аспектів даного винаходу. Як і раніше, ілюстративний формат преамбули HE аналогічний формату преамбули VHT 802.11ac. Як показано, пристрої 802.11 а/ac/n можуть відхиляти пакет на основі поля тривалості в L-SIG. За L-SIG може йти поле SIG високої ефективності (HE-SIG), що повторюється. [00138] В ілюстративному форматі, показаному на фіг. 19, полям HE-SIG1, що повторюються, може передувати подвійний захисний інтервал (DGI). Використання такого подвійного захисного інтервалу може приводити до випадкового результату перевірки Q-BPSK на першому символі після L-SIG. Таким чином, деякі успадковані пристрої можуть не відмовлятися від цього пакета, якщо L-SIG сигналізує швидкість 6 Мбіт/с. Відповідно, в такому пакеті може потребуватися, щоб L-SIG сигналізувало швидкість, відмінну від 6 Мбіт/с, щоб гарантувати, що всі пристрої IEEE 802.11а/ac/n відхиляють пакет. Наприклад, L-SIG може сигналізувати швидкість 9 Мбіт/с. Методи, аналогічні розглянутим вище, можна використовувати для сигналізації, що пакет є пакетом HE, і можуть використовуватися для сигналізації, чи містить пакет захист з розкидом затримки. [00139] Можна забезпечити різні методи оптимізації форматів преамбули, наприклад, показаних на фіг. 17-19. Наприклад, для ілюстративних форматів, показаних на фіг. 18 та 19, існує можливість зрізати другий символ HE-SIG1 і починати наступний символ раніше, для економії службового навантаження. Крім того, може бути корисно мати SIG-B після множинних HE-LTF, оскільки дозволяє забезпечувати кожного користувача бітами для MU-MIMO. 18 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [00140] Фіг. 20 демонструє ілюстративне виділення бітів для поля HE-SIG 1. Як показано, можна забезпечити 2-3 біти для вказівки BW, 8-бітову вказівку довжини, біт для вказівки використання довших символів, 2-3 зарезервованих біти, 4 біти для CRC і 6 кінцевих бітів. Якщо в HE-SIG1 передбачений біт "використання довших символів", його можна використовувати для сигналізації того, що HE-SIG2 має захист з розкидом затримки, або все після HE-SIG2 використовує збільшений розмір FFT. Вищенаведені формати HE-SIG, де HE-SIG складається з HE-SIG1 та HE-SIG2, можуть допускати захист з розкидом затримки і можуть використовуватися в пакетах з можливістю множинного доступу, наприклад, пакетах OFDMA. [00141] Пакет висхідної лінії зв'язку з успадкованою преамбулою [00142] Фіг. 21 демонструє ілюстративну структуру пакета 2100 висхідної лінії зв'язку фізичного рівня, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. Звичайно, в пакеті висхідної лінії зв'язку, успадкована преамбула може не потребуватися, оскільки NAV задається початковим повідомленням низхідної лінії зв'язку AP. Початкове повідомлення низхідної лінії зв'язку AP може приписувати успадкованим пристроям в мережі відмовлятися від пакета висхідної лінії зв'язку. Однак деякі бездротові пристрої можуть знаходитися поза зоною покриття AP, але в зоні покриття STA, які передають на AP. Відповідно, ці пристрої, якщо вони є успадкованими пристроями, можуть не відмовляти AP, оскільки вони не прийняли початкове повідомлення низхідної лінії зв'язку AP. Ці пристрої також можуть не відмовлятися від пакета висхідної лінії зв'язку на зразок показаного на фіг. 12, оскільки ці пакети не мають успадкованої преамбули, яку можуть розпізнавати успадковані пристрої. Відповідно, передача такого пристрою може створювати перешкоду пакету висхідної лінії зв'язку, і тому може бути бажаним передавати пакет висхідної лінії зв'язку, який містить успадковану преамбулу, достатню, щоб приписувати успадкованим пристроям відмовлятися від пакета. Ці пакети висхідної лінії зв'язку можуть приймати декілька можливих форм. Пакет 2100 висхідної лінії зв'язку є ілюстративним пакетом висхідної лінії зв'язку, який містить успадковану преамбулу. Зазначимо, що хоча пакет 2100 включає в себе часи для кожної ділянки пакета, ці часи є лише ілюстративними. Кожна ділянка пакета 2100 може бути довше або коротше, ніж вказана. У деяких аспектах, може бути корисно, щоб успадковані ділянки преамбули, наприклад L-STF, L-LTF і L-SIG, були переліченими часами, щоб успадковані пристрої могли декодувати успадковану ділянку преамбули і відхиляти пакет 2100. [00143] Відповідно, пакет 2100 можна використовувати для інформування таких успадкованих пристроїв про необхідність відмовлятися від пакета висхідної лінії зв'язку, за рахунок забезпечення успадкованої преамбули, яку такі успадковані пристрої можуть розпізнавати. Ця успадкована преамбула може включати в себе L-STF, L-LTF та L-SIG. Кожний з передавальних пристроїв, як в пакеті 830, може бути виконаний з можливістю передачі своєї власної преамбули в призначеній йому смузі. Ці успадковані преамбули можуть захищати передачі висхідної лінії зв'язку від вузлів, які не прийняли початкове повідомлення низхідної лінії зв'язку AP. [00144] Як в пакеті 830, кожний з деякої кількості пристроїв, в цьому випадку, N пристроїв, може одночасно передавати в призначеній їм смузі. Після успадкованої преамбули, кожний пристрій може передавати преамбулу високої ефективності на призначених йому тонах. Наприклад, кожний пристрій може передавати HE-SIG на своїх власних призначених тонах. Після цього HE-SIG, кожний пристрій може передавати HE-STF і може передавати одне або більше HE-LTF. Наприклад, кожний пристрій може передавати одиничне HE-STF, але може передавати кількість HE-LTF, яка відповідає кількості просторових потоків, призначених цьому пристрою. У деяких аспектах, кожний пристрій може передавати кількість HE-LTF, що відповідає кількості просторових потоків, призначених пристрою з найвищою кількістю просторових потоків. Це призначення просторових потоків може здійснюватися, наприклад, в початковому повідомленні низхідної лінії зв'язку AP. Якщо кожний пристрій відправляє одну і ту саму кількість HE-LTF, це може знижувати відношення пікової потужності до середньої (PAPR). Таке зниження PAPR може бути бажаним. Додатково, якщо кожний пристрій передає одну і ту саму кількість HE-LTF, це може полегшувати AP обробку прийнятого пакета висхідної лінії зв'язку. Наприклад, якщо кожний пристрій відправляє різну кількість HE-LTF, AP може приймати преамбулу для одного пристрою, приймаючи при цьому дані від іншого пристрою. Це може ускладнювати AP декодування пакета. Відповідно, переважно використовувати одну і ту саму кількість HE-LTF для кожного пристрою. Наприклад, кожний з передавальних пристроїв може бути виконаний з можливістю визначати максимальну кількість просторових потоків, що приймаються будь-яким пристроєм, і передачі кількості HE-LTF, що відповідає цій кількості. [00145] У деяких аспектах, L-STF в такому пакеті може включати в себе малі циклічні зсуви, приблизно аж до 200 нс. Великі циклічні зсуви можуть приводити до проблем в таких L-STF з 19 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 успадкованими пристроями, які можуть використовувати алгоритм виявлення на основі кроскореляції. HE-STF в такому пакеті 2100 може включати в себе великі циклічні зсуви, приблизно 800 нс. Це дає можливість більш точно настроювати коефіцієнт посилення на AP, яка приймає пакет 2100 висхідної лінії зв'язку. [00146] Фіг. 22 демонструє іншу ілюстративну структуру пакета висхідної лінії зв'язку фізичного рівня 2200, який можна використовувати для забезпечення зворотно сумісного бездротового зв'язку множинного доступу. Цей пакет 2200 може бути аналогічним пакету 2100, однак в цьому пакеті 2200, кожний з передавальних пристроїв може не передавати HE-STF. Навпаки, кожний з передавальних пристроїв може передавати L-STF з великими циклічними зсувами, наприклад, приблизно 800 нс. Хоча це може впливати на успадковані пристрої з кроскореляційними детекторами пакетів, це дає можливість укорочувати пакет, оскільки це дозволяє передавальним пристроям не передавати HE-STF. Хоча пакет 2200 включає в себе часи для кожної ділянки пакета, ці часи є лише ілюстративними, і кожна ділянка пакета може бути довше або коротше вказаної. У деяких аспектах, може бути корисно, щоб успадковані ділянки преамбули, наприклад L-STF, L-LTF та L-SIG, були переліченими часами, щоб успадковані пристрої могли декодувати успадковану ділянку преамбули і відхиляти пакет 2200. [00147] У пакеті 2200, кожний пристрій може передавати кількість HE-LTF, що відповідає кількості просторових потоків, призначених цьому пристрою. У деяких аспектах, кожний пристрій, навпаки, може передавати кількість HE-LTF, що відповідає кількості просторових потоків, призначених пристрою, якому призначена найвища кількість просторових потоків. Як розглянуто вище, такий підхід може знижувати PAPR. [00148] У деяких аспектах, збільшена тривалість символу може забезпечувати захист з розкидом затримки і захист від зміщень відліку часу. Наприклад, пристрої, що передають пакет висхідної лінії зв'язку, можуть починати передачу пакета не одночасно, але, навпаки, починати в трохи різні часи. Збільшена тривалість символу також може допомагати AP в інтерпретації пакета в таких прикладах. У деяких аспектах, пристрої можуть бути виконані з можливістю передачі із збільшеною тривалістю символу на основі сигналу в ініціюючому повідомленні низхідної лінії зв'язку AP. У деяких аспектах, для вихідного пакета, наприклад пакета 830, вся форма хвилі може передаватися із збільшеною тривалістю символу, оскільки немає необхідності в успадкованій сумісності. У пакеті висхідної лінії зв'язку, який включає в себе успадковану преамбулу, наприклад, пакет 2100 або 2200, успадкована преамбула може передаватися з традиційною тривалістю символу. У деяких аспектах, ділянка після успадкованої преамбули може передаватися із збільшеною тривалістю символу. У деяких аспектах, збільшена тривалість символу може досягатися за рахунок використання існуючого плану тонів IEEE 802.11 в меншій смузі. Наприклад, можна використовувати менше рознесення піднесучих, яке може називатися зниженням тактової частоти. Наприклад, 5-МГц ділянку смуги може використовувати план тонів 64-бітового FFT 802.11а/n/ac, тоді як традиційно може використовуватися 20 МГц. Таким чином, кожний тон може бути в 4 рази довше в такій конфігурації, ніж в типовому пакеті IEEE 802.11а/n/ac. Можна також використовувати іншу тривалість. Наприклад, може бути бажаним використовувати тони, які в два рази довше, ніж в типовому пакеті IEEE 802.11а/n/ac. [00149] Фіг. 23 демонструє ілюстративний спосіб 2300 прийому пакета. Цей спосіб може здійснюватися бездротовим пристроєм, наприклад AP. [00150] На блоці 2305, AP приймає першу ділянку в першій секції смуги, причому перша ділянка передається першим бездротовим пристроєм, причому перша ділянка містить успадковану секцію першої преамбули, яка містить інформацію, достатню для інформування успадкованих пристроїв про необхідність відмовлятися від пакета, і секцію високої ефективності першої преамбули. У деяких аспектах, засіб для прийому може бути приймачем. [00151] На блоці 2310, AP одночасно приймає другу ділянку у другій секції смуги, причому друга ділянка передається другим бездротовим пристроєм, причому друга ділянка містить успадковану секцію другої преамбули, яка містить інформацію, достатню для інформування успадкованих пристроїв про необхідність відмовлятися від пакета, і другу секцію високої ефективності другої преамбули. У деяких аспектах, засіб для одночасного прийому може бути приймачем. У деяких аспектах, перший бездротовий пристрій і/або другий бездротовий пристрій може передавати на декількох просторових потоках. У деяких аспектах, ділянка високої ефективності преамбули, що передається першим і другим бездротовими пристроями, може містити декілька довгих навчальних полів. У деяких аспектах, кількість довгих навчальних полів може основуватися на кількості просторових потоків, призначених цьому конкретному пристрою, або найвищій кількості просторових потоків, призначених будь-якому бездротовому пристрою. 20 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [00152] У деяких аспектах, може бути бажаним, щоб пакет висхідної лінії зв'язку OFDMA мав структуру, більш близьку до структури пакета багатокористувацької системи множинних входів і множинних виходів (MU-MIMO) висхідної лінії зв'язку. Наприклад, декілька попередніх пакетів, наприклад, пакета 2100, показаного на фіг. 21, можуть включати в себе HE-SIG до одного або більше HE-LTF. Аналогічно, в пакеті 830, показаному на фіг. 12, кожний з передавальних пристроїв передає одиничне HE-LTF, після якого йде HE-SIG, після якого йдуть інші HE-LTF. Однак, щоб пакет висхідної лінії зв'язку мав структуру, більш аналогічну структурі пакета MUMIMO висхідної лінії зв'язку, може бути бажаним, щоб в пакеті HE-SIG йшов після всіх HE-LTF. [00153] Відповідно, в будь-якому з описаних пакетів, існує можливість передачі HE-SIG після всіх HE-LTF. У деяких аспектах, може бути бажаним знайти інший спосіб сигналізації кількості просторових потоків, що використовуються кожним передавальним пристроєм в пакеті висхідної лінії зв'язку, коли HE-SIG йде після всіх HE-LTF. Наприклад, в деяких з раніше описаних пакетів, перше HE-LTF від передавального пристрою можуть включати в себе інформацію, достатню для того, щоб AP могла декодувати HE-SIG від цього передавального пристрою. У деяких з раніше описаних пакетів, HE-SIG від передавального пристрою можуть включати в себе інформацію, що стосується кількості просторових потоків, які використовуються цим пристроєм в пакеті, і, таким чином, в деяких аспектах, HE-SIG може вказувати кількість HE-LTF, яка буде передаватися цим передавальним пристроєм. Однак якщо HE-SIG передається після кожного HE-LTF, може бути бажаним вказувати кількість просторових потоків, що використовуються передавальним пристроєм іншим чином. Наприклад, кількість просторових потоків, що використовуються передавальним пристроєм може вказуватися в повідомленні низхідної лінії зв'язку від AP. Наприклад, пакет висхідної лінії зв'язку OFDMA може відправлятися у відповідь на пакет низхідної лінії зв'язку від AP, що вказує, які пристрої можуть передавати на пакеті висхідної лінії зв'язку OFDMA. Відповідно, цей пакет низхідної лінії зв'язку також може призначати кожному пристрою декілька просторових потоків. [00154] На фіг. 24 показана ілюстративна структура пакета висхідної лінії зв'язку, в якому HE-SIG передається після кожного HE-LTF. У пакеті 2400 висхідної лінії зв'язку OFDMA, кожний з передавальних пристроїв може передавати HE-STF 2410, як в інших описаних вище пакетах. Після HE-STF 2410, кожний з передавальних пристроїв може передавати кількість HE-LTF 2420. Кожний з передавальних пристроїв може передавати кількість HE-LTF 2420, яка відповідає кількості просторових потоків, які використовуються цим передавальним пристроєм. Наприклад, якщо передавальний пристрій передає з використанням двох просторових потоків, цей пристрій може передавати два HE-LTF 2420. Після передачі всіх своїх HE-LTF 2420, кожний передавальний пристрій передає HE-SIG 2430. Це HE-SIG 2430 може містити інформацію, аналогічну описаній вище. [00155] Як показано, в пакеті 2400, кожний передавальний пристрій передає кількість HELTF 2420, яка відповідає кількості просторових потоків, що використовуються цим пристроєм. Як розглянуто вище, в деяких інших аспектах, кількість просторових потоків, що використовуються пристроєм, можуть вказуватися в HE-SIG, відправленому цим пристроєм. Однак, в пакеті 2400, кількість просторових потоків може не бути включена в HE-SIG 2430, оскільки ця вказівка може приходити дуже пізно, щоб AP передбачила кількість HE-LTF 2420, які може передавати передавальний пристрій. Відповідно, можна використовувати інші способи, що дозволяють AP визначати кількість просторових потоків з даної події. Наприклад, повідомлення низхідної лінії зв'язку від AP, наприклад, повідомлення, що ініціює пакет 2400 висхідної лінії зв'язку OFDMA, може призначати кожному передавальному пристрою декілька просторових потоків. На фіг. 26 представлене ілюстративне повідомлення низхідної лінії зв'язку від AP, яке включає в себе інформацію про те, скільки просторових потоків може використовувати кожний передавальний пристрій. У деяких аспектах, кількість просторових потоків, що використовуються кожним передавальним пристроєм, може також визначатися іншими способами. Наприклад, кількість просторових потоків на кожний передавальний пристрій може переноситися в періодичному повідомленні низхідної лінії зв'язку, наприклад, в маяку. У деяких аспектах, AP може бути виконана з можливістю визначати кількість просторових потоків на основі прийнятого пакета 2400. Наприклад, AP може бути виконана з можливістю визначати кількість HE-LTF 2420, що передаються кожним передавальним пристроєм, заздалегідь не знаючи, скільки просторових потоків може передаватися, наприклад, шляхом аналізу вхідного пакета 2400 і виявлення кінця HE-LTF 2420 і початку HE-SIG 2430. Можна також використовувати інші способи, що дозволяють AP визначати кількість просторових потоків, і, таким чином, кількість HE-LTF 2420, що передаються кожним пристроєм в пакеті 2400. Після HE-SIG 2430 від кожного передавального пристрою, цей пристрій може передавати потрібні дані 2440 для передачі в пакеті 2400. У деяких аспектах, кожний пристрій може передавати одну і ту саму кількість HE 21 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 LTF 2420 в пакеті 2400. Наприклад, кожний передавальний пристрій може передавати кількість HE-LTF 2420, яка відповідає кількості просторових потоків, призначених пристрою, якому призначена найвища кількість просторових потоків. [00156] На фіг. 25 показана інша ілюстративна структура пакета висхідної лінії зв'язку, в якому HE-SIG передається після кожного HE-LTF. Пакет 2500 може відповідати пакету змішаного режиму, в якому кожний передавальний пристрій передає успадковану преамбулу до передачі ділянки високої ефективності пакета. У пакеті 2500, кожний пристрій спочатку передає успадковану преамбулу, яка включає в себе L-STF 2502 і L-LTF 2504 і L-SIG 2506. Ці ділянки пакета 2500 можуть передаватися, як описано вище. [00157] Після успадкованої преамбули, пакет 2500 аналогічний пакету 2400. Кожний з передавальних пристроїв може передавати HE-STF 2510, після якого йде декілька HE-LTF 2520, після якого йде HE-SIG 2530, після якого йдуть дані 2540, які передавальний пристрій бажає передати на AP. Кожна з цих ділянок пакета може передаватися способами, аналогічними розкритим вище. Кількість HE-LTF 2520, що передаються кожним пристроєм, може базуватися щонайменше, частково, на кількості просторових потоків, в яких передає кожний пристрій. Наприклад, пристрій, який передає в двох просторових потоках, може передавати два HE-LTF 2520. [00158] У деяких аспектах, кожний пристрій в пакеті 2500 може передавати однакову кількість HE-LTF 2520. Наприклад, кожний з передавальних пристроїв може передавати кількість HE-LTF 2520, яка відповідає найвищій кількості просторових потоків, що передаються будь-яким з передавальних пристроїв. Відповідно, в пакеті 2500, кожний з передавальних пристроїв повинен знати, скільки HE-LTF 2520 передавати в пакеті. Як і раніше, може бути корисно, щоб кожний з передавальних пристроїв передавав одну і ту саму кількість HE-LTF 2520, оскільки це може знижувати PAPR пакета. Таке зниження PAPR може бути корисне для AP, що приймає пакет 2500, як описано вище. Якщо кожний передавальний пристрій в пакеті 2500 передає одну і ту саму кількість HE-LTF 2520, кожний з цих пристроїв повинен знати, скільки HE-LTF 2520 передавати. Це може здійснюватися різними способами. Наприклад, AP може відправляти ініціююче повідомлення низхідної лінії зв'язку на передавальні пристрої. Це ініціююче повідомлення може включати в себе інформацію, наприклад, які пристрої можуть передавати в пакеті висхідної лінії зв'язку, смугу, призначену кожному пристрою, і кількість просторових потоків, призначених кожному пристрою. Це ініціююче повідомлення також може вказувати передавальним пристроям, скільки HE-LTF 2520 включити в пакеті 2500 висхідної лінії зв'язку. Наприклад, повідомлення низхідної лінії зв'язку може вказувати передавальним пристроям, скільки просторових потоків може використовувати кожний пристрій. На фіг. 26 показане ілюстративне ініціююче повідомлення низхідної лінії зв'язку від AP, яке включає в себе інформацію про те, скільки просторових потоків може використовувати кожний передавальний пристрій. Аналогічно, кількість просторових потоків, призначених кожному пристрою, може бути фіксованою. Наприклад, можна побудувати мережу, в якій кожний пристрій може використовувати тільки два просторових потоки. Аналогічно, кількість просторових потоків, призначених кожному пристрою, може переноситися в повідомленні, наприклад, в повідомленні маяка, яке періодично передається від AP. Відповідно, передавальні пристрої можуть передавати кількість HE-LTF 2520, яка відповідає кількості просторових потоків, призначених пристрою, якому призначена більшість просторових потоків. У деяких аспектах, для координації кількості HE-LTF 2520, що передаються кожним передавальним пристроєм, можна також використовувати інші способи. [00159] На фіг. 26 показане ілюстративне повідомлення 2600 низхідної лінії зв'язку від AP, яке включає в себе інформацію про те, скільки просторових потоків може використовувати кожний передавальний пристрій. Це повідомлення 2600 може включати в себе інформацію 2605 ініціюючого повідомлення. Наприклад, ця інформація 2605 може включати в себе інформацію відліку часу, яка вказує, коли може відправлятися повідомлення висхідної лінії зв'язку. Ця інформація 2605 може додатково включати в себе інформацію про те, чи повинні передавальні пристрої підтверджувати прийом ініціюючого повідомлення. Після цієї інформації 2605, повідомлення 2600 низхідної лінії зв'язку може включати в себе ідентифікацію 2610 пристрою 1. Ця ідентифікація 2610 може являти собою, наприклад, унікальне число або значення, яке призначається пристрою 1, і яке ідентифікує пристрій 1. Повідомлення 2600 низхідної лінії зв'язку також може включати в себе кількість потоків 2615, які призначаються пристрою 1. Наприклад, пристрою 1 можна призначати два просторових потоки. Повідомлення низхідної лінії зв'язку також може включати в себе ідентифікацію 2620 пристрою 2, кількість просторових потоків 2625 для пристрою 2, ідентифікацію 2630 пристрою 3 і кількість просторових потоків 2635 для пристрою 3. В деяких аспектах, в повідомленні 2600 низхідної лінії зв'язку також 22 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути ідентифіковані інші кількості пристроїв. Наприклад, два, три, чотири, п'ять, шість або більше пристроїв можна ідентифікувати в повідомленні 2600 низхідної лінії зв'язку. Зазначимо, що це повідомлення 2600 низхідної лінії зв'язку є лише ілюстративним. Інша інформація також може міститися в ініціюючому повідомленні низхідної лінії зв'язку, і може міститися в іншому порядку або кількості, ніж проілюстровано в повідомленні 2600 низхідної лінії зв'язку. [00160] У деяких аспектах, може бути корисно гармонізувати LTF, які передаються в пакеті висхідної лінії зв'язку OFDMA, з LTF, що передаються в пакеті MU-MIMO UL. Наприклад, в пакеті MU-MIMO UL, кожний передавальний пристрій може передавати повідомлення на всіх тонах. Відповідно, може вимагатися, щоб LTF в пакеті MU-MIMO UL містили достатньо інформації, щоб приймальна STA, наприклад AP, могла розпізнавати передачі з кожної передачі STA на кожному тоні. Такі формати LTF можна використовувати як в пакеті MU-MIMO UL, так і в пакеті OFDMA UL. [00161] Наприклад, один формат, який можна використовувати для LTF, або в пакеті MUMIMO UL, або в пакеті OFDMA UL, служить для передачі LTF на основі матриці P. В цьому підході, LTF можуть передаватися кожною з передавальних STA на кожному тоні. LTF від кожного пристрою можуть передаватися таким чином, що вони ортогональні один одному. Кількість LTF, що передаються, може відповідати кількості просторових потоків, призначених всім пристроям. Наприклад, якщо кожний з двох пристроїв передає на одному потоці, можуть відправлятися два LTF. У деяких аспектах, в першому LTF, значення на даному тоні може бути рівним H1+H2, де H1 - це сигнал від першого пристрою, і H2 - це сигнал від другого пристрою. У наступному LTF, значення на даному тоні може бути рівним H1-H2. Відповідно, внаслідок цієї ортогональності, приймальний пристрій має можливість ідентифікувати передачу кожного з двох передавальних пристроїв на кожному тоні. Такий формат для LTF використовувався, наприклад, в попередніх форматах IEEE 802.11. Однак одна потенційна проблема з LTF на основі матриці Р полягає в тому, що вони можуть бути не так ефективні, якщо два або більше з передавальних пристроїв мають високий частотний зсув відносно один одного. У цьому випадку, LTF можуть втрачати ортогональність, і, відповідно, можна підвищити здатність приймального пристрою правильно декодувати пакет. Відповідно, в деяких аспектах, може бути бажаним використовувати різні формати LTF для пакетів MU-MIMO UL та OFDMA UL. [00162] Інші можливі різні формати LTF для пакетів MU-MIMO UL і OFDMA UL призначені для використання LTF з перемежовуванням тонів або з перемежовуванням піддіапазонів. Як і раніше, кількість LTF, що передаються, може відповідати сумарній кількості просторових потоків, відправлених всіма передавальними пристроями. Такі формати LTF можуть бути особливо корисні за наявністю великого частотного зсуву між різними пристроями, що передають пакет висхідної лінії зв'язку. Ці формати LTF можна використовувати в пакеті MUMIMO UL. Щоб гармонізувати пакет OFDMA UL з пакетом MU-MIMO UL, ці формати LTF також можна використовувати в пакеті OFDMA UL. [00163] На фіг. 27 показана ілюстрація 2700 LTF з перемежовуванням тонів, яке можна використовувати в пакеті OFDMA UL. Наприклад, ці LTF можна використовувати в будь-якому з раніше описаних пакетів OFDMA UL. Наприклад, в цьому пакеті, існує чотири просторових потоки. Ці просторові потоки можуть бути пронумеровані, наприклад, як просторовий потік 1-4. Кожний просторовий потік може передаватися окремим пристроєм, або один пристрій може передавати два або більше з просторових потоків. Відповідно, чотири просторових потоки можуть відповідати пакету OFDMA UL, що передається двома, трьома або чотирма пристроями. Оскільки присутні чотири просторових потоки, можуть відправлятися чотири LTF, позначені LTF1 2705, LTF2 2710, LTF3 2715 та LTF4 2720. Кожне LTF може включати в себе декілька тонів, в цьому випадку, пронумерованих від 1 до 8. В LTF може бути включена будь-яка кількість тонів, що відповідає кількості тонів, включених в ділянку дані пакета OFDMA UL. У цьому LTF з перемежовуванням тонів, протягом LTF1 2705, перший потік може передавати на тонах 1, 5, 9 тощо. В деяких аспектах, рознесення між цими тонами (тобто рознесення між 1 та 5) основане на кількості просторових потоків. Наприклад, в ілюстрації 2700 існує чотири просторових потоки, і тому рознесення між тонами, на якому передає кожний потік також дорівнює чотирьом. Протягом LTF1 2705, другий потік може передавати на тонах 2, 6, 10 тощо, тоді як третій просторовий потік може передавати на тонах 3, 7, 11 тощо, і четвертий просторовий потік може передавати на тонах 4, 8, 12 тощо. В наступному LTF, LTF2 2710, кожний просторовий потік може передавати на тонах, які на 1 тон вище, ніж в попередньому LTF. Наприклад, в LTF1 2705, потік 1, передає на тонах 1 та 5, тоді як в LTF2 2710, потік 1 передає на тонах 2 та 5. Відповідно, після кількості LTF, рівної кількості просторових потоків, кожний просторовий потік може передаватися на кожному тоні. З використанням цього LTF з перемежовуванням тонів, оскільки 23 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 просторові потоки не передають одночасно на одній і тій самій частоті, не виникає проблеми міжпотокового витоку внаслідок зсуву. Наприклад, зсув може становити декілька кГц. У деяких аспектах, може бути переважним повторювати LTF1 2725 після останнього LTF, для оцінювання частотного зсуву для кожного потоку. Наприклад, LTF1 2705 може бути ідентично LTF1 2725. Однак ці два LTF можна порівнювати з [00164] На фіг. 28 показана ілюстрація 2800 LTF з перемежовуванням піддіапазонів, яке можна використовувати в пакеті OFDMA UL. Наприклад, ці LTF можна використовувати в будьякому з раніше описаних пакетів OFDMA UL. Пакет OFDMA UL може включати в себе декілька просторових потоків, і може передаватися на декількох тонах. Наприклад, ілюстрація 2800 включає в себе чотири просторових потоки. Оскільки існує чотири просторових потоки, тони, від 1 до NSC, де NSC - сумарна кількість піднесучих за винятком захисних тонів і тонів нульової частоти, діляться на чотири піддіапазони. Наприклад, за наявністю 64 тонів, тони 1-16 можуть складати піддіапазон 1, тони 17-32 можуть складати піддіапазон 2, тони 33-48 можуть складати піддіапазон 3, і тони 49-64 можуть складати піддіапазон 4. В деяких аспектах, кількість тонів у кожному піддіапазоні може бути однаковою або приблизно однаковою. У кожному з чотирьох LTF, кожний з чотирьох просторових потоків може передавати на тонах призначеного йому піддіапазону. Наприклад, в LTF1 2805, піддіапазон 1 можна призначати просторовому потоку 1, піддіапазон 2 можна призначати просторовому потоку 2 тощо. В наступному LTF2 2810, кожний з піддіапазонів можна призначати окремому просторовому потоку. Відповідно, після чотирьох LTF, кожний з чотирьох просторових потоків може передаватися один раз в кожному з чотирьох піддіапазонів. [00165] Структури LTF, представлені в ілюстрації 2700 та ілюстрації 2800 можуть мати ряд переваг. Наприклад, ця структура може забезпечувати більш високу продуктивність за наявністю великого частотного зсуву між клієнтами висхідної лінії зв'язку. Додатково, ці структури LTF дозволяють AP приймати передачі в кожному з просторових потоків на кожному з тонів. Це дає можливість, наприклад, просторовому потоку перемикатися з визначених тонів на визначені інші тони, якщо таке перемикання бажане. Додатково, це дає можливість AP визначати інтенсивність сигналу даного просторового потоку даного пристрою на кожному тоні. Це дає можливість AP, в майбутньому пакеті, призначати пристрою такі тони, на яких цей пристрій має найкращий сигнал. Наприклад, якщо AP призначає тони різним пристроям, AP може спостерігати, що визначений пристрій має нижче відношення сигнал/шум і сильніший сигнал на деяких тонах, ніж на інших тонах. Відповідно, AP може призначати цьому пристрою ці більш сильні тони в майбутньому пакеті. На фіг. 29 показана ілюстративна ділянка 2900 LTF пакета, яка може передаватися в пакеті OFDMA UL. Наприклад, як описано вище, у визначених пакетах OFDMA UL, замість виділення тонів на ділянці SIG пакета, тони можуть виділятися в іншому місці. Наприклад, як описано вище, визначені пакети OFDMA UL можуть виділяти тони в повідомленні сигналізації від AP на передавальні пристрої, яке може виділяти визначені тони визначеним пристроям. Таким чином, хоча в попередніх пакетах UL, SIG може включати в себе MCS, біти кодування та інформацію виділення тону, в деяких аспектах, інформацію виділення тону не обов'язково включати в поле SIG. Таким чином, можливо, що поле SIG може включати в себе тільки MCS і біти кодування, які спільно містять 6-7 бітів інформації і кінцеві біти двійкового згорткового кодування (BCC), які можуть становити шість бітів. Відповідно, може бути неефективно передавати поле SIG, яке включає в себе тільки 6-7 бітів інформації, коли передача такого поля SIG також включає в себе 6 бітів інформації CRC як службове навантаження. Додатково, не зрозуміло, чи дає взагалі в цьому випадку включення такої інформації CRC достатні переваги. Таким чином, може бути бажаним відправляти ділянку 2900 LTF пакета, яка включає в себе інформацію 2910 MCS і біти 2915 кодування. Завдяки включенню цієї інформації на ділянці LTF пакета, пакету може бути зовсім не потрібно включати в себе поле SIG. [00166] Ця інформація може бути включена в ділянку 2900 LTF пакета різними способами. Наприклад, можна використовувати механізми сигналізації, які можуть використовувати некогерентну демодуляцію. У деяких аспектах, інформація 2910 MCS і біти 2915 кодування можуть бути включені в код низької інтенсивності на деяких або всіх з тонів LTF. У деяких аспектах, інформація 2910 MCS і біти 2915 кодування можуть передаватися в одиничному LTF, наприклад, в LTF1 2825 або іншому LTF. У деяких аспектах, інформація 2910 MCS і біти 2915 кодування можуть розділятися по кожному з множинних LTF. Наприклад, один або більше бітів інформації 2910 MCS і біти 2915 кодування можуть бути включені в два або більше з LTF. Відповідно, в деяких аспектах, в пакеті OFDMA UL може бути потрібне явне поле SIG, оскільки ця інформація може міститися в LTF пакета. 24 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 [00167] Звичайно, в пакеті MU-MIMO UL, поле SIG для кожного користувача може бути включене після передачі кожного з LTF для цього пакета. Наприклад, цей формат може бути аналогічний формату пакета 2400. Однак в пакеті OFDMA UL, HE-SIG може бути включено до STF або LTF пакета, як показано в пакеті 2100. У деяких аспектах, для гармонізації пакета MUMIMO UL з пакетом OFDMA UL, може бути бажаним передавати пакет з полем SIG в обох положеннях. Наприклад, можна передавати пакет, який включає в себе загальне поле SIG, до HE-STF, і також включає в себе поле SIG для кожного користувача після всіх HE-LTF. [00168] На фіг. 30 показана ілюстрація пакета 3000 із загальним полем SIG до HE-STF і полем SIG для кожного користувача після всіх HE-LTF. Як пакет 3000 показаний пакет, який включає в себе успадковану преамбулу, яка включає в себе успадковане коротке навчальне поле 3005, успадковане довге навчальне поле 3010 та успадковане поле SIG 3015. Однак цей пакет також може передаватися без такої успадкованої преамбули. Після успадкованої преамбули, якщо така преамбула включена, пакет 3000 включає в себе загальне SIG 3020. У деяких аспектах, це загальне SIG 3020 може включати в себе інформацію, аналогічну включеній в таке поле SIG в попередніх пакетах OFDMA UL. Наприклад, загальне SIG може нести кількість просторових потоків, включених в пакет OFDMA. Наприклад, кожний передавальний пристрій в пакеті OFDMA UL може займати ділянку тонів загального SIG 3020. Після загального SIG 3020, передаються HE-STF 3025 і множинні HE-LTF 3030. Ці поля можуть передаватися згідно з вищенаведеними описами. Наприклад, множинні HE-LTF 3030 можуть базуватися на форматах LFT, представлених на фіг. 27 та 28. Може передаватися будь-яка кількість HE-LTF 3030. Наприклад, кількість HE-LTF 303, що передаються, може базуватися щонайменше, частково, на сумі кількості просторових потоків, що становлять частину пакета 3000. Після множинних HELTF 303 може передаватися друге поле SIG. Це 3035 SIG для кожного користувача може передаватися кожним з пристроїв, що передають пакет OFDMA UL. Формат поля 3035 SIG для кожного користувача може базуватися на форматі поля SIG в пакеті MU-MIMO UL. Після поля 3035 SIG для кожного користувача, можуть передаватися дані 3040. Відповідно, пакет 3000 може включати в себе і загальне SIG 3020, як в інших пакетах OFDMA UL, і поле 3035 SIG для кожного користувача, як в інших пакетах MU-MIMO UL. Оскільки обидва поля SIG включені в пакет 3000, цей формат пакета можна повторно використовувати як в OFDMA UL, так і в MUMIMO UL. [00169] Фіг. 31 демонструє ілюстративний спосіб 3100 передачі на один або більше пристроїв в одиничній передачі. Цей спосіб може здійснюватися бездротовим пристроєм, наприклад AP. [00170] На блоці 3105, AP передає першу секцію преамбули згідно з першим форматом, причому перша секція преамбули містить інформацію, достатню для припису пристроям, сумісним з першим форматом, відкладати передачу. Наприклад, перший формат може бути відомим форматом, наприклад, форматом, заданим в одному або більше з існуючих стандартів IEEE 802.11. У деяких аспектах, перший формат може називатися успадкованим форматом. У деяких аспектах, перша секція преамбули може містити інформацію, достатню для оповіщення пристроїв з другим набором можливостей і/або сумісних з другим форматом, що на ці пристрої може передаватися інша секція преамбули. У деяких аспектах, засіб для передачі першої секції може включати в себе передавач. [00171] На блоці 3110, AP передає другу секцію преамбули згідно з другим форматом, причому друга секція преамбули містить інформацію виділення тону, причому інформація виділення тону ідентифікує два або більше пристроїв бездротового зв'язку. Наприклад, друга секція преамбули може містити преамбулу високої ефективності, і другий формат може включати в себе формат IEEE 802.11, новіший, ніж перший формат. У деяких аспектах, друга секція AP може ідентифікувати два або більше пристроїв бездротового зв'язку і може призначати кожному з цих пристроїв один або більше піддіапазонів смуги передачі. У деяких аспектах, засіб для передачі другої секції може включати в себе передавач. [00172] На блоці 3115, AP передає дані одночасно на два або більше пристроїв бездротового зв'язку, причому дані містяться в двох або більше піддіапазонах. У деяких аспектах, кожний з піддіапазонів може передаватися на окремих і різних неперекривних ділянках смуги передачі. Наприклад, кожний піддіапазон може відповідати визначеній ділянці смуги передачі, і кожний пристрій бездротового зв'язку може бути призначений для прийому даних в одному або більше з піддіапазонів. Відповідно, AP може передавати різні дані одночасно на два або більше різних пристроїв бездротового зв'язку, в різних піддіапазонах смуги передачі. У деяких аспектах, засіб для передачі даних може включати в себе передавач. [00173] Фіг. 32 демонструє ілюстративний спосіб 3200 передачі на один або більше перших пристроїв з першим набором можливостей і одночасної передачі на один або більше других 25 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристроїв з другим набором можливостей. Цей спосіб може здійснюватися бездротовим пристроєм, наприклад AP. [00174] На блоці 3205, AP передає на один або більше перших пристроїв на першій ділянці смуги, причому один або більше перших пристроїв мають перший набір можливостей. У деяких аспектах, ця передача може відбуватися на первинному каналі і також може відбуватися на одному або більше вторинних каналах даної смуги. У деяких аспектах, пристрої з першим набором можливостей можуть включати в себе пристрої, сумісні з визначеними стандартами IEEE 802.11. [00175] На блоці 3210, AP одночасно передає на один або більше других пристроїв на другій ділянці смуги, причому один або більше других пристроїв мають другий набір можливостей, причому передача містить преамбулу, яка включає в себе вказівку пристроям з другим набором можливостей визначати положення частотного діапазону в смузі для символів, що містять набір параметрів передачі для пристроїв з другим набором можливостей, і де вказівка відправляється так, щоб не впливати істотним чином на декодування преамбули пристроїв з першим набором можливостей. Наприклад, вказівка може бути однобітовим кодом, який знаходиться на уявній осі ділянки преамбули. Ця вказівка може відправлятися з низькою потужністю, щоб не заважати прийому преамбули пристроями з першим набором можливостей. У деяких аспектах, другий набір можливостей може бути новішим і більш передовим, ніж перший набір можливостей. Наприклад, перший набір можливостей може відповідати "успадкованому" формату, тоді як другий набір можливостей може відповідати формату "високої ефективності". У деяких аспектах, пристрої з другим набором можливостей можуть бути виконані з можливістю шукати вказівку в передачі, і якщо вказівка знайдена, можуть бути виконані з можливістю визначати положення і приймати ділянку передачі, що міститься у другій ділянці смуги. У деяких аспектах, передача у другій ділянці смуги може відповідати різним типам пакетів високої ефективності, описаним вище. [00176] У деяких аспектах, вказівка може бути включена в преамбулу у вигляді однобітового коду. У деяких аспектах, преамбула може передаватися, в двох екземплярах, по смузі передачі. У деяких аспектах, вказівка може бути включена у визначені ділянки цієї преамбули. Наприклад, вказівка може бути включена в копії преамбули, які передаються на ділянках смуги, які будуть містити передачі на пристрої, що мають другий набір можливостей. У деяких аспектах, засіб для передачі на один або більше перших пристроїв і засіб для одночасної передачі на один або більше других пристроїв можуть включати в себе передавач. [00177] Фіг. 33 демонструє ілюстративний спосіб 3300 прийому передачі, сумісний як з пристроями з першим набором можливостей, так і пристроями з другим набором можливостей. Цей спосіб може здійснюватися бездротовим пристроєм, наприклад, STA з другим набором можливостей. [00178] На блоці 3305, STA приймає преамбулу на першій ділянці смуги, причому преамбула передається в форматі, сумісному з пристроями, що мають перший набір можливостей. У деяких аспектах, перша ділянка смуги може включати в себе первинний канал і може, в необов'язковому порядку, включати в себе один або більше вторинних каналів. У деяких аспектах, перший набір можливостей може включати в себе стандарт IEEE 802.11, наприклад IEEE 802.11а або 802.11 ac. У деяких аспектах, засіб для прийому преамбули може включати в себе приймач. [00179] На блоці 3310, STA визначає, чи містить преамбула інформацію, достатню для інформування пристроїв, що мають другий набір можливостей, про необхідність визначати положення поля сигналу на другій ділянці смуги, причому друга ділянка смуги не перекривається з першою ділянкою смуги. Наприклад, як вказано вище, преамбула може містити вказівку, наприклад, однобітовий код на уявній осі в щонайменше ділянці преамбули. Відповідно, STA може бути виконана з можливістю визначати, чи присутня ця інформація в даній преамбулі. У деяких аспектах, друга ділянка смуги може включати в себе один або більше вторинних каналів. У деяких аспектах, засіб для визначення, чи містить преамбула інформацію, може включати в себе процесор або приймач. [00180] На блоці 3315, STA приймає поле сигналу у другій ділянці смуги. Наприклад, вказівка може надавати STA достатню інформацію для визначення положення другої ділянки смуги, і що поле сигналу буде передаватися у другій ділянці смуги. Таким чином, STA може бути виконана з можливістю приймати поле сигналу на цій ділянці смуги. У деяких аспектах, поле сигналу може складати всю преамбулу або її частину, наприклад преамбулу "високої ефективності", яка передається на пристрої з другим набором можливостей у другій ділянці смуги. У деяких аспектах, це дає можливість пристроям з другим набором можливостей приймати інформацію від AP або іншого пристрою на ділянках смуги, не перериваючи прийом 26 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристроїв з першим набором можливостей на першій ділянці смуги. Відповідно, як розглянуто вище, це дає можливість більш ефективно використовувати смугу, доступну AP або іншому пристрою, оскільки це дозволяє повніше використовувати смугу протягом більшого часу. У деяких аспектах, засіб для прийому поля сигналу може включати в себе приймач. [00181] Фіг. 34 демонструє ілюстративний спосіб 3300 прийому передачі, де ділянки передачі передаються різними бездротовими пристроями. Спосіб може здійснюватися бездротовим пристроєм, наприклад AP. [00182] На блоці 3405, AP приймає першу ділянку передачі в першій секції смуги, причому перша ділянка передається першим бездротовим пристроєм і включає в себе першу преамбулу і першу секцію даних. У деяких аспектах, AP може заздалегідь відправляти на перший бездротовий пристрій повідомлення, що інформує перший бездротовий пристрій про час і смугу передачі на AP. [00183] На блоці 3410, AP одночасно приймає другу ділянку передачі у другій секції смуги, причому друга секція смуги не перекривається з першою секцією смуги, причому друга ділянка передається другим бездротовим пристроєм, причому друга ділянка включає в себе другу преамбулу і другу секцію даних. У деяких аспектах, перша преамбула і друга преамбула можуть містити навчальні поля. У деяких аспектах, кількість навчальних полів, яку містить кожна преамбула, може базуватися на кількості просторових потоків, призначених конкретному пристрою. Наприклад, пристрій, якому призначені три просторових потоки, може передавати одне коротке навчальне поле, і передавати три довгих навчальних поля. Аналогічно, пристрій, якому призначений один просторовий потік, може передавати одне коротке навчальне поле і одне довге навчальне поле. У деяких аспектах, кожний пристрій може передавати деяку кількість навчальних полів на основі того, скільки просторових потоків призначено цьому конкретному пристрою. У деяких аспектах, може бути переважно, щоб кожний пристрій передавав одну і ту саму кількість просторових потоків. Наприклад, якщо кожний пристрій передає одну і ту саму кількість просторових потоків, це може знижувати відношення пікової потужності до середньої комбінованої передачі, що може бути переважним. У деяких аспектах, передачі від першого і другого бездротових пристроїв можуть ініціюватися повідомленням від AP. Це повідомлення також може вказувати кожному пристрою, на скількох просторових потоках може передавати цей пристрій, і може вказувати кількість навчальних полів, які повинен передавати кожний пристрій. [00184] Фіг. 35 ілюструє різні компоненти, які можна використовувати в бездротовому пристрої 3502, який може застосовуватися в системі 100 бездротового зв'язку. Бездротовий пристрій 3502 є прикладом пристрою, який може бути виконаний з можливістю реалізації різних описаних тут способів. Наприклад, бездротовий пристрій 3502 може містити AP 104 або одну з STA 106, показаних на фіг. 10. У деяких аспектах, бездротовий пристрій 3502 може містити бездротовий пристрій, який виконаний з можливістю приймати вищеописані пакети. [00185] Бездротовий пристрій 3502 може включати в себе процесор 3504, який керує роботою бездротового пристрою 3502. Процесор 3504 також може називатися центральним процесором (CPU). Пам'ять 3506, яка може включати в себе постійну пам'ять (ROM) та оперативну пам'ять (RAM), забезпечує інструкції і дані на процесор 3504. Ділянка пам'яті 3506 також може включати в себе енергонезалежну оперативну пам'ять (NVRAM). Процесор 3504 звичайно здійснює логічні та арифметичні операції на основі програмних інструкцій, що зберігаються в пам'яті 3506. Інструкції в пам'яті 3506 можуть виконуватися для реалізації описаних тут способів. Наприклад, пам'ять 3506 може містити інструкції, достатні для того, щоб бездротовий пристрій 3502 міг приймати передачі від пристроїв високої ефективності. Наприклад, пам'ять 3506 може містити інструкції, достатні для того, щоб бездротовий пристрій 3502 міг приймати пакети, які включають в себе преамбулу для пристрою з першим набором можливостей і другу преамбулу для пристроїв з другим набором можливостей. У деяких аспектах, бездротовий пристрій 3502 може включати в себе схему 3521 прийому кадру, яка може містити інструкції, достатні для того, щоб бездротовий пристрій 3502 міг приймати пакети як описано в способі 3300 і/або способі 3400. Ця схема 3521 прийому кадру може містити інструкції, достатні для того, щоб пристрій міг приймати преамбулу на першій ділянці смуги, визначати, чи присутня вказівка, і приймати поле сигналу на другій ділянці смуги, як описано в способі 3300. У деяких аспектах, схема 3521 прийому кадру може містити інструкції, достатні для того, щоб пристрій міг приймати першу ділянку передачі в першій секції смуги, і одночасно приймати другу ділянку передачі у другій секції смуги, як описано в способі 3400. [00186] Процесор 3504 може містити або бути компонентом системи обробки, реалізований за допомогою одного або більше процесорів. Один або більше процесорів можна реалізувати у вигляді будь-якої комбінації мікропроцесорів загального призначення, мікроконтролерів, 27 UA 115593 C2 5 10 15 20 25 30 35 40 45 50 55 60 цифрових сигнальних процесорів (DSP), вентильних матриць, що програмуються користувачем (FPGA), програмованих логічних пристроїв (PLD), контролерів, кінцевих автоматів, логічних елементів, дискретних апаратних компонентів, кінцевих автоматів на основі спеціалізованого обладнання, або будь-яких інших придатних суб'єктів, які можуть здійснювати обчислення або будь-які інші маніпуляції з інформацією. [00187] Система обробки також може включати в себе комп'ютерно-зчитувані носії для зберігання програмного забезпечення. Термін "програмне забезпечення" потрібно розуміти в широкому значенні як будь-який тип інструкцій, які можуть називатися програмне забезпечення, програмно-апаратне забезпечення, проміжне програмне забезпечення, мікрокод, мова опису апаратних засобів або інакше. Інструкції можуть включати в себе код (наприклад, в форматі початкового коду, форматі двійкового коду, форматі виконуваного коду або будь-якому іншому відповідному форматі коду). Інструкції, при виконанні одним або більше процесорами, приписують системі обробки здійснювати різні описані тут функції. [00188] Бездротовий пристрій 3502 також може включати в себе корпус 3508, який може включати в себе передавач 3510 і приймач 3512 для забезпечення можливості передачі і прийому даних між бездротовим пристроєм 3502 і віддаленим положенням. Передавач 3510 і приймач 3512 можуть бути об'єднані в приймач-передавач 3514. Антена 3516 може бути приєднана до корпусу 3508 і електрично підключена до приймач-передавача 3514. Бездротовий пристрій 3502 також може включати в себе (не показані) множинні передавачі, множинні приймачі, множинні приймач-передавачі, і/або множинні антени. [00189] Бездротовий пристрій 3502 також може включати в себе детектор 3518 сигналу, який можна використовувати для виявлення і кількісного визначення рівня сигналів, що приймаються приймач-передавачем 3514. Детектор 3518 сигналу може виявляти такі сигнали як повну енергію, енергію в розрахунку на піднесучу з розрахунку на символ, спектральну щільність потужності та інші сигнали. Бездротовий пристрій 3502 також може включати в себе цифровий сигнальний процесор (DSP) 3520 для використання при обробці сигналів. DSP 3520 може бути виконаний з можливістю генерації одиниці даних для передачі. У деяких аспектах, одиниця даних може містити одиницю даних фізичного рівня (PPDU). У деяких аспектах, PPDU називається пакетом. [00190] Бездротовий пристрій 3502, в деяких аспектах, може додатково містити користувацький інтерфейс 3522. Користувацький інтерфейс 3522 може містити кнопкову панель, мікрофон, гучномовець і/або дисплей. Користувацький інтерфейс 3522 може включати в себе будь-який елемент або компонент, який переносить інформацію користувачу бездротового пристрою 3502 і/або приймає введення від користувача. [00191] Різні компоненти бездротового пристрою 3502 можуть бути з'єднані один з одним шинною системою 3526. Шинна система 3526 може включати в себе шину даних, наприклад, а також шину живлення, шину сигналів керування і шину сигналів статусу крім шини даних. Фахівцям в даній галузі техніки очевидно, що компоненти бездротового пристрою 3502 можуть бути з'єднані один з одним або приймати або забезпечувати введення один одному з використанням якого-небудь іншого механізму. [00192] Хоча на фіг. 35 проілюстровано декілька окремих компонентів, можуть бути об'єднані або спільно реалізовані один або більше компонентів. Наприклад, процесор 3504 можна використовувати для реалізації не тільки вищеописаного набору функціональних можливостей відносно процесора 3504, але і для реалізації вищеописаного набору функціональних можливостей відносно детектора 3518 сигналу і/або DSP 3520. Крім того, кожний з компонентів, проілюстрованих на фіг. 35 можна реалізувати з використанням множини окремих елементів. Крім того, процесор 3504 можна використовувати для реалізації будь-якого з компонентів, модулів, схем тощо, описаних нижче, або кожний з них можна реалізувати з використанням множини окремих елементів. Термін "визначення", що використовується тут, охоплює різноманітні дії. Наприклад, "визначення" може включати в себе обчислення, розрахунок, обробку, одержання, пошук (наприклад, пошук в таблиці, базі даних або іншій структурі даних), встановлення та інше. Крім того, "визначення" може включати в себе прийом (наприклад, прийом інформації), звернення (наприклад, звернення до даних в пам'яті) та інше. Крім того, "визначення" може включати в себе розрізнення, вибір, відбір, встановлення та інше. Крім того, термін "ширина каналу", що використовується тут, може охоплювати або також може називатися шириною смуги у визначених аспектах. [00193] Вираз "щонайменше один з", що використовується тут, вказує список предметів, маючи на увазі будь-яку комбінацію цих предметів, що включає в себе одиничні члени. У порядку прикладу, "щонайменше один з: a, b та с" покликано охоплювати: a, b, с, a-b, a-c, b-c та a-b-c. 28

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus and method using backwards-compatible preamble formats for multiple access wlan communication system

Автори англійською

Vermani, Sameer, Tandra, Rahul, Merlin, Simone, Sampath, Hemanth

Автори російською

Вермани Самир, Тандра Рауль, Мэрлин Симонэ, Сампатх Хемантх

МПК / Мітки

МПК: H04L 27/26, H04W 56/00

Мітки: преамбули, множинного, сумісні, доступу, використовують, форматі, зворотної, спосіб, зв'язку, система, бездротового
