Керування взаємними перешкодами, використовуючи профілі потужності і ослаблення сигналу
Формула / Реферат
1. Спосіб зв'язку, який включає етапи, на яких: визначають профіль потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; визначають максимальний і мінімальний рівні потужності для профілю потужності передачі; визначають період часу для профілю потужності передачі; і передають щонайменше один показник профілю потужності передачі, максимального і мінімального рівнів потужності, і періоду часу у множину точок доступу.
2. Спосіб за п. 1, який додатково включає етапи, на яких: приймають інформацію, що стосується взаємного рівня перешкод в низхідній лінії зв'язку; і адаптують максимальний і мінімальний рівні потужності і/або період часу на основі цієї інформації.
3. Спосіб за п. 2, в якому інформація містить щонайменше один звіт з результатами вимірювання в низхідній лінії зв'язку, прийнятий щонайменше з одного термінала доступу, асоційованогощонайменше з однією з точок доступу.
4. Спосіб за п. 1, який додатково включає етапи, на яких: адаптують максимальний і мінімальний рівні потужності і/або період часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних в низхідній лінії зв'язку, асоційованого з точками доступу.
5. Спосіб за п. 1, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, спосіб додатково включає етапи, на яких: встановлюють різні значення зміщення фази профілю потужності передачі для різних одних з сусідніх точок доступу для зменшення рівня взаємних перешкод в низхідній лінії зв'язку; і передають значення зміщення фази профілю потужності передачі в сусідні точки доступу.
6. Пристрій зв'язку, який містить: контролер взаємних перешкод, виконаний з можливістю визначення профілю потужності передачі, визначення максимального і мінімального рівнів потужності для профілю потужності передачі і визначення періоду часу для профілю потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; і контролер зв'язку, виконаний з можливістю передачі щонайменше одного показника профілю потужності передачі, максимального і мінімального рівнів потужності і періоду часу в множину точок доступу.
7. Пристрій за п. 6, в якому: контролер зв'язку, додатково виконаний з можливістю прийому інформації, що стосується взаємних перешкод в низхідній лінії зв'язку; і контролер взаємних перешкод, додатково виконаний з можливістю адаптації максимального і мінімального рівнів потужності, і/або періоду часу на основі цієї інформації.
8. Пристрій за п. 7, в якому інформація містить щонайменше один звіт з результатами вимірювань в низхідній лінії зв'язку, прийнятий щонайменше з одного термінала доступу, асоційованого щонайменше з однією з точок доступу.
9. Пристрій за п. 6, в якому контролер взаємних перешкод додатково виконаний з можливістю адаптувати максимальний і мінімальний рівні потужності і/або період часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних в низхідній лінії зв'язку, асоційованого з точками доступу.

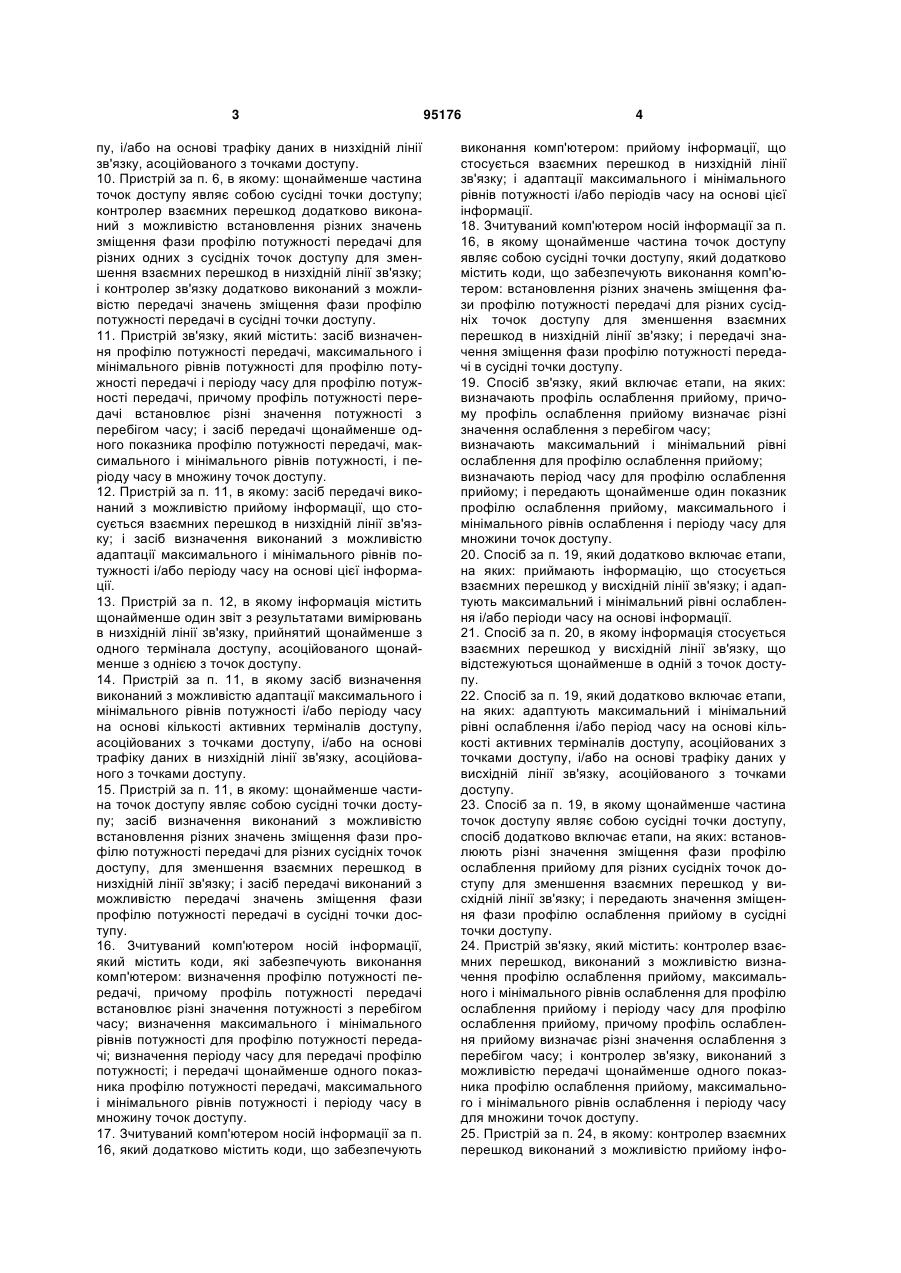

10. Пристрій за п. 6, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; контролер взаємних перешкод додатково виконаний з можливістю встановлення різних значень зміщення фази профілю потужності передачі для різних одних з сусідніх точок доступу для зменшення взаємних перешкод в низхідній лінії зв'язку; і контролер зв'язку додатково виконаний з можливістю передачі значень зміщення фази профілю потужності передачі в сусідні точки доступу.
11. Пристрій зв'язку, який містить: засіб визначення профілю потужності передачі, максимального і мінімального рівнів потужності для профілю потужності передачі і періоду часу для профілю потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; і засіб передачі щонайменше одного показника профілю потужності передачі, максимального і мінімального рівнів потужності, і періоду часу в множину точок доступу.
12. Пристрій за п. 11, в якому: засіб передачі виконаний з можливістю прийому інформації, що стосується взаємних перешкод в низхідній лінії зв'язку; і засіб визначення виконаний з можливістю адаптації максимального і мінімального рівнів потужності і/або періоду часу на основі цієї інформації.
13. Пристрій за п. 12, в якому інформація містить щонайменше один звіт з результатами вимірювань в низхідній лінії зв'язку, прийнятий щонайменше з одного термінала доступу, асоційованого щонайменше з однією з точок доступу.
14. Пристрій за п. 11, в якому засіб визначення виконаний з можливістю адаптації максимального і мінімального рівнів потужності і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних в низхідній лінії зв'язку, асоційованого з точками доступу.
15. Пристрій за п. 11, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; засіб визначення виконаний з можливістю встановлення різних значень зміщення фази профілю потужності передачі для різних сусідніх точок доступу, для зменшення взаємних перешкод в низхідній лінії зв'язку; і засіб передачі виконаний з можливістю передачі значень зміщення фази профілю потужності передачі в сусідні точки доступу.
16. Зчитуваний комп'ютером носій інформації, який містить коди, які забезпечують виконання комп'ютером: визначення профілю потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; визначення максимального і мінімального рівнів потужності для профілю потужності передачі; визначення періоду часу для передачі профілю потужності; і передачі щонайменше одного показника профілю потужності передачі, максимального і мінімального рівнів потужності і періоду часу в множину точок доступу.
17. Зчитуваний комп'ютером носій інформації за п. 16, який додатково містить коди, що забезпечують виконання комп'ютером: прийому інформації, що стосується взаємних перешкод в низхідній лінії зв'язку; і адаптації максимального і мінімального рівнів потужності і/або періодів часу на основі цієї інформації.
18. Зчитуваний комп'ютером носій інформації за п. 16, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, який додатково містить коди, що забезпечують виконання комп'ютером: встановлення різних значень зміщення фази профілю потужності передачі для різних сусідніх точок доступу для зменшення взаємних перешкод в низхідній лінії зв'язку; і передачі значення зміщення фази профілю потужності передачі в сусідні точки доступу.
19. Спосіб зв'язку, який включає етапи, на яких: визначають профіль ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу;
визначають максимальний і мінімальний рівні ослаблення для профілю ослаблення прийому;
визначають період часу для профілю ослаблення прийому; і передають щонайменше один показник профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу для множини точок доступу.
20. Спосіб за п. 19, який додатково включає етапи, на яких: приймають інформацію, що стосується взаємних перешкод у висхідній лінії зв'язку; і адаптують максимальний і мінімальний рівні ослаблення і/або періоди часу на основі інформації.
21. Спосіб за п. 20, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу.
22. Спосіб за п. 19, який додатково включає етапи, на яких: адаптують максимальний і мінімальний рівні ослаблення і/або період часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу.
23. Спосіб за п. 19, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, спосіб додатково включає етапи, на яких: встановлюють різні значення зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і передають значення зміщення фази профілю ослаблення прийому в сусідні точки доступу.
24. Пристрій зв'язку, який містить: контролер взаємних перешкод, виконаний з можливістю визначення профілю ослаблення прийому, максимального і мінімального рівнів ослаблення для профілю ослаблення прийому і періоду часу для профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; і контролер зв'язку, виконаний з можливістю передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу для множини точок доступу.

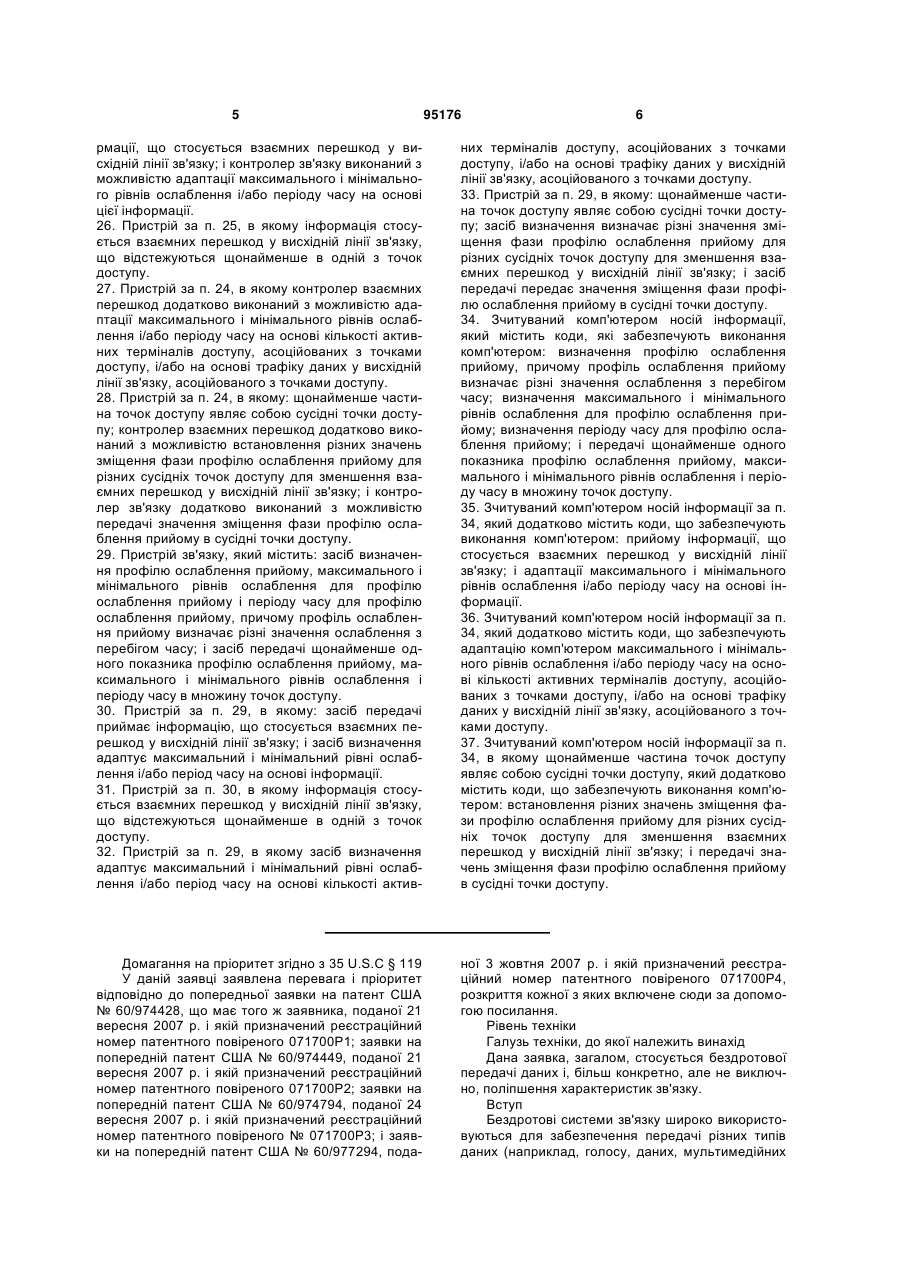

25. Пристрій за п. 24, в якому: контролер взаємних перешкод виконаний з можливістю прийому інформації, що стосується взаємних перешкод у висхідній лінії зв'язку; і контролер зв'язку виконаний з можливістю адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі цієї інформації.
26. Пристрій за п. 25, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу.
27. Пристрій за п. 24, в якому контролер взаємних перешкод додатково виконаний з можливістю адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу.
28. Пристрій за п. 24, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; контролер взаємних перешкод додатково виконаний з можливістю встановлення різних значень зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і контролер зв'язку додатково виконаний з можливістю передачі значення зміщення фази профілю ослаблення прийому в сусідні точки доступу.
29. Пристрій зв'язку, який містить: засіб визначення профілю ослаблення прийому, максимального і мінімального рівнів ослаблення для профілю ослаблення прийому і періоду часу для профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; і засіб передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу в множину точок доступу.
30. Пристрій за п. 29, в якому: засіб передачі приймає інформацію, що стосується взаємних перешкод у висхідній лінії зв'язку; і засіб визначення адаптує максимальний і мінімальний рівні ослаблення і/або період часу на основі інформації.
31. Пристрій за п. 30, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу.
32. Пристрій за п. 29, в якому засіб визначення адаптує максимальний і мінімальний рівні ослаблення і/або період часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу.
33. Пристрій за п. 29, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; засіб визначення визначає різні значення зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і засіб передачі передає значення зміщення фази профілю ослаблення прийому в сусідні точки доступу.
34. Зчитуваний комп'ютером носій інформації, який містить коди, які забезпечують виконання комп'ютером: визначення профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; визначення максимального і мінімального рівнів ослаблення для профілю ослаблення прийому; визначення періоду часу для профілю ослаблення прийому; і передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу в множину точок доступу.
35. Зчитуваний комп'ютером носій інформації за п. 34, який додатково містить коди, що забезпечують виконання комп'ютером: прийому інформації, що стосується взаємних перешкод у висхідній лінії зв'язку; і адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі інформації.
36. Зчитуваний комп'ютером носій інформації за п. 34, який додатково містить коди, що забезпечують адаптацію комп'ютером максимального і мінімального рівнів ослаблення і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу.
37. Зчитуваний комп'ютером носій інформації за п. 34, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, який додатково містить коди, що забезпечують виконання комп'ютером: встановлення різних значень зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і передачі значень зміщення фази профілю ослаблення прийому в сусідні точки доступу.
Текст

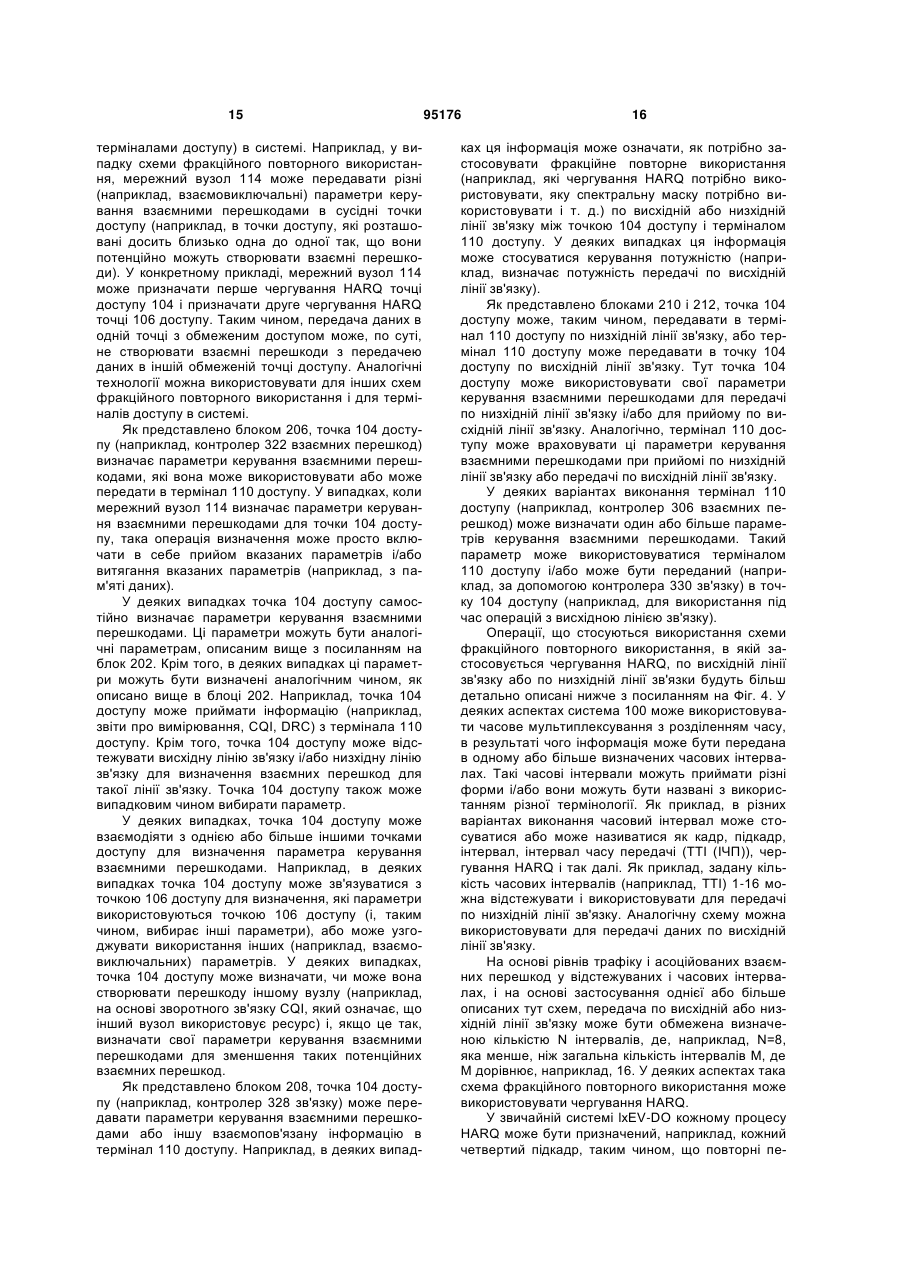

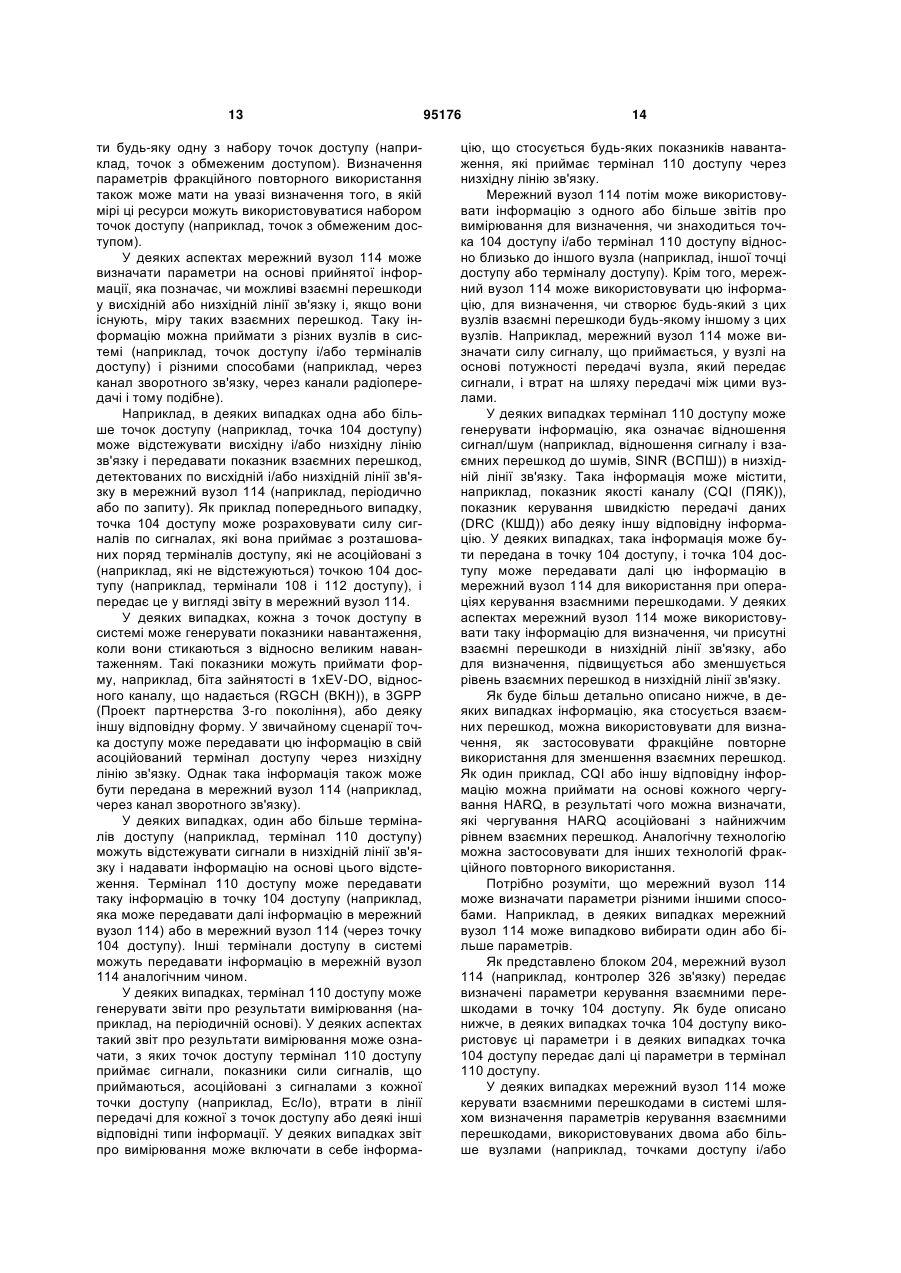

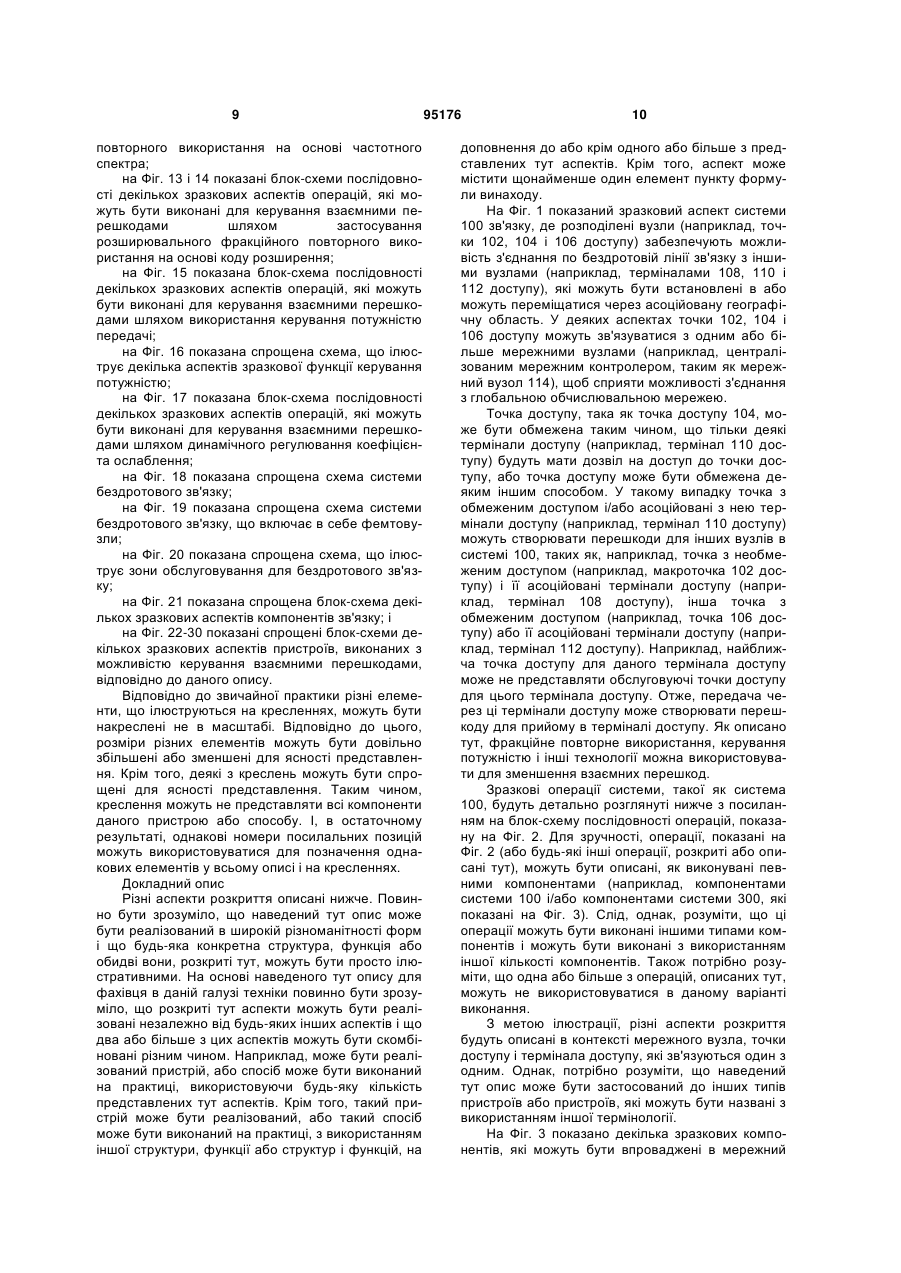

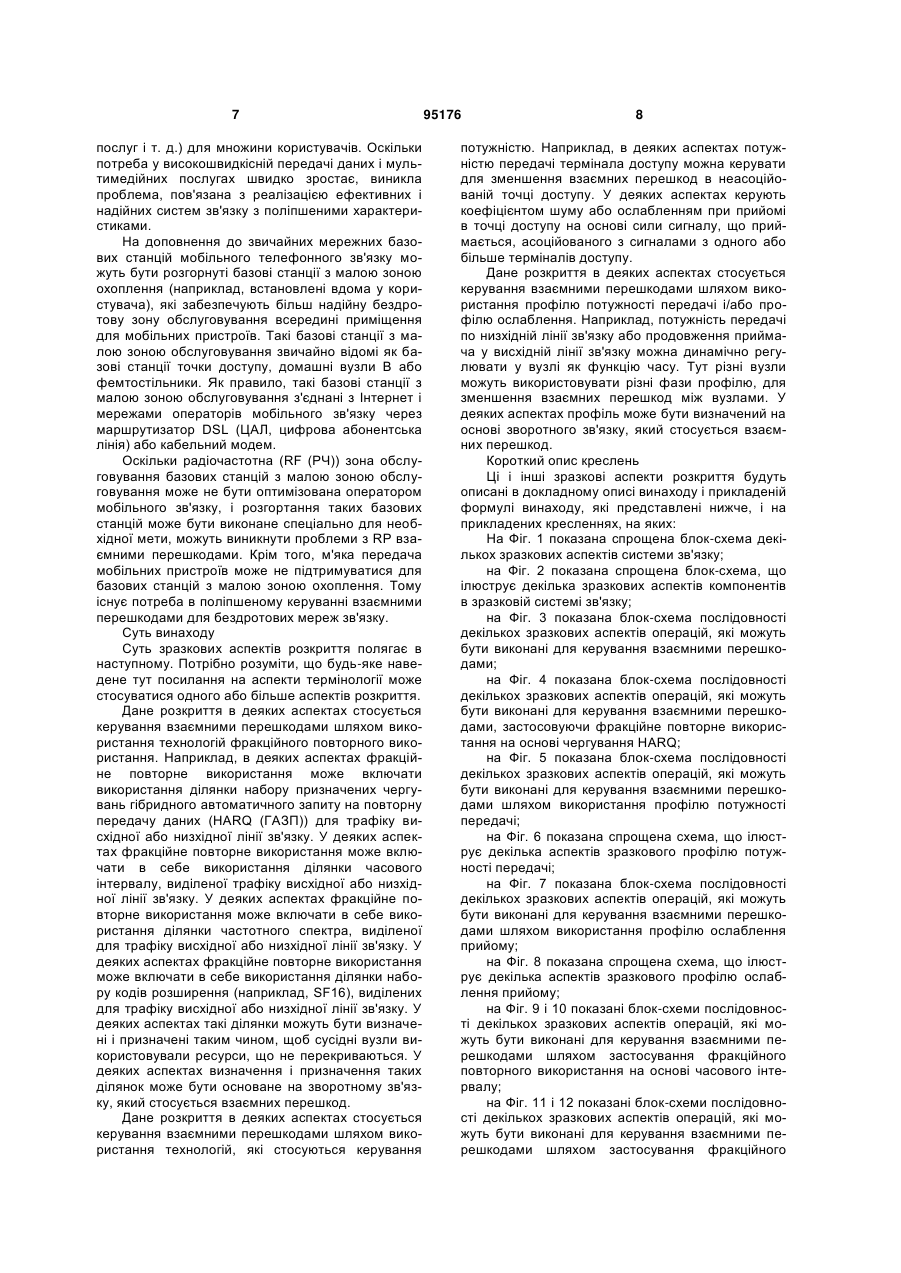

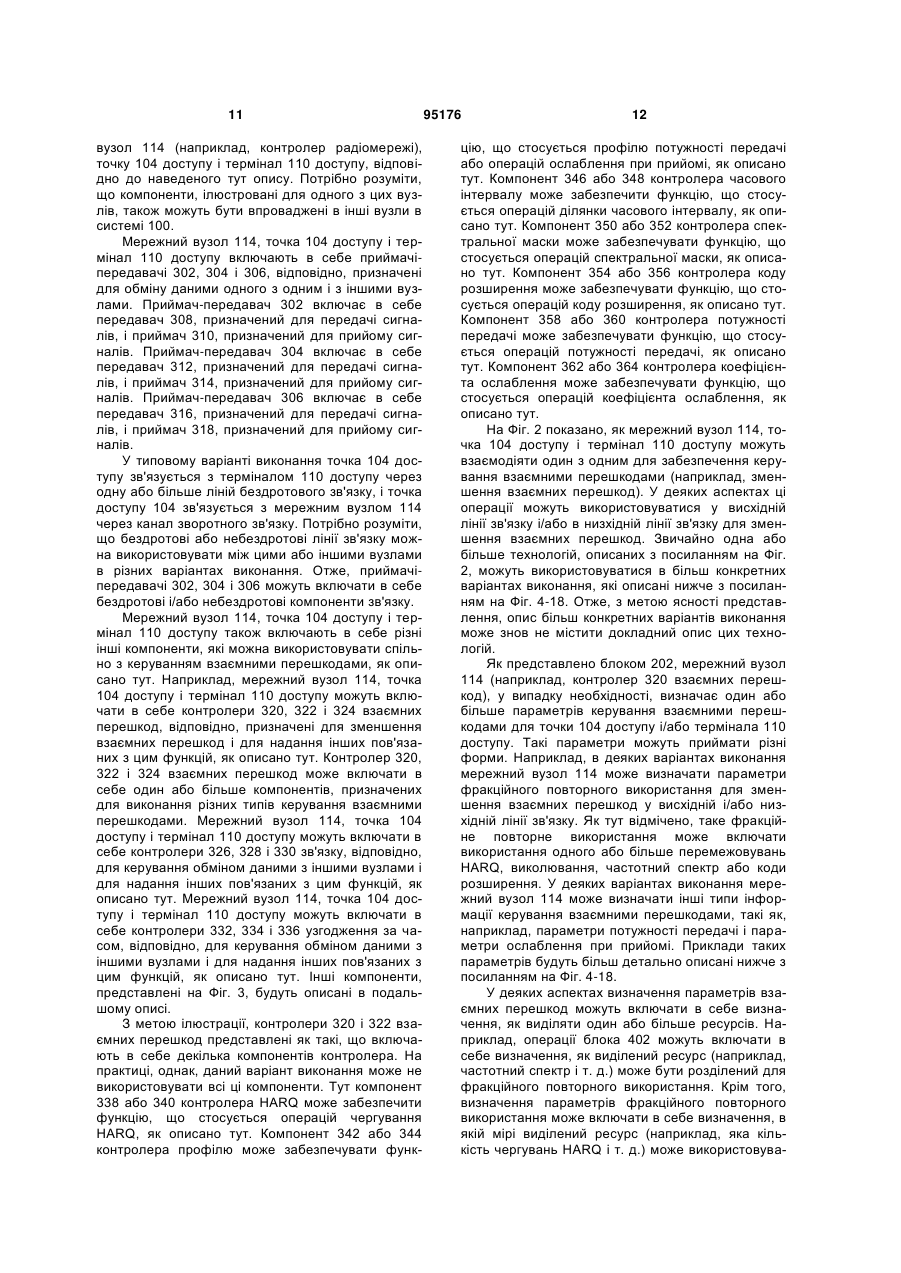

1. Спосіб зв'язку, який включає етапи, на яких: визначають профіль потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; визначають максимальний і мінімальний рівні потужності для профілю потужності передачі; визначають період часу для профілю потужності передачі; і передають щонайменше один показник профілю потужності передачі, максимального і мінімального рівнів потужності, і періоду часу у множину точок доступу. 2. Спосіб за п. 1, який додатково включає етапи, на яких: приймають інформацію, що стосується взаємного рівня перешкод в низхідній лінії зв'язку; і адаптують максимальний і мінімальний рівні потужності і/або період часу на основі цієї інформації. 3. Спосіб за п. 2, в якому інформація містить щонайменше один звіт з результатами вимірювання в низхідній лінії зв'язку, прийнятий щонайменше з 2 (19) 1 3 пу, і/або на основі трафіку даних в низхідній лінії зв'язку, асоційованого з точками доступу. 10. Пристрій за п. 6, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; контролер взаємних перешкод додатково виконаний з можливістю встановлення різних значень зміщення фази профілю потужності передачі для різних одних з сусідніх точок доступу для зменшення взаємних перешкод в низхідній лінії зв'язку; і контролер зв'язку додатково виконаний з можливістю передачі значень зміщення фази профілю потужності передачі в сусідні точки доступу. 11. Пристрій зв'язку, який містить: засіб визначення профілю потужності передачі, максимального і мінімального рівнів потужності для профілю потужності передачі і періоду часу для профілю потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; і засіб передачі щонайменше одного показника профілю потужності передачі, максимального і мінімального рівнів потужності, і періоду часу в множину точок доступу. 12. Пристрій за п. 11, в якому: засіб передачі виконаний з можливістю прийому інформації, що стосується взаємних перешкод в низхідній лінії зв'язку; і засіб визначення виконаний з можливістю адаптації максимального і мінімального рівнів потужності і/або періоду часу на основі цієї інформації. 13. Пристрій за п. 12, в якому інформація містить щонайменше один звіт з результатами вимірювань в низхідній лінії зв'язку, прийнятий щонайменше з одного термінала доступу, асоційованого щонайменше з однією з точок доступу. 14. Пристрій за п. 11, в якому засіб визначення виконаний з можливістю адаптації максимального і мінімального рівнів потужності і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних в низхідній лінії зв'язку, асоційованого з точками доступу. 15. Пристрій за п. 11, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; засіб визначення виконаний з можливістю встановлення різних значень зміщення фази профілю потужності передачі для різних сусідніх точок доступу, для зменшення взаємних перешкод в низхідній лінії зв'язку; і засіб передачі виконаний з можливістю передачі значень зміщення фази профілю потужності передачі в сусідні точки доступу. 16. Зчитуваний комп'ютером носій інформації, який містить коди, які забезпечують виконання комп'ютером: визначення профілю потужності передачі, причому профіль потужності передачі встановлює різні значення потужності з перебігом часу; визначення максимального і мінімального рівнів потужності для профілю потужності передачі; визначення періоду часу для передачі профілю потужності; і передачі щонайменше одного показника профілю потужності передачі, максимального і мінімального рівнів потужності і періоду часу в множину точок доступу. 17. Зчитуваний комп'ютером носій інформації за п. 16, який додатково містить коди, що забезпечують 95176 4 виконання комп'ютером: прийому інформації, що стосується взаємних перешкод в низхідній лінії зв'язку; і адаптації максимального і мінімального рівнів потужності і/або періодів часу на основі цієї інформації. 18. Зчитуваний комп'ютером носій інформації за п. 16, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, який додатково містить коди, що забезпечують виконання комп'ютером: встановлення різних значень зміщення фази профілю потужності передачі для різних сусідніх точок доступу для зменшення взаємних перешкод в низхідній лінії зв'язку; і передачі значення зміщення фази профілю потужності передачі в сусідні точки доступу. 19. Спосіб зв'язку, який включає етапи, на яких: визначають профіль ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; визначають максимальний і мінімальний рівні ослаблення для профілю ослаблення прийому; визначають період часу для профілю ослаблення прийому; і передають щонайменше один показник профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу для множини точок доступу. 20. Спосіб за п. 19, який додатково включає етапи, на яких: приймають інформацію, що стосується взаємних перешкод у висхідній лінії зв'язку; і адаптують максимальний і мінімальний рівні ослаблення і/або періоди часу на основі інформації. 21. Спосіб за п. 20, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу. 22. Спосіб за п. 19, який додатково включає етапи, на яких: адаптують максимальний і мінімальний рівні ослаблення і/або період часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу. 23. Спосіб за п. 19, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, спосіб додатково включає етапи, на яких: встановлюють різні значення зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і передають значення зміщення фази профілю ослаблення прийому в сусідні точки доступу. 24. Пристрій зв'язку, який містить: контролер взаємних перешкод, виконаний з можливістю визначення профілю ослаблення прийому, максимального і мінімального рівнів ослаблення для профілю ослаблення прийому і періоду часу для профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; і контролер зв'язку, виконаний з можливістю передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу для множини точок доступу. 25. Пристрій за п. 24, в якому: контролер взаємних перешкод виконаний з можливістю прийому інфо 5 95176 6 рмації, що стосується взаємних перешкод у висхідній лінії зв'язку; і контролер зв'язку виконаний з можливістю адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі цієї інформації. 26. Пристрій за п. 25, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу. 27. Пристрій за п. 24, в якому контролер взаємних перешкод додатково виконаний з можливістю адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу. 28. Пристрій за п. 24, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; контролер взаємних перешкод додатково виконаний з можливістю встановлення різних значень зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і контролер зв'язку додатково виконаний з можливістю передачі значення зміщення фази профілю ослаблення прийому в сусідні точки доступу. 29. Пристрій зв'язку, який містить: засіб визначення профілю ослаблення прийому, максимального і мінімального рівнів ослаблення для профілю ослаблення прийому і періоду часу для профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; і засіб передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу в множину точок доступу. 30. Пристрій за п. 29, в якому: засіб передачі приймає інформацію, що стосується взаємних перешкод у висхідній лінії зв'язку; і засіб визначення адаптує максимальний і мінімальний рівні ослаблення і/або період часу на основі інформації. 31. Пристрій за п. 30, в якому інформація стосується взаємних перешкод у висхідній лінії зв'язку, що відстежуються щонайменше в одній з точок доступу. 32. Пристрій за п. 29, в якому засіб визначення адаптує максимальний і мінімальний рівні ослаблення і/або період часу на основі кількості актив них терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу. 33. Пристрій за п. 29, в якому: щонайменше частина точок доступу являє собою сусідні точки доступу; засіб визначення визначає різні значення зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і засіб передачі передає значення зміщення фази профілю ослаблення прийому в сусідні точки доступу. 34. Зчитуваний комп'ютером носій інформації, який містить коди, які забезпечують виконання комп'ютером: визначення профілю ослаблення прийому, причому профіль ослаблення прийому визначає різні значення ослаблення з перебігом часу; визначення максимального і мінімального рівнів ослаблення для профілю ослаблення прийому; визначення періоду часу для профілю ослаблення прийому; і передачі щонайменше одного показника профілю ослаблення прийому, максимального і мінімального рівнів ослаблення і періоду часу в множину точок доступу. 35. Зчитуваний комп'ютером носій інформації за п. 34, який додатково містить коди, що забезпечують виконання комп'ютером: прийому інформації, що стосується взаємних перешкод у висхідній лінії зв'язку; і адаптації максимального і мінімального рівнів ослаблення і/або періоду часу на основі інформації. 36. Зчитуваний комп'ютером носій інформації за п. 34, який додатково містить коди, що забезпечують адаптацію комп'ютером максимального і мінімального рівнів ослаблення і/або періоду часу на основі кількості активних терміналів доступу, асоційованих з точками доступу, і/або на основі трафіку даних у висхідній лінії зв'язку, асоційованого з точками доступу. 37. Зчитуваний комп'ютером носій інформації за п. 34, в якому щонайменше частина точок доступу являє собою сусідні точки доступу, який додатково містить коди, що забезпечують виконання комп'ютером: встановлення різних значень зміщення фази профілю ослаблення прийому для різних сусідніх точок доступу для зменшення взаємних перешкод у висхідній лінії зв'язку; і передачі значень зміщення фази профілю ослаблення прийому в сусідні точки доступу. Домагання на пріоритет згідно з 35 U.S.С § 119 У даній заявці заявлена перевага і пріоритет відповідно до попередньої заявки на патент США № 60/974428, що має того ж заявника, поданої 21 вересня 2007 р. і якій призначений реєстраційний номер патентного повіреного 071700Р1; заявки на попередній патент США № 60/974449, поданої 21 вересня 2007 р. і якій призначений реєстраційний номер патентного повіреного 071700Р2; заявки на попередній патент США № 60/974794, поданої 24 вересня 2007 р. і якій призначений реєстраційний номер патентного повіреного № 071700Р3; і заявки на попередній патент США № 60/977294, пода ної 3 жовтня 2007 р. і якій призначений реєстраційний номер патентного повіреного 071700Р4, розкриття кожної з яких включене сюди за допомогою посилання. Рівень техніки Галузь техніки, до якої належить винахід Дана заявка, загалом, стосується бездротової передачі даних і, більш конкретно, але не виключно, поліпшення характеристик зв'язку. Вступ Бездротові системи зв'язку широко використовуються для забезпечення передачі різних типів даних (наприклад, голосу, даних, мультимедійних 7 послуг і т. д.) для множини користувачів. Оскільки потреба у високошвидкісній передачі даних і мультимедійних послугах швидко зростає, виникла проблема, пов'язана з реалізацією ефективних і надійних систем зв'язку з поліпшеними характеристиками. На доповнення до звичайних мережних базових станцій мобільного телефонного зв'язку можуть бути розгорнуті базові станції з малою зоною охоплення (наприклад, встановлені вдома у користувача), які забезпечують більш надійну бездротову зону обслуговування всередині приміщення для мобільних пристроїв. Такі базові станції з малою зоною обслуговування звичайно відомі як базові станції точки доступу, домашні вузли В або фемтостільники. Як правило, такі базові станції з малою зоною обслуговування з'єднані з Інтернет і мережами операторів мобільного зв'язку через маршрутизатор DSL (ЦАЛ, цифрова абонентська лінія) або кабельний модем. Оскільки радіочастотна (RF (РЧ)) зона обслуговування базових станцій з малою зоною обслуговування може не бути оптимізована оператором мобільного зв'язку, і розгортання таких базових станцій може бути виконане спеціально для необхідної мети, можуть виникнути проблеми з RP взаємними перешкодами. Крім того, м'яка передача мобільних пристроїв може не підтримуватися для базових станцій з малою зоною охоплення. Тому існує потреба в поліпшеному керуванні взаємними перешкодами для бездротових мереж зв'язку. Суть винаходу Суть зразкових аспектів розкриття полягає в наступному. Потрібно розуміти, що будь-яке наведене тут посилання на аспекти термінології може стосуватися одного або більше аспектів розкриття. Дане розкриття в деяких аспектах стосується керування взаємними перешкодами шляхом використання технологій фракційного повторного використання. Наприклад, в деяких аспектах фракційне повторне використання може включати використання ділянки набору призначених чергувань гібридного автоматичного запиту на повторну передачу даних (HARQ (ГАЗП)) для трафіку висхідної або низхідної лінії зв'язку. У деяких аспектах фракційне повторне використання може включати в себе використання ділянки часового інтервалу, виділеної трафіку висхідної або низхідної лінії зв'язку. У деяких аспектах фракційне повторне використання може включати в себе використання ділянки частотного спектра, виділеної для трафіку висхідної або низхідної лінії зв'язку. У деяких аспектах фракційне повторне використання може включати в себе використання ділянки набору кодів розширення (наприклад, SF16), виділених для трафіку висхідної або низхідної лінії зв'язку. У деяких аспектах такі ділянки можуть бути визначені і призначені таким чином, щоб сусідні вузли використовували ресурси, що не перекриваються. У деяких аспектах визначення і призначення таких ділянок може бути основане на зворотному зв'язку, який стосується взаємних перешкод. Дане розкриття в деяких аспектах стосується керування взаємними перешкодами шляхом використання технологій, які стосуються керування 95176 8 потужністю. Наприклад, в деяких аспектах потужністю передачі термінала доступу можна керувати для зменшення взаємних перешкод в неасоційованій точці доступу. У деяких аспектах керують коефіцієнтом шуму або ослабленням при прийомі в точці доступу на основі сили сигналу, що приймається, асоційованого з сигналами з одного або більше терміналів доступу. Дане розкриття в деяких аспектах стосується керування взаємними перешкодами шляхом використання профілю потужності передачі і/або профілю ослаблення. Наприклад, потужність передачі по низхідній лінії зв'язку або продовження приймача у висхідній лінії зв'язку можна динамічно регулювати у вузлі як функцію часу. Тут різні вузли можуть використовувати різні фази профілю, для зменшення взаємних перешкод між вузлами. У деяких аспектах профіль може бути визначений на основі зворотного зв'язку, який стосується взаємних перешкод. Короткий опис креслень Ці і інші зразкові аспекти розкриття будуть описані в докладному описі винаходу і прикладеній формулі винаходу, які представлені нижче, і на прикладених кресленнях, на яких: На Фіг. 1 показана спрощена блок-схема декількох зразкових аспектів системи зв'язку; на Фіг. 2 показана спрощена блок-схема, що ілюструє декілька зразкових аспектів компонентів в зразковій системі зв'язку; на Фіг. 3 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами; на Фіг. 4 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами, застосовуючи фракційне повторне використання на основі чергування HARQ; на Фіг. 5 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом використання профілю потужності передачі; на Фіг. 6 показана спрощена схема, що ілюструє декілька аспектів зразкового профілю потужності передачі; на Фіг. 7 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом використання профілю ослаблення прийому; на Фіг. 8 показана спрощена схема, що ілюструє декілька аспектів зразкового профілю ослаблення прийому; на Фіг. 9 і 10 показані блок-схеми послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом застосування фракційного повторного використання на основі часового інтервалу; на Фіг. 11 і 12 показані блок-схеми послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом застосування фракційного 9 повторного використання на основі частотного спектра; на Фіг. 13 і 14 показані блок-схеми послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом застосування розширювального фракційного повторного використання на основі коду розширення; на Фіг. 15 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом використання керування потужністю передачі; на Фіг. 16 показана спрощена схема, що ілюструє декілька аспектів зразкової функції керування потужністю; на Фіг. 17 показана блок-схема послідовності декількох зразкових аспектів операцій, які можуть бути виконані для керування взаємними перешкодами шляхом динамічного регулювання коефіцієнта ослаблення; на Фіг. 18 показана спрощена схема системи бездротового зв'язку; на Фіг. 19 показана спрощена схема системи бездротового зв'язку, що включає в себе фемтовузли; на Фіг. 20 показана спрощена схема, що ілюструє зони обслуговування для бездротового зв'язку; на Фіг. 21 показана спрощена блок-схема декількох зразкових аспектів компонентів зв'язку; і на Фіг. 22-30 показані спрощені блок-схеми декількох зразкових аспектів пристроїв, виконаних з можливістю керування взаємними перешкодами, відповідно до даного опису. Відповідно до звичайної практики різні елементи, що ілюструються на кресленнях, можуть бути накреслені не в масштабі. Відповідно до цього, розміри різних елементів можуть бути довільно збільшені або зменшені для ясності представлення. Крім того, деякі з креслень можуть бути спрощені для ясності представлення. Таким чином, креслення можуть не представляти всі компоненти даного пристрою або способу. І, в остаточному результаті, однакові номери посилальних позицій можуть використовуватися для позначення однакових елементів у всьому описі і на кресленнях. Докладний опис Різні аспекти розкриття описані нижче. Повинно бути зрозуміло, що наведений тут опис може бути реалізований в широкій різноманітності форм і що будь-яка конкретна структура, функція або обидві вони, розкриті тут, можуть бути просто ілюстративними. На основі наведеного тут опису для фахівця в даній галузі техніки повинно бути зрозуміло, що розкриті тут аспекти можуть бути реалізовані незалежно від будь-яких інших аспектів і що два або більше з цих аспектів можуть бути скомбіновані різним чином. Наприклад, може бути реалізований пристрій, або спосіб може бути виконаний на практиці, використовуючи будь-яку кількість представлених тут аспектів. Крім того, такий пристрій може бути реалізований, або такий спосіб може бути виконаний на практиці, з використанням іншої структури, функції або структур і функцій, на 95176 10 доповнення до або крім одного або більше з представлених тут аспектів. Крім того, аспект може містити щонайменше один елемент пункту формули винаходу. На Фіг. 1 показаний зразковий аспект системи 100 зв'язку, де розподілені вузли (наприклад, точки 102, 104 і 106 доступу) забезпечують можливість з'єднання по бездротовій лінії зв'язку з іншими вузлами (наприклад, терміналами 108, 110 і 112 доступу), які можуть бути встановлені в або можуть переміщатися через асоційовану географічну область. У деяких аспектах точки 102, 104 і 106 доступу можуть зв'язуватися з одним або більше мережними вузлами (наприклад, централізованим мережним контролером, таким як мережний вузол 114), щоб сприяти можливості з'єднання з глобальною обчислювальною мережею. Точка доступу, така як точка доступу 104, може бути обмежена таким чином, що тільки деякі термінали доступу (наприклад, термінал 110 доступу) будуть мати дозвіл на доступ до точки доступу, або точка доступу може бути обмежена деяким іншим способом. У такому випадку точка з обмеженим доступом і/або асоційовані з нею термінали доступу (наприклад, термінал 110 доступу) можуть створювати перешкоди для інших вузлів в системі 100, таких як, наприклад, точка з необмеженим доступом (наприклад, макроточка 102 доступу) і її асоційовані термінали доступу (наприклад, термінал 108 доступу), інша точка з обмеженим доступом (наприклад, точка 106 доступу) або її асоційовані термінали доступу (наприклад, термінал 112 доступу). Наприклад, найближча точка доступу для даного термінала доступу може не представляти обслуговуючі точки доступу для цього термінала доступу. Отже, передача через ці термінали доступу може створювати перешкоду для прийому в терміналі доступу. Як описано тут, фракційне повторне використання, керування потужністю і інші технології можна використовувати для зменшення взаємних перешкод. Зразкові операції системи, такої як система 100, будуть детально розглянуті нижче з посиланням на блок-схему послідовності операцій, показану на Фіг. 2. Для зручності, операції, показані на Фіг. 2 (або будь-які інші операції, розкриті або описані тут), можуть бути описані, як виконувані певними компонентами (наприклад, компонентами системи 100 і/або компонентами системи 300, які показані на Фіг. 3). Слід, однак, розуміти, що ці операції можуть бути виконані іншими типами компонентів і можуть бути виконані з використанням іншої кількості компонентів. Також потрібно розуміти, що одна або більше з операцій, описаних тут, можуть не використовуватися в даному варіанті виконання. З метою ілюстрації, різні аспекти розкриття будуть описані в контексті мережного вузла, точки доступу і термінала доступу, які зв'язуються один з одним. Однак, потрібно розуміти, що наведений тут опис може бути застосований до інших типів пристроїв або пристроїв, які можуть бути названі з використанням іншої термінології. На Фіг. 3 показано декілька зразкових компонентів, які можуть бути впроваджені в мережний 11 вузол 114 (наприклад, контролер радіомережі), точку 104 доступу і термінал 110 доступу, відповідно до наведеного тут опису. Потрібно розуміти, що компоненти, ілюстровані для одного з цих вузлів, також можуть бути впроваджені в інші вузли в системі 100. Мережний вузол 114, точка 104 доступу і термінал 110 доступу включають в себе приймачіпередавачі 302, 304 і 306, відповідно, призначені для обміну даними одного з одним і з іншими вузлами. Приймач-передавач 302 включає в себе передавач 308, призначений для передачі сигналів, і приймач 310, призначений для прийому сигналів. Приймач-передавач 304 включає в себе передавач 312, призначений для передачі сигналів, і приймач 314, призначений для прийому сигналів. Приймач-передавач 306 включає в себе передавач 316, призначений для передачі сигналів, і приймач 318, призначений для прийому сигналів. У типовому варіанті виконання точка 104 доступу зв'язується з терміналом 110 доступу через одну або більше ліній бездротового зв'язку, і точка доступу 104 зв'язується з мережним вузлом 114 через канал зворотного зв'язку. Потрібно розуміти, що бездротові або небездротові лінії зв'язку можна використовувати між цими або іншими вузлами в різних варіантах виконання. Отже, приймачіпередавачі 302, 304 і 306 можуть включати в себе бездротові і/або небездротові компоненти зв'язку. Мережний вузол 114, точка 104 доступу і термінал 110 доступу також включають в себе різні інші компоненти, які можна використовувати спільно з керуванням взаємними перешкодами, як описано тут. Наприклад, мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 320, 322 і 324 взаємних перешкод, відповідно, призначені для зменшення взаємних перешкод і для надання інших пов'язаних з цим функцій, як описано тут. Контролер 320, 322 і 324 взаємних перешкод може включати в себе один або більше компонентів, призначених для виконання різних типів керування взаємними перешкодами. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 326, 328 і 330 зв'язку, відповідно, для керування обміном даними з іншими вузлами і для надання інших пов'язаних з цим функцій, як описано тут. Мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть включати в себе контролери 332, 334 і 336 узгодження за часом, відповідно, для керування обміном даними з іншими вузлами і для надання інших пов'язаних з цим функцій, як описано тут. Інші компоненти, представлені на Фіг. 3, будуть описані в подальшому описі. З метою ілюстрації, контролери 320 і 322 взаємних перешкод представлені як такі, що включають в себе декілька компонентів контролера. На практиці, однак, даний варіант виконання може не використовувати всі ці компоненти. Тут компонент 338 або 340 контролера HARQ може забезпечити функцію, що стосується операцій чергування HARQ, як описано тут. Компонент 342 або 344 контролера профілю може забезпечувати функ 95176 12 цію, що стосується профілю потужності передачі або операцій ослаблення при прийомі, як описано тут. Компонент 346 або 348 контролера часового інтервалу може забезпечити функцію, що стосується операцій ділянки часового інтервалу, як описано тут. Компонент 350 або 352 контролера спектральної маски може забезпечувати функцію, що стосується операцій спектральної маски, як описано тут. Компонент 354 або 356 контролера коду розширення може забезпечувати функцію, що стосується операцій коду розширення, як описано тут. Компонент 358 або 360 контролера потужності передачі може забезпечувати функцію, що стосується операцій потужності передачі, як описано тут. Компонент 362 або 364 контролера коефіцієнта ослаблення може забезпечувати функцію, що стосується операцій коефіцієнта ослаблення, як описано тут. На Фіг. 2 показано, як мережний вузол 114, точка 104 доступу і термінал 110 доступу можуть взаємодіяти один з одним для забезпечення керування взаємними перешкодами (наприклад, зменшення взаємних перешкод). У деяких аспектах ці операції можуть використовуватися у висхідній лінії зв'язку і/або в низхідній лінії зв'язку для зменшення взаємних перешкод. Звичайно одна або більше технологій, описаних з посиланням на Фіг. 2, можуть використовуватися в більш конкретних варіантах виконання, які описані нижче з посиланням на Фіг. 4-18. Отже, з метою ясності представлення, опис більш конкретних варіантів виконання може знов не містити докладний опис цих технологій. Як представлено блоком 202, мережний вузол 114 (наприклад, контролер 320 взаємних перешкод), у випадку необхідності, визначає один або більше параметрів керування взаємними перешкодами для точки 104 доступу і/або термінала 110 доступу. Такі параметри можуть приймати різні форми. Наприклад, в деяких варіантах виконання мережний вузол 114 може визначати параметри фракційного повторного використання для зменшення взаємних перешкод у висхідній і/або низхідній лінії зв'язку. Як тут відмічено, таке фракційне повторне використання може включати використання одного або більше перемежовувань HARQ, виколювання, частотний спектр або коди розширення. У деяких варіантах виконання мережний вузол 114 може визначати інші типи інформації керування взаємними перешкодами, такі як, наприклад, параметри потужності передачі і параметри ослаблення при прийомі. Приклади таких параметрів будуть більш детально описані нижче з посиланням на Фіг. 4-18. У деяких аспектах визначення параметрів взаємних перешкод можуть включати в себе визначення, як виділяти один або більше ресурсів. Наприклад, операції блока 402 можуть включати в себе визначення, як виділений ресурс (наприклад, частотний спектр і т. д.) може бути розділений для фракційного повторного використання. Крім того, визначення параметрів фракційного повторного використання може включати в себе визначення, в якій мірі виділений ресурс (наприклад, яка кількість чергувань HARQ і т. д.) може використовува 13 ти будь-яку одну з набору точок доступу (наприклад, точок з обмеженим доступом). Визначення параметрів фракційного повторного використання також може мати на увазі визначення того, в якій мірі ці ресурси можуть використовуватися набором точок доступу (наприклад, точок з обмеженим доступом). У деяких аспектах мережний вузол 114 може визначати параметри на основі прийнятої інформації, яка позначає, чи можливі взаємні перешкоди у висхідній або низхідній лінії зв'язку і, якщо вони існують, міру таких взаємних перешкод. Таку інформацію можна приймати з різних вузлів в системі (наприклад, точок доступу і/або терміналів доступу) і різними способами (наприклад, через канал зворотного зв'язку, через канали радіопередачі і тому подібне). Наприклад, в деяких випадках одна або більше точок доступу (наприклад, точка 104 доступу) може відстежувати висхідну і/або низхідну лінію зв'язку і передавати показник взаємних перешкод, детектованих по висхідній і/або низхідній лінії зв'язку в мережний вузол 114 (наприклад, періодично або по запиту). Як приклад попереднього випадку, точка 104 доступу може розраховувати силу сигналів по сигналах, які вона приймає з розташованих поряд терміналів доступу, які не асоційовані з (наприклад, які не відстежуються) точкою 104 доступу (наприклад, термінали 108 і 112 доступу), і передає це у вигляді звіту в мережний вузол 114. У деяких випадках, кожна з точок доступу в системі може генерувати показники навантаження, коли вони стикаються з відносно великим навантаженням. Такі показники можуть приймати форму, наприклад, біта зайнятості в 1xEV-DO, відносного каналу, що надається (RGCH (ВКН)), в 3GPP (Проект партнерства 3-го покоління), або деяку іншу відповідну форму. У звичайному сценарії точка доступу може передавати цю інформацію в свій асоційований термінал доступу через низхідну лінію зв'язку. Однак така інформація також може бути передана в мережний вузол 114 (наприклад, через канал зворотного зв'язку). У деяких випадках, один або більше терміналів доступу (наприклад, термінал 110 доступу) можуть відстежувати сигнали в низхідній лінії зв'язку і надавати інформацію на основі цього відстеження. Термінал 110 доступу може передавати таку інформацію в точку 104 доступу (наприклад, яка може передавати далі інформацію в мережний вузол 114) або в мережний вузол 114 (через точку 104 доступу). Інші термінали доступу в системі можуть передавати інформацію в мережній вузол 114 аналогічним чином. У деяких випадках, термінал 110 доступу може генерувати звіти про результати вимірювання (наприклад, на періодичній основі). У деяких аспектах такий звіт про результати вимірювання може означати, з яких точок доступу термінал 110 доступу приймає сигнали, показники сили сигналів, що приймаються, асоційовані з сигналами з кожної точки доступу (наприклад, Ес/Іо), втрати в лінії передачі для кожної з точок доступу або деякі інші відповідні типи інформації. У деяких випадках звіт про вимірювання може включати в себе інформа 95176 14 цію, що стосується будь-яких показників навантаження, які приймає термінал 110 доступу через низхідну лінію зв'язку. Мережний вузол 114 потім може використовувати інформацію з одного або більше звітів про вимірювання для визначення, чи знаходиться точка 104 доступу і/або термінал 110 доступу відносно близько до іншого вузла (наприклад, іншої точці доступу або терміналу доступу). Крім того, мережний вузол 114 може використовувати цю інформацію, для визначення, чи створює будь-який з цих вузлів взаємні перешкоди будь-якому іншому з цих вузлів. Наприклад, мережний вузол 114 може визначати силу сигналу, що приймається, у вузлі на основі потужності передачі вузла, який передає сигнали, і втрат на шляху передачі між цими вузлами. У деяких випадках термінал 110 доступу може генерувати інформацію, яка означає відношення сигнал/шум (наприклад, відношення сигналу і взаємних перешкод до шумів, SINR (ВСПШ)) в низхідній лінії зв'язку. Така інформація може містити, наприклад, показник якості каналу (CQI (ПЯК)), показник керування швидкістю передачі даних (DRC (КШД)) або деяку іншу відповідну інформацію. У деяких випадках, така інформація може бути передана в точку 104 доступу, і точка 104 доступу може передавати далі цю інформацію в мережний вузол 114 для використання при операціях керування взаємними перешкодами. У деяких аспектах мережний вузол 114 може використовувати таку інформацію для визначення, чи присутні взаємні перешкоди в низхідній лінії зв'язку, або для визначення, підвищується або зменшується рівень взаємних перешкод в низхідній лінії зв'язку. Як буде більш детально описано нижче, в деяких випадках інформацію, яка стосується взаємних перешкод, можна використовувати для визначення, як застосовувати фракційне повторне використання для зменшення взаємних перешкод. Як один приклад, CQI або іншу відповідну інформацію можна приймати на основі кожного чергування HARQ, в результаті чого можна визначати, які чергування HARQ асоційовані з найнижчим рівнем взаємних перешкод. Аналогічну технологію можна застосовувати для інших технологій фракційного повторного використання. Потрібно розуміти, що мережний вузол 114 може визначати параметри різними іншими способами. Наприклад, в деяких випадках мережний вузол 114 може випадково вибирати один або більше параметрів. Як представлено блоком 204, мережний вузол 114 (наприклад, контролер 326 зв'язку) передає визначені параметри керування взаємними перешкодами в точку 104 доступу. Як буде описано нижче, в деяких випадках точка 104 доступу використовує ці параметри і в деяких випадках точка 104 доступу передає далі ці параметри в термінал 110 доступу. У деяких випадках мережний вузол 114 може керувати взаємними перешкодами в системі шляхом визначення параметрів керування взаємними перешкодами, використовуваних двома або більше вузлами (наприклад, точками доступу і/або 15 терміналами доступу) в системі. Наприклад, у випадку схеми фракційного повторного використання, мережний вузол 114 може передавати різні (наприклад, взаємовиключальні) параметри керування взаємними перешкодами в сусідні точки доступу (наприклад, в точки доступу, які розташовані досить близько одна до одної так, що вони потенційно можуть створювати взаємні перешкоди). У конкретному прикладі, мережний вузол 114 може призначати перше чергування HARQ точці доступу 104 і призначати друге чергування HARQ точці 106 доступу. Таким чином, передача даних в одній точці з обмеженим доступом може, по суті, не створювати взаємні перешкоди з передачею даних в іншій обмеженій точці доступу. Аналогічні технології можна використовувати для інших схем фракційного повторного використання і для терміналів доступу в системі. Як представлено блоком 206, точка 104 доступу (наприклад, контролер 322 взаємних перешкод) визначає параметри керування взаємними перешкодами, які вона може використовувати або може передати в термінал 110 доступу. У випадках, коли мережний вузол 114 визначає параметри керування взаємними перешкодами для точки 104 доступу, така операція визначення може просто включати в себе прийом вказаних параметрів і/або витягання вказаних параметрів (наприклад, з пам'яті даних). У деяких випадках точка 104 доступу самостійно визначає параметри керування взаємними перешкодами. Ці параметри можуть бути аналогічні параметрам, описаним вище з посиланням на блок 202. Крім того, в деяких випадках ці параметри можуть бути визначені аналогічним чином, як описано вище в блоці 202. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) з термінала 110 доступу. Крім того, точка 104 доступу може відстежувати висхідну лінію зв'язку і/або низхідну лінію зв'язку для визначення взаємних перешкод для такої лінії зв'язку. Точка 104 доступу також може випадковим чином вибирати параметр. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення параметра керування взаємними перешкодами. Наприклад, в деяких випадках точка 104 доступу може зв'язуватися з точкою 106 доступу для визначення, які параметри використовуються точкою 106 доступу (і, таким чином, вибирає інші параметри), або може узгоджувати використання інших (наприклад, взаємовиключальних) параметрів. У деяких випадках, точка 104 доступу може визначати, чи може вона створювати перешкоду іншому вузлу (наприклад, на основі зворотного зв'язку CQI, який означає, що інший вузол використовує ресурс) і, якщо це так, визначати свої параметри керування взаємними перешкодами для зменшення таких потенційних взаємних перешкод. Як представлено блоком 208, точка 104 доступу (наприклад, контролер 328 зв'язку) може передавати параметри керування взаємними перешкодами або іншу взаємопов'язану інформацію в термінал 110 доступу. Наприклад, в деяких випад 95176 16 ках ця інформація може означати, як потрібно застосовувати фракційне повторне використання (наприклад, які чергування HARQ потрібно використовувати, яку спектральну маску потрібно використовувати і т. д.) по висхідній або низхідній лінії зв'язку між точкою 104 доступу і терміналом 110 доступу. У деяких випадках ця інформація може стосуватися керування потужністю (наприклад, визначає потужність передачі по висхідній лінії зв'язку). Як представлено блоками 210 і 212, точка 104 доступу може, таким чином, передавати в термінал 110 доступу по низхідній лінії зв'язку, або термінал 110 доступу може передавати в точку 104 доступу по висхідній лінії зв'язку. Тут точка 104 доступу може використовувати свої параметри керування взаємними перешкодами для передачі по низхідній лінії зв'язку і/або для прийому по висхідній лінії зв'язку. Аналогічно, термінал 110 доступу може враховувати ці параметри керування взаємними перешкодами при прийомі по низхідній лінії зв'язку або передачі по висхідній лінії зв'язку. У деяких варіантах виконання термінал 110 доступу (наприклад, контролер 306 взаємних перешкод) може визначати один або більше параметрів керування взаємними перешкодами. Такий параметр може використовуватися терміналом 110 доступу і/або може бути переданий (наприклад, за допомогою контролера 330 зв'язку) в точку 104 доступу (наприклад, для використання під час операцій з висхідною лінією зв'язку). Операції, що стосуються використання схеми фракційного повторного використання, в якій застосовується чергування HARQ, по висхідній лінії зв'язку або по низхідній лінії зв'язки будуть більш детально описані нижче з посиланням на Фіг. 4. У деяких аспектах система 100 може використовувати часове мультиплексування з розділенням часу, в результаті чого інформація може бути передана в одному або більше визначених часових інтервалах. Такі часові інтервали можуть приймати різні форми і/або вони можуть бути названі з використанням різної термінології. Як приклад, в різних варіантах виконання часовий інтервал може стосуватися або може називатися як кадр, підкадр, інтервал, інтервал часу передачі (ТТІ (ІЧП)), чергування HARQ і так далі. Як приклад, задану кількість часових інтервалів (наприклад, ТТІ) 1-16 можна відстежувати і використовувати для передачі по низхідній лінії зв'язку. Аналогічну схему можна використовувати для передачі даних по висхідній лінії зв'язку. На основі рівнів трафіку і асоційованих взаємних перешкод у відстежуваних і часових інтервалах, і на основі застосування однієї або більше описаних тут схем, передача по висхідній або низхідній лінії зв'язку може бути обмежена визначеною кількістю N інтервалів, де, наприклад, N=8, яка менше, ніж загальна кількість інтервалів М, де Μ дорівнює, наприклад, 16. У деяких аспектах така схема фракційного повторного використання може використовувати чергування HARQ. У звичайній системі lxEV-DO кожному процесу HARQ може бути призначений, наприклад, кожний четвертий підкадр, таким чином, що повторні пе 17 редачі HARQ вихідної передачі в підкадрі "n" виконують в інтервалах (n+4), (n+8), (n+12) і т. д. Як конкретний приклад, чергуванню 1 HARQ можуть бути призначені підкадри 1, 5, 9 і так далі. У випадку, якщо передача вихідних даних для чергування 1 HARQ у час підкадру 1 буде невдалою, негативний сигнал підтвердження (NACK) може бути переданий по взаємодоповнюючій лінії зв'язку (наприклад, висхідній лінії зв'язку, у випадку передачі по низхідній лінії зв'язку HARQ). Дані можуть бути потім повторно передані під час підкадру 5 того ж чергування 1 HARQ і після успішної передачі приймають сигнал підтвердження (АСК) (наприклад, через висхідну лінію зв'язку). Аналогічні операції можуть бути виконані, використовуючи інші процеси HARQ в інших чергуваннях 2, 3 і 4 HARQ. У деяких аспектах схема фракційного повторного використання може використовувати чергування HARQ для конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу) для передачі в різні моменти часу. Наприклад, перша точка доступу може передавати у час чергувань 1 і 2 HARQ, в той час як друга точка доступу передає у час чергувань 3 і 4 HARQ. В результаті, можна зменшити взаємні перешкоди, які в іншому випадку, могли б виникнути між вузлами. Як представлено блоком 402 на Фіг. 4, мережний вузол 114 (наприклад, компонент 338 системи керування HARQ контролера 320 взаємних перешкод) визначає, яку кількість чергувань HARQ можна використовувати в кожній точці доступу (наприклад, в наборі точок з обмеженим доступом). Наприклад, визначена кількість "N" чергувань HARQ менша, ніж загальна кількість "М" чергувань HARQ, асоційована для цього набору, може бути визначена на основі зворотного зв'язку, що стосується взаємних перешкод, з однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як описано вище з посиланням на Фіг. 2). Таким чином, в будь-який момент часу, кількість N низхідних (або висхідних) чергувань HARQ із загальної кількості Μ чергувань HARQ може бути визначена на основі активності в низхідній лінії зв'язку (або у висхідній лінії зв'язку) в сусідніх вузлах по Μ чергуваннях HARQ. N може бути фіксованим значенням або може бути визначено динамічно. У випадку, коли М=4, N може бути встановлено динамічно між мінімальним значенням Nmin, яке більше нуля, і максимальним значенням Nmax, яке менше 4. У деяких випадках значення N може бути визначено випадковим чином. Як правило, однак, значення N може бути вибране в спробі більш ефективно зменшити взаємні перешкоди між вузлами в системі. Визначення значення N може бути основане на різних критеріях. Наприклад, один критерій може стосуватися того, як використовуються точки доступу в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах заданої області, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які розташовані близько один до одного, можна використовувати менше значення N таким чином, щоб сусідні вузли менш ймовірно могли використовувати одні і ті ж 95176 18 чергування HARQ. І, навпаки, якщо є мала кількість вузлів в системі, більше значення N може бути визначене для поліпшення характеристик зв'язку (наприклад, пропускної здатності). Інший критерій може стосуватися трафіку (наприклад, об'єму трафіку, типу трафіку, вимог до якості обслуговування трафіку), оброблюваного точками доступу. Наприклад, деякі типи трафіку можуть бути в більшій мірі чутливими до взаємних перешкод, ніж інші типи трафіків. У такому випадку можна використовувати менше значення N. Крім того, деякі типи трафіку можуть встановлювати більш суворі вимоги до пропускної здатності (але мають меншу чутливість до взаємних перешкод), в результаті чого може використовуватися більше значення N. У деяких випадках мережний вузол 114 може визначати значення N на основі прийнятої інформації, яка стосується взаємних перешкод (наприклад, як описано з посиланням на Фіг. 2). Наприклад, кількість точок доступу, чутних заданим терміналом доступу, і відносна близькість точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, що приймаються з термінала доступу. Таким чином, мережний вузол 114 може визначати, чи може створювати взаємні перешкоди передача в даному стільнику (наприклад, обмеженою точкою доступу або її асоційованимитерміналами доступу) для сусідніх стільників і відповідним чином визначати число N. Мережний вузол 114 також може визначати число N на основі інформації про взаємні перешкоди, яка приймається з однієї або більше точок доступу (наприклад, як описано з посиланням на Фіг. 2). Наприклад, якщо значення взаємних перешкод велике, може бути визначене більш низьке значення N. Таким чином, кількість чергувань HARQ, використовуваних заданою точкою доступу, може бути зменшена, в результаті чого зменшується імовірність взаємних перешкод для кожного набору з N чергувань HARQ із загальної кількості Μ чергувань HARQ. Як представлено блоком 404, в деяких випадках мережний вузол 114 може визначати визначені чергування HARQ, які повинні використовуватися конкретними точками доступу. Наприклад, мережний вузол 114 може визначати величину взаємних перешкод, яка може бути видна для кожного з Μ чергувань HARQ для заданої точки доступу, і призначати чергування HARQ, що мають більш низьке значення взаємних перешкод, для цієї точки доступу. У конкретному прикладі, мережний вузол 114 може визначати, що передача даних по низхідній лінії зв'язку точкою доступу 106 по двох чергуваннях HARQ (наприклад, чергуваннях 3 і 4), які вона використовує, може створювати перешкоду для прийому в терміналах доступу, асоційованих з точкою 104 доступу. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод по низхідній лінії зв'язку, яку мережний вузол може запитувати, як описано тут. Мережний вузол 114 може потім призначати чергування 1 і 2 HARQ для використання точкою 104 доступу. 19 Як відмічено вище, визначення взаємних перешкод для кожного чергування HARQ може бути основане на сигналах, що приймаються мережним вузлом 114. Наприклад, імовірність взаємних перешкод між вузлами може бути визначена на основі одного або більше звітів про вимірювання, прийнятих з одного або більше терміналів доступу, як описано тут. Крім того, для низхідної лінії зв'язку, термінали доступу в системі можуть генерувати показник якості каналу (CQI) або інформацію про керування швидкістю передачі даних (DRC) для кожного чергування HARQ (наприклад, для кожного ТТІ в 3GPP) і передавати цю інформацію далі в мережний вузол 114. Також, для низхідної лінії зв'язку, термінал доступу може відстежувати низхідну лінію зв'язку і надавати інформацію, що стосується взаємних перешкод, для кожного чергування HARQ (наприклад, для кожного ТТІ). Аналогічно, для висхідної лінії зв'язку термінал доступу може відстежувати висхідну лінію зв'язку і надавати інформацію, що стосується взаємних перешкод, на основі кожного чергування HARQ (наприклад, для кожного ТТІ). У деяких випадках (наприклад, зворотний зв'язок DRC в 3GPP2), зворотний зв'язок з термінала доступу може не забезпечувати дозвіл для кожного чергування HARQ. У такому випадку можна використовувати зворотний зв'язок ACK/NACK або деякі інші типи зворотного зв'язку для ідентифікації необхідного набору чергувань HARQ. У іншому прикладі, швидкість передачі даних по низхідній лінії зв'язку можна регулювати для заданого чергування HARQ для визначення швидкості передачі даних, при якій термінал доступу може успішно декодувати дані (наприклад, з заданою точністю). На основі найкращої швидкості передачі даних, визначеної для кожного чергування HARQ, може бути зроблене припущення, яке чергування HARQ буде забезпечувати найкращу робочу характеристику для даної точки доступу. Як альтернатива, може використовуватися централізована схема вибору чергування HARQ (наприклад, у випадку, коли мережний вузол призначає чергування HARQ для сусідніх вузлів, як описано тут). У деяких аспектах призначення визначених чергувань HARQ мережним вузлом 114 може залежати від того, чи синхронізований відповідний трафік по висхідній або низхідній лінії зв'язку. Така синхронізація може бути досягнута, наприклад, використовуючи таке регулювання, як Tau-DPCH (Тау-ВФК) (де DPCH стосується виділеного фізичного каналу), або деяку іншу відповідну схему синхронізації. У деяких аспектах мережний вузол 114 може призначати послідовні чергування HARQ для заданих точок доступу. Таким чином, у випадку, коли трафік по висхідній або низхідній лінії зв'язку різних вузлів не синхронізований, щонайменше ділянка виділених чергувань HARQ може не зазнавати впливу взаємних перешкод. Як приклад, якщо чергування 1-4 HARQ призначені для першої точки доступу і чергування 5-8 HARQ призначені для другої точки доступу, ці точки доступу не будуть зазнавати взаємних перешкод з іншої точки доступу щонайменше по трьох чергуваннях HARQ, на 95176 20 віть якщо часова послідовність роботи точок доступу не буде синхронізована. Як представлено блоком 406, мережний вузол 114 потім передає параметри чергування HARQ, які він визначив, в одну або більше точок доступу. Наприклад, мережний вузол 114 може передавати призначення, специфічне для вузла, в кожну точку доступу, або мережний вузол 114 може передавати загальне призначення у всі точки доступу з набору точок доступу. Як представлено блоком 408, точка 104 доступу (наприклад, компонент 340 керування HARQ контролера 322 взаємних перешкод) визначає чергування HARQ, яке він буде використовувати для передачі даних по висхідній або низхідній лінії зв'язку. Тут точка 104 доступу приймає значення N мережного вузла 114. У випадку, коли мережний вузол 114 призначає чергування HARQ, які повинні використовуватися точкою 104 доступу, точка 104 доступу може просто використовувати ці чергування HARQ. У деяких випадках, точка 104 доступу може випадково вибирати параметр. Якщо чергування HARQ не будуть призначені мережним вузлом 114 або вибрані випадково, точка 104 доступу може визначати, яке з N чергувань HARQ використовувати, на основі відповідних критеріїв. Спочатку, таке визначення, таким чином, основане (наприклад, обмежене) на значенні N. В деяких випадках точка 104 доступу може визначати або адаптувати N (наприклад, на основі критеріїв, описаних вище). У деяких випадках точка 104 доступу може вибирати чергування HARQ, асоційовані з найнижчим рівнем перешкод. Тут точка 104 доступу може визначати, яке з чергувань HARQ потрібно використовувати, аналогічно тому, як описано вище. Наприклад, точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQI, DRC) з термінала 110 доступу. Крім того, точка 104 доступу може відстежувати висхідну і/або низхідну лінію зв'язку для визначення рівня взаємних перешкод по такій лінії зв'язку. Наприклад, коли точка 104 доступу знаходиться в стані очікування, вона може відстежувати взаємні перешкоди (навантаження) по висхідній лінії зв'язку, що надходять з джерел, які знаходяться за межами стільника. Таким чином, точка 104 доступу може вибирати чергування HARQ, які забезпечують мінімальну взаємну перешкоду від джерел, що знаходяться за межами стільника. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення чергувань HARQ, які вона буде використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, взаємовиключальних) чергувань HARQ. Як представлено блоком 410, точка 104 доступу може визначати зміщення за часом для використання передачі по низхідній або висхідній лінії зв'язку. Наприклад, точка 104 доступу може постійно відстежувати лінію зв'язку протягом визначеного періоду часу для приблизного визначення, коли сусідній вузол починає і закінчує свої передачі. Таким чином, точка 104 доступу може визнача 21 ти (наприклад, виконувати оцінку) часових характеристик часових інтервалів сусіднього вузла. Точка доступу може потім синхронізувати часові характеристики часових інтервалів своєї висхідної або низхідної ліній зв'язку за цим часом. У деяких аспектах це може мати на увазі визначення параметра Tau-DPCH. У деяких випадках (наприклад, 3GPP), точки доступу можуть синхронізувати свої часові характеристики (наприклад, часові характеристики HSPDSCH), використовуючи вирівнювання за часом своїх Р-ССРСН (П-ЗФКК, первинні загальні фізичні канали керування). Така синхронізація може бути досягнута, наприклад, шляхом використання компонентів GPS (ГСН, глобальна система навігації) в кожній точці доступу, сигналів синхронізації за часом між точками доступу (які можуть бути відносно ефективними для сусідніх точок доступу, наприклад, що знаходяться на відстані десятків метрів одна від одної) або деякої іншої технології. У деяких випадках (наприклад, в HSDPA (ВШППН, високошвидкісної пакетної передачі в низхідній лінії зв'язку)), рівень службових даних може бути відносно великим і не ортогональним до трафіку. Тут можна використовувати передачу або прийом з перервами (DTX або DRX), в результаті чого службові дані не будуть передані під час періоду DTX/DRX. У таких випадках передача для ССРСН і ЕНІСН може бути врахована, і термінали доступу можуть бути сконфігуровані з урахуванням низьких значень вимірювання Ес/Іо в СРІСН, які вони можуть бачити з точок доступу, що використовують DTX/DRX. Як представлено блоком 412, точка 104 доступу може передавати повідомлення в асоційований термінал доступу для інформування термінала доступу, які чергування HARQ потрібно використовувати для висхідної або низхідної ліній зв'язку. У деяких варіантах виконання точка 104 доступу може використовувати E-AGCH (поліпшений абсолютний канал, що надається) або деякий інший аналогічний механізм для передачі призначень чергувань HARQ в свої асоційовані термінали доступу. Наприклад, точка 104 доступу може встановлювати Xags=1 для вказівки, які ТТІ (ІПТ, ідентифікація передавального термінала) повинен використовувати термінал доступу. Крім того, точка 104 доступу може передавати показник зміщення за часом (наприклад, Tau-DPCH), визначений в блоці 410, в термінал доступу. Таким чином, точка доступу може планувати передачу даних (по висхідній або низхідній лініях зв'язку) для кращих N чергувань HARQ серед доступних Μ чергувань HARQ (блок 414). Параметри чергувань HARQ (наприклад, N і конкретні чергування HARQ, використовувані даним вузлом), описані вище, можуть бути відрегульовані з перебігом часу. Наприклад, інформація, описана вище, може збиратися періодично і параметри можуть бути відрегульовані відповідним чином (наприклад, використовуючи гістерезис і/або повільну фільтрацію, якщо це потрібно). Таким чином, чергування HARQ можуть використовуватися з урахуванням поточних умов взаємних перешкод в системі. 95176 22 У деяких варіантах виконання чергування HARQ можуть бути виділені ієрархічним чином. Наприклад, якщо жодна з точок доступу не буде розгорнута в області обслуговування точки макродоступу, повний набір чергувань HARQ (наприклад, 8) може бути виділений для точки макродоступу. У випадку точок з обмеженим доступом, які розгорнуті в зоні обслуговування точки макродоступу, однак, одна частина чергувань HARQ (наприклад, 5) може бути виділена для зони охоплення макродоступу і інша частина чергувань HARQ (наприклад, 3) може бути виділена для точок з обмеженим доступом. Чергування HARQ, виділені для точок з обмеженим доступом, можуть бути потім призначені обмеженим точкам доступу (наприклад, N=1), як описано вище. Кількість чергувань HARQ, що виділяються таким чином, може бути визначена (наприклад, фіксованим чином або динамічно відрегульована) на основі різних критеріїв, як описано тут (наприклад, використання точок з обмеженим доступом, трафік, взаємні перешкоди і т. д.). Наприклад, по мірі того, як кількість точок з обмеженим доступом в системі або кількість трафіку в точках з обмеженим доступом збільшується, кількість чергувань HARQ, що виділяються для цих точок доступу, може збільшуватися. Розглянемо тепер Фіг. 5 і 6, на яких будуть більш детально описані операції, що стосуються використання схеми для зміни потужності передачі (наприклад, потужності передачі по низхідній лінії зв'язку) протягом часу, для зменшення взаємних перешкод. У деяких аспектах такі схеми включають в себе визначення профілю потужності передачі, такого як профіль 602, показаний на Фіг. 6, який визначає різні рівні потужності з перебігом часу. Такий профіль може приймати різні форми і може бути визначений різними способами. Наприклад, в деяких випадках профіль може містити набір значень, які визначають потужність передачі для різних точок часу. У деяких випадках профіль може бути визначений за допомогою рівняння (наприклад, синусоїдальна форма коливань). У деяких аспектах профіль може бути періодичним. Як показано на Фіг. 6, максимальне значення (МАХ), мінімальне значення (MIN) і період 604 можуть бути визначені для профілю. Профіль потужності передачі можна використовувати для керування потужністю передачі різними шляхами. Наприклад, в деяких випадках профіль потужності передачі використовують для керування загальною потужністю передачі. У деяких варіантах виконання канали для передачі службових даних (наприклад, СРІСН і т. д.) і виділені канали можуть працювати з постійною потужністю. Залишок потужності відповідно до профілю потужності передачі може бути потім розділений між іншими каналами (наприклад, HS-SCCH і HSPDSCH). У деяких варіантах виконання канали передачі службових даних можуть бути масштабовані. Як описано більш детально нижче, в деяких аспектах фракційне повторне використання на основі потужності передачі може бути досягнуте шляхом використання профілю потужності передачі. Наприклад, сусідні точки доступу можуть ви 23 користовувати один і той же профіль (або аналогічний профіль), але можуть виконувати це на основі різних фаз профілю. Наприклад, перша точка доступу може виконувати передачу відповідно до профілю, показаного на Фіг. 6, в той час як друга точка доступу може виконувати передачу, використовуючи той же профіль, зсунутий на 180 градусів. Таким чином, коли перша точка доступу передає з максимальною потужністю, друга точка доступу може передавати з мінімальною потужністю. Як представлено блоком 502 на Фіг. 5, мережний вузол 114 (наприклад, компонент 342 керування профілем контролера 320 взаємних перешкод) визначає (наприклад, вказує) інформацію про профіль потужності передачі, який повинен використовуватися для бездротового зв'язку (наприклад, по низхідній лінії зв'язку). Така інформація може включати в себе, наприклад, такі параметри, як профіль потужності передачі, початкові мінімальні і максимальні значення і початкове значення періоду. У деяких випадках один або більше з цих параметрів можуть бути визначені попередньо або можуть визначатися випадково. Однак, як правило, ці параметри вибирають в спробі більш ефективно зменшити взаємні перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або більше звітів про вимірювання з одного або більше терміналів доступу, один або більше звітів від однієї або більше точок доступу відносно CQI, переданих із звітом одним або більше асоційованими терміналами доступу, кількість активних терміналів доступу і середній трафік по низхідній лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). Як конкретний приклад, визначення параметра профілю потужності передачі може бути основане на тому, як точки доступу розгорнуті в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах заданої області, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які розташовані близько один до одного, параметри можуть бути визначені таким чином, що сусідні вузли будуть менш ймовірно передавати з великою потужністю одночасно. Як приклад, профіль потужності передачі може бути сформований таким чином, що задана точка доступу може передавати приблизно з максимальною потужністю протягом відносно короткого періоду часу. Таким чином, профіль потужності передачі може забезпечити адекватну ізольованість, коли велика кількість фазових значень (наприклад, 60 градусів, 120 градусів і т. д.) використовується різними вузлами в системі спільно з профілем потужності передачі. І, навпаки, якщо існує мала кількість вузлів в системі, можуть бути визначені параметри для поліпшення характеристик зв'язку (наприклад, пропускної здатності). Як приклад, профіль потужності передачі може бути сформований таким чином, що дана точка доступу може передавати приблизно з максимальною потужністю протягом більш тривалого періоду часу. 95176 24 Різні рівні ізольованості між сусідніми точками доступу (наприклад, стільниками) також можуть бути досягнуті шляхом регулювання величин мінімального і максимального параметрів. Наприклад, більше відношення максимального до мінімального значень забезпечує кращу ізольованість за рахунок більш тривалих періодів часу, коли термінал доступу передає з більш низьким рівнем потужності. Параметр профілю потужності передачі може бути визначений на основі трафіку (наприклад, навантаження трафіку, типів трафіку, вимог якості до послуг трафіку), оброблюваного точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до взаємних перешкод, ніж інші типи трафіку. У такому випадку можна використовувати параметр (наприклад, профіль потужності передачі або відношення максимальної до мінімальної величини), який забезпечує більш високу ізольованість (наприклад, як описано вище). Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але меншу чутливість до рівня взаємних перешкод), в результаті чого можна використовувати профіль потужності передачі, який забезпечує більшу кількість передач з більш високими рівнями потужності (наприклад, як описано вище). У деяких випадках мережний вузол 114 може визначати параметри профілю потужності передачі на основі прийнятої інформації, що стосується взаємних перешкод (наприклад, зворотний зв'язок з однієї або більше точок доступу і/або терміналів доступу в системі, як описано вище з посиланням на Фіг. 2). Наприклад, кількість точок доступу, чутних даним терміналом доступу, і відносна близькість цих точок доступу до термінала доступу можуть бути визначені на основі звітів про результати вимірювань, прийнятих з термінала доступу. Таким чином, мережний вузол 114 може визначати, чи можуть передачі в даному стільнику (наприклад, асоційованому з точкою з обмеженим доступом) надавати перешкоду для сусіднього стільника і регулювати параметри профілю потужності відповідним чином. Мережний вузол 114 також може визначати параметри на основі інформації про взаємні перешкоди, прийнятої з однієї або більше точок доступу (наприклад, як описано з посиланням на Фіг. 2). У деяких варіантах виконання параметр періоду може бути визначений на основі компромісу між чутливістю до будь-якої затримки даних додатку (наприклад, VoIP, передача голосу по Інтернет) і фільтрацією/затримкою CQI/DRC (наприклад, затримкою від моменту вимірювання SINR до моменту часу, коли результат стає ефективним в планувальнику трафіку для точки доступу). Наприклад, якщо стільники обробляють великі об'єми трафіку VoIP, період може бути встановлений так, щоб він відповідав періодичності пакетів VoIP. У деяких випадках, період в діапазоні 50-100 мс може бути відповідним. У деяких варіантах виконання параметр періоду може бути визначений на основі кількості обслуговуваних терміналів доступу. 25 Як представлено блоком 504, в деяких випадках мережний вузол 114 може визначати специфічне значення зміщення фази, яке потрібно використовувати у визначених точках доступу. Наприклад, мережний вузол 114 може визначати величину взаємних перешкод, яку можна бачити в заданій точці доступу, коли вона використовує різні значення зміщення фази (наприклад, на основі звітів CQI, прийнятих для кожного ТТІ). Зміщення фази, асоційоване з найнижчим рівнем перешкод в цій точці доступу, потім може бути призначене для цієї точки доступу. Мережний вузол 114 також може призначати значення зміщення фази для сусідніх вузлів таким чином, щоб зменшити взаємні перешкоди між вузлами. Як конкретний приклад, мережний вузол 114 може визначати, що передача по низхідній лінії зв'язку точкою 106 доступу може створювати перешкоди для прийому в терміналі доступу, асоційованому з точкою доступу 104. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод в низхідній лінії зв'язку, яку мережний вузол 114 може запитувати, як описано тут. Мережний вузол 114 може потім призначати різні (наприклад, зі зміщенням фази на 180 градусів) значення зміщення фази для точок 104 і 106 доступу. Як представлено блоком 506, мережний вузол 114 потім передає інформацію про профіль потужності, яку він визначив для однієї або більше точок доступу. Тут мережний вузол 114 може передавати призначення, специфічне для вузла в кожній точці доступу, або мережний вузол 114 може передавати загальне призначення у всі точки доступу в наборі точок доступу. Як представлено блоками 508 і 510, точка 104 доступу (наприклад, компонент 344 керування профілем контролера 322 взаємних перешкод) визначає параметри профілю потужності передачі, які вона буде використовувати для передачі даних по низхідній лінії зв'язку. У випадку, коли мережний вузол 114 призначив всі параметри профілю потужності передачі, які повинні використовуватися точкою 104 доступу, точка 104 доступу може просто використовувати ці параметри. У деяких випадках, точка 104 доступу може випадковим чином вибирати параметр (наприклад, зміщення фази). Якщо всі параметри не будуть призначені мережним вузлом 114 або вибрані випадково, точка 104 доступу може визначити, які параметри потрібно використовувати, на основі відповідних критеріїв. У типовому випадку точка доступу може реалізовувати алгоритм відстеження для динамічного визначення значення зміщення фази, для використання спільно з профілем потужності передачі, мінімумом, максимумом і параметрами періоду точки 104 доступу, які приймаються з мережного вузла 114. У деяких випадках точка 104 доступу може вибирати значення зміщення фази, яке асоційоване з найменшими взаємними перешкодами. Тут точка 104 доступу може визначати, яке значення зміщення фази потрібно використовувати, аналогічно тому, як описано вище. Наприклад, в блоці 508 95176 26 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання, CQT, DRC) з термінала 110 доступу і/або точка 104 доступу може відстежувати лінію зв'язку для визначення взаємних перешкод в лінії зв'язку. Як приклад, в останньому випадку, коли точка 104 доступу знаходиться в неробочому стані, вона може відстежувати взаємні перешкоди (навантаження) за межами стільника по низхідній лінії зв'язку. Таким чином, точка 104 доступу може вибирати значення зміщення фази, яке забезпечує мінімальний рівень взаємних перешкод, що надходять з джерел, розташованих за межами стільника в блоці 510. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення значення зміщення фази. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, не в фазі) значень зміщення фази. У такому випадку операції блока 508 можуть не виконуватися. Як представлено блоком 512, точка доступу виконує передачу по низхідній лінії зв'язку на основі поточного профілю потужності передачі. Таким чином, потужність передачі може змінюватися з перебігом часу так, щоб можна було зменшити взаємні перешкоди з сусідніми вузлами. Параметри профілю потужності передачі (наприклад, максимум, мінімум і параметри періоду, визначені мережним вузлом 114), описані вище, можна регулювати з перебігом часу. Наприклад, інформацію, описану вище, можна збирати на періодичній основі, і параметри можуть бути відрегульовані відповідно до цього (наприклад, з гістерезисом і/або повільною фільтрацією, якщо це потрібно). Таким чином, потужністю передачі терміналів доступу в системі можна керувати так, щоб враховувати різні умови взаємних перешкод в системі. Наприклад, якщо взаємні перешкоди збільшуються в певному вузлі (наприклад, як визначено по звіту CQI), параметри максимальної потужності можуть бути зменшені. У спрощеному варіанті maximum_i встановлюють рівним minimum_i для кожної точки point_і доступу. Мережний вузол 114 може потім спробувати встановити ці значення так, щоб забезпечити таке ж (або, по суті, таке ж) середнє CQI в кожному стільнику, яке може бути досягнуте, використовуючи вимірювання Ес_і, j/Io в кожному терміналі доступу terminal_i з кожної точки доступу point_і. Розглянемо тепер Фіг. 7 і 8, тут будуть детально описані операції, що стосуються використання схеми для зміни ослаблення при прийомі (наприклад, ослаблення у висхідній лінії зв'язку) з перебігом часу для зменшення взаємних перешкод. У деяких аспектах така схема включає в себе визначення профілю ослаблення при прийомі, такого як профіль 802, показаний на Фіг. 8, який визначає різні рівні ослаблення з перебігом часу. Такий профіль може приймати різні форми і може бути визначений різними шляхами. Наприклад, в деяких випадках профіль може містити набір значень, які визначають ослаблення при прийомі для різних точок у часі. У деяких випадках профіль може бути визначений за допомогою рівняння (на 27 приклад, синусоїдальної форми коливання). Як показано на Фіг. 8, максимальне значення (МАХ), мінімальне значення (MIN) і період 804 можуть бути визначені для профілю. Як більш детально описано нижче, в деяких аспектах фракційне повторне використання на основі ослаблення при прийомі може бути досягнуте шляхом використання профілю ослаблення при прийомі. Наприклад, сусідні точки доступу можуть використовувати один і той же профіль (або аналогічний профіль), але працювати на основі різних фаз профілю. Наприклад, перша точка доступу може виконувати прийом відповідно до профілю, показаного на Фіг. 8, в той час як друга точка доступу може виконувати прийом, використовуючи той же профіль зі зсувом на 180 градусів. Таким чином, коли перша точка доступу приймає з максимальним ослабленням, друга точка доступу може приймати з мінімальним ослабленням. Як представлено в блоці 702 на Фіг. 7, мережний вузол 114 (наприклад, компонент 342 профілю контролера 320 взаємних перешкод) визначає інформацію профілю ослаблення при прийомі, використовувану для бездротового прийому (наприклад, через висхідну лінію зв'язку). Така інформація може включати в себе, наприклад, параметри, такі як профіль ослаблення при прийомі, початкові мінімальні і максимальні значення і початкове значення періоду. У деяких випадках один або більше з цих параметрів можуть бути попередньо визначені або можуть визначатися випадково. Як правило, однак, ці параметри вибирають в спробі більш ефективно зменшити взаємні перешкоди між вузлами в системі. Визначення цієї інформації може бути основане на різних критеріях, таких як, наприклад, один або більше звітів про вимірювання з одного або більше терміналів доступу, один або більше звітів від однієї або більше точок доступу відносно CQI, що передаються в звітах одним або більше асоційованими терміналами доступу, кількість активних терміналів доступу і середній трафік по висхідній лінії зв'язку в кожній точці доступу (наприклад, в кожному стільнику). У конкретному прикладі, визначення параметра профілю ослаблення при прийомі може бути основане на тому, як точки доступу розгорнуті в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах заданої області, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, які розташовані близько один до одного, параметри можуть бути визначені таким чином, що сусідні вузли, менш ймовірно, можуть виконувати прийом на високому рівні ослаблення одночасно. Як приклад, профіль ослаблення при прийомі може бути сформований таким чином, що задана точка доступу може приймати на рівні, близькому до максимального рівня ослаблення, за відносно короткий період часу. Таким чином, профіль ослаблення при прийомі може забезпечити адекватну ізольованість, коли велика кількість значень фази (наприклад, 60 градусів, 120 градусів і т. д.) використовується різними вузлами в системі спільно з профілем ослаблення при прийомі. І, навпаки, як 95176 28 що існує мала кількість вузлів в системі, параметри можуть бути визначені для поліпшення характеристик при передачі даних (наприклад, пропускної здатності). Як приклад, профіль ослаблення при прийомі може бути сформований таким чином, щоб задана точка доступу могла приймати на максимальному рівні або близько до максимального рівня ослаблення протягом більш тривалого періоду часу. Різні рівні ізольованості між сусідніми точками доступу (наприклад, стільниками) також можуть бути досягнуті шляхом регулювання величин і мінімального і максимального параметрів. Наприклад, більше відношення максимального і мінімального значень забезпечує кращу ізольованість за рахунок більш тривалих періодів часу, коли термінал доступу приймає на більш низькому рівні ослаблення. Параметр профілю ослаблення при прийомі може бути визначений на основі трафіку (наприклад, навантаження трафіку, типів трафіку, вимог до якості послуги трафіку), оброблюваного точками доступу. Наприклад, деякі типи трафіку можуть бути більш чутливими до взаємних перешкод, ніж інші типи трафіку. У такому випадку можна використовувати параметр (наприклад, профіль ослаблення при прийомі або відношення максимального і мінімального значень), який забезпечує більш високу ізольованість (наприклад, як описано вище). Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але можуть бути менш чутливими до взаємних перешкод), в результаті чого можна використовувати профіль ослаблення при прийомі, який забезпечує більшу кількість передач при більш високих рівнях ослаблення (наприклад, як описано вище). У деяких випадках мережний вузол 114 може визначати параметри профілю ослаблення при прийомі на основі прийнятої інформації, яка стосується взаємних перешкод (наприклад, зворотного зв'язку з однієї або більше точок доступу і/або терміналів доступу в системі, як описано вище з посиланням на Фіг. 2). Наприклад, кількість точок доступу, чутних заданим терміналом доступу, і відносна близькість цих точок доступу до термінала доступу можуть бути визначені на основі звітів про вимірювання, прийнятих з термінала доступу. Таким чином, мережний вузол 114 може визначити, чи можуть передачі у визначеному стільнику (наприклад, асоційовані з точкою з обмеженим доступом) створювати перешкоду для сусіднього стільника і регулювати відповідним чином параметри профілю ослаблення. Мережний вузол 114 також може визначати параметри на основі інформації про взаємні перешкоди, яка приймається з однієї або більше точок доступу (наприклад, як описано з посиланням на Фіг. 2). У деяких варіантах виконання параметри періоду можуть бути визначені на основі компромісу між чутливістю до будь-якої затримки даних додатку (наприклад, VoIP) і фільтрації/затримки в каналі керування низхідною лінією зв'язку (наприклад, CQI/DRC, канал АСK і т. д.), як описано вище. Як представлено в блоці 704, в деяких випадках мережний вузол 114 може визначати конкретні 29 значення зміщення фази і/або інші параметри, описані вище, які повинні використовуватися у визначених точках доступу. Наприклад, мережний вузол 114 може визначати величину взаємних перешкод, які можуть бути видні в даній точці доступу, коли вона використовує різні значення зміщення фази. Зміщення фази, асоційоване з найнижчим рівнем взаємних перешкод в цій точці доступу, може бути потім призначене для цієї точки доступу. Мережний вузол 114 також може призначати значення зміщення фази для сусідніх вузлів так, щоб зменшити взаємні перешкоди між вузлами. Як конкретний приклад, мережний вузол 114 може визначати, що передача даних по висхідній лінії зв'язку терміналом доступу 112 може створювати перешкоду для прийому в точці 104 доступу. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод у висхідній лінії зв'язку, яку мережний вузол 114 може запитувати, як описано тут. Мережний вузол 114 може потім призначати різні (наприклад, на 180 градусів, відмінності фази) значення зміщення фази для точок 104 і 106 доступу. Як представлено блоком 706, мережний вузол 114 потім передає інформацію про профіль ослаблення, яку він визначив в одній або більше точках доступу. Тут мережний вузол 114 може передавати призначення, специфічне для вузла, для кожної точки доступу, або мережний вузол 114 може передавати загальне призначення для всіх точок доступу в наборі точок доступу. Як представлено блоками 708 і 710, точка 104 доступу (наприклад, компонент 344 профілю контролера 322 взаємних перешкод) визначає параметри профілю ослаблення при прийомі, які вона буде використовувати для передачі даних по висхідній лінії зв'язку. У випадку, коли мережний вузол 114 призначає всі параметри профілю ослаблення при прийомі, які повинні використовуватися в точці 104 доступу, точка 104 доступу може просто використовувати ці параметри. У деяких випадках, точка 104 доступу може випадково вибирати параметр (наприклад, зміщення фази). Якщо всі параметри не були призначені мережним вузлом 114 або вибрані випадково, точка 104 доступу може визначати, які параметри потрібно використовувати, на основі відповідних критеріїв. У типовому випадку точка доступу може реалізовувати алгоритм відстеження для динамічного визначення значення зміщення по фазі, яке потрібно використовувати спільно з профілем ослаблення при прийомі, мінімумом, максимумом і параметрами періоду, які точка 104 доступу прийняла з мережного вузла 114. У деяких випадках точка 104 доступу може вибирати значення зміщення фази, яке асоційоване з найнижчим рівнем взаємних перешкод. Тут точка 104 доступу може визначати, яке значення зміщення фази використовувати, аналогічно тому, як описано вище. Наприклад, в блоці 708 точка 104 доступу може приймати інформацію (наприклад, звіти про вимірювання) з термінала 110 доступу, і/або точка 104 доступу може відстежувати лінію зв'язку для визначення взаємних перешкод в лінії 95176 30 зв'язку. Як приклад, в останньому випадку, коли точка 104 доступу знаходиться в неробочому стані, вона може відстежувати рівень взаємних перешкод (навантаження), що надходять з джерела, яке знаходиться за межами стільника, по висхідній лінії зв'язку. Таким чином, точка 104 доступу може вибирати значення зміщення фази, яке забезпечує мінімальну перешкоду від джерела, що знаходиться за межами стільника, в блоці 710. У деяких випадках точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, для визначення значення зміщення по фазі. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, не в фазі) значень зміщення фази. У такому випадку операції в блоці 708 можуть не виконуватися. Як представлено в блоці 712, точка доступу виконує прийом по висхідній лінії зв'язку на основі поточного профілю ослаблення при прийомі (наприклад, шляхом застосування профілю ослаблення для сигналів, що приймаються). Таким чином, ослаблення при прийомі може змінюватися з перебігом часу так, що це дозволяє зменшити взаємні перешкоди з сусідніми вузлами. Описані вище параметри профілю ослаблення при прийомі (наприклад, максимум, мінімум і параметри періоду, визначені мережним вузлом 114) можуть бути відрегульовані з перебігом часу. Наприклад, інформація, описана вище, може бути зібрана на періодичній основі, і параметри можна регулювати, відповідно (наприклад, з гістерезисом і/або повільною фільтрацією, якщо потрібно). Таким чином, ослабленням при прийомі терміналів доступу в системі можна керувати так, щоб враховувати поточні умови взаємних перешкод в системі. Наприклад, величина ослаблення (наприклад, максимальне ослаблення) може бути збільшена при збільшенні рівня потужності сигналу, що приймається, в одній або більше точках доступу. У спрощеному випадку maximum_i встановлюють рівним minimum_i для кожної точки point_і доступу і керують аналогічно тому, як описано вище. Нижче, з посиланням на Фіг. 9 і 10, будуть більш детально описані операції, що стосуються використання схеми фракційного повторного використання, в яких застосовується вибірна передача (наприклад, виколювання) по висхідній або низхідній лінії зв'язку. Як відмічено вище, система може виконувати передачу протягом одного або більше визначених часових інтервалів, які в різних варіантах виконання можуть стосуватися або можуть бути віднесені до кадру, підкадру, інтервалу, інтервалу часу передачі (ТТІ), чергування HARQ і так далі. У деяких аспектах схема фракційного повторного використання може мати на увазі конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу) для виключення передачі під час ділянки одного або більше часових інтервалів передачі. Наприклад, перша точка доступу може виконувати передачу під час першої ділянки (наприклад, частини або всього підкадру) часового інтервалу, в той час як друга точка доступу передає під час другої ділянки (наприклад, іншої части 31 ни підкадру або повністю в іншому підкадрі) часового інтервалу. В результаті, взаємні перешкоди, які в іншому випадку виникли б між вузлами, можуть бути зменшені. У деяких аспектах визначення, чи повинен вузол утриматися від передачі під час визначеної частини часового інтервалу, може включати в себе визначення того, наскільки рівні взаємних перешкод присутні в різних ділянках часового інтервалу. Наприклад, вузол може утриматися від передачі в ті частини часового інтервалу, які асоційовані з більш високою взаємною перешкодою. Розглянемо спочатку Фіг. 9, на якій представлений у вигляді блока 902 мережний вузол 114 (наприклад, компонент 346 керування часовим інтервалом контролера 320 взаємних перешкод) або деякий інший відповідний об'єкт, який може визначати, як даний часовий інтервал передачі або набір часових інтервалів передачі потрібно розділити на ділянки так, щоб різні вузли могли вибірно стримуватися від передачі протягом однієї або більше з цих ділянок часових інтервалів. Це може включати в себе, наприклад, визначення таких параметрів, як структура кожної ділянки часового інтервалу, кількість ділянок часового інтервалу, розмір кожної ділянки часового інтервалу і місцеположення кожної ділянки часового інтервалу. Тут потрібно розуміти, що дана ділянка часового інтервалу може бути визначена так, що вона буде включати в себе підділянки, які не є безперервними за часом або можуть бути визначені як один безперервний період часу. У деяких випадках ці параметри часового інтервалу можуть бути попередньо визначені для системи. У деяких аспектах параметри ділянок часового інтервалу визначені так, щоб зменшити взаємні перешкоди в системі. З цією метою, ділянки часового інтервалу можуть бути визначені на основі того, як вузли розгорнуті в системі (наприклад, загальна кількість точок доступу, щільність точок доступу в межах заданої області, відносна близькість точок доступу і так далі). Тут, якщо існує велика кількість вузлів, розгорнутих в даній області, більша кількість ділянок часових інтервалів (наприклад, і, можливо, менших ділянок) може бути визначена і/або більша кількість розділень може бути передбачена між ділянками часового інтервалу. Таким чином, сусідні вузли, менш ймовірно, будуть використовувати ту ж ділянку часового інтервалу (або створювати перешкоди сусідній ділянці часового інтервалу), і будь-які вузли, що потенційно створюють часові перешкоди, можуть бути, таким чином, виконані так, що вони не будуть передавати під час більшої процентної частини часового інтервалу або набору часових інтервалів. І, навпаки, якщо є менша кількість вузлів в системі, менша кількість ділянок часового інтервалу (наприклад, і, можливо, великі ділянки з меншим розділенням), може бути визначене, для поліпшення характеристик зв'язку (наприклад, пропускної здатності). Ділянки часового інтервалу також можуть бути визначені на основі трафіку (наприклад, величини трафіку, типів трафіку, вимог якості до послуги, що складає трафік), оброблюваного точками доступу. 95176 32 Наприклад, деякі типи трафіку можуть бути більш чутливими до взаємних перешкод, ніж інші типи трафіку. У такому випадку може бути визначена більша кількість ділянок часового інтервалу і/або більша кількість розділень може бути передбачена між ділянками часового інтервалу. Крім того, деякі типи трафіку можуть мати більш суворі вимоги до пропускної здатності (але можуть бути менш чутливими до взаємних перешкод), в результаті чого можуть бути визначені великі ділянки часового інтервалу. Ділянки часового інтервалу також можуть бути визначені на основі взаємних перешкод в системі. Наприклад, якщо значення взаємних перешкод в системі високі, великі ділянки часового інтервалу можуть бути визначені і/або більше розділень може бути передбачено між ділянками часового інтервалу. Операції блока 902 можуть, тому, бути основані на зворотному зв'язку, що стосується взаємних перешкод, з однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як описано вище). Наприклад, звіти про вимірювання в терміналі доступу і/або звіти з вузлів доступу можна використовувати для визначення міри, до якої вузли в системі можуть створювати взаємні перешкоди один одному. Як представлено блоком 904, в деяких випадках мережний вузол 114 може вказувати визначені ділянки часового інтервалу, які повинні використовуватися визначеними вузлами. У деяких випадках ділянки часового інтервалу можуть бути призначені випадковим чином. Однак, як правило, ділянки часового інтервалу можна вибирати при спробі зменшення взаємних перешкод між вузлами в системі. У деяких аспектах, визначення, яку з ділянок часового інтервалу повинен використовувати даний вузол, може виконуватися аналогічно операціям блока 902, описаного вище. Наприклад, мережний вузол 114 може визначати величину взаємних перешкод, які асоційовані з ділянками часового інтервалу. Для низхідної лінії зв'язку точка доступу спочатку може бути виконана з можливістю використання першої ділянки часового інтервалу. Потім можуть бути визначені взаємні перешкоди, асоційовані з використанням цієї ділянки часового інтервалу (наприклад, основані на звітах CQI, зібраних протягом певного періоду часу). Точка доступу може бути потім виконана з можливістю використання другої ділянки часового інтервалу. Взаємні перешкоди, асоційовані з використанням другої ділянки часового інтервалу, потім можуть бути визначені (наприклад, на основі звітів CQI, зібраних за певний період часу). Мережний контролер може потім призначати для точки доступу ділянку часового інтервалу, асоційовану з найнижчим рівнем взаємних перешкод. Для висхідної лінії зв'язку термінал доступу може бути виконаний з можливістю первинного використання першої ділянки часового інтервалу. Взаємні перешкоди, асоційовані з використанням цієї ділянки часового інтервалу, наприклад, можуть бути визначені опосередковано на основі значень потужності передачі (наприклад, автома 33 тично встановлених по командах керування потужністю з відповідної точки доступу), використовуваних при передачі по висхідній лінії зв'язку з перебігом періоду часу. Термінал доступу може потім бути виконаний з можливістю використання другої ділянки часового інтервалу. Взаємні перешкоди, асоційовані з використанням другої ділянки часового інтервалу, потім можуть бути визначені (наприклад, як описано вище). Мережний вузол 114 може потім призначати ділянку часового інтервалу, асоційовану з найнижчими взаємними перешкодами (наприклад, як визначено найнижчим рівнем потужності передачі по висхідній лінії зв'язку) для цього термінала доступу і його асоційованої точки доступу. Мережний вузол 114 також може призначати ділянки часового інтервалу для сусідніх вузлів так, щоб зменшити рівень взаємних перешкод між вузлами. Як конкретний приклад, мережний вузол 114 може визначити, що передача по низхідній лінії зв'язку з точкою 106 доступу може створювати перешкоду прийому в терміналі доступу, асоційованому з точкою 104 доступу. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод в низхідній лінії зв'язку, яку мережний вузол 114 може одержувати, як описано тут. Для зменшення такого можливого рівня взаємних перешкод мережний вузол 114 може призначати інші ділянки часового інтервалу для точок 104 і 106 доступу. Як представлено блоком 906, мережний вузол 114 може визначати зміщення часу для однієї або більше точок доступу для синхронізації часових параметрів часового інтервалу точок доступу. Така синхронізація може бути досягнута, наприклад, при використанні такого регулювання, як TauDPCH (де DPCH стосується виділеного фізичного каналу), або для деякої іншої відповідної схеми синхронізації. Як представлено блоком 908, мережний вузол 114 потім передає параметри ділянки часового інтервалу, які він визначає для однієї або більше точок доступу. Наприклад, мережний вузол 114 може передавати призначення, специфічне для вузла, в кожну з точок доступу, або мережний вузол 114 може передавати загальне призначення для всіх точок доступу в наборі точок доступу. Мережний вузол 114 також може передавати один або більше показників зміщення часу для точок доступу, для використання в операціях синхронізації. Як показано на Фіг. 10, така блок-схема послідовності операцій описує операції, які можуть бути виконані точкою доступу для операцій, виконуваних по низхідній лінії зв'язку, або терміналом доступу для операцій, виконуваних по висхідній лінії зв'язку. Спочатку розглянемо випадок низхідної лінії зв'язку. Як представлено блоком 1002, точка 104 доступу (наприклад, компонент 348 керування часовим інтервалом контролера 322 взаємних перешкод) визначає ділянку часового інтервалу, яку вона буде використовувати для передачі даних по низхідній лінії зв'язку. У випадку, якщо мережний вузол 114 призначив ділянку часового інтервалу для 95176 34 використання точкою 104 доступу, точка 104 доступу може просто використовувати цю ділянку часового інтервалу. У деяких випадках, точка 104 доступу може випадково вибирати, яку з ділянок часового інтервалу потрібно використовувати. Якщо ділянка часового інтервалу не була призначена мережним вузлом 114 або вибрана випадково, точка 104 доступу може визначати, яку ділянку часового інтервалу потрібно використовувати на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати ділянку часового інтервалу, асоційовану з найнижчим рівнем перешкод. Тут точка 104 доступу може визначати, яку ділянку часового інтервалу потрібно використовувати, аналогічно тому, як описано вище в блоці 904 (наприклад, шляхом використання різних ділянок в різні періоди часу і відстеження CQI або деякого іншого параметра протягом кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення, яку ділянку часового інтервалу потрібно використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, взаємовиключальних) ділянок часового інтервалу. Як представлено блоком 1004, точка 104 доступу може визначати зміщення за часом, для використання при передачі даних по низхідній лінії зв'язку. Наприклад, точка 104 доступу може безперервно відстежувати лінію зв'язку протягом визначеного періоду часу для приблизного визначення, коли сусідній вузол починає і закінчує свої передачі. Таким чином, точка 104 доступу може визначати (наприклад, оцінювати) часові характеристики ділянки часового інтервалу сусіднього вузла. Точка доступу може потім синхронізувати ділянку часових параметрів часового інтервалу своєї низхідної лінії зв'язку з цими моментами часу. У деяких аспектах це може потребувати визначення параметра Tau-DPCH. Як представлено блоком 1006, точка 104 доступу може передавати повідомлення (наприклад, яке включає в себе інформацію зміщення часу) в асоційований термінал доступу для інформування термінала доступу, які ділянки часового інтервалу потрібно використовувати для низхідної лінії зв'язку. Таким чином, точка 104 доступу може планувати передачі по низхідній лінії зв'язку по найбільш доступних ділянках часового інтервалу (блок 1008). Повертаючись тепер до сценарію висхідної лінії зв'язку, як представлено блоком 1002, термінал 104 доступу (наприклад, контролер 324 взаємних перешкод) визначає ділянки часового інтервалу, які він буде використовувати для передачі даних по висхідній лінії зв'язку. У випадку, коли мережний вузол 114 призначив ділянки часового інтервалу для використання терміналом 110 доступу, термінал 110 доступу може просто використовувати ці ділянки часового інтервалу. У деяких випадках термінал 110 доступу може випадково вибирати, яку ділянку часового інтервалу потрібно використовувати. 35 Якщо ділянки часового інтервалу не були призначені мережним вузлом 114 або вибрані випадково, термінал 110 доступу може визначати, яку ділянку часового інтервалу використовувати, на основі відповідних критеріїв. У деяких аспектах термінал 110 доступу може вибирати ділянку часового інтервалу, асоційовану з найнижчим рівнем взаємних перешкод (наприклад, найменшою потужністю передачі). Тут термінал 110 доступу може визначати, яку ділянку часового інтервалу потрібно використовувати, аналогічно тому, як описано вище, в блоці 904, або це може відбуватися автоматично в результаті виконання операції керування потужністю точкою 104 доступу. У деяких випадках, точка 104 доступу може відстежувати взаємні перешкоди у висхідній лінії зв'язку під час тестів ділянки часового інтервалу (наприклад, тесту для визначення, яка ділянка часового інтервалу має найнижчий рівень взаємних перешкод). У таких випадках точка 104 доступу може передавати інструкції в термінал 110 доступу для використання визначених ділянок часового інтервалу під час даної фази тесту взаємних перешкод. Як альтернатива, термінал 110 доступу може повідомляти в точку 104 доступу, які ділянки часового інтервалу використовуються на даній фазі тесту. У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу, для визначення, яку ділянку часового інтервалу висхідної лінії зв'язку потрібно використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, взаємовиключальних) ділянок часового інтервалу. У такому випадку точка доступу 104 може передавати далі цю інформацію в термінал 110 доступу. Як представлено блоком 1004, термінал 110 доступу може визначати зміщення за часом, використовуване для передачі даних по низхідній лінії зв'язку або висхідній лінії зв'язку. Наприклад, термінал 110 доступу може безперервно відстежувати лінію зв'язку протягом певного періоду часу для приблизного визначення, коли сусідній вузол починає і закінчує свої передачі. Таким чином, термінал 110 доступу може визначати (наприклад, оцінювати) часові параметри ділянки часового інтервалу сусіднього вузла. Як альтернатива, термінал 110 доступу може приймати інформацію зміщення часових параметрів з точки 104 доступу (наприклад, параметра Tau-DPCH). У будь-якому випадку термінал 110 доступу може потім синхронізувати ділянку часових параметрів часового інтервалу своєї висхідної лінії зв'язку з цим часом. Як представлено блоком 1006, термінал 110 доступу може передавати повідомлення в точку 104 доступу для інформування точки 104 доступу, які ділянки часового інтервалу потрібно використовувати для висхідної лінії зв'язку. Таким чином, термінал 110 доступу може планувати передачу даних по висхідній лінії зв'язку по найкращих доступних ділянках часового інтервалу (блок 1008). Описані вище операції можуть бути виконані на періодичній основі при спробі безперервного забезпечення найкращих ділянок часового інтер 95176 36 валу для вузлів системи. У деяких випадках може бути прийняте рішення не виконувати передачу протягом певних моментів часу передачі бітів пілотної послідовності для забезпечення більш точної оцінки SNR (ВСШ, відношення сигнал/шум) (наприклад, для EV-DO). У деяких випадках, може бути прийняте рішення не виконувати передачу протягом передачі по визначених каналах передачі службових даних для забезпечення кращої ізольованості (наприклад, для HSPA (ВШПП, високошвидкісна пакетна передача даних)). Крім того, можуть бути передбачені умови для обчислення терміналами доступу більш низьких результатів вимірювання сигналу, які вони можуть бачити з точок доступу, використовуючи описану вище схему. Далі, з посиланням на Фіг. 11 і 12, будуть більш детально описані операції, що стосуються використання схеми фракційного повторного використання, в якій застосовуються спектральні маски по висхідній або низхідній лінії зв'язку. У деяких аспектах така схема може мати на увазі конфігурування сусідніх вузлів (наприклад, точок доступу і/або терміналів доступу) для використання різних спектральних масок при передачі. Тут, замість використання усього доступного частотного спектра з постійною потужністю, кожний вузол може використовувати спектральну маску для формування неоднорідної спектральної щільності потужності. Наприклад, перша точка доступу може передавати, використовуючи спектральну маску, асоційовану з першим набором спектральних компонентів (наприклад, першим піднабором виділеного спектра частот), в той час як друга точка доступу передає, використовуючи іншу спектральну маску, асоційовану з другим набором спектральних компонентів (наприклад, другим піднабором виділеного частотного спектра). В результаті, взаємні перешкоди, які в іншому випадку могли б виникнути між вузлами, можуть бути зменшені. У деяких аспектах визначення, чи буде вузол використовувати дану спектральну маску, може включати в себе визначення, в якій мірі взаємна перешкода видна, коли використовують різні спектральні маски. Наприклад, вузол може вибрати використання спектральної маски, яка асоційована з більш низьким рівнем перешкод. Тут потрібно розуміти, що дана спектральна маска може бути визначена так, що вона буде включати в себе спектральні компоненти, які не є безперервними по частоті, або може бути визначена як одна безперервна протяжність частот. Крім того, спектральна маска може містити позитивну маску (наприклад, що визначає частотні компоненти, які потрібно використовувати) або негативну маску (наприклад, що визначає частотні компоненти, які не повинні бути використані). Звертаючись спочатку до Фіг. 11, як представлено блоком 1102, мережний вузол 114 (наприклад, спектральний компонент 350 керування спектральною маскою контролера 320 взаємних перешкод) може приймати інформацію, яка призначає взаємні перешкоди, асоційовані з різними спектральними компонентами частотного спектра, 37 виділеного для передачі по низхідній або висхідній лінії зв'язку. Операції блока 1102, тому, можуть бути основані на зворотному зв'язку, що стосується взаємних перешкод, з однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як описано вище). Наприклад, звіти, що містять результати вимірювань термінала доступу, і/або звіти з вузлів доступу можна використовувати для визначення міри, до якої вузли в системі можуть створювати взаємні перешкоди один одному, коли використовують дану спектральну маску. Як представлено блоком 1104, в деяких випадках мережний вузол 114 може визначати визначені спектральні маски для використання визначеними вузлами. У деяких випадках спектральні маски можуть бути призначені випадковим чином. Однак, як правило, спектральні маски можуть бути вибрані при спробі більш ефективно зменшити взаємні перешкоди між вузлами в системі. Наприклад, для низхідної лінії зв'язку, точка доступу спочатку може бути сконфігурована для використання першої спектральної маски (наприклад, фільтра, визначеного з визначеними спектральними характеристиками) при передачі. Така спектральна маска може бути обмежена, наприклад, по суті, першою половиною виділеного спектра (наприклад, спектральна маска має, по суті, спектральну щільність з повною потужністю для половини спектра і, по суті, спектральну щільність із зменшеною потужністю для іншої половини спектра). Взаємні перешкоди, асоційовані з використанням спектральної маски, можуть потім бути визначені (наприклад, основані на звітах CQI, зібраних протягом періоду часу). Точка доступу може потім бути виконана з можливістю використання другої спектральної маски (наприклад, яка обмежена, по суті, другою половиною виділеного спектра). Взаємні перешкоди, асоційовані з використанням другої спектральної маски, потім можуть бути визначені (наприклад, основані на звітах CQI, зібраних протягом певного періоду часу). Мережний вузол 114 потім може призначати спектральну маску, асоційовану з найменшими взаємними перешкодами для точки доступу. Для висхідної лінії зв'язку термінал доступу може спочатку бути виконаний з можливістю використання першої спектральної маски при передачі. Потім можуть бути визначені взаємні перешкоди, асоційовані з використанням спектральної маски (наприклад, на основі взаємних перешкод по висхідній лінії зв'язку, виміряних за допомогою асоційованого термінала доступу). Термінал доступу потім може бути виконаний з можливістю використання другої спектральної маски і може визначати взаємні перешкоди, асоційовані з використанням другої спектральної маски. Мережний вузол 114 може потім призначати спектральну маску, асоційовану з найнижчими взаємними перешкодами, для термінала доступу. Мережний вузол 114 також може призначати спектральні маски для сусідніх вузлів так, щоб зменшити взаємні перешкоди між вузлами. Як конкретний приклад, мережний вузол 114 може визначати, що передача даних по низхідній лінії зв'я 95176 38 зку, виконувана точкою 106 доступу, може створювати взаємні перешкоди для прийому в терміналі доступу, асоційованому з точкою 104 доступу. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод по низхідній лінії зв'язку, яку мережний вузол 114 може одержувати, як описано тут. Для зменшення таких потенційних взаємних перешкод, мережний вузол 114 може призначати різні спектральні маски для точок 104 і 106 доступу. Як представлено блоком 1106, мережний вузол 114 потім передає спектральні маски, які він ідентифікував, у відповідну точку (точки) доступу. Тут мережний вузол 114 може передавати повідомлення, специфічне для вузла, в кожну точку доступу, або мережний вузол 114 може передавати загальне повідомлення у всі точки доступу з набору точок доступу. Розглянемо тепер Фіг. 12, ця блок-схема послідовності операцій представляє операції, які можуть бути виконані точкою доступу і асоційованим терміналом доступу для операцій, виконуваних по низхідній і висхідній лініях зв'язку. Як представлено блоком 1202, точка 104 доступу (наприклад, компонент 352 керування спектральною маскою контролера 322 взаємних перешкод) визначає спектральну маску, яка буде використовуватися для висхідної або низхідної лінії зв'язку. У випадку, коли мережний вузол 114 призначає спектральну маску, призначену для використання, точка 104 доступу може просто використовувати призначену спектральну маску. У деяких випадках, точка 104 доступу може випадково вибирати, яку спектральну маску потрібно використовувати. Якщо спектральна маска не була призначена мережним вузлом 114 або вибрана випадково, точка 104 доступу може визначати, яку спектральну маску використовувати, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати спектральну маску, асоційовану з найнижчим рівнем взаємних перешкод. Наприклад, точка 104 доступу може визначати, яку спектральну маску потрібно використовувати, аналогічно тому, як описано вище в блоках 1102 і 1104 (наприклад, шляхом використання різних спектральних масок в різні періоди часу і відстеження CQT або деякого іншого параметра, що стосується взаємних перешкод, протягом кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення, яку спектральну маску використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, взаємовиключальних) спектральних масок. Як представлено блоком 1204, точка 104 доступу передає повідомлення в термінал 110 доступу для інформування термінала 110 доступу, яку спектральну маску потрібно використовувати для висхідної лінії зв'язку (або, у випадку необхідності, для низхідної лінії зв'язку). Таким чином, точка 104 доступу може виконувати передачу по низхідній лінії зв'язку, використовуючи найкращий доступний спектр, і/або термінал 110 доступу може виконувати передачу по висхідній лінії зв'язку, використо 39 вуючи найкращий доступний спектр (блок 1206). Тут еквалайзер у вузлі прийому (наприклад, в терміналі доступу для низхідної лінії зв'язку) може зменшувати ефект спектральної маски (зокрема, якщо відсутнє навантаження з сусіднього стільника). Крім того, в деяких випадках, еквалайзер може бути адаптивним і може враховувати визначену спектральну маску, використовувану у вузлі передачі (наприклад, в точці доступу для низхідної лінії зв'язку). Описані вище операції можуть бути виконані на періодичній основі при спробі постійно надавати найкращі спектральні маски для вузлів в системі. З посиланням на Фіг. 13 і 14 будуть описані операції, що стосуються використання схеми фракційного повторного використання, із застосуванням кодів розширення (наприклад, кодів Уолша або кодів OVSF). У деяких аспектах така схема може мати на увазі виконання сусідніх вузлів (наприклад, точок доступу) з можливістю використання різних кодів розширення при передачі. Тут, замість використання всіх кодів у виділеному наборі кодів розширення, кожний вузол може використовувати піднабір кодів розширення. Наприклад, перша точка доступу може виконувати передачу, використовуючи перший набір кодів розширення, в той час як друга точка доступу виконує передачу, використовуючи другий набір кодів розширення. В результаті, можуть бути зменшені взаємні перешкоди, які, в іншому випадку, могли б виникнути між вузлами. У деяких аспектах визначення, чи буде вузол використовувати даний код розширення, може включати в себе визначення, до якої міри перешкода видна, коли використовують різні коди розширення. Наприклад, вузол може вибрати використання коду розширення, який асоційований з більш низьким рівнем перешкод. Розглянемо спочатку Фіг. 13, як представлено блоком 1302, мережний вузол 114 (наприклад, компонент 354 керування кодом розширення контролера 320 взаємних перешкод) може приймати інформацію, яка призначає взаємні перешкоди, асоційовані з різними піднаборами кодів розширення набору кодів розширення, виділених для передачі по низхідній лінії зв'язку. Блок 1302 операцій, тому, може бути оснований на зворотному зв'язку, що стосується взаємних перешкод, з однієї або більше точок доступу і/або терміналів доступу в системі (наприклад, як описано вище). Наприклад, звіти, що містять результати вимірювання терміналів доступу, і/або звіти з вузлів доступу можна використовувати для визначення міри, до якої вузли в системі можуть створювати взаємну перешкоду один одному, коли використовують даний код розширення. Як представлено блоком 1304, в деяких випадках мережний вузол 114 може вказувати визначені коди розширення, які повинні бути використані визначеними вузлами. У деяких випадках коди розширення можуть бути призначені випадковим чином. Однак, як правило, коди розширення можуть бути вибрані в спробі більш ефективно зменшити взаємні перешкоди між вузлами в системі. 95176 40 Наприклад, точка доступу спочатку може бути сконфігурована для використання першого набору кодів розширення при передачі по низхідній лінії зв'язку. Взаємні перешкоди, асоційовані з використанням цього набору кодів розширення, можуть бути потім визначені (наприклад, на основі звітів CQI, зібраних протягом періоду часу). Точка доступу може бути потім виконана з можливістю використання другого набору кодів розширення і після чого визначають взаємні перешкоди, асоційовані з використанням другого набору кодів розширення. Мережний вузол 114 може потім призначати код розширення, асоційований з найнижчим рівнем перешкод для точки доступу. Мережний вузол 114 також може призначати коди розширення для сусідніх вузлів таким чином, щоб зменшити взаємні перешкоди між вузлами. Як конкретний приклад, такий мережний вузол 114 може визначити, що передача по низхідній лінії зв'язку точкою 104 доступу може створювати перешкоду прийому в терміналі доступу, асоційованому з точкою 106 доступу. Це може бути визначено, наприклад, на основі інформації, що стосується взаємних перешкод в низхідній лінії зв'язку, яку мережний вузол 114 може одержувати, як описано тут. Для зменшення такої потенційної взаємної перешкоди мережний вузол 114 може призначати різні коди розширення точкам 104 і 106 доступу. Як представлено блоком 1306, мережний вузол 114 потім передає коди розширення, які він ідентифікував у відповідній точці (точках) доступу. Тут мережний вузол 114 може передавати повідомлення, специфічне для вузла, в кожну точку доступу, або мережний вузол 114 може передавати загальне повідомлення у всі точки доступу з набору точок доступу. Як представлено блоком 1308, мережний вузол 114 також може передавати один або більше інших наборів кодів розширення в точку (точки) доступу. Як буде більш детально описано нижче, ці набори можуть ідентифікувати коди розширення, які не використовуються даною точкою доступу, і/або коди розширення, які використовуються деякою іншою точкою доступу. Як показано на Фіг. 14 в блоці 1402, точка 104 доступу (наприклад, компонент 356 керування кодом розширення контролера 322 взаємних перешкод) визначає набір кодів розширення, які будуть використовуватися для низхідної лінії зв'язку. У випадку, коли мережний вузол 114 призначає набір, призначений для використання, точка 104 доступу може просто використовувати призначений набір. У деяких випадках, точка 104 доступу може випадково вибирати, який набір кодів розширення потрібно використовувати. Якщо набір кодів розширення не був призначений мережним вузлом 114 або вибраний випадково, точка 104 доступу може визначати, який набір потрібно використовувати, на основі відповідних критеріїв. У деяких аспектах точка 104 доступу може вибирати набір кодів розширення, асоційованих з найнижчим рівнем перешкод. Наприклад, точка 104 доступу може визначати, який набір потрібно використовувати, аналогічно тому, 41 як описано вище з посиланням на блоки 1302 і 1304 (наприклад, шляхом використання різних кодів розширення в різні періоди часу і відстеження CQT або деякого іншого параметра, пов'язаного з взаємними перешкодами, під час кожного періоду часу). У деяких випадках, точка 104 доступу може взаємодіяти з однією або більше іншими точками доступу для визначення, який набір кодів розширення потрібно використовувати. Наприклад, точка 104 доступу і точка 106 доступу можуть узгоджувати використання різних (наприклад, взаємовиключальних) наборів кодів розширення. Як представлено блоком 1404, точка 104 доступу, у випадку необхідності, може синхронізувати свої часові параметри з часовими параметрами однієї або більше інших точок доступу. Наприклад, шляхом досягнення вирівнювання елементарних сигналів з сусідніми стільниками (наприклад, асоційованими з іншими точками з обмеженим доступом), ортогональні канали можуть бути встановлені між точками доступу шляхом використання різних кодів розширення в кожній точці доступу. Така синхронізація може бути виконана, наприклад, використовуючи технології, описані вище (наприклад, точки доступу можуть включати в себе функції GPS). Як представлено блоком 1406, точка 104 доступу, у випадку необхідності, може визначати коди розширення, які використовуються однією або більше іншими точками доступу. Така інформація може бути одержана, наприклад, з сусіднього вузла 114 або безпосередньо з інших вузлів доступу (наприклад, через канал зворотного зв'язку). Як представлено блоком 1408, точка 104 доступу передає повідомлення в термінал 110 доступу для інформування термінала 110 доступу, який код розширення потрібно використовувати для низхідної лінії зв'язку. Крім того, точка 104 доступу може передавати інформацію в термінал доступу 110, який ідентифікує коди розширення, які не використовуються точкою 104 доступу, і/або який ідентифікує коди розширення, які використовуються деякою іншою точкою доступу (наприклад, сусідньою точкою доступу). Як представлено блоком 1410, точка 104 доступу виконує передачу по низхідній лінії зв'язку, використовуючи вибраний набір кодів розширення. Крім того, як представлено блоком 1412, термінал 110 доступу використовує інформацію коду розширення, передану точкою 104 доступу, для декодування інформації, яку він приймає через низхідну лінію зв'язку. У деяких варіантах виконання, термінал 110 доступу може бути виконаний з можливістю використання інформації, що стосується кодів розширення, яка не використовується точкою 104 доступу, для більш ефективного декодування інформації, що приймається. Наприклад, сигнальний процесор 366 (наприклад, який має можливості компенсації взаємних перешкод) може використовувати ці інші коди розширення в спробі компенсувати на основі прийнятої інформації якінебудь взаємні перешкоди, які формуються сигналами, що приймаються з іншого вузла (наприклад, 95176 42 точки 106 доступу), які були кодовані з використанням цих інших кодів розширення. Тут вихідну інформацію, що приймається, обробляють шляхом використання інших кодів розширення для одержання декодованих бітів. Сигнал потім генерують з декодованих бітів і цей сигнал віднімають з вихідної прийнятої інформації. Одержаний в результаті сигнал потім обробляють, використовуючи коди розширення, передані точкою 104 доступу, для одержання вихідного сигналу. Переважно, шляхом використання таких технологій керування взаємними перешкодами, можна досягнути відносно високих рівнів заглушення взаємних перешкод, навіть коли точка 104 доступу і термінал 110 доступу не синхронізовані за часом. Описані вище операції можуть виконуватися на періодичній основі при спробі постійного надання кращих кодів розширення вузлів в системі. Розглянемо тепер Фіг. 15 і 16, на яких показані операції, що стосуються використання схеми, яка стосується керування потужністю, для зменшення взаємних перешкод. Зокрема, ці операції стосуються керування потужністю передачі термінала доступу для зменшення яких-небудь взаємних перешкод, які може створювати термінал доступу по висхідній лінії зв'язку в неасоційованій точці доступу (наприклад, яка працює з тією ж несучою частотою для сусідньої несучої частоти). Як представлено блоком 1502, вузол (наприклад, мережний вузол 114 або точка 104 доступу) приймає сигнали, що стосуються керування потужністю, які можна використовувати для визначення, як керувати потужністю передачі по висхідній лінії зв'язку термінала 110 доступу. У різних сценаріях сигнали можуть бути прийняті з мережного вузла 114, точки 104 доступу, іншої точки доступу (наприклад, точки 106 доступу) або асоційованого термінала доступу (наприклад, точки 110 доступу). Така інформація може бути прийнята різними шляхами (наприклад, через канал зворотного зв'язку, по радіоканалу і т. д.). У деяких аспектах ці сигнали, що приймаються, можуть надавати показник взаємних перешкод в сусідній точці доступу (наприклад, точці 106 доступу). Наприклад, як описано тут, термінали доступу, асоційовані з точкою 104 доступу, можуть генерувати звіти за результатами вимірювань і передавати ці звіти в мережний вузол 114 через точку 104 доступу. Крім того, точки доступу в системі можуть генерувати показник навантаження (наприклад, біт зайнятості або відносний канал, що надається) і передавати цю інформацію в її асоційований термінал доступу через низхідну лінії зв'язку. Таким чином, точка 104 доступу може відстежувати низхідну лінію зв'язку для одержання цієї інформації, або точка доступу 104 може запитувати цю інформацію з її відповідних терміналів доступу, які можуть приймати цю інформацію через низхідну лінію зв'язку. У деяких випадках інформація про взаємні перешкоди може бути прийнята з мережного вузла 114 або з точки 106 доступу через канал зворотного зв'язку. Наприклад, точка 106 доступу може передавати звіти, що містять інформацію про її 43 завантаження (наприклад, взаємний рівень перешкод), в мережний вузол 114. Мережний вузол 114 може потім розподіляти цю інформацію в інші точки доступу в системі. Крім того, точки доступу в системі можуть зв'язуватися безпосередньо одна з одною для інформування одна одної про свої відповідні умови завантаження. Як представлено блоком 1504, показник потужності передачі для термінала 110 доступу визначають на основі описаних вище параметрів. Цей показник може стосуватися, наприклад, максимального дозволеного значення потужності, миттєвого значення потужності або показника, що представляє відношення трафіку до пілотних послідовностей (Т2Р). У деяких аспектах максимальне значення потужності передачі для термінала 110 доступу визначене шляхом оцінки взаємних перешкод, які може індукувати термінал 110 доступу в точці 106 доступу. Таку взаємну перешкоду можна оцінювати, наприклад, на основі інформації про втрату в каналі, що одержується із звітів про вимірювання, які приймаються з термінала 110 доступу. Наприклад, термінал 110 доступу може визначати втрати в каналі до точки 106 доступу з втрат в каналі до точки 104 доступу. На основі цієї інформації точка 104 доступу може визначати потужність, індуковану (наприклад, величину взаємних перешкод) в точці 106 доступу, на основі сили сигналу для сигналів, які точка 104 доступу приймає з термінала 110 доступу. Точка 104 доступу може, таким чином, визначати максимально дозволену потужність передачі для термінала 110 доступу на основі описаних вище результатів вимірювань (наприклад, максимальна потужність передачі може бути зменшена на визначену величину). У деяких аспектах значення миттєвої потужності може бути згенероване для керування поточною потужністю передачі термінала доступу. Наприклад, у випадку, коли кількість індукованих взаємних перешкод більше ніж або дорівнює пороговому значенню, термінал 110 доступу може одержати інструкцію зменшити свою потужність передачі (наприклад, на визначену величину або на вказану величину). У деяких випадках, операція керування потужністю може бути основана на одному або більше параметрах. Наприклад, якщо точка 104 доступу приймає біт зайнятості з точки 106 доступу, точка 104 доступу може використовувати інформацію із звітів про вимірювання для визначення, чи викликані перешкоди в точці 106 доступу терміналом 110 доступу. Розглянемо тепер Фіг. 16, в деяких варіантах виконання показник потужності передачі, згенерований в блоці 1504, може стосуватися максимального відношення Т2Р у висхідній лінії зв'язку. Крім того, в деяких випадках таке значення може бути визначене як функція SINR в низхідній лінії зв'язку. Форма коливань 1602 на Фіг. 16 ілюструє один приклад функції, яка співвідносить SINR низхідної лінії зв'язку з Т2Р у висхідній лінії зв'язку. У цьому випадку, застосування Т2Р у висхідній лінії зв'язку може зменшуватися по мірі зменшення SINR в низхідній лінії зв'язку. Таким чином, взаємні пере 95176 44 шкоди у висхідній лінії зв'язку з терміналів доступу в незбалансованому каналі можуть бути обмежені. Як показано в прикладі на Фіг. 16, мінімальне значення 1604 Т2Р може бути визначене для термінала доступу так, щоб була гарантована визначена кількість мінімальної ваги. Крім того, може бути визначене максимальне значення 1606 Т2Р. У деяких аспектах значення Т2Р висхідної лінії зв'язку, виділеної для кожного термінала доступу, може бути обмежене мінімальною верхньою межею потужності термінала доступу або функцією, основаною на SINR в низхідній лінії зв'язку (наприклад, як показано на Фіг. 16). У деяких варіантах виконання (наприклад, 3GPP), описана вище функція може бути забезпечена за допомогою планувальника висхідної лінії зв'язку точки доступу, який має доступ до CQI, що передається по каналу зворотного зв'язку з термінала доступу. Як знов показано на Фіг. 15 і представлено в блоці 1506, в деяких варіантах виконання може бути дозволене збільшення порогового значення перевищення теплового рівня шумів (RoT, ПТШ) для точки доступу вище звичайного значення з метою регулювання навантаження. Наприклад, в деяких випадках може бути не встановлена яканебудь межа для порога RoT. У деяких випадках може бути дозволене зростання порога RoT до величини, обмеженої тільки бюджетом висхідної лінії зв'язку або рівнем насичення в точці доступу. Наприклад, верхнє порогове значення RoT може бути збільшене в точці 104 доступу до заданого значення для забезпечення роботи кожного асоційованого термінала доступу з найвищим рівнем Т2Р, дозволеним його запасом потужності. Забезпечуючи можливість такого збільшення порогового значення RoT, точка доступу може керувати своєю загальною силою сигналу, що приймається. Це може створювати переваги в ситуаціях, коли на точку доступу впливають взаємні перешкоди з високим рівнем (наприклад, від сусіднього термінала доступу). Однак, при відсутності граничного значення для порога RoT, термінали доступу в сусідніх стільниках можуть перейти в режим "гонки потужності" для подолання взаємних перешкод один від одного. Наприклад, такі термінали доступу можуть переходити в насичення на їх максимальному рівні потужності передачі по висхідній лінії зв'язку (наприклад, 23 дБм) і, в результаті, можуть створювати суттєві перешкоди в точках макродоступу. Для запобігання таким умовам "гонки", потужність передачі термінала доступу може бути зменшена в результаті збільшення порогового значення RoT. У деяких випадках, таких умов "гонки" можна уникнути в результаті використання схеми керування з максимальним відношенням Т2Р по висхідній лінії зв'язку (наприклад, як описано вище з посиланням на Фіг. 16). Як представлено блоком 1508, показник значення потужності передачі (наприклад, максимальної потужності, миттєвої потужності або Т2Р), розрахований з використанням однієї або більше технологій, описаних вище, може бути переданий в термінал 110 доступу для керування потужністю передачі термінала 110 доступу. Таке повідомлен 45 ня може бути передане прямо або опосередковано. Як приклад в першому випадку, можна використовувати явну передачу за допомогою сигналів для інформування термінала 110 доступу про нове максимальне значення потужності. Як приклад останнього випадку, точка 104 доступу може регулювати Т2Р або може передавати показник навантаження з точки 106 доступу (можливо після деякої модифікації) в термінал 110 доступу. Термінал 110 доступу може потім використовувати цей параметр для визначення максимального значення потужності. Розглянемо тепер Фіг. 17, в деяких варіантах виконання коефіцієнт ослаблення сигналу можна регулювати для зменшення взаємних перешкод. Такий параметр може містити коефіцієнт шуму або ослаблення. Величину такого заповнення або ослаблення сигналу можна динамічно регулювати на основі сили сигналу, що вимірюється іншими вузлами (наприклад, як описано тут), або використовуючи визначені повідомлення передачі сигналів (наприклад, що вказують рівні взаємних перешкод), обмін якими виконують між точками доступу. Таким чином, точка 104 доступу може компенсувати взаємні перешкоди, індуковані розташованими поблизу терміналами доступу. Як представлено блоком 1702, термінал 104 доступу може приймати сигнали, які стосуються керування потужністю (наприклад, як описано вище). Як представлено блоками 1704 і 1706, точка 104 доступу може визначати, перевищує чи ні пороговий рівень або дорівнює йому сила прийнятого сигналу з асоційованого термінала доступу або не асоційованого термінала доступу. У іншому випадку, точка 104 доступу продовжує відстежувати сигнали, які стосуються керування потужністю. Якщо так, точка 104 доступу регулює коефіцієнт ослаблення в блоках 1708. Наприклад, у відповідь на збільшення сили сигналу, що приймається, точка 104 доступу може збільшувати свій коефіцієнт шуму або ослаблення в приймачі. Як представлено блоком 1710, точка 104 доступу може передавати повідомлення керування потужністю передачі в свої відповідні термінали доступу для збільшення їх потужності передачі по висхідній лінії зв'язку, як результат збільшення коефіцієнта ослаблення (наприклад, для подолання коефіцієнта шуму або ослаблення у висхідній лінії зв'язку в точці 104 доступу). У деяких аспектах точка 104 доступу може розрізнювати сигнали, що приймаються з неасоційованих терміналів доступу, від сигналів, що приймаються з асоційованих терміналів доступу. Таким чином, термінал 104 доступу може виконувати відповідне регулювання потужності передачі своїх асоційованих терміналів доступу. Наприклад, різне регулювання може бути виконане у відповідь на сигнали з асоційованих, на відміну від неасоційованих, терміналів доступу (наприклад, залежно від того, чи є тільки один асоційований термінал доступу). У іншому варіанті виконання може бути виконана компенсація взаємних перешкод за допомогою точки доступу для терміналів доступу, які не обслуговуються цією точкою доступу, або для те 95176 46 рміналів доступу, які не входять в активний набір точок доступу. З цією метою коди скремблювання (в WCDMA (ШБДКР, широкосмуговий багатостанційний доступ з кодовим розділенням) або в HSPA) або довгі коди користувача (в 1xEV-DO), можуть спільно використовуватися між всіма точками доступу (які приймають коди скремблювання зі всіх терміналів доступу). Потім точка доступу декодує відповідну інформацію термінала доступу і видаляє взаємні перешкоди, асоційовані з відповідними терміналами доступу. У деяких аспектах представлений тут опис може використовуватися в мережі, яка включає в себе охоплення в макрошкалі (наприклад, в стільниковій мережі, що охоплює велику площу, такій як мережа 3G, типово званій мережею з макростільниками), і меншу зону охоплення (наприклад, в середовищі мережі, розгорнутому в окремому житловому приміщенні або в будівлі). По мірі того, як термінал доступу (AT (ТД)) рухається через таку мережу, термінал доступу може обслуговуватися в певних місцеположеннях вузлами доступу (AN, (ВД)), які забезпечують макрообслуговування, в той час як термінал доступу може обслуговуватися в інших місцях вузлами доступу, які забезпечують обслуговування в меншому масштабі. У деяких аспектах вузли з малою зоною обслуговування можна використовувати для забезпечення послідовного нарощування пропускної здатності в зоні обслуговування, що знаходиться всередині будівлі, і надання різних послуг (наприклад, для більш надійного обслуговування користувача). У наведеному тут описі вузол, який забезпечує зону обслуговування у відносно великій області, може називатися макровузлом. Вузол, який забезпечує обслуговування у відносно малій області (наприклад, всередині житлового приміщення), може називатися фемтовузлом. Вузол, який забезпечує обслуговування в області, яка менше ніж макрообласть і більше ніж фемтообласть, може називатися піковузлом (наприклад, який забезпечує обслуговування в межах комерційної будівлі). Стільник, асоційований з макровузлом, фемтовузлом або піковузлом, може називатися макростільником, фемтостільником або пікостільником, відповідно. У деяких варіантах виконання кожний стільник може додатково бути асоційований з (наприклад, розділений на) одним або більше секторами. У різних варіантах виконання, може використовуватися інша термінологія для позначення макровузла, фемтовузла або піковузла. Наприклад, макровузол може бути виконаний так або може бути названий як вузол доступу, базова станція, точка доступу, eNode В, макростільник і так далі. Крім того, фемтовузол може бути виконаний або називатися як домашній вузол В, домашній eNode В, базова станція точки доступу, фемтостільник і так далі. На Фіг. 18 ілюструється система 1800 бездротового зв'язку, виконана з можливістю підтримання множини користувачів, в якій можуть бути реалізовані наведені тут описи. Система 1800 забезпечує передачу даних для множини стільників 1802, таких як, наприклад, макростільники 1802A-1802G, 47 причому кожний стільник обслуговується відповідним вузлом 1804 доступу (наприклад, вузлами 1804A-1804G доступу). Як показано на Фіг. 18, термінали 1806 доступу (наприклад, термінали 1806A-1806L доступу) можуть розподілятися в різні місця в системі з перебігом часу. Кожний термінал 1806 доступу може зв'язуватися з одним або більше вузлами 1804 доступу по прямій лінії зв'язку (FL (ПК)) і/або зворотній лінії зв'язку (RL (ЗК)) в даний момент часу, залежно від того, чи є термінал 1806 доступу активним і знаходиться, наприклад, в режимі м'якої передачі. Система 1800 бездротового зв'язку може забезпечувати послуги у великому географічному регіоні. Наприклад, макростільники 1802A-1802G можуть охоплювати декілька кварталів, розташованих поблизу. На Фіг. 19 ілюструється зразкова система 1900 зв'язку, де один або більше фемтовузлів розгорнуті в мережному середовищі. Зокрема, система 1900 включає в себе множину фемтовузлів 1910 (наприклад, фемтовузли 1910А і 1910В), встановлених в мережному середовищі з відносно малими масштабами (наприклад, в одному або більше житлових приміщеннях 1930 користувача). Кожний фемтовузол 1910 може бути сполучений з глобальною мережею 1940 (наприклад, Інтернет) і основною мережею 1950 оператора мобільного зв'язку через DSL маршрутизатор, кабельний модем, бездротову лінію зв'язку або інший засіб забезпечення зв'язку (не показаний). Як буде описано нижче, кожний фемтовузол 1910 може бути виконаний з можливістю обслуговування асоційованих терміналів 1920 доступу (наприклад, термінала 1920А доступу) і, у випадку необхідності, терміналів 1920, призначених для доступу чужих пристроїв (наприклад, термінала 1920В доступу). Іншими словами, доступ до фемтовузлів 1910 може бути обмежений таким чином, що даний термінал 1920 доступу може обслуговуватися набором призначених (наприклад, домашніх) фемтовузлів (вузлів) 1910, але може не обслуговуватися ніяким з непризначених фемтовузлів 1910 (наприклад, сусіднім фемтовузлом 1910). На Фіг. 20 ілюструється приклад карти 2000 зони обслуговування, де визначені декілька областей 2002 відстеження (або областей маршрутизації, або областей визначення місцеположення), кожна з яких включає в себе декілька макрообластей 2004 зони обслуговування. Тут області зони обслуговування, асоційовані з областями 2002А, 2002В і 2002С відстеження, розмежовані широкими лініями, і області 2004 макрообслуговування представлені шестикутниками. Області 2002 відстеження також включають в себе фемтообласті 2006 обслуговування. У цьому прикладі кожна з фемтообластей 2006 обслуговування (наприклад, фемтообласть 2006С обслуговування) представлена всередині макрообласті 2004 обслуговування (наприклад, макрообласті 2004В обслуговування). Слід, однак, розуміти, що фемтообласть 2006 обслуговування може не знаходитися повністю всередині макрообласті 2004 обслуговування. На практиці, велика кількість фемтообластей 2006 обслуговування може бути визначена із заданою областю 2002 відстеження або макрообластю 95176 48 2004 обслуговування. Крім того, одна або більше пікообластей обслуговування (не показані) можуть бути визначені в межах заданої області 2002 відстеження або макрообласті 2004 обслуговування. Розглянемо знов Фіг. 19, на якій власник фемтовузла 1910 може підписатися на мобільну послугу, таку як, наприклад, мобільна послуга 3G, що пропонується через основну мережу 1950 мобільного оператора. Крім того, термінал 1920 доступу може бути виконаний з можливістю роботи як в макросередовищах, так і в міжмережних середовищах з меншими масштабами (наприклад, всередині житлового приміщення). Іншими словами, залежно від поточного місцеположення термінала 1920 доступу, термінал 1920 доступу може обслуговуватися вузлом 1960 доступу мобільної мережі 1950 макростільника або будь-яким одним з набору фемтовузлів 1910 (наприклад, фемтовузлами 1910А і 1910В, які знаходяться всередині відповідного житлового приміщення 1930 користувача). Наприклад, коли абонент знаходиться поза межами свого будинку, він обслуговується стандартним вузлом макродоступу (наприклад, вузлом 1960), і коли абонент знаходиться вдома, він обслуговується фемтовузлом (наприклад, вузлом 1910А). Тут потрібно розуміти, що фемтовузол 1920 може мати зворотну сумісність з існуючими терміналами 1920 доступу. Фемтовузол 1910 може бути розгорнутий на одній частоті або, як альтернатива, на множині частот. Залежно від конкретної конфігурації окрема частота або одна або більше з множини частот можуть накладатися з однією або більше частотами, використовуваними макровузлом (наприклад, вузлом 1960). У деяких аспектах термінал 1920 доступу може бути виконаний з можливістю з'єднання з переважним фемтовузлом (наприклад, домашнім фемтовузлом термінала 1920 доступу) будь-якого разу, коли таке з'єднання можливе. Наприклад, будь-якого разу, коли термінал 1920 доступу знаходиться в межах житлового приміщення 1930 користувача, може бути бажаним, щоб термінал 1920 доступу зв'язувався тільки з домашнім фемтовузлом 1910. У деяких аспектах, якщо термінал 1920 доступу працює в межах стільникової макромережі 1950, але не знаходиться постійно в своїй найбільш переважній мережі (наприклад, як визначено в списку переважного роумінгу), термінал 1920 доступу може продовжувати пошук найбільш переважної мережі (наприклад, переважного фемтовузла 1910), використовуючи повторний вибір кращої системи (BSR, ПКС), який може включати в себе періодичне сканування доступних систем для визначення, чи доступні в даний момент часу кращі системи, з подальшими спробами асоціюватися з такими переважними системами. У процесі одержання термінал 1920 доступу може обмежити свій пошук певним діапазоном і каналом. Наприклад, пошук найбільш переважної системи може повторюватися періодично. Після виявлення переважного фемтовузла 1910, термінал 1920 доступу вибирає фемтовузол 1910 для роботи в межах його зони обслуговування. 49 Фемтовузол може бути обмежений в деяких аспектах. Наприклад, даний фемтовузол може забезпечувати тільки визначені послуги для визначених терміналів доступу. При розгортанні з, так званою, обмеженою (або закритою) асоціацією, даний термінал доступу може обслуговуватися тільки мобільною мережею з макровузлом і визначеним набором фемтовузлів (наприклад, фемтовузлами 1910, які постійно знаходяться в межах відповідних житлових приміщень 1930 користувача). У деяких варіантах виконання вузол може бути обмежений так, що він не забезпечує для щонайменше одного вузла щонайменше одне з: передачі сигналів, доступу до даних, реєстрації, пейджингу або надання послуги. У деяких аспектах обмежений фемтовузол (який також може називатися домашнім вузлом В закритої групи абонентів) являє собою такий вузол, який забезпечує послугу для обмеженого, попередньо встановленого набору терміналів доступу. Такий набір може бути тимчасово або постійно розширений відповідно до необхідності. У деяких аспектах закрита група абонентів (CSG (ЗГА)) може бути визначена як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список керування доступом терміналів доступу. Канал, в якому працюють всі фемтовузли (або у всіх обмежених фемтовузлах) в регіоні, може називатися фемтоканалом. Різні взаємозв'язки можуть, таким чином, існувати між даним фемтовузлом і даним терміналом доступу. Наприклад, з точки перспективи термінала доступу, фемтовузол без обмеженої асоціації може називатися відкритим фемтовузлом. Фемтовузол, який деяким чином обмежений (наприклад, обмежений для асоціації і/або реєстрації), може називатися фемтовузлом з обмеженням. Домашнім фемтовузлом може називатися фемтовузол, через який авторизований термінал доступу для доступу і роботи. Гостьовим фемтовузлом може називатися фемтовузол, по якому термінал доступу тимчасово авторизують для доступу або роботи. Чужим фемтовузлом може називатися фемтовузол, по якому термінал доступу не авторизують для доступу або роботи, за винятком, можливо, надзвичайних ситуацій (наприклад, викликів 911). З точки перспективи фемтовузла з обмеженням, домашнім терміналом доступу може називатися термінал доступу, який авторизований для доступу до фемтовузла з обмеженням. Гостьовим терміналом доступу може називатися термінал доступу, який тимчасово звертається до фемтовузла з обмеженням. Чужим терміналом доступу може називатися термінал доступу, який не має дозволу на доступ до фемтовузла з обмеженням, за винятком, можливо, надзвичайних ситуацій, наприклад, таких як виклики 911 (наприклад, термінал доступу, який не має повноважень або дозволу на реєстрацію з фемтовузлом з обмеженням). Для зручності, наведене тут розкриття описує різні функції в контексті фемтовузла. Слід, однак, розуміти, що піковузол може забезпечувати такі ж або аналогічні функції для більшої області охоплення. Наприклад, піковузол може бути обмеже 95176 50 ний, домашній піковузол може бути визначений для заданого термінала доступу і так далі. Бездротова система зв'язку з множинним доступом може одночасно підтримувати передачу даних для множини терміналів бездротового доступу. Як відмічено вище, кожний термінал може зв'язуватися з однією або більше базовими станціями шляхом передачі по прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінія зв'язку) стосується лінії зв'язку від базових станцій в термінали, і зворотна лінія зв'язку (або висхідна лінія зв'язку) стосується лінії зв'язку від терміналів в базові станції. Така лінія зв'язку може бути встановлена через систему "один вхід-один вихід", "множина входів-множина виходів" (ΜΙΜΟ (ΜΒΜΒ)) або деякі інші типи систем. У системі ΜΙΜΟ використовується множина (ΝT) передавальних антен і множина (NR) приймальних антен для зв'язку. Канал ΜΙΜΟ, сформований ΝT передавальними і NR приймальними антенами, може бути розкладений на NS незалежних каналів, які також називаються просторовими каналами, де NSmin{ΝT,NR}. Кожний з NS незалежних каналів відповідає одному вимірюванню. Система ΜΙΜΟ може забезпечувати поліпшені робочі характеристики (наприклад, більш високу пропускну здатність і/або більшу надійність), якщо використовуються додаткові розмірності, що формуються множиною передавальних і приймальних антен. Система ΜΙΜΟ може підтримувати дуплексну передачу даних з розділенням за часом (TDD (ДчР)) і дуплексну передачу даних з частотним розділенням (FDD (ДЧР)). У системі TDD передачі по прямій і зворотній лініях зв'язку знаходяться в одній і тій же частотній області таким чином, що принцип взаємності забезпечує можливість оцінки прямої лінії зв'язку по зворотній лінії зв'язку. Це дозволяє в точці доступу виділяти коефіцієнт посилення за рахунок формування променя передачі, коли множина антен доступна в точці доступу. Наведені тут описи можуть бути реалізовані у вигляді вузла (наприклад, пристрою), в якому використовуються різні компоненти для обміну даними щонайменше з одним або більше іншими вузлами. На Фіг. 21 представлено декілька зразкових компонентів, які можна використовувати для забезпечення обміну даними між вузлами. Зокрема, на Фіг. 21 ілюструється бездротовий пристрій 2110 (наприклад, точка доступу) і бездротовий пристрій 2150 (наприклад, термінал доступу) системи 2100 ΜΙΜΟ. У пристрої 2110, дані трафіку для множини потоків даних надають з джерела 2112 даних в процесор 2114 передачі (ТХ) даних. У деяких аспектах кожний потік даних передають через відповідну передавальну антену. Процесор 2114 даних передачі формату є, кодує і виконує чергування даних трафіку для кожного потоку даних на основі визначеної схеми кодування, вибраної для цього потоку даних, для надання кодованих даних. Кодовані дані для кожного потоку даних можуть бути мультиплексовані з пілотними даними, використовуючи технології OFDM (МОЧР, мультиплексування з ортогональним частотним розділенням сигналів). Пілотні дані типово являють 51 собою відому кодову комбінацію даних, яку обробляють відомим чином і яка може використовуватися в системі приймача для оцінки відгуку каналу. Мультиплексовані пілотні і кодовані дані для кожного потоку даних потім модулюють (тобто виконують відображення символу) на основі визначеної схеми модуляції (наприклад, BPSK (ДФМн, двійкова фазова маніпуляція), QSPK (КФМн, квадратурна фазова маніпуляція), M-PSK (М-ФМн, Мзначна фазова маніпуляція) або M-QAM (М-КАМ, М-значна квадратурна амплітудна модуляція)), вибраної для цього потоку даних, для забезпечення символів модуляції. Швидкість передачі даних, кодування і модуляція для кожного потоку даних можуть бути визначені за допомогою інструкцій, виконуваних процесором 2130. Запам'ятовуючий пристрій 2132 даних може містити програмний код, дані і іншу інформацію, використовувану процесором 2130 або іншими компонентами пристрою 2110. Символи модуляції для всіх потоків даних потім надають в процесор 2120 ТХ ΜΙΜΟ, який може додатково обробляти символи модуляції (наприклад, для OFDM). Процесор 2120 ТХ ΜΙΜΟ потім надає ΝT потоків символів модуляції в ΝT приймачів-передавачів (XCVR) 2122A-2122T. У деяких аспектах процесор 2120 ТХ ΜΙΜΟ застосовує ваги для формування променя до символів потоків даних і до антени, через яку передають ці символи. Кожний приймач-передавач 2122 приймає і обробляє відповідний потік символів для забезпечення одного або більше аналогових сигналів, і додатково обробляє (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали, для одержання модульованого сигналу, придатного для передачі через канал ΜΙΜΟ. Модульовані сигнали з приймачів-передавачів 2122А2122Т потім передають через ΝT антен 2124А2124Т, відповідно. У пристрої 2150 модульовані сигнали, що передаються, приймають за допомогою NR антен 2152A-2152R, і прийняті сигнали з кожної антени 2152 надають у відповідний приймач-передавач (XCVR) 2154A-2154R. Кожний приймач-передавач 2154 обробляє (наприклад, фільтрує, посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, перетворює в цифрову форму оброблений сигнал для одержання вибірок і додатково обробляє ці вибірки для одержання відповідного "прийнятого" потоку символів. Процесор 2160 даних прийому (RX) потім приймає і обробляє NR прийнятих потоків символів з приймачів-передавачів 2154 на основі визначеної технології обробки приймача для одержання NR "детектованих" потоків символів. Процесор 2160 даних RX потім демодулює, виконує зворотне перемежовування і декодує кожний детектований потік символів для відновлення даних трафіку для потоку даних. Обробка, що виконується процесором 2160 даних RX, є взаємодоповнюючою для обробки, виконуваної процесором 2120 ТХ ΜΙΜΟ і процесором 2114 даних ТХ в пристрої 2110. Процесор 2170 періодично визначає, яку матрицю попереднього кодування потрібно викорис 95176 52 товувати (описана нижче). Процесор 2170 формулює повідомлення, що передається по зворотній лінії зв'язку, яке містить ділянку індексу матриці і ділянку значення рангу. Запам'ятовуючий пристрій 2172 даних може зберігати програмний код, дані і іншу інформацію, використовувану процесором 2170 або іншими компонентами пристрою 2150. Повідомлення, що передається по зворотній лінії зв'язку, може містити різні типи інформації, яка стосуються лінії зв'язку і/або потоку даних, що приймається. Повідомлення, що передається по зворотній лінії зв'язку, потім обробляють за допомогою процесора 2138 даних ТХ, який також приймає дані трафіку для множини потоків даних з джерела 2136 даних, модульовані модулятором 2180, оброблені за допомогою приймачівпередавачів 2154A-2154R і передані зворотно в пристрій 2110. У пристрої 2110 модульовані сигнали з пристрою 2150 приймають за допомогою антен 2124, обробляють за допомогою приймачів-передавачів 2122, демодулюють за допомогою демодулятора (DEMOD) 2140 і обробляють за допомогою процесора 2142 даних прийому для виділення повідомлення зворотної лінії зв'язку, переданого пристроєм 2150. Процесор 2130 потім визначає, яку матрицю попереднього кодування потрібно використовувати для визначення ваг формування променя і потім обробляє виділене повідомлення. На Фіг. 21 також показано, що компоненти зв'язку можуть включати в себе один або більше компонентів, які виконують операції керування взаємними перешкодами, як описано тут. Наприклад, компонент 2190 керування взаємними перешкодами (INTER) може взаємодіяти з процесором 2130 і/або іншими компонентами пристрою 2110 для передачі/прийому сигналів в/з іншого пристрою (наприклад, пристрою 2150), як описано тут. Аналогічно, компонент 2192 керування взаємними перешкодами може взаємодіяти з процесором 2170 і/або іншими компонентами пристрою 2150 для передачі/прийому сигналів в/з іншого пристрою (наприклад, пристрою 2110). Потрібно розуміти, що для кожного пристрою 2110 і 2150 функції двох або більше з описаних вище компонентів можуть бути передбачені в одному компоненті. Наприклад, один компонент обробки може надавати функцію компонента 2190 керування взаємними перешкодами і процесора 2130, і один компонент обробки може надавати функцію компонента 2192 керування взаємними перешкодами і процесора 2170. Наведений тут опис може бути реалізований в різних типах систем зв'язку і/або компонентах системи. У деяких аспектах наведений тут опис можна використовувати в системі з множинним доступом, виконаній з можливістю підтримання зв'язку множиною користувачів, шляхом спільного використання доступних системних ресурсів (наприклад, шляхом вказівки одного або більше з: смуги пропускання, потужності передачі, кодування, чергування і так далі). Наприклад, наведений тут опис можна застосовувати до будь-якої однієї або комбінації з наступних технологій: системи множинного доступу з кодовим розділенням (CDMA (МДКР)), 53 системи CDMA з множиною несучих (MCCDMA (МДКРМН)), широкосмуговий CDMA (W-CDMA (ШМДКР)), високошвидкісний пакетний доступ (HSPA, HSPA+ (ВШПД)), системи багатостанційного доступу з часовим розділенням (TDMA (МДчР)), системи множинного доступу з частотним розділенням (FDMA (МДЧР)), системи FDMA з однією несучою (SC-FDMA (МДЧР-ОН)), системи множинного доступу з ортогональним частотним розділенням (OFDMA (МДОЧР)), або до інших з множини технологій багатостанційного доступу. Система бездротового зв'язку, в якій використовується наведений тут опис, може бути розроблена так, що вона буде реалізовувати один або більше з таких стандартів, як IS-95, cdma2000, IS-856, W-CDMA, TDSCDMA (МДКР з розділенням часу) і інших стандартів. Мережа CDMA може реалізовувати таку радіотехнологію, як універсальний наземний радіодоступ (UTRA (УНРД)), cdma2000 або деяку іншу технологію. UTRA включає в себе W-CDMA і низьку частоту проходження елементарних сигналів (LCR (НЧЕ)). Технологія cdma2000 охоплює стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізовувати таку радіотехнологію, як глобальна система мобільного зв'язку (GSM (ГСМ)). Мережа OFDMA може реалізовувати таку радіотехнологію, як розгорнутий UTRA (E-UTRA (РУНРД)), IEEE 802.11, IEEE 802.16, IEEE 802.20, флеш-OFDM і т. д. UTRA, E-UTRA i GSM являють собою частину універсальної мобільної системи зв'язку (UMTS (УМСЗ)). Наведені тут описи можуть бути реалізовані в системі Довгострокового розвитку (LTE (ДСР)) 3GPP, в ультрамобільній широкосмуговій системі (UMB (УМШ)) і в інших типах систем. LTE являє собою випуск UMTS, в якому використовується E-UTRA. Хоч певні аспекти розкриття можуть бути описані з використанням термінології 3GPP, потрібно розуміти, що описи, наведені тут, можна застосовувати в технології 3GPP (Rel99, Rel5, Rel6, Rel7), а також в технології 3GPP2 (1xRTT, 1xEV-DO Rel.0, RevA, RevB) і в інших технологіях. Наведені тут описи можуть бути впроваджені (наприклад, реалізовані в або виконані за допомогою) в різні пристрої (наприклад, вузли). У деяких аспектах вузол (наприклад, бездротовий вузол), реалізований з наведеними тут описами, може містити точку доступу або термінал доступу. Наприклад, термінал доступу може містити, може бути реалізований як або може бути відомий як користувацьке обладнання, станція абонента, модуль абонента, мобільна станція, мобільний пристрій, мобільний вузол, віддалена станція, віддалений термінал, термінал користувача, агент користувача, пристрій користувача, або може бути названий з використанням деякої іншої термінології. У деяких варіантах виконання термінал доступу може містити стільниковий телефон, бездротовий телефон, телефон на основі протоколу ініціювання сеансу (SIP (ПІС)), станцію бездротової місцевої лінії (WLL (БМЛ)), кишеньковий персональний комп'ютер (PDA (КПК)), переносний пристрій, що має можливості бездротового зв'язку, або деякий інший відповідний пристрій обробки, підключений до бездротового модема. Відповідно до цього, 95176 54 один або більше описаних тут аспектів можуть бути впроваджені в телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, переносний комп'ютер), портативний пристрій зв'язку, портативний обчислювальний пристрій (наприклад, кишеньковий персональний комп'ютер), розважальний пристрій (наприклад, музичний пристрій, відеопристрій або супутниковий радіоприймач), пристрій системи глобальної навігації або будь-який інший відповідний пристрій, який виконаний з можливістю обміну даними через бездротове середовище. Точка доступу може містити, може бути реалізована як або може бути відома як вузол В, eNode В, контролер радіомережі (RNC (КРМ)), базова станція (BS (БС)), базова радіостанція (RBS (БРС)), контролер базових станцій (BSC (КБС)), базова станція приймача-передавача (BTS (БСП)), функція приймача-передавача (TF (ФП)), радіоприймач-передавач, радіомаршрутизатор, набір базових послуг (BSS (НБП)), набір розширеної послуги (ESS (НРП)), або може бути названа з використанням деякої іншої аналогічної термінології. У деяких аспектах вузол (наприклад, точка доступу) може містити вузол доступу для системи зв'язку. Такий вузол доступу може забезпечувати, наприклад, можливість з'єднання для або з мережею (наприклад, глобальною обчислювальною мережею, такою як Інтернет, або стільниковою мережею зв'язку) через дротову або бездротову лінію зв'язку в мережу. Відповідно до цього, вузол доступу може забезпечувати для іншого вузла (наприклад, термінала доступу) можливість доступу до мережі або до деяких інших функцій. Крім того, потрібно розуміти, що один або обидва з вузлів можуть бути портативними або, в деяких випадках, відносно непортативними. Крім того, потрібно розуміти, що бездротовий вузол може бути виконаний з можливістю передачі і/або прийому інформації без використання бездротових технологій (наприклад, через кабельне з'єднання). Таким чином, приймач і передавач, як описано тут, можуть включати в себе відповідні компоненти інтерфейсу зв'язку (наприклад, компоненти електричного або оптичного інтерфейсу) для обміну даними з небездротовим середовищем передачі. Бездротовий вузол може виконувати обмін даними через одну або більше бездротових ліній зв'язку, які основані на відповідній технології бездротового зв'язку або яким-небудь іншим чином підтримують її. Наприклад, в деяких аспектах бездротовий вузол може бути асоційований з мережею. У деяких аспектах мережа може містити локальну обчислювальну мережу або глобальну обчислювальну мережу. Бездротовий пристрій може підтримувати або використовувати якимнебудь іншим чином одну або більше з множини різних технології бездротового зв'язку, протоколів або стандартів, таких як описані тут (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і так далі). Аналогічно, бездротовий вузол може підтримувати або яким-небудь іншим чином використовувати одну або більше з множини відповідних 55 схем модуляції або мультиплексування. Бездротовий вузол може, таким чином, включати в себе відповідні компоненти (наприклад, інтерфейси радіоканалів) для встановлення і передачі даних через одну або більше бездротових ліній зв'язку, використовуючи описані вище або інші технології бездротового зв'язку. Наприклад, бездротовий вузол може містити бездротовий приймачпередавач з відповідними компонентами передавача і приймача, які можуть включати в себе різні компоненти (наприклад, генератори сигналу і процесори сигналів), які сприяють передачі даних через бездротове середовище. Компоненти, описані тут, можуть бути реалізовані різним чином. Як показано на Фіг. 22-30, пристрої 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900 і 3000 представлені як послідовність взаємопов'язаних функціональних блоків. У деяких аспектах функції цих блоків можуть бути реалізовані як система обробки даних, що включає в себе один або більше компонентів процесора. У деяких аспектах функції цих блоків можуть бути реалізовані з використанням, наприклад, щонайменше частини однієї або більше інтегральних схем (наприклад, ASIC (СІС, спеціалізована інтегральна схема)). Як описано тут, інтегральна схема може включати в себе процесор, програмний засіб, інші відповідні компоненти або деяку їх комбінацію. Функції цих блоків також можуть бути реалізовані деяким іншим чином, як описано тут. У деяких аспектах один або більше з блоків, представлених пунктирними лініями на Фіг. 22, 23, є необов'язковими. Пристрої 2200, 2300, 2400, 2500, 2600, 2700, 2800, 2900 і 3000 можуть включати в себе один або більше модулів, які можуть виконувати одну або більше з функцій, описаних вище з посиланням на різні креслення. У деяких аспектах один або більше компонентів контролера 320 взаємних перешкод або контролера 322 взаємних перешкод можуть забезпечувати функцію, що стосується, наприклад, засобу 2202 чергування HARQ, засобу 2302 специфікації профілю, засобу 2402 зміщення фази, засобу 2502 ідентифікації, засобу 2602 спектральної маски,засобу 2702 коду розширення, засобу 2802 обробки, засобу 2902 потужності передачі або засобу 3004 коефіцієнта ослаблення. У деяких аспектах контролер 326 зв'язку або контролер 328 зв'язку можуть забезпечувати функцію, що стосується, наприклад, засобу 2204, 2304, 2404, 2504, 2604, 2704 або 2904. У деяких аспектах контролер 332 керування часовими характеристиками або контролер 334 керування часовими характеристиками може забезпечувати функції, що стосуються, наприклад, засобу 2206, 2506 або 2706 керування часовими характеристиками. У деяких аспектах контролер 330 зв'язку може забезпечувати функцію, що стосується, наприклад, засобу 2802 прийому. У деяких аспектах сигнальний процесор 366 може забезпечувати функцію, що стосується, наприклад, засобу 2804 обробки. У деяких аспектах приймач-передавач 302 або приймачпередавачі 304 може забезпечувати функцію, що стосується, наприклад, засобу 3002 визначення сигналу. 95176 56 Потрібно розуміти, що будь-які посилання на елемент, представлений тут, використовуючи таке позначення як "перший", "другий" і т. д., загалом, не обмежують кількість або порядок цих елементів. Швидше ці позначення можуть використовуватися тут як зручний спосіб розрізнювання двох або більше елементів або екземплярів елемента. Таким чином, посилання на перший і другий елементи не означає, що тільки два елементи можуть використовуватися тут, або що перший елемент повинен передувати другому елементу певним чином. Крім того, якщо тільки не буде вказане інше, набір елементів може містити один або більше елементів. Для фахівців в даній галузі техніки буде зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої множини різних технологій і технічних прийомів. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і елементарні посилки, на які може бути зроблене посилання в наведеному вище описі, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками або будь-якою їх комбінацією. Для фахівців в даній галузі техніки також, крім того, буде зрозуміло, що будь-які з різних ілюстративних логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритму, описаних з посиланням на аспекти, розкриті тут, можуть бути реалізовані як електричні і апаратні засоби (наприклад, використовуючи цифрову реалізацію, аналогову реалізацію або комбінації цих двох підходів, які можуть бути розроблені з використанням кодування джерела або деякої іншої технології), різні форми програм або інструкції, що містять код розробки (які можуть називатися тут, для зручності, "програмним засобом" або "програмним модулем") або використовуючи комбінації цих двох підходів. Для ясної ілюстрації такої можливості взаємної заміни апаратних і програмних засобів, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище, загалом, з представленням їх функцій. Чи будуть такі функції реалізовані як апаратний або програмний засіб залежить від конкретного застосування і конструктивних обмежень, що накладаються на всю систему. Фахівці в даній галузі техніки можуть реалізувати описані функції різними способами для кожного конкретного варіанта застосування, але такі рішення при конкретній реалізації не повинні інтерпретуватися як відхід від обсягу даного розкриття. Різні ілюстративні логічні блоки, модулі і схеми, описані з посиланням на розкриті тут аспекти, можуть бути реалізовані в межах або виконані за допомогою інтегральної схеми (IС (IС)), термінала доступу або точки доступу. IС може містити процесор загального призначення, процесор цифрових сигналів (DSP (ПЦС)), відповідну спеціалізовану інтегральну схему (ASIC), програмовану вентильну матрицю (FPGA (ПВМ)) або інший програмований логічний пристрій, дискретний логічний елемент або транзисторну логіку, дискретні апаратні компоненти, електричні компоненти, оптичні компоне 57 нти, механічні компоненти або будь-яку їх комбінацію, розроблену для виконання описаних тут функцій, і може виконувати коди або інструкції, які знаходяться всередині мікросхем, за межами мікросхем або з використанням обох підходів. Процесор загального призначення може являти собою мікропроцесор, але як альтернатива, процесор може являти собою будь-який звичайний процесор, контролер, мікроконтролер або кінцевий автомат. Процесор також може бути реалізований як комбінація обчислювальних пристроїв, наприклад, комбінація DSP і мікропроцесора, множина мікропроцесорів, один або більше мікропроцесорів, спільно з ядром DSP, або будь-яка інша така конфігурація. Потрібно розуміти, що будь-який конкретний порядок або ієрархія етапів в будь-якому розкритому процесі являє собою один із зразкових підходів. На основі конструктивних переваг, потрібно розуміти, що конкретний порядок або ієрархія етапів в процесах можуть бути змінені, залишаючись при цьому в межах об'єму даного розкриття. Прикладені пункти формули винаходу, що стосуються способу, представляють елементи різних етапів в певному порядку, і при цьому не маються на увазі обмеження яким-небудь представленим певним порядком або ієрархією. Описані функції можуть бути реалізовані у вигляді апаратних засобів, програмних засобів, вбудованого програмного забезпечення або будь-якої їх комбінації. При реалізації у вигляді програмних засобів функції можуть бути збережені в або передані через зчитуваний комп'ютером носій інформації, як одна або більше інструкцій або кодів. Зчитувані комп'ютером носії інформації включають в себе як комп'ютерні носії інформації, так і середовища передачі даних, що включають в себе будь-яке середовище, яке сприяє передачі комп'ютерної програми з одного місця в інше. Носії інформації можуть являти собою будь-які доступні носії, до яких може звертатися комп'ютер. Як приклад, і не для обмеження, такі зчитувані комп'ютером носії інформації можуть містити RAM (ОЗП, оперативний запам'ятовуючий пристрій), ROM (ПЗП, постійний запам'ятовуючий пристрій), EEPROM (ЕСППЗП, електрично стираний програ 95176 58 мований постійний запам'ятовуючий пристрій), CDROM або інші накопичувачі на оптичних дисках, накопичувачі на магнітних дисках або інші магнітні пристрої-накопичувачі, або будь-яке інше середовище, яке можна використовувати для переміщення або збереження необхідного програмного коду у формі інструкцій або структур даних, і доступ до яких може бути здійснений за допомогою комп'ютера. Крім того, будь-яке з'єднання правильно називати зчитуваним комп'ютером носієм інформації. Наприклад, якщо програмне забезпечення передають з вебсайта, сервера або іншого віддаленого джерела, що використовує коаксіальний кабель, оптоволоконний кабель, виту пару, цифрову абонентську лінію (DSL) або бездротові технології, такі як інфрачервоний, радіо- і мікрохвильовий зв'язок, тоді цей коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, такі як інфрачервоний, радіо- і мікрохвильовий зв'язок, будуть включені у визначення носія інформації. Терміни disk і disc, використовувані тут, включають в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск blu-ray, при цьому в той час як disk звичайно відтворює дані магнітним способом, disc відтворює дані оптичним способом за допомогою лазера. Комбінації описаних вище засобів також повинні бути включені в обсяг зчитуваних комп'ютером носіїв інформації. Загалом, потрібно розуміти, що зчитуваний комп'ютером носій інформації може бути реалізований в будь-якому відповідному комп'ютерному програмному продукті. Наведений вище опис розкритих аспектів передбачений для забезпечення для будь-якого фахівця в даній галузі техніки можливості використання даного розкриття. Різні модифікації цих аспектів будуть зрозумілі для фахівця в даній галузі техніки, і загальні принципи, визначені тут, можуть бути застосовані в інших аспектах, без виходу за межі обсягу розкриття. Таким чином, не передбачається, що дане розкриття буде обмежене аспектами, представленими тут, але повинно відповідати самому широкому обсягу, відповідному розкритим тут принципам і новим властивостям. 59 95176 60
ДивитисяДодаткова інформація
Назва патенту англійськоюInterference management utilizing power and attenuation profiles
Автори англійськоюYavuz, Mehmet, Black, Peter J., Nanda, Sanjiv
Назва патенту російськоюУправление взаимными помехами, используя профили мощности и ослабления сигнала
Автори російськоюЯвуз Мехмет, Блек Питер Дж., Нанда Санджив
МПК / Мітки
МПК: H04L 25/06
Мітки: потужності, ослаблення, сигналу, перешкодами, взаємними, використовуючи, профілі, керування
