H01P 1/20 — частотно-виборчі пристрою або частотні дискримінатори, наприклад фільтри

Номер патенту: 105218

Опубліковано: 10.03.2016

Автор: Глушеченко Едуард Миколайович

МПК: H01P 1/20

Мітки: мікросмужковий, напрямлений, фільтр, бігучої, хвилі

Формула / Реферат:

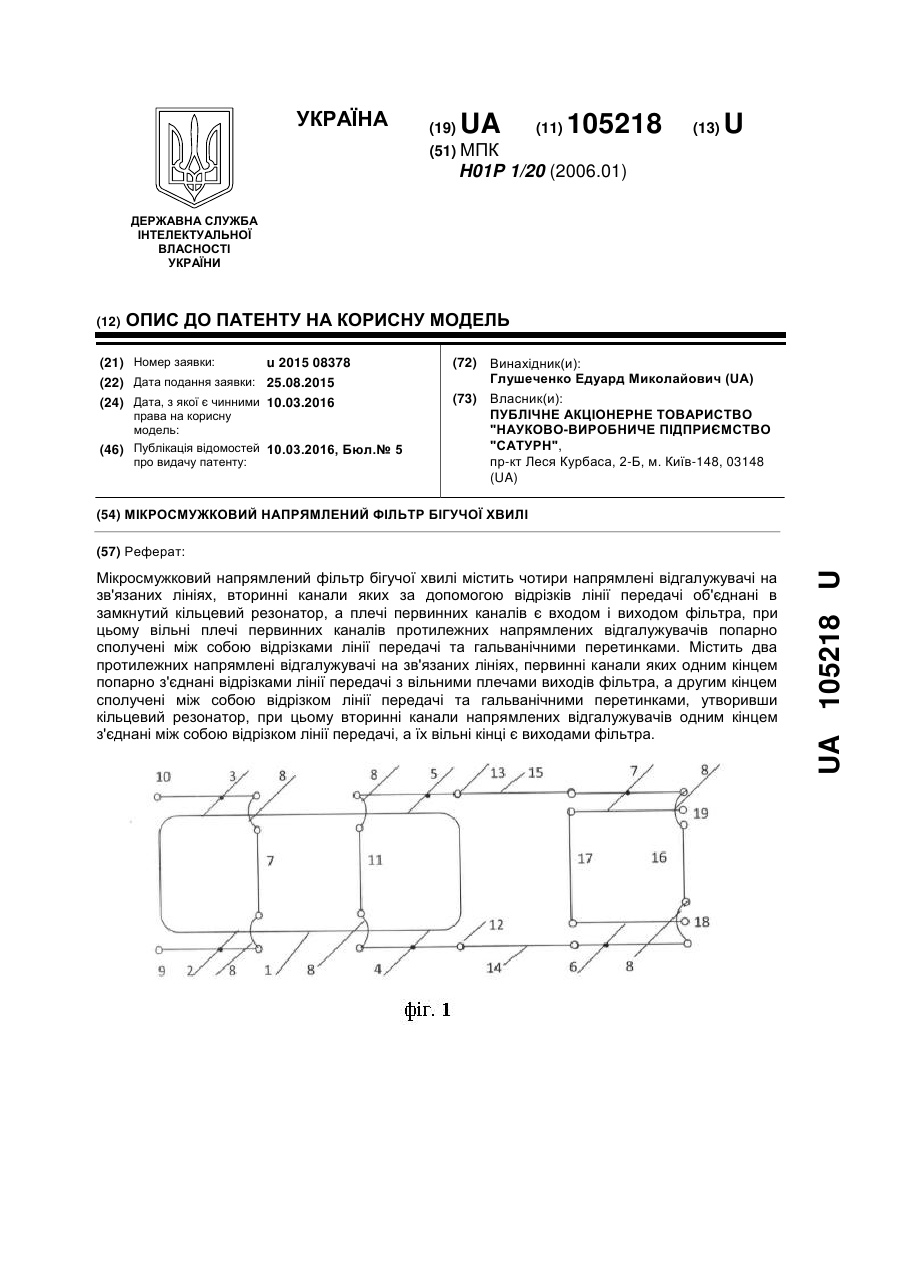

1. Мікросмужковий напрямлений фільтр бігучої хвилі, що містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перетинками, який...

Номер патенту: 104199

Опубліковано: 12.01.2016

Автор: Глушеченко Едуард Миколайович

МПК: H01P 1/15, H01P 1/20

Мітки: напрямлений, фільтр, хвилі, мікросмуговий, біжучої

Формула / Реферат:

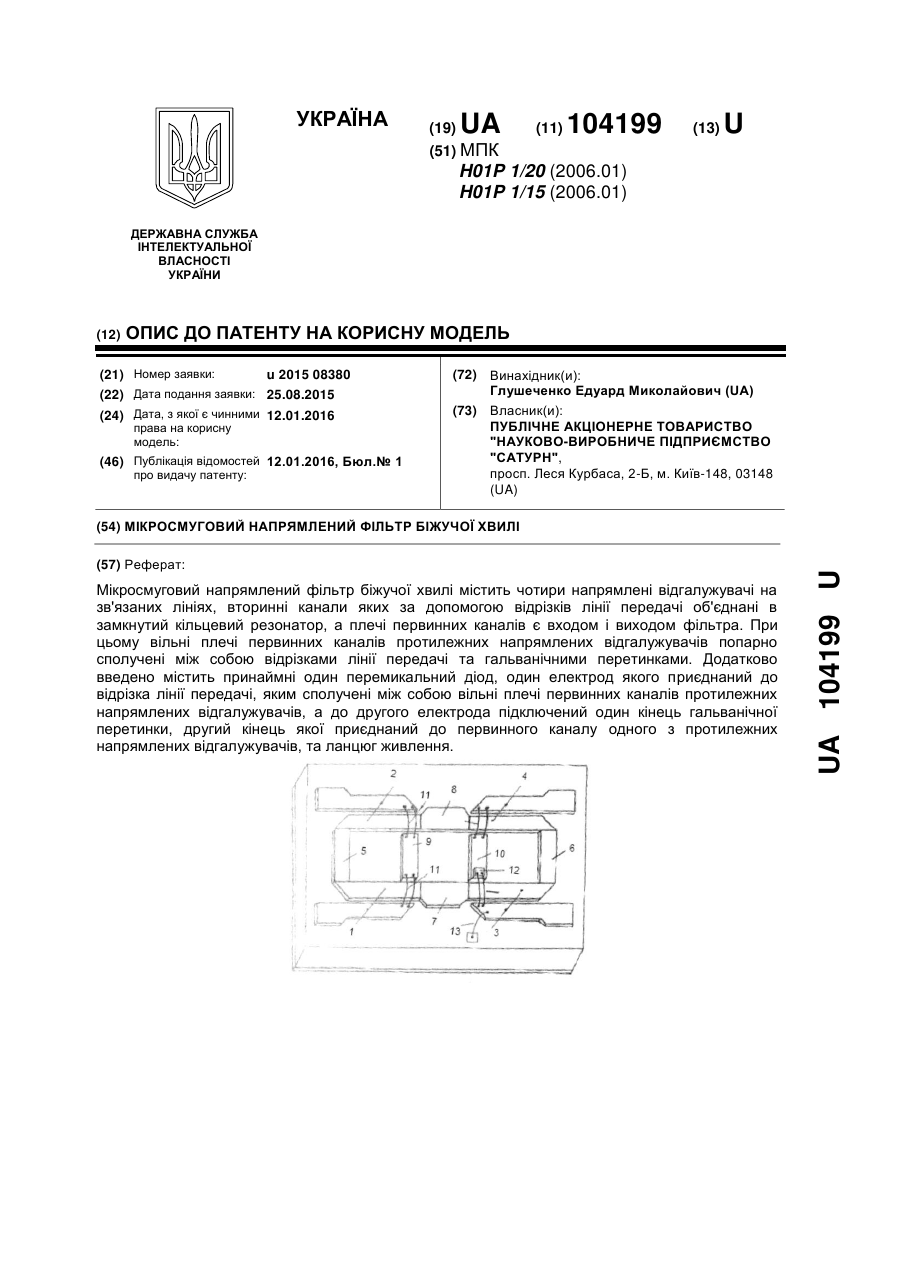

Мікросмуговий напрямлений фільтр біжучої хвилі, що містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перетинками, який...

Номер патенту: 104198

Опубліковано: 12.01.2016

Автор: Глушеченко Едуард Миколайович

МПК: H01P 1/20

Мітки: біжучої, напрямлений, фільтр, хвилі, мікросмужковий

Формула / Реферат:

Мікросмужковий напрямлений фільтр біжучої хвилі, що містить чотири напрямлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перетинками, який...

Номер патенту: 103921

Опубліковано: 12.01.2016

Автори: Попов Максим Олександрович, Зависляк Ігор Володимирович

МПК: H01P 7/00, H01P 1/20

Мітки: керування, фільтра, пропускання, спосіб, смугою, надвисокочастотного

Формула / Реферат:

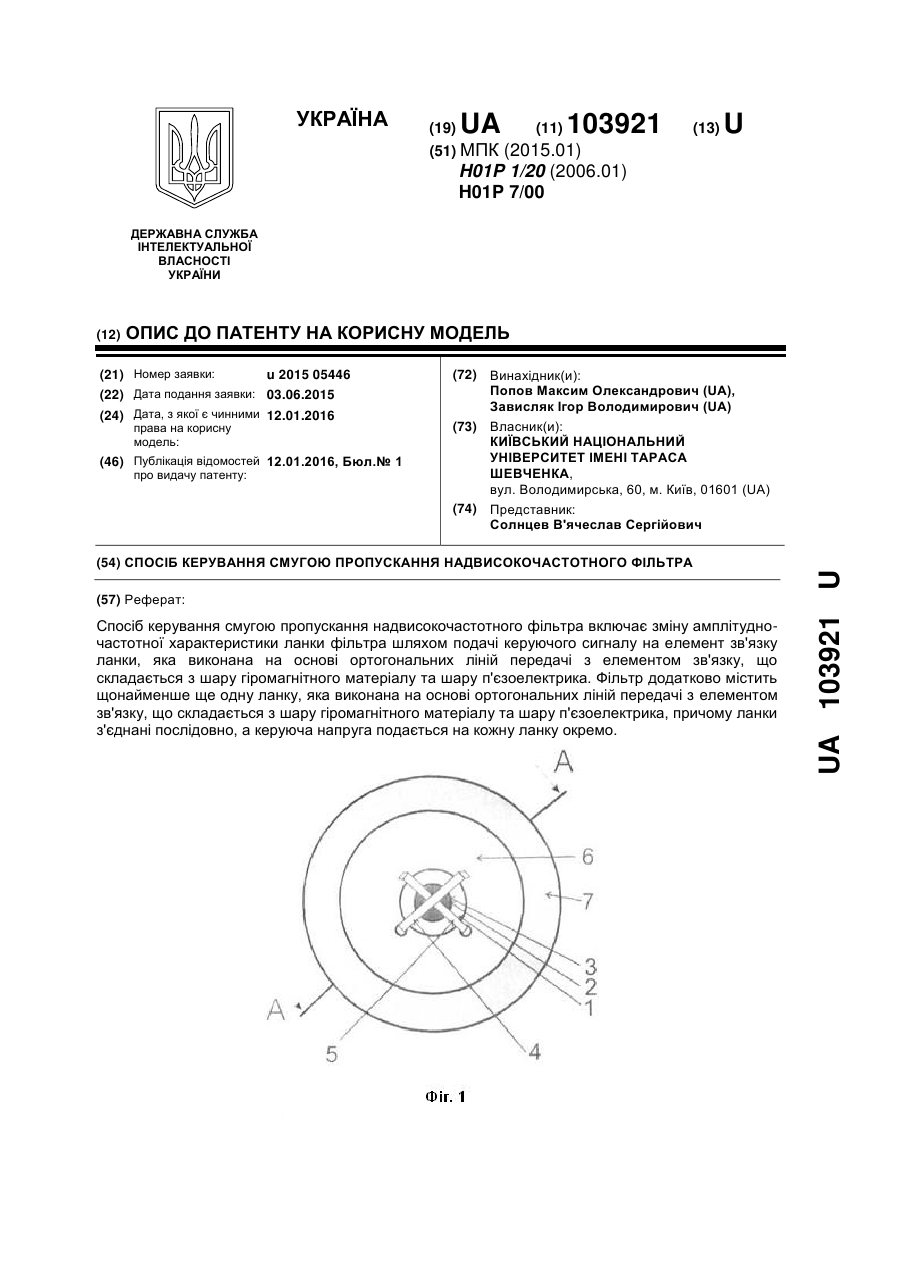

1. Спосіб керування смугою пропускання надвисокочастотного фільтра, що включає зміну амплітудно-частотної характеристики ланки фільтра шляхом подачі керуючого сигналу на елемент зв'язку ланки, яка виконана на основі ортогональних ліній передачі з елементом зв'язку, що складається з шару гіромагнітного матеріалу та шару п'єзоелектрика, який відрізняється тим, що фільтр додатково містить щонайменше ще одну ланку, яка виконана на основі...

Номер патенту: 109490

Опубліковано: 25.08.2015

Автори: Золотарьов Володимир Олександрович, Лян Сунь, Шубний Олександр Іванович, Сюй Ван, Юй-Шен Хе, Натаров Михайло Петрович, Черпак Микола Тимофійович, Юнь Ву, Гламаздін Володимир Володимирович, Цзя Ван, Баранник Олександр Анатолійович, Скресанов Валерій Миколайович

МПК: H01P 1/20

Мітки: фільтр, смуго-пропускний

Формула / Реферат:

Смуго-пропускний фільтр, який містить хвилевід прямокутного перерізу a´b та діелектричну пластину, на обох поверхнях якої розташовані високотемпературні надпровідні ідентичні плівки з низкою вікон, симетричних відносно осі плівки, однакової висоти, різної довжини та на різних відстанях одне від одного, при цьому пластина встановлена в осьовій площині хвилеводу перпендикулярно широким стінкам, який відрізняється тим, що в обох широких...

Номер патенту: 78950

Опубліковано: 10.04.2013

Автори: Таран Євгеній Павлович, Григор'єв Євгеній Володимирович, Глумова Маріна Всеволодовна, Арсенічев Сергій Павлович, Шадрін Анатолій Олександрович, Полєтаєв Дмитро Олександрович

МПК: H01P 1/20

Мітки: атенюатор, надвисокочастотний

Формула / Реферат:

Надвисокочастотний атенюатор, що містить хвилевід, який відрізняється тим, що додатково містить металеву пластину, шток, пристрій, що перетворює вертикальний рух штока в горизонтальне переміщення металевої пластини, пристрій, що перетворює обертальний рух штока в осьове переміщення металевої пластини, пристрій переміщення штока, пристрій обертання штока, стрижень в металевій пластині, джерело електромагнітних коливань, приймач...

Номер патенту: 75594

Опубліковано: 10.12.2012

Автори: Шадрін Анатолій Олександрович, Арсенічев Сергій Павлович, Григор'єв Євгеній Володимирович, Полєтаєв Дмитро Олександрович, Глумова Маріна Всеволодовна, Таран Євгеній Павлович

МПК: H01P 1/20

Мітки: нвч, фільтр

Формула / Реферат:

НВЧ фільтр, що включає хвилевід, який відрізняється тим, що додатково містить шток, сполучений з пристроєм, що перетворює вертикальне переміщення штока в горизонтальне переміщення, дві металеві пластини сполучені з пристроєм переміщення штока, джерело електромагнітних коливань і приймач електромагнітних коливань, сполучені з хвилеводом НВЧ, в стінці якого виконаний отвір.

Номер патенту: 70072

Опубліковано: 25.05.2012

Автори: Захаров Олександр Віталійович, Пінчук Людмила Світівна, Карнаух Василь Якович, Ільченко Михайло Юхимович

МПК: H01P 1/20, H03G 5/00

Мітки: смуговий, фільтр, перестроюваний, багаторезонаторний

Формула / Реферат:

Багаторезонаторний перестроюваний смуговий фільтр, що містить електромагнітно зв'язані між собою П-подібні симетричні східчасті резонатори з відрізків ліній передачі, між розімкненими відрізками яких, з більш високим характеристичним опором, включені змінні ємності, який відрізняється тим, що додатково містить східчасті резонатори стержневого типу, які утворені з половинок П-подібних резонаторів, розділених і короткозамкнених в площини...

Номер патенту: 57278

Опубліковано: 25.02.2011

Автори: Приймак В'ячеслав Юрійович, Бєлявцев Вадим Борисович, Короленко Руслан Анатолійович

МПК: H01P 5/00, H01P 1/20

Мітки: узгоджуючий, трансформатор

Формула / Реферат:

Узгоджуючий трансформатор, оснащений секцією, що узгоджує, відрізком лінії передачі, підключеним до її входу, та навантаженням, який відрізняється тим, що навантаження підключено безпосередньо до виходу секції, що узгоджує, а розміри поперечного перерізу секції, що узгоджує, вибираються з умови забезпечення хвильового опоруде

Номер патенту: 54127

Опубліковано: 25.10.2010

Автори: Самсонюк Олег Васильович, Оборжицький Валерій Іванович

МПК: H01P 1/20

Мітки: фільтр, лініях, режекторний, зв'язаних

Формула / Реферат:

Режекторний фільтр на зв'язаних лініях, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - вхідну і вихідну мікросмужкові лінії передачі, які з'єднані проміжною зв'язаною мікросмужковою лінією, який відрізняється тим, що містить з'єднані між собою додаткову зв'язану паралельну мікросмужкову лінію, кільцеві відрізки та реактивний елемент, причому реактивний елемент встановлений між кільцевими...

Номер патенту: 53392

Опубліковано: 11.10.2010

Автори: Оборжицький Валерій Іванович, Самсонюк Олег Васильович

МПК: H01P 1/20

Мітки: фільтр, режекторний

Формула / Реферат:

Режекторний фільтр, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - вхідну і вихідну мікросмужкові лінії передачі, які з'єднані проміжною та паралельною їй мікросмужковими лініями, який відрізняється тим, що містить додаткову мікросмужкову лінію, під'єднану до середини паралельної мікросмужкової лінії.

Номер патенту: 90320

Опубліковано: 26.04.2010

Автори: Тітов Валерій Сергійович, Хозяїнов Сергій Арсенійович, Приймак Іван Андрійович, Лічко Георгій Іванович, Терентюк Юрій Володимирович

МПК: H01P 1/20, H03H 7/00

Мітки: розділення, пристрій, радіоімпульсних, сигналів, несучою, частотою

Формула / Реферат:

Пристрій для розділення радіоімпульсних сигналів по несучій частоті, до складу якого входять фазоінвертор, резонансні контури, суматор, перший пороговий елемент і елемент затримки, при цьому вихід фазоінвертора через перший резонансний контур з'єднаний з першим входом суматора, вхід фазоінвертора і вхід другого резонансного контуру підключені до входу пристрою, а вихід другого резонансного контуру з'єднаний з другим входом суматора, який...

Номер патенту: 40850

Опубліковано: 27.04.2009

Автор: Глушеченко Едуард Миколайович

МПК: H01P 1/20

Мітки: напрямлений, фільтр, мікросмуговий, хвилі, біжучої

Формула / Реферат:

Мікросмуговий напрямлений фільтр біжучої хвилі, що містить чотири направлені відгалужувачі на зв'язаних лініях, вторинні канали яких за допомогою відрізків лінії передачі об'єднані в замкнутий кільцевий резонатор, а плечі первинних каналів є входом і виходом фільтра, при цьому вільні плечі первинних каналів протилежних напрямлених відгалужувачів попарно сполучені між собою відрізками лінії передачі та гальванічними перемичками, який...

Номер патенту: 33185

Опубліковано: 10.06.2008

Автори: Маліновський Вадим Ігоревич, Кожем'яко Володимир Прокопович

МПК: H04M 7/08, H04B 10/12, H01P 1/20 ...

Мітки: мереж, станція, геоінформаційно-енергетичних

Формула / Реферат:

Станція для геоінформаційно-енергетичних мереж, яка містить електричні канали, передавальні і/або приймальні канали, що об'єднані в стволи і виконані з можливістю перетворення інформаційних сигналів, яка відрізняється тим, що передавальні і/або приймальні канали виконані у вигляді волоконно-оптичних приймальних і/або передавальних інформаційно-енергетичних каналів вводу/виводу, крім того, введені волоконно-оптичні інформаційно енергетичні...

Номер патенту: 81632

Опубліковано: 25.01.2008

Автори: Соловей Віктор Васильович, Івановський Олександр Іванович, Стрижаченко Олександр Володимирович, Звягінцев Анатолій Олександрович

МПК: H01P 1/20

Мітки: частотних, роздільник, каналів

Формула / Реферат:

Роздільник частотних каналів, що містить відрізок круглого позамежного для несиметричного типу коливань хвилеводу, усередині якого розміщено діелектричний вкладиш, який відрізняється тим, що як вкладиш використано анізотропний у поперечній площині диск, роздільник містить елементи зв'язку у вигляді двох пар ортогональних петель, площини яких збігаються з напрямками максимального і мінімального значень діелектричної проникності диска, у одній...

Номер патенту: 79995

Опубліковано: 10.08.2007

Автори: Зайцев Анатолій Якимович, Приймак Іван Андрійович, Остапенко Дмитро Андрійович

МПК: H03H 7/01, H01P 1/20

Мітки: частоти, радіоімпульсних, несучий, розділення, сигналів, пристрій

Формула / Реферат:

Пристрій для розділення радіоімпульсних сигналів по несучій частоті, який має чотири одиночних резонансних контури, фазоінвертор, суматори, амплітудні детектори, подільник напруги і елемент різниці, перший вхід якого через перший амплітудний детектор з'єднаний з виходом першого суматора, а другий вхід підключено до виходу подільника напруги, вхід фазоінвертора, вхід першого і вхід третього резонансних контурів з'єднані в загальну точку, яка є...

Номер патенту: 77205

Опубліковано: 15.11.2006

Автори: Зависляк Ігор Володимирович, Чевнюк Леонід Володимирович, Костенко Віктор Іванович, Чамор Таміла Григорівна

МПК: H01P 1/20

Мітки: нвч-резонатор

Формула / Реферат:

НВЧ-резонатор, що містить ділянку прямокутного хвилеводу з резонуючим елементом, який відрізняється тим, що резонуючий елемент виконано з епітаксіальної плівки одновісного гексафериту і немагнітної підкладки, з можливістю плоскопаралельного переміщення від вузької стінки хвилеводу до середини широкої стінки.

Номер патенту: 16113

Опубліковано: 17.07.2006

Автори: Траілін Вячеслав Федорович, Бортюк Леонід Володимирович

МПК: H01P 1/20

Мітки: хвилевідна, резонансна, діафрагма

Формула / Реферат:

Резонансна хвилевідна діафрагма, що має прямокутну форму і скруглення гострих кромок, яка відрізняється тим, що профіль скруглення на широкій і вузькій стінках вікна діафрагми має скруглення гострих кромок, які виконані симетричними плавними кривими, що утворюють у кожному поперечному перерізі нескінченно тонкі резонансні діафрагми, що мають однакові резонансні частоти.

Номер патенту: 14554

Опубліковано: 15.05.2006

Автори: Філинюк Микола Антонович, Швейкіна Світлана Євгенівна

МПК: G06F 17/00, H01P 1/20

Мітки: активний, керований, нвч-фільтр, оптично

Формула / Реферат:

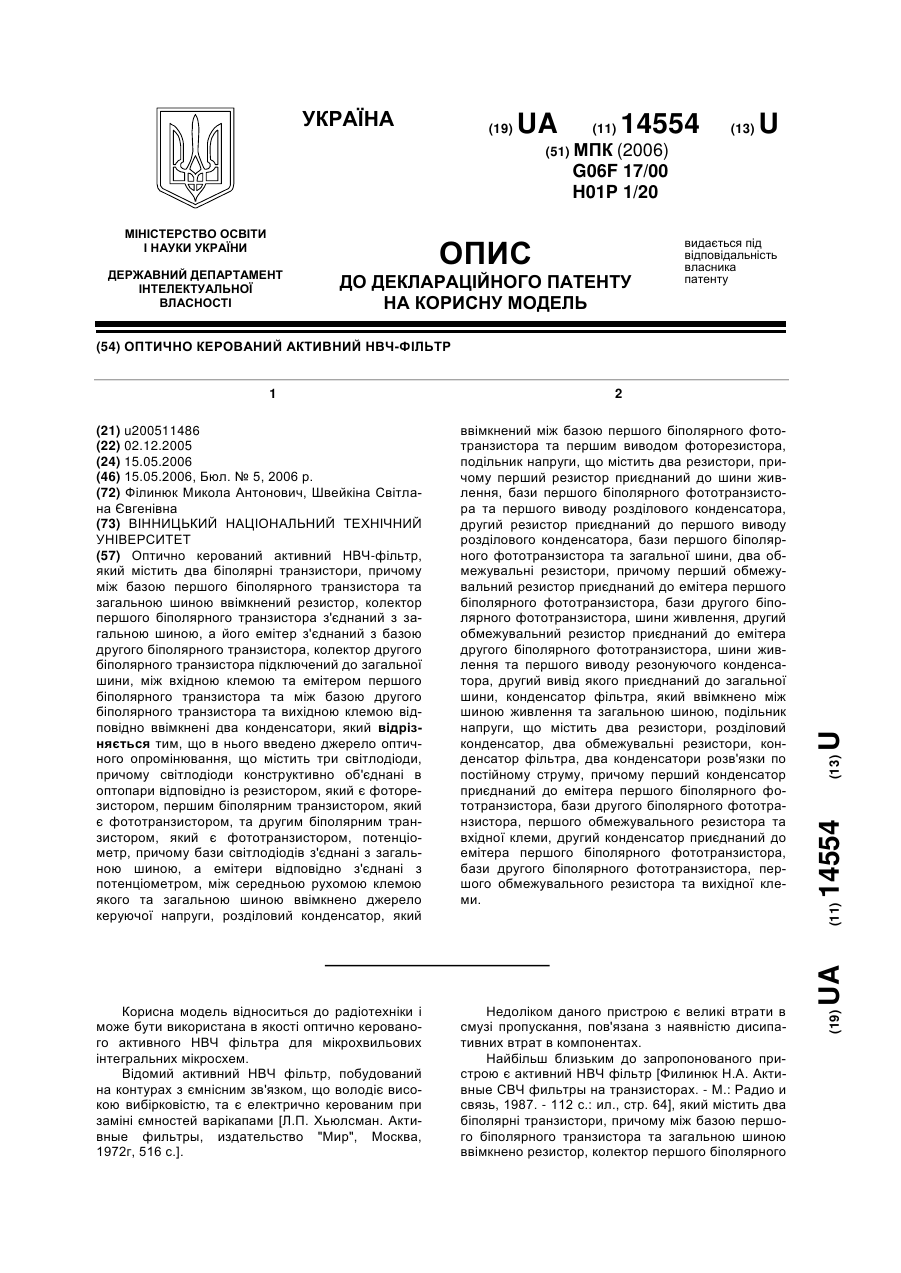

Оптично керований активний НВЧ-фільтр, який містить два біполярні транзистори, причому між базою першого біполярного транзистора та загальною шиною ввімкнений резистор, колектор першого біполярного транзистора з'єднаний з загальною шиною, а його емітер з'єднаний з базою другого біполярного транзистора, колектор другого біполярного транзистора підключений до загальної шини, між вхідною клемою та емітером першого біполярного транзистора та між...

Номер патенту: 8549

Опубліковано: 15.08.2005

Автори: Чевнюк Леонід Володимирович, Костенко Віктор Іванович, Чамор Таміла Григорівна

МПК: H01P 1/20

Мітки: двочастотний, нвч-резонатор

Формула / Реферат:

1. Двочастотний НВЧ-резонатор, що містить ділянку прямокутного хвилеводу з резонуючим елементом, який відрізняється тим, що резонуючий елемент виконано з можливістю його плоскопаралельного переміщення у вигляді пластинки одновісного гексафериту з створеною в ній структурою циліндричних магнітних доменів.2. Двочастотний НВЧ-резонатор за п. 1, який відрізняється тим, що резонуючий елемент виконано у вигляді епітаксіальної плівки...

Номер патенту: 72036

Опубліковано: 17.01.2005

Автори: Липунов Микола Іванович, Бойко Леонід Михайлович

МПК: H01P 1/20

Мітки: фільтр, нвч, смуговий

Формула / Реферат:

Смуговий фільтр НВЧ, який складається з діелектричних резонаторів, які встановлені в корпусі позамежного хвилеводу та зв'язані з зовнішніми колами за допомогою двох штирових збудників з коаксіальними виводами, який відрізняється тим, що діелектричні резонатори встановлені під гострим кутом до площини позамежного хвилеводу і закріплені на поворотних підставках з фіксаторами положення та пристроями повороту навколо осей, які перпендикулярні...

Номер патенту: 40933

Опубліковано: 15.12.2003

Автор: Почерняєв Віталій Миколайович

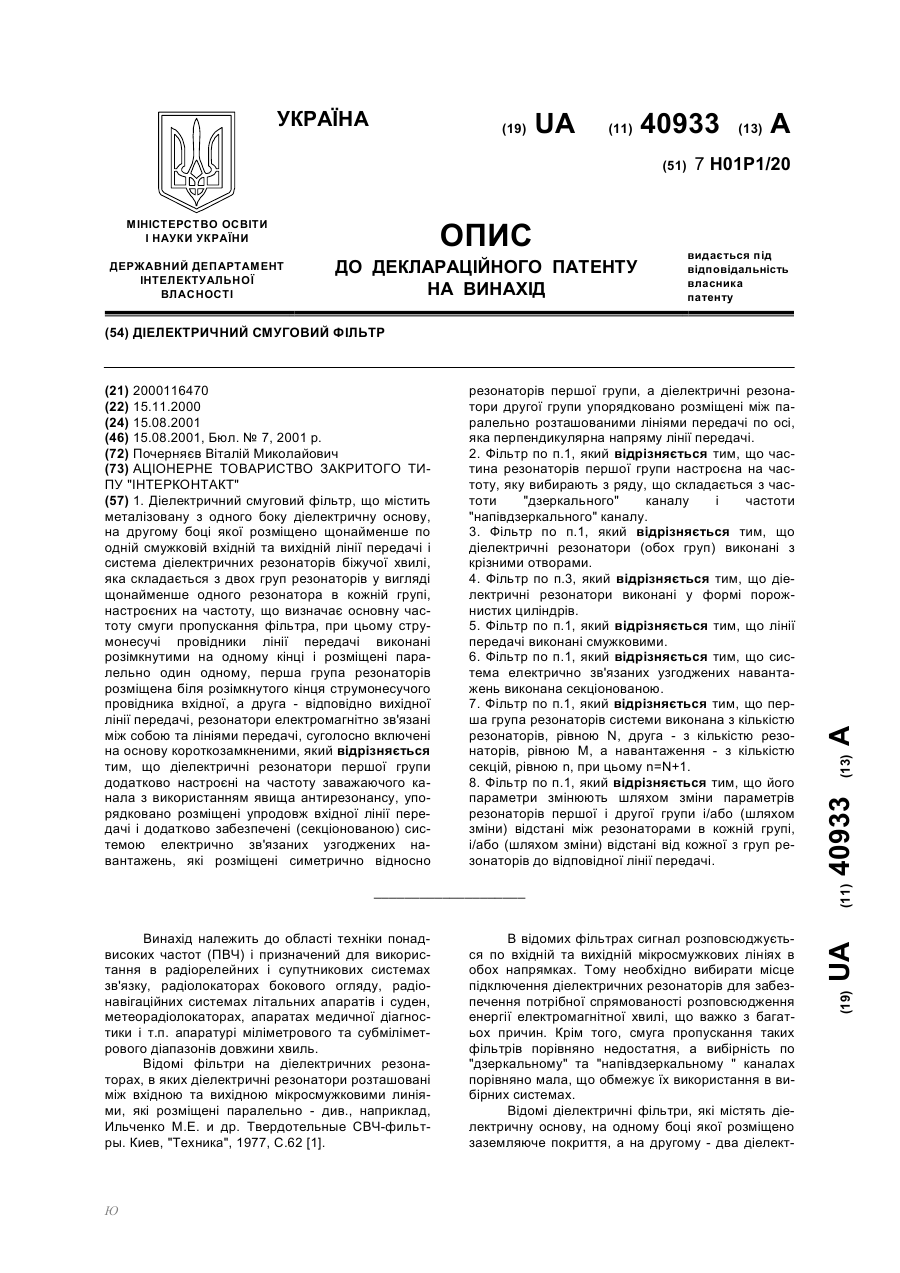

МПК: H01P 1/20

Мітки: смуговий, діелектричний, фільтр

Формула / Реферат:

1. Діелектричний смуговий фільтр, який містить металізовану з одного боку діеле­ктричну основу, на другому боці якої розміщені щонайменше по одній смужковій вхідній та вихідній лінії передачі, система діелектричних резонаторів біжучої хвилі, яка складається з двох груп резонаторів у вигляді щонайменше одного резонатора в кожній групі, настроєних на частоту, що визначає основну частоту смуги пропускання фільтра, при цьому струмонесучі...

Номер патенту: 39411

Опубліковано: 15.12.2003

Автори: Мирошниченко Михайло Іванович, Бортюк Леонід Володимирович, Бутник Олександр Михайлович, Немчин Олександр Федорович, Мокеєв Юрій Генадійович, КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ

МПК: H01P 1/24, H01P 1/20

Мітки: хвилевідне, навантаження

Формула / Реферат:

Хвилевідне навантаження, яке створене відрізком хвилеводу з вбудованою під кутом до його осі циліндричною радіопрозорою діелектричною перегородкою (ЦРДП), камерою поглинання, виконаною у вигляді порожнистої кришки, вісь якої співпадає з віссю ЦРДП, вхідним та вихідним штуцерами, герметизуючими кільцевими прокладками з двох сторін ЦРДП, яке відрізняється тим, що бокова поверхня ЦРДП та кільцеві частини її, які контактують з відрізком хвилеводу...

Номер патенту: 39412

Опубліковано: 15.10.2003

Автори: КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, Мирошниченко Михайло Іванович, Немчин Олександр Федорович, Бортюк Леонід Володимирович, Мокеєв Юрій Генадійович

МПК: H01P 1/20

Мітки: хвилевідно-діелектричний, фільтр, двомодовий

Формула / Реферат:

Двомодовий хвилевідно-діелектричний фільтр, виконаний на замежовому хвилеводі, що містить півкорпуси фільтра, з'єднані через прямокутну діафрагму зв'язку і стягнуті з'єднувальними гвинтами, діелектричні вкладиші циліндричної форми, налагоджувальні гвинти, який відрізняється тим, що бокова поверхня діелектричних вкладишів з термостабільного діелектрика металізована, діелектричні вкладиші запаяні в циліндричні гільзи, виготовлені з...

Номер патенту: 44875

Опубліковано: 15.03.2002

Автори: Наритник Теодор Миколайович, Петренко Віктор Михайлович, Мокеєв Юрій Генадійович, Малєв Валерій Іванович, КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, Немчин Олександр Федорович, Матущенко Анатолій Григорович, Лазоренко Віктор Миколайович, Яремчук Олег Іванович, Войтенко Олександр Григорович

МПК: H01P 1/20

Мітки: смуговий, нвч-передавача, вихідній, фільтр

Формула / Реферат:

Вихідний смуговий фільтр НВЧ-передавача на позамежному хвилеводі, який містить щонайменше два діелектричних  резонатори, встановлених на ізолюючих прокладках, та вхідний штир зв'язку, що є входом фільтра і розташований поблизу першого діелектричного резонатора, який відрізняється тим, що корпус позамежного хвилеводу має розширення з боку виходу з лінійними розмірами, відповідними розмірам лінійного хвилеводу каналу передачі, закрите...

Номер патенту: 35026

Опубліковано: 15.03.2002

Автори: Петренко Віктор Михайлович, Женжера Віктор Леонідович, Падалко Віктор Григорович, Наритник Теодор Миколайович, Зубарєв Валерій Володимирович, Немчин Олександр Федорович, Войтенко Олександр Григорович, Яремчук Олег Іванович, Малєв Валерій Іванович

МПК: H01P 1/20

Мітки: нвч-фільтр, смуговий

Формула / Реферат:

1. Смуговий НВЧ-фільтр, що містить корпус, де виконано щонайменше чотири циліндричні електромагнітні екрани з діелектричними резонаторами на ізоляційних підставках так, що кути, утворені лініями, які зв'язують центри трьох послідовно розташованих резонаторів, кратні 90°, який відрізняється тим, що в якості елементів зв'язку між резонаторами встановлено відрізки щілинних ліній, а в якості елементів зв'язку між хвилеводним входом фільтру і...

Номер патенту: 30633

Опубліковано: 15.03.2002

Автори: Наритник Теодор Миколайович, Войтенко Олександр Григорович, Галич Віктор Миколайович

МПК: H01P 1/20, H04N 7/08

Мітки: телевізійна, передавальна, станція, наприклад, приймальна

Формула / Реферат:

1. Станція передавальна і/або приймальна, наприклад телевізійна, що вміщує передавальні і/або приймальні канали, виконані з можливістю перетворення відповідно інформаційних сигналів, наприклад повного телевізійного сигналу і сигналу звукового супроводу, в модульований або маніпульований радіосигнал, наприклад мовного телебачення на центральній несучій надзвичайно високій частоті (НВЧ) каналу і, навпаки, модульованого або маніпульованого...

Номер патенту: 39466

Опубліковано: 15.06.2001

Автори: Ющенко Олександр Георгійович, Ільченко Михайло Юхимович

МПК: H01P 1/20

Мітки: фільтр, нвч

Формула / Реферат:

1. НВЧ- фільтр, що містить відрізок позамежового хвилевода, в якому встановлені резонатори на базі Н- та/або П-хвилеводів, який відрізняється тим, що поміж ними розташовані стрічкові діафрагми.2. НВЧ- фільтр за п.1, який відрізняється тим, що відрізки позамежового хвилевода розташовані проміж стрічковими діафрагмами, заповнені в поперечному перерізі повністю обо частково низьковтратним (tgδ≤10-3) діелектриком.3. НВЧ-...

Номер патенту: 39412

Опубліковано: 15.06.2001

Автори: Мирошниченко Михайло Іванович, Бортюк Леонід Володимирович, КОПНОВ МИХАЙЛО ОЛЕКСАНДРОВИЧ, Немчин Олександр Федорович, Мокеєв Юрій Генадійович

МПК: H01P 1/20

Мітки: двохмодовий, фільтр, хвилеводно-діелектричний

Формула / Реферат:

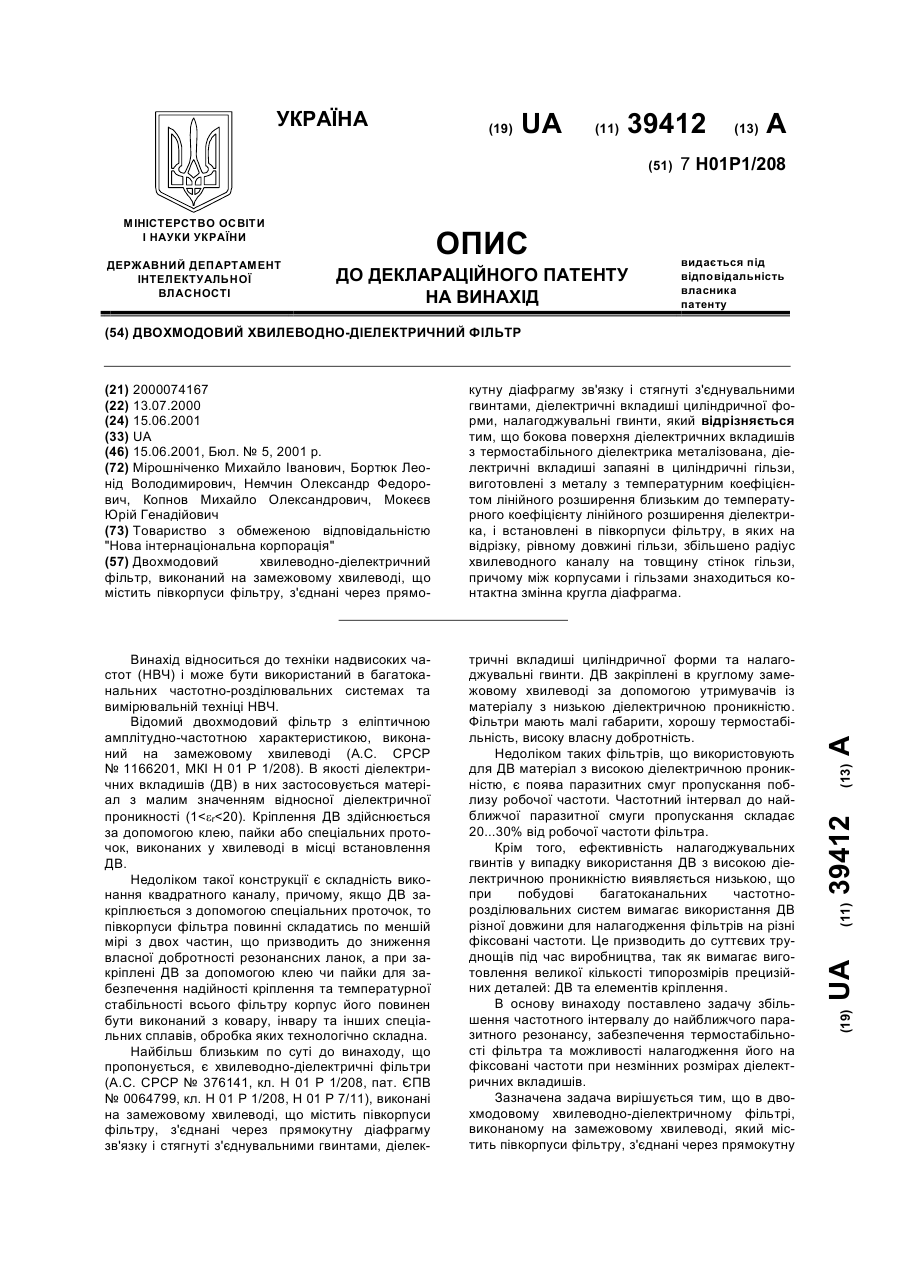

Двомодовий хвилевідно-діелектричний фільтр, виконаний на замежовому хвилеводі, що містить півкорпуси фільтра, з'єднані через прямокутну діафрагму зв'язку і стягнуті з'єднувальними гвинтами, діелектричні вкладиші циліндричної форми, налагоджувальні гвинти, який відрізняється тим, що бокова поверхня діелектричних вкладишів з термостабільного діелектрика металізована, діелектричні вкладиші запаяні в циліндричні гільзи, виготовлені з...

Номер патенту: 28444

Опубліковано: 16.10.2000

Автори: Попов Володимир Валентинович, Ільченко Михайло Юхимович, Ющенко Олександр Георгійович

МПК: H01P 1/20

Мітки: фільтр, hвч

Формула / Реферат:

1. СВЧ фильтр, содержащий отрезок запредельного волновода прямоугольного сечения, в котором установлен диэлектрический вкладыш резонансных размеров, термокомпенсирующий элемент, соединенный с диэлектрическим вкладышем и расположенный вне отрезка волновода, отличающийся тем, что диэлектрический вкладыш выполнен с переменным поперечным сечением и присоединен к термокомпенсирующему элементу своей узкой частью вне отрезка волновода.2. СВЧ...

Номер патенту: 26888

Опубліковано: 29.12.1999

Автори: Галич Віктор Миколайович, Войтенко Олександр Григорович, Наритник Теодор Миколайович

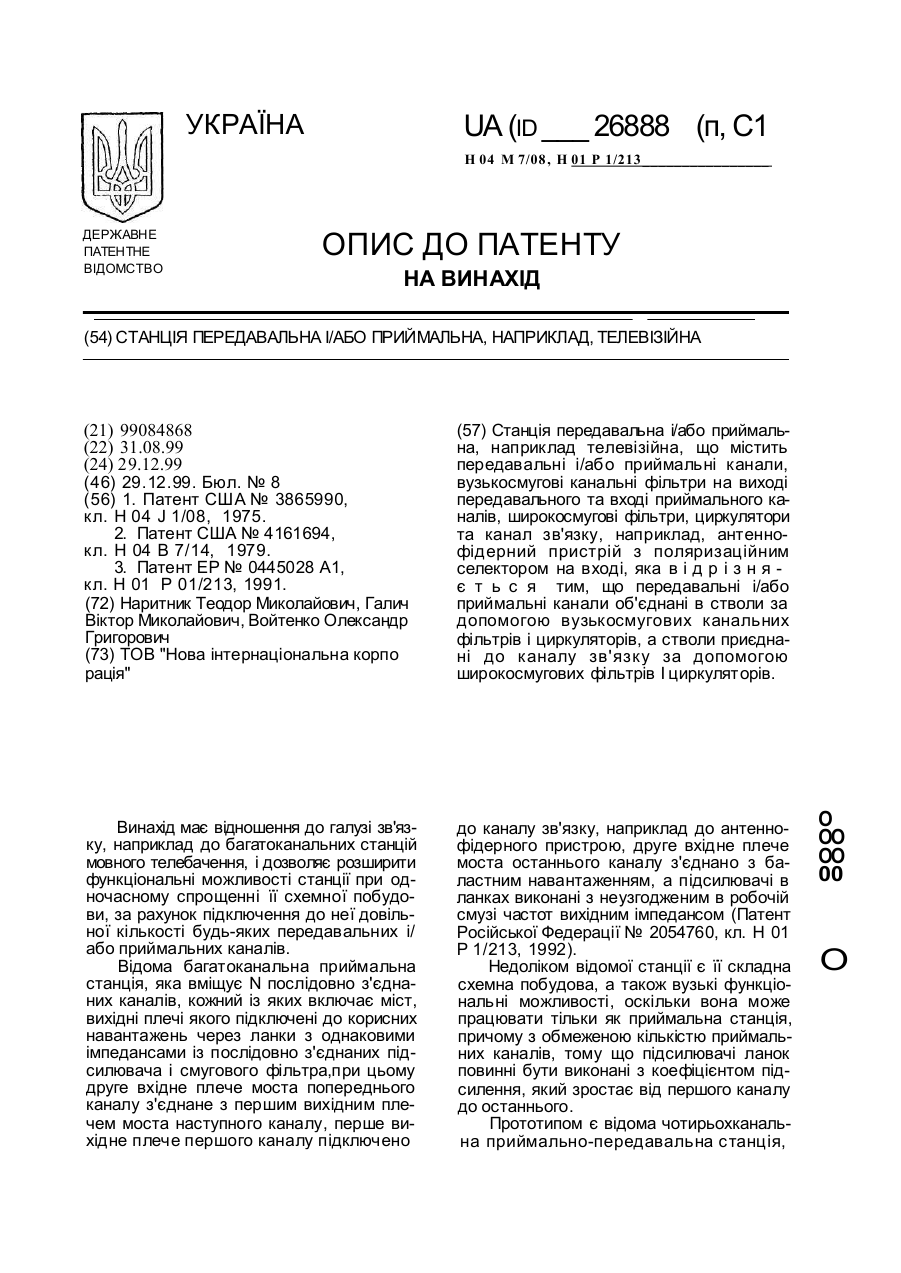

МПК: H01P 1/20, H04M 7/08

Мітки: наприклад, приймальна, телевізійна, передавальна, станція

Текст:

...переда5 вальні і/або приймальні канали об'єднано в стволи, а стволи підключено до входу каналу зв'язку, наприклад до відповідного входу поляризаційного селектору (ПО1) послідовно через вузькосмугові фільтри 10 передавальні або приймальні (ВСФД, ВСФМ), циркулятори (ЦР) та широкосмугові фільтри передавальних стволів або приймальних стволів (ШСФД, ШСФМ) таким чином, що кількість пліч циркуляторів 15 від останнього передавача або приймача в...

Номер патенту: 26803

Опубліковано: 12.11.1999

Автори: Рейб Дюан Карл, Агахі-Кешех Деріош

МПК: H03H 7/00, H01P 1/20

Мітки: подається, складаючих, частин, схема, частотних, вибраних, фільтра, ослаблення, сигналу, неї

Формула / Реферат:

1. Схема фильтра для ослабления выбранных частей частотных составляющих подаваемого на нее сигнала, установленная на печатной плате, отличающаяся тем, что содержит индуктивно-емкостную схему с, по меньшей мере, одной катушкой индуктивности и, по меньшей мере, одним конденсатором, в которой одна катушка индуктивности образована соответственно из первой и второй частей, причем первая часть катушки индуктивности состоит из дискретной индуктивной...

Номер патенту: 23228

Опубліковано: 19.05.1998

Автори: Микитюк Віталій Іванович, Стахурський Леонід Леонідович

МПК: H01P 1/20

Мітки: hвч-фільтр

Формула / Реферат:

НВЧ-фільтр, що містить джерело постійного магнітного поля, вхідний та вихідний регулярні прямокутні хвилеводи, між якими ввімкнуто відрізок закритичного хвилеводу, в якому розміщена ферит-діелектрична структура, намагнічувана зовнішнім магнітним полем перпендикулярно до площини, який відрізняється тим, що з обох боків закритичного хвилеводу розташовані обернені діелектричним шаром в бік регулярних хвилеводів ємнісні метал-діелектричні...

Номер патенту: 22680

Опубліковано: 07.04.1998

Автори: Ільченко Михайло Юхимович, Сизранов Валерій Олександрович

МПК: H01P 1/20

Мітки: смужковий, фільтр

Формула / Реферат:

Полосковый фильтр, содержащий диэлектрическую подложку с расположенными на ней и включенными согласно коротко-замкнутыми на металлизированное основание электромагнитно связанными полосковыми резонаторами, отличающийся тем, что по крайней мере в одной из сторон полосковых резонаторов, обращенных друг к другу в частях, непосредственно прилегающих к короткозамкнутым концам, выполнены поперечные щели.

Номер патенту: 13571

Опубліковано: 25.04.1997

Автор: Приймак Іван Андрійович

МПК: H01P 1/20

Мітки: частотних, розділення, сигналів, пристрій

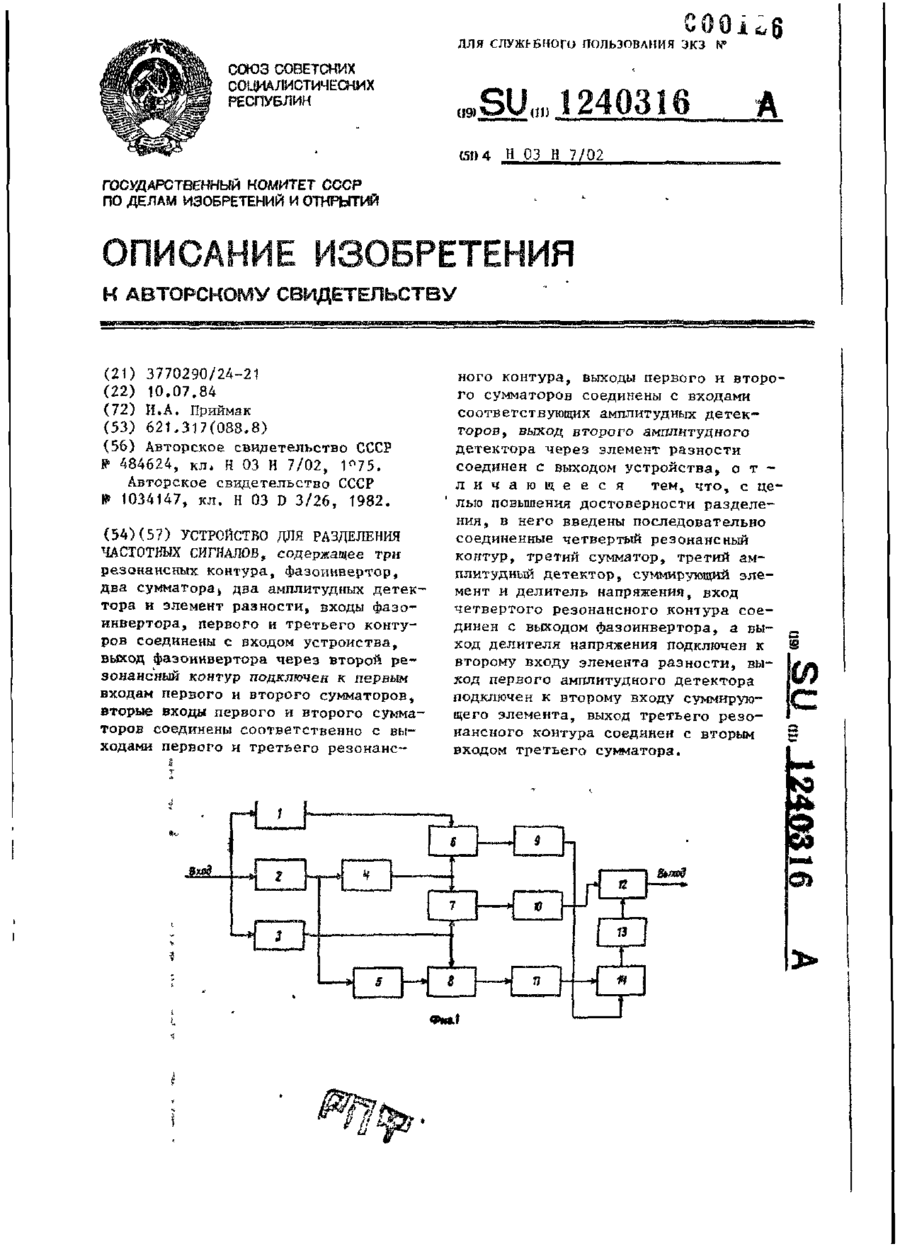

Формула / Реферат:

Устройство для разделения частотных сигна­лов, содержащее три резонансных контура, фазо­инвертор, два сумматора, два амплитудных детектора и элемент разности, входы фазоинвертора, первого и третьего контуров соединены с входом устройства, выход фазоинвертора через второй резонансный контур исключен к первым входам первого и второго сумматоров, вторые входы пер­вого и второго сумматоров соединены соответст­венно с выходами первого и третьего...

Номер патенту: 43

Опубліковано: 25.04.1997

Автори: Чижов Валерій Володимирович, Ющенко Олександр Георгійович

МПК: H01P 1/20

Мітки: нвч-вимірювань, датчик

Формула / Реферат:

1. Датчик СВЧ-измерений, образованный отрезками запредельного цилиндрического волно­вода, радиусом а, с установленными в них элемен­тами связи с основным СВЧ трактом и расположенным между ними запредельным плоским волноводом, со­держащим исследуемый диэлектрик, отличающийся тем, что в цилиндрических волноводах выполнены осесимметричные цилиндрические проточки ра­диусом а1, и глубиной L, выбранные из соотношения ...

Номер патенту: 5704

Опубліковано: 28.12.1994

Автори: Цендровський Володимир Андрійович, Жуков Михайло Петрович, Тітенко Юрій Васильович, Сухина Юрій Юхимович

МПК: H01P 1/20

Мітки: нвч, фільтр, поглинаючий

Формула / Реферат:

(57) СВЧ поглощающий фильтр, содержащий цилиндрический электропроводящий корпус, внутри которого коаксиально установ­лены цилиндрический электропроводящий стержень и цилиндрический конденсатор, обкладки которою соединены с электропро­водящей полимерной композицией с корпу­сом и стержнем, соответственно, уплотняющую шайбу из стекла, расположен­ную на одном конце корпуса, другой конец которого заполнен изолирующей компози­цией, отличающийся...

Номер патенту: 2889

Опубліковано: 26.12.1994

Автори: Федоров Володимир Борисович, Головаха Олександр Іванович

МПК: H01P 1/20

Мітки: нвч, фільтр

Формула / Реферат:

Фильтр СВЧ, состоящий из отрезка прямоугольного волновода, в середине одной широкой стенки которого выполнено, по меньшей мере, одно отверстие, в котором расположен с возможностью перемещения вдоль своей оси диэлектрический стержень, отличающийся тем, что толщина широкой стенки с отверстием выбрана не менее , диаметр отверстия менее
