Піднастроювання потужності передачі на основі якості каналу

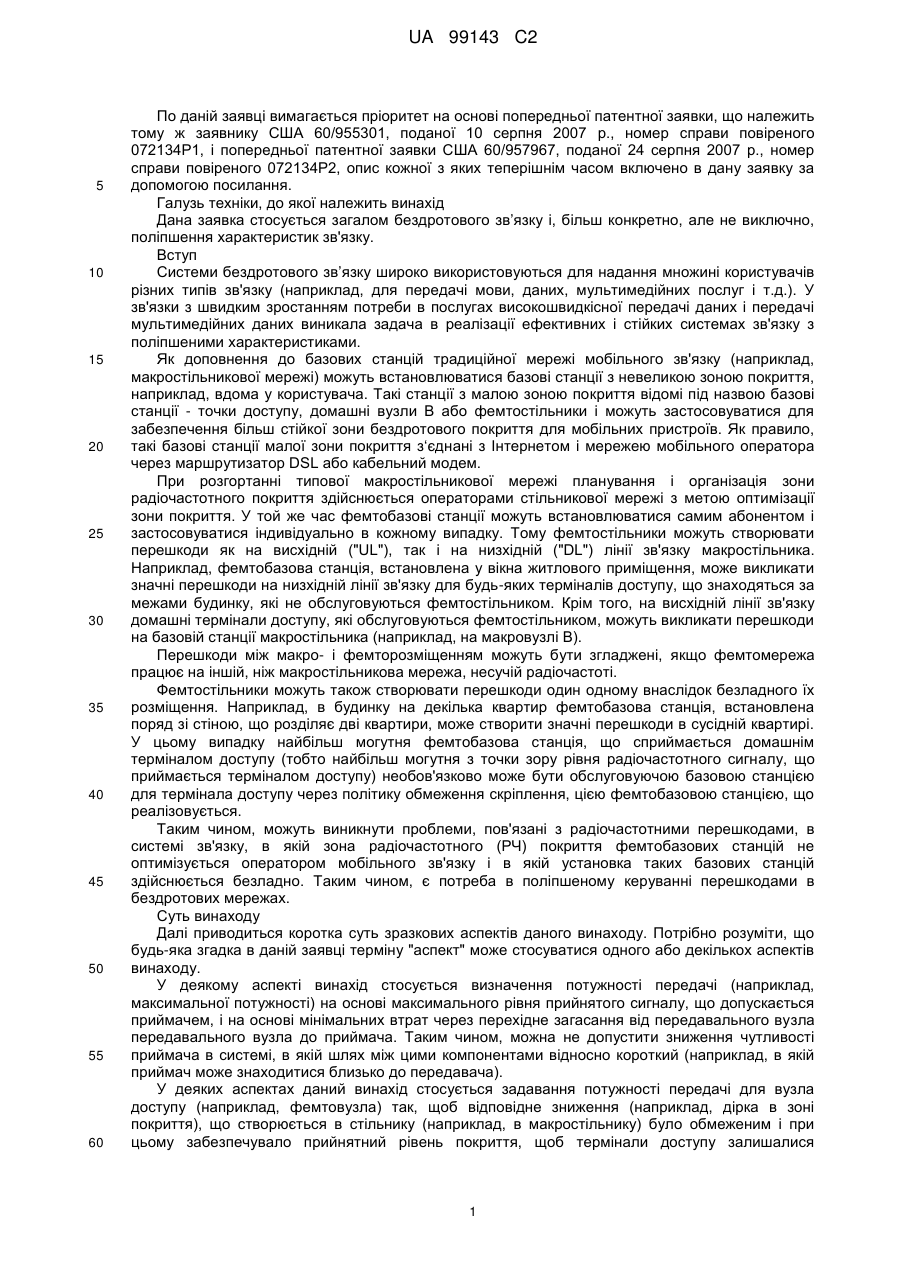

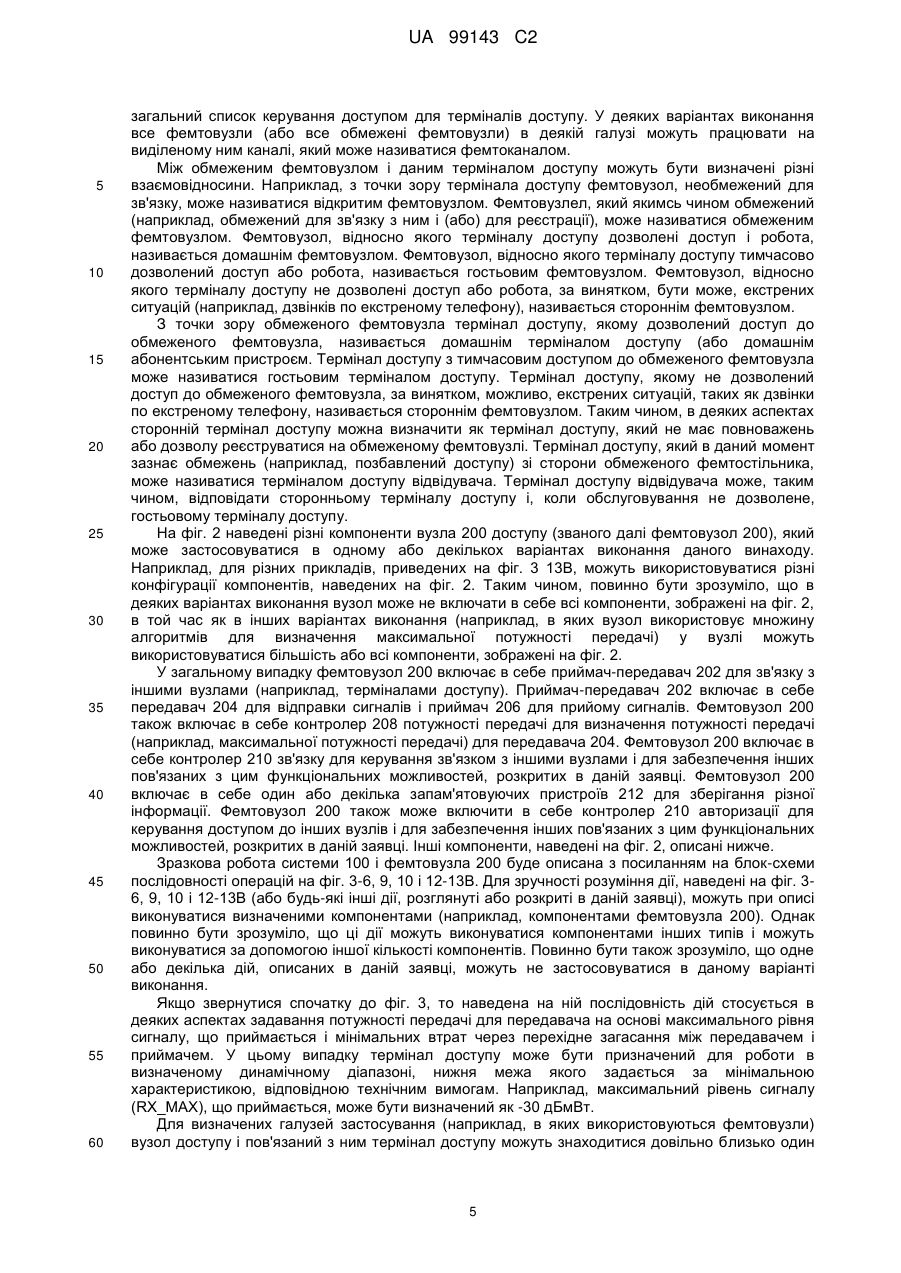

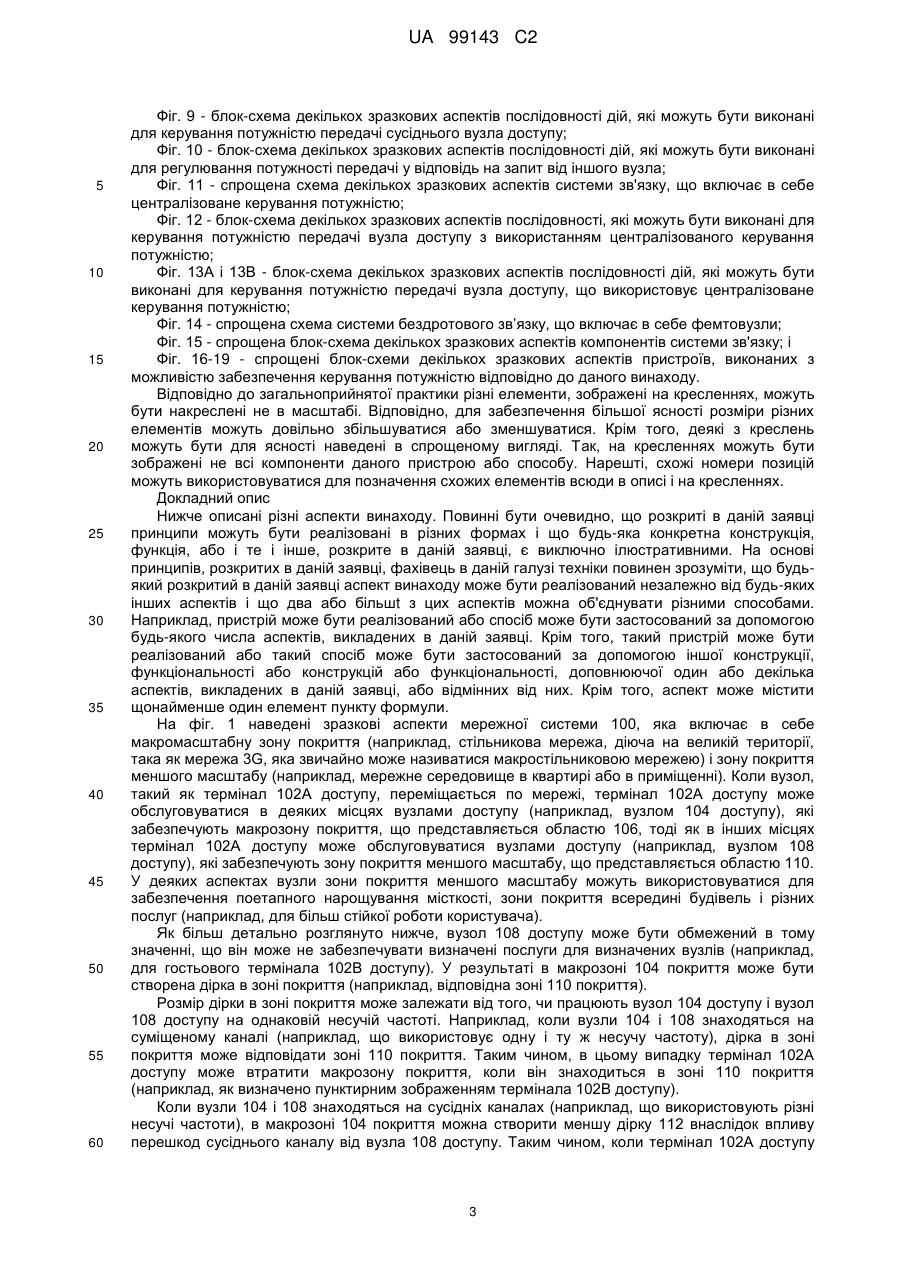

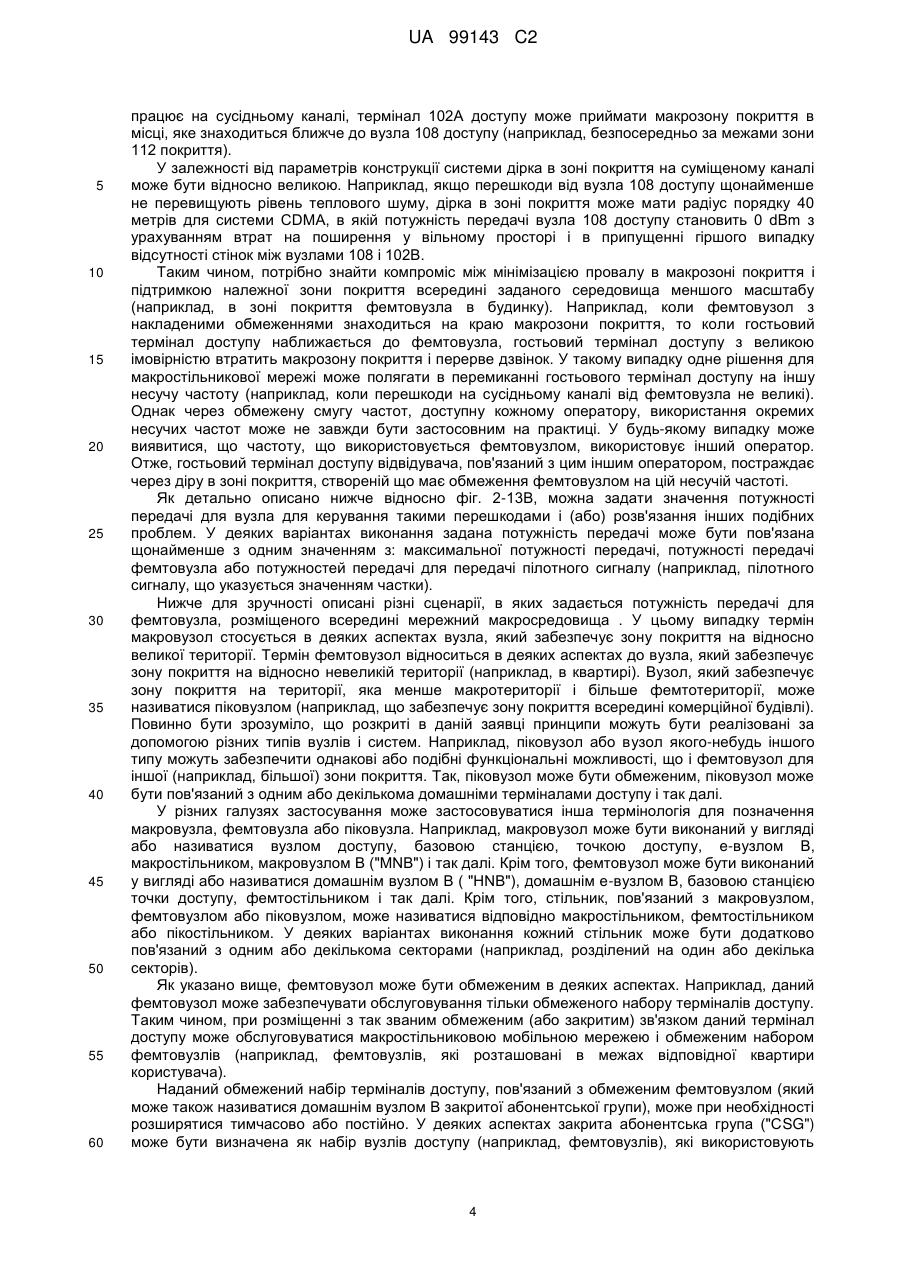

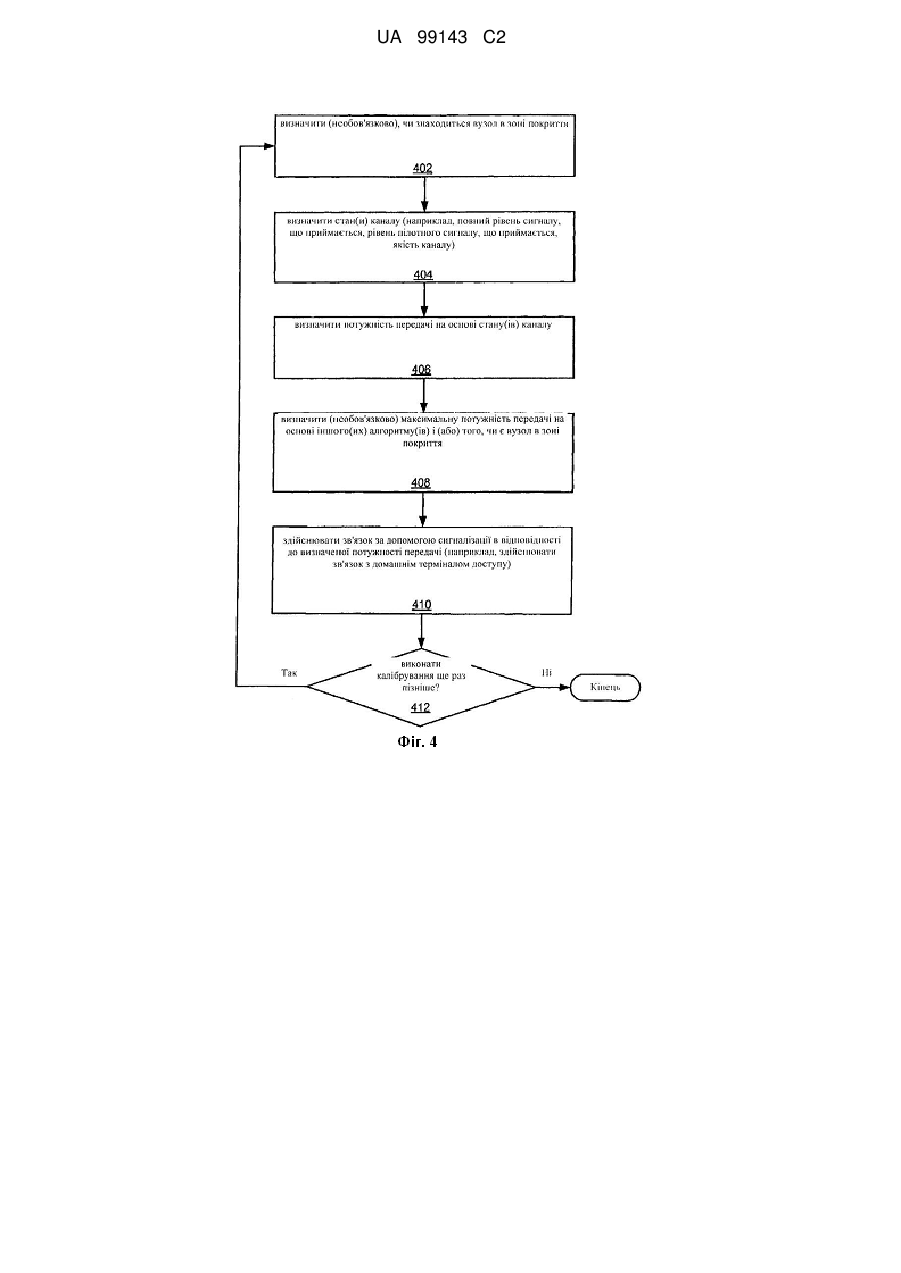

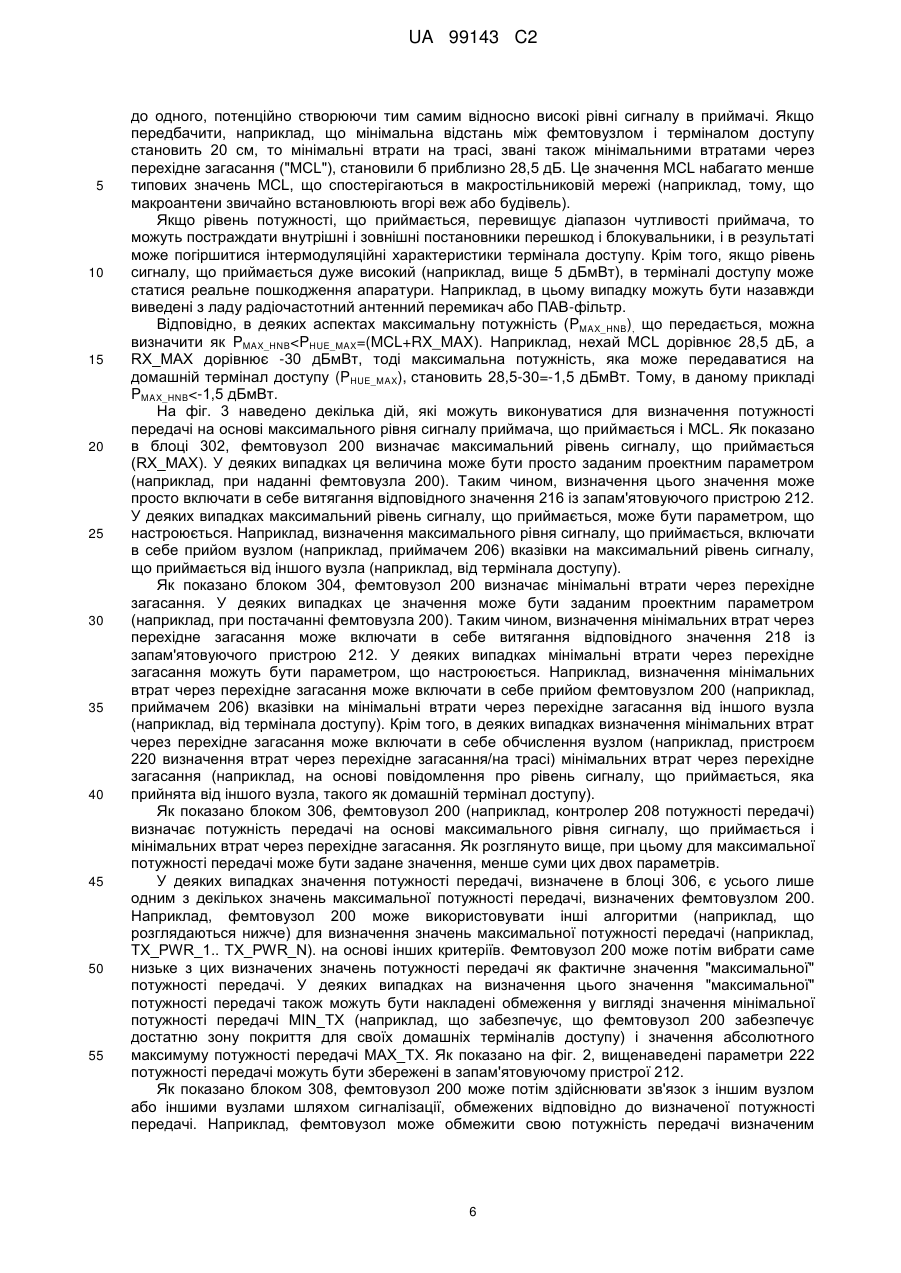

Реферат: Потужність передачі (наприклад, максимальна потужність передачі) може бути задана на основі максимального рівня сигналу, що приймається, допустимого приймачем, і мінімальних втрат через перехідне загасання від передавального вузла приймачу. Потужність передачі може бути задана для вузла доступу (наприклад, фемтовузла) так, щоб відповідний провал, що створюється в стільнику (наприклад, в макростільнику) був обмеженим і як і раніше забезпечував прийнятний рівень покриття для терміналів доступу, пов'язаних з вузлом доступу. Вузол доступу може автономно регулювати свою потужність передачі на основі вимірювання каналу і заданої дірки в зоні покриття для зменшення впливу перешкод. Потужність передачі може бути задана на основі якості каналу. Потужність передачі може бути задана на основі відношення сигнал-шум на терміналі доступу. Потужність передачі сусідніх вузлів доступу може керуватися за допомогою сигналізації між вузлами доступу. UA 99143 C2 (12) UA 99143 C2 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 По даній заявці вимагається пріоритет на основі попередньої патентної заявки, що належить тому ж заявнику США 60/955301, поданої 10 серпня 2007 р., номер справи повіреного 072134P1, і попередньої патентної заявки США 60/957967, поданої 24 серпня 2007 р., номер справи повіреного 072134P2, опис кожної з яких теперішнім часом включено в дану заявку за допомогою посилання. Галузь техніки, до якої належить винахід Дана заявка стосується загалом бездротового зв’язку і, більш конкретно, але не виключно, поліпшення характеристик зв'язку. Вступ Системи бездротового зв’язку широко використовуються для надання множині користувачів різних типів зв'язку (наприклад, для передачі мови, даних, мультимедійних послуг і т.д.). У зв'язки з швидким зростанням потреби в послугах високошвидкісної передачі даних і передачі мультимедійних даних виникала задача в реалізації ефективних і стійких системах зв'язку з поліпшеними характеристиками. Як доповнення до базових станцій традиційної мережі мобільного зв'язку (наприклад, макростільникової мережі) можуть встановлюватися базові станції з невеликою зоною покриття, наприклад, вдома у користувача. Такі станції з малою зоною покриття відомі під назвою базові станції - точки доступу, домашні вузли В або фемтостільники і можуть застосовуватися для забезпечення більш стійкої зони бездротового покриття для мобільних пристроїв. Як правило, такі базові станції малої зони покриття з‘єднані з Інтернетом і мережею мобільного оператора через маршрутизатор DSL або кабельний модем. При розгортанні типової макростільникової мережі планування і організація зони радіочастотного покриття здійснюється операторами стільникової мережі з метою оптимізації зони покриття. У той же час фемтобазові станції можуть встановлюватися самим абонентом і застосовуватися індивідуально в кожному випадку. Тому фемтостільники можуть створювати перешкоди як на висхідній ("UL"), так і на низхідній ("DL") лінії зв'язку макростільника. Наприклад, фемтобазова станція, встановлена у вікна житлового приміщення, може викликати значні перешкоди на низхідній лінії зв'язку для будь-яких терміналів доступу, що знаходяться за межами будинку, які не обслуговуються фемтостільником. Крім того, на висхідній лінії зв'язку домашні термінали доступу, які обслуговуються фемтостільником, можуть викликати перешкоди на базовій станції макростільника (наприклад, на макровузлі В). Перешкоди між макро- і фемторозміщенням можуть бути згладжені, якщо фемтомережа працює на іншій, ніж макростільникова мережа, несучій радіочастоті. Фемтостільники можуть також створювати перешкоди один одному внаслідок безладного їх розміщення. Наприклад, в будинку на декілька квартир фемтобазова станція, встановлена поряд зі стіною, що розділяє дві квартири, може створити значні перешкоди в сусідній квартирі. У цьому випадку найбільш могутня фемтобазова станція, що сприймається домашнім терміналом доступу (тобто найбільш могутня з точки зору рівня радіочастотного сигналу, що приймається терміналом доступу) необов'язково може бути обслуговуючою базовою станцією для термінала доступу через політику обмеження скріплення, цією фемтобазовою станцією, що реалізовується. Таким чином, можуть виникнути проблеми, пов'язані з радіочастотними перешкодами, в системі зв'язку, в якій зона радіочастотного (РЧ) покриття фемтобазових станцій не оптимізується оператором мобільного зв'язку і в якій установка таких базових станцій здійснюється безладно. Таким чином, є потреба в поліпшеному керуванні перешкодами в бездротових мережах. Суть винаходу Далі приводиться коротка суть зразкових аспектів даного винаходу. Потрібно розуміти, що будь-яка згадка в даній заявці терміну "аспект" може стосуватися одного або декількох аспектів винаходу. У деякому аспекті винахід стосується визначення потужності передачі (наприклад, максимальної потужності) на основі максимального рівня прийнятого сигналу, що допускається приймачем, і на основі мінімальних втрат через перехідне загасання від передавального вузла передавального вузла до приймача. Таким чином, можна не допустити зниження чутливості приймача в системі, в якій шлях між цими компонентами відносно короткий (наприклад, в якій приймач може знаходитися близько до передавача). У деяких аспектах даний винахід стосується задавання потужності передачі для вузла доступу (наприклад, фемтовузла) так, щоб відповідне зниження (наприклад, дірка в зоні покриття), що створюється в стільнику (наприклад, в макростільнику) було обмеженим і при цьому забезпечувало прийнятний рівень покриття, щоб термінали доступу залишалися 1 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 пов'язаними з вузлом доступу. У деяких аспектах ці прийоми можуть застосовуватися для створення дірок в покритті на сусідніх каналах (наприклад, реалізованих на сусідніх несучих радіочастотах) і в суміщених каналах (наприклад, реалізованих на тій же несучій радіочастоті). У деяких аспектах даний винахід стосується автономного регулювання потужності передачі на низхідній лінії зв'язку у вузлі доступу (наприклад, в фемтовузлі) для пом'якшення перешкод. У деяких аспектах потужність передачі регулюється на основі вимірювання каналу і заданої дірки в зоні покриття. У цьому випадку оператор мобільного зв'язку може встановити характеристики дірки в покритті і (або) каналу, потужності передачі, що використовуються для регулювання. У деяких варіантах виконання вузол доступу вимірює (або приймає вказівку) рівень сигналу, що приймається від макровузла доступу і прогнозує втрати на трасі, покриття, що стосуються дірки в зоні в макростільнику (наприклад, з поправкою на втрати проникнення і т.д.). На основі цільової зони покриття (втрат на трасі) вузол доступу може вибрати визначене значення потужності передачі. Наприклад, потужність передачі у вузлі доступу може регулюватися на основі виміряного рівня макросигналу (наприклад, RSCP) і повного рівня сигналу (наприклад, RSSI), виміряного на рівні макровузла. У деяких аспектах винахід стосується задавання потужності передачі на основі якості каналу. Наприклад, вузол доступу може почати роботу на заданій за умовчанням потужності передачі (наприклад, при значенні частки пілотного сигналу) при його установці і згодом динамічно регулювати потужність передачі на основі сигналу зворотного зв'язку DRC/CQI від термінала доступу. У деяких аспектах у випадку, якщо DRC, що запитується протягом тривалого часу постійно дуже високий, це вказує на те, що значення PF може бути дуже велике, і вузол доступу може вирішити працювати при більш низькому значенні. У деяких аспектах винахід стосується задавання потужності передачі на основі відношення сигнал-шум на терміналі доступу. Наприклад, для вузла доступу може бути задана максимальна потужність передачі для забезпечення того, щоб відношення сигнал-шум на пов'язаному з ним терміналі доступу не перевищувало заданого максимального значення, коли термінал доступу знаходиться поблизу або на межі зони покриття для даного вузла доступу. У деяких аспектах даний винахід стосується адаптивного регулювання потужності передачі на низхідній лінії зв'язку для сусідніх вузлів доступу. У деяких аспектах для поліпшення якості роботи мереж може застосовуватися спільне використання інформації вузлами доступу. Наприклад, якщо термінал доступу піддається сильним перешкодам від сусіднього вузла доступу, інформація, що стосується цих перешкод, може передаватися на сусідній вузол доступу через домашній вузол доступу для даного термінала доступу. Приватний приклад: термінал доступу може послати повідомлення про сусідів своєму домашньому вузлу доступу, причому в повідомленні вказується рівень сигналу, що приймається, який термінал доступу сприймає від сусідніх вузлів доступу. Потім вузол доступу може визначити, чи зазнає домашній термінал доступу надмірного впливу перешкод з боку одного з вузлів доступу, вказаних в повідомленні про сусідів. Якщо зазнає, вузол доступу може послати повідомлення створюючому перешкодивузлу доступу із запитом знизити потужність передачі цього вузла доступу. Аналогічні функціональні можливості можуть забезпечуватися за допомогою централізованого вузла керування потужністю. Короткий опис креслень Ці і інші зразкові аспекти винаходу описані нижче в докладному описі і в наступній за ним прикладеній формулі, а також в супровідних кресленнях, на яких: Фіг. 1 - спрощена схема декількох зразкових аспектів системи зв'язку, що включає в себе зону макропокриття і зону покриття меншого масштабу; Фіг. 2 - спрощена блок-схема декількох зразкових аспектів вузла доступу; Фіг. 3 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для визначення потужності передачі на основі рівня сигналу, що максимально приймається для приймача і мінімальних втрат через перехідне загасання; Фіг. 4 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для визначення потужності передачі на основі одного або декількох станів каналу; Фіг. 5 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для визначення потужності передачі на основі повного рівня прийнятого сигналу; Фіг. 6 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для визначення потужності передачі на основі відношення сигнал-шум; Фіг. 7 - спрощена схема, що ілюструє зони покриття для бездротового зв’язку; Фіг. 8 - спрощена діаграма декількох зразкових аспектів системи зв'язку, що включає в себе сусідні фемтостільники; 2 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 9 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для керування потужністю передачі сусіднього вузла доступу; Фіг. 10 - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для регулювання потужності передачі у відповідь на запит від іншого вузла; Фіг. 11 - спрощена схема декількох зразкових аспектів системи зв'язку, що включає в себе централізоване керування потужністю; Фіг. 12 - блок-схема декількох зразкових аспектів послідовності, які можуть бути виконані для керування потужністю передачі вузла доступу з використанням централізованого керування потужністю; Фіг. 13A і 13B - блок-схема декількох зразкових аспектів послідовності дій, які можуть бути виконані для керування потужністю передачі вузла доступу, що використовує централізоване керування потужністю; Фіг. 14 - спрощена схема системи бездротового зв’язку, що включає в себе фемтовузли; Фіг. 15 - спрощена блок-схема декількох зразкових аспектів компонентів системи зв'язку; і Фіг. 16-19 - спрощені блок-схеми декількох зразкових аспектів пристроїв, виконаних з можливістю забезпечення керування потужністю відповідно до даного винаходу. Відповідно до загальноприйнятої практики різні елементи, зображені на кресленнях, можуть бути накреслені не в масштабі. Відповідно, для забезпечення більшої ясності розміри різних елементів можуть довільно збільшуватися або зменшуватися. Крім того, деякі з креслень можуть бути для ясності наведені в спрощеному вигляді. Так, на кресленнях можуть бути зображені не всі компоненти даного пристрою або способу. Нарешті, схожі номери позицій можуть використовуватися для позначення схожих елементів всюди в описі і на кресленнях. Докладний опис Нижче описані різні аспекти винаходу. Повинні бути очевидно, що розкриті в даній заявці принципи можуть бути реалізовані в різних формах і що будь-яка конкретна конструкція, функція, або і те і інше, розкрите в даній заявці, є виключно ілюстративними. На основі принципів, розкритих в даній заявці, фахівець в даній галузі техніки повинен зрозуміти, що будьякий розкритий в даній заявці аспект винаходу може бути реалізований незалежно від будь-яких інших аспектів і що два або більшt з цих аспектів можна об'єднувати різними способами. Наприклад, пристрій може бути реалізований або спосіб може бути застосований за допомогою будь-якого числа аспектів, викладених в даній заявці. Крім того, такий пристрій може бути реалізований або такий спосіб може бути застосований за допомогою іншої конструкції, функціональності або конструкцій або функціональності, доповнюючої один або декілька аспектів, викладених в даній заявці, або відмінних від них. Крім того, аспект може містити щонайменше один елемент пункту формули. На фіг. 1 наведені зразкові аспекти мережної системи 100, яка включає в себе макромасштабну зону покриття (наприклад, стільникова мережа, діюча на великій території, така як мережа 3G, яка звичайно може називатися макростільниковою мережею) і зону покриття меншого масштабу (наприклад, мережне середовище в квартирі або в приміщенні). Коли вузол, такий як термінал 102A доступу, переміщається по мережі, термінал 102A доступу може обслуговуватися в деяких місцях вузлами доступу (наприклад, вузлом 104 доступу), які забезпечують макрозону покриття, що представляється областю 106, тоді як в інших місцях термінал 102A доступу може обслуговуватися вузлами доступу (наприклад, вузлом 108 доступу), які забезпечують зону покриття меншого масштабу, що представляється областю 110. У деяких аспектах вузли зони покриття меншого масштабу можуть використовуватися для забезпечення поетапного нарощування місткості, зони покриття всередині будівель і різних послуг (наприклад, для більш стійкої роботи користувача). Як більш детально розглянуто нижче, вузол 108 доступу може бути обмежений в тому значенні, що він може не забезпечувати визначені послуги для визначених вузлів (наприклад, для гостьового термінала 102B доступу). У результаті в макрозоні 104 покриття може бути створена дірка в зоні покриття (наприклад, відповідна зоні 110 покриття). Розмір дірки в зоні покриття може залежати від того, чи працюють вузол 104 доступу і вузол 108 доступу на однаковій несучій частоті. Наприклад, коли вузли 104 і 108 знаходяться на суміщеному каналі (наприклад, що використовує одну і ту ж несучу частоту), дірка в зоні покриття може відповідати зоні 110 покриття. Таким чином, в цьому випадку термінал 102A доступу може втратити макрозону покриття, коли він знаходиться в зоні 110 покриття (наприклад, як визначено пунктирним зображенням термінала 102B доступу). Коли вузли 104 і 108 знаходяться на сусідніх каналах (наприклад, що використовують різні несучі частоти), в макрозоні 104 покриття можна створити меншу дірку 112 внаслідок впливу перешкод сусіднього каналу від вузла 108 доступу. Таким чином, коли термінал 102A доступу 3 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 працює на сусідньому каналі, термінал 102A доступу може приймати макрозону покриття в місці, яке знаходиться ближче до вузла 108 доступу (наприклад, безпосередньо за межами зони 112 покриття). У залежності від параметрів конструкції системи дірка в зоні покриття на суміщеному каналі може бути відносно великою. Наприклад, якщо перешкоди від вузла 108 доступу щонайменше не перевищують рівень теплового шуму, дірка в зоні покриття може мати радіус порядку 40 метрів для системи CDMA, в якій потужність передачі вузла 108 доступу становить 0 dBm з урахуванням втрат на поширення у вільному просторі і в припущенні гіршого випадку відсутності стінок між вузлами 108 і 102B. Таким чином, потрібно знайти компроміс між мінімізацією провалу в макрозоні покриття і підтримкою належної зони покриття всередині заданого середовища меншого масштабу (наприклад, в зоні покриття фемтовузла в будинку). Наприклад, коли фемтовузол з накладеними обмеженнями знаходиться на краю макрозони покриття, то коли гостьовий термінал доступу наближається до фемтовузла, гостьовий термінал доступу з великою імовірністю втратить макрозону покриття і перерве дзвінок. У такому випадку одне рішення для макростільникової мережі може полягати в перемиканні гостьового термінал доступу на іншу несучу частоту (наприклад, коли перешкоди на сусідньому каналі від фемтовузла не великі). Однак через обмежену смугу частот, доступну кожному оператору, використання окремих несучих частот може не завжди бути застосовним на практиці. У будь-якому випадку може виявитися, що частоту, що використовується фемтовузлом, використовує інший оператор. Отже, гостьовий термінал доступу відвідувача, пов'язаний з цим іншим оператором, постраждає через діру в зоні покриття, створеній що має обмеження фемтовузлом на цій несучій частоті. Як детально описано нижче відносно фіг. 2-13B, можна задати значення потужності передачі для вузла для керування такими перешкодами і (або) розв'язання інших подібних проблем. У деяких варіантах виконання задана потужність передачі може бути пов'язана щонайменше з одним значенням з: максимальної потужності передачі, потужності передачі фемтовузла або потужностей передачі для передачі пілотного сигналу (наприклад, пілотного сигналу, що указується значенням частки). Нижче для зручності описані різні сценарії, в яких задається потужність передачі для фемтовузла, розміщеного всередині мережний макросредовища . У цьому випадку термін макровузол стосується в деяких аспектах вузла, який забезпечує зону покриття на відносно великої території. Термін фемтовузол відноситься в деяких аспектах до вузла, який забезпечує зону покриття на відносно невеликій території (наприклад, в квартирі). Вузол, який забезпечує зону покриття на території, яка менше макротериторії і більше фемтотериторії, може називатися піковузлом (наприклад, що забезпечує зону покриття всередині комерційної будівлі). Повинно бути зрозуміло, що розкриті в даній заявці принципи можуть бути реалізовані за допомогою різних типів вузлів і систем. Наприклад, піковузол або вузол якого-небудь іншого типу можуть забезпечити однакові або подібні функціональні можливості, що і фемтовузол для іншої (наприклад, більшої) зони покриття. Так, піковузол може бути обмеженим, піковузол може бути пов'язаний з одним або декількома домашніми терміналами доступу і так далі. У різних галузях застосування може застосовуватися інша термінологія для позначення макровузла, фемтовузла або піковузла. Наприклад, макровузол може бути виконаний у вигляді або називатися вузлом доступу, базовою станцією, точкою доступу, е-вузлом В, макростільником, макровузлом В ("MNB") і так далі. Крім того, фемтовузол може бути виконаний у вигляді або називатися домашнім вузлом В ( "HNB"), домашнім е-вузлом В, базовою станцією точки доступу, фемтостільником і так далі. Крім того, стільник, пов'язаний з макровузлом, фемтовузлом або піковузлом, може називатися відповідно макростільником, фемтостільником або пікостільником. У деяких варіантах виконання кожний стільник може бути додатково пов'язаний з одним або декількома секторами (наприклад, розділений на один або декілька секторів). Як указано вище, фемтовузол може бути обмеженим в деяких аспектах. Наприклад, даний фемтовузол може забезпечувати обслуговування тільки обмеженого набору терміналів доступу. Таким чином, при розміщенні з так званим обмеженим (або закритим) зв'язком даний термінал доступу може обслуговуватися макростільниковою мобільною мережею і обмеженим набором фемтовузлів (наприклад, фемтовузлів, які розташовані в межах відповідної квартири користувача). Наданий обмежений набір терміналів доступу, пов'язаний з обмеженим фемтовузлом (який може також називатися домашнім вузлом В закритої абонентської групи), може при необхідності розширятися тимчасово або постійно. У деяких аспектах закрита абонентська група ("CSG") може бути визначена як набір вузлів доступу (наприклад, фемтовузлів), які використовують 4 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 загальний список керування доступом для терміналів доступу. У деяких варіантах виконання все фемтовузли (або все обмежені фемтовузли) в деякій галузі можуть працювати на виділеному ним каналі, який може називатися фемтоканалом. Між обмеженим фемтовузлом і даним терміналом доступу можуть бути визначені різні взаємовідносини. Наприклад, з точки зору термінала доступу фемтовузол, необмежений для зв'язку, може називатися відкритим фемтовузлом. Фемтовузлел, який якимсь чином обмежений (наприклад, обмежений для зв'язку з ним і (або) для реєстрації), може називатися обмеженим фемтовузлом. Фемтовузол, відносно якого терміналу доступу дозволені доступ і робота, називається домашнім фемтовузлом. Фемтовузол, відносно якого терміналу доступу тимчасово дозволений доступ або робота, називається гостьовим фемтовузлом. Фемтовузол, відносно якого терміналу доступу не дозволені доступ або робота, за винятком, бути може, екстрених ситуацій (наприклад, дзвінків по екстреному телефону), називається стороннім фемтовузлом. З точки зору обмеженого фемтовузла термінал доступу, якому дозволений доступ до обмеженого фемтовузла, називається домашнім терміналом доступу (або домашнім абонентським пристроєм. Термінал доступу з тимчасовим доступом до обмеженого фемтовузла може називатися гостьовим терміналом доступу. Термінал доступу, якому не дозволений доступ до обмеженого фемтовузла, за винятком, можливо, екстрених ситуацій, таких як дзвінки по екстреному телефону, називається стороннім фемтовузлом. Таким чином, в деяких аспектах сторонній термінал доступу можна визначити як термінал доступу, який не має повноважень або дозволу реєструватися на обмеженому фемтовузлі. Термінал доступу, який в даний момент зазнає обмежень (наприклад, позбавлений доступу) зі сторони обмеженого фемтостільника, може називатися терміналом доступу відвідувача. Термінал доступу відвідувача може, таким чином, відповідати сторонньому терміналу доступу і, коли обслуговування не дозволене, гостьовому терміналу доступу. На фіг. 2 наведені різні компоненти вузла 200 доступу (званого далі фемтовузол 200), який може застосовуватися в одному або декількох варіантах виконання даного винаходу. Наприклад, для різних прикладів, приведених на фіг. 3 13B, можуть використовуватися різні конфігурації компонентів, наведених на фіг. 2. Таким чином, повинно бути зрозуміло, що в деяких варіантах виконання вузол може не включати в себе всі компоненти, зображені на фіг. 2, в той час як в інших варіантах виконання (наприклад, в яких вузол використовує множину алгоритмів для визначення максимальної потужності передачі) у вузлі можуть використовуватися більшість або всі компоненти, зображені на фіг. 2. У загальному випадку фемтовузол 200 включає в себе приймач-передавач 202 для зв'язку з іншими вузлами (наприклад, терміналами доступу). Приймач-передавач 202 включає в себе передавач 204 для відправки сигналів і приймач 206 для прийому сигналів. Фемтовузол 200 також включає в себе контролер 208 потужності передачі для визначення потужності передачі (наприклад, максимальної потужності передачі) для передавача 204. Фемтовузол 200 включає в себе контролер 210 зв'язку для керування зв'язком з іншими вузлами і для забезпечення інших пов'язаних з цим функціональних можливостей, розкритих в даній заявці. Фемтовузол 200 включає в себе один або декілька запам'ятовуючих пристроїв 212 для зберігання різної інформації. Фемтовузол 200 також може включити в себе контролер 210 авторизації для керування доступом до інших вузлів і для забезпечення інших пов'язаних з цим функціональних можливостей, розкритих в даній заявці. Інші компоненти, наведені на фіг. 2, описані нижче. Зразкова робота системи 100 і фемтовузла 200 буде описана з посиланням на блок-схеми послідовності операцій на фіг. 3-6, 9, 10 і 12-13B. Для зручності розуміння дії, наведені на фіг. 36, 9, 10 і 12-13B (або будь-які інші дії, розглянуті або розкриті в даній заявці), можуть при описі виконуватися визначеними компонентами (наприклад, компонентами фемтовузла 200). Однак повинно бути зрозуміло, що ці дії можуть виконуватися компонентами інших типів і можуть виконуватися за допомогою іншої кількості компонентів. Повинно бути також зрозуміло, що одне або декілька дій, описаних в даній заявці, можуть не застосовуватися в даному варіанті виконання. Якщо звернутися спочатку до фіг. 3, то наведена на ній послідовність дій стосується в деяких аспектах задавання потужності передачі для передавача на основі максимального рівня сигналу, що приймається і мінімальних втрат через перехідне загасання між передавачем і приймачем. У цьому випадку термінал доступу може бути призначений для роботи в визначеному динамічному діапазоні, нижня межа якого задається за мінімальною характеристикою, відповідною технічним вимогам. Наприклад, максимальний рівень сигналу (RX_MAX), що приймається, може бути визначений як -30 дБмВт. Для визначених галузей застосування (наприклад, в яких використовуються фемтовузли) вузол доступу і пов'язаний з ним термінал доступу можуть знаходитися довільно близько один 5 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 до одного, потенційно створюючи тим самим відносно високі рівні сигналу в приймачі. Якщо передбачити, наприклад, що мінімальна відстань між фемтовузлом і терміналом доступу становить 20 см, то мінімальні втрати на трасі, звані також мінімальними втратами через перехідне загасання ("MCL"), становили б приблизно 28,5 дБ. Це значення MCL набагато менше типових значень MCL, що спостерігаються в макростільниковій мережі (наприклад, тому, що макроантени звичайно встановлюють вгорі веж або будівель). Якщо рівень потужності, що приймається, перевищує діапазон чутливості приймача, то можуть постраждати внутрішні і зовнішні постановники перешкод і блокувальники, і в результаті може погіршитися інтермодуляційні характеристики термінала доступу. Крім того, якщо рівень сигналу, що приймається дуже високий (наприклад, вище 5 дБмВт), в терміналі доступу може статися реальне пошкодження апаратури. Наприклад, в цьому випадку можуть бути назавжди виведені з ладу радіочастотний антенний перемикач або ПАВ-фільтр. Відповідно, в деяких аспектах максимальну потужність (PMAX_HNB), що передається, можна визначити як PMAX_HNB(Ecp/Io)_Trgt_B ФОРМУЛА 29 Тест 2: SINR на каналі CPICH для HUE_j більше деякого цільового значення для підтримання визначеного критерію ефективності роботи (наприклад, якості обслуговування, такої як пропускна здатність): SINR_new_j>SINR_Trgt? ФОРМУЛА 30 де 20 UA 99143 C2 SINR _ new _ j 5 10 15 20 25 30 35 40 45 50 55 alpha _ p _ j * RSCP _ j _ j RSSI _ j RSCP _ j _ j /(Ecp / Ior) ФОРМУЛА 31 Якщо пройшов який-небудь з тестів або обидва тести (в залежності від конкретного варіанту виконання), фемтовузол "j" зменшує потужність передачі до величини alpha_p_j*HNB_Tx_j і посилає сигнал підтвердження ACK фемтовузлу "i" при умові, що нова потужність вище допустимого мінімуму (наприклад -20 дБм). Якщо не проходить один або обидва тести, фемтовузол "j" не зменшує потужність передачі до необхідного значення. Замість цього він обчислює, наскільки він може зменшити потужність без збитку для ефективності роботи. Іншими словами, у варіанті виконання, в якому використовуються обидва тести, фемтовузол може обчислити свою нову потужність передачі, так щоб пройшли і тест 1, і тест 2, і зменшити потужність передачі до більшого з двох одержаних значень. Однак, якщо при поточних параметрах потужності фемтовузла "j" обидва тести не проходять, то фемтовузол "j" не зменшує свою потужність. Фемтовузли можуть також зменшити свою потужність до мінімальної стандартизованої межі (наприклад, як описано в даній заявці). У всіх цих випадках фемтовузол "j" може повідомити негативне підтвердження NACK фемтовузлу "i" разом з своїми остаточними параметрами потужності. Розглянуті вище алгоритми дозволяють фемтовузлам підстроювати свої потужності передачі спільним чином. Ці алгоритми мають множину параметрів, які можна регулювати (наприклад, оператором), таких як, наприклад, Ecp/Io_Trgt_A, радіус зони покриття, Ecp/Io_Trgt_B, SINR_Trgt, і час таймерів. Алгоритми можуть бути додатково уточнені шляхом коректування порогів в процесі навчання. У деяких аспектах час таймерів може мінятися (наприклад, незалежно) для оптимізації ефективності роботи системи. Якщо термінал доступу "i" не пов'язаний з фемтовузлом "i" і фемтовузол "j" вже виконує передачу для одержання доступу до термінала "j", термінал доступу "i" може не змогти захопити фемтовузол "i" через низького відношенні Ecp/Io на каналі CPICH. Вищенаведений алгоритм можна потім змінити так, щоб кожний фемтовузол намагався підтримувати мінімальне значення відношення Ecp/Io на каналі CPICH всередині деякого радіуса навколо фемтовузла. Нестача цього алгоритму в тому, що сусідній термінал доступу "j" може постраждати, тоді як у фемтовузла "i" відсутні пов'язані з ним термінали доступу. Щоб сусідні фемтовузли не страждали постійно, фемтовузол "i" відправляє в своєму запиті сусідньому фемтовузлу "j" показник, що цей запит призначений для початкового захоплення. Якщо фемтовузол "j" відповідає зменшенням своєї потужності, він встановлює таймер, а фемтовузол "i" встановлює таймер з великим значенням. Фемтовузол "j" поверне значення своєї потужності передачі в значення, задане за умовчанням, після закінчення часу його таймера, але фемтовузол "i" не буде посилати інший запит (для початкового захоплення) фемтовузлу "j", поки не закінчиться час таймера для фемтовузла "i". Залишається проблема, пов'язана з тим, що фемтовузлу "i", можливо, зажадається оцінити значення RSSI_i, оскільки пов'язаний з ним термінал доступу відсутній. Фемтовузлу "i" також, можливо, зажадається оцінити сусіднє джерело перешкод RSCP_j. Однак, джерела найбільш сильних перешкод, які сприймають фемтовузли, необов'язково є джерелами найбільш сильних перешкод, які сприймають його термінали доступу. Щоб пом'якшити проблему початкового захоплення, терміналам доступу можна дозволити тимчасово знаходитися в неробочому режимі на сусідніх фемтовузлах з тим же PLMN_ID. Термінали доступу можуть вважати список сусідів на фемтовузлі їх тимчасового знаходження, який може містити код скремблирования і таймировані свого власного фемтовузла. Це може поставити термінал доступу у вигідне положення при захопленні свого фемтовузла в умовах негативної геометрії. Зі посиланням на фіг. 11-13B описані варіанти виконання, які використовують централізований контролер потужності для керування потужністю передачі фемтовузлів. На фіг. 11 наведений приклад системи 1100, що включає в себе централізований контролер 1102, фемтовузли 1104 і термінали 1106 доступу. У цьому випадку фемтовузол 1104A пов'язаний з терміналом 1106A доступу, а фемтовузол 1104B пов'язаний з терміналом 1106B доступу. Централізований контролер 1102 потужності включає в себе приймач-передавач 1110 (з компонентами передавача 1112 і приймача 1114), а також контролер 1116 потужності передачі. У деяких аспектах ці компоненти можуть забезпечити функціональні можливості, подібні функціональним можливостям аналогічно названих компонентів на фіг. 2. На фіг. 12 описані різні дії, які можуть бути виконані у варіанті виконання, в якому фемтовузол (наприклад, фемтовузол 1104A) просто пересилає інформацію з списку сусідів, одержану ним від пов'язаного з ним термінала доступу (наприклад, термінала 1106A доступу) 21 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 централізованому контролеру 1102 потужності. Централізований контролер 1102 потужності може потім виконати дії, подібні описаним вище, і запитати фемтовузол (наприклад, фемтовузол 1104B), що знаходиться поблизу фемтовузла 1104A, зменшити потужність передачі. Дії блоків 1202 і 1204 можуть бути подібні діям блоків 902 і 904, розглянутих вище. У блоці 1206 фемтовузол 1104A пересилає список 1108 сусідів, одержаний ним від термінала 1106A доступу, централізованому контролеру 1102 потужності. Дії блоків 1202-1206 можуть регулярно (наприклад, періодично) повторюватися всякий раз, коли фемтовузол 1104A одержує повідомлення про сусідів від термінала 1106A доступу. Як показано блоком 1208, централізований контролер 1102 потужності може одержати аналогічну інформацію від інших фемтовузлів в мережі. У блоці 1210 централізований контролер 1102 потужності може потім виконати дії, подібні розглянутим вище (наприклад, в блоці 906), щоб визначити, чи повинен фемтовузол зменшити потужність передачі. У деяких аспектах централізований контролер 1102 потужності може ухвалити рішення про керування потужністю на основі інформації, що одержується ним про умови на множині фемтовузлів. Наприклад, якщо даний фемтовузол створює перешкоди декільком іншим фемтовузлам, централізований контролер 1102 потужності може спробувати спочатку зменшити потужність цього фемтовузла. У блоці 1212 централізований контролер 1102 потужності посилає повідомлення кожному фемтовузлу, який, як визначає централізований контролер 1100, повинен зменшити потужність передачі. Як і у вказаних вище випадках, цей запит може вказувати, в якій мірі фемтовузол повинен зменшити свою потужність. Ці дії можуть бути подібні діям блоків 912 і 914. У блоці 1214 централізований контролер 1102 потужності приймає відповіді від фемтовузлів. Як показано блоком 1216, якщо не одержані NACK у відповідь на запити, відправлені в блоці 1212, послідовність дій для централізованого контролера 1102 потужності повертається до блока 1208, де централізований контролер 1102 продовжує приймати інформацію від фемтовузлів в мережі і виконує описані вище дії по керуванню потужністю. Якщо ж у відповідь на запити, відправлені в блоці 1212, прийнятий один або декілька NACK, послідовність дій для централізованого контролера 1102 потужності повертається до блока 1210, де централізований контролер 1102 може ідентифікувати інші фемтовузли, які повинні зменшити свою потужність передачі, і потім відправляє нові повідомлення по керуванню потужністю. І тут ці дії можуть бути подібні розглянутим вище блокам 912 і 914. На фіг. 13A і 13B описані різні дії, які можуть бути виконані у варіанті виконання, в якому фемтовузол (наприклад, фемтовузол 1104A) ідентифікує сусідній фемтовузол (наприклад, фемтовузол 1104B), який повинен зменшити свою потужність, посилає цю інформацію централізованому контролеру 1102 потужності. Централізований контролер 1102 потужності може потім послати запит фемтовузлу 1104B на зменшення потужності передачі. Дії блоків 1302-1312 можуть бути подібні діям блоків 902-912, розглянутим вище. У блоці 1314 фемтовузол 1104A посилає повідомлення, що ідентифікує фемтовузол 1104B перед централізованим контролером 1102 потужності. Таке повідомлення може приймати різні форми. Наприклад, повідомлення може просто ідентифікувати один фемтовузол (наприклад, фемтовузол 1104B), або повідомлення може містити ранжируваний список фемтовузлів (наприклад, як описано вище в блоці 912). Такий список також може включати в себе частина або всі повідомлення про сусідів, які фемтовузол 1104 одержав від термінала 1106A доступу. Дії блоків 1302-1314 можуть регулярно (наприклад, періодично) повторюватися всякий раз, коли фемтовузол 1104A приймає повідомлення про сусідів від термінала 1106A доступу. Як показано блоком 1316, централізований контролер 1102 потужності може приймати подібну інформацію від інших фемтовузлів в мережі. У блоці 1318 централізований контролер 1102 потужності може визначити, чи повинен він виконати яке-небудь регулювання у відповідь на запити, що приймаються ним на зменшення потужності передачі (наприклад, на основі інших запитів, що приймаються ним, що запитують зменшення потужності для того ж фемтовузла). Потім в блоці 1320 централізований контролер 1102 потужності може відправити повідомлення кожному фемтовузлу, який, як визначає централізований контролер 1102, повинен зменшити свою потужність. Як і вище, цей запит може вказувати, в якій мірі відповідний фемтовузол повинен зменшити свою потужність. У блоці 1322 централізований контролер 1102 потужності приймає відповіді від фемтовузлів. Як показано блоком 1324, якщо у відповідь на запити, відправлені в блоці 1320, не одержані NACK, послідовність дій для централізованого контролера 1102 потужності повертається до блока 1316, де централізований контролер 1102 продовжує одержувати інформацію від фемтовузлів в мережі і виконує описані вище дії по керуванню потужністю. 22 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 Якщо ж у відповідь на запити, відправлені в блоці 1320, одержаний один або декілька NACK, послідовність дій для централізованого контролера 1102 потужності повертається до блока 1318, де централізований контролер 1102 може ідентифікувати інші фемтовузли, які повинні зменшити свою потужність передачі, і потім відправляє нові повідомлення по керуванню потужністю (наприклад, на основі ранжируваного списку, прийнятого від фемтовузла 1104A). У зв'язку з вищевикладеним повинно бути зрозуміло, що принципи даного винаходу можуть забезпечити ефективний спосіб керування потужністю передачі від сусідніх вузлів доступу. Наприклад, в статичному середовищі потужності передачі фемтовузлів по низхідній лінії зв'язки можуть бути скореговані на статичне значення, відповідно до якого можуть бути задоволені вимоги до обслуговування на всіх терміналах доступу. Отже, таке рішення сумісне з нині існуючими терміналами доступу, оскільки всі канали можуть безперервно передаватися на постійній потужності. Крім того, в динамічному середовищі потужності передачі можуть динамічно регулюватися, щоб відповідати вимогам, що міняються до обслуговування для вузлів в системі. Можливість з'єднання для середовища фемтовузла може бути встановлена різними способами. Наприклад, на фіг. 14 показана зразкова система 1400 зв'язку, в якій один або декілька фемтовузлів розміщені в мережному середовищі. Зокрема, система 1400 включає в себе множину фемтовузлів 1410 (наприклад, фемтовузли 1410A і 1410B), встановлені у відносно дрібномасштабному мережному середовищі (наприклад, в одній або декількох квартирах 1430). Кожний фемтовузол 1410 може бути сполучений з глобальною мережею 1440 (наприклад, з Інтернетом) і базовою мережею 1450 мобільного оператора через маршрутизатор DSL, проводной модем, бездротову лінію зв'язку або інші засоби з'єднання (не показані). Як розглянуто в даній заявці, кожний фемтовузол 1410 може бути виконаний з можливістю обслуговувати пов'язані з ним термінали 1420 доступу (наприклад, термінал 1420A доступу) і, необов'язково, інші термінали 1420 доступу (наприклад, термінал 1420B доступу). Іншими словами, доступ до фемтовузлам 1410 може бути обмежений, внаслідок чого даний термінал доступу 1420 може обслуговуватися призначеним(і) (наприклад, домашнім(і)) фемтовузлом(ами) 1410, але не може обслуговуватися ніякими непризначеними фемтовузлами 1410 (наприклад, сусіднім фемтовузлом 1410). Власник фемтовузла 1410 може підписатися на мобільну послугу, таку як, наприклад, мобільну послугу 3G, що пропонується через базову мережу оператора 1450 мобільного зв'язку. Крім того, термінал 1420 доступу може бути здатний працювати як в макросередовищах, так і в мережних середовищах меншого масштабу (наприклад, внутрішньоквартирних). Іншими словами, в залежності від поточного місцеположення термінала 1420 доступу, термінал 1420 доступ може обслуговуватися вузлом 1460 доступу макростільникової мобільної мережі 1450 або будь-яким з набору фемтовузлів 1410 (наприклад, фемтовузлами 1410A і 1410B, які знаходяться всередині відповідного місця 1430 мешкання користувача). Наприклад, коли абонент знаходиться поза будинком, він обслуговується стандартним макровузлом доступу (наприклад, вузлом 1460), а коли абонент знаходиться вдома, його обслуговує фемтовузол (наприклад, вузол 1410A). У цьому випадку повинно бути зрозуміло, що фемтовузол 1410 може бути зворотно сумісним з існуючими терміналами 1420 доступу. Фемтовузол 1410 може бути розміщений на одній частоті або, в альтернативному варіанті, на множині частот. В залежності від конкретної конфігурації, одна частота або одна або декілька з множини частот можуть перекриватися з однією або декількома частотами, що використовуються макровузлом (наприклад, вузлом 1460). Термінал 1420 доступу може бути виконаний з можливістю здійснення зв'язку або з макромережею 1450, або з фемтовузлами 1410, але не з тим і іншим одночасно. Крім того, термінал 1420 доступу, що обслуговується фемтовузлом 1410, може не знаходитися в стані м'якого перемикання обслуговування з макромережею 1450. У деяких аспектах термінал 1420 доступу може бути виконаний з можливістю з'єднання з переважним фемтовузлом (наприклад, домашнім фемтовузлом термінала 1420 доступу) всякий раз, коли можливе таке з'єднання. Наприклад, всякий раз, коли термінал 1420 доступу знаходиться в межах квартири 1430 користувача, може бути бажано, щоб термінал 1420 доступу встановлював зв'язок тільки з домашнім фемтовузлом 1410. У деяких аспектах, якщо термінал 1420 доступу працює всередині макростільникової мережі 1450, але не розташовується на її найбільш переважній мережі (наприклад, заданої списком переважного роумінгу), термінал 1420 доступу може продовжити пошуки найбільш переважної мережі (наприклад, переважного фемтовузла 1410) за допомогою Повторного вибору кращої системи ( "BSR"), що може включати в себе періодичне сканування доступних систем для визначення, чи є кращі системи в цей час доступними, і подальші зусилля у зв'язку з цими 23 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 переважними системами. З введенням захоплення термінал 1420 доступу може обмежити пошук визначеною смугою частот і каналом. Наприклад, пошук найбільш переважної системи може повторюватися періодично. Після виявлення переважного фемтовузла 1410 термінал 1420 доступу вибирає фемтовузол 1410, щоб розміститися всередині його зони покриття. Принципи даної заявки можуть використовуватися в бездротовій системі зв'язку з множинним доступом, яка одночасно підтримує зв'язок для множини бездротових терміналів доступу. Як указано вище, кожний термінал може здійснювати зв'язок з однією або декількома базовими станціями за допомогою передачі на прямій і зворотній лініях зв'язку. Пряма лінія зв'язку (або низхідна лінії зв'язку) - це лінія зв'язку від базових станцій до терміналів, а зворотна лінія зв'язку (або висхідна лінія зв'язку) - це лінія зв'язку від терміналів до базової станції. Ця лінія зв'язку може бути встановлена через систему "один вхід, один вихід", "множина входів, множина виходів" ("MIMO"), або систему деяких інших типів. Система MIMO використовує множину (NT) передавальних антен і багаторазових (NR) приймальних антен для передачі даних. Канал MIMO, утворений N T передавальних і NR приймальних антен, може бути розкладений на NS незалежних каналів, які також називаються просторовими каналами, де NS≤min {NT; NR]. Кожний з NS незалежних каналів відповідає одній розмірності. Система MIMO може забезпечити підвищену ефективність роботи (наприклад, більш високу пропускну здатність і (або) більш високу надійність), якщо використовується додаткова розмірність, створена безліччю передавальних і приймальних антен. Система MIMO може підтримувати дуплексну передачу з часовим розділенням ("TDD") і дуплексну передачу з частотним розділенням ( "FDD"). У системі TDD прямі і зворотні лінії зв'язку знаходяться в одній і тій же частотній області, так що принцип взаємності дозволяє оцінити прямий канал зв'язку по зворотному каналу зв'язку. Це дозволяє точці доступу витягувати коефіцієнт посилення передачі за рахунок формування діаграми спрямованості на прямій лінії зв'язку, коли на точці доступу доступна множина антен. Принципи даного винаходу можуть застосовуватися у вузлі (наприклад, в пристрої), що використовує різні компоненти для здійснення зв'язку щонайменше з одним іншим вузлом. На фіг. 15 наведені декілька зразкових компонентів, які можуть застосовуватися для полегшення зв'язку між вузлами. Зокрема, на фіг. 15 наведений бездротовий пристрій 1510 (наприклад, точка доступу) і бездротовий пристрій 1550 (наприклад, термінал доступу) системи 1500 MIMO. У пристрої 1510 інформаційні дані для ряду потоків даних поступають від джерела 1512 даних для процесора 1514 даних передачі ( "TX"). У деяких аспектах кожний потік даних передається через відповідну передавальну антену. Процесор 1514 даних TX форматує, кодує і перемежовує транспортні дані для кожного потоку даних на основі визначеної схеми кодування, вибраної для цього потоку даних, яка забезпечує кодовані дані. Кодовані дані для кожного потоку даних можуть бути мультплексовані з пілотними даними за допомогою методів OFDM. Пілотні дані звичайно являють собою відому комбінацію даних, яка обробляється відомим чином і може використовуватися в системі приймача для оцінки відгуку каналу. Мультиплексований пілотний сигнал і кодовані дані для кожного потоку даних потім модулюються (тобто, його символи відображаються) на основі визначеної схеми модулювання (наприклад, BPSK, QSPK, М-PSK або М-QAM), вибраної для забезпечення модуляції потоку даних. Швидкість передачі даних, кодування і модулювання для кожного потоку даних можуть бути визначені командами, що виконуються процесором 1530. Запам'ятовуючий пристрій 1532 може зберігати код програми, дані і іншу інформацію, що використовується процесором 1530 або іншими компонентами пристрою 1510. Модуляційні символи для всіх потоків даних потім поступають на TX MIMO процесор 1520, який може додатково обробити модуляційні символи (наприклад, для OFDM). TX MIMO процесор 1520 потім подає NT потоків модуляційних символів на NT приймачів-передавачів ( "XCVR") 1522A-1522T. У деяких аспектах TX MIMO процесор 1520 застосовує вагові коефіцієнти, що формують діаграму спрямованості до символів потоків даних і до антени, від якої передається символ. Кожний приймач-передавач 1522 приймає і обробляє відповідний потік символів для одержання одного або декількох аналогових сигналів і потім обробляє (наприклад, посилює, фільтрує і перетворює з підвищенням частоти) аналогові сигнали для одержання модульованого сигналу, відповідного для передачі по каналу MIMO. N T модульованих сигналів від приймачів-передавачів 1522A-1522T потім передаються відповідно з NT антен 1524A-1524T. У пристрої 1550 передані модульовані сигнали приймаються N R антенами 1552A-1552R, і прийнятий сигнал від кожної антени 1552 подається на відповідний приймач-передавач ("XCVR") 1554A-1554R. Кожний приймач-передавач 1554 обробляє (наприклад, фільтрує, 24 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 посилює і перетворює з пониженням частоти) відповідний прийнятий сигнал, оцифровує перетворений сигнал для одержання відліків і додатково обробляє відліки для одержання відповідного "прийнятого" потоку символів. Процесор 1560 даних прийому ( "RX") потім приймає і обробляє NR прийнятих потоків символів від NR приймачів-передавачів 1554 на основі визначеної методики обробки приймача для одержання NT "детектованих" потоків символів. Процесор 1560 даних RX потім демодулює, зворотно перемежовує і декодує кожний детектований потік символів для відновлення інформаційних даних для потоку даних. Обробка процесором 1560 даних RX є додатковою відносно обробки, що виконується процесором 1520 MIMO TX і процесором 1514 TX в пристрої 1510. Процесор 1570 періодично визначає, яку використовувати матрицю попереднього кодування (розглядається нижче). Процесор 1570 складає повідомлення зворотної лінії зв'язку, що містить частину, що стосується індексу матриці, і частину, що стосується значення рангу. Запам'ятовуючий пристрій 1572 може зберігати код програми, дані і іншу інформацію, що використовується процесором 1570 або іншими компонентами пристрою 1550. Повідомлення зворотної лінії зв'язку може містити різного роду інформацію відносно лінії зв'язку і (або) прийнятого потоку даних. Потім повідомлення зворотної лінії зв'язку обробляється процесором 1538 даних TX, який також приймає інформаційні дані для множини потоків даних від джерела 1536 даних, модульовані модулятором 1580, оброблені приймачами-передавачами 1554A-1554R і передані зворотно пристрою 1510. У пристрої 1510 модульовані сигнали від пристрою 1550 приймаються антенами 1524, обробляються приймачами-передавачами 1522, демодулюються демодулятором ( "DEMOD") 1540 і обробляються процесором 1542 даних RX для витягання повідомлення зворотної лінії зв'язку, переданого пристроєм 1550. Потім процесор 1530 визначає, яку використовувати матрицю попереднього кодування для визначення вагових коефіцієнтів формування діаграми спрямованості, потім обробляє витягнуте повідомлення. На фіг. 15 також показане, що компоненти зв'язку можуть включати в себе один або декілька компонентів, які виконують дії по керуванню потужністю, розкриті в даній заявці. Наприклад, компонент 1590 керування потужністю може діяти спільно з процесором 1530 і (або) іншими компонентами пристрою 1510 для відправки/одержання сигналів до/від іншого пристрою (наприклад, пристрої 1550), як розкритого в даній заявці. Аналогічно компонент 1592 керування потужністю може діяти спільно з процесором 1570 і (або) іншими компонентами пристрою 1550 для відправки/одержання сигналів до/від іншого пристрою (наприклад, пристрої 1510). Повинне бути зрозуміло, що для кожного пристрою 1510 і 1550 функції двох або декількох з описаних компонентів можуть забезпечуватися одним компонентом. Наприклад, один обробляючий компонент може забезпечувати функції компонента 1590 керування потужністю і процесора 1530, і один обробляючий компонент може забезпечити функції компонента 1592 керування потужністю і процесора 1570. Розкритий винахід може бути вбудований в системи зв'язку різного типу і (або) системні компоненти. У деяких аспектах розкритий винахід можна використовувати в системі множинного доступу, здатній підтримувати зв'язок з множиною користувачів за допомогою спільного використання доступних системних ресурсів (наприклад, за допомогою вказана одного або декількох з потужності передачі, кодування, перемежання і т.д.). Наприклад, розкритий в даній заявці винахід може застосовуватися до будь-якого з наступних технічних рішень або їх сполучень: системи множинного доступу з кодовим розділенням ("CDMA"), системи CDMA з множиною несучих ("MCCDMA"), широкосмугові системи CDMA ("W-CDMA"), системи високошвидкісного пакетного доступу ("HSPA", "HSPA+"), системи високошвидкісного низхідного пакетного доступу ("HSDPA"), системи множинного доступу з часовим розділенням ("TDMA"), системи множинного доступу з частотним розділенням ("FDMA"), системи FDMA з однією несучою ("SC-FDMA"), системи множинного доступу з ортогональним розділенням частот ("OFDMA") або інші способи множинного доступу. Система бездротового зв’язку, що використовує розкритий в даній заявці винахід, може бути призначена для реалізації одного або декількох стандартів, таких як IS-95, cdma2000, IS-856, W-CDMA, TDSCDMA, і інші стандарти. Мережа CDMA може реалізовувати технологію радіопередачі, таку як універсальний наземний радіодоступ ("UTRA"), cdma2000 або яка-небудь інша технологія. UTRA включає в себе WCDMA і низьку частоту проходження елементів сигналу ("LCR"). Технологія cdma2000 включає в себе стандарти IS-2000, IS-95 і IS-856. Мережа TDMA може реалізовувати радіотехнологію, таку як Глобальна система мобільного зв'язку ("GSM"). Мережа OFDMA може реалізовувати радіотехнологію, таку як розвинений UTRA ("E-UTRA"), IEEE 802.11, IEEE 802.16, IEEE 802.20, Flash-OFDMо і т.д. UTRA, E-UTRA і GSM входять до складу Універсальної системи мобільного 25 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 60 зв'язку ("UMTS"). Винахід може бути реалізований в системі довгострокової еволюції 3GPP ("LTE"), в системі ультрамобільної широкосмугової мережі ("UMB") і в системах інших типів. LTE - це варіант UMTS, де використовується E-UTRA. Хоч визначені аспекти даного винаходу можуть бути описані з використанням термінології 3GPP, повинне бути зрозуміло, що розкритий в даній заявці винахід може належать до технології (Rel99, Rel5, Rel6, Rel7), а також до технології 3GPP2 (IxRTT, 1xEV-DO Re1O, RevA, RevB) і до інших технологій. Розкритий в даній заявці винахід може бути впроваджений в різні пристрої (наприклад, у вузли) (наприклад, реалізовано в них або виконується ними). Наприклад, вузол доступу, як указано в даній заявці, може бути сконфігурований у вигляді або називатися точкою доступу ("AP"), базовою станцією ("BS"), Вузлом В, контролером бездротового зв’язку ("RNS"), е-вузлом В, контролером базової станції ("BSC"), базовою приймальнопередавальною станцією ("BTS"), функцією приймача-передавача ("TF"), радіомаршрутизатором, радіоприймачем-передавачем, основним комплектом обслуговування ("BSS"), розширеним комплектом обслуговування ("ESS"), базовою радіостанцією ("RBS"), фемтовузлом, піковузлом або деякими іншими термінами. Крім того, розглянутий в даній заявці термінал може називатися мобільною станцією, абонентським обладнанням, абонентським пристроєм, віддаленою станцією, віддаленим терміналом, користувацьким терміналом, користувацьким агентом або користувацьким пристроєм. У деяких варіантах виконання такий вузол може перебувати в або бути реалізований з складі стільникового телефону, бездротового телефону, телефону на основі протоколу ініціювання сеансу зв'язку ("SIP"), бездротовою станцією місцевої мережі ("WLL"), кишеньковим персональним комп'ютером ("PDA"), переносний пристрій з можливістю бездротового зв’язку або деяким іншим відповідним обробляючим пристроєм, сполученим з бездротовим модемом. Відповідно, один або декілька аспектів, розкритих в даній заявці, можуть перебувати з, бути реалізованими в складі або включати в себе різні пристрої. Такий пристрій може включати в себе телефон (наприклад, стільниковий телефон або смартфон), комп'ютер (наприклад, переносний комп'ютер), переносний пристрій зв'язку, переносний обчислювальний пристрій (наприклад, кишеньковий персональний комп'ютер), розважальний пристрій (наприклад, музичне або відеопристрій, або супутникове радіо), пристрій глобальної системи позиціонування або будь-який інший відповідний пристрій, який виконаний з можливістю здійснення зв'язку через бездротове середовище. Як указано вище, в деяких аспектах бездротовий вузол може містити вузол доступу (наприклад, точку доступу) для системи зв'язку. Такий вузол доступу може забезпечити, наприклад, можливість з'єднання для мережі або до мережі (наприклад, глобальної мережі, такої як Інтернет, або стільникової мережі) за допомогою дротового або бездротового зв’язку. Відповідно, вузол доступу може дозволити іншому вузлу (наприклад, терміналу доступу) одержати доступ до мережі або деяких інших функціональних можливостей. Крім того, повинне бути зрозуміло, що один або обидва вузли можуть бути переносними або, в деяких випадках, відносно непереносними. Крім того, повинно бути зрозуміло, що бездротовий вузол (наприклад, бездротовий пристрій) також може бути виконаний з можливістю передавати і (або) приймати інформацію небездротовим чином через відповідний інтерфейс зв'язку (наприклад, через дротове з'єднання). Бездротовий вузол може здійснювати зв'язок через одну або декілька ліній бездротового зв’язку, які основані на будь-якій відповідній технології бездротового зв’язку або підтримують її. Наприклад, в деяких аспектах бездротовий вузол може бути пов'язаний з мережею. У деяких аспектах мережа може містити локальну мережу або глобальну мережу. Бездротовий пристрій може підтримати або іншим чином використовувати одну або декілька з множини технологій бездротового зв’язку, протоколів або стандартів, наприклад, таких, що вказані в даній заявці (наприклад, CDMA, TDMA, OFDM, OFDMA, WiMAX, Wi-Fi і т.д.). Точно також бездротовий вузол може підтримувати або інакше використовувати одну або декілька з множини відповідних схем модуляції або мультиплексування. Бездротовий вузол може, таким чином, включати в себе відповідні компоненти (наприклад, бездротові інтерфейси) для встановлення або здійснення зв'язку через одну або декілька ліній бездротового зв’язку з використанням вищезгаданих або інших технологій бездротового зв’язку. Наприклад, бездротовий вузол може містити бездротовий приймач-передавач з пов'язаними з ним компонентами передавача і приймача, які можуть включати в себе різні компоненти (наприклад, генератори сигналу і процесори сигналів), які полегшують зв'язки в бездротовому середовищі. Описані в даній заявці компоненти можуть бути реалізовані різними способами. Як показано на фіг. 16-19, пристрої 1600-1900 представлені у вигляді набору функціональних блоків. У 26 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 55 деяких аспектах функціональні можливості цих блоків можуть бути реалізовані у вигляді обробляючої системи, що включає в себе один або декілька процесорних компонентів. У деяких аспектах функціональні можливості цих блоків можуть бути реалізовані з використанням, наприклад, щонайменше, дільниці однієї або декількох інтегральних схем (наприклад, ASIC). Як указано в даній заявці, інтегральна схема може включати в себе процесор, програмне забезпечення, інші компоненти, що стосуються неї або деяке поєднання вищепереліченого. Функціональні можливості цих блоків також можуть бути реалізовані деяким іншим чином в порівнянні з розкритим в даній заявці. У деяких аспектах один або декілька блоків, позначених на фіг. 16 19 пунктирними лініями, є необов'язковими. Пристрої 1600-1900 можуть включати в себе один або декілька модулів, які можуть виконувати одну або декілька функцій, описаних вище відносно різних креслень. Наприклад, засіб 1602 визначення максимального рівня сигналу, що приймається може відповідати, наприклад, пристрою визначення рівня сигналу, розглянутого в даній заявці. Засіб 1604 визначення мінімальних втрат через перехідне загасання може відповідати, наприклад, пристрою визначення мінімальних втрат на загасанні, розглянутих в даній заявці. Засіб 1606, 1704 або 1804 визначення потужності передачі може відповідати, наприклад, контролеру потужності передачі, розглянутому в даній заявці. Засіб 1702 визначення повного рівня сигналу, що приймається може відповідати, наприклад, пристрою визначення рівня сигналу, розглянутого в даній заявці. Засіб 1706 визначення рівня пілотного сигналу, що приймається може відповідати, наприклад, пристрою визначення рівня пілотного сигналу, що приймається, розглянутому в даній заявці. Засіб 1708 визначення помилки може відповідати пристрою визначення помилки, розглянутому в даній заявці. Засіб 1710 визначення вузла в зоні покриття може відповідати, наприклад, детектору вузла, розглянутому в даній заявці. Засіб 1712 або 1806 ідентифікації вузла може відповідати, наприклад, детектору вузла, розглянутому в даній заявці. Засіб 1706 або 1808 визначення відношення сигнал-шум може відповідати, наприклад, пристрою визначення відношення сигнал-шум, розглянутому в даній заявці. Засіб 1802 визначення якості каналу може відповідати, наприклад, пристрою визначення якості каналу, розглянутому в даній заявці. Засіб 1902 прийому може відповідати, наприклад, приймачу, розглянутому в даній заявці. Засіб 1904 ідентифікації може відповідати, наприклад, контролеру потужності передачі,розглянутому в даній заявці. Засіб 1906 передачі може відповідати, наприклад, передавачу, розглянутому в даній заявці. Повинно бути зрозуміло, що будь-яка вказівка на елемент в даній заявці, що використовує такі позначення, як "перша", "друга" і т.д., як правило, не обмежує кількість або порядок цих елементів. Швидше, ці позначення можуть використовуватися для зручності розрізнення двох або більше за елементи або примірниками елемента. Таким чином, вказівка на перші і другі елементи не означає, що можуть використовуватися тільки два елементи або що перший елемент якимсь чином повинен передувати другому елементу. Крім того, якщо не вказане інше, набір елементів може містити один або декілька елементів. Фахівцям в даній галузі техніки повинно бути зрозуміло, що інформація і сигнали можуть бути представлені за допомогою будь-якої з множини різних технологій і способів. Наприклад, дані, інструкції, команди, інформація, сигнали, биті, символи і елементи сигналу, які можуть згадуватися у вищенаведеному описі, можуть бути представлені напруженнями, струмами, електромагнітними хвилями, магнітними полями або частками, оптичними полями або частинками, або будь-яким поєднанням вищепереліченого. Фахівцям повинно бути також зрозуміло, що будь-який з різних наведених логічних блоків, модулів, процесорів, засобів, схем і етапів алгоритму, описаних в зв'язку з аспектами, розкритими в даній заявці, може бути реалізований у вигляді електронних апаратних засобів (наприклад, цифрова реалізація, аналогова реалізація або поєднання цих двох варіантів, які можуть бути розроблені з використанням кодування джерела або якої-небудь іншої методики), у вигляді різних форм програмного або конструктивного коду, що включає в себе команди (які для зручності можуть називатися в даній заявці "програмним засобом" або "програмним модулем"), або у вигляді поєднання цих двох реалізацій. Щоб ясно показати цю взаємозамінність апаратних і програмних засобів, різні приведені компоненти, блоки, модулі, схеми і етапи були описані вище, як правило, з точки зору їх функціональних можливостей. Реалізація таких функціональних можливостей апаратними або програмними засобами залежить від конкретного застосування і обмежень конструкції, що накладається системою загалом. Для кожного конкретного додатку фахівці можуть реалізувати описані функціональні можливості різними способами, але такі реалізаційні рішення не повинні сприйматися як відхилення від об'єму даного винаходу. 27 UA 99143 C2 5 10 15 20 25 30 35 40 45 50 Різні наведені логічні блоки, модулі і схеми, описані в зв'язку з аспектами, розкритими в даній заявці, можуть бути реалізовані в межах інтегральної схеми або здійснені за допомогою інтегральної схеми ("ІС"), термінала доступу або точки доступу. ІС може містити процесор загального призначення, процесор цифрових сигналів, спеціалізовану інтегральну схему (ASIC), вентильну матрицю, що програмується користувачем (FPGA) або інший логічний програмований пристрій, дискретний логічний елемент або транзисторний логічний елемент, дискретні апаратні компоненти, електричні компоненти, оптичні компоненти, механічні компоненти або будь-яке поєднання вищепереліченого, призначений для виконання функцій, описаних в даній заявці, і може виконувати коди або команди, що знаходяться всередині ІС, поза ІС, або і всередині, і поза ІС. Процесор загального призначення може бути мікропроцесором, але, в альтернативному варіанті, процесор може бути будь-яким звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор може також бути реалізований у вигляді поєднання обчислювальних пристроїв, наприклад, поєднання DSP і мікропроцесора, безлічі мікропроцесорів, одного або декількох мікропроцесорів в поєднанні з ядром DSP, або в будь-якій іншій такій конфігурації. Потрібно розуміти, що будь-який конкретний порядок або ієрархія етапів в будь-кому розкритому процесі служить лише прикладом ілюстративного підходу. Зрозуміло, що на основі конструктивних переваг конкретний порядок або ієрархія етапів в процесах може бути змінений без виходу за об'єм даного винаходу. Прикладені пункти формули, що стосуються способу, представляють елементи різних етапів в зразковому порядку і не мають на увазі обмеження у вигляді визначеного порядку або ієрархії. Описані функції можуть бути реалізовані в апаратних засобах, програмних засобах, програмованому обладнанні або будь-якому поєднанні перерахованого. У випадку програмної реалізації функції можуть бути зберігатися або передаватися у вигляді однієї або декількох команд або коду на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії для зберігання даних, так і середовища передачі даних, що включають в себе будь-яке середовище, яке полегшує передачу комп'ютерної програми з одного місця в іншого. Носії для зберігання даних можуть бути будь-якими доступними носіями, до яких може звертатися комп'ютер. Як необмежувальний приклад такі машиночитані носії можуть включати в себе RAM, ROM, EEPROM, CD-ROM або інший носій для зберігання даних на оптичному диску, носій даних на магнітному диску або інші магнітні пристрої зберігання даних, або будь-який інший носій, який може використовуватися для перенесення або зберігання необхідного програмного коду у вигляді команд або структур даних і до якого може звертатися комп'ютер. Крім того, будь-яке з'єднання можна називати машиночитаним носієм. Наприклад, якщо програмний засіб передається з веб-сайта, сервера або іншого видаленого джерела, що використовує коаксіальний кабель, волоконно-оптичний кабель, виту паруцифрову абонентську лінію (DSL) або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, то коаксіальний кабель, волоконно-оптичний кабель, вита пара, цифрова абонентська лінія або бездротові технології, такі як інфрачервоні, радіо- і мікрохвильові, включаються в поняття "носій". Термін "диск", що використовується в даній заявці, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), дискеті і диск blu-ray. Поєднання вищепереліченого повинні також бути включені до складу машиночитаних носіїв. Підсумовуючи: повинно бути зрозуміло, що машиночитаний носій може бути реалізований в будь-якому відповідному комп'ютерному програмному продукті. Вищенаведений опис розкритих аспектів наведений для того, щоб будь-який фахівець в даній галузі техніки міг зробити або використовувати даний винахід. Фахівцеві в даній галузі техніки повинні бути очевидні різні видозміни цих аспектів, і загальні принципи, визначені в даній заявці, можуть бути застосовані до інших аспектів без відступу від об'єму винаходу. Таким чином, мається на увазі, що даний винахід не обмежується аспектами, розкритими в даній заявці, але відповідає найбільш широкому об'єму, відповідному принципам і новим ознакам, розкритим в даній заявці. ФОРМУЛА ВИНАХОДУ 55 1. Спосіб бездротового зв'язку, що включає етапи, на яких: визначають якість каналу, пов'язану з каналом між бездротовим терміналом абонента і базовою станцією; і визначають значення потужності передачі на основі визначеної якості каналу; 28
