Спосіб повірки масштабного перетворювача напруги бутенка олега григоровича

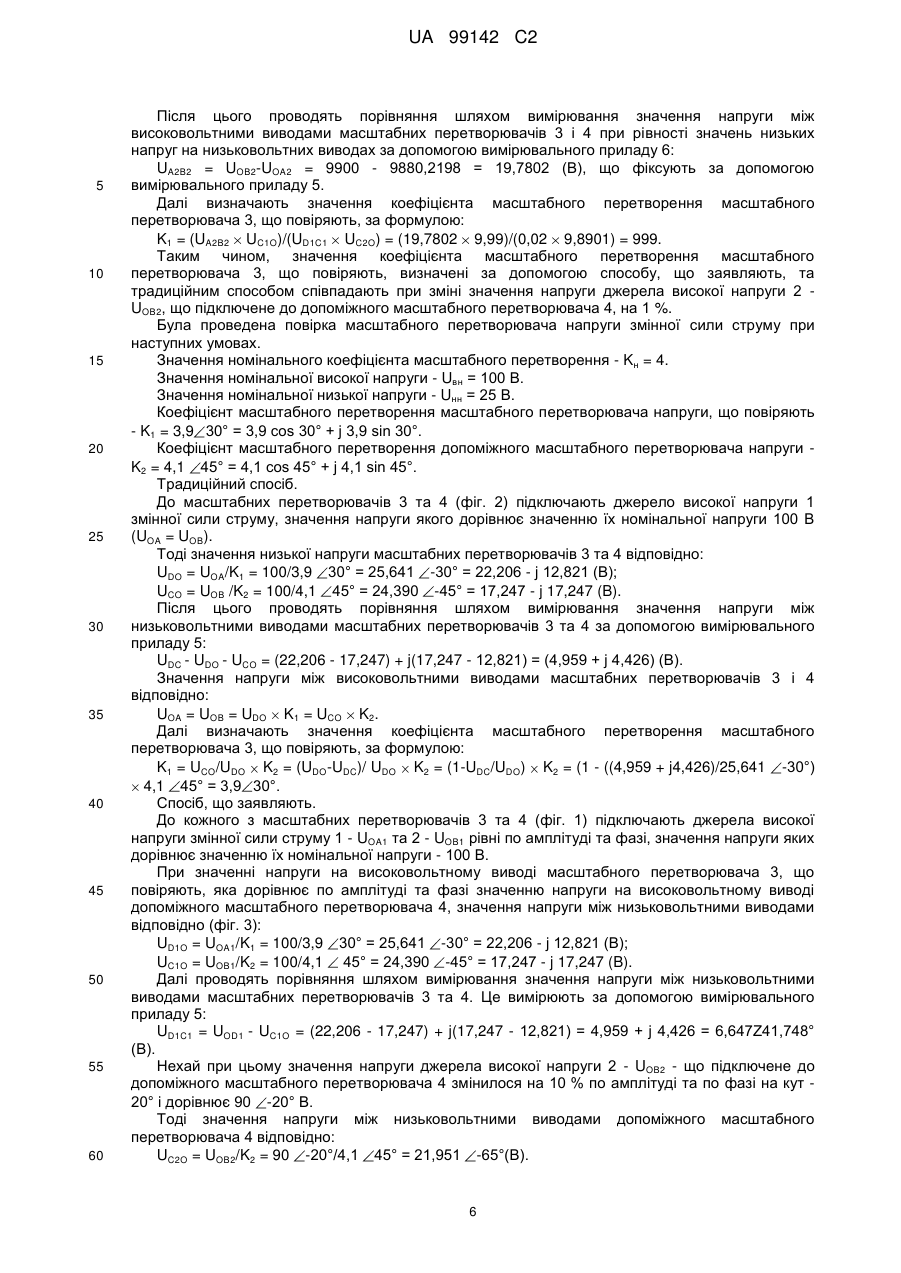

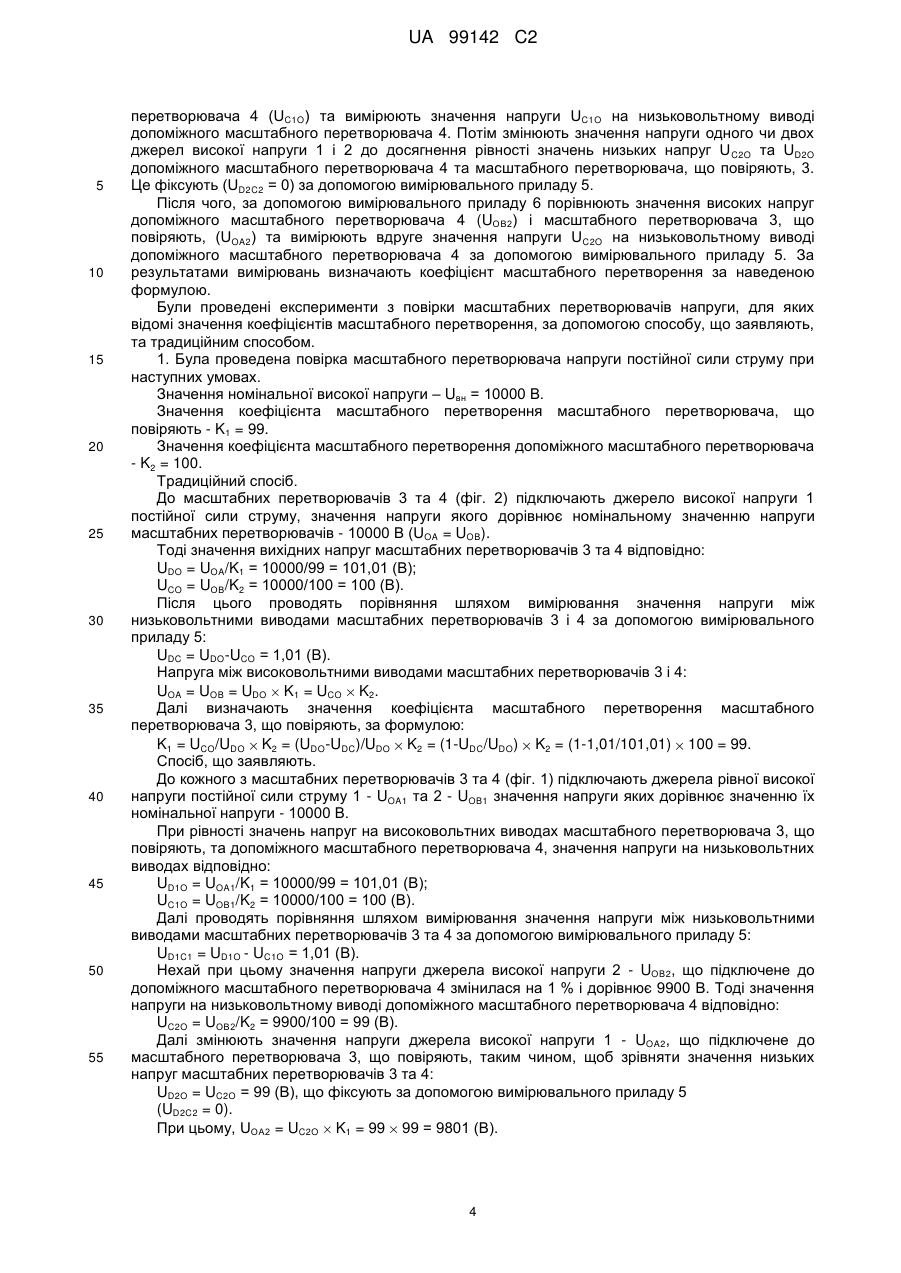

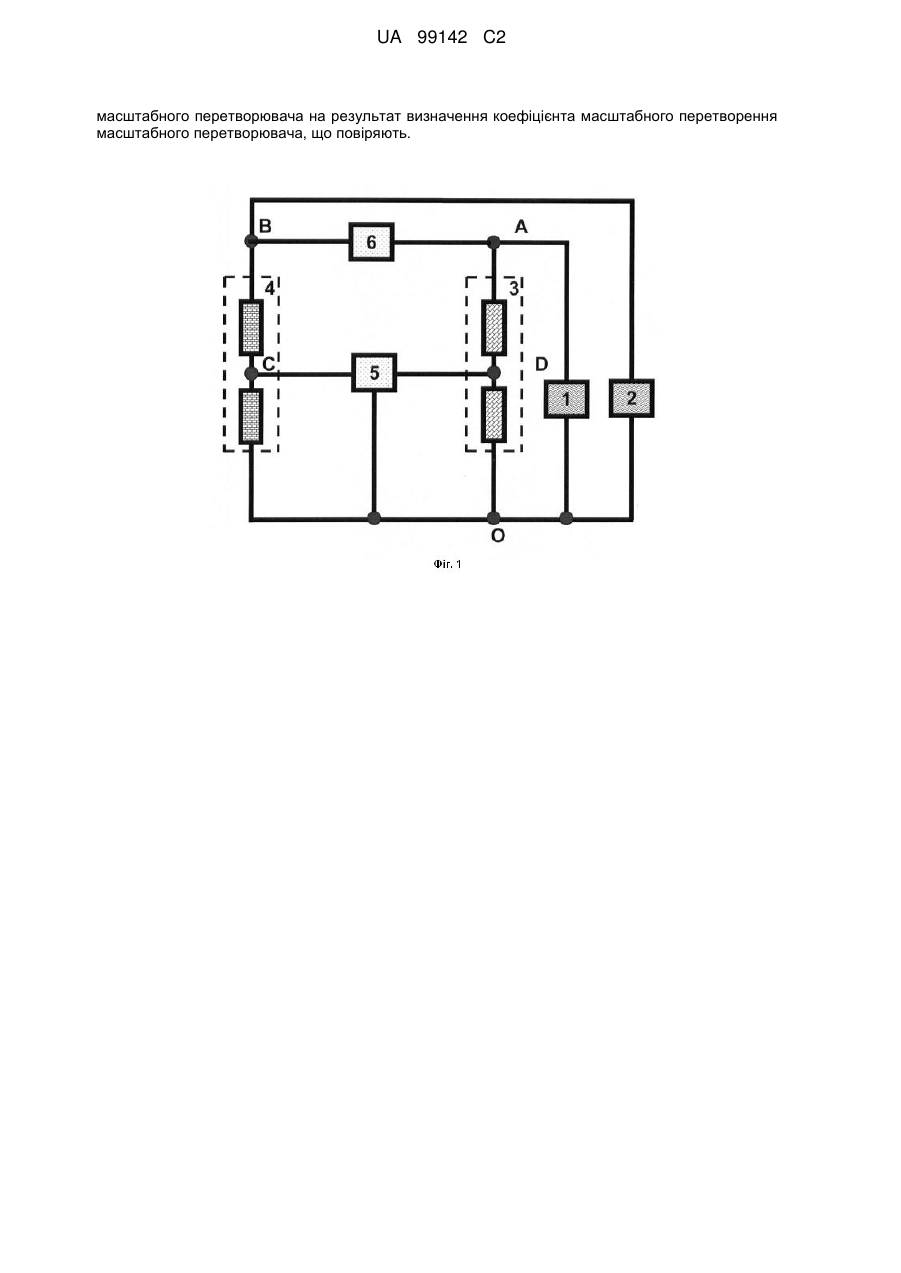

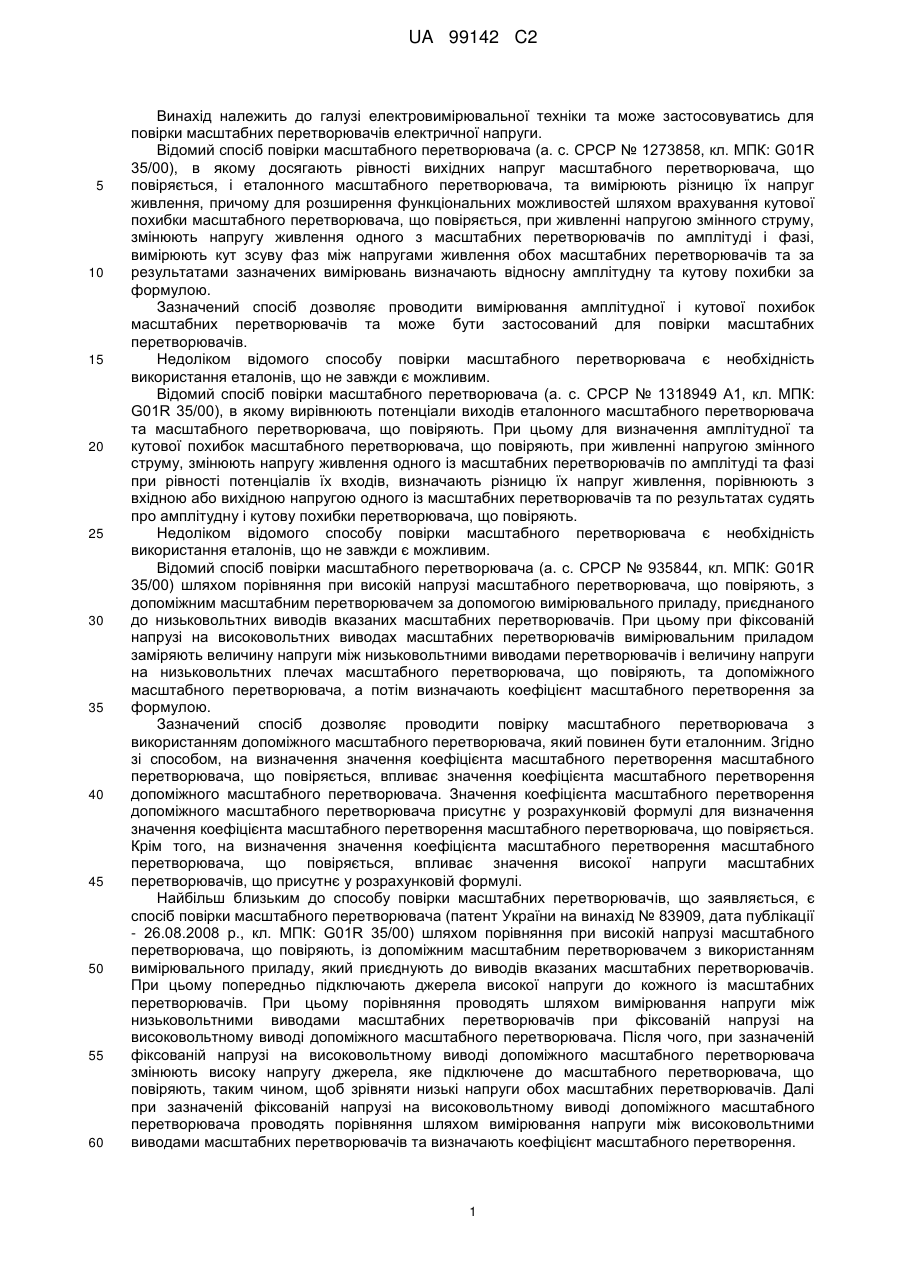

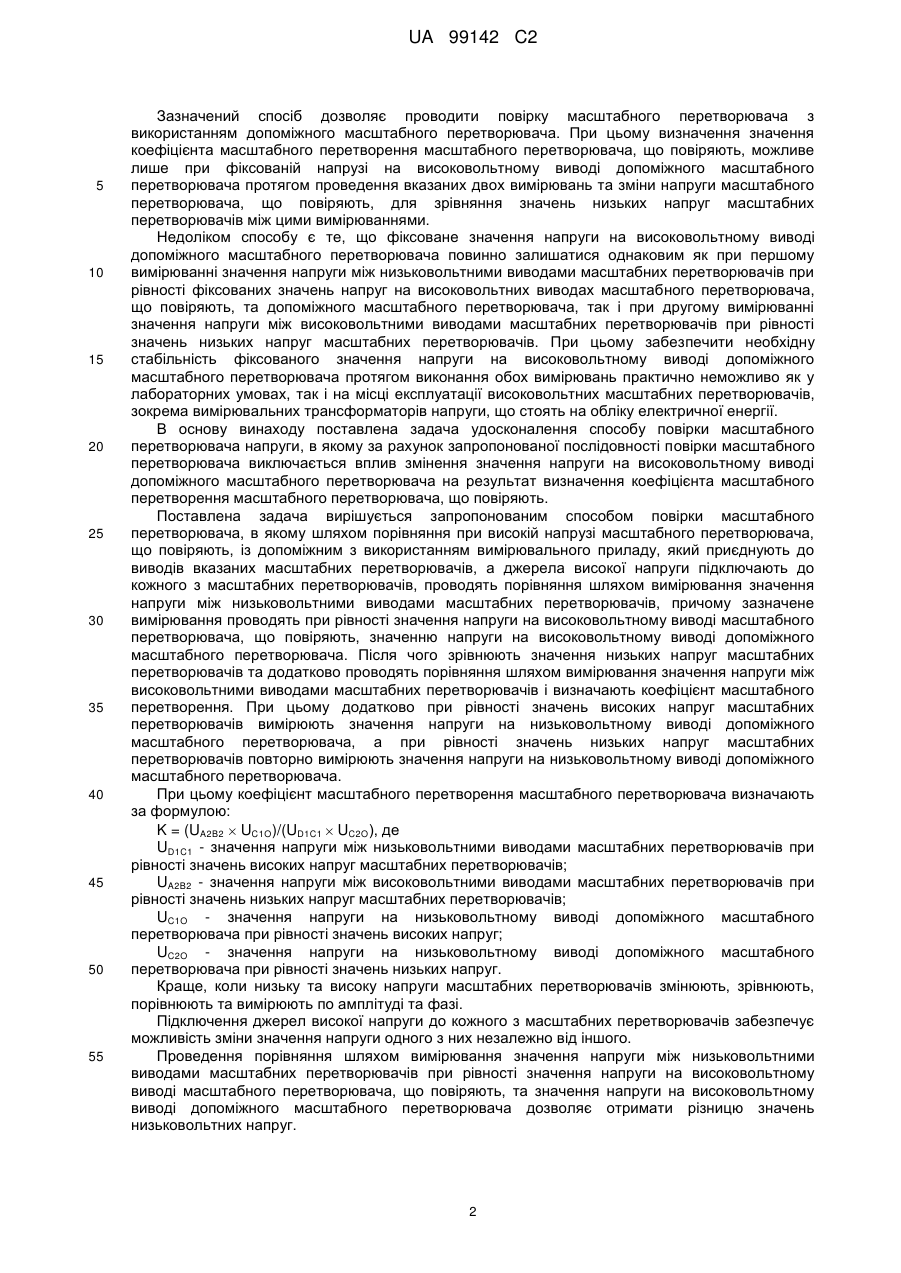

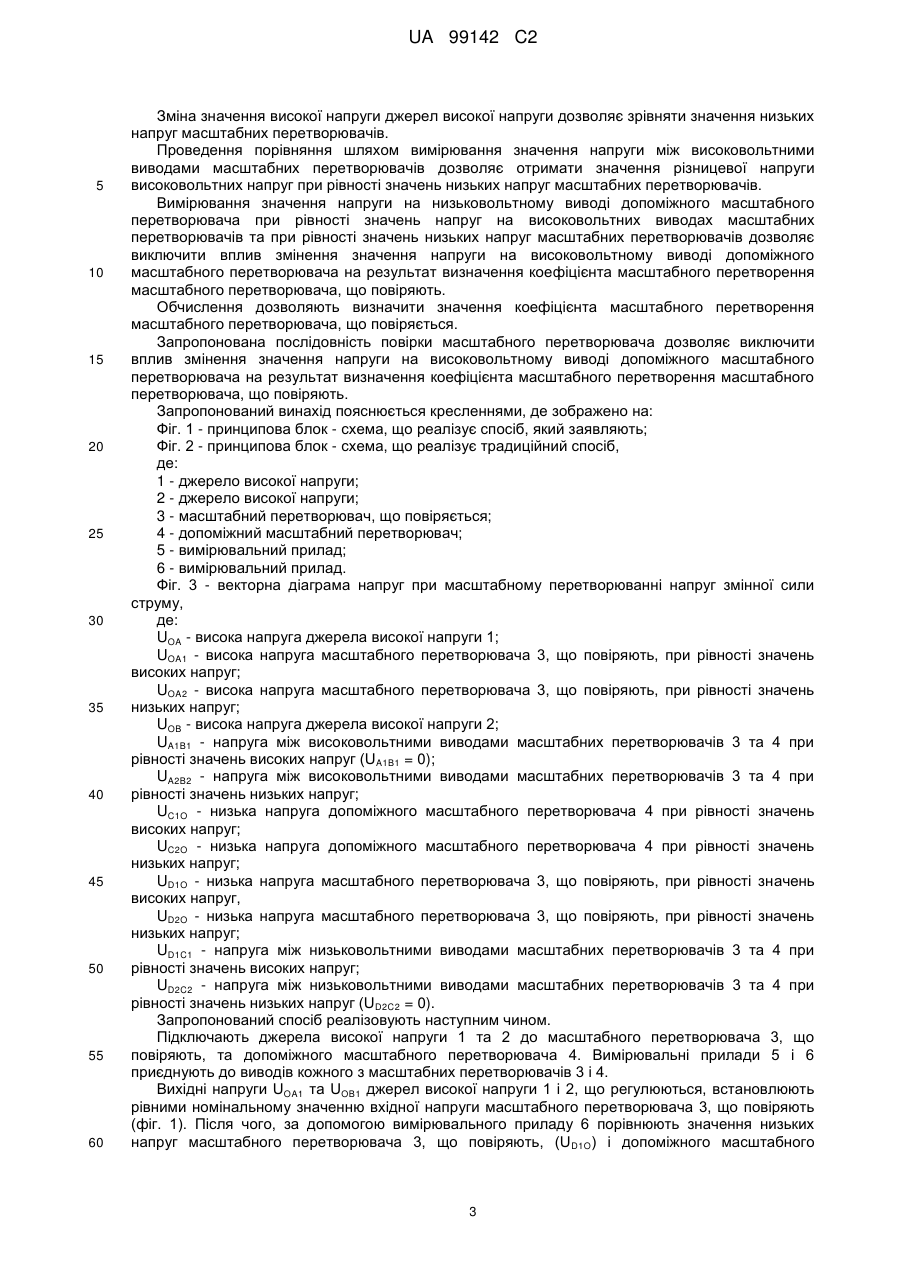

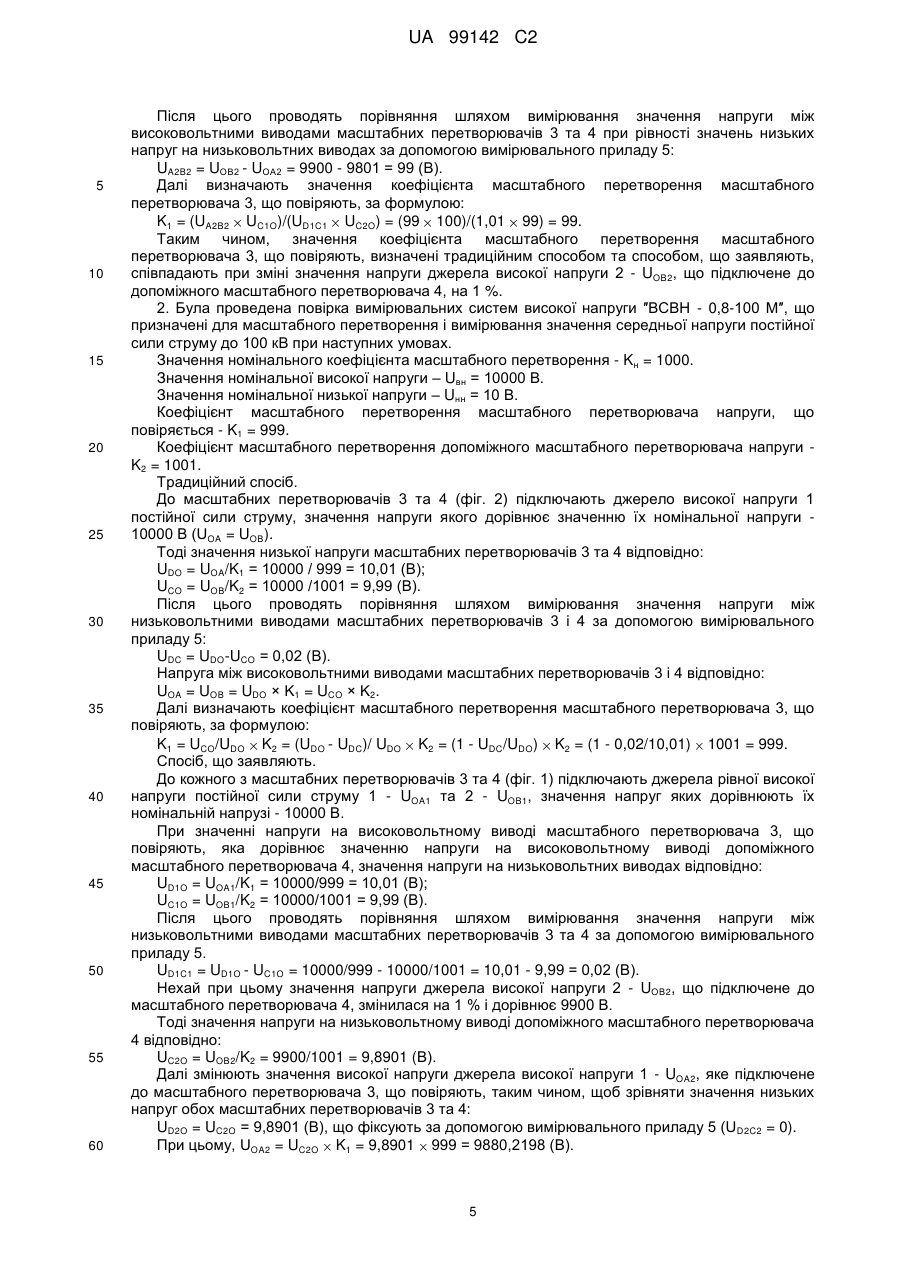

Реферат: Винахід належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів електричної напруги. Спосіб повірки масштабного перетворювача напруги шляхом порівняння при високій напрузі масштабного перетворювача, що повіряють, із допоміжним з використанням вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів. Попередньо підключать джерела високої напруги до кожного з масштабних перетворювачів. Далі проводять порівняння шляхом вимірювання напруги між низьковольтними виводами масштабних перетворювачів, причому зазначене вимірювання проводять при рівності напруги на високовольтному виводі масштабного перетворювача, що повіряють, напрузі на високовольтному виводі допоміжного масштабного перетворювача. Після чого зрівнюють низькі напруги масштабних перетворювачів та додатково проводять порівняння шляхом вимірювання напруги між високовольтними виводами масштабних перетворювачів. При цьому додатково при рівності високих напруг масштабних перетворювачів вимірюють напругу на низьковольтному виводі допоміжного масштабного перетворювача, а при рівності низьких напруг масштабних перетворювачів вимірюють вдруге напругу на низьковольтному виводі допоміжного масштабного перетворювача. Потім визначають коефіцієнт масштабного перетворення масштабного перетворювача, що повіряють. Технічним результатом винаходу є виключення впливу зміни значення напруги на високовольтному виводі допоміжного UA 99142 C2 (12) UA 99142 C2 масштабного перетворювача на результат визначення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють. UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі електровимірювальної техніки та може застосовуватись для повірки масштабних перетворювачів електричної напруги. Відомий спосіб повірки масштабного перетворювача (а. с. СРСР № 1273858, кл. МПК: G01R 35/00), в якому досягають рівності вихідних напруг масштабного перетворювача, що повіряється, і еталонного масштабного перетворювача, та вимірюють різницю їх напруг живлення, причому для розширення функціональних можливостей шляхом врахування кутової похибки масштабного перетворювача, що повіряється, при живленні напругою змінного струму, змінюють напругу живлення одного з масштабних перетворювачів по амплітуді і фазі, вимірюють кут зсуву фаз між напругами живлення обох масштабних перетворювачів та за результатами зазначених вимірювань визначають відносну амплітудну та кутову похибки за формулою. Зазначений спосіб дозволяє проводити вимірювання амплітудної і кутової похибок масштабних перетворювачів та може бути застосований для повірки масштабних перетворювачів. Недоліком відомого способу повірки масштабного перетворювача є необхідність використання еталонів, що не завжди є можливим. Відомий спосіб повірки масштабного перетворювача (а. с. СРСР № 1318949 А1, кл. МПК: G01R 35/00), в якому вирівнюють потенціали виходів еталонного масштабного перетворювача та масштабного перетворювача, що повіряють. При цьому для визначення амплітудної та кутової похибок масштабного перетворювача, що повіряють, при живленні напругою змінного струму, змінюють напругу живлення одного із масштабних перетворювачів по амплітуді та фазі при рівності потенціалів їх входів, визначають різницю їх напруг живлення, порівнюють з вхідною або вихідною напругою одного із масштабних перетворювачів та по результатах судять про амплітудну і кутову похибки перетворювача, що повіряють. Недоліком відомого способу повірки масштабного перетворювача є необхідність використання еталонів, що не завжди є можливим. Відомий спосіб повірки масштабного перетворювача (а. с. СРСР № 935844, кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача, що повіряють, з допоміжним масштабним перетворювачем за допомогою вимірювального приладу, приєднаного до низьковольтних виводів вказаних масштабних перетворювачів. При цьому при фіксованій напрузі на високовольтних виводах масштабних перетворювачів вимірювальним приладом заміряють величину напруги між низьковольтними виводами перетворювачів і величину напруги на низьковольтних плечах масштабного перетворювача, що повіряють, та допоміжного масштабного перетворювача, а потім визначають коефіцієнт масштабного перетворення за формулою. Зазначений спосіб дозволяє проводити повірку масштабного перетворювача з використанням допоміжного масштабного перетворювача, який повинен бути еталонним. Згідно зі способом, на визначення значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряється, впливає значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача. Значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача присутнє у розрахунковій формулі для визначення значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряється. Крім того, на визначення значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряється, впливає значення високої напруги масштабних перетворювачів, що присутнє у розрахунковій формулі. Найбільш близьким до способу повірки масштабних перетворювачів, що заявляється, є спосіб повірки масштабного перетворювача (патент України на винахід № 83909, дата публікації - 26.08.2008 p., кл. МПК: G01R 35/00) шляхом порівняння при високій напрузі масштабного перетворювача, що повіряють, із допоміжним масштабним перетворювачем з використанням вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів. При цьому попередньо підключають джерела високої напруги до кожного із масштабних перетворювачів. При цьому порівняння проводять шляхом вимірювання напруги між низьковольтними виводами масштабних перетворювачів при фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача. Після чого, при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача змінюють високу напругу джерела, яке підключене до масштабного перетворювача, що повіряють, таким чином, щоб зрівняти низькі напруги обох масштабних перетворювачів. Далі при зазначеній фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача проводять порівняння шляхом вимірювання напруги між високовольтними виводами масштабних перетворювачів та визначають коефіцієнт масштабного перетворення. 1 UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 Зазначений спосіб дозволяє проводити повірку масштабного перетворювача з використанням допоміжного масштабного перетворювача. При цьому визначення значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють, можливе лише при фіксованій напрузі на високовольтному виводі допоміжного масштабного перетворювача протягом проведення вказаних двох вимірювань та зміни напруги масштабного перетворювача, що повіряють, для зрівняння значень низьких напруг масштабних перетворювачів між цими вимірюваннями. Недоліком способу є те, що фіксоване значення напруги на високовольтному виводі допоміжного масштабного перетворювача повинно залишатися однаковим як при першому вимірюванні значення напруги між низьковольтними виводами масштабних перетворювачів при рівності фіксованих значень напруг на високовольтних виводах масштабного перетворювача, що повіряють, та допоміжного масштабного перетворювача, так і при другому вимірюванні значення напруги між високовольтними виводами масштабних перетворювачів при рівності значень низьких напруг масштабних перетворювачів. При цьому забезпечити необхідну стабільність фіксованого значення напруги на високовольтному виводі допоміжного масштабного перетворювача протягом виконання обох вимірювань практично неможливо як у лабораторних умовах, так і на місці експлуатації високовольтних масштабних перетворювачів, зокрема вимірювальних трансформаторів напруги, що стоять на обліку електричної енергії. В основу винаходу поставлена задача удосконалення способу повірки масштабного перетворювача напруги, в якому за рахунок запропонованої послідовності повірки масштабного перетворювача виключається вплив змінення значення напруги на високовольтному виводі допоміжного масштабного перетворювача на результат визначення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють. Поставлена задача вирішується запропонованим способом повірки масштабного перетворювача, в якому шляхом порівняння при високій напрузі масштабного перетворювача, що повіряють, із допоміжним з використанням вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів, а джерела високої напруги підключають до кожного з масштабних перетворювачів, проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів, причому зазначене вимірювання проводять при рівності значення напруги на високовольтному виводі масштабного перетворювача, що повіряють, значенню напруги на високовольтному виводі допоміжного масштабного перетворювача. Після чого зрівнюють значення низьких напруг масштабних перетворювачів та додатково проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів і визначають коефіцієнт масштабного перетворення. При цьому додатково при рівності значень високих напруг масштабних перетворювачів вимірюють значення напруги на низьковольтному виводі допоміжного масштабного перетворювача, а при рівності значень низьких напруг масштабних перетворювачів повторно вимірюють значення напруги на низьковольтному виводі допоміжного масштабного перетворювача. При цьому коефіцієнт масштабного перетворення масштабного перетворювача визначають за формулою: K = (UA2B2 UC1O)/(UD1C1 UC2O), де UD1C1 - значення напруги між низьковольтними виводами масштабних перетворювачів при рівності значень високих напруг масштабних перетворювачів; UA2B2 - значення напруги між високовольтними виводами масштабних перетворювачів при рівності значень низьких напруг масштабних перетворювачів; UC1O - значення напруги на низьковольтному виводі допоміжного масштабного перетворювача при рівності значень високих напруг; UC2O - значення напруги на низьковольтному виводі допоміжного масштабного перетворювача при рівності значень низьких напруг. Краще, коли низьку та високу напруги масштабних перетворювачів змінюють, зрівнюють, порівнюють та вимірюють по амплітуді та фазі. Підключення джерел високої напруги до кожного з масштабних перетворювачів забезпечує можливість зміни значення напруги одного з них незалежно від іншого. Проведення порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів при рівності значення напруги на високовольтному виводі масштабного перетворювача, що повіряють, та значення напруги на високовольтному виводі допоміжного масштабного перетворювача дозволяє отримати різницю значень низьковольтних напруг. 2 UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зміна значення високої напруги джерел високої напруги дозволяє зрівняти значення низьких напруг масштабних перетворювачів. Проведення порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів дозволяє отримати значення різницевої напруги високовольтних напруг при рівності значень низьких напруг масштабних перетворювачів. Вимірювання значення напруги на низьковольтному виводі допоміжного масштабного перетворювача при рівності значень напруг на високовольтних виводах масштабних перетворювачів та при рівності значень низьких напруг масштабних перетворювачів дозволяє виключити вплив змінення значення напруги на високовольтному виводі допоміжного масштабного перетворювача на результат визначення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють. Обчислення дозволяють визначити значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряється. Запропонована послідовність повірки масштабного перетворювача дозволяє виключити вплив змінення значення напруги на високовольтному виводі допоміжного масштабного перетворювача на результат визначення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють. Запропонований винахід пояснюється кресленнями, де зображено на: Фіг. 1 - принципова блок - схема, що реалізує спосіб, який заявляють; Фіг. 2 - принципова блок - схема, що реалізує традиційний спосіб, де: 1 - джерело високої напруги; 2 - джерело високої напруги; 3 - масштабний перетворювач, що повіряється; 4 - допоміжний масштабний перетворювач; 5 - вимірювальний прилад; 6 - вимірювальний прилад. Фіг. 3 - векторна діаграма напруг при масштабному перетворюванні напруг змінної сили струму, де: UOA - висока напруга джерела високої напруги 1; UOA1 - висока напруга масштабного перетворювача 3, що повіряють, при рівності значень високих напруг; UOA2 - висока напруга масштабного перетворювача 3, що повіряють, при рівності значень низьких напруг; UOB - висока напруга джерела високої напруги 2; UA1B1 - напруга між високовольтними виводами масштабних перетворювачів 3 та 4 при рівності значень високих напруг (UA1B1 = 0); UA2B2 - напруга між високовольтними виводами масштабних перетворювачів 3 та 4 при рівності значень низьких напруг; UC1O - низька напруга допоміжного масштабного перетворювача 4 при рівності значень високих напруг; UC2O - низька напруга допоміжного масштабного перетворювача 4 при рівності значень низьких напруг; UD1O - низька напруга масштабного перетворювача 3, що повіряють, при рівності значень високих напруг, UD2O - низька напруга масштабного перетворювача 3, що повіряють, при рівності значень низьких напруг; UD1C1 - напруга між низьковольтними виводами масштабних перетворювачів 3 та 4 при рівності значень високих напруг; UD2C2 - напруга між низьковольтними виводами масштабних перетворювачів 3 та 4 при рівності значень низьких напруг (UD2C2 = 0). Запропонований спосіб реалізовують наступним чином. Підключають джерела високої напруги 1 та 2 до масштабного перетворювача 3, що повіряють, та допоміжного масштабного перетворювача 4. Вимірювальні прилади 5 і 6 приєднують до виводів кожного з масштабних перетворювачів 3 і 4. Вихідні напруги UOA1 та UOB1 джерел високої напруги 1 і 2, що регулюються, встановлюють рівними номінальному значенню вхідної напруги масштабного перетворювача 3, що повіряють (фіг. 1). Після чого, за допомогою вимірювального приладу 6 порівнюють значення низьких напруг масштабного перетворювача 3, що повіряють, (U D1O) і допоміжного масштабного 3 UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 перетворювача 4 (UC1O) та вимірюють значення напруги UC1O на низьковольтному виводі допоміжного масштабного перетворювача 4. Потім змінюють значення напруги одного чи двох джерел високої напруги 1 і 2 до досягнення рівності значень низьких напруг U C2O та UD2O допоміжного масштабного перетворювача 4 та масштабного перетворювача, що повіряють, 3. Це фіксують (UD2C2 = 0) за допомогою вимірювального приладу 5. Після чого, за допомогою вимірювального приладу 6 порівнюють значення високих напруг допоміжного масштабного перетворювача 4 (UОВ2) і масштабного перетворювача 3, що повіряють, (UOA2) та вимірюють вдруге значення напруги UC2O на низьковольтному виводі допоміжного масштабного перетворювача 4 за допомогою вимірювального приладу 5. За результатами вимірювань визначають коефіцієнт масштабного перетворення за наведеною формулою. Були проведені експерименти з повірки масштабних перетворювачів напруги, для яких відомі значення коефіцієнтів масштабного перетворення, за допомогою способу, що заявляють, та традиційним способом. 1. Була проведена повірка масштабного перетворювача напруги постійної сили струму при наступних умовах. Значення номінальної високої напруги – Uвн = 10000 В. Значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють - K1 = 99. Значення коефіцієнта масштабного перетворення допоміжного масштабного перетворювача - K2 = 100. Традиційний спосіб. До масштабних перетворювачів 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює номінальному значенню напруги масштабних перетворювачів - 10000 В (UOA = UOB). Тоді значення вихідних напруг масштабних перетворювачів 3 та 4 відповідно: UDO = UOA/K1 = 10000/99 = 101,01 (В); UCO = UОВ/K2 = 10000/100 = 100 (В). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 і 4 за допомогою вимірювального приладу 5: UDC = UDO-UCO = 1,01 (В). Напруга між високовольтними виводами масштабних перетворювачів 3 і 4: UOA = UOB = UDO K1 = UCO K2. Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = UCO/UDO K2 = (UDO-UDC)/UDO K2 = (1-UDC/UDO) K2 = (1-1,01/101,01) 100 = 99. Спосіб, що заявляють. До кожного з масштабних перетворювачів 3 та 4 (фіг. 1) підключають джерела рівної високої напруги постійної сили струму 1 - UOA1 та 2 - UOB1 значення напруги яких дорівнює значенню їх номінальної напруги - 10000 В. При рівності значень напруг на високовольтних виводах масштабного перетворювача 3, що повіряють, та допоміжного масштабного перетворювача 4, значення напруги на низьковольтних виводах відповідно: UD1O = UOA1/K1 = 10000/99 = 101,01 (В); UC1O = UOB1/K2 = 10000/100 = 100 (В). Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 та 4 за допомогою вимірювального приладу 5: UD1C1 = UD1O - UC1O = 1,01 (В). Нехай при цьому значення напруги джерела високої напруги 2 - UOB2, що підключене до допоміжного масштабного перетворювача 4 змінилася на 1 % і дорівнює 9900 В. Тоді значення напруги на низьковольтному виводі допоміжного масштабного перетворювача 4 відповідно: UC2O = UОB2/K2 = 9900/100 = 99 (В). Далі змінюють значення напруги джерела високої напруги 1 - UOA2, що підключене до масштабного перетворювача 3, що повіряють, таким чином, щоб зрівняти значення низьких напруг масштабних перетворювачів 3 та 4: UD2O = UC2O = 99 (В), що фіксують за допомогою вимірювального приладу 5 (UD2C2 = 0). При цьому, UОA2 = UC2O K1 = 99 99 = 9801 (В). 4 UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після цього проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 та 4 при рівності значень низьких напруг на низьковольтних виводах за допомогою вимірювального приладу 5: UA2B2 = UОB2 - UОA2 = 9900 - 9801 = 99 (В). Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = (UA2B2 UC1O)/(UD1C1 UC2O) = (99 100)/(1,01 99) = 99. Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, визначені традиційним способом та способом, що заявляють, співпадають при зміні значення напруги джерела високої напруги 2 - UOB2, що підключене до допоміжного масштабного перетворювача 4, на 1 %. 2. Була проведена повірка вимірювальних систем високої напруги ″ВСВН - 0,8-100 М″, що призначені для масштабного перетворення і вимірювання значення середньої напруги постійної сили струму до 100 кВ при наступних умовах. Значення номінального коефіцієнта масштабного перетворення - Kн = 1000. Значення номінальної високої напруги – Uвн = 10000 В. Значення номінальної низької напруги – Uнн = 10 В. Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряється - K1 = 999. Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K2 = 1001. Традиційний спосіб. До масштабних перетворювачів 3 та 4 (фіг. 2) підключають джерело високої напруги 1 постійної сили струму, значення напруги якого дорівнює значенню їх номінальної напруги 10000 В (UOA = UOB). Тоді значення низької напруги масштабних перетворювачів 3 та 4 відповідно: UDO = UOA/K1 = 10000 / 999 = 10,01 (В); UCO = UOB/K2 = 10000 /1001 = 9,99 (В). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 і 4 за допомогою вимірювального приладу 5: UDC = UDO-UCO = 0,02 (В). Напруга між високовольтними виводами масштабних перетворювачів 3 і 4 відповідно: UOA = UOB = UDO × K1 = UCO × K2. Далі визначають коефіцієнт масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = UCO/UDO K2 = (UDO - UDC)/ UDO K2 = (1 - UDC/UDO) K2 = (1 - 0,02/10,01) 1001 = 999. Спосіб, що заявляють. До кожного з масштабних перетворювачів 3 та 4 (фіг. 1) підключають джерела рівної високої напруги постійної сили струму 1 - UOA1 та 2 - UOB1, значення напруг яких дорівнюють їх номінальній напрузі - 10000 В. При значенні напруги на високовольтному виводі масштабного перетворювача 3, що повіряють, яка дорівнює значенню напруги на високовольтному виводі допоміжного масштабного перетворювача 4, значення напруги на низьковольтних виводах відповідно: UD1O = UOA1/K1 = 10000/999 = 10,01 (В); UC1O = UOB1/K2 = 10000/1001 = 9,99 (В). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 та 4 за допомогою вимірювального приладу 5. UD1C1 = UD1O - UC1O = 10000/999 - 10000/1001 = 10,01 - 9,99 = 0,02 (В). Нехай при цьому значення напруги джерела високої напруги 2 - UOB2, що підключене до масштабного перетворювача 4, змінилася на 1 % і дорівнює 9900 В. Тоді значення напруги на низьковольтному виводі допоміжного масштабного перетворювача 4 відповідно: UC2O = UOB2/K2 = 9900/1001 = 9,8901 (В). Далі змінюють значення високої напруги джерела високої напруги 1 - UOA2, яке підключене до масштабного перетворювача 3, що повіряють, таким чином, щоб зрівняти значення низьких напруг обох масштабних перетворювачів 3 та 4: UD2O = UC2O = 9,8901 (В), що фіксують за допомогою вимірювального приладу 5 (UD2C2 = 0). При цьому, UOA2 = UC2O K1 = 9,8901 999 = 9880,2198 (В). 5 UA 99142 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після цього проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 при рівності значень низьких напруг на низьковольтних виводах за допомогою вимірювального приладу 6: UA2B2 = UOB2-UOA2 = 9900 - 9880,2198 = 19,7802 (В), що фіксують за допомогою вимірювального приладу 5. Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = (UA2B2 UC1O)/(UD1C1 UC2O) = (19,7802 9,99)/(0,02 9,8901) = 999. Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, визначені за допомогою способу, що заявляють, та традиційним способом співпадають при зміні значення напруги джерела високої напруги 2 UOB2, що підключене до допоміжного масштабного перетворювача 4, на 1 %. Була проведена повірка масштабного перетворювача напруги змінної сили струму при наступних умовах. Значення номінального коефіцієнта масштабного перетворення - Kн = 4. Значення номінальної високої напруги - Uвн = 100 В. Значення номінальної низької напруги - Uнн = 25 В. Коефіцієнт масштабного перетворення масштабного перетворювача напруги, що повіряють - K1 = 3,9 30° = 3,9 cos 30° + j 3,9 sin 30°. Коефіцієнт масштабного перетворення допоміжного масштабного перетворювача напруги K2 = 4,1 45° = 4,1 cos 45° + j 4,1 sin 45°. Традиційний спосіб. До масштабних перетворювачів 3 та 4 (фіг. 2) підключають джерело високої напруги 1 змінної сили струму, значення напруги якого дорівнює значенню їх номінальної напруги 100 В (UOA = UOB). Тоді значення низької напруги масштабних перетворювачів 3 та 4 відповідно: UDO = UOA/K1 = 100/3,9 30° = 25,641 -30° = 22,206 - j 12,821 (В); UCO = UOB /K2 = 100/4,1 45° = 24,390 -45° = 17,247 - j 17,247 (B). Після цього проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 та 4 за допомогою вимірювального приладу 5: UDC - UDO - UCO = (22,206 - 17,247) + j(17,247 - 12,821) = (4,959 + j 4,426) (В). Значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 відповідно: UOA = UOB = UDO K1 = UCO K2. Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = UCO/UDO K2 = (UDO-UDC)/ UDO K2 = (1-UDC/UDO) K2 = (1 - ((4,959 + j4,426)/25,641 -30°) 4,1 45° = 3,9 30°. Спосіб, що заявляють. До кожного з масштабних перетворювачів 3 та 4 (фіг. 1) підключають джерела високої напруги змінної сили струму 1 - UOA1 та 2 - UOB1 рівні по амплітуді та фазі, значення напруги яких дорівнює значенню їх номінальної напруги - 100 В. При значенні напруги на високовольтному виводі масштабного перетворювача 3, що повіряють, яка дорівнює по амплітуді та фазі значенню напруги на високовольтному виводі допоміжного масштабного перетворювача 4, значення напруги між низьковольтними виводами відповідно (фіг. 3): UD1O = UOA1/K1 = 100/3,9 30° = 25,641 -30° = 22,206 - j 12,821 (В); UC1O = UOB1/K2 = 100/4,1 45° = 24,390 -45° = 17,247 - j 17,247 (B). Далі проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів 3 та 4. Це вимірюють за допомогою вимірювального приладу 5: UD1C1 = UOD1 - UC1O = (22,206 - 17,247) + j(17,247 - 12,821) = 4,959 + j 4,426 = 6,647Z41,748° (В). Нехай при цьому значення напруги джерела високої напруги 2 - UOB2 - що підключене до допоміжного масштабного перетворювача 4 змінилося на 10 % по амплітуді та по фазі на кут 20° і дорівнює 90 -20° В. Тоді значення напруги між низьковольтними виводами допоміжного масштабного перетворювача 4 відповідно: UC2O = UOB2/K2 = 90 -20°/4,1 45° = 21,951 -65°(B). 6 UA 99142 C2 5 10 15 20 25 Далі змінюють по амплітуді та фазі значення високої напруги джерела високої напруги 1 UОA2, яке підключене до масштабного перетворювача 3, що повіряють, таким чином, щоб зрівняти по амплітуді та фазі значення низьких напруг обох масштабних перетворювачів 3 та 4: UOD2 = UC2O = 21,951 -65° (В), що фіксують за допомогою вимірювального приладу 5 (U D2C2 = 0). При цьому, UOA2 = UC2O K1 = 21,951 -65° 3,9 30° = 85,610 -35°(B). Після цього проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів 3 і 4 при рівності по амплітуді та фазі значень напруг на низьковольтних виводах за допомогою вимірювального приладу 6: UA2B2 = UOB2 - UОA2 = 90 -20°- 85,610 -35° = 84,572 - j 30,782-70,127 + j 49,104 = 14,445 + j 18,322 = 23,331 51,748° (B). Далі визначають значення коефіцієнта масштабного перетворення масштабного перетворювача 3, що повіряють, за формулою: K1 = (UA2B2 UC1O)/ (UD1C1 UC2O) = (23,331 51,748° 24,390 -45°)/(6,647 Z41,748° 21,951 -65°) = 3,9 30°. Таким чином, значення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряли, визначені традиційним способом та способом, що заявляється, співпадають по амплітуді та фазі при зміні значення напруги джерела високої напруги 2 - UOB2, що підключене до допоміжного масштабного перетворювача 4, на 10 % по амплітуді та по фазі на кут - 20°. Таким чином, був удосконалений спосіб повірки масштабного перетворювача напруги, який дозволяє виключити вплив змінення значення напруги на високовольтному виводі допоміжного масштабного перетворювача на результат визначення коефіцієнта масштабного перетворення масштабного перетворювача, що повіряють. Крім того, запропонований спосіб повірки масштабного перетворювача напруги дозволяє прискорити процес повірки і робить його значно ефективнішим та дешевшим. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Спосіб повірки масштабного перетворювача напруги шляхом порівняння при високій напрузі масштабного перетворювача, що повіряють, із допоміжним з використанням вимірювального приладу, який приєднують до виводів вказаних масштабних перетворювачів, а джерела високої напруги підключають до кожного з масштабних перетворювачів, проводять порівняння шляхом вимірювання значення напруги між низьковольтними виводами масштабних перетворювачів, причому зазначене вимірювання проводять при рівності значення напруги на високовольтному виводі масштабного перетворювача, що повіряють, значенню напруги на високовольтному виводі допоміжного масштабного перетворювача, після чого зрівнюють значення низьких напруг масштабних перетворювачів та додатково проводять порівняння шляхом вимірювання значення напруги між високовольтними виводами масштабних перетворювачів, який відрізняється тим, що додатково при рівності значень високих напруг масштабних перетворювачів вимірюють значення напруги на низьковольтному виводі допоміжного масштабного перетворювача, а при рівності значень низьких напруг масштабних перетворювачів вимірюють повторно значення напруги на низьковольтному виводі допоміжного масштабного перетворювача та коефіцієнт масштабного перетворення масштабного перетворювача визначають за формулою: K = (UA2B2 × UC1O)/(UD1C1 × UC2O), де UD1C1 - значення напруги між низьковольтними виводами масштабних перетворювачів при рівності значень високих напруг масштабних перетворювачів; UA2B2 - значення напруги між високовольтними виводами масштабних перетворювачів при рівності значень низьких напруг масштабних перетворювачів; UC1O - значення напруги на низьковольтному виводі допоміжного масштабного перетворювача при рівності значень високих напруг; UC2O - значення напруги на низьковольтному виводі допоміжного масштабного перетворювача при рівності значень низьких напруг. 2. Спосіб за п. 1, який відрізняється тим, що низьку та високу напруги масштабних перетворювачів змінюють, зрівнюють, порівнюють та вимірюють по амплітуді та фазі. 7 UA 99142 C2 8 UA 99142 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
