Підйомник сидіння для унітаза і поворотний пружинний привід

Номер патенту: 107832

Опубліковано: 25.02.2015

Автор: Кожельскій Збігнєв

Формула / Реферат

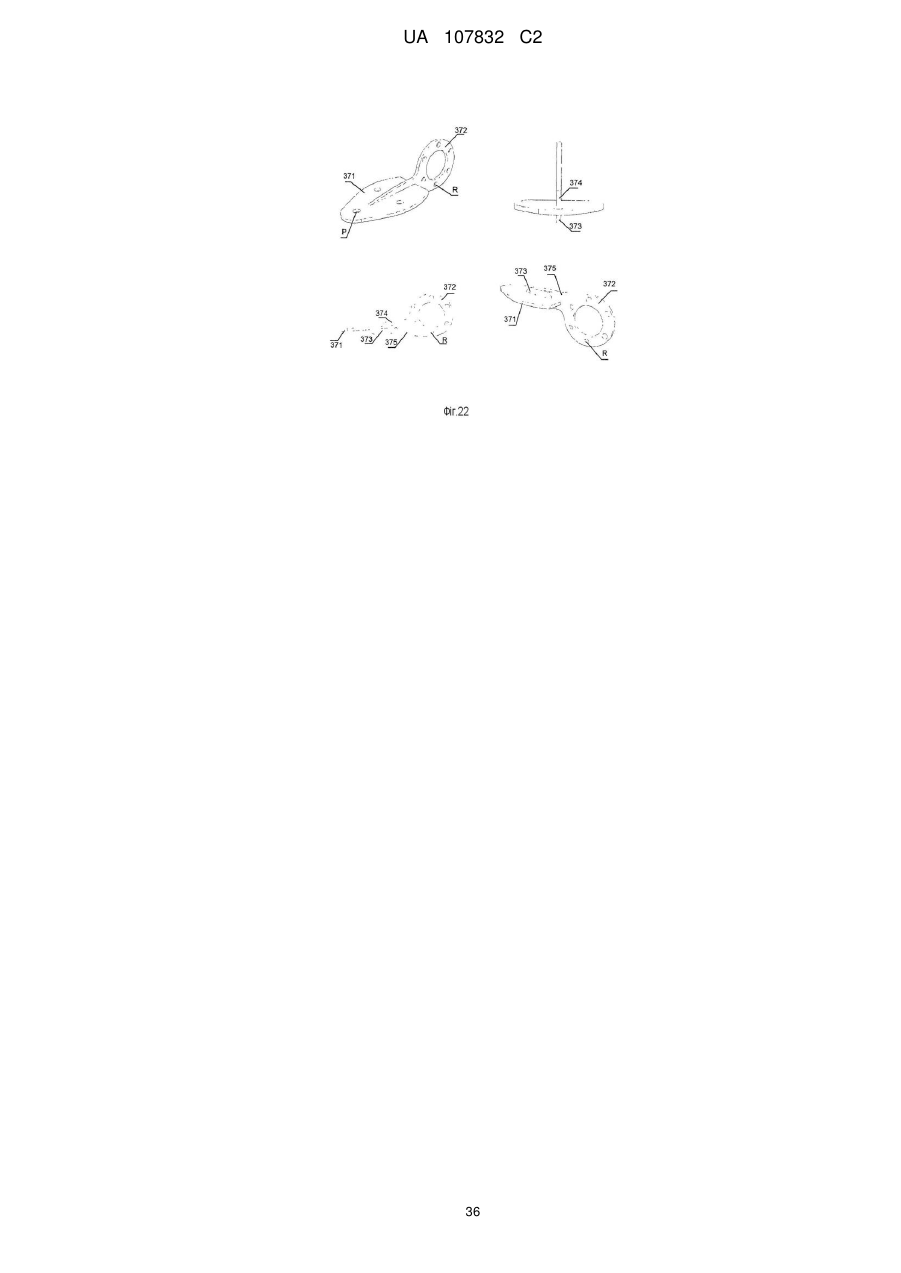

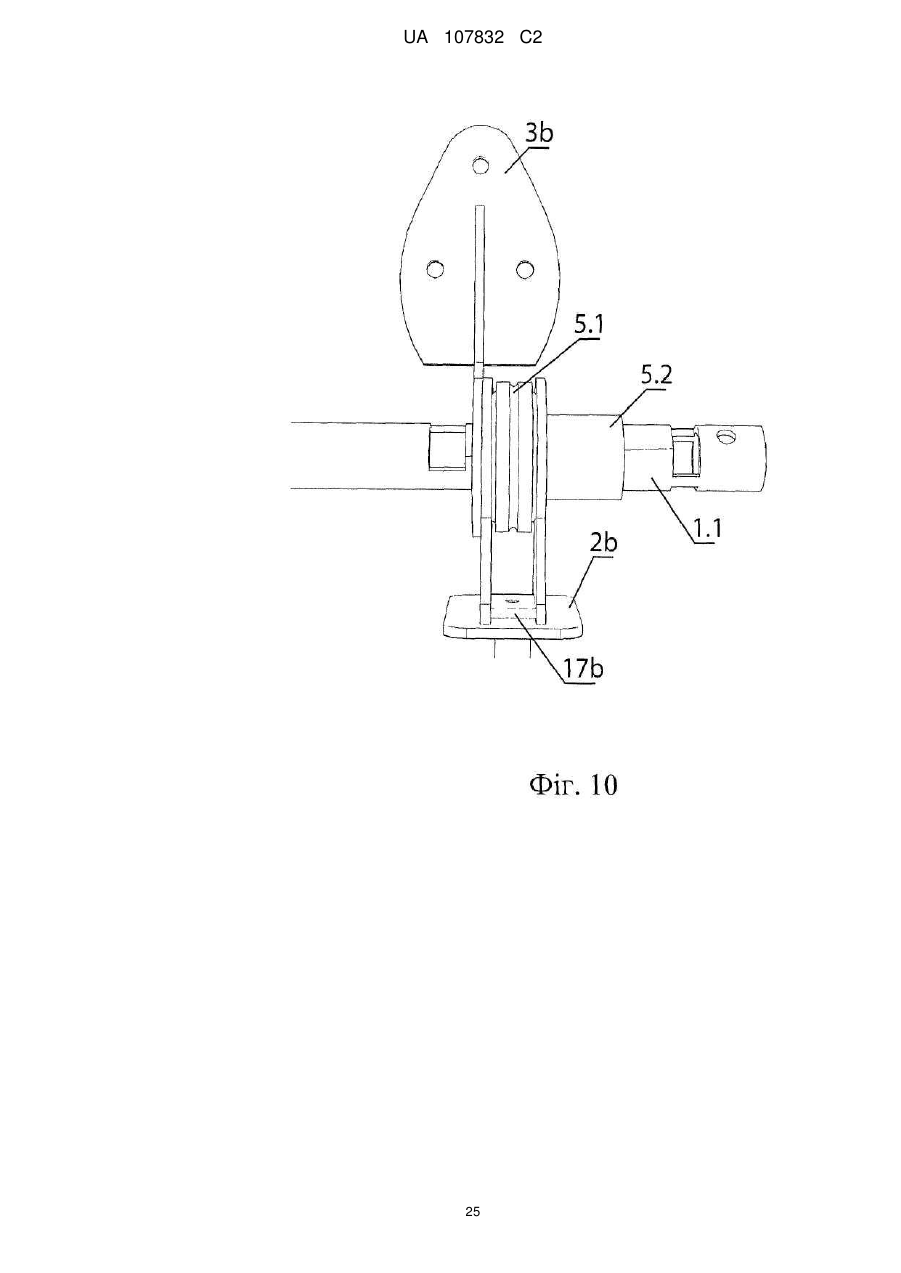

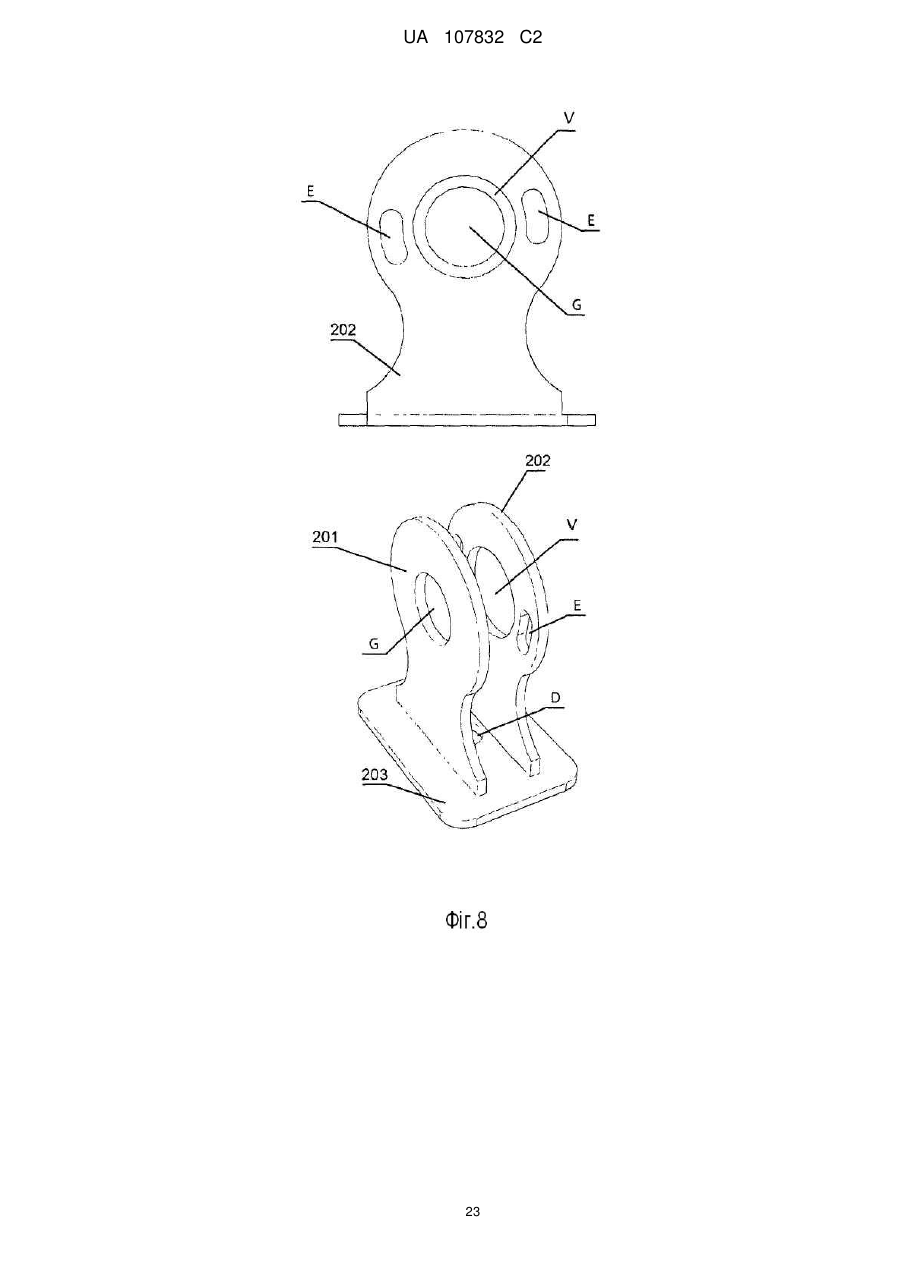

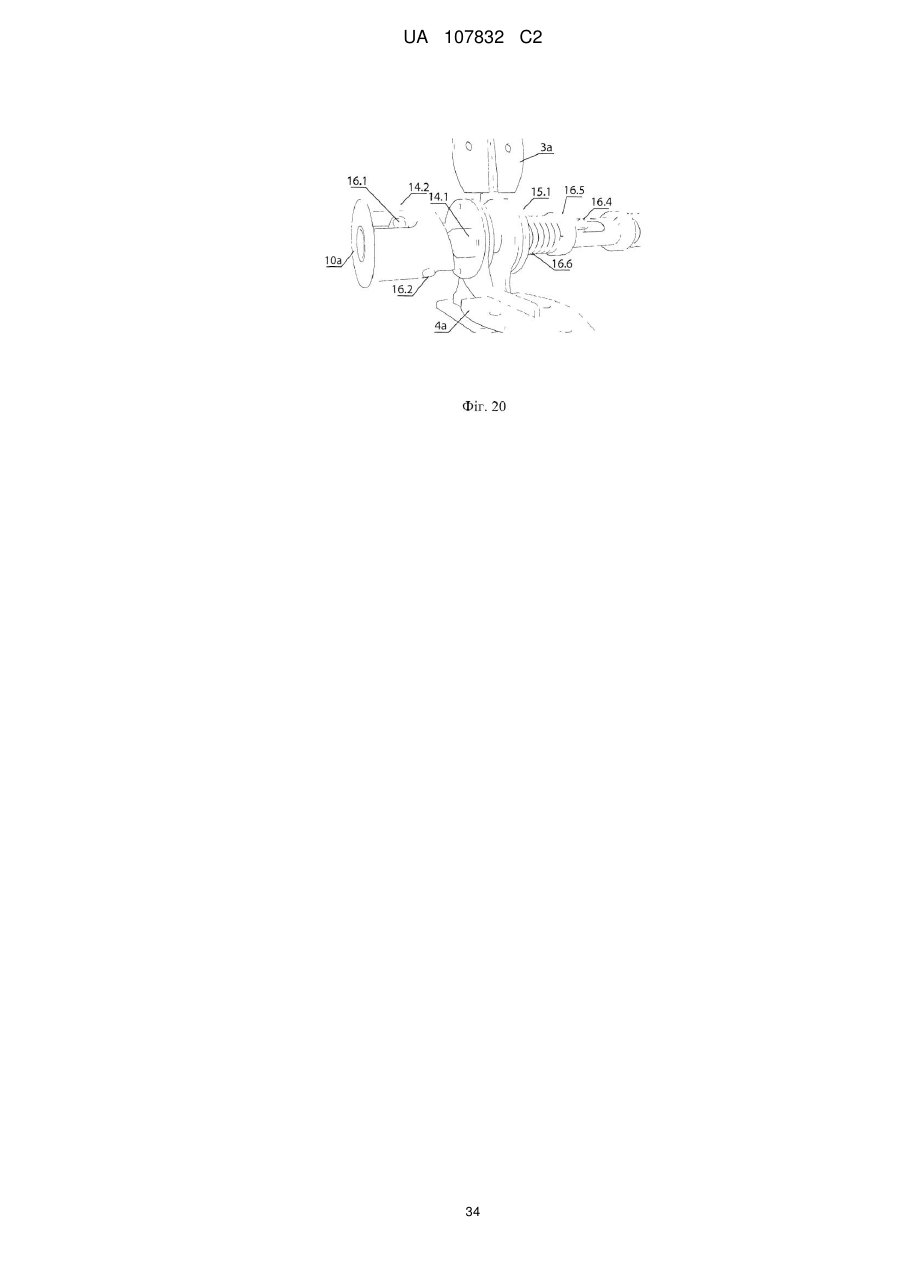

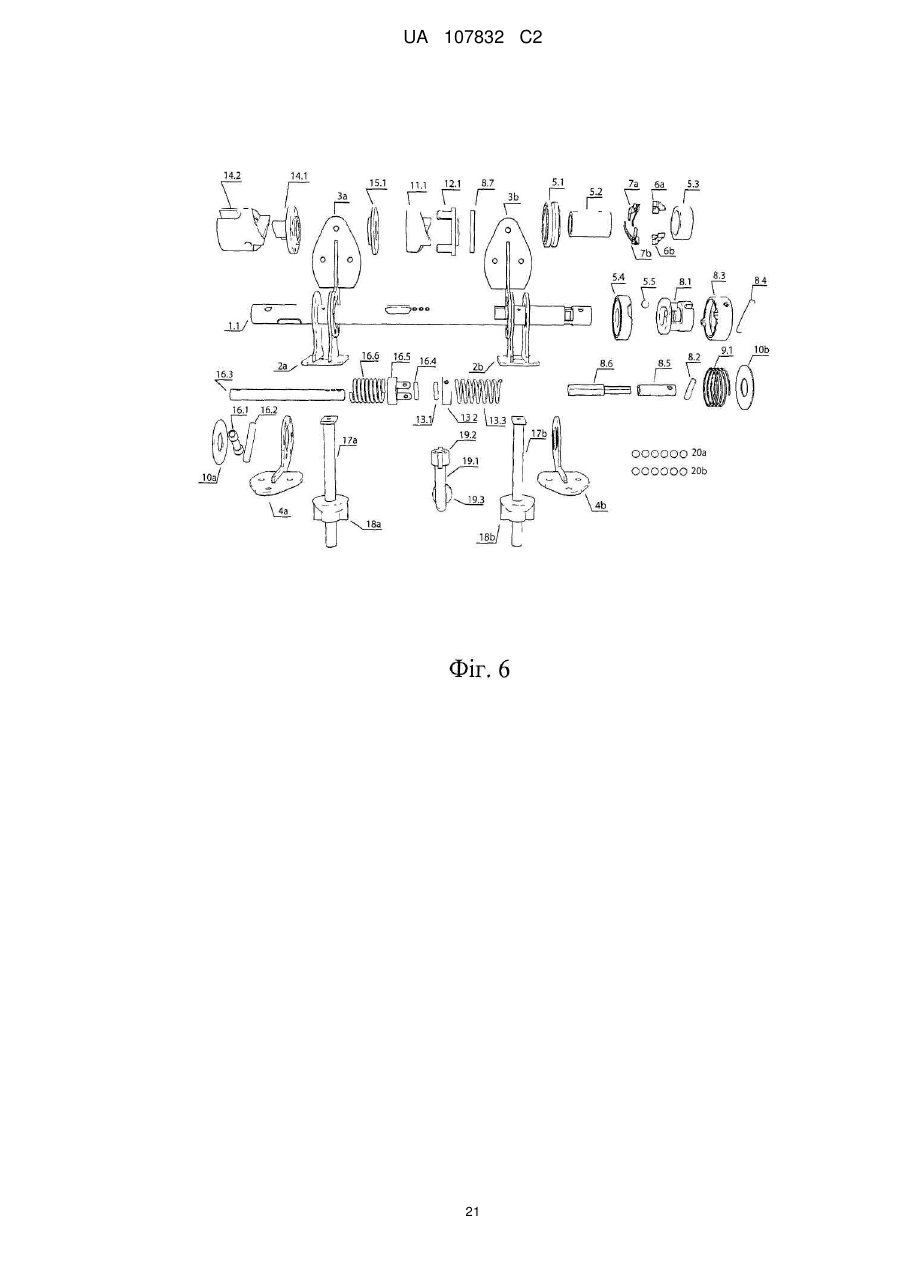

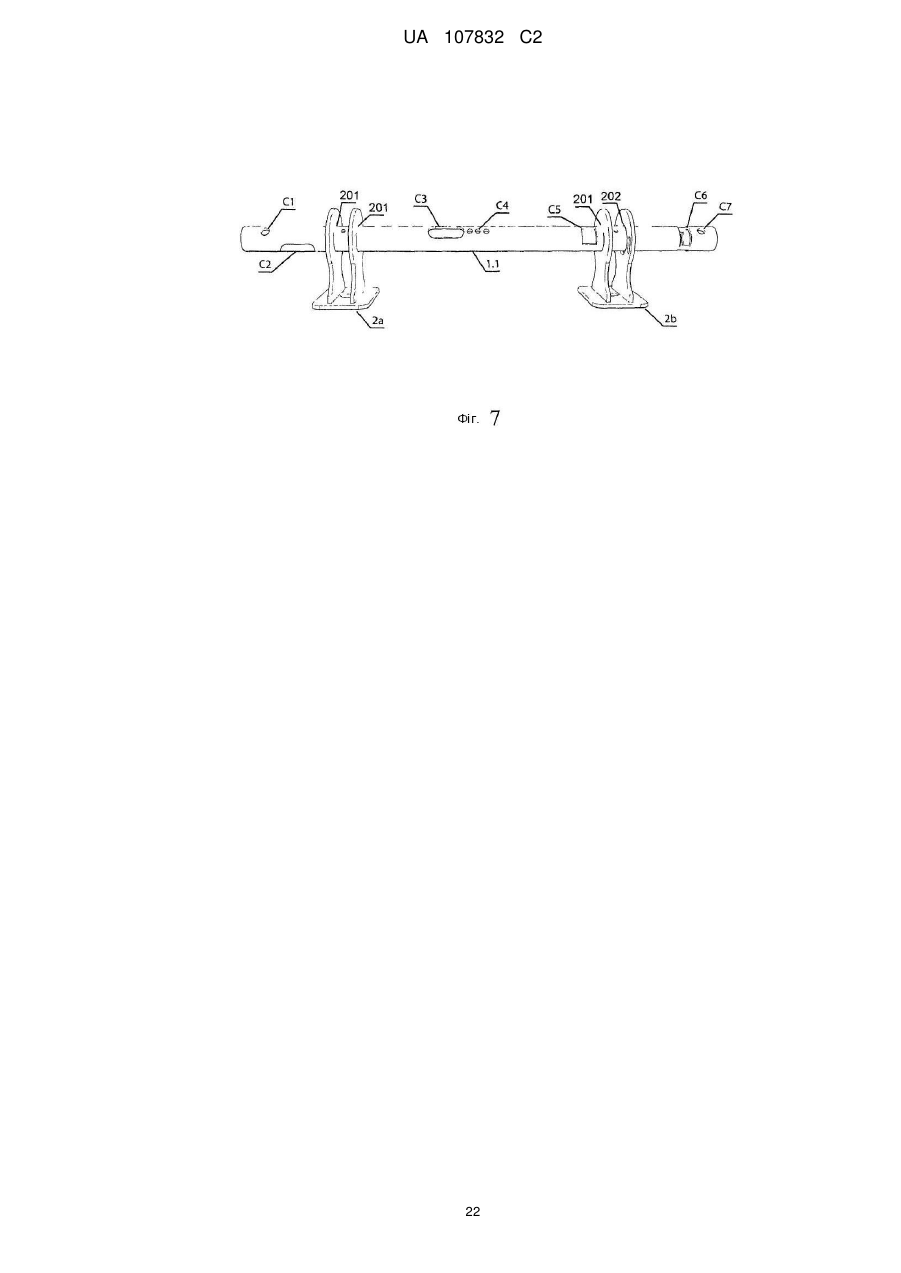

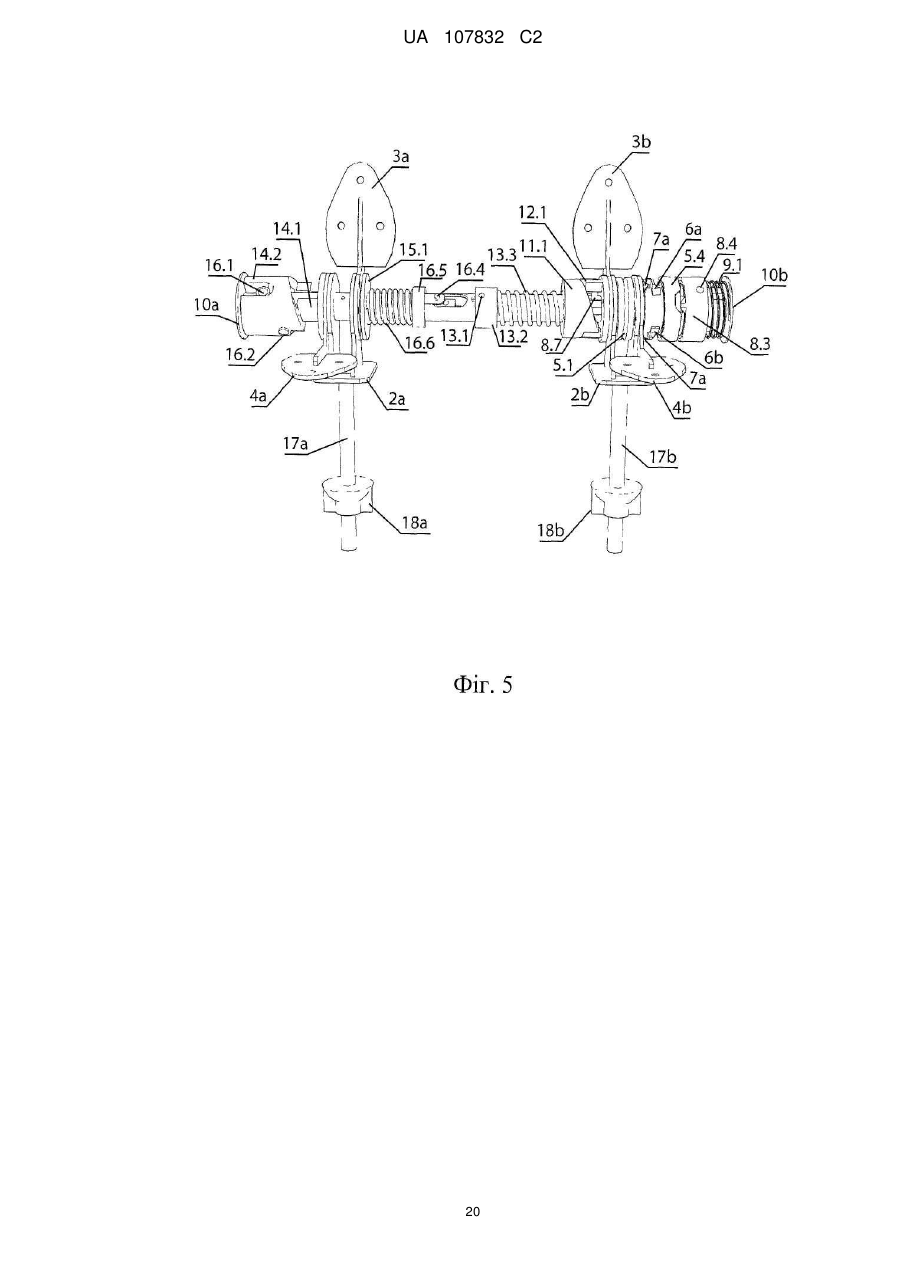

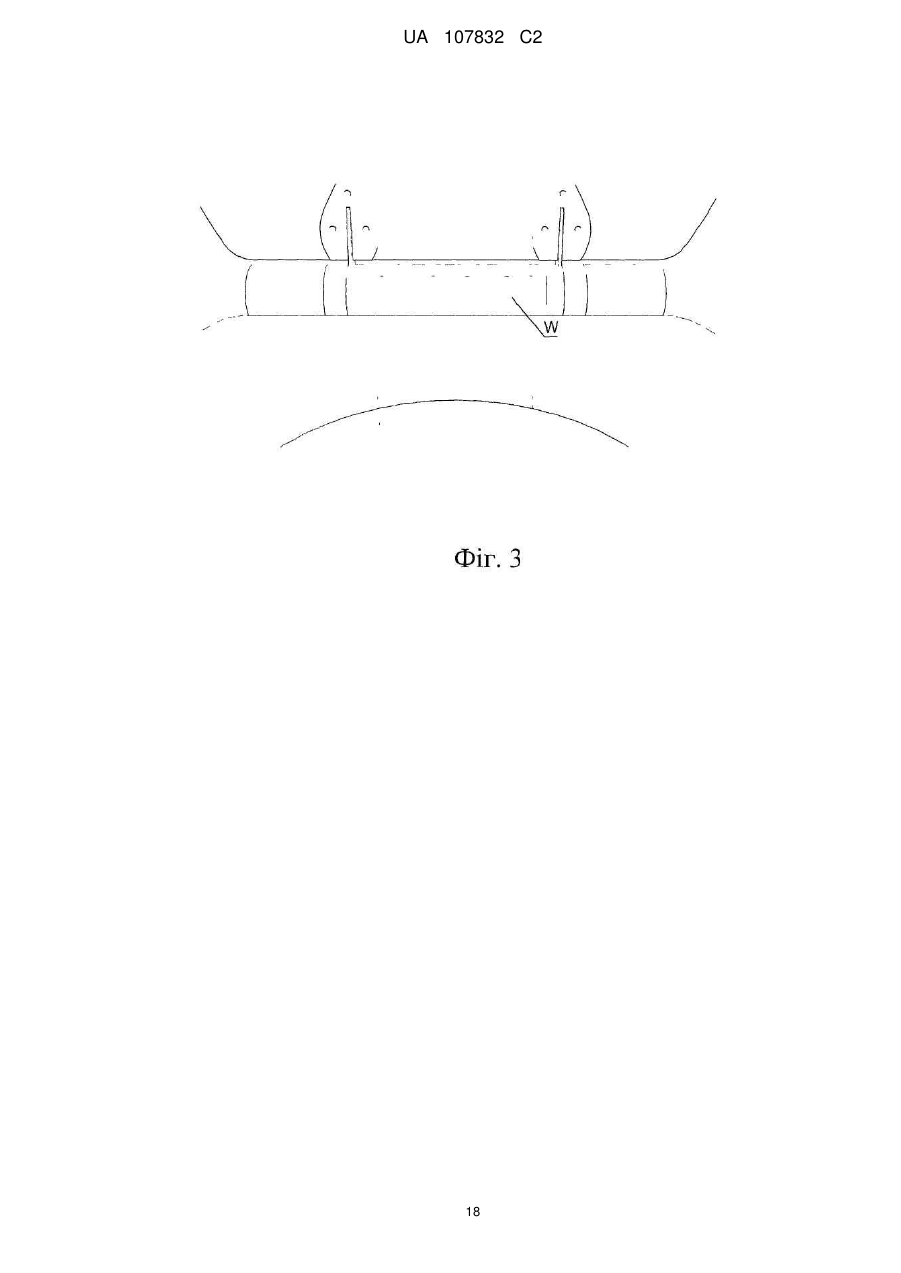

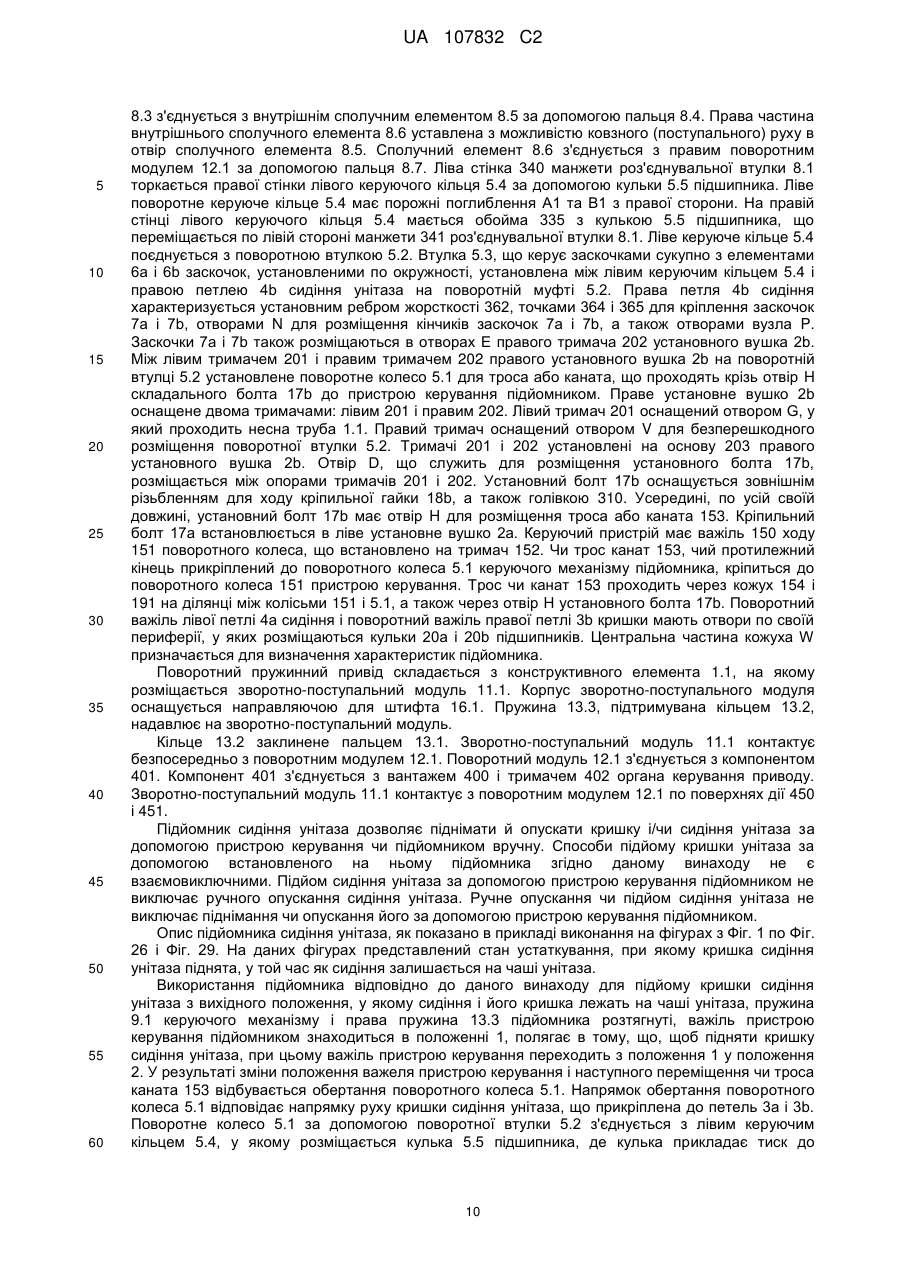

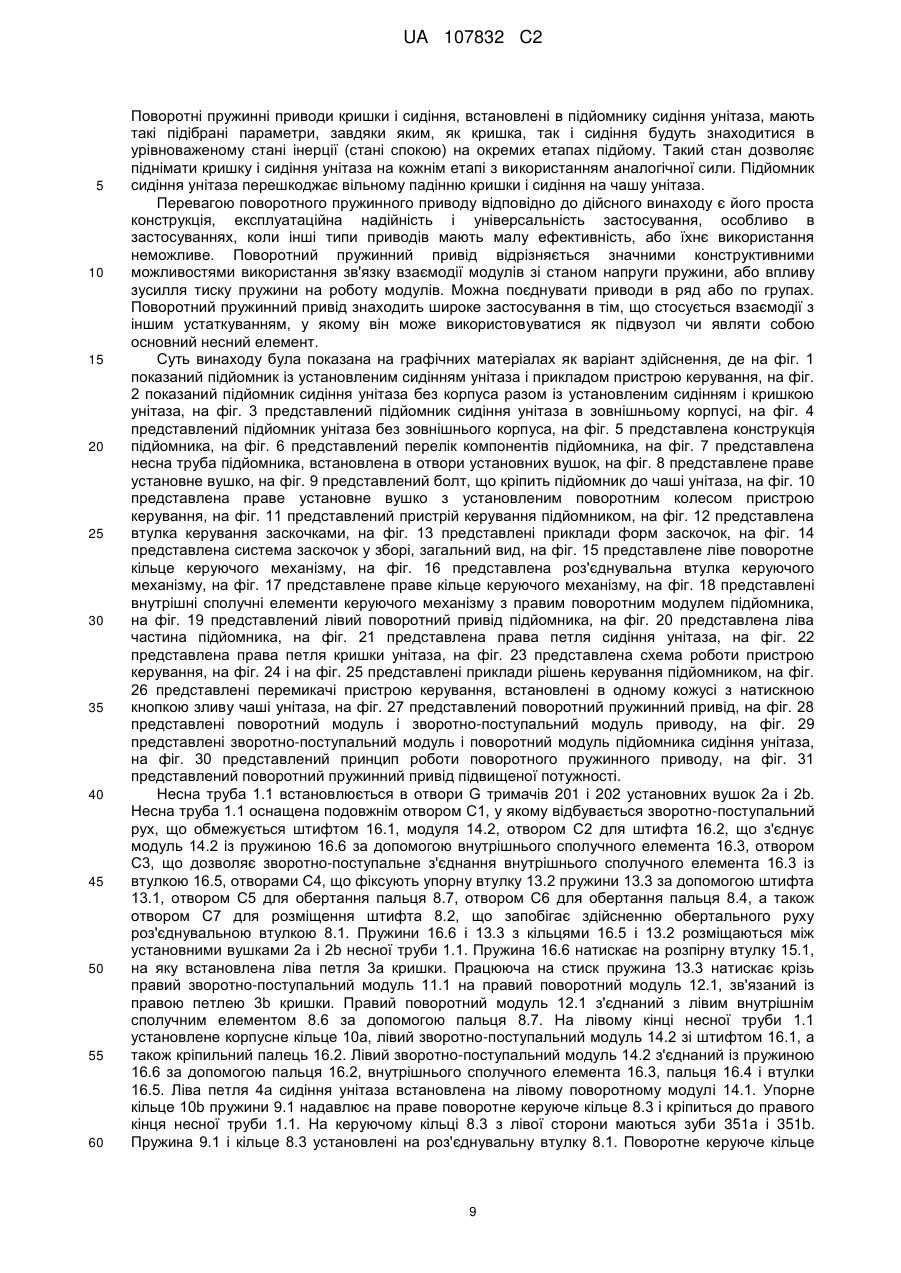

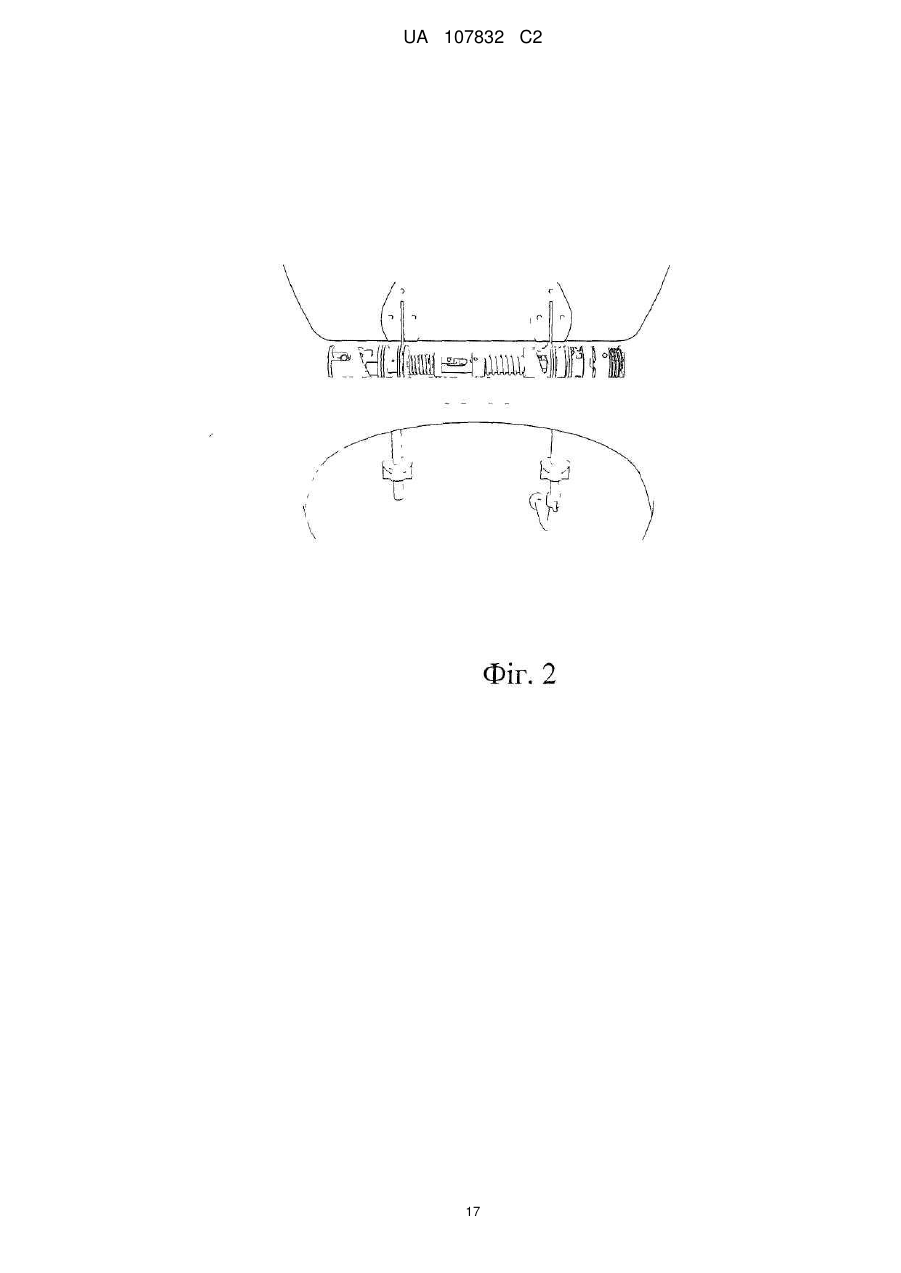

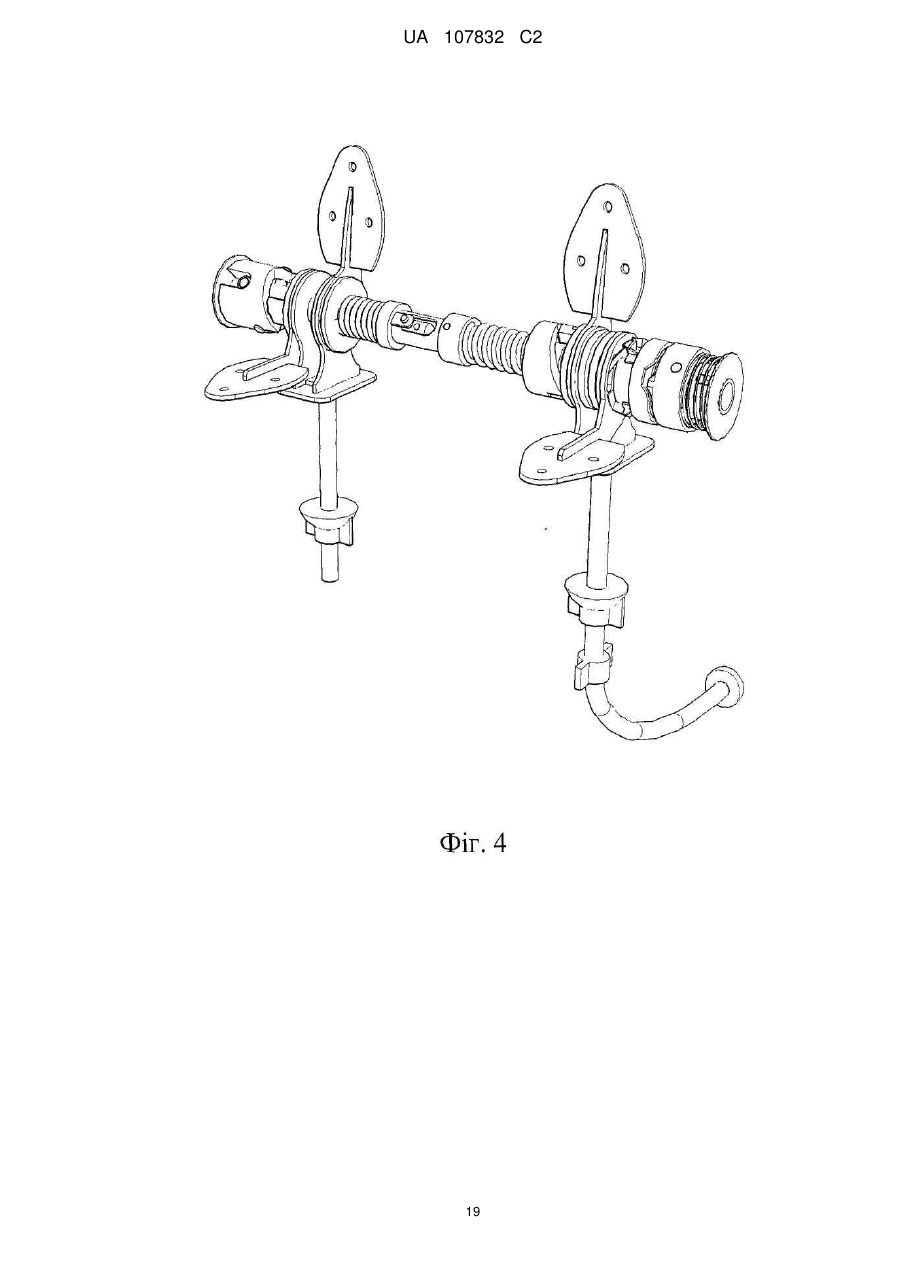

1. Підйомник сидіння унітаза, що містить пружинні системи, а також трос і пристрій керування, який відрізняється тим, що має вісь обертання кришки унітаза і сидіння унітаза і містить поворотний пружинний привід для піднімання й опускання кришки унітаза і поворотний пружинний привід для піднімання й опускання сидіння унітаза, механізм підйомника, що керує, а також пристрій керування, при цьому ліва петля (3а) кришки установлена на розпірній втулці (15.1) і права петля (3b) кришки з'єднана з правим поворотним модулем (12.1), ліва петля (4а) сидіння унітаза з'єднана з лівим поворотним модулем (14.1) і права петля (4b) сидіння унітаза встановлена на поворотній втулці керуючого механізму (5.2), де вищевказані петлі (3а), (3b), (4а) і (4b) оснащені установними ребрами жорсткості (362), (373) і встановлені уздовж несучої труби (1.1), у якій виконані установні отвори (С1, С2, С3, С4, С5, С6, і С7) для установки компонентів підйомника, при цьому несуча труба (1.1) встановлена в отвори (G) тримачів (201) і (202) установних вушок (2а) і (2b), де працюючі на стиск пружини (16.6) і (13.3) разом із втулками (16.5) і (13.2) установлені між установними вушками (2а) і (2b) несучої труби (1.1), у той час як працююча на стиск пружина (16.6) обперта на їхню розпірну втулку (15.1) разом із установленою лівою петлею (3а) кришки, у той час як працююча на стиск пружина (13.3) передає тиск через правий зворотно-поступальний модуль (11.1) на правий поворотний модуль (12.1), зв'язаний із правою петлею (3b) кришки, при цьому поворотний модуль (12.1) з'єднаний з лівою внутрішньою ланкою (8.6) за допомогою пальця (8.7), де зазначена ланка з'єднана з можливістю поступального руху з правою внутрішньою ланкою (8.5), і згадана ланка (8.5) з'єднана з правим поворотним керуючим кільцем (8.3) за допомогою пальця (8.4), у той час як корпусне кільце (10а) і лівий зворотно-поступальний модуль (14.2) разом з направляючою штифта (16.1), розміщеною на корпусі, установлені на лівому кінці несучої труби (1.1), у той час як згаданий штифт (16.1) закріплений на несучій трубі (1.1), де лівий зворотно-поступальний модуль (14.2) з'єднаний із внутрішньою ланкою (16.3) через палець (16.2), при цьому згадана ланка (16.3) з'єднана з втулкою (16.5) пружини (16.6) за допомогою пальця (16.4), у той час як лівий зворотно-поступальний модуль (14.2) розташований у контакті з лівим поворотним модулем (14.1), із правої сторони якого встановлена ліва петля (4а) сидіння, при цьому упорне кільце (10b) пружини (9.1), що надавлює на праве поворотне керуюче кільце (8.3), прикріплено до правого кінця несучої труби (1.1), де згадана працююча на стиск пружина (9.1) і праве поворотне керуюче кільце (8.3) розміщені на роз'єднувальній втулці (8.1), і праве поворотне керуюче кільце (8.3) оснащено зубами (351a) і 351b), при цьому з лівої сторони роз'єднувальної втулки (8.1) розташоване ліве поворотне керуюче кільце (5.4), на правій поверхні якого виконані порожнини (332) і (333) обойма (335) кульки підшипника (5.5), що знаходяться в контакті з роз'єднувальною втулкою (8.1), де ліве поворотне керуюче кільце (5.4) з'єднано з поворотною втулкою (5.2), установленою з можливістю обертання на несучій трубі (1.1), у той час як керуюча заскочками втулка (5.3) разом з компонентами заскочок (6а) і (6b), установленими на периферії, розміщена між лівим керуючим кільцем (5.4) і правою петлею (4b) сидіння унітаза на поворотній втулці (5.2), де на периферії правої петлі (4b) сидіння розміщені компоненти заскочок (7а) і (7b), а також отвору (N) для розміщення кінчиків компонентів заскочок (7а) і (7b), у той час як зазначені кінчики також розміщені в отворах (Е) правого тримача (202) правого установного вушка (2b) і між лівим тримачем (201) і правим тримачем (202) правого установного вушка (2b), на поворотній втулці (5.2) установлене поворотне колесо (5.1) з тросом чи канатом (153), що проходять через отвір (H) установного болта (17b) до пристрою керування підйомником, де праве установне вушко (2b) оснащене двома тримачами - лівим (201) і правим (202), де в лівому тримачі (201) виконаний отвір (G) для розміщення несучої труби (1.1), у той час як правий тримач (202) правого установного вушка (2b) оснащений отвором (V) для розміщення поворотної втулки (5.2), у той час як правий тримач (202) правого установного вушка (2b) оснащений отворами (Е) для розміщення кінчиків компонентів заскочок (7а) і (7b), у той час як тримачі (201) і (202) правого установного вушка (2b) установлені на основу (203) правого установного вушка (2b), у якій виконаний отвір (D), що служить для розміщення установного болта (17b), між кріпленнями тримачів (201) і (202), у той час як установний болт (17b) оснащений внутрішнім отвором (H), що проходить уздовж усієї довжини установного болта (17b), і головкою (310), у той час як пристрій керування підйомом сидіння унітаза оснащено важелем (150), установленим на поворотному колесі (151), і згадане колесо (151) розміщено у тримачі (152), де трос чи канат (153) закріплені на поворотному колесі (151) пристрою керування і поворотному колесі (5.1) керуючого механізму підйомника, де трос чи канат (153) пропущений через кожух (154) і (19.1) на ділянці між колесами (151) і (5.1), а також через отвір (H) установного болта (17b).

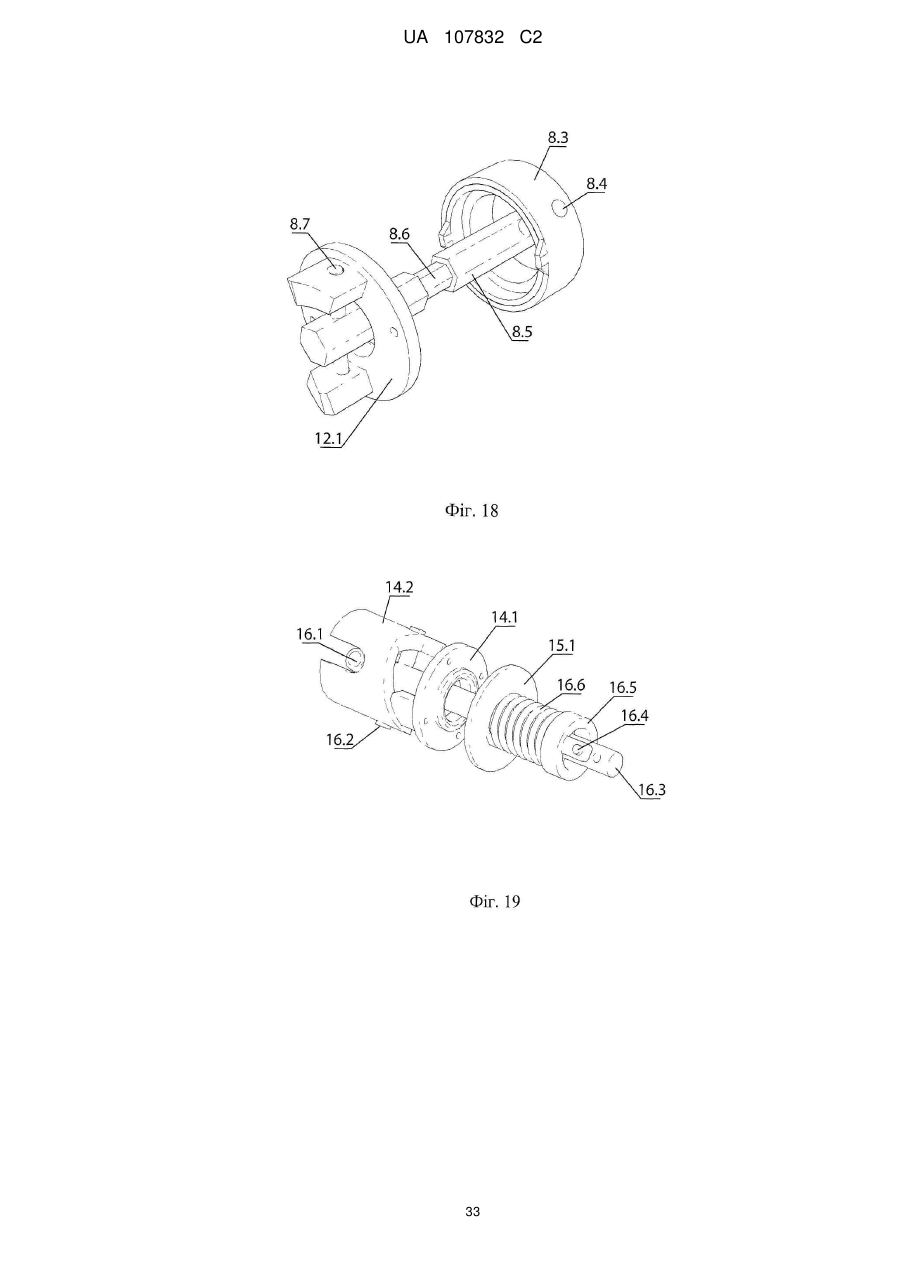

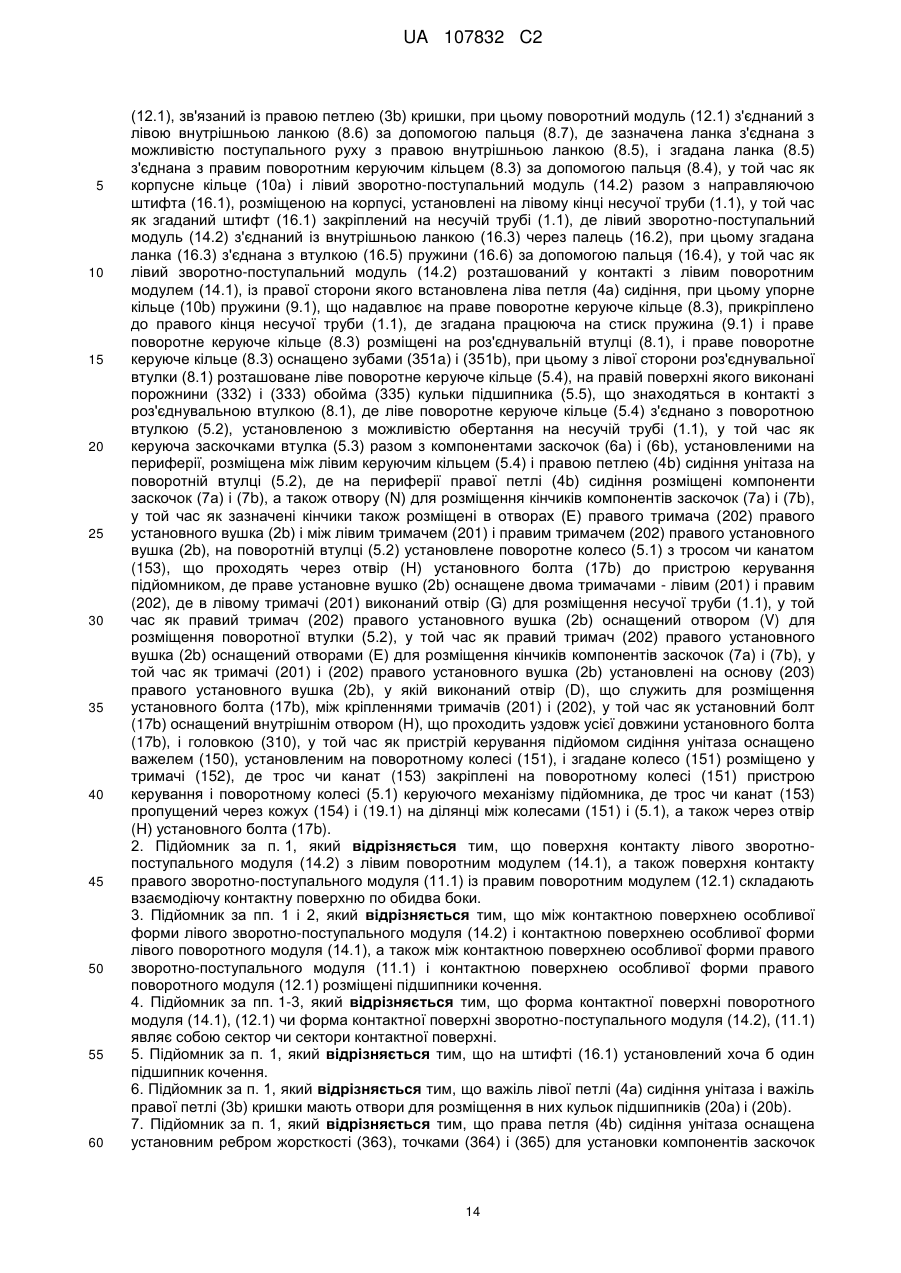

2. Підйомник за п. 1, який відрізняється тим, що поверхня контакту лівого зворотно-поступального модуля (14.2) з лівим поворотним модулем (14.1), а також поверхня контакту правого зворотно-поступального модуля (11.1) із правим поворотним модулем (12.1) складають взаємодіючу контактну поверхню по обидва боки.

3. Підйомник за пп. 1 і 2, який відрізняється тим, що між контактною поверхнею особливої форми лівого зворотно-поступального модуля (14.2) і контактною поверхнею особливої форми лівого поворотного модуля (14.1), а також між контактною поверхнею особливої форми правого зворотно-поступального модуля (11.1) і контактною поверхнею особливої форми правого поворотного модуля (12.1) розміщені підшипники кочення.

4. Підйомник за пп. 1-3, який відрізняється тим, що форма контактної поверхні поворотного модуля (14.1), (12.1) чи форма контактної поверхні зворотно-поступального модуля (14.2), (11.1) являє собою сектор чи сектори контактної поверхні.

5. Підйомник за п. 1, який відрізняється тим, що на штифті (16.1) установлений хоча б один підшипник кочення.

6. Підйомник за п. 1, який відрізняється тим, що важіль лівої петлі (4а) сидіння унітаза і важіль правої петлі (3b) кришки мають отвори для розміщення в них кульок підшипників (20а) і (20b).

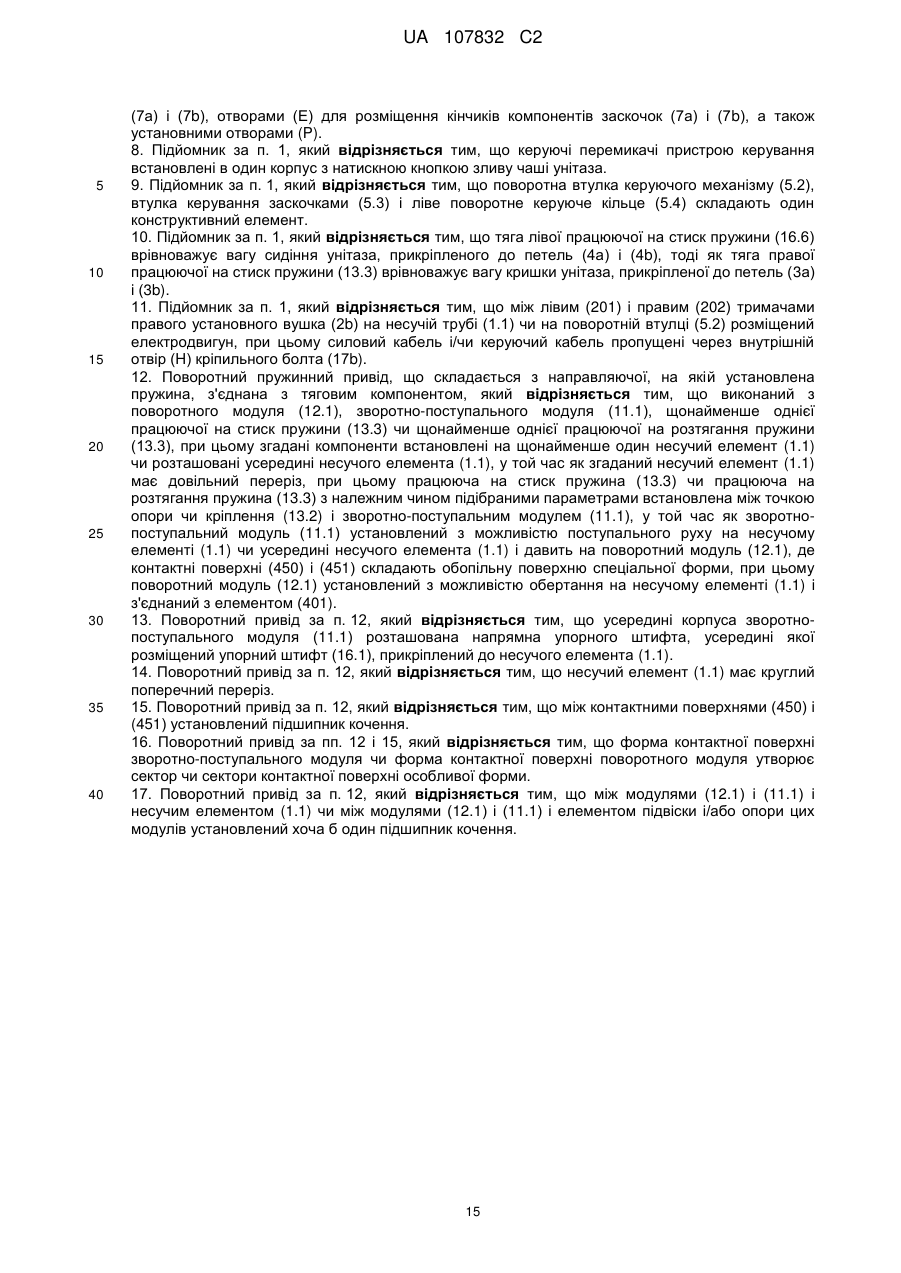

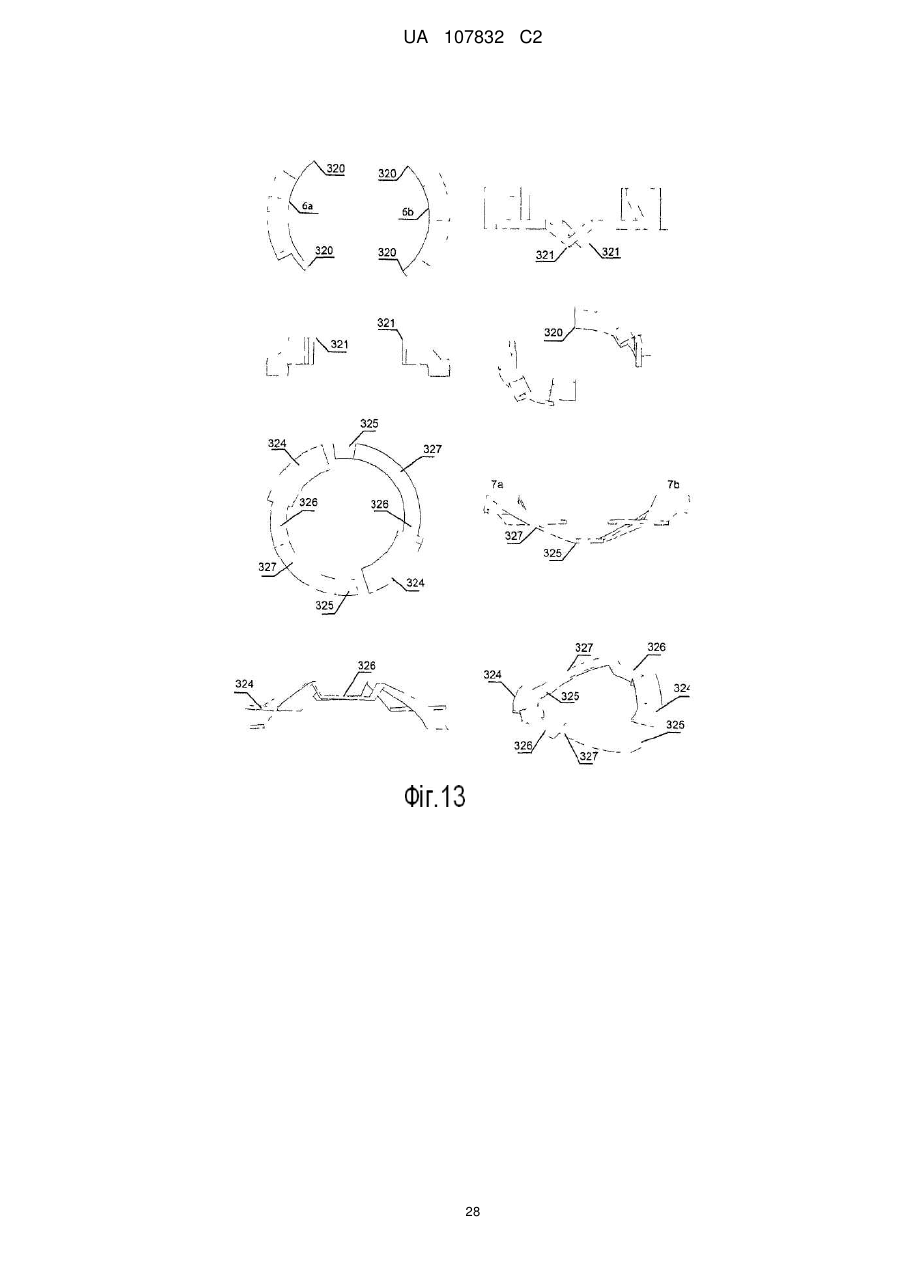

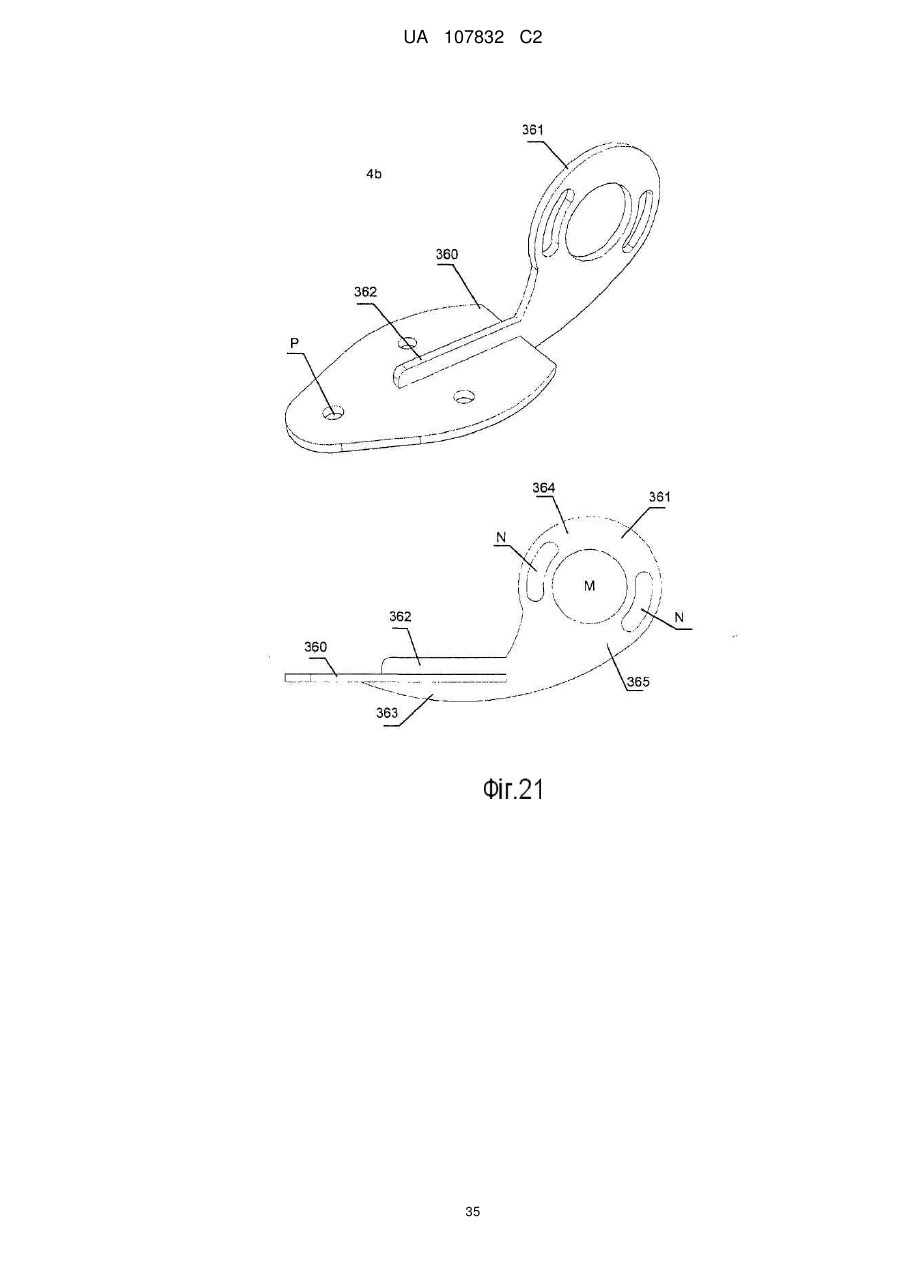

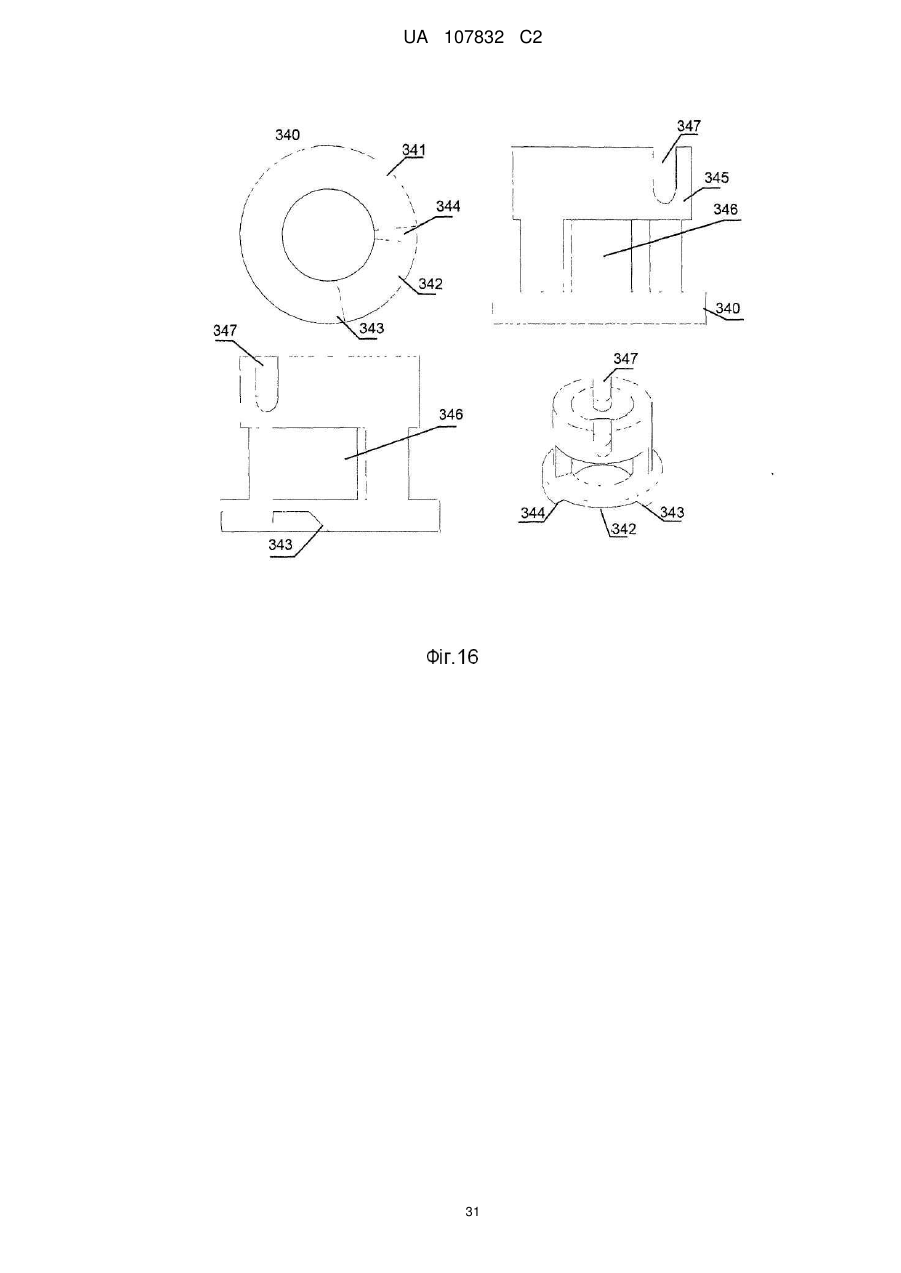

7. Підйомник за п. 1, який відрізняється тим, що права петля (4b) сидіння унітаза оснащена установним ребром жорсткості (363), точками (364) і (365) для установки компонентів заскочок (7а) і (7b), отворами (Е) для розміщення кінчиків компонентів заскочок (7а) і (7b), а також установними отворами (P).

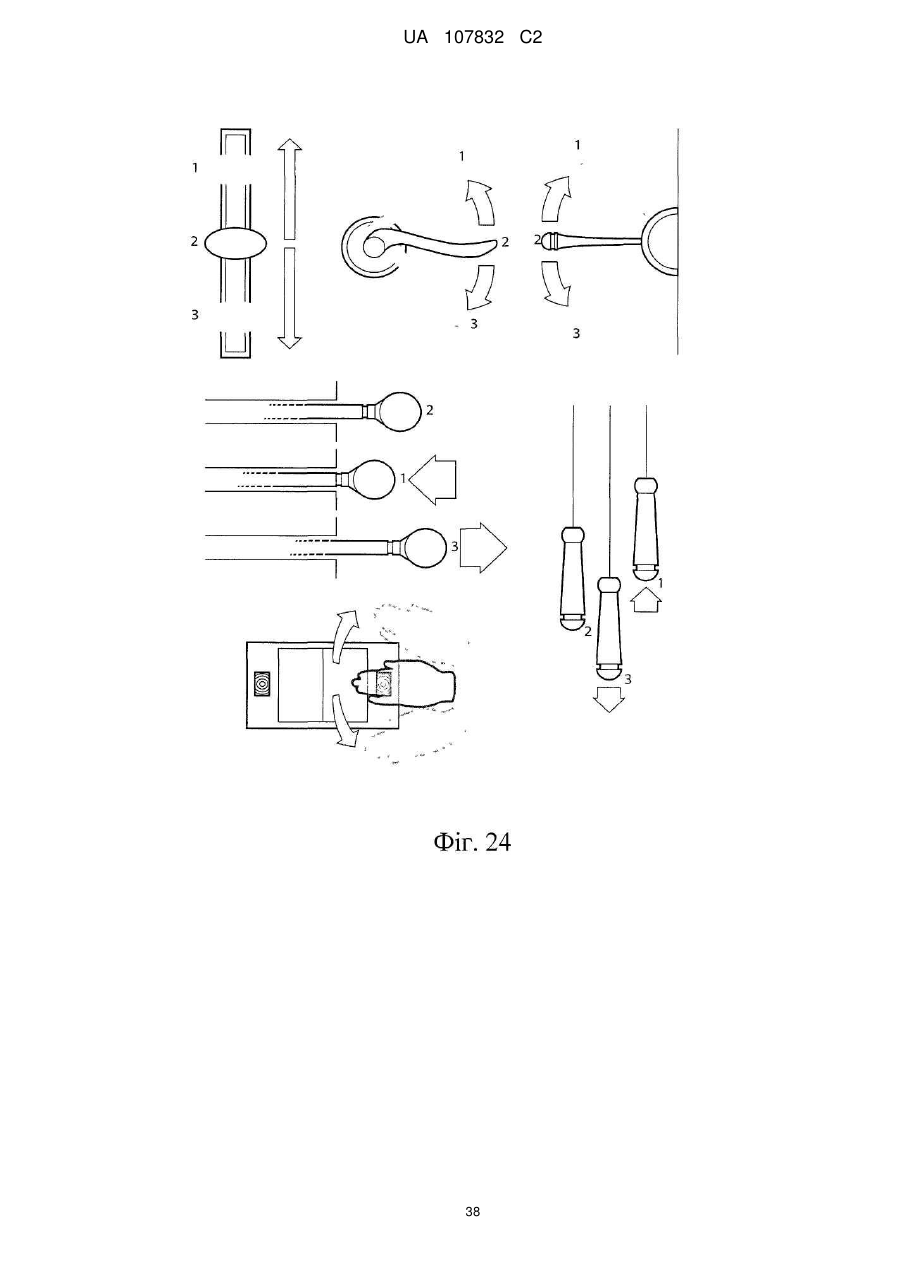

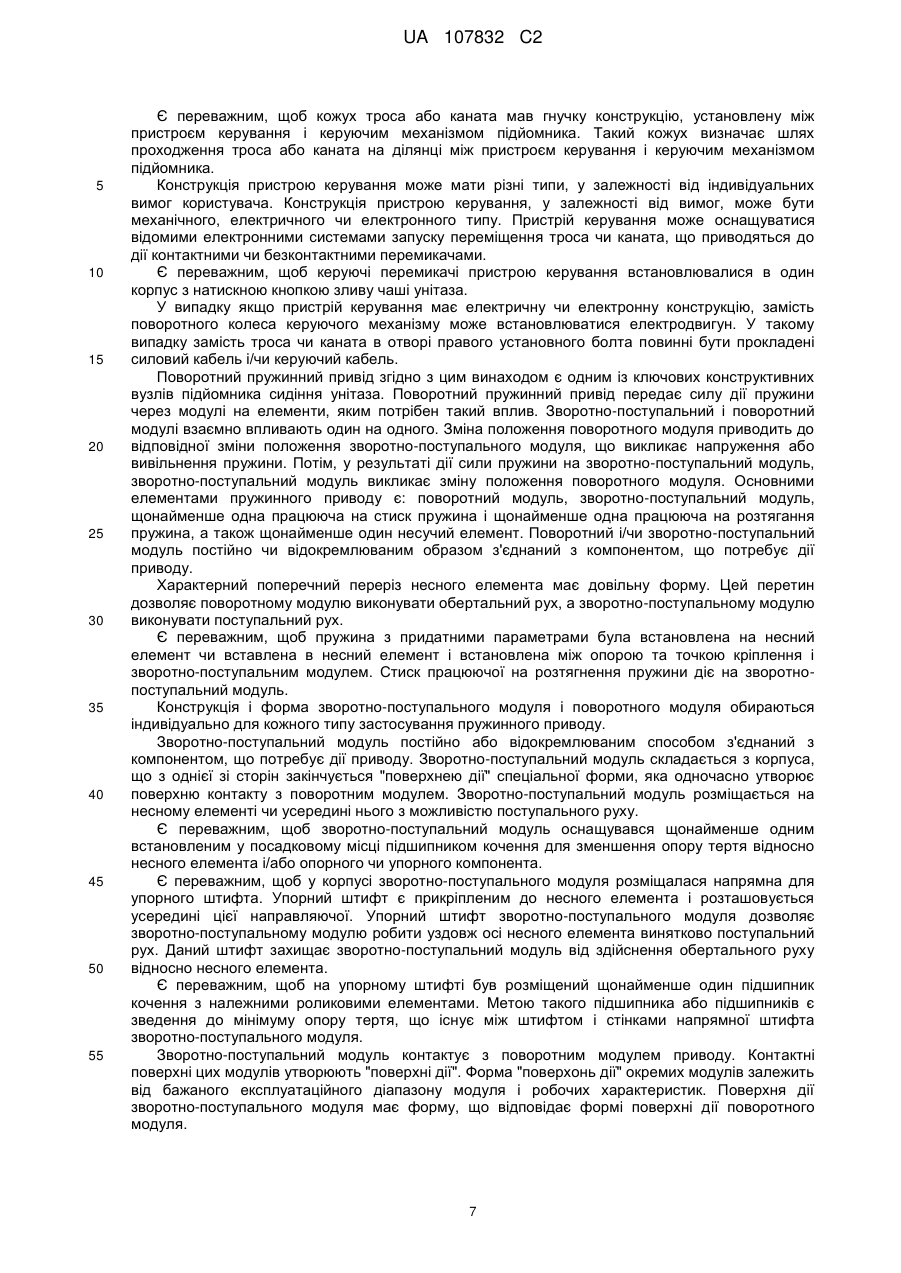

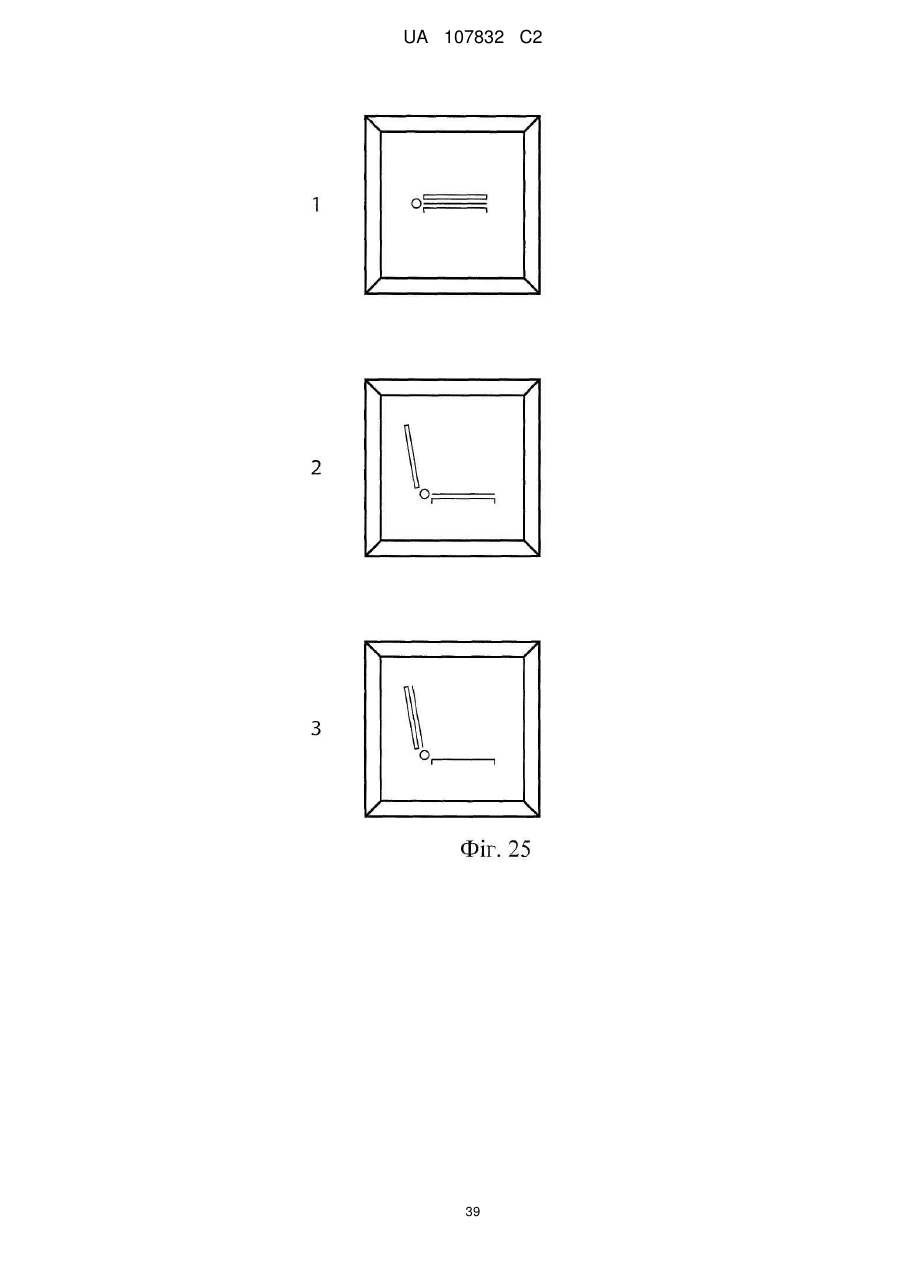

8. Підйомник за п. 1, який відрізняється тим, що керуючі перемикачі пристрою керування встановлені в один корпус з натискною кнопкою зливу чаші унітаза.

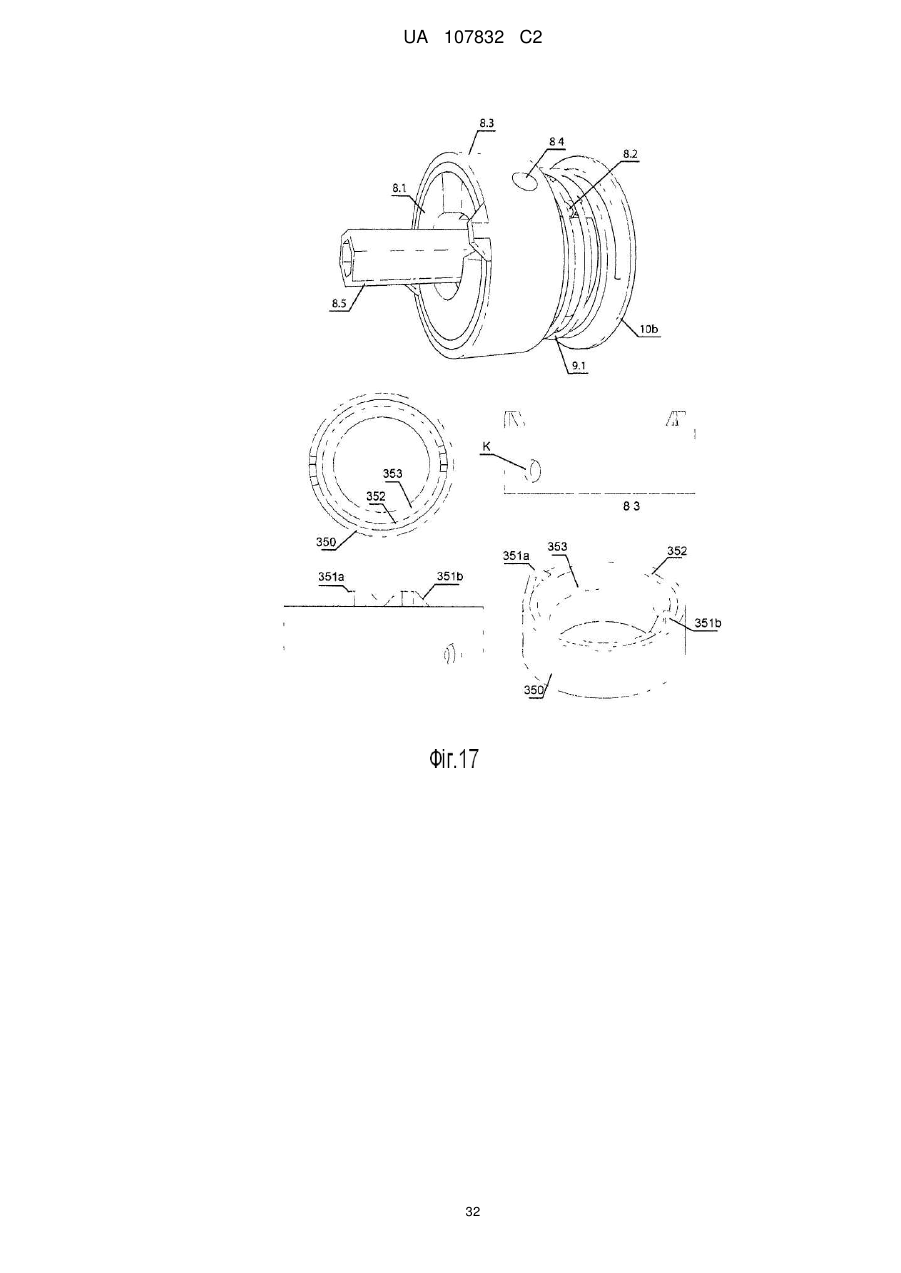

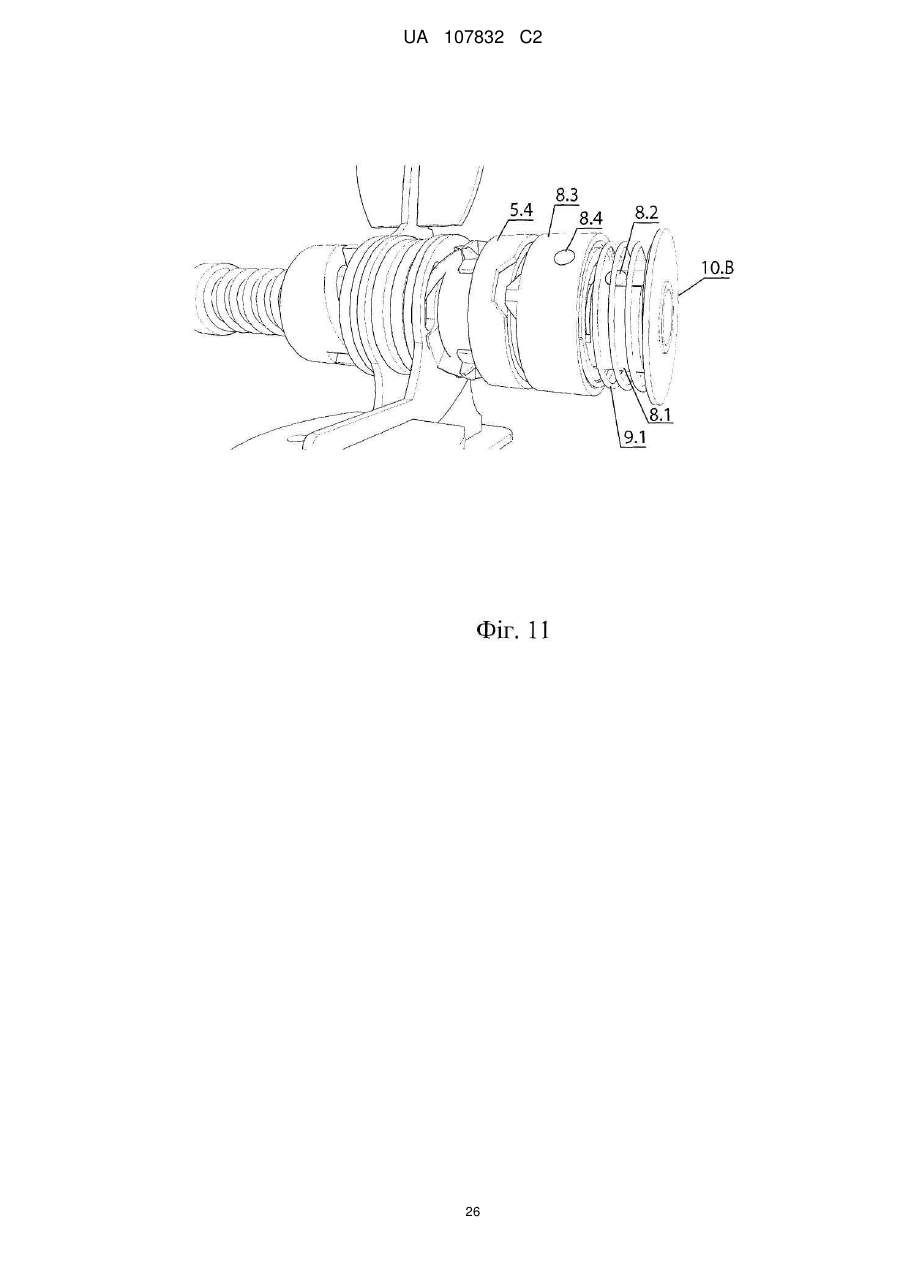

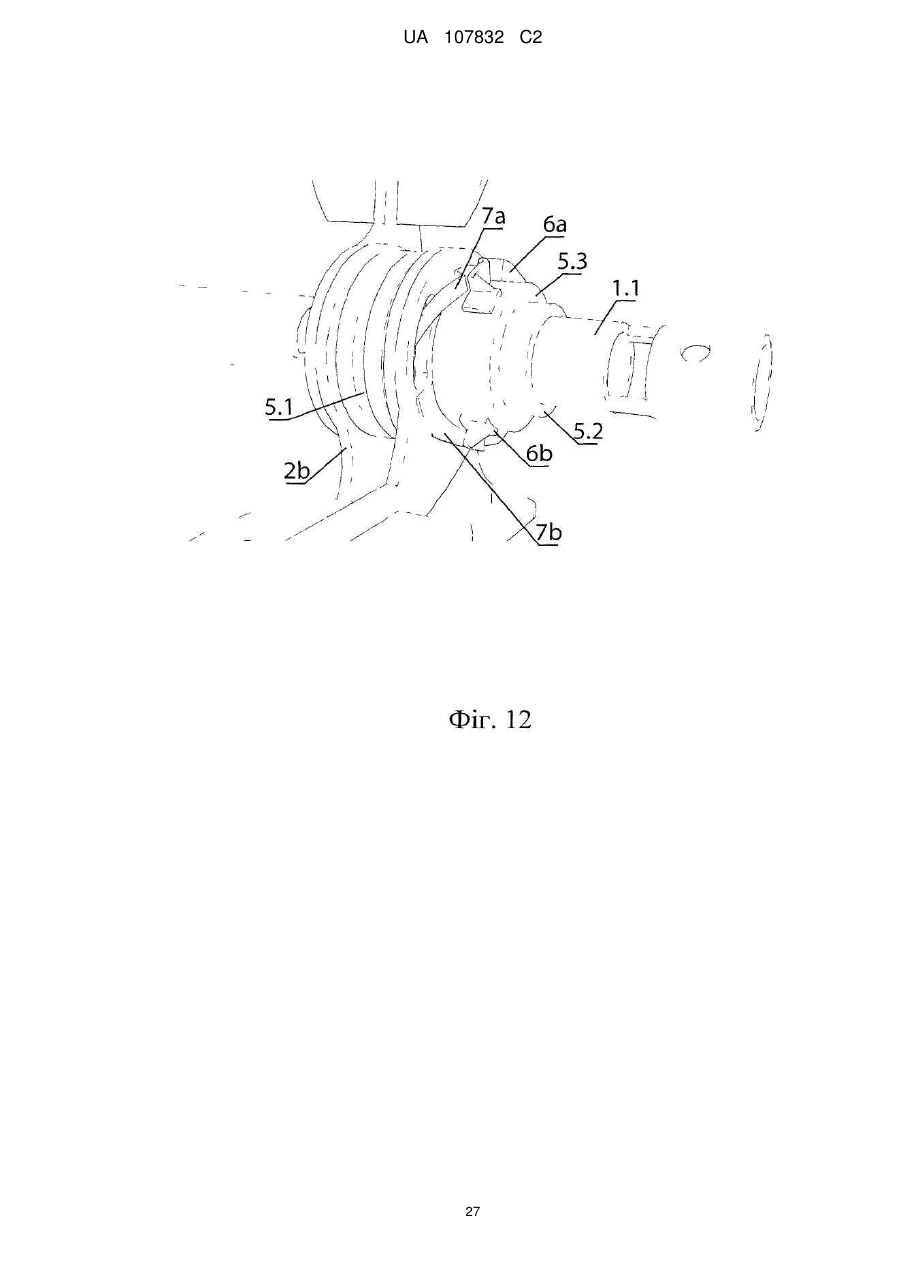

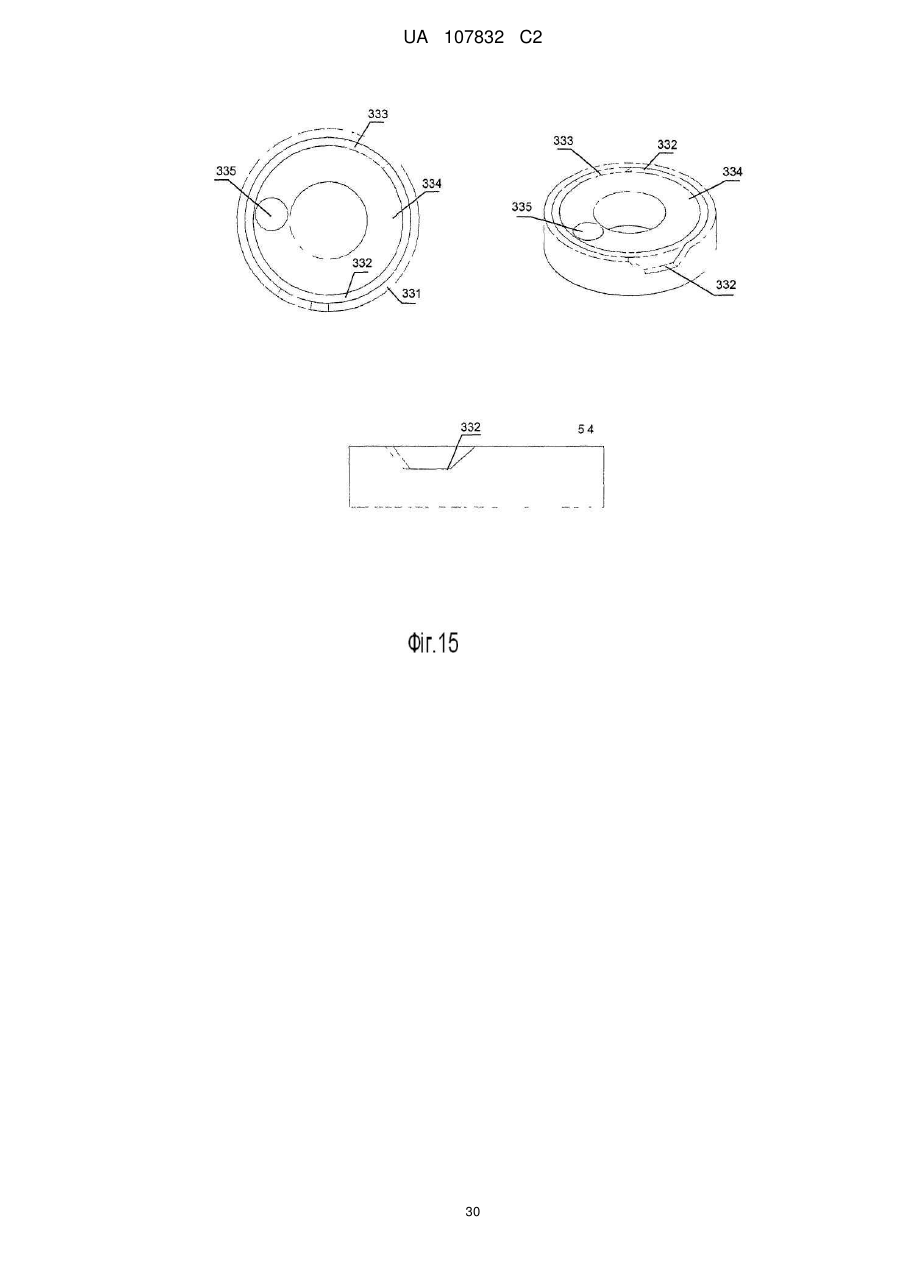

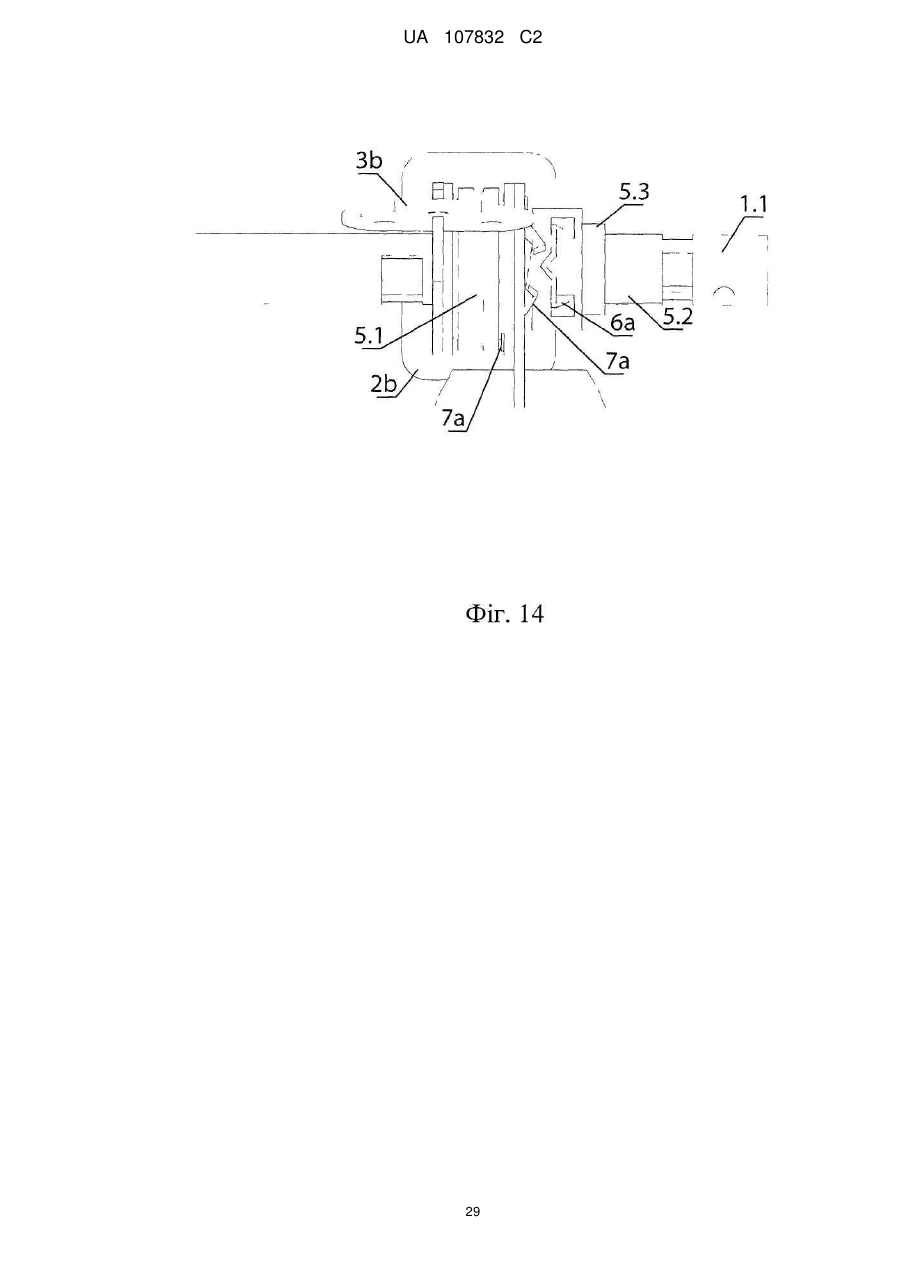

9. Підйомник за п. 1, який відрізняється тим, що поворотна втулка керуючого механізму (5.2), втулка керування заскочками (5.3) і ліве поворотне керуюче кільце (5.4) складають один конструктивний елемент.

10. Підйомник за п. 1, який відрізняється тим, що тяга лівої працюючої на стиск пружини (16.6) врівноважує вагу сидіння унітаза, прикріпленого до петель (4а) і (4b), тоді як тяга правої працюючої на стиск пружини (13.3) врівноважує вагу кришки унітаза, прикріпленої до петель (3а) і (3b).

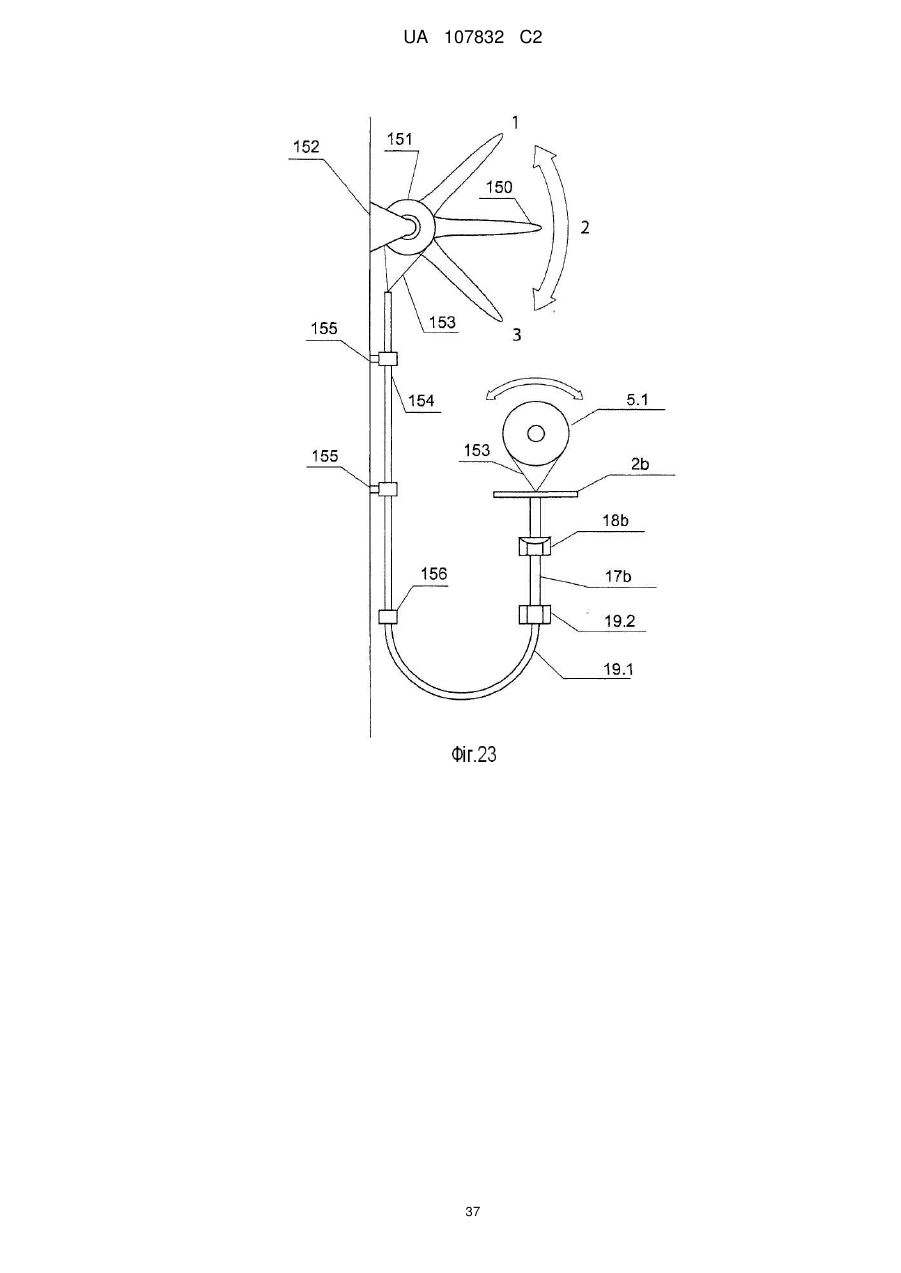

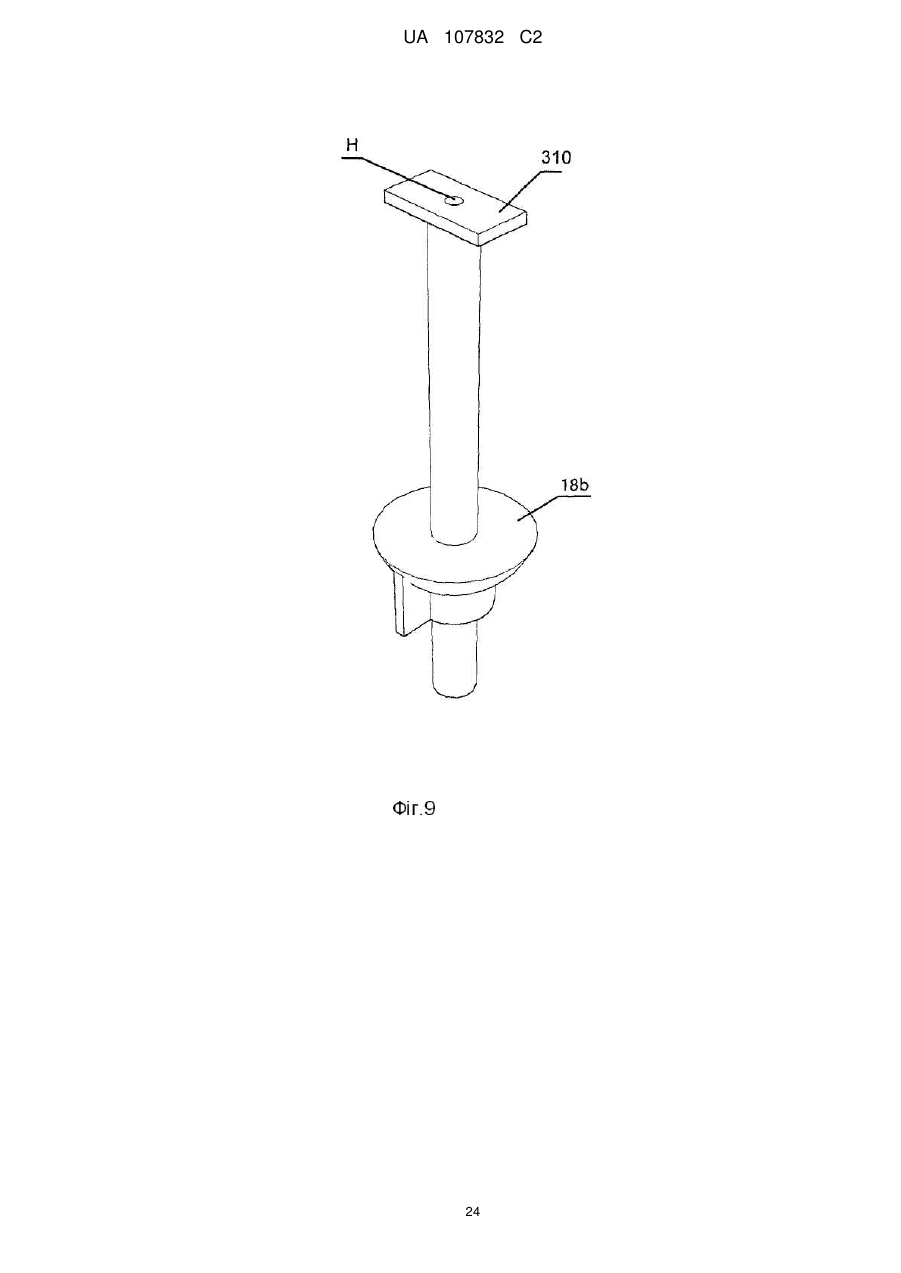

11. Підйомник за п. 1, який відрізняється тим, що між лівим (201) і правим (202) тримачами правого установного вушка (2b) на несучій трубі (1.1) чи на поворотній втулці (5.2) розміщений електродвигун, при цьому силовий кабель і/чи керуючий кабель пропущені через внутрішній отвір (H) кріпильного болта (17b).

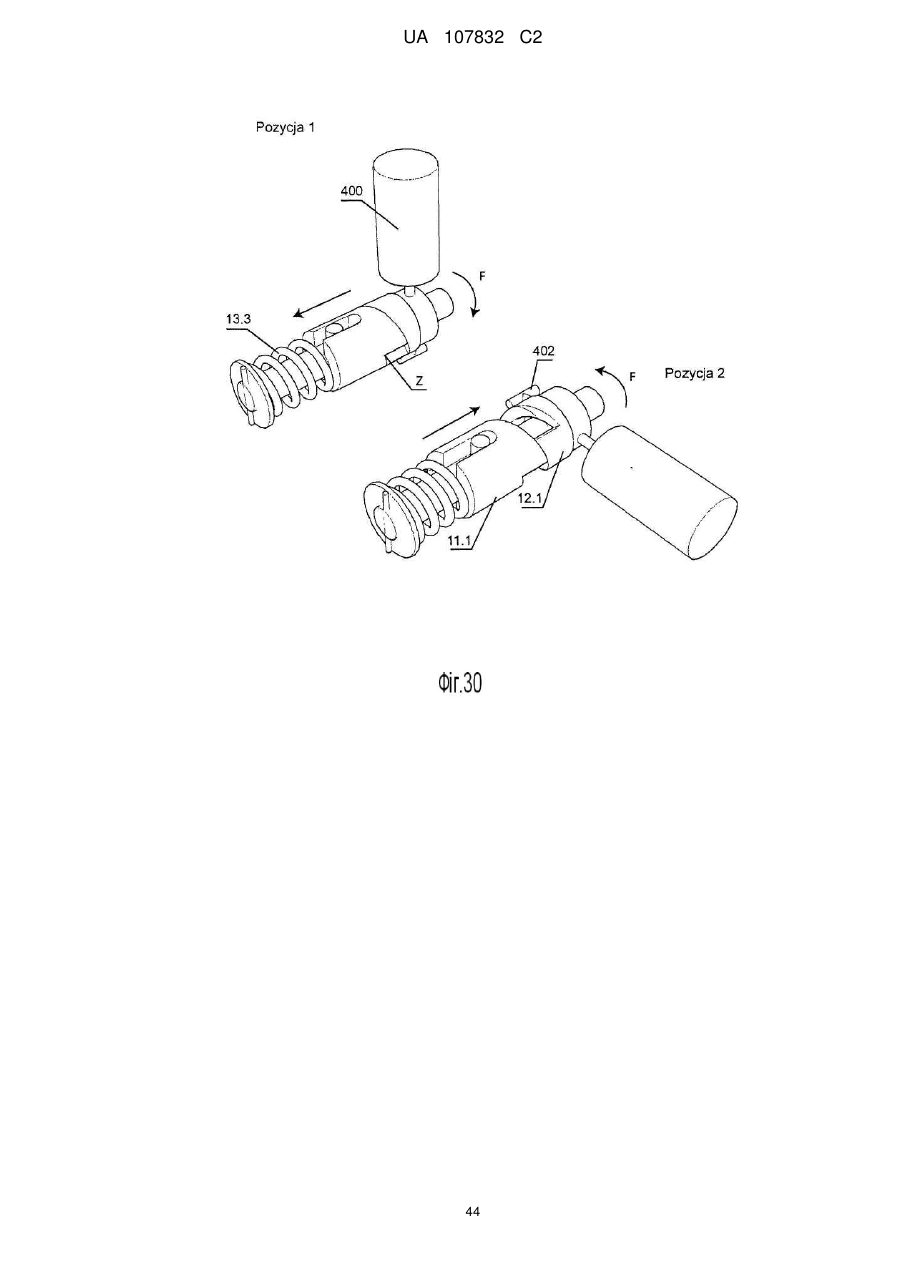

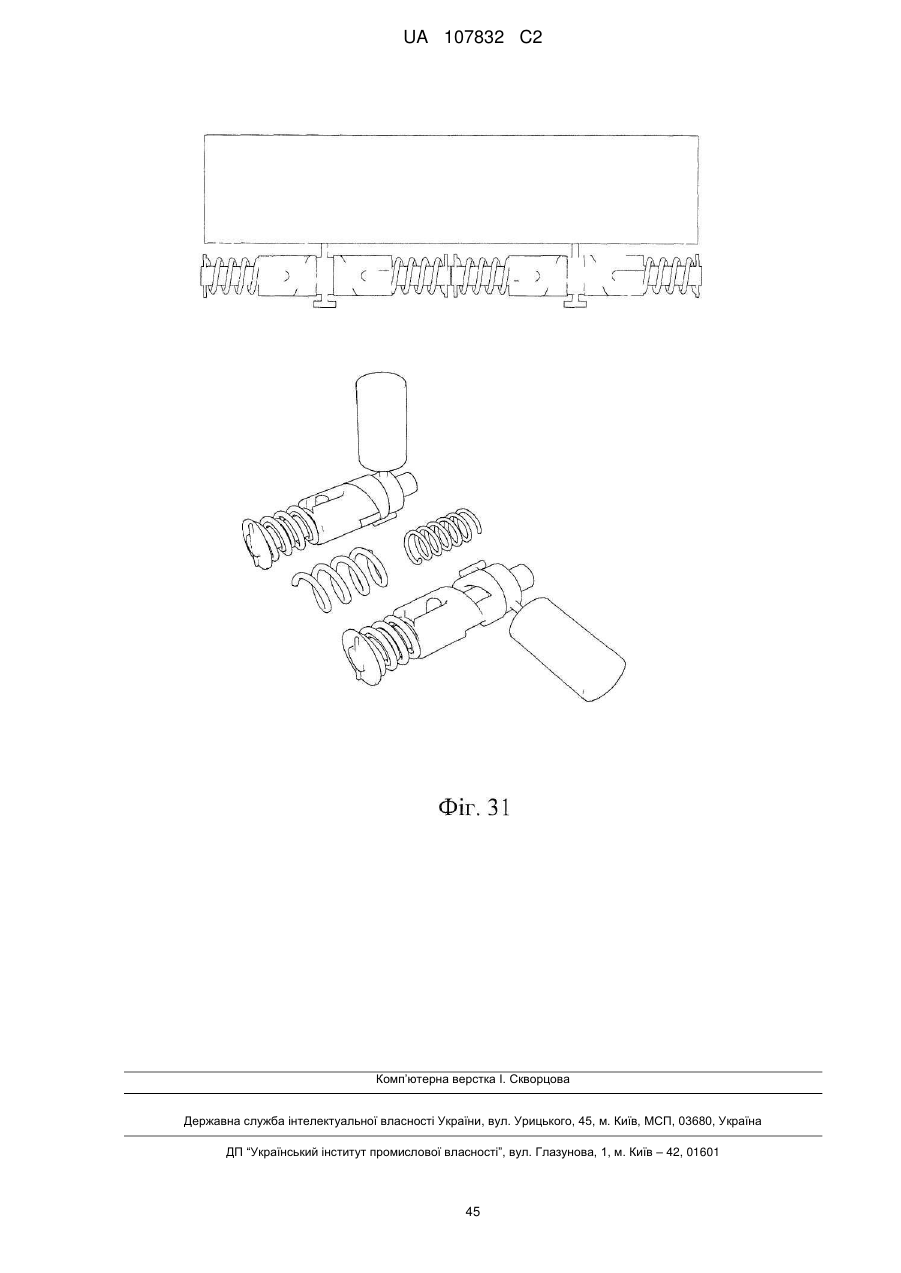

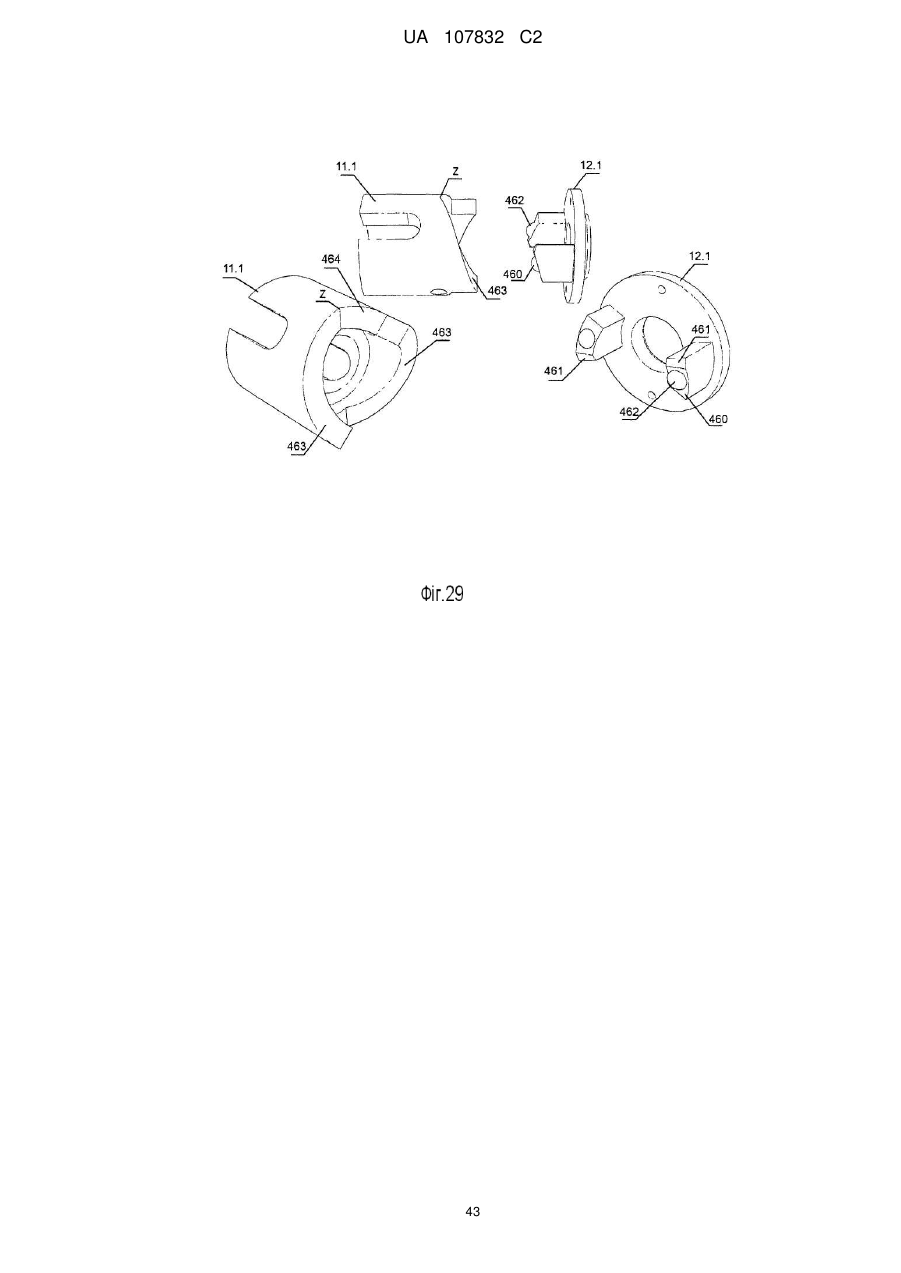

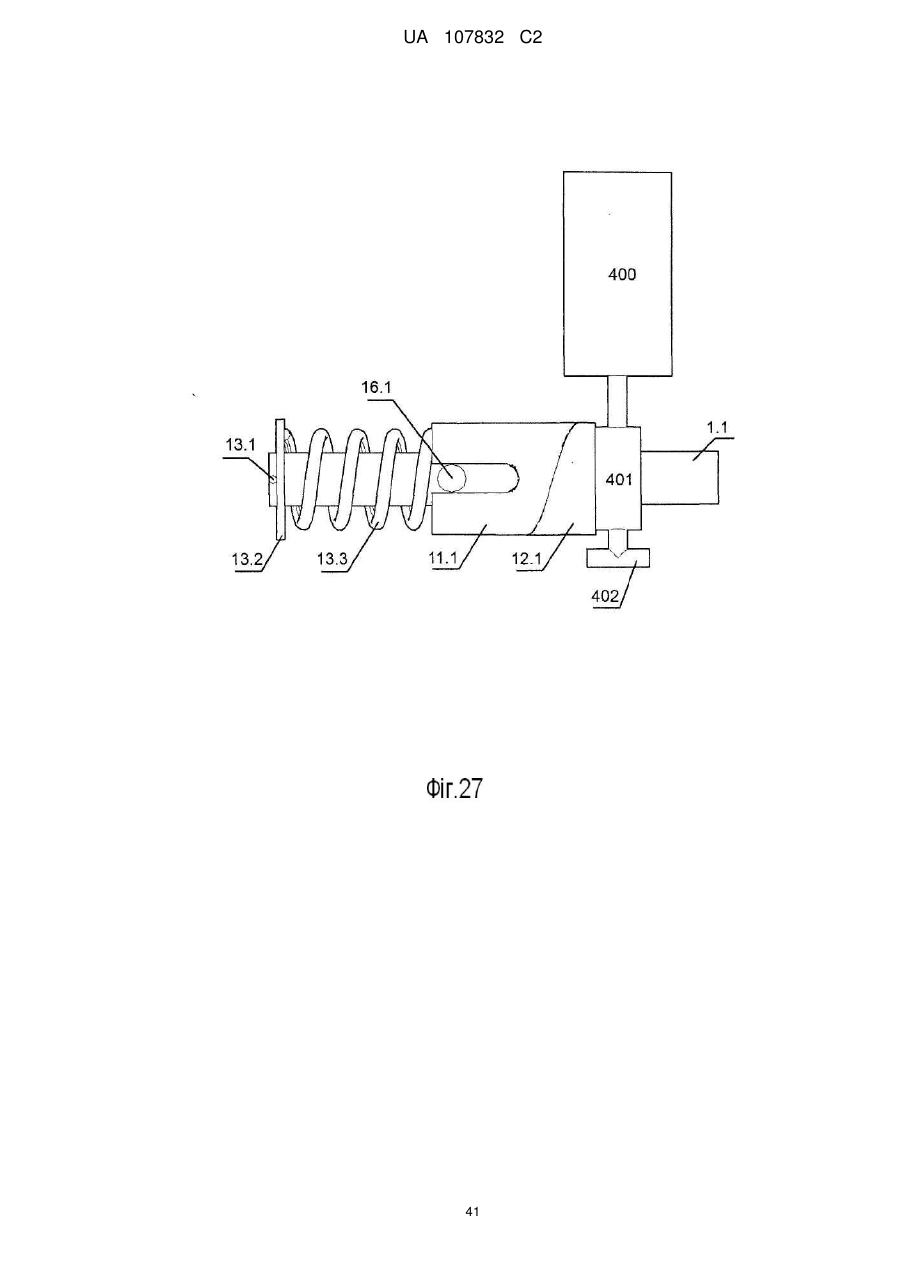

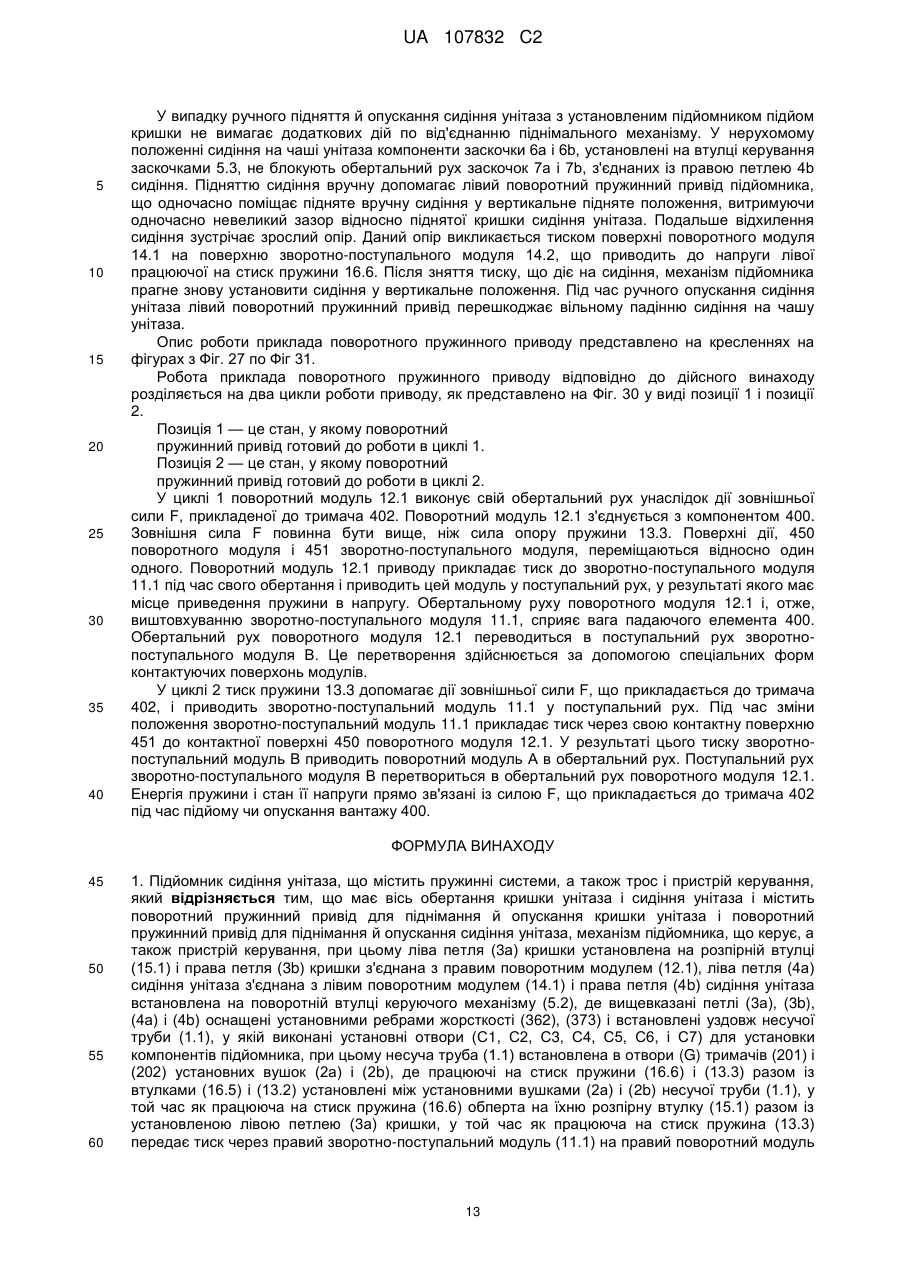

12. Поворотний пружинний привід, що складається з направляючої, на якій установлена пружина, з'єднана з тяговим компонентом, який відрізняється тим, що виконаний з поворотного модуля (12.1), зворотно-поступального модуля (11.1), щонайменше однієї працюючої на стиск пружини (13.3) чи щонайменше однієї працюючої на розтягання пружини (13.3), при цьому згадані компоненти встановлені на щонайменше один несучий елемент (1.1) чи розташовані усередині несучого елемента (1.1), у той час як згаданий несучий елемент (1.1) має довільний переріз, при цьому працююча на стиск пружина (13.3) чи працююча на розтягання пружина (13.3) з належним чином підібраними параметрами встановлена між точкою опори чи кріплення (13.2) і зворотно-поступальним модулем (11.1), у той час як зворотно-поступальний модуль (11.1) установлений з можливістю поступального руху на несучому елементі (1.1) чи усередині несучого елемента (1.1) і давить на поворотний модуль (12.1), де контактні поверхні (450) і (451) складають обопільну поверхню спеціальної форми, при цьому поворотний модуль (12.1) установлений з можливістю обертання на несучому елементі (1.1) і з'єднаний з елементом (401).

13. Поворотний привід за п. 12, який відрізняється тим, що усередині корпуса зворотно-поступального модуля (11.1) розташована напрямна упорного штифта, усередині якої розміщений упорний штифт (16.1), прикріплений до несучого елемента (1.1).

14. Поворотний привід за п. 12, який відрізняється тим, що несучий елемент (1.1) має круглий поперечний переріз.

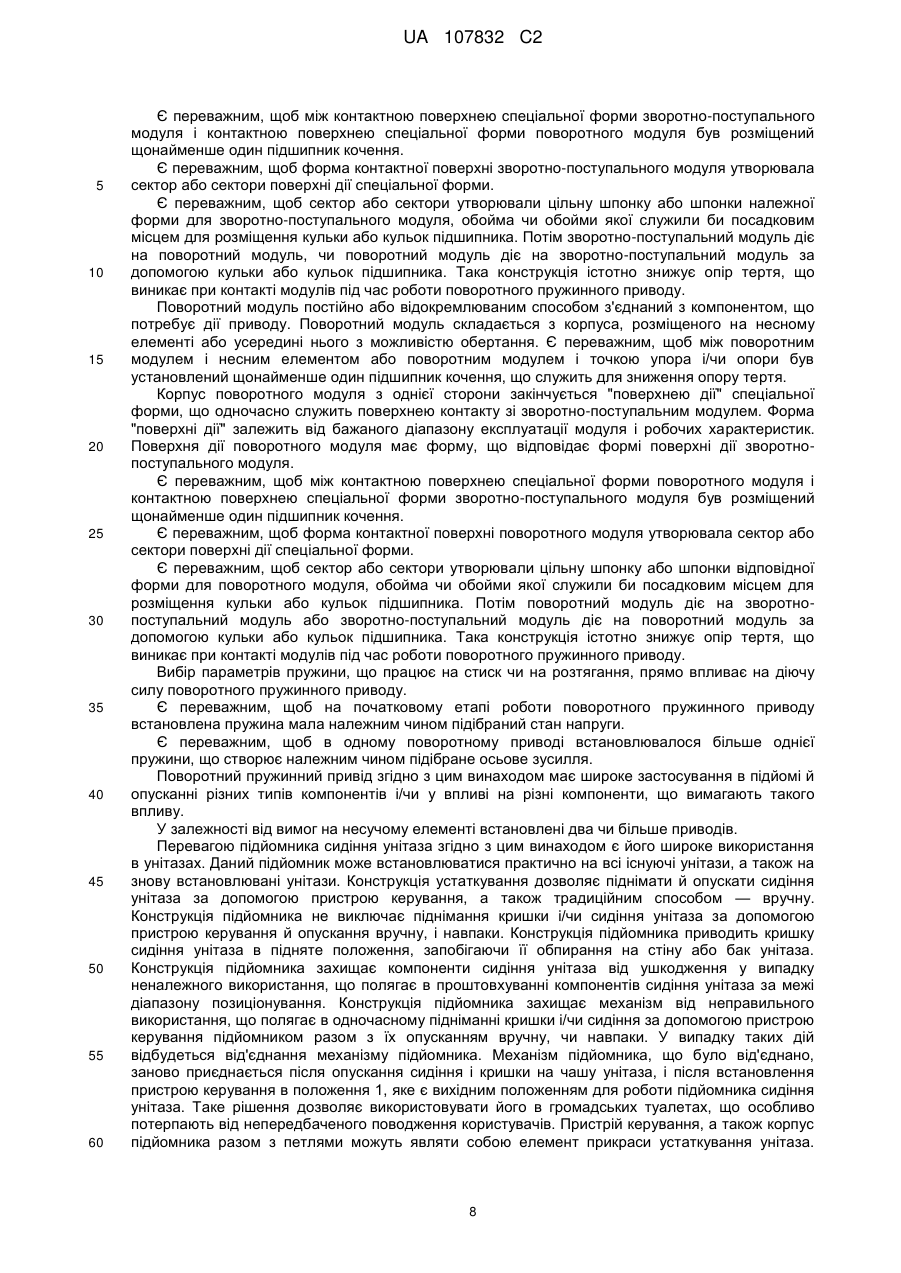

15. Поворотний привід за п. 12, який відрізняється тим, що між контактними поверхнями (450) і (451) установлений підшипник кочення.

16. Поворотний привід за пп. 12 і 15, який відрізняється тим, що форма контактної поверхні зворотно-поступального модуля чи форма контактної поверхні поворотного модуля утворює сектор чи сектори контактної поверхні особливої форми.

17. Поворотний привід за п. 12, який відрізняється тим, що між модулями (12.1) і (11.1) і несучим елементом (1.1) чи між модулями (12.1) і (11.1) і елементом підвіски і/або опори цих модулів установлений хоча б один підшипник кочення.

Текст

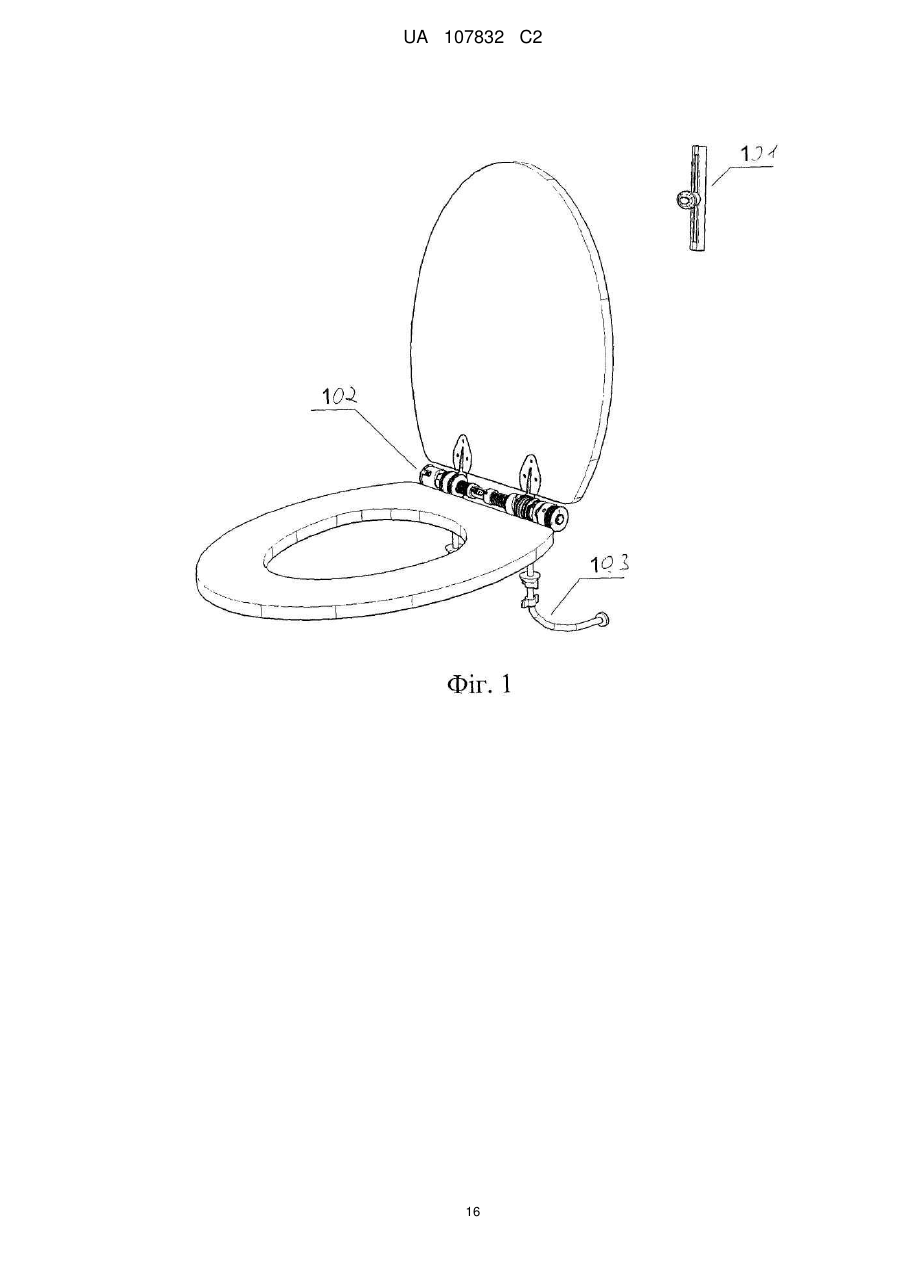

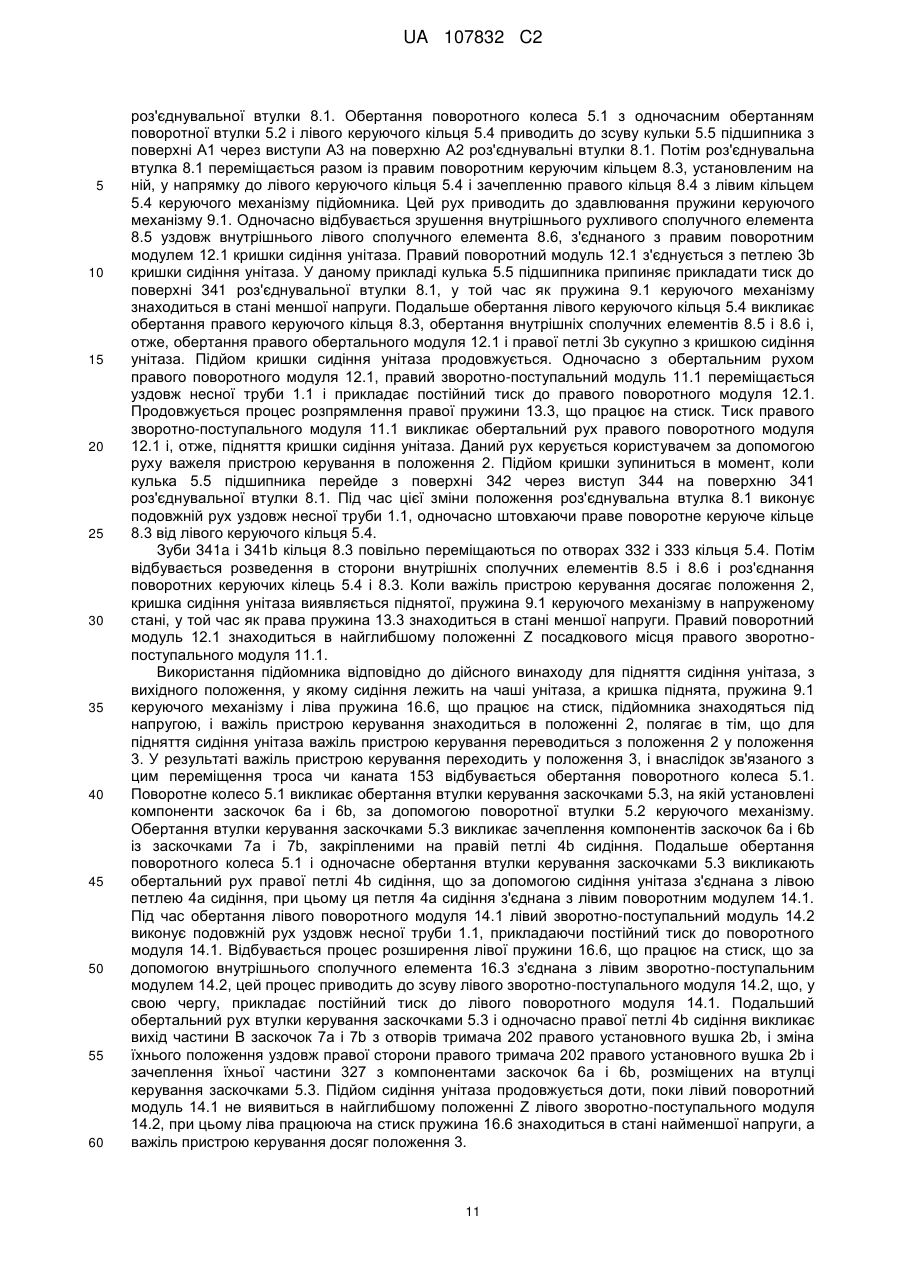

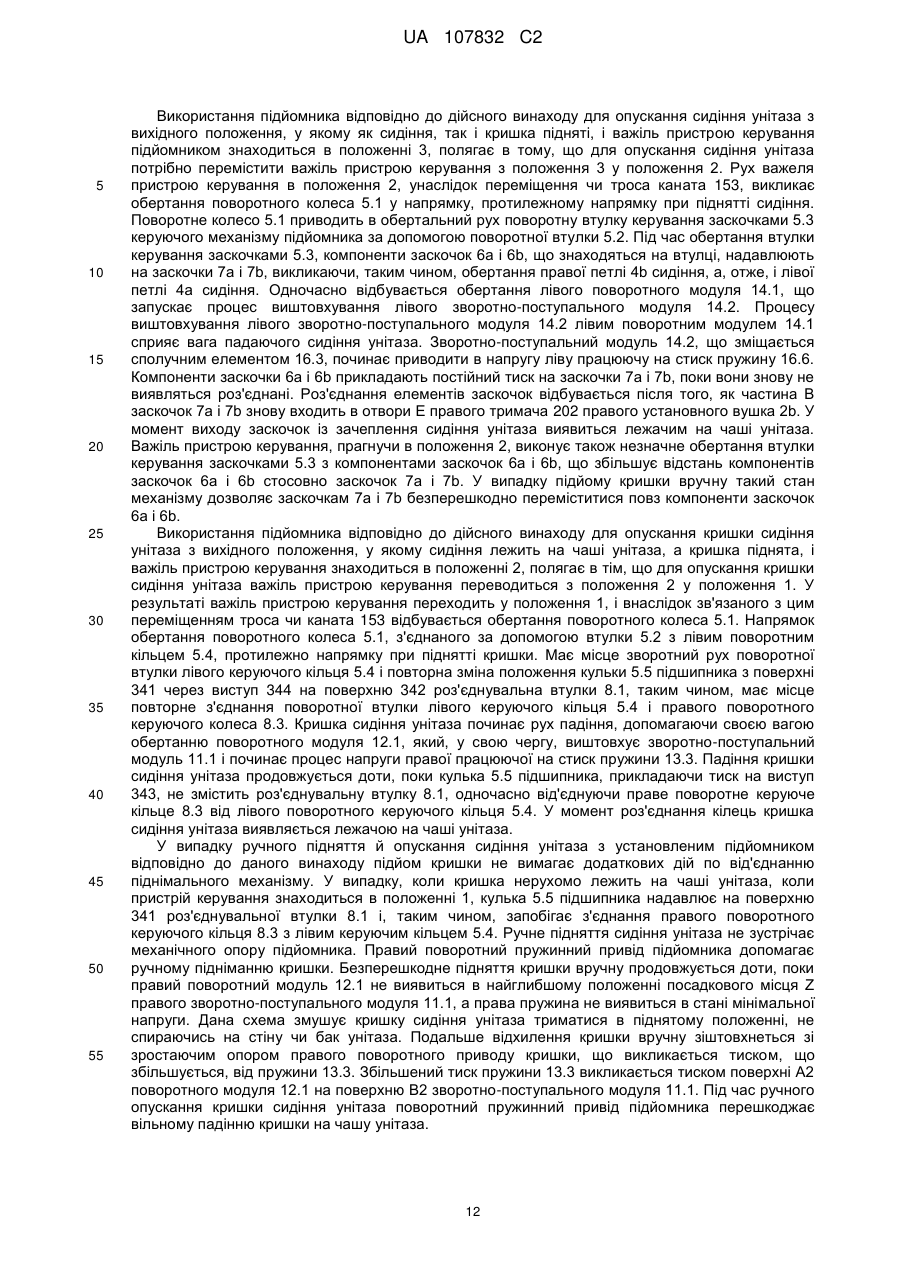

Реферат: Заявлений підйомник сидіння унітаза, установлений разом із сидінням унітаза на чашу унітаза, що дозволяє піднімати й опускати кришку унітаза і/чи сидіння унітаза за допомогою пристрою керування підйомником. При піднятті сидіння унітаза механізм пристрою керування сприяє підняттю його компонентів, а при їхньому опусканні, механізм запобігає їхнє падіння під власною вагою. Конструкція підйомника дозволяє позиціонувати сидіння унітаза в піднятому положенні, запобігаючи його обпирання об стіну чи бачок унітаза. У випадку неналежного використання, що полягає в піднятті компонентів сидіння унітаза за допомогою пристрою керування одночасно з їхнім опусканням традиційним способом (чи навпаки) відбудеться від'єднання механізму, що виключає його ушкодження. Підйомник сидіння унітаза складається з піднімального механізму, механізму, що керує, і пристрою керування. Заявлений поворотний пружинний привід складається з направляючої, на якій установлена пружина, з'єднана з тяговим компонентом. поворотний пружинний привід виконаний з поворотного модуля, зворотно-поступального модуля, щонайменше однієї працюючої на стиск пружини чи щонайменше однієї працюючої на розтягання пружини. UA 107832 C2 (12) UA 107832 C2 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 Предметом даного винаходу є підйомник для сидіння унітаза з поворотним пружинним приводом. Поворотний пружинний привід, встановлений у підйомнику сидіння унітаза, являє собою основний механізм піднімального устаткування кришки і сидіння унітаза. Згідно з цим винаходом підняття й опускання кришки унітаза за допомогою підйомника здійснюється без безпосереднього контакту руки користувача з кришкою або сидінням унітаза. Підйомник сидіння унітаза встановлюється разом із сидінням унітаза на чашу унітаза. Конкретними областями використання даного винаходу є переважно громадські туалети: в офісних приміщеннях, готелях, школах, лікарнях, на робочих місцях тощо; туалети в громадському транспорті: у залізничному, повітряному і морському транспорті, а також домашні туалети. Відомі підйомники для сидінь унітазів містять двигун, чий обертальний рух за допомогою механічних конструкцій зубчастих передач і собачок, використовується для піднімання сидіння і кришки сидіння унітаза. Також є відомими підйомники, сконструйовані у вигляді складних поворотних систем шківів, по яких переміщаються троси, окремо закріплені на сидінні унітаза й окремо – на кришці сидіння унітаза і на отворі чаші унітаза. Зовнішні троси роблять важким використання чаші унітаза. Крім того, вони часто пошкоджуються користувачами в громадських туалетах. З міжнародної заявки на винахід PCT/KR2009/003409 відомо автоматичний пристрій, що відкриває/закриває кришку сидіння унітаза. Даний пристрій установлюється між баком з водою і задньою частиною сидіння унітаза, що відігнута і пристосована за формою до пристрою. Пристрій оснащений двома пружинно-гідравлічними приводами. Пружинна частина приводу приводить у зворотно-поступальний рух шток поршня гідравлічного приводу. Стиснуте середовище гідравлічного приводу пускає в хід важіль для підйому сидіння унітаза і кришки сидіння унітаза. Затягування і вивільнення напруги пружини пружинного приводу виконується системою валів, через яку пропущений трос, постійно закріплений на одному з кінців пружинного пристрою. Недоліком даного пристрою є необхідність встановлення додаткового лотка для монтажу пристрою, а також необхідність використовувати сидіння унітаза особливої конструкції і належним чином відігнуті задні частини сидіння і кришки. З американської заявки на винахід US2008/0189843 є відомим сидіння унітаза, встановлене на чашу унітаза. Це сидіння піднімається за допомогою зовнішньої системи важелів, що приводить до дії петлі сидіння. Система важелів приводиться до дії ногою користувача за допомогою зовнішньої педалі, що приводить до дії систему важелів, яка піднімає сидіння унітаза. Зовнішня педаль установлена поруч з однієї зі сторін чаші унітаза. Недоліком цього винаходу є високий ризик ушкодження піднімального механізму сидіння унітаза зловмисними користувачами, а також можливість піднімати винятково лише сидіння унітаза. Є відомими різні типи пружинних приводів, що знаходять використання, особливо для примусового приведення до дії штоків поршнів гідравлічних приводів. Пружинний привід використовується в механізмі перекидання кузова підмітальної машини, що є відомим з польської патентної заявки № 131057. Цей привід складається з корпуса, штока поршня і пружини, і розміщається між двома рухливими тарілчастими пружинами, у той час як шток поршня приводу оснащений внутрішнім ведучим елементом у вигляді нижньої тарілчастої пружини і зовнішнім ведучим елементом у вигляді верхньої тарілчастої пружини. На корпусі приводу встановлені додаткові обмежувачі зовнішнього положення верхньої і нижньої тарілки. Верхня тарілка пружини посаджена з можливістю ковзання на шток поршня, у той час як нижня тарілка пружини посаджена з можливістю ковзання в корпус. З польської патентної заявки № 160550 відомий привід з поворотною пружиною, оснащений оправленням, закріпленим на нижній частині приводу й одночасно розташованим усередині штока порожнього поршня. На оправленні встановлена працююча на стиск пружина, що одним кінцем приєднана до зовнішньої манжети на кінці оправлення, одночасно розташовуючись впритул з кільцем, розташованим на вхідному осьовому отворі штока поршня. З польського патенту № 160624 є відомим тягловий привід однобічної дії. Цей привід оснащений двома поворотними пружинами, що працюють на стиск, установленими на шток поршня за межами приводу. Направляюча пружина закріплена на штоку поршня так, що має можливість переміщатися. Напрямна пружини має форму тонкостінної втулки, з одного боку оснащеної зовнішньою манжетою, а з іншого боку — внутрішньою манжетою, і встановленої на штоку поршня з можливістю ковзання. Усі ці відомі приводи можуть працювати тільки в напрямку лінійного руху штока поршня. Є відомими різні гідравлічні приводи, у яких прямолінійний рух штока поршня перетворюється в обертальний рух за допомогою складного механічного устаткування. З польської заявки на патент № 195117 є відомим гідравлічний привід з обертальним рухом. 1 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 Даний привід, що складається з корпуса, декількох кришок і вала, створює робочу камеру, розділену перемичками на відсіки. Бічні поверхні таких відсіків являють собою упорні пластини, що примикають до гнучких кілець. Гнучкі кільця розташовані між упорними пластинами і внутрішніми поверхнями кришок. Робоче середовище приводу подається у відсік під високим тиском, заповнює його, і отриманий на рухливу перемичку тиск повертає вал у належному напрямку за допомогою напрямних. Одержання обертального руху у всіх відомих рішеннях приводів, що працюють у зворотнопоступальному режимі, або є неможливим, або пов'язано з необхідністю у вкрай складному, дорогому додатковому гідромеханічному устаткуванні. Згідно з цим винаходом підйомник сидіння унітаза являє собою механічну конструкцію, що складається з механізму підйому й опускання кришки сидіння унітаза і сидіння унітаза, керуючого механізму і пристрою керування. Користувач унітаза, що приводить до дії підйомник сидіння унітаза, керує заданим положенням кришки сидіння унітаза і сидіння унітаза, запускаючи відповідні функції пристрою керування. Пристрій керування запускає керуючий механізм, контролюючи його роботу. Роботі керуючого механізму сприяє механізм підйому й опускання, що складається з двох поворотних пружинних приводів. Підйомник сидіння унітаза виготовлений з несної труби, встановленої в отвори двох установних вушок підйомника. На несній трубі, а також на сполучних елементах, розташованих усередині несної труби, встановлюються пристосовані один до одного піднімальні механізми. Несна труба також містить поворотні осі двох петель сидіння і двох петель кришки сидіння унітаза. На несній трубі встановлені два поворотних модулі, два модулі зворотно-поступального руху і дві пружини з обраним належним чином осьовим зусиллям. Установлені модулі і пружини утворюють два поворотних пружинних приводи: лівий для примусового підйому й опускання сидіння унітаза, правий для примусового підйому й опускання кришки сидіння унітаза. Також на несну трубу встановлений керуючий механізм для позиціонування кришки унітаза. Установні вушка, ліве та праве, є несними компонентами приводу. Кожне з установних вушок має основу, до якої належним чином кріпляться лівий і правий тримачі. Кожний із тримачів лівого установного вушка оснащений отвором певного діаметра для розташування у відповідному отворі несної труби. Кожний із тримачів лівого установного вушка встановлюється на несну трубу. З зовнішніх сторін кожного з тримачів установних вушок примикають відповідні петлі кришки сидіння і сидіння унітаза. Права і ліва петля кришки, а також права і ліва петлі сидіння з'єднують підйомник сидіння унітаза з кришкою і сидінням унітаза. Несна труба підйомника має кілька монтажних отворів і вирізів різної форми. З лівої сторони підйомника на несній трубі встановлені парні модулі — лівий зворотно-поступальний і лівий поворотний. Лівий зворотно-поступальний модуль для з'єднаного з пружиною лівого елемента підйомника розташований усередині несної труби з її лівої сторони. Цей сполучний елемент з'єднується з лівим зворотно-поступальним модулем за допомогою установного пальця. Цей палець проходить крізь виріз відповідної форми в несній трубі, забезпечуючи безперешкодний зворотно-поступальний рух. Внутрішній сполучний елемент кріпиться до іншої сторони втулки лівої пружини підйомника за допомогою пальця, що проходить крізь виріз відповідної форми в несній трубі. Корпус лівого зворотно-поступального модуля оснащений направляючою для упорного штифта з лівої сторони. Упорний штифт прикріплений до несної труби і розташовується усередині цієї направляючої. Упорний штифт лівого зворотно-поступального модуля дозволяє лівому зворотно-поступальному модулю виконувати винятково ковзний рух уздовж осі несної труби. Даний штифт захищає зворотно-поступальний модуль від здійснення обертального руху відносно несної труби. Стосовно даного винаходу є переважним, щоб на упорному штифті був розміщений щонайменше один підшипник кочення з належними роликовими елементами. Переважно, щоб даний підшипник був голчастим підшипником. Метою підшипників є зведення до мінімуму опору тертя, що існує між штифтом і стінками напрямної штифта зворотно-поступального модуля. Лівий зворотно-поступальний модуль контактує з лівим поворотним модулем підйомника по контактній поверхні особливої форми. Контактні поверхні цих модулів утворюють "поверхні дії". Форма поверхні дії лівого зворотно-поступального модуля має форму, що відповідає поверхні дії лівого поворотного модуля. Є переважним, щоб між контактними поверхнями лівого зворотно-поступального модуля і лівого поворотного модуля був поміщений обраний належним чином підшипник кочення. 2 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 Є переважним, щоб форма контактної поверхні лівого зворотно-поступального модуля утворювала сектор або сектори поверхні дії спеціальної форми. Є переважним, щоб сектор або сектори утворювали цільну шпонку або шпонки належної форми для лівого зворотно-поступального модуля, обойма або обойми якої служили би посадковим місцем для розміщення кульки або кульок підшипника. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи підйомника. Лівий поворотний модуль, є встановленим на несну трубу з можливістю обертання. Лівий поворотний модуль має "поверхню дії" зі своєї лівої сторони, що являє собою поверхню контакту зі зворотно-поступальним модулем. Форма поверхні дії лівого поворотного модуля має форму, що відповідає поверхні дії лівого зворотно-поступального модуля. Є переважним, щоб форма контактної поверхні лівого поворотного модуля утворювала сектор або сектори поверхні дії спеціальної форми. Є переважним, щоб обойма або обойми, що виступають як посадкове місце для кульки або кульок підшипника, розташовувалися на цільній шпонці або шпонках відповідної форми для лівого поворотного модуля, у точці контакту з лівим зворотно-поступальним модулем. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи підйомника. Лівий поворотний модуль закінчується з правої сторони манжетою, з виступаючим назовні кільцем для розміщення лівої петлі сидіння унітаза. Лівий поворотний модуль, об'єднаний з лівою петлею сидіння, установлюється на несній трубі з можливістю обертання. Ліва петля сидіння розташовується поруч із зовнішньою стороною лівого тримача лівого установного вушка підйомника. Ліва петля сидіння з'єднується з правою петлею сидіння за допомогою сидіння унітаза. З'єднання петель сидіння із сидінням унітаза здійснюється за допомогою монтажних гвинтів або в інший довільний спосіб. Є переважним, щоб петлі сидіння оснащувалися установними ребрами жорсткості з метою додання твердості з'єднанню петель із сидінням унітаза. Установні ребра жорсткості петель сидіння встановлюються на шпонки відповідної форми, виконані на цьому кінці сидіння унітаза. Є переважним, щоб поворотний важіль петлі сидіння мав отвори для розміщення в них кульок підшипників. Таке рішення мінімізує опір тертя, що існує між лівою петлею сидіння і лівим тримачем лівого установного вушка. Розпірна втулка примикає до зовнішньої сторони правого тримача лівого установного вушка. Розпірна втулка складається з двох кілець різного діаметра і встановлюється на несну трубу. Ліва петля кришки встановлюється на ліве кільце розпірної втулки з можливістю обертання. Праве кільце розпірної втулки, діаметр якого більше діаметра лівого кільця, захищає ліву петлю кришки від впливу працюючої на стиск лівої пружини, що спирається прямо на праву сторону правого кільця розпірної втулки. У такому рішенні працююча на стиск ліва пружина спирається на правий тримач лівого установного вушка через розпірну втулку. Ліва пружина підйомника, встановлена на несній трубі, з'єднується з лівою втулкою пружини з її протилежної сторони і прикладає тиск на цю втулку. Даний тиск передається на лівий зворотно-поступальний модуль підйомника через втулку, з'єднану пальцем зі сполучним елементом, розміщеним усередині несної труби. Працююча на стиск ліва пружина тягне лівий зворотно-поступальний модуль за допомогою внутрішнього сполучного елемента. Лівий зворотно-поступальний модуль прикладає тиск до поверхні дії лівого поворотного модуля через свою поверхню дії. Цей тиск викликає обертальний рух лівого поворотного модуля відносно несної труби. Лівий зворотнопоступальний модуль, лівий поворотний модуль і працююча на стиск ліва пружина разом із внутрішнім сполучним елементом складають лівий поворотний пружинний привід механізму підйому й опускання сидіння унітаза. Ліва петля кришки з'єднується з правою петлею кришки за допомогою кришки сидіння унітаза. З'єднання петель із кришкою сидіння унітаза здійснюється за допомогою монтажних гвинтів або в інший довільний спосіб. Є переважним, щоб петлі кришки оснащувалися установними ребрами жорсткості з метою додання твердості з'єднанню петель із кришкою сидіння унітаза. Установні ребра жорсткості петель кришки встановлюються на шпонки відповідної форми, виконані на цьому кінці кришки сидіння унітаза. У центральній частині несної труби, між установними вушками, встановлена і закріплена на несній трубі упорна втулка правої пружини підйомника. Упорна втулка правої пружини закріплюється в несній трубі за допомогою установного пальця. Один з кінців працюючої на 3 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 стиск пружини постійним образом закріплений на правій стороні упорної втулки. Дане закріплення перешкоджає обертанню правої працюючої на стиск пружини відносно несної труби. Протилежний кінець правої працюючої на стиск пружини постійним образом закріплений на лівій зовнішній стінці правого зворотно-поступального модуля підйомника. Постійне закріплення правої працюючої на стиск пружини на упорній втулці і на правому зворотнопоступальному модулі захищає правий зворотно-поступальний модуль від обертання відносно несної труби. Якщо твердість на крутіння пружини дозволяє правому зворотно-поступальному модулю робити обертальний рух до того ступеня, що таке обертання негативне вплине на роботу системи, корпус правого зворотно-поступального модуля повинний оснащуватися напрямною для упорного штифта. Упорний штифт прикріплений до несної трубі і розташовується усередині цієї напрямної. Упорний штифт виключає можливість обертання правого зворотно-поступального модуля. Правий зворотно-поступальний модуль контактує з правим поворотним модулем підйомника по контактній поверхні особливої форми. Контактні поверхні цих модулів утворюють "поверхні дії". Поверхня дії правого зворотно-поступального модуля має форму, що відповідає формі поверхні дії правого поворотного модуля. Є переважним, щоб між контактними поверхнями правого зворотно-поступального модуля і правого поворотного модуля був поміщений обраний належним чином підшипник кочення. Є переважним, щоб форма контактної поверхні правого зворотно-поступального модуля утворювала сектор або сектори поверхні дії спеціальної форми. Є переважним, щоб сектор або сектори утворювали цільну шпонку або шпонки належної форми для правого зворотно-поступального модуля, обойма або обойми якої служили би посадковим місцем для розміщення кульки або кульок підшипника. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи підйомника. Правий поворотний модуль посаджений на несну трубу з можливістю обертання. Правий поворотний модуль має "поверхню дії" зі своєї лівої сторони, що являє собою поверхню контакту зі зворотно-поступальним модулем. Поверхня дії правого поворотного модуля має форму, що відповідає формі поверхні дії правого зворотно-поступального модуля. Є переважним, щоб форма правого поворотного модуля складала сектор або сектори поверхні дії особливої форми, що були би поверхнею контакту з правим зворотно-поступальним модулем. Є переважним, щоб обойма чи обойми, що виступають як посадкове місце для кульки (чи кульок) підшипника, розташовувалася (чи розташовувалися) на цільній шпонці або шпонках відповідної форми для правого поворотного модуля, у точці контакту з правим зворотнопоступальним модулем. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи підйомника. Права працююча на стиск пружина прикладає тиск до правого зворотно-поступального модуля. Даний тиск викликає обертальний рух правого зворотно-поступального модуля щодо несної труби за допомогою контактної поверхні особливої форми цих модулів. Правий поворотний модуль, правий зворотно-поступальний модуль і права працююча на стиск пружина утворюють правий пружинний привід механізму підйому й опускання кришки сидіння унітаза. Правий поворотний модуль закінчується з правої сторони манжетою, з виступаючим назовні кільцем для розміщення правої петлі кришки. Правий поворотний модуль, об'єднаний із правою петлею кришки, установлюється на несній трубі з можливістю обертання. Права петля кришки розташовується поруч із зовнішньою стороною лівого тримача правого установного вушка підйомника. Є переважним, щоб поворотний важіль петлі кришки мав отвори для розміщення в них кульок підшипників. Таке рішення мінімізує опір тертя, що існує між правою петлею кришки і лівим тримачем правого установного вушка. Лівий тримач правого установного вушка з'єднується з несною трубою через центральний установний отвір. Керуючий механізм підйомника сидіння унітаза встановлений із правої сторони підйомника сидіння унітаза. Керуючий механізм складається з поворотного колеса, поворотної втулки керуючого механізму, втулки керування заскочками, заскочок належної форми, двох поворотних керуючих кілець, роз'єднувальної втулки, що роз'єднує керуючі кільця, яка працює на стиск пружини, упорного кільця пружини, а також двох сполучних елементів, розташованих усередині несної труби. Керуючий механізм приводиться до дії пристроєм керування підйомника. Вибір належної функції пристрою керування приводить до зсуву троса чи каната з одночасним обертанням поворотного колеса керуючого механізму. Поворотне колесо керуючого механізму, роблячи обертальний рух у належному напрямку, передає обрану робочу функцію на 4 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 компоненти керуючого механізму підйомника. Поворотне колесо розташоване між тримачами правого установного вушка і прикріплено в поворотній муфті, установленої на несну трубу. У правого установного вушка маються два тримачі — лівий і правий. Лівий тримач правого установного вушка оснащено отвором для розміщення в ньому несної труби. Правий тримач правого установного вушка оснащений центральним отвором такого діаметра, що забезпечує вільне обертання поворотної муфти, установленої на несній трубі. У правому тримачі правого установного вушка підйомника маються два отвори належної форми, що служать для розміщення кінчиків компонентів заскочок керуючого механізму. Поворотна втулка керуючого пристрою, встановлена на несній трубі з можливістю обертання, з'єднується з поворотним колесом з лівої сторони, а з правої сторони вона закінчується лівим поворотним керуючим кільцем. Поруч із правим установним вушком на поворотній втулці керуючого механізму встановлена права петля сидіння унітаза. Компоненти заскочки керуючого механізму встановлені з правої сторони важеля правої петлі сидіння. Важіль правої петлі сидіння унітаза відрізняється двома отворами належної форми для розміщення кінчиків компонентів заскочок. Коли сидіння лежить на чаші унітаза, отвори для розміщення кінчиків компонентів заскочок на правій петлі сидіння, а також отвори для розміщення кінчиків компонента заскочки правого установного вушка збігаються щонайменше у своїй частині, таким чином, створюючи зазор для розміщення кінчиків компонентів заскочок, установлених на правій петлі сидіння унітаза. Поруч із правою стороною правої петлі сидіння на поворотній втулці керуючого механізму встановлена втулка керування заскочками. Компоненти заскочок керуючого механізму встановлені на корпусі втулки керування заскочками. Компоненти заскочок, встановлені на цій втулці, взаємодіють з компонентами заскочок, встановленими на правій стороні правої петлі сидіння. У випадку, коли сидіння унітаза лежить на чаші унітаза, кінчики заскочок, установлених на правій стороні правої петлі сидіння, проходять через отвори, розташовані на периферії правої петлі сидіння і встановлені в отворах по периферії правого тримача правого установного вушка. Підняття сидіння за допомогою пристрою керування викликає зачеплення заскочок внаслідок обертання втулки керування. Подальший обертальний рух втулки керування заскочками передає обертальний рух поворотної втулки через зачеплення заскочок на праву петлю сидіння, що приводить до підняття сидіння унітаза. Під час підняття сидіння унітаза кінчики заскочок виходять з отворів правого тримача правого установного вушка і рухаються по периферії правої поверхні правого тримача установного вушка і, отже, компоненти заскочок, установлені на правій петлі сидіння, змінюють своє положення відносно компонентів заскочок, установлених на поверхні втулки керування заскочками. Під час підняття чи опускання сидіння унітаза за допомогою пристрою керування компоненти заскочок керуючої втулки і заскочки, установлені на правій петлі сидіння, взаємно впливають один на одного. Для цілей цього винаходу є переважним, щоб компоненти заскочок керування сидінням унітаза були виготовлені з еластичного матеріалу. Якщо сидіння унітаза піднімається вручну, заскочка, установлена на поверхні петлі, піде повз заскочку, установлену на втулці керування заскочками, дозволяючи, таким чином, піднімати сидіння вручну. З правої сторони втулки керування заскочками мається ліве поворотне кільце, що керує підйомом і опусканням кришки сидіння унітаза, встановлене на поворотній втулці керуючого механізму. На зовнішній поверхні з правої сторони поворотного керуючого кільця розміщені два вирізи належної форми. Ці вирізи розміщені на різних рівнях, на протилежних сторонах діаметра. На правій зовнішній стінці лівого поворотного керуючого кільця також розміщається обойма для кульки підшипника. Переважно, щоб поворотна втулка керуючого механізму, втулка керування заскочками і ліве поворотне керуюче кільце складали один конструктивний елемент. Втулка, що роз'єднує кільця, які керують рухом кришки сидіння унітаза, установлена з можливістю поступального руху на несній трубі з правої сторони від лівого поворотного керуючого кільця. Роз'єднувальна втулка закінчується ліворуч манжетою відповідної форми. З лівої сторони цієї манжети виконане поглиблення відповідної форми на частині її поверхні, при цьому по обидва боки цього поглиблення маються нахилені виступи. Це поглиблення складає частину доріжки кочення кульки підшипника, встановленого в правій зовнішній стінці лівого поворотного кільця, що керує підняттям і опусканням кришки сидіння унітаза. Втулка, що роз'єднує керуючі кільця, у центральній частині має вирізи належної форми, що дозволяють переміщатися пальцю, який з'єднує праве поворотне кільце, що керує підняттям і 5 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 опусканням кришки сидіння унітаза, з рухливим сполучним елементом, розташованим усередині несної труби. Ці вирізи уможливлюють зворотно-поступальний й обертальний рух правого поворотного керуючого кільця. Ці рухи виконуються правим керуючим кільцем разом із внутрішнім правим сполучним елементом, розміщеним усередині несної труби. Права частина лівого внутрішнього сполучного елемента розташована з можливістю поступального руху в отворі правого внутрішнього сполучного елемента. Втулка, що роз'єднує керуючі кільця, оснащена з правої сторони напрямною для упорного штифта. Упорний штифт, прикріплений до несної трубі, захищає роз'єднувальну втулку від обертання щодо несної труби. Праве поворотне кільце, що керує підняттям і опусканням кришки сидіння унітаза, розміщається на роз'єднувальній втулці. Це кільце з'єднується з правим сполучним елементом, встановленим усередині несної труби. На лівій зовнішній поверхні правого поворотного керуючого кільця мається отвір належної глибини, у якому розміщається манжета втулки, що роз'єднує поворотні кільця, які керують рухом кришки. З лівої сторони правого керуючого кільця і над отвором для розміщення манжети роз'єднувальної втулки встановлені два зубці належної форми, що виступають убік лівого поворотного керуючого кільця. Зубці мають таку форму, що кожний з них може вільно ввійти у вирізи відповідної форми в лівому поворотному керуючому кільці в момент, коли кулька підшипника лівого керуючого кільця входить у поглиблення придатної форми з лівої сторони манжети роз'єднувальної втулки. Ці зубці розташовуються на рівнях вирізів належної форми, виконаних у лівому поворотному керуючому кільці на різних рівнях із протилежних сторін його діаметра. Працююча на стиск пружина керуючого механізму примикає до правої стінки правого поворотного керуючого кільця. Працююча на стиск пружина керуючого механізму спирається на праву сторону упорного кільця, встановленого на несній трубі. Працююча на стиск пружина керуючого механізму прикладає тиск до правого поворотного кільця, що керує кришкою сидіння унітаза. Два сполучних елементи довільного перетину, лівий і правий, розміщаються в несній трубі з правої сторони від підйомника сидіння унітаза. Ці сполучні елементи з'єднуються з можливістю поступального руху відносно один одного. Є переважним, щоб ці сполучні елементи мали довільний перетин у вигляді багатокутника. Права частина лівого сполучного елемента має площу поперечного переріза такого розміру, що її можна уставити у внутрішній отвір правого сполучного елемента. Правий сполучний елемент має довгастий порожній отвір з лівої сторони, причому цей отвір дозволяє розміщати усередині себе праву частину лівого сполучного елемента. Лівий і правий сполучні елементи з'єднуються один з одним таким чином, щоб дозволяти поступальний рух порожньої частини правого сполучного елемента уздовж правої частини лівого сполучного елемента. Лівий сполучний елемент з'єднується за допомогою пальця з правим поворотним модулем для опускання і підняття кришки. Правий сполучний елемент з'єднується за допомогою пальця з правим поворотним кільцем, що керує підняттям і опусканням кришки сидіння унітаза. Лівий сполучний елемент виконує винятково обертальний рух. Правий сполучний елемент виконує обертальний і поступальний рух. Основи установних вушок, а також установні болти оснащуються по усій своїй довжині подовжнім отвором, крізь який можна пропустити трос або канат пристрою керування. Пристрій керування служить для завдання положення кришки, а також для завдання положення сидіння унітаза. Пристрій керування встановлюється в довільному місці унітаза, переважно на стінці, до якої примикає задня частина чаші унітаза. Пристрій керування з'єднується з керуючим механізмом підйомника за допомогою троса або каната, пропущених через отвір у установному болті. Вибір положення сидіння унітаза виконується за допомогою пристрою керування. Можна задавати три основних положення кришки і сидіння унітаза, що тісно пов'язані з положенням відповідних елементів пристрою керування, встановленого в підйомнику сидіння унітаза: положення 1 — настроювання, при якому кришка і сидіння лежать на чаші унітаза; положення 2 — настроювання, при якому кришка піднята, а сидіння лежить на чаші унітаза; положення 3 — настроювання, при якому і кришка, і сидіння підняті; Пристрій керування має довільну конструкцію для приведення до дії троса або каната, що встановлює в потрібне положення поворотне колесо механізму, який керує кришкою і сидінням унітаза. На ділянці між пристроєм керування і болтом, що прикріплює установне вушко до чаші унітаза, трос або канат проходять усередині кожуха. 6 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 Є переважним, щоб кожух троса або каната мав гнучку конструкцію, установлену між пристроєм керування і керуючим механізмом підйомника. Такий кожух визначає шлях проходження троса або каната на ділянці між пристроєм керування і керуючим механізмом підйомника. Конструкція пристрою керування може мати різні типи, у залежності від індивідуальних вимог користувача. Конструкція пристрою керування, у залежності від вимог, може бути механічного, електричного чи електронного типу. Пристрій керування може оснащуватися відомими електронними системами запуску переміщення троса чи каната, що приводяться до дії контактними чи безконтактними перемикачами. Є переважним, щоб керуючі перемикачі пристрою керування встановлювалися в один корпус з натискною кнопкою зливу чаші унітаза. У випадку якщо пристрій керування має електричну чи електронну конструкцію, замість поворотного колеса керуючого механізму може встановлюватися електродвигун. У такому випадку замість троса чи каната в отворі правого установного болта повинні бути прокладені силовий кабель і/чи керуючий кабель. Поворотний пружинний привід згідно з цим винаходом є одним із ключових конструктивних вузлів підйомника сидіння унітаза. Поворотний пружинний привід передає силу дії пружини через модулі на елементи, яким потрібен такий вплив. Зворотно-поступальний і поворотний модулі взаємно впливають один на одного. Зміна положення поворотного модуля приводить до відповідної зміни положення зворотно-поступального модуля, що викликає напруження або вивільнення пружини. Потім, у результаті дії сили пружини на зворотно-поступальний модуль, зворотно-поступальний модуль викликає зміну положення поворотного модуля. Основними елементами пружинного приводу є: поворотний модуль, зворотно-поступальний модуль, щонайменше одна працююча на стиск пружина і щонайменше одна працююча на розтягання пружина, а також щонайменше один несучий елемент. Поворотний і/чи зворотно-поступальний модуль постійно чи відокремлюваним образом з'єднаний з компонентом, що потребує дії приводу. Характерний поперечний переріз несного елемента має довільну форму. Цей перетин дозволяє поворотному модулю виконувати обертальний рух, а зворотно-поступальному модулю виконувати поступальний рух. Є переважним, щоб пружина з придатними параметрами була встановлена на несний елемент чи вставлена в несний елемент і встановлена між опорою та точкою кріплення і зворотно-поступальним модулем. Стиск працюючої на розтягнення пружини діє на зворотнопоступальний модуль. Конструкція і форма зворотно-поступального модуля і поворотного модуля обираються індивідуально для кожного типу застосування пружинного приводу. Зворотно-поступальний модуль постійно або відокремлюваним способом з'єднаний з компонентом, що потребує дії приводу. Зворотно-поступальний модуль складається з корпуса, що з однієї зі сторін закінчується "поверхнею дії" спеціальної форми, яка одночасно утворює поверхню контакту з поворотним модулем. Зворотно-поступальний модуль розміщається на несному елементі чи усередині нього з можливістю поступального руху. Є переважним, щоб зворотно-поступальний модуль оснащувався щонайменше одним встановленим у посадковому місці підшипником кочення для зменшення опору тертя відносно несного елемента і/або опорного чи упорного компонента. Є переважним, щоб у корпусі зворотно-поступального модуля розміщалася напрямна для упорного штифта. Упорний штифт є прикріпленим до несного елемента і розташовується усередині цієї направляючої. Упорний штифт зворотно-поступального модуля дозволяє зворотно-поступальному модулю робити уздовж осі несного елемента винятково поступальний рух. Даний штифт захищає зворотно-поступальний модуль від здійснення обертального руху відносно несного елемента. Є переважним, щоб на упорному штифті був розміщений щонайменше один підшипник кочення з належними роликовими елементами. Метою такого підшипника або підшипників є зведення до мінімуму опору тертя, що існує між штифтом і стінками напрямної штифта зворотно-поступального модуля. Зворотно-поступальний модуль контактує з поворотним модулем приводу. Контактні поверхні цих модулів утворюють "поверхні дії". Форма "поверхонь дії" окремих модулів залежить від бажаного експлуатаційного діапазону модуля і робочих характеристик. Поверхня дії зворотно-поступального модуля має форму, що відповідає формі поверхні дії поворотного модуля. 7 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 Є переважним, щоб між контактною поверхнею спеціальної форми зворотно-поступального модуля і контактною поверхнею спеціальної форми поворотного модуля був розміщений щонайменше один підшипник кочення. Є переважним, щоб форма контактної поверхні зворотно-поступального модуля утворювала сектор або сектори поверхні дії спеціальної форми. Є переважним, щоб сектор або сектори утворювали цільну шпонку або шпонки належної форми для зворотно-поступального модуля, обойма чи обойми якої служили би посадковим місцем для розміщення кульки або кульок підшипника. Потім зворотно-поступальний модуль діє на поворотний модуль, чи поворотний модуль діє на зворотно-поступальний модуль за допомогою кульки або кульок підшипника. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи поворотного пружинного приводу. Поворотний модуль постійно або відокремлюваним способом з'єднаний з компонентом, що потребує дії приводу. Поворотний модуль складається з корпуса, розміщеного на несному елементі або усередині нього з можливістю обертання. Є переважним, щоб між поворотним модулем і несним елементом або поворотним модулем і точкою упора і/чи опори був установлений щонайменше один підшипник кочення, що служить для зниження опору тертя. Корпус поворотного модуля з однієї сторони закінчується "поверхнею дії" спеціальної форми, що одночасно служить поверхнею контакту зі зворотно-поступальним модулем. Форма "поверхні дії" залежить від бажаного діапазону експлуатації модуля і робочих характеристик. Поверхня дії поворотного модуля має форму, що відповідає формі поверхні дії зворотнопоступального модуля. Є переважним, щоб між контактною поверхнею спеціальної форми поворотного модуля і контактною поверхнею спеціальної форми зворотно-поступального модуля був розміщений щонайменше один підшипник кочення. Є переважним, щоб форма контактної поверхні поворотного модуля утворювала сектор або сектори поверхні дії спеціальної форми. Є переважним, щоб сектор або сектори утворювали цільну шпонку або шпонки відповідної форми для поворотного модуля, обойма чи обойми якої служили би посадковим місцем для розміщення кульки або кульок підшипника. Потім поворотний модуль діє на зворотнопоступальний модуль або зворотно-поступальний модуль діє на поворотний модуль за допомогою кульки або кульок підшипника. Така конструкція істотно знижує опір тертя, що виникає при контакті модулів під час роботи поворотного пружинного приводу. Вибір параметрів пружини, що працює на стиск чи на розтягання, прямо впливає на діючу силу поворотного пружинного приводу. Є переважним, щоб на початковому етапі роботи поворотного пружинного приводу встановлена пружина мала належним чином підібраний стан напруги. Є переважним, щоб в одному поворотному приводі встановлювалося більше однієї пружини, що створює належним чином підібране осьове зусилля. Поворотний пружинний привід згідно з цим винаходом має широке застосування в підйомі й опусканні різних типів компонентів і/чи у впливі на різні компоненти, що вимагають такого впливу. У залежності від вимог на несучому елементі встановлені два чи більше приводів. Перевагою підйомника сидіння унітаза згідно з цим винаходом є його широке використання в унітазах. Даний підйомник може встановлюватися практично на всі існуючі унітази, а також на знову встановлювані унітази. Конструкція устаткування дозволяє піднімати й опускати сидіння унітаза за допомогою пристрою керування, а також традиційним способом — вручну. Конструкція підйомника не виключає піднімання кришки і/чи сидіння унітаза за допомогою пристрою керування й опускання вручну, і навпаки. Конструкція підйомника приводить кришку сидіння унітаза в підняте положення, запобігаючи її обпирання на стіну або бак унітаза. Конструкція підйомника захищає компоненти сидіння унітаза від ушкодження у випадку неналежного використання, що полягає в проштовхуванні компонентів сидіння унітаза за межі діапазону позиціонування. Конструкція підйомника захищає механізм від неправильного використання, що полягає в одночасному підніманні кришки і/чи сидіння за допомогою пристрою керування підйомником разом з їх опусканням вручну, чи навпаки. У випадку таких дій відбудеться від'єднання механізму підйомника. Механізм підйомника, що було від'єднано, заново приєднається після опускання сидіння і кришки на чашу унітаза, і після встановлення пристрою керування в положення 1, яке є вихідним положенням для роботи підйомника сидіння унітаза. Таке рішення дозволяє використовувати його в громадських туалетах, що особливо потерпають від непередбаченого поводження користувачів. Пристрій керування, а також корпус підйомника разом з петлями можуть являти собою елемент прикраси устаткування унітаза. 8 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поворотні пружинні приводи кришки і сидіння, встановлені в підйомнику сидіння унітаза, мають такі підібрані параметри, завдяки яким, як кришка, так і сидіння будуть знаходитися в урівноваженому стані інерції (стані спокою) на окремих етапах підйому. Такий стан дозволяє піднімати кришку і сидіння унітаза на кожнім етапі з використанням аналогічної сили. Підйомник сидіння унітаза перешкоджає вільному падінню кришки і сидіння на чашу унітаза. Перевагою поворотного пружинного приводу відповідно до дійсного винаходу є його проста конструкція, експлуатаційна надійність і універсальність застосування, особливо в застосуваннях, коли інші типи приводів мають малу ефективність, або їхнє використання неможливе. Поворотний пружинний привід відрізняється значними конструктивними можливостями використання зв'язку взаємодії модулів зі станом напруги пружини, або впливу зусилля тиску пружини на роботу модулів. Можна поєднувати приводи в ряд або по групах. Поворотний пружинний привід знаходить широке застосування в тім, що стосується взаємодії з іншим устаткуванням, у якому він може використовуватися як підвузол чи являти собою основний несний елемент. Суть винаходу була показана на графічних матеріалах як варіант здійснення, де на фіг. 1 показаний підйомник із установленим сидінням унітаза і прикладом пристрою керування, на фіг. 2 показаний підйомник сидіння унітаза без корпуса разом із установленим сидінням і кришкою унітаза, на фіг. 3 представлений підйомник сидіння унітаза в зовнішньому корпусі, на фіг. 4 представлений підйомник унітаза без зовнішнього корпуса, на фіг. 5 представлена конструкція підйомника, на фіг. 6 представлений перелік компонентів підйомника, на фіг. 7 представлена несна труба підйомника, встановлена в отвори установних вушок, на фіг. 8 представлене праве установне вушко, на фіг. 9 представлений болт, що кріпить підйомник до чаші унітаза, на фіг. 10 представлена праве установне вушко з установленим поворотним колесом пристрою керування, на фіг. 11 представлений пристрій керування підйомником, на фіг. 12 представлена втулка керування заскочками, на фіг. 13 представлені приклади форм заскочок, на фіг. 14 представлена система заскочок у зборі, загальний вид, на фіг. 15 представлене ліве поворотне кільце керуючого механізму, на фіг. 16 представлена роз'єднувальна втулка керуючого механізму, на фіг. 17 представлене праве кільце керуючого механізму, на фіг. 18 представлені внутрішні сполучні елементи керуючого механізму з правим поворотним модулем підйомника, на фіг. 19 представлений лівий поворотний привід підйомника, на фіг. 20 представлена ліва частина підйомника, на фіг. 21 представлена права петля сидіння унітаза, на фіг. 22 представлена права петля кришки унітаза, на фіг. 23 представлена схема роботи пристрою керування, на фіг. 24 і на фіг. 25 представлені приклади рішень керування підйомником, на фіг. 26 представлені перемикачі пристрою керування, встановлені в одному кожусі з натискною кнопкою зливу чаші унітаза, на фіг. 27 представлений поворотний пружинний привід, на фіг. 28 представлені поворотний модуль і зворотно-поступальний модуль приводу, на фіг. 29 представлені зворотно-поступальний модуль і поворотний модуль підйомника сидіння унітаза, на фіг. 30 представлений принцип роботи поворотного пружинного приводу, на фіг. 31 представлений поворотний пружинний привід підвищеної потужності. Несна труба 1.1 встановлюється в отвори G тримачів 201 і 202 установних вушок 2a і 2b. Несна труба 1.1 оснащена подовжнім отвором C1, у якому відбувається зворотно-поступальний рух, що обмежується штифтом 16.1, модуля 14.2, отвором C2 для штифта 16.2, що з'єднує модуль 14.2 із пружиною 16.6 за допомогою внутрішнього сполучного елемента 16.3, отвором C3, що дозволяє зворотно-поступальне з'єднання внутрішнього сполучного елемента 16.3 із втулкою 16.5, отворами C4, що фіксують упорну втулку 13.2 пружини 13.3 за допомогою штифта 13.1, отвором C5 для обертання пальця 8.7, отвором C6 для обертання пальця 8.4, а також отвором C7 для розміщення штифта 8.2, що запобігає здійсненню обертального руху роз'єднувальною втулкою 8.1. Пружини 16.6 і 13.3 з кільцями 16.5 і 13.2 розміщаються між установними вушками 2a і 2b несної труби 1.1. Пружина 16.6 натискає на розпірну втулку 15.1, на яку встановлена ліва петля 3a кришки. Працююча на стиск пружина 13.3 натискає крізь правий зворотно-поступальний модуль 11.1 на правий поворотний модуль 12.1, зв'язаний із правою петлею 3b кришки. Правий поворотний модуль 12.1 з'єднаний з лівим внутрішнім сполучним елементом 8.6 за допомогою пальця 8.7. На лівому кінці несної труби 1.1 установлене корпусне кільце 10a, лівий зворотно-поступальний модуль 14.2 зі штифтом 16.1, а також кріпильний палець 16.2. Лівий зворотно-поступальний модуль 14.2 з'єднаний із пружиною 16.6 за допомогою пальця 16.2, внутрішнього сполучного елемента 16.3, пальця 16.4 і втулки 16.5. Ліва петля 4a сидіння унітаза встановлена на лівому поворотному модулі 14.1. Упорне кільце 10b пружини 9.1 надавлює на праве поворотне керуюче кільце 8.3 і кріпиться до правого кінця несної труби 1.1. На керуючому кільці 8.3 з лівої сторони маються зуби 351a і 351b. Пружина 9.1 і кільце 8.3 установлені на роз'єднувальну втулку 8.1. Поворотне керуюче кільце 9 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 8.3 з'єднується з внутрішнім сполучним елементом 8.5 за допомогою пальця 8.4. Права частина внутрішнього сполучного елемента 8.6 уставлена з можливістю ковзного (поступального) руху в отвір сполучного елемента 8.5. Сполучний елемент 8.6 з'єднується з правим поворотним модулем 12.1 за допомогою пальця 8.7. Ліва стінка 340 манжети роз'єднувальної втулки 8.1 торкається правої стінки лівого керуючого кільця 5.4 за допомогою кульки 5.5 підшипника. Ліве поворотне керуюче кільце 5.4 має порожні поглиблення A1 та B1 з правої сторони. На правій стінці лівого керуючого кільця 5.4 мається обойма 335 з кулькою 5.5 підшипника, що переміщається по лівій стороні манжети 341 роз'єднувальної втулки 8.1. Ліве керуюче кільце 5.4 поєднується з поворотною втулкою 5.2. Втулка 5.3, що керує заскочками сукупно з елементами 6a і 6b заскочок, установленими по окружності, установлена між лівим керуючим кільцем 5.4 і правою петлею 4b сидіння унітаза на поворотній муфті 5.2. Права петля 4b сидіння характеризується установним ребром жорсткості 362, точками 364 і 365 для кріплення заскочок 7a і 7b, отворами N для розміщення кінчиків заскочок 7a і 7b, а також отворами вузла P. Заскочки 7a і 7b також розміщаються в отворах E правого тримача 202 установного вушка 2b. Між лівим тримачем 201 і правим тримачем 202 правого установного вушка 2b на поворотній втулці 5.2 установлене поворотне колесо 5.1 для троса або каната, що проходять крізь отвір H складального болта 17b до пристрою керування підйомником. Праве установне вушко 2b оснащене двома тримачами: лівим 201 і правим 202. Лівий тримач 201 оснащений отвором G, у який проходить несна труба 1.1. Правий тримач оснащений отвором V для безперешкодного розміщення поворотної втулки 5.2. Тримачі 201 і 202 установлені на основу 203 правого установного вушка 2b. Отвір D, що служить для розміщення установного болта 17b, розміщається між опорами тримачів 201 і 202. Установний болт 17b оснащується зовнішнім різьбленням для ходу кріпильної гайки 18b, а також голівкою 310. Усередині, по усій своїй довжині, установний болт 17b має отвір H для розміщення троса або каната 153. Кріпильний болт 17a встановлюється в ліве установне вушко 2a. Керуючий пристрій має важіль 150 ходу 151 поворотного колеса, що встановлено на тримач 152. Чи трос канат 153, чий протилежний кінець прикріплений до поворотного колеса 5.1 керуючого механізму підйомника, кріпиться до поворотного колеса 151 пристрою керування. Трос чи канат 153 проходить через кожух 154 і 191 на ділянці між колісьми 151 і 5.1, а також через отвір H установного болта 17b. Поворотний важіль лівої петлі 4a сидіння і поворотний важіль правої петлі 3b кришки мають отвори по своїй периферії, у яких розміщаються кульки 20a і 20b підшипників. Центральна частина кожуха W призначається для визначення характеристик підйомника. Поворотний пружинний привід складається з конструктивного елемента 1.1, на якому розміщається зворотно-поступальний модуль 11.1. Корпус зворотно-поступального модуля оснащується направляючою для штифта 16.1. Пружина 13.3, підтримувана кільцем 13.2, надавлює на зворотно-поступальний модуль. Кільце 13.2 заклинене пальцем 13.1. Зворотно-поступальний модуль 11.1 контактує безпосередньо з поворотним модулем 12.1. Поворотний модуль 12.1 з'єднується з компонентом 401. Компонент 401 з'єднується з вантажем 400 і тримачем 402 органа керування приводу. Зворотно-поступальний модуль 11.1 контактує з поворотним модулем 12.1 по поверхнях дії 450 і 451. Підйомник сидіння унітаза дозволяє піднімати й опускати кришку і/чи сидіння унітаза за допомогою пристрою керування чи підйомником вручну. Способи підйому кришки унітаза за допомогою встановленого на ньому підйомника згідно даному винаходу не є взаємовиключними. Підйом сидіння унітаза за допомогою пристрою керування підйомником не виключає ручного опускання сидіння унітаза. Ручне опускання чи підйом сидіння унітаза не виключає піднімання чи опускання його за допомогою пристрою керування підйомником. Опис підйомника сидіння унітаза, як показано в прикладі виконання на фігурах з Фіг. 1 по Фіг. 26 і Фіг. 29. На даних фігурах представлений стан устаткування, при якому кришка сидіння унітаза піднята, у той час як сидіння залишається на чаші унітаза. Використання підйомника відповідно до даного винаходу для підйому кришки сидіння унітаза з вихідного положення, у якому сидіння і його кришка лежать на чаші унітаза, пружина 9.1 керуючого механізму і права пружина 13.3 підйомника розтягнуті, важіль пристрою керування підйомником знаходиться в положенні 1, полягає в тому, що, щоб підняти кришку сидіння унітаза, при цьому важіль пристрою керування переходить з положення 1 у положення 2. У результаті зміни положення важеля пристрою керування і наступного переміщення чи троса каната 153 відбувається обертання поворотного колеса 5.1. Напрямок обертання поворотного колеса 5.1 відповідає напрямку руху кришки сидіння унітаза, що прикріплена до петель 3a і 3b. Поворотне колесо 5.1 за допомогою поворотної втулки 5.2 з'єднується з лівим керуючим кільцем 5.4, у якому розміщається кулька 5.5 підшипника, де кулька прикладає тиск до 10 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 роз'єднувальної втулки 8.1. Обертання поворотного колеса 5.1 з одночасним обертанням поворотної втулки 5.2 і лівого керуючого кільця 5.4 приводить до зсуву кульки 5.5 підшипника з поверхні A1 через виступи A3 на поверхню A2 роз'єднувальні втулки 8.1. Потім роз'єднувальна втулка 8.1 переміщається разом із правим поворотним керуючим кільцем 8.3, установленим на ній, у напрямку до лівого керуючого кільця 5.4 і зачепленню правого кільця 8.4 з лівим кільцем 5.4 керуючого механізму підйомника. Цей рух приводить до здавлювання пружини керуючого механізму 9.1. Одночасно відбувається зрушення внутрішнього рухливого сполучного елемента 8.5 уздовж внутрішнього лівого сполучного елемента 8.6, з'єднаного з правим поворотним модулем 12.1 кришки сидіння унітаза. Правий поворотний модуль 12.1 з'єднується з петлею 3b кришки сидіння унітаза. У даному прикладі кулька 5.5 підшипника припиняє прикладати тиск до поверхні 341 роз'єднувальної втулки 8.1, у той час як пружина 9.1 керуючого механізму знаходиться в стані меншої напруги. Подальше обертання лівого керуючого кільця 5.4 викликає обертання правого керуючого кільця 8.3, обертання внутрішніх сполучних елементів 8.5 і 8.6 і, отже, обертання правого обертального модуля 12.1 і правої петлі 3b сукупно з кришкою сидіння унітаза. Підйом кришки сидіння унітаза продовжується. Одночасно з обертальним рухом правого поворотного модуля 12.1, правий зворотно-поступальний модуль 11.1 переміщається уздовж несної труби 1.1 і прикладає постійний тиск до правого поворотного модуля 12.1. Продовжується процес розпрямлення правої пружини 13.3, що працює на стиск. Тиск правого зворотно-поступального модуля 11.1 викликає обертальний рух правого поворотного модуля 12.1 і, отже, підняття кришки сидіння унітаза. Даний рух керується користувачем за допомогою руху важеля пристрою керування в положення 2. Підйом кришки зупиниться в момент, коли кулька 5.5 підшипника перейде з поверхні 342 через виступ 344 на поверхню 341 роз'єднувальної втулки 8.1. Під час цієї зміни положення роз'єднувальна втулка 8.1 виконує подовжній рух уздовж несної труби 1.1, одночасно штовхаючи праве поворотне керуюче кільце 8.3 від лівого керуючого кільця 5.4. Зуби 341a і 341b кільця 8.3 повільно переміщаються по отворах 332 і 333 кільця 5.4. Потім відбувається розведення в сторони внутрішніх сполучних елементів 8.5 і 8.6 і роз'єднання поворотних керуючих кілець 5.4 і 8.3. Коли важіль пристрою керування досягає положення 2, кришка сидіння унітаза виявляється піднятої, пружина 9.1 керуючого механізму в напруженому стані, у той час як права пружина 13.3 знаходиться в стані меншої напруги. Правий поворотний модуль 12.1 знаходиться в найглибшому положенні Z посадкового місця правого зворотнопоступального модуля 11.1. Використання підйомника відповідно до дійсного винаходу для підняття сидіння унітаза, з вихідного положення, у якому сидіння лежить на чаші унітаза, а кришка піднята, пружина 9.1 керуючого механізму і ліва пружина 16.6, що працює на стиск, підйомника знаходяться під напругою, і важіль пристрою керування знаходиться в положенні 2, полягає в тім, що для підняття сидіння унітаза важіль пристрою керування переводиться з положення 2 у положення 3. У результаті важіль пристрою керування переходить у положення 3, і внаслідок зв'язаного з цим переміщення троса чи каната 153 відбувається обертання поворотного колеса 5.1. Поворотне колесо 5.1 викликає обертання втулки керування заскочками 5.3, на якій установлені компоненти заскочок 6a і 6b, за допомогою поворотної втулки 5.2 керуючого механізму. Обертання втулки керування заскочками 5.3 викликає зачеплення компонентів заскочок 6a і 6b із заскочками 7a і 7b, закріпленими на правій петлі 4b сидіння. Подальше обертання поворотного колеса 5.1 і одночасне обертання втулки керування заскочками 5.3 викликають обертальний рух правої петлі 4b сидіння, що за допомогою сидіння унітаза з'єднана з лівою петлею 4a сидіння, при цьому ця петля 4a сидіння з'єднана з лівим поворотним модулем 14.1. Під час обертання лівого поворотного модуля 14.1 лівий зворотно-поступальний модуль 14.2 виконує подовжній рух уздовж несної труби 1.1, прикладаючи постійний тиск до поворотного модуля 14.1. Відбувається процес розширення лівої пружини 16.6, що працює на стиск, що за допомогою внутрішнього сполучного елемента 16.3 з'єднана з лівим зворотно-поступальним модулем 14.2, цей процес приводить до зсуву лівого зворотно-поступального модуля 14.2, що, у свою чергу, прикладає постійний тиск до лівого поворотного модуля 14.1. Подальший обертальний рух втулки керування заскочками 5.3 і одночасно правої петлі 4b сидіння викликає вихід частини B заскочок 7a і 7b з отворів тримача 202 правого установного вушка 2b, і зміна їхнього положення уздовж правої сторони правого тримача 202 правого установного вушка 2b і зачеплення їхньої частини 327 з компонентами заскочок 6a і 6b, розміщених на втулці керування заскочками 5.3. Підйом сидіння унітаза продовжується доти, поки лівий поворотний модуль 14.1 не виявиться в найглибшому положенні Z лівого зворотно-поступального модуля 14.2, при цьому ліва працююча на стиск пружина 16.6 знаходиться в стані найменшої напруги, а важіль пристрою керування досяг положення 3. 11 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 Використання підйомника відповідно до дійсного винаходу для опускання сидіння унітаза з вихідного положення, у якому як сидіння, так і кришка підняті, і важіль пристрою керування підйомником знаходиться в положенні 3, полягає в тому, що для опускання сидіння унітаза потрібно перемістити важіль пристрою керування з положення 3 у положення 2. Рух важеля пристрою керування в положення 2, унаслідок переміщення чи троса каната 153, викликає обертання поворотного колеса 5.1 у напрямку, протилежному напрямку при піднятті сидіння. Поворотне колесо 5.1 приводить в обертальний рух поворотну втулку керування заскочками 5.3 керуючого механізму підйомника за допомогою поворотної втулки 5.2. Під час обертання втулки керування заскочками 5.3, компоненти заскочок 6a і 6b, що знаходяться на втулці, надавлюють на заскочки 7a і 7b, викликаючи, таким чином, обертання правої петлі 4b сидіння, а, отже, і лівої петлі 4a сидіння. Одночасно відбувається обертання лівого поворотного модуля 14.1, що запускає процес виштовхування лівого зворотно-поступального модуля 14.2. Процесу виштовхування лівого зворотно-поступального модуля 14.2 лівим поворотним модулем 14.1 сприяє вага падаючого сидіння унітаза. Зворотно-поступальний модуль 14.2, що зміщається сполучним елементом 16.3, починає приводити в напругу ліву працюючу на стиск пружину 16.6. Компоненти заскочки 6a і 6b прикладають постійний тиск на заскочки 7a і 7b, поки вони знову не виявляться роз'єднані. Роз'єднання елементів заскочок відбувається після того, як частина B заскочок 7a і 7b знову входить в отвори E правого тримача 202 правого установного вушка 2b. У момент виходу заскочок із зачеплення сидіння унітаза виявиться лежачим на чаші унітаза. Важіль пристрою керування, прагнучи в положення 2, виконує також незначне обертання втулки керування заскочками 5.3 з компонентами заскочок 6a і 6b, що збільшує відстань компонентів заскочок 6a і 6b стосовно заскочок 7a і 7b. У випадку підйому кришки вручну такий стан механізму дозволяє заскочкам 7a і 7b безперешкодно переміститися повз компоненти заскочок 6a і 6b. Використання підйомника відповідно до дійсного винаходу для опускання кришки сидіння унітаза з вихідного положення, у якому сидіння лежить на чаші унітаза, а кришка піднята, і важіль пристрою керування знаходиться в положенні 2, полягає в тім, що для опускання кришки сидіння унітаза важіль пристрою керування переводиться з положення 2 у положення 1. У результаті важіль пристрою керування переходить у положення 1, і внаслідок зв'язаного з цим переміщенням троса чи каната 153 відбувається обертання поворотного колеса 5.1. Напрямок обертання поворотного колеса 5.1, з'єднаного за допомогою втулки 5.2 з лівим поворотним кільцем 5.4, протилежно напрямку при піднятті кришки. Має місце зворотний рух поворотної втулки лівого керуючого кільця 5.4 і повторна зміна положення кульки 5.5 підшипника з поверхні 341 через виступ 344 на поверхню 342 роз'єднувальна втулки 8.1, таким чином, має місце повторне з'єднання поворотної втулки лівого керуючого кільця 5.4 і правого поворотного керуючого колеса 8.3. Кришка сидіння унітаза починає рух падіння, допомагаючи своєю вагою обертанню поворотного модуля 12.1, який, у свою чергу, виштовхує зворотно-поступальний модуль 11.1 і починає процес напруги правої працюючої на стиск пружини 13.3. Падіння кришки сидіння унітаза продовжується доти, поки кулька 5.5 підшипника, прикладаючи тиск на виступ 343, не змістить роз'єднувальну втулку 8.1, одночасно від'єднуючи праве поворотне керуюче кільце 8.3 від лівого поворотного керуючого кільця 5.4. У момент роз'єднання кілець кришка сидіння унітаза виявляється лежачою на чаші унітаза. У випадку ручного підняття й опускання сидіння унітаза з установленим підйомником відповідно до даного винаходу підйом кришки не вимагає додаткових дій по від'єднанню піднімального механізму. У випадку, коли кришка нерухомо лежить на чаші унітаза, коли пристрій керування знаходиться в положенні 1, кулька 5.5 підшипника надавлює на поверхню 341 роз'єднувальної втулки 8.1 і, таким чином, запобігає з'єднання правого поворотного керуючого кільця 8.3 з лівим керуючим кільцем 5.4. Ручне підняття сидіння унітаза не зустрічає механічного опору підйомника. Правий поворотний пружинний привід підйомника допомагає ручному підніманню кришки. Безперешкодне підняття кришки вручну продовжується доти, поки правий поворотний модуль 12.1 не виявиться в найглибшому положенні посадкового місця Z правого зворотно-поступального модуля 11.1, а права пружина не виявиться в стані мінімальної напруги. Дана схема змушує кришку сидіння унітаза триматися в піднятому положенні, не спираючись на стіну чи бак унітаза. Подальше відхилення кришки вручну зіштовхнеться зі зростаючим опором правого поворотного приводу кришки, що викликається тиском, що збільшується, від пружини 13.3. Збільшений тиск пружини 13.3 викликається тиском поверхні A2 поворотного модуля 12.1 на поверхню B2 зворотно-поступального модуля 11.1. Під час ручного опускання кришки сидіння унітаза поворотний пружинний привід підйомника перешкоджає вільному падінню кришки на чашу унітаза. 12 UA 107832 C2 5 10 15 20 25 30 35 40 У випадку ручного підняття й опускання сидіння унітаза з установленим підйомником підйом кришки не вимагає додаткових дій по від'єднанню піднімального механізму. У нерухомому положенні сидіння на чаші унітаза компоненти заскочки 6a і 6b, установлені на втулці керування заскочками 5.3, не блокують обертальний рух заскочок 7a і 7b, з'єднаних із правою петлею 4b сидіння. Підняттю сидіння вручну допомагає лівий поворотний пружинний привід підйомника, що одночасно поміщає підняте вручну сидіння у вертикальне підняте положення, витримуючи одночасно невеликий зазор відносно піднятої кришки сидіння унітаза. Подальше відхилення сидіння зустрічає зрослий опір. Даний опір викликається тиском поверхні поворотного модуля 14.1 на поверхню зворотно-поступального модуля 14.2, що приводить до напруги лівої працюючої на стиск пружини 16.6. Після зняття тиску, що діє на сидіння, механізм підйомника прагне знову установити сидіння у вертикальне положення. Під час ручного опускання сидіння унітаза лівий поворотний пружинний привід перешкоджає вільному падінню сидіння на чашу унітаза. Опис роботи приклада поворотного пружинного приводу представлено на кресленнях на фігурах з Фіг. 27 по Фіг 31. Робота приклада поворотного пружинного приводу відповідно до дійсного винаходу розділяється на два цикли роботи приводу, як представлено на Фіг. 30 у виді позиції 1 і позиції 2. Позиція 1 — це стан, у якому поворотний пружинний привід готовий до роботи в циклі 1. Позиція 2 — це стан, у якому поворотний пружинний привід готовий до роботи в циклі 2. У циклі 1 поворотний модуль 12.1 виконує свій обертальний рух унаслідок дії зовнішньої сили F, прикладеної до тримача 402. Поворотний модуль 12.1 з'єднується з компонентом 400. Зовнішня сила F повинна бути вище, ніж сила опору пружини 13.3. Поверхні дії, 450 поворотного модуля і 451 зворотно-поступального модуля, переміщаються відносно один одного. Поворотний модуль 12.1 приводу прикладає тиск до зворотно-поступального модуля 11.1 під час свого обертання і приводить цей модуль у поступальний рух, у результаті якого має місце приведення пружини в напругу. Обертальному руху поворотного модуля 12.1 і, отже, виштовхуванню зворотно-поступального модуля 11.1, сприяє вага падаючого елемента 400. Обертальний рух поворотного модуля 12.1 переводиться в поступальний рух зворотнопоступального модуля B. Це перетворення здійснюється за допомогою спеціальних форм контактуючих поверхонь модулів. У циклі 2 тиск пружини 13.3 допомагає дії зовнішньої сили F, що прикладається до тримача 402, і приводить зворотно-поступальний модуль 11.1 у поступальний рух. Під час зміни положення зворотно-поступальний модуль 11.1 прикладає тиск через свою контактну поверхню 451 до контактної поверхні 450 поворотного модуля 12.1. У результаті цього тиску зворотнопоступальний модуль B приводить поворотний модуль A в обертальний рух. Поступальний рух зворотно-поступального модуля B перетвориться в обертальний рух поворотного модуля 12.1. Енергія пружини і стан її напруги прямо зв'язані із силою F, що прикладається до тримача 402 під час підйому чи опускання вантажу 400. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Підйомник сидіння унітаза, що містить пружинні системи, а також трос і пристрій керування, який відрізняється тим, що має вісь обертання кришки унітаза і сидіння унітаза і містить поворотний пружинний привід для піднімання й опускання кришки унітаза і поворотний пружинний привід для піднімання й опускання сидіння унітаза, механізм підйомника, що керує, а також пристрій керування, при цьому ліва петля (3а) кришки установлена на розпірній втулці (15.1) і права петля (3b) кришки з'єднана з правим поворотним модулем (12.1), ліва петля (4а) сидіння унітаза з'єднана з лівим поворотним модулем (14.1) і права петля (4b) сидіння унітаза встановлена на поворотній втулці керуючого механізму (5.2), де вищевказані петлі (3а), (3b), (4а) і (4b) оснащені установними ребрами жорсткості (362), (373) і встановлені уздовж несучої труби (1.1), у якій виконані установні отвори (С1, С2, С3, С4, С5, С6, і С7) для установки компонентів підйомника, при цьому несуча труба (1.1) встановлена в отвори (G) тримачів (201) і (202) установних вушок (2а) і (2b), де працюючі на стиск пружини (16.6) і (13.3) разом із втулками (16.5) і (13.2) установлені між установними вушками (2а) і (2b) несучої труби (1.1), у той час як працююча на стиск пружина (16.6) обперта на їхню розпірну втулку (15.1) разом із установленою лівою петлею (3а) кришки, у той час як працююча на стиск пружина (13.3) передає тиск через правий зворотно-поступальний модуль (11.1) на правий поворотний модуль 13 UA 107832 C2 5 10 15 20 25 30 35 40 45 50 55 60 (12.1), зв'язаний із правою петлею (3b) кришки, при цьому поворотний модуль (12.1) з'єднаний з лівою внутрішньою ланкою (8.6) за допомогою пальця (8.7), де зазначена ланка з'єднана з можливістю поступального руху з правою внутрішньою ланкою (8.5), і згадана ланка (8.5) з'єднана з правим поворотним керуючим кільцем (8.3) за допомогою пальця (8.4), у той час як корпусне кільце (10а) і лівий зворотно-поступальний модуль (14.2) разом з направляючою штифта (16.1), розміщеною на корпусі, установлені на лівому кінці несучої труби (1.1), у той час як згаданий штифт (16.1) закріплений на несучій трубі (1.1), де лівий зворотно-поступальний модуль (14.2) з'єднаний із внутрішньою ланкою (16.3) через палець (16.2), при цьому згадана ланка (16.3) з'єднана з втулкою (16.5) пружини (16.6) за допомогою пальця (16.4), у той час як лівий зворотно-поступальний модуль (14.2) розташований у контакті з лівим поворотним модулем (14.1), із правої сторони якого встановлена ліва петля (4а) сидіння, при цьому упорне кільце (10b) пружини (9.1), що надавлює на праве поворотне керуюче кільце (8.3), прикріплено до правого кінця несучої труби (1.1), де згадана працююча на стиск пружина (9.1) і праве поворотне керуюче кільце (8.3) розміщені на роз'єднувальній втулці (8.1), і праве поворотне керуюче кільце (8.3) оснащено зубами (351a) і (351b), при цьому з лівої сторони роз'єднувальної втулки (8.1) розташоване ліве поворотне керуюче кільце (5.4), на правій поверхні якого виконані порожнини (332) і (333) обойма (335) кульки підшипника (5.5), що знаходяться в контакті з роз'єднувальною втулкою (8.1), де ліве поворотне керуюче кільце (5.4) з'єднано з поворотною втулкою (5.2), установленою з можливістю обертання на несучій трубі (1.1), у той час як керуюча заскочками втулка (5.3) разом з компонентами заскочок (6а) і (6b), установленими на периферії, розміщена між лівим керуючим кільцем (5.4) і правою петлею (4b) сидіння унітаза на поворотній втулці (5.2), де на периферії правої петлі (4b) сидіння розміщені компоненти заскочок (7а) і (7b), а також отвору (N) для розміщення кінчиків компонентів заскочок (7а) і (7b), у той час як зазначені кінчики також розміщені в отворах (Е) правого тримача (202) правого установного вушка (2b) і між лівим тримачем (201) і правим тримачем (202) правого установного вушка (2b), на поворотній втулці (5.2) установлене поворотне колесо (5.1) з тросом чи канатом (153), що проходять через отвір (H) установного болта (17b) до пристрою керування підйомником, де праве установне вушко (2b) оснащене двома тримачами - лівим (201) і правим (202), де в лівому тримачі (201) виконаний отвір (G) для розміщення несучої труби (1.1), у той час як правий тримач (202) правого установного вушка (2b) оснащений отвором (V) для розміщення поворотної втулки (5.2), у той час як правий тримач (202) правого установного вушка (2b) оснащений отворами (Е) для розміщення кінчиків компонентів заскочок (7а) і (7b), у той час як тримачі (201) і (202) правого установного вушка (2b) установлені на основу (203) правого установного вушка (2b), у якій виконаний отвір (D), що служить для розміщення установного болта (17b), між кріпленнями тримачів (201) і (202), у той час як установний болт (17b) оснащений внутрішнім отвором (H), що проходить уздовж усієї довжини установного болта (17b), і головкою (310), у той час як пристрій керування підйомом сидіння унітаза оснащено важелем (150), установленим на поворотному колесі (151), і згадане колесо (151) розміщено у тримачі (152), де трос чи канат (153) закріплені на поворотному колесі (151) пристрою керування і поворотному колесі (5.1) керуючого механізму підйомника, де трос чи канат (153) пропущений через кожух (154) і (19.1) на ділянці між колесами (151) і (5.1), а також через отвір (H) установного болта (17b). 2. Підйомник за п. 1, який відрізняється тим, що поверхня контакту лівого зворотнопоступального модуля (14.2) з лівим поворотним модулем (14.1), а також поверхня контакту правого зворотно-поступального модуля (11.1) із правим поворотним модулем (12.1) складають взаємодіючу контактну поверхню по обидва боки. 3. Підйомник за пп. 1 і 2, який відрізняється тим, що між контактною поверхнею особливої форми лівого зворотно-поступального модуля (14.2) і контактною поверхнею особливої форми лівого поворотного модуля (14.1), а також між контактною поверхнею особливої форми правого зворотно-поступального модуля (11.1) і контактною поверхнею особливої форми правого поворотного модуля (12.1) розміщені підшипники кочення. 4. Підйомник за пп. 1-3, який відрізняється тим, що форма контактної поверхні поворотного модуля (14.1), (12.1) чи форма контактної поверхні зворотно-поступального модуля (14.2), (11.1) являє собою сектор чи сектори контактної поверхні. 5. Підйомник за п. 1, який відрізняється тим, що на штифті (16.1) установлений хоча б один підшипник кочення. 6. Підйомник за п. 1, який відрізняється тим, що важіль лівої петлі (4а) сидіння унітаза і важіль правої петлі (3b) кришки мають отвори для розміщення в них кульок підшипників (20а) і (20b). 7. Підйомник за п. 1, який відрізняється тим, що права петля (4b) сидіння унітаза оснащена установним ребром жорсткості (363), точками (364) і (365) для установки компонентів заскочок 14 UA 107832 C2 5 10 15 20 25 30 35 40 (7а) і (7b), отворами (Е) для розміщення кінчиків компонентів заскочок (7а) і (7b), а також установними отворами (P). 8. Підйомник за п. 1, який відрізняється тим, що керуючі перемикачі пристрою керування встановлені в один корпус з натискною кнопкою зливу чаші унітаза. 9. Підйомник за п. 1, який відрізняється тим, що поворотна втулка керуючого механізму (5.2), втулка керування заскочками (5.3) і ліве поворотне керуюче кільце (5.4) складають один конструктивний елемент. 10. Підйомник за п. 1, який відрізняється тим, що тяга лівої працюючої на стиск пружини (16.6) врівноважує вагу сидіння унітаза, прикріпленого до петель (4а) і (4b), тоді як тяга правої працюючої на стиск пружини (13.3) врівноважує вагу кришки унітаза, прикріпленої до петель (3а) і (3b). 11. Підйомник за п. 1, який відрізняється тим, що між лівим (201) і правим (202) тримачами правого установного вушка (2b) на несучій трубі (1.1) чи на поворотній втулці (5.2) розміщений електродвигун, при цьому силовий кабель і/чи керуючий кабель пропущені через внутрішній отвір (H) кріпильного болта (17b). 12. Поворотний пружинний привід, що складається з направляючої, на якій установлена пружина, з'єднана з тяговим компонентом, який відрізняється тим, що виконаний з поворотного модуля (12.1), зворотно-поступального модуля (11.1), щонайменше однієї працюючої на стиск пружини (13.3) чи щонайменше однієї працюючої на розтягання пружини (13.3), при цьому згадані компоненти встановлені на щонайменше один несучий елемент (1.1) чи розташовані усередині несучого елемента (1.1), у той час як згаданий несучий елемент (1.1) має довільний переріз, при цьому працююча на стиск пружина (13.3) чи працююча на розтягання пружина (13.3) з належним чином підібраними параметрами встановлена між точкою опори чи кріплення (13.2) і зворотно-поступальним модулем (11.1), у той час як зворотнопоступальний модуль (11.1) установлений з можливістю поступального руху на несучому елементі (1.1) чи усередині несучого елемента (1.1) і давить на поворотний модуль (12.1), де контактні поверхні (450) і (451) складають обопільну поверхню спеціальної форми, при цьому поворотний модуль (12.1) установлений з можливістю обертання на несучому елементі (1.1) і з'єднаний з елементом (401). 13. Поворотний привід за п. 12, який відрізняється тим, що усередині корпуса зворотнопоступального модуля (11.1) розташована напрямна упорного штифта, усередині якої розміщений упорний штифт (16.1), прикріплений до несучого елемента (1.1). 14. Поворотний привід за п. 12, який відрізняється тим, що несучий елемент (1.1) має круглий поперечний переріз. 15. Поворотний привід за п. 12, який відрізняється тим, що між контактними поверхнями (450) і (451) установлений підшипник кочення. 16. Поворотний привід за пп. 12 і 15, який відрізняється тим, що форма контактної поверхні зворотно-поступального модуля чи форма контактної поверхні поворотного модуля утворює сектор чи сектори контактної поверхні особливої форми. 17. Поворотний привід за п. 12, який відрізняється тим, що між модулями (12.1) і (11.1) і несучим елементом (1.1) чи між модулями (12.1) і (11.1) і елементом підвіски і/або опори цих модулів установлений хоча б один підшипник кочення. 15 UA 107832 C2 16 UA 107832 C2 17 UA 107832 C2 18 UA 107832 C2 19 UA 107832 C2 20 UA 107832 C2 21 UA 107832 C2 22 UA 107832 C2 23 UA 107832 C2 24 UA 107832 C2 25 UA 107832 C2 26 UA 107832 C2 27 UA 107832 C2 28

Дивитися

Додаткова інформація

Назва патенту англійською

Toilet seat lifter and rotary spring-loaded actuator

Автори англійською

Korzelski, Zbigniew

Автори російською

Кожельский Збигнев

МПК / Мітки

МПК: A47K 13/00

Мітки: поворотний, пружинний, сидіння, унітаза, підйомник, привід
