Система і спосіб забезпечення можливості бездротового з’єднання між портативним обчислювальним пристроєм і встановлювальною станцією портативного обчислювального пристрою

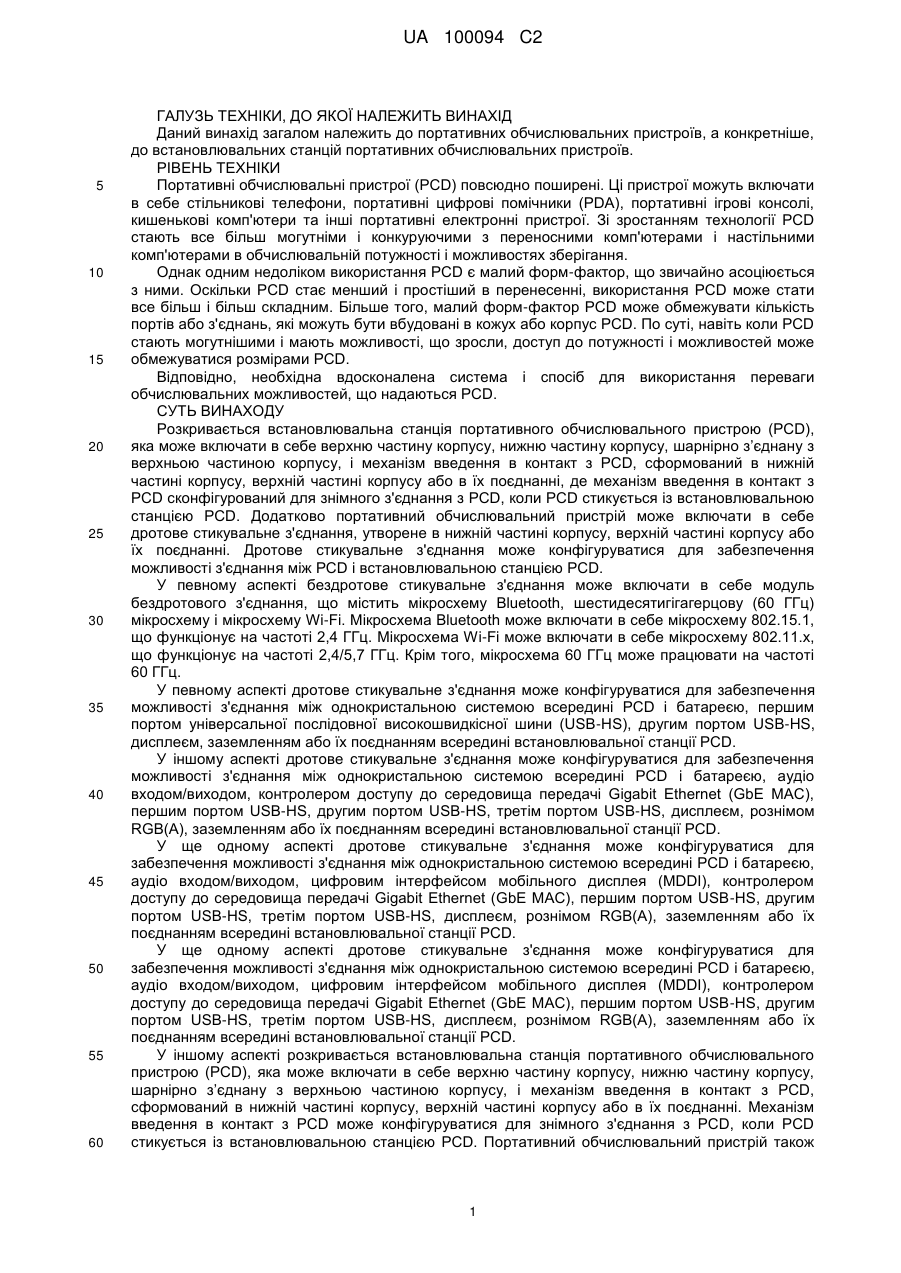

Реферат: Розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Додатково портативний обчислювальний пристрій може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між PCD і встановлювальною станцією PCD. UA 100094 C2 (12) UA 100094 C2 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Даний винахід загалом належить до портативних обчислювальних пристроїв, а конкретніше, до встановлювальних станцій портативних обчислювальних пристроїв. РІВЕНЬ ТЕХНІКИ Портативні обчислювальні пристрої (PCD) повсюдно поширені. Ці пристрої можуть включати в себе стільникові телефони, портативні цифрові помічники (PDA), портативні ігрові консолі, кишенькові комп'ютери та інші портативні електронні пристрої. Зі зростанням технології PCD стають все більш могутніми і конкуруючими з переносними комп'ютерами і настільними комп'ютерами в обчислювальній потужності і можливостях зберігання. Однак одним недоліком використання PCD є малий форм-фактор, що звичайно асоціюється з ними. Оскільки PCD стає менший і простіший в перенесенні, використання PCD може стати все більш і більш складним. Більше того, малий форм-фактор PCD може обмежувати кількість портів або з'єднань, які можуть бути вбудовані в кожух або корпус PCD. По суті, навіть коли PCD стають могутнішими і мають можливості, що зросли, доступ до потужності і можливостей може обмежуватися розмірами PCD. Відповідно, необхідна вдосконалена система і спосіб для використання переваги обчислювальних можливостей, що надаються PCD. СУТЬ ВИНАХОДУ Розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні, де механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Додатково портативний обчислювальний пристрій може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між PCD і встановлювальною станцією PCD. У певному аспекті бездротове стикувальне з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. У певному аспекті дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим портом USB-HS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. У іншому аспекті дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У ще одному аспекті дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У ще одному аспекті дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У іншому аспекті розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. Механізм введення в контакт з PCD може конфігуруватися для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Портативний обчислювальний пристрій також 1 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 може включати в себе засіб дротового з'єднання для забезпечення можливості з'єднання між PCD і встановлювальною станцією PCD. Засіб дротового з'єднання може розташовуватися в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. У конкретному аспекті засіб бездротового з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. У конкретному аспекті засіб дротового з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим портом USB-HS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. У іншому аспекті засіб дротового з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У ще одному аспекті засіб дротового з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USBHS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У ще одному аспекті засіб дротового з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USBHS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У іншому аспекті розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. Механізм введення в контакт з PCD може конфігуруватися для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Портативний обчислювальний пристрій також може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим портом USB-HS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. У конкретному аспекті бездротове стикувальне з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. У іншому аспекті розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. Механізм введення в контакт з PCD може конфігуруватися для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Портативний обчислювальний пристрій також може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, 2 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У конкретному аспекті бездротове стикувальне з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. У іншому аспекті розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. Механізм введення в контакт з PCD може конфігуруватися для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Портативний обчислювальний пристрій також може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У конкретному аспекті бездротове стикувальне з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. У іншому аспекті розкривається встановлювальна станція портативного обчислювального пристрою (PCD), яка може включати в себе верхню частину корпусу, нижню частину корпусу, шарнірно з’єднану з верхньою частиною корпусу, і механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або в їх поєднанні. Механізм введення в контакт з PCD може конфігуруватися для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD. Портативний обчислювальний пристрій також може включати в себе дротове стикувальне з'єднання, утворене в нижній частині корпусу, верхній частині корпусу або їх поєднанні. Дротове стикувальне з'єднання може конфігуруватися для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіо входом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. У конкретному аспекті бездротове стикувальне з'єднання може включати в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, шестидесятигігагерцову (60 ГГц) мікросхему і мікросхему Wi-Fi. Мікросхема Bluetooth може включати в себе мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема Wi-Fi може включати в себе мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Крім того, мікросхема 60 ГГц може працювати на частоті 60 ГГц. КОРОТКИЙ ОПИС КРЕСЛЕНЬ На кресленнях однакові посилальні позиції належать до однакових частин на різних кресленнях, поки не вказано інше. Фіг. 1 - вигляд спереду портативного обчислювального пристрою (PCD) в закритому положенні; Фіг. 2 - вигляд спереду PCD у відкритому положенні; Фіг. 3 - вигляд PCD знизу; Фіг. 4 - вигляд PCD збоку; Фіг. 5 - блок-схема першого аспекту PCD; Фіг. 6 - вигляд спереду першого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 7 - вигляд ззаду першого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 8 - перший вигляд збоку першого аспекту встановлювальної станції PCD в закритій конфігурації; 3 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 9 - другий вигляд збоку першого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 10 - вигляд спереду першого аспекту встановлювальної станції PCD у відкритій конфігурації; Фіг. 11 - вигляд спереду першого аспекту встановлювальної станції PCD у відкритій конфігурації із пристикованим до неї PCD; Фіг. 12 - вигляд збоку другого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 13 - вигляд спереду другого аспекту встановлювальної станції PCD у відкритій конфігурації; Фіг. 14 - вигляд спереду другого аспекту встановлювальної станції PCD у відкритій конфігурації з частково пристикованим до неї PCD; Фіг. 15 - вигляд спереду другого аспекту встановлювальної станції PCD у відкритій конфігурації з пристикованим до неї PCD; Фіг. 16 - вигляд збоку третього аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 17 - вигляд спереду третього аспекту встановлювальної станції PCD у відкритій конфігурації з частково пристикованим до неї PCD; Фіг. 18 - вигляд збоку четвертого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 19 - вигляд спереду четвертого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні; Фіг. 20 - вигляд спереду четвертого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні; Фіг. 21 - вигляд спереду четвертого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні і з пристикованим до неї PCD; Фіг. 22 - вигляд збоку четвертого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні і з пристикованим до неї PCD; Фіг. 23 - вигляд збоку п'ятого аспекту встановлювальної станції PCD в закритій конфігурації; Фіг. 24 - вигляд спереду п'ятого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні; Фіг. 25 - вигляд спереду п'ятого аспекту встановлювальної станції PCD у відкритій конфігурації зі стикувальним лотком PCD у відкритому положенні і з пристикованим до неї PCD; Фіг. 26 - вигляд спереду шостого аспекту встановлювальної станції PCD у відкритій конфігурації; Фіг. 27 - вигляд спереду шостого аспекту встановлювальної станції PCD у відкритій конфігурації з пристикованим до неї PCD; Фіг. 28 - блок-схема першого аспекту дротової системи PCD/встановлювальної станції PCD; Фіг. 29 - блок-схема другого аспекту дротової системи PCD/встановлювальної станції PCD; Фіг. 30 - блок-схема третього аспекту дротової системи PCD/встановлювальної станції PCD; Фіг. 31 - блок-схема четвертого аспекту дротової системи PCD/встановлювальної станції PCD; Фіг. 32 - блок-схема другого аспекту PCD; Фіг. 33 - блок-схема бездротової системи PCD/встановлювальної станції PCD; і Фіг. 34 - блок-схема стек протоколів бездротового з'єднання. ЗДІЙСНЕННЯ ВИНАХОДУ Слово "зразковий" використовується в даному документі, щоб означати "служить як приклад, окремий випадок або ілюстрація". Будь-який аспект, описаний в цьому документі як "зразковий", не обов'язково повинен бути витлумачений як переважний або переважний над іншими аспектами. У цьому описі термін "додаток" також може включати в себе файли, що мають виконуваний вміст, наприклад: об'єктний код, сценарії, байт-код, файли на мові розмітки і виправлення. До того ж "додаток", на який приводяться посилання в цьому документі, також може включати в себе файли, які не є виконуваними по своїй суті, наприклад, документи, які може потребуватися відкрити, або інші файли даних, до яких необхідно звернутися. Термін "вміст" також може включати в себе файли, що мають виконуваний вміст, наприклад: об'єктний код, сценарії, байт-код, файли на мові розмітки і виправлення. До того ж "вміст", на який даються посилання в цьому документі, також може включати в себе файли, які не є виконуваними по своїй суті, наприклад, документи, які може потребуватися відкрити, або інші файли даних, до яких необхідно звернутися. 4 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 При використанні в цьому описі терміни "компонент", "база даних", "модуль", "система" і т. п. призначені для посилання на пов'язаний із застосуванням комп'ютера об'єкт, будь-який з апаратних засобів, мікропрограмного забезпечення, поєднання апаратних засобів і програмного забезпечення, програмного забезпечення або програмного забезпечення в ході виконання. Наприклад, компонент може бути, але не обмежується цим, виконуваним на процесорі процесом, процесором, об'єктом, виконуваним файлом, потоком виконання, програмою і/або комп'ютером. Як ілюстрація і додаток, виконуваний на обчислювальному пристрої, і обчислювальний пристрій можуть бути компонентом. Один або декілька компонентів можуть знаходитися в процесі і/або потоці виконання, і компонент може розташовуватися на одному комп'ютері і/або розподілятися між двома або більше комп'ютерами. До того ж ці компоненти можуть виконуватися з різних машиночитаних носіїв, що мають записані на них різні структури даних. Компоненти можуть взаємодіяти за допомогою локальних і/або віддалених процесів, наприклад, відповідно до сигналу, що має один або декілька пакетів даних (наприклад, даних від одного компонента, взаємодіючого з іншим компонентом в локальній системі, розподіленій системі і/або по мережі, такій як Інтернет, з іншими системами за допомогою сигналу). На Фіг. 1-4 зразковий портативний обчислювальний пристрій (PCD) показаний і позначений загалом як 100. Як показано, PCD 100 може включати в себе корпус 102. Корпус 102 може включати в себе верхню частину 104 корпусу і нижню частину 106 корпусу. Фіг. 1 показує, що верхня частина 104 корпусу може включати в себе дисплей 108. У певному аспекті дисплей 108 може бути дисплеєм із сенсорним екраном. Верхня частина 104 корпусу також може включати в себе кульовий пристрій 110 введення. Додатково, як показано на Фіг. 1, верхня частина 104 корпусу може включати в себе кнопку 112 ввімкнення і кнопку 114 вимкнення. Як показано на Фіг. 1, верхня частина 104 корпусу PCD 100 може включати в себе множину індикаторних ламп 116 і динамік 118. Кожна індикаторна лампа 116 може бути діодом, що випромінює світло (LED). У конкретному аспекті, зображеному на Фіг. 2, верхня частина 104 корпусу є пересувною відносно нижньої частини 106 корпусу. Зокрема, верхня частина 104 корпусу може бути рухомою відносно нижньої частини 106 корпусу. Як показано на Фіг. 2, нижня частина 106 корпусу може включати в себе багатоклавішну клавіатуру 120. У певному аспекті багатоклавішна клавіатура 120 може бути клавіатурою QWERTY. Багатоклавішна клавіатура 120 може відкриватися, коли верхня частина 104 корпусу зсувається відносно нижньої частини 106 корпусу. Фіг. 2 додатково ілюструє, що PCD 100 може включати в себе кнопку 122 скидання на нижній частині 106 корпусу. Як показано на Фіг. 3, PCD 100 може включати в себе багатоштировий рознім 130, встановлений або іншим чином розташований на короткому кінці PCD 100, тобто внизу PCD 100. Як альтернатива, як проілюстровано на Фіг. 4, PCD 100 може включати в себе багатоштировий рознім 132, встановлений або іншим чином розташований на довгому кінці PCD 100, наприклад, на лівій стороні PCD 100 або на правій стороні PCD 100. У конкретному аспекті багатоштировий рознім 130, 132 може надавати можливість з'єднання між PCD 100 і деяким виглядом встановлювальної станції PCD, детально описаним нижче. На фіг. 5 ілюструється зразковий необмежуючий аспект портативного обчислювального пристрою (PCD), позначеного загалом як 520. Як показано, PCD 520 включає в себе внутрішньокристальну систему 522, яка включає в себе цифровий процесор 524 сигналів і аналоговий процесор 526 сигналів, які з’єднуються разом. Внутрішньокристальна система 522 може включати в себе більше двох процесорів. Наприклад, внутрішньокристальна система 522 може включати в себе чотири ядерні процесори і процесор ARM 11, тобто, як описано нижче з посиланням на Фіг. 32. Можна брати до уваги, що внутрішньокристальна система 522 може включати в себе інші типи процесорів, наприклад, центральний процесор, багатоядерний ЦП, багатоядерний цифровий процесор сигналів, багатоядерний графічний процесор або будь-яке їх поєднання. Як проілюстровано на Фіг. 5, контролер 528 дисплея і контролер 530 сенсорного екрана з’єднуються з цифровим процесором 524 сигналів. У свою чергу дисплей 532 із сенсорним екраном, зовнішній відносно внутрішньокристальної системи 522, з’єднується з контролером 528 дисплея і контролером 530 сенсорного екрана. Фіг. 5 додатково вказує, що відеокодер 534, наприклад, кодер з порядковою зміною фази (PAL), кодер послідовної системи кольорового телебачення із запам'ятовуванням (SECAM) або кодер Національного комітету по телевізійних системах (NTSC), з’єднується з цифровим процесором 524 сигналів. Додатково відеопідсилювач 536 з’єднується з відеокодером 534 і дисплеєм 532 із сенсорним екраном. Також відеопорт 538 з’єднується з відеопідсилювачем 536. Як зображено на Фіг. 5, контролер 540 універсальної послідовної шини (USB) з’єднується з цифровим процесором 524 сигналів. Також порт 542 USB з’єднується з контролером 540 USB. 5 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запам'ятовуючий пристрій 544 і карта 546 Модуля ідентифікації абонента (SIM) також може з’єднуватися з цифровим процесором 524 сигналів. Додатково, як показано на Фіг. 5, цифрова камера 548 може з’єднуватися з цифровим процесором 524 сигналів. У зразковому аспекті, цифрова камера 548 є камерою на приладі із зарядовим зв'язком (CCD) або камерою на комплементарному металооксидному напівпровіднику (CMOS). Як додатково проілюстровано на Фіг. 5, стереофонічний аудіокодек 550 може з’єднуватися з аналоговим процесором 526 сигналів. Крім того, аудіопідсилювач 552 може з’єднуватися зі стереофонічним аудіокодеком 550. У зразковому аспекті перший стереофонічний динамік 554 і другий стереофонічний динамік 556 з’єднуються з аудіопідсилювачем 552. Фіг. 5 показує, що мікрофонний підсилювач 558 також може з’єднуватися зі стереофонічним аудіокодеком 550. Додатково мікрофон 560 може з’єднуватися з мікрофонним підсилювачем 558. У певному аспекті тюнер 562 частотної модуляції (FM) може з’єднуватися зі стереофонічним аудіокодеком 550. Також FM-антена 564 з’єднується з тюнером 562 FM. Додатково стереофонічні навушники 566 можуть з’єднуватися зі стереофонічним аудіокодеком 550. Фіг. 5 додатково вказує, що радіочастотний (РЧ) приймач-передавач 568 може з’єднуватися з аналоговим процесором 526 сигналів. РЧ-перемикач 570 може з’єднуватися з РЧ-приймачемпередавачем 568 і РЧ-антеною 572. Як показано на Фіг. 5, клавішна панель 574 може з’єднуватися з аналоговим процесором 526 сигналів. Також, монофонічна гарнітура з мікрофоном 576 може з’єднуватися з аналоговим процесором 526 сигналів. Додатково вібраційний пристрій 578 може з’єднуватися з аналоговим процесором 526 сигналів. Фіг. 5 також показує, що джерело 580 живлення може з’єднуватися з внутрішньокристальною системою 522. У конкретному аспекті джерело 580 живлення є джерелом живлення постійного струму (DC), яке надає енергію для різних компонентів PCD 520, які потребують енергії. Додатково, в певному аспекті джерело живлення є батареєю, що перезаряджається DC, або джерелом живлення DC, яке виходить з перетворювача змінного струму (AC) в DC, який підключений до джерела живлення AC. Як показано на Фіг. 5, PCD 520 також може включати в себе модуль 582 системи глобального позиціонування (GPS). Модуль 582 GPS може використовуватися для визначення місцеположення PCD 520. Додатково модуль 582 GPS може використовуватися для визначення, чи знаходиться PCD 520 в русі, шляхом визначення послідовної інформації про місцеположення. Також на основі послідовної інформації про місцеположення можна визначити швидкість, з якою переміщається PCD 520. Фіг. 5 вказує, що PCD 520 може включати в себе модуль 584 керування, наприклад, в запам'ятовуючому пристрої 544. Модуль 584 керування може використовуватися для керування потужністю PCD, потужністю встановлювальної станції PCD або їх поєднанням. Додатково, в іншому аспекті модуль 584 керування може використовуватися для керування запам'ятовуючим пристроєм 544 в PCD 520, запам’ятовуючим пристроєм у встановлювальній станції PCD або в їх поєднанні. Зокрема, модуль 584 керування може використовуватися для керування одним або декількома додатками, збереженими в PCD 520, одним або декількома елементами вмісту, збереженими в PCD 520, одним або декількома додатками, збереженими у встановлювальній станції PCD, одним або декількома елементами вмісту, збереженими у встановлювальній станції PCD, одним або декількома запитами на завантаження додатків, прийнятими від PCD 520, одним або декількома запитами на завантаження елементів вмісту, прийнятими від PCD 520, одним або декількома запитами на завантаження додатків, прийнятими від встановлювальної станції PCD, одним або декількома запитами на завантаження елементів вмісту, прийнятими від встановлювальної станції PCD, або поєднанням цього. У ще одному аспекті модуль 584 керування також може використовуватися для керування безпекою між PCD 520 і встановлювальною станцією PCD, наприклад, парною встановлювальною станцією PCD, непарною встановлювальною станцією PCD або їх поєднанням. Додатково модуль 584 керування також може використовуватися для керування дисплеєм 532 в PCD 520, дисплеєм у встановлювальній станції PCD або в їх поєднанні. Додатково модуль 584 керування може використовуватися для керування викликами, прийнятими на PCD 520, наприклад, поки PCD 520 пристикований або відстикований від встановлювальної станції PCD. Модуль 584 керування може використовуватися для керування викликами, переданими від PCD 520, наприклад, поки PCD 520 пристикований або відстикований від встановлювальної станції PCD. Модуль 584 керування також може використовуватися для керування іншою передачею даних до і від PCD 520, поки PCD 520 пристикований або відстикований, наприклад, через мережу Wi-Fi, WPAN, стільникову мережу або будь-яку іншу бездротову мережу передачі даних. 6 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 У ще одному аспекті модуль 584 керування може використовуватися для керування процесорами в PCD 520, наприклад, коли PCD 520 стикується із встановлювальною станцією PCD, коли PCD 520 відстиковується від встановлювальної станції PCD, або в поєднанні цього. Модуль 584 керування також може використовуватися для керування виконанням додатків в PCD 520, коли PCD пристикований або відстикований від встановлювальної станції PCD. Наприклад, модуль 584 керування може керувати виконанням основних версій додатків, додаткових версій додатків, стандартних версій додатків, розширених версій додатків або їх поєднанням. Фіг. 5 вказує, що PCD 520 додатково може включати в себе датчик 586, підключений до DSP 524. Датчик 586 може бути датчиком руху, датчиком нахилу, безконтактним датчиком, ударним датчиком або їх поєднанням. Датчик 586 може використовуватися для додатків ситуаційної обізнаності. Наприклад, датчик 586 може використовуватися для виявлення руху користувача, що підіймає PCD 520 до свого вуха, і у верхній точці руху автоматичного прийняття вхідного виклику. Додатково датчик 586 може виявляти тривалу відсутність руху PCD 520, оскільки PCD 520 можна автоматично вимкнути або перевести в режим очікування. Датчик 586 може залишатися ввімкненим, щоб PCD 520 можна було перемкнути з режиму очікування, або неробочого режиму, в активний режим, коли знову виявляється рух. Датчик 586 може використовуватися з додатками вимірювання нахилу. Наприклад, датчик 586 може використовуватися для додатків інтерфейсу користувача, в яких важливе переміщення. Датчик 586 може використовуватися для пізнання орієнтації зображення або екрана. Додатково датчик 586 може використовуватися для переходу, прокрутки, перегляду, масштабування, зсуву або їх поєднання на основі вимірювання нахилу. Датчик 586 також може використовуватися в поєднанні з ігровими додатками. У іншому додатку датчик 586 може використовуватися для виявлення удару, щоб захистити накопичувач на жорсткому диску в PCD 520 або накопичувач на жорсткому диску у встановлювальній станції PCD, в яку встановлюється або іншим чином з’єднується PCD 520. Більше того, датчик 586 може використовуватися для виявлення торкання. Фіг. 5 додатково вказує, що PCD 520 також може включати в себе мережеву карту 588, яка може використовуватися для доступу до мережі передачі даних, наприклад, локальної мережі, особистої мережі або будь-якої іншої мережі. Мережева карта 588 може бути мережевою картою Bluetooth, мережевою картою Wi-Fi, мережевою картою особистої мережі (PAN), мережевою картою особистої мережі з технологією наднизької потужності (PeANUT) або будьякою іншою мережевою картою, широко відомою в даній галузі техніки. Додатково мережева карта 588 може вбудовуватися в мікросхему, тобто мережева карта 588 може бути повноцінним рішенням в мікросхемі і може не бути окремою мережевою картою 588. Як зображено на Фіг. 5, дисплей 532 із сенсорним екраном, відеопорт 538, порт 542 USB, камера 548, перший стереофонічний динамік 554, другий стереофонічний динамік 556, мікрофон 560, FM-антена 564, стереофонічні навушники 566, РЧ-перемикач 570, РЧ-антена 572, клавішна панель 574, монофонічна гарнітура 576, вібраційний пристрій 578 і джерело 580 живлення є зовнішніми відносно системи 522 на кристалі. У конкретному аспекті один або декілька етапів способу, описаних в цьому документі, можуть зберігатися в запам'ятовуючому пристрої 544 у вигляді команд комп'ютерної програми. Ці команди можуть виконуватися процесором 524, 526, щоб виконувати способи, описані в цьому документі. Додатково процесори 524, 526, контролер 528 дисплея, контролер 530 сенсорного екрана, запам'ятовуючий пристрій 544, модуль 584 керування, мережева карта 588 або поєднання цього можуть служити як засіб для виконання одного або декількох етапів способу, описаних в цьому документі. На Фіг. 6-11 показаний перший аспект встановлювальної станції PCD, позначеної загалом як 600. Як показано, встановлювальна станція 600 PCD може включати в себе корпус 602, що має звичайно плоску прямокутну нижню частину 604 корпусу і звичайно плоску прямокутну верхню частину 606 корпусу. У конкретному аспекті верхня частина 606 корпусу може з’єднуватися з нижньою частиною 604 корпусу за допомогою першого шарніра 608 і другого шарніра 610. Верхня частина 606 корпусу в корпусі 602 може обертатися навколо шарнірів 608, 610 відносно нижньої частини 604 корпусу в корпусі 602. Відповідно, верхня частина 606 корпусу може повертатися або іншим чином переміщатися відносно нижньої частини 604 корпусу в корпусі 602 між закритим положенням або закритою конфігурацією, показаною на Фіг. 6-9, і відкритим положенням або відкритою конфігурацією, показаною на Фіг. 10 і Фіг. 11. Можна брати до уваги, що відкрите положення може включати в себе множину відкритих положень, в яких верхня частина 606 корпусу в корпусі 602 повертається від нижньої частини 604 корпусу в корпусі 602 і розташовується під множиною кутів відносно нижньої частини 604 корпусу в корпусі 602. 7 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 Встановлювальна станція 600 PCD показана з шарнірами 608, 610, що з'єднують верхню частину 606 корпусу з нижньою частиною 604 корпусу. Можна брати до уваги, що верхня частина 606 корпусу може з’єднуватися або іншим чином скріплятися з нижньою частиною 604 корпусу за допомогою полозків (не показані). Верхня частина 606 корпусу може ковзати відносно нижньої частини 604 корпусу, щоб показувати один або декілька компонентів нижньої частини 604 корпусу, верхній частині 606 корпусу або їх поєднання. Додатково верхня частина 606 корпусу і нижня частина 604 корпусу можуть змикатися або з’єднуватися, або іншим чином скріплятися за допомогою різних інших з'єднувальних механізмів, широко відомих в даній галузі техніки. Як показано на Фіг. 6-9, встановлювальна станція 600 PCD може включати в себе першу передню ніжку 612 і другу передню ніжку 614. Додатково встановлювальна станція 600 PCD також може включати в себе першу задню ніжку 616 і другу задню ніжку 618. Кожна ніжка 612, 614, 616, 618 може бути виконана з полімеру, гуми або іншого аналогічного типу матеріалу, щоб підтримувати встановлювальну станцію 600 PCD, коли її кладуть на стіл, щоб запобігти ковзанню встановлювальної станції 600 PCD відносно стола. Як проілюстровано на Фіг. 6, Фіг. 10 і Фіг. 11, встановлювальна станція 600 PCD може включати в себе замкове з'єднання 620. Замкове з'єднання 620 може включати в себе перший гачок 622 і другий гачок 624, що виходить з верхньої частини 606 корпусу в корпусі 602. Перший гачок 622 і другий гачок 624 можуть з’єднуватися один з одним і з повзунком 626. Замкове з'єднання 620 також може включати в себе перший паз 628 гачка і другий паз 630 гачка, утворені в нижній частині 604 корпусу в корпусі 602. Перший паз 628 гачка і другий паз 630 гачка можуть мати розмір і форму для вміщення і зачеплення першого гачка 622 і другого гачка 624. Повзунок 626 може переміщатися або іншим чином ковзати відносно верхньої частини 606 корпусу в корпусі 602, щоб звільнити гачки 624, 626 з пазів 628, 630 гачків і відкрити встановлювальну станцію 600 PCD, щоб дозволити повернути верхню частину 606 корпусу в корпусі 602 відносно нижньої частини 604 корпусу в корпусі 602. Фіг. 9 ілюструє, що нижня частина 604 корпусу в корпусі 602 може включати в себе множину з'єднань 640 зовнішніх пристроїв. Наприклад, нижня частина 604 корпусу в корпусі 602 може включати в себе з'єднання 642 IEEE 1284, перше з'єднання 644 універсальної послідовної шини (USB), друге з'єднання 646 USB, з'єднання 648 стандартного з'єднувача 11, з'єднання 650 RJ45, мікрофонне гніздо 652 і гніздо 654 навушників/динаміка. Додатково нижня частина 604 корпусу в корпусі 602 може включати в себе з'єднання 656 S-video, з'єднання 658 матриці відеографіки (VGA) і з'єднання 660 блока живлення змінного струму (AC). Нижня частина 604 корпусу в корпусі 602 може включати в себе інші з'єднання, описані десь в іншому місці в цьому документі. Згідно з Фіг. 10 і Фіг. 11, верхня частина 606 корпусу у встановлювальній станції 600 PCD може включати в себе вбудований в неї дисплей 670. Наприклад, дисплей 670 може бути рідкокристалічним дисплеєм (LCD), дисплеєм на діодах, що випромінюють світло (LED), дисплеєм з LED-підсвічуванням, дисплеєм на органічних діодах, що випромінюють світло (OLED), або будь-яким іншим типом дисплея. Нижня частина 604 корпусу у встановлювальній станції 600 PCD може включати в себе вбудовану в неї клавіатуру 672. Клавіатура 672 може бути повноцінною QWERTY-клавіатурою. Нижня частина 604 корпусу у встановлювальній станції 600 PCD може включати в себе вбудовану в неї сенсорну панель 674. Додатково нижня частина 604 корпусу у встановлювальній станції 600 PCD може включати в себе першу кнопку 676 миші і другу кнопку 678 миші, вбудовані в неї. Кнопки 676, 678 миші можуть знаходитися близько до сенсорної панелі 674. Більше того, як показано на Фіг. 10 і Фіг. 11, нижня частина 604 корпусу в корпусі 602 може включати в себе вбудовані в неї перший динамік 680 і другий динамік 682. Нижня частина 604 корпусу в корпусі 602 також може включати в себе вбудований в неї зчитувач 684 відбитків пальців. Як проілюстровано на Фіг. 10, нижня частина 604 корпусу в корпусі 602 може включати в себе встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем, утворене на її поверхні. У цьому аспекті встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем може мати розмір і форму для вміщення PCD відповідного розміру і форми, наприклад, PCD 100, показаного на Фіг. 1-4. Встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем може бути поглибленням або отвором, утвореним в нижній частині 604 корпусу в корпусі 602. Як показано, встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем може бути відкритим простором або об'ємом, утвореним в лівій бічній стінці 692, правій бічній стінці 694, задній бічній стінці 696, передній бічній стінці 698 і нижній поверхні 700. 8 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 10 вказує, що встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем може включати в себе багатоштировий рознім 702. Багатоштировий рознім 702 може бути сформований в одній з бічних стінок 692, 694, 696, 698 або продовжуватися з неї (або поєднання цього). У аспекті, що ілюструється на Фіг. 10, багатоштировий рознім 702 може продовжуватися з лівої бічної стінки 692 у встановлювальному гнізді 690 PCD з відкритим верхом і закритим торцем. Багатоштировий рознім 702 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. Як показано на Фіг. 10 і Фіг. 11, встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем також може включати в себе замкове з'єднання 704, яке виступає за межу однієї з бічних стінок 692, 694, 696, 698. У аспекті, що ілюструється на Фіг. 10 і Фіг. 11, замкове з'єднання 704 може виступати за межу правої бічної стінки 694 у встановлювальному гнізді 690 PCD з відкритим верхом і закритим торцем навпроти лівої бічної стінки 692 у встановлювальному гнізді 690 PCD з відкритим верхом і закритим торцем. Замкове з'єднання 704 може бути пружинним і ковзним у поверхні нижньої частини 604 корпусу в корпусі 602. У показаному аспекті, замкове з'єднання 704 може переміщатися в деякому напрямку, наприклад, праворуч, щоб дозволити встановлювати PCD, наприклад, PCD 100, показаний на Фіг. 1-4, у встановлювальне гніздо 690 PCD з відкритим верхом і закритим торцем. Згодом замкове з'єднання 704 при відпусканні може переміщатися в протилежному напрямку, наприклад, ліворуч. Замкове з'єднання 704 може потім зачепити верхню поверхню PCD 100, щоб втримувати PCD 100 у встановлювальному гнізді 690 PCD. Фіг. 11 ілюструє PCD 100, з’єднаний із встановлювальною станцією 600 PCD. Як показано на Фіг. 11, PCD 100 може встановлюватися у встановлювальне гніздо 690 з відкритим верхом і закритим торцем, яке описане в цьому документі. Залежно від орієнтації багатоштирового розніму 702, PCD 100 може встановлюватися лицьовою стороною вгору або вниз у встановлювальне гніздо 690 з відкритим верхом і закритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 690, багатоштировий рознім 130 в PCD 100 може з’єднуватися з багатоштировим рознімом 702, утвореним у встановлювальному гнізді 690 з відкритим верхом і закритим торцем. Додатково, коли PCD 100 встановлюється лицьовою стороною вгору у встановлювальне гніздо 690, дисплей 670 у встановлювальній станції 600 PCD може функціонувати як основний дисплей, а PCD 100 може функціонувати як додатковий дисплей. Наприклад, виконуваний додаток може відображатися на основному дисплеї, а одна або декілька команд можуть відображатися на додатковому дисплеї. У іншому аспекті у відеорежимі відео може відображатися на основному дисплеї, а список відео і один або декілька елементів керування відео можуть відображатися на додатковому дисплеї. У ще одному аспекті в режимі аудіопрогравача обкладинка альбому може відображатися на основному дисплеї, а один або декілька елементів керування звуком можуть відображатися на додатковому дисплеї. У режимі телефону, список контактів, історія викликів, фотографія абонента, що викликає, номер, що викликається, або їх поєднання можуть відображатися на основному дисплеї, а цифрова клавішна панель може відображатися на додатковому дисплеї. Коли відбувається виклик, диспетчер додатків, наприклад, в PCD 100, може перемкнутися з поточного додатку, що відображається на додатковому дисплеї, в телефонний додаток, що відображається на додатковому дисплеї. На виклик можна відповісти через PCD 100 за допомогою витягання PCD 100. Як альтернатива, на виклик можна відповісти за допомогою встановлювальної станції 600 PCD, наприклад, через динаміки 680, 682 і мікрофон, підключені до встановлювальної станції PCD. Крім того, на виклик можна відповісти за допомогою гарнітури, наприклад, гарнітури Bluetooth, з’єднаної з PCD 100. У ще одному аспекті в додатку електронної пошти поточний електронний лист може відображатися на основному дисплеї, а список інших електронних листів може відображатися на додатковому дисплеї. У ігровому додатку виконувана гра може відображатися на основному дисплеї, а елементи керування грою можуть відображатися на додатковому дисплеї. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 600 PCD, ця комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково комбінація PCD 100 і встановлювальної станції 600 PCD є портативною, і корпус 602 встановлювальної станції 600 PCD можна закрити, поки PCD 100 пристикований до встановлювальної станції 600 PCD. Також встановлювальна станція 600 PCD може включати в себе вимикач, наприклад, натискний вимикач, у 9 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлювальному гнізді 690 з відкритим верхом і закритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 690 з відкритим верхом і закритим торцем, PCD 100 може замкнути вимикач і примусити ввімкнутися встановлювальну станцію 600 PCD, наприклад, активізуватися. Коли PCD 100 витягується або іншим чином видаляється із встановлювального гнізда 690 з відкритим верхом і закритим торцем, встановлювальна станція 600 PCD може вимикатися. У іншому аспекті просте з'єднання PCD 100 з багатоштировим рознімом 702 може призвести до ввімкнення встановлювальної станції 600 PCD. Від'єднання PCD 100 від багатоштирового розніму 702 може призвести до вимкнення встановлювальної станції 600 PCD. На Фіг. 12-15 ілюструється другий аспект встановлювальної станції PCD, позначеної загалом як 1200. Взагалі встановлювальна станція 1200 PCD, показана на Фіг. 12-15, сконфігурована способом, аналогічним встановлювальній станції 600 PCD, описаній з посиланнями на Фіг. 6-11. Однак встановлювальна станція 1200 PCD, показана на Фіг. 12-15, не включає в себе встановлювальне гніздо PCD 690 з відкритим верхом і закритим торцем (Фіг. 10). Як проілюстровано на Фіг. 13 і Фіг. 14, встановлювальна станція 1200 PCD може включати в себе корпус 1202, що має нижню частину 1204 корпусу і верхню частину 1206 корпусу. У цьому аспекті нижня частина 1204 корпусу може включати в себе утворене в ній встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем. Встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем може мати розмір і форму для вміщення PCD відповідного розміру і форми, наприклад, PCD 100, показаного на Фіг. 1-4. Встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем може бути поглибленням або отвором, утвореним в нижній частині 1204 корпусу в корпусі 1202. Як показано, встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем може бути відкритим простором або об'ємом, утвореним в лівій бічній стінці 1212, задній бічній стінці 1214, передній бічній стінці 1216 і нижній поверхні 1218. Додатково встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем відкрите з одного боку, наприклад, з правого боку, щоб дозволити засувати або іншим чином переміщувати PCD у встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем. Фіг. 12-14 вказують, що встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем може включати в себе багатоштировий рознім 1222. Багатоштировий рознім 1222 може бути сформований в одній з бічних стінок 1212, 1214, 1216 або продовжуватися з неї (або поєднання цього). У аспекті, показаному на Фіг. 12-14, багатоштировий рознім 1222 може продовжуватися з лівої бічної стінки 1212 у встановлювальному гнізді 1210 PCD з відкритим верхом і відкритим торцем. Багатоштировий рознім 1222 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. Як показано на Фіг. 14 і Фіг. 15, PCD, наприклад, PCD 100, показаний Фіг. 1-4, можна засувати у встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем з відкритого правого боку настановного гнізда 1210 PCD з відкритим верхом і відкритим торцем. PCD може зміщатися ліворуч, поки багатоштировий рознім на PCD не з’єднається багатоштировим рознімом 1222, який продовжується у встановлювальне гніздо 1210 PCD з відкритим верхом і відкритим торцем. При повному з'єднанні із встановлювальним гніздом 1210 PCD з відкритим верхом і відкритим торцем, як зображено на Фіг. 15, дисплей із сенсорним екраном в PCD може бути доступний для користувача. Залежно від орієнтації багатоштирового розніму 1222, PCD 100 може встановлюватися лицьовою стороною вгору або вниз у встановлювальне гніздо 1210 з відкритим верхом і відкритим торцем. Коли PCD 100 встановлюється лицьовою стороною вгору у встановлювальне гніздо 1210, дисплей у встановлювальній станції 1200 PCD може функціонувати як основний дисплей, а PCD 100 може функціонувати як додатковий дисплей. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 1200 PCD, ця комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково комбінація PCD 100 і встановлювальної станції 1200 PCD є портативною, і корпус 1202 встановлювальної станції 1200 PCD можна закрити, поки PCD 100 пристикований до встановлювальної станції 1200 PCD. Також встановлювальна станція 1200 PCD може включати в себе вимикач, наприклад, натискний вимикач, у встановлювальному гнізді 1210 з відкритим верхом і відкритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 1210 з відкритим верхом і відкритим торцем, PCD 100 може замкнути вимикач і призвести до ввімкнення встановлювальної станції 1200 PCD, наприклад, активізації. Коли PCD 100 витягується або іншим чином видаляється із 10 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлювального гнізда 1210 з відкритим верхом і відкритим торцем, встановлювальна станція 1200 PCD може вимикатися. У іншому аспекті просте з'єднання PCD 100 з багатоштировим рознімом 1222 може привести до включення встановлювальної станції 1200 PCD. Від'єднання PCD 100 від багатоштирового розніму 1222 може вимкнути встановлювальну станцію 1200 PCD. Фіг. 16 і Фіг. 17 ілюструють третій аспект встановлювальної станції PCD, позначеної загалом цифрою 1600. Взагалі встановлювальна станція 1600 PCD, показана на Фіг. 16 і 17, сконфігурована способом, аналогічним встановлювальній станції 600 PCD, описаній з посиланням на Фіг. 6-11. Однак встановлювальна станція 1600 PCD, показана на Фіг. 16 і 17, не включає в себе встановлювальне гніздо PCD 690 з відкритим верхом і закритим торцем (Фіг. 10). Як проілюстровано на Фіг. 16 і Фіг. 17, встановлювальна станція 1600 PCD може включати в себе корпус 1602, що має нижню частину 1604 корпусу і верхню частину 1606 корпусу. У цьому аспекті нижня частина 1604 корпусу може включати в себе утворене в ній встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем. Встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем може мати розмір і форму для вміщення PCD відповідного розміру і форми, наприклад, PCD 100, показаного на Фіг. 1-4. Встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем може бути поглибленням або отвором, утвореним в нижній частині 1604 корпусу в корпусі 1602. Як показано, встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем може бути відкритим простором або об'ємом, утвореним в лівій бічній стінці 1612, задній бічній стінці 1614, передній бічній стінці 1616, нижній поверхні 1618 і верхній поверхні 1620. Додатково встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем може бути відкритим з одного боку, наприклад, з правого боку, щоб дозволити засувати або іншим чином переміщувати PCD у встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем. Фіг. 16 і Фіг. 17 вказують, що встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем може включати в себе багатоштировий рознім 1622. Багатоштировий рознім 1622 може бути сформований в одній з бічних стінок 1612, 1614, 1616 або продовжуватися з неї (або поєднання цього). У аспекті, що ілюструється на Фіг. 16 і 17, багатоштировий рознім 1622 може продовжуватися з лівої бічної стінки 1612 у встановлювальному гнізді 1610 PCD із закритим верхом і відкритим торцем. Багатоштировий рознім 1622 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. Як показано на Фіг. 17, PCD, наприклад, PCD 100, показаний на Фіг. 1-4, можна засувати у встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем з відкритого правого боку настановного гнізда 1610 PCD із закритим верхом і відкритим торцем. PCD 100 може зміщатися ліворуч, поки багатоштировий рознім на PCD 100 не з’єднається з багатоштировим рознімом 1622, який продовжується у встановлювальне гніздо 1610 PCD із закритим верхом і відкритим торцем. При повному з'єднанні із встановлювальним гніздом 1610 PCD із закритим верхом і відкритим торцем PCD 100 може бути недоступний для користувача. Як показано на Фіг. 16, встановлювальна станція 1600 PCD додатково може включати в себе кнопку 1624 викиду. Коли натискається кнопка 1624 викиду, PCD 100 може виштовхуватися із встановлювального гнізда 1610 PCD і встановлювальної станції 1600 PCD для витягання користувачем. Залежно від орієнтації багатоштирового розніму 1622, PCD 100 може встановлюватися лицьовою стороною вгору або вниз у встановлювальне гніздо 1610 із закритим верхом і відкритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 1610, багатоштировий рознім 130 в PCD 100 може з’єднуватися з багатоштировим рознімом 1622, утвореним у встановлювальному гнізді 1610 із закритим верхом і відкритим торцем. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 1600 PCD, ця комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково комбінація PCD 100 і встановлювальної станції 1600 PCD є портативною, і корпус 1602 встановлювальної станції 1600 PCD можна закрити, поки PCD 100 пристикований до встановлювальної станції 1600 PCD. Також встановлювальна станція 1600 PCD може містити вимикач, наприклад, натискний вимикач, у встановлювальному гнізді 1610 із закритим верхом і відкритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 1610 із закритим верхом і відкритим торцем, PCD 100 може замкнути вимикач і спричинити ввімкнення встановлювальної станції 1600 PCD, наприклад, її активування. Коли PCD 100 витягується або іншим чином видаляється із 11 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлювального гнізда 1610 із закритим верхом і відкритим торцем, встановлювальна станція 1600 PCD може вимикатися. У іншому аспекті просте з'єднання PCD 100 з багатоштировим рознімом 1622 може ввімкнути встановлювальну станцію 1600 PCD. Від'єднання PCD 100 від багатоштирового розніму 1622 може вимкнути встановлювальну станцію 1600 PCD. Фіг. 18-22 ілюструють четвертий аспект встановлювальної станції PCD, позначеної загалом як 1800. Взагалі встановлювальна станція 1800 PCD, показана на Фіг. 18-22, сконфігурована способом, аналогічним встановлювальній станції 600 PCD, описаній з посиланням на Фіг. 6-11. Однак встановлювальна станція 1800 PCD, показана на Фіг. 18-22, не включає в себе встановлювальне гніздо PCD 690 з відкритим верхом і закритим торцем (Фіг. 10). Як проілюстровано на Фіг. 18-22, встановлювальна станція 1800 PCD може включати в себе корпус 1802, що має нижню частину 1804 корпусу і верхню частину 1806 корпусу. У цьому аспекті нижня частина 1804 корпусу може включати в себе стикувальний лоток 1810 PCD, що висувається з неї. Зокрема, стикувальний лоток 1810 PCD може з’єднуватися рухомим чином з нижньою частиною 1804 корпусу встановлювальної станції 1800 PCD. Стикувальний лоток 1810 PCD може витягуватися зі сторони нижньої частини 1804 корпусу, наприклад, лівої сторони, правої сторони або передньої сторони. У конкретному аспекті, як показано, стикувальний лоток 1810 PCD може витягуватися назовні з правої сторони нижньої частини 1804 корпусу у встановлювальній станції 1800 PCD. Додатково стикувальний лоток 1810 PCD може бути рухомим між відкритим положенням або витягнутим положенням, в якому стикувальний лоток 1810 PCD витягується із встановлювальної станції 1800 PCD, і закритим положенням або прийнятим положенням, в якому PCD приймається у встановлювальну станцію 1800 PCD. Стикувальний лоток 1810 PCD може включати в себе звичайно плоску, звичайно прямокутну опорну пластину 1812, що має ближній кінець 1814 і дальній кінець 1816. Лицьова панель 1818 може прикріплятися до далекого кінця 1816 опорної пластини 1812 або формуватися за допомогою нього. Як показано, в певному аспекті лицьова панель 1818 може бути перпендикулярна опорній пластині 1812. Фіг. 19 і Фіг. 20 додатково показують, що стикувальний лоток 1810 PCD може бути утворений з центральним отвором 1820. У конкретному аспекті центральний отвір 1820 звичайно може бути прямокутним і може бути орієнтований так, що довга вісь центрального отвору 1820 практично паралельна ближньому кінцю 1814 і дальньому кінцю 1816 опорної пластини 1812. Як показано, стикувальний лоток 1810 PCD також може включати в себе кронштейн 1822, який має розмір і форму, відповідний до центрального отвору 1820, утвореного в опорній пластині 1812. Кронштейн 1822 звичайно може бути прямокутним і може включати в себе ближній кінець 1824 і дальній кінець 1826. Ближній кінець 1824 кронштейна 1822 може з’єднуватися з опорною пластиною 1812 за допомогою стержня або штиря (не показаний), який проходить через ближній кінець 1824 кронштейна 1822 і в опорну пластину 1812 на кожній стороні центрального отвору 1820, обрамовуючи кронштейн 1822. Додатково, як зображено, опорна пластина 1812 може включати в себе багатоштировий рознім 1828 поруч з центральним отвором 1820 і кронштейном 1822. У певному аспекті багатоштировий рознім 1828 може бути розташований поруч з ближнім кінцем 1824 кронштейна 1822. Багатоштировий рознім 1828 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом на PCD відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. У конкретному аспекті, стикувальний лоток 1810 PCD рухається між відкритим положенням, показаним на Фіг. 19, в якому стикувальний лоток 1810 PCD повністю витягнутий з корпусу 1802, і закритим положенням, в якому стикувальний лоток 1810 PCD приймається в корпус 1802. У закритому положенні лицьова панель 1818 стикувального лотка 1810 PCD може бути на одному рівні (урівень) зі стороною корпусу 1802. Крім того, в конкретному аспекті кронштейн 1822 може повертатися в центральному отворі 1820 опорної пластини 1812 між першим положенням і другим положенням. У першому положенні, показаному на Фіг. 19, в якому кронштейн 1822 вміщується в центральний отвір 1820 опорної пластини 1812, і кронштейн 1822 знаходиться на одному рівні з опорною пластиною 1812, тобто верхня поверхня кронштейна 1822 вирівняна з верхньою поверхнею опорної пластини 1812, нижня поверхня кронштейна 1822 вирівняна з нижньою поверхнею опорної пластини 1812, або поєднання цього. У другому положенні кронштейн 1822 може утворювати кут відносно опорної пластини 1812. У конкретному аспекті, кронштейн 1822, опорна пластина 1812 або їх поєднання можуть 12 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 включати в себе фіксатор (не показаний), пружину (не показана) або інший аналогічний механізм для утримування кронштейна 1822 у другому положенні. Шляхом прикладання тиску до дальнього кінця 1826 кронштейна 1822 можна подолати зусилля фіксатора або пружини, і кронштейн 1822 може повернутися в перше положення. Як показано на Фіг. 21 і Фіг. 22, у другому положенні PCD, наприклад, PCD 100, показаний на Фіг. 1-4, може спиратися на кронштейн 1822, і багатоштировий рознім на PCD 100 може з’єднуватися з багатоштировим рознімом 1828 на стикувальному лотку 1810 PCD. Кронштейн 1822 може підтримувати PCD 100 під кутом для полегшення перегляду PCD 100 під час роботи PCD 100 і встановлювальної станції 1800 PCD. У конкретному аспекті, показаному на Фіг. 18, встановлювальна станція 1800 PCD додатково може включати в себе кнопку 1830 викиду. Кнопка 1830 викиду може бути вбудована в стикувальний лоток 1810 PCD. Як альтернатива кнопка 1830 викиду може бути вбудована в встановлювальну станцію 1800 PCD поряд зі стикувальним лотком 1810 PCD. Коли натискається кнопка 1830 викиду, стикувальний лоток 1810 PCD може переміщатися із закритого положення у відкрите положення. У відкритому положенні PCD 100 може бути пристикований і може підтримуватися стикувальним лотком 1810 PCD. Коли PCD 100 з’єднується зі стикувальним лотком 1810 PCD, дисплей у встановлювальній станції 1800 PCD може функціонувати як основний дисплей, а PCD 100 може функціонувати як додатковий дисплей. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 1800 PCD, їх комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і встановлювальної станції 1800 PCD є портативною. Фіг. 23-25 ілюструють п'ятий аспект встановлювальної станції PCD, позначеної загалом як 2300. Взагалі встановлювальна станція 2300 PCD, показана на Фіг. 23-25, сконфігурована способом, аналогічним встановлювальній станції 600 PCD, описаній з посиланнями на Фіг. 6-11. Однак встановлювальна станція 2300 PCD, показана на Фіг. 23-25, не включає в себе встановлювальне гніздо PCD 690 з відкритим верхом і закритим торцем (Фіг. 10). Як проілюстровано на Фіг. 23-25, встановлювальна станція 2300 PCD може включати в себе корпус 2302, що має нижню частину 2304 корпусу і верхню частину 2306 корпусу. У цьому аспекті верхня частина 2306 корпусу може включати в себе стикувальний лоток 2310 PCD, що висувається з неї. Зокрема, стикувальний лоток 2310 PCD може з’єднуватися рухомим чином з верхньою частиною 2306 корпусу встановлювальної станції 2300 PCD. Стикувальний лоток 2310 PCD може витягуватися зі сторони верхньої частини корпусу 2306, наприклад, лівої сторони, правої сторони або передньої сторони (тобто верхньої сторони, коли верхня частина 2306 корпусу відкрита). У конкретному аспекті, як показано, стикувальний лоток 2310 PCD може витягуватися назовні з правої сторони верхньої частини 2306 корпусу у встановлювальній станції 2300 PCD. Стикувальний лоток 2310 PCD може включати в себе звичайно плоску, звичайно прямокутну опорну пластину 2312, що має ближній кінець 2314 і дальній кінець 2316. Лицьова панель 2318 може прикріплятися до дальнього кінця 2316 опорної пластини 2312 або формуватися за допомогою нього. У конкретному аспекті, лицьова панель 2318 може бути перпендикулярна опорній пластині 2312. Фіг. 24 і Фіг. 25 додатково показують, що стикувальний лоток 2310 PCD може включати в себе упорний виступ 2320, утворений вздовж нижньої межі опорної пластини 2312. У певному аспекті упорний виступ 2320 може бути, як правило, Г-подібним і забезпечувати гніздо між упорним виступом 2320 і опорною пластиною 2312, в яке може входити кінець PCD і залишатися під час використання. Додатково, як зображено на Фіг. 23, верхня частина 2306 корпусу у встановлювальній станції 2302 PCD може включати в себе багатоштировий рознім 2328 поруч зі стикувальним лотком 2310 PCD. У конкретному аспекті багатоштировий рознім 2328 може бути розташований поруч з ближнім кінцем 2314 опорної пластини 2312. Багатоштировий рознім 2328 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом на PCD відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. У конкретному аспекті стикувальний лоток 2310 PCD рухається між відкритим положенням або витягнутим положенням, показаним на Фіг. 24, в якому стикувальний лоток 2310 PCD повністю витягнутий з корпусу 2302, наприклад, з верхньої частини 2306 корпусу, і закритим положенням або прийнятим положенням, в якому стикувальний лоток 2310 PCD приймається в корпус 2302, наприклад, у верхню частину 2306 корпусу. У прийнятому положенні лицьова 13 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 панель 2318 стикувального лотка 2310 PCD може бути на одному рівні з верхньою частиною 2306 корпусу. У витягнутому положенні, як показано на Фіг. 25, PCD 100 може спиратися на стикувальний лоток 2310 PCD, і багатоштировий рознім на PCD 100 може з’єднуватися з багатоштировим рознімом 2328 на верхній частині 2306 корпусу. Стикувальний лоток 2310 PCD може підтримувати PCD 100 з таким же кутом, з яким верхня частина 2306 корпусу знаходиться відносно нижньої частини 2304 корпусу, щоб полегшити перегляд PCD 100 під час роботи PCD 100 і встановлювальної станції 2300 PCD. У конкретному аспекті, показаному на Фіг. 23, встановлювальна станція 2300 PCD додатково може включати в себе кнопку 2330 викиду. Кнопка 2330 викиду може бути вбудована у встановлювальну станцію 2300 PCD поруч зі стикувальним лотком 2310 PCD. Як альтернатива, кнопка 2330 викиду може бути вбудована в стикувальний лоток 2310 PCD. Коли натискається кнопка 2330 викиду, стикувальний лоток 2310 PCD може переміщатися із закритого положення у відкрите положення. У відкритому положенні PCD 100 може бути пристикований і може підтримуватися стикувальним лотком 2310 PCD. Коли PCD 100 з’єднується зі стикувальним лотком 2310 PCD, дисплей у встановлювальній станції 2300 PCD може функціонувати як основний дисплей, а PCD 100 може функціонувати як додатковий дисплей. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 2300 PCD, ця комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково поєднання PCD 100 і встановлювальної станції 2300 PCD є портативним. Фіг. 26 і 27 ілюструють шостий аспект встановлювальної станції PCD, позначеної загалом як 2600. Взагалі встановлювальна станція 2600 PCD, показана на Фіг. 26 і 27, сконфігурована способом, аналогічним встановлювальній станції 600 PCD, описаній з посиланнями на Фіг. 6-11. Однак встановлювальна станція 2600 PCD, показана на Фіг. 26 і Фіг. 27, не включає в себе сенсорну панель 674, першу кнопку 676 миші, другу кнопку 678 миші або їх поєднання. Як проілюстровано на Фіг. 26 і Фіг. 27, встановлювальна станція 2600 PCD може включати в себе корпус 2602, що має нижню частину 2604 корпусу і верхню частину 2606 корпусу. Нижня частина 2604 корпусу в корпусі 2602 може включати в себе встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем, утворене на її поверхні. У цьому аспекті встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем може мати розмір і форму для вміщення PCD відповідного розміру і форми, наприклад, PCD 100, показаного на Фіг. з 1 по 4. У конкретному аспекті встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем може бути поглибленням або отвором, утвореним в нижній частині 2604 корпусу в корпусі 2602. Як показано, встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем може бути відкритим простором або об'ємом, утвореним в лівій бічній стінці 2612, правій бічній стінці 2614, задній бічній стінці 2616, передній бічній стінці 2618 і нижній поверхні 2620. Фіг. 26 вказує, що встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем може включати в себе багатоштировий рознім 2622. Багатоштировий рознім 2622 може бути сформований в одній з бічних стінок 2612, 2614, 2616, 2618 або продовжуватися з неї (або бути поєднанням цього). Як показано на Фіг. 26, багатоштировий рознім 2622 може продовжуватися з лівої бічної стінки 2612 у встановлювальному гнізді 2610 PCD з відкритим верхом і закритим торцем. Багатоштировий рознім 2622 може мати розмір і форму для знімного з'єднання з багатоштировим рознімом відповідного розміру і форми, наприклад, з багатоштировим рознімом 130, проілюстрованим на Фіг. 3, багатоштировим рознімом 132, проілюстрованим на Фіг. 4, їх поєднанням або яким-небудь іншим типом багатоштирового розніму, відомим в даній галузі техніки. Як показано на Фіг. 26 і Фіг. 27, встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем також може включати в себе замкове з'єднання 2624, яке виступає за межу однієї з бічних стінок 2612, 2614, 2616, 2618. У аспекті, показаному на Фіг. 26 і Фіг. 27, замкове з'єднання 2624 може виступати за межу правої бічної стінки 2614 у встановлювальному гнізді 2610 PCD з відкритим верхом і закритим торцем навпроти лівої бічної стінки 2612 у встановлювальному гнізді 2610 PCD з відкритим верхом і закритим торцем. Замкове з'єднання 2624 може бути пружинним і ковзним у поверхні нижньої частини 2604 корпусу в корпусі 2602. Як показано, замкове з'єднання 2624 може переміщатися в деякому напрямку, наприклад, праворуч, щоб дозволити встановлювати PCD, наприклад, PCD 100, показаний на Фіг. 1-4, у встановлювальне гніздо 2610 PCD з відкритим верхом і закритим торцем. Згодом замкове з'єднання 2624 при відпусканні може переміщатися в протилежному напрямку, наприклад, ліворуч. Замкове з'єднання 2624 може потім зачепити верхню поверхню PCD 100, щоб 14 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 втримувати PCD 100 у встановлювальному гнізді 2610 PCD. Фіг. 27 ілюструє PCD 100, з’єднаний із встановлювальною станцією 2600 PCD. Як показано, PCD 100 може встановлюватися у встановлювальне гніздо 2610 з відкритим верхом і закритим торцем, яке описано в цьому документі. Коли PCD 100 встановлюється у встановлювальне гніздо 2610, багатоштировий рознім 130 в PCD 100 може з’єднуватися з багатоштировим рознімом 2622, утвореним у встановлювальному гнізді 2610 з відкритим верхом і закритим торцем. У конкретному аспекті, коли PCD 100 стикується із встановлювальною станцією 2600 PCD, PCD 100 може використовуватися як додатковий дисплей. Більше того, PCD 100 може використовуватися як пристрій введення, наприклад, PCD 100 може використовуватися як сенсорна панель і може включати в себе першу кнопку миші і другу кнопку миші. Також PCD 100 може використовуватися як додатковий дисплей і як сенсорна панель з відповідними кнопками миші. Зрозуміло, що коли PCD 100 стикується із встановлювальною станцією 2600 PCD, їх комбінація може вважатися мобільним обчислювальним пристроєм (MCD), наприклад, переносним обчислювальним пристроєм. Додатково, комбінація PCD 100 і встановлювальної станції 2600 PCD є портативною, і корпус 2602 встановлювальної станції 2600 PCD можна закрити, поки PCD 100 пристикований до встановлювальної станції 2600 PCD. Також встановлювальна станція 2600 PCD може включати в себе вимикач, наприклад, натискний вимикач, у встановлювальному гнізді 2610 з відкритим верхом і закритим торцем. Коли PCD 100 встановлюється у встановлювальне гніздо 2610 з відкритим верхом і закритим торцем, PCD 100 може замкнути вимикач і ввімкнути встановлювальну станцію 2600 PCD, наприклад, активізувати. Коли PCD 100 витягується або іншим чином видаляється із встановлювального гнізда 2610 з відкритим верхом і закритим торцем, встановлювальна станція 2600 PCD може вимикатися. У іншому аспекті просте з'єднання PCD 100 з багатоштировим рознімом 2622 може ввімкнути встановлювальну станцію 2600 PCD. Від'єднання PCD 100 від багатоштирового розніму 2622 може вимкнути встановлювальну станцію 2600 PCD. Фіг. 28 ілюструє перший аспект системи PCD, позначеної загалом як 2800. Як показано, система 2800 PCD може включати в себе PCD 2802 і встановлювальну станцію 2804 PCD. У конкретному аспекті PCD 2802 може знімно з’єднуватися із встановлювальною станцією 2804 PCD за допомогою стикувального розніму 2806. Стикувальний рознім 2806 може надавати можливість електронного з'єднання між одним або декількома компонентами в PCD 2802 і одним або декількома компонентами у встановлювальній станції 2804 PCD. Додатково стикувальний рознім 2806 може бути багатоштировим стикувальним рознімом 2806. Більше того, стикувальний рознім 2806 може бути одним з багатоштирових рознімів, описаних в цьому документі. Як показано на Фіг. 28, PCD 2802 може включати в себе друкарську плату 2808 (PCB), яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути вміщені в корпус у вигляді однокристальної системи (SOC) або деякого іншого відповідного пристрою, який об'єднує і з'єднує електронні компоненти, щоб керувати PCD 2802. PCB 2808 може включати в себе один або декілька компонентів, описаних в поєднанні з Фіг. 5. Батарея 2810 може з’єднуватися з PCB 2808. Фіг. 28 вказує, що встановлювальна станція 2804 PCD може включати в себе батарею 2820, підключену до стикувального розніму 2806. До батареї 2820 може бути підключений модуль 2822 керування живленням. Додатково силове з'єднання 2824 змінного струму (AC) може бути підключене до модуля 2822 керування живленням. Силове з'єднання 2824 AC може бути підключене до джерела живлення AC (не показане). Фіг. 28 додатково показує, що перший порт 2838 універсальної послідовної високошвидкісної шини (USB-HS) може бути підключений до стикувального розніму 2806. Перший рознім 2840 USB може бути підключений до першого порту 2838 USB-HS. Як зображено на Фіг. 28, встановлювальна станція 2804 PCD також може включати в себе другий порт 2848 USB-HS. Клавіатура 2856 може бути підключена до другого порту 2838 USB-HS. Зокрема, клавіатура 2856 може бути поєднанням клавіатури/сенсорної панелі. Фіг. 28 вказує, що встановлювальна станція 2804 PCD також може включати в себе дисплей 2860, підключений до стикувального розніму 2806. Як показано, стикувальний рознім 2806 додатково може підключатися до заземлення 2868. У конкретному аспекті стикувальний рознім 2806 може включати в себе сорок чотири (44) штирки. Наприклад, стикувальний рознім 2806 може включати в себе вісім (8) штирків для батареї 2820, чотири (4) штирки для першого порту 2838 USB-HS, чотири (4) штирки для 15 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 другого порту 2848 USB-HS, двадцять (20) штирків для дисплея 2860 і вісім (8) штирків для заземлення 2868. Фіг. 29 ілюструє другий аспект системи PCD, позначеної загалом як 2900. Як показано, система 2900 PCD може включати в себе PCD 2902 і встановлювальну станцію 2904 PCD. У конкретному аспекті, PCD 2902 може знімно з’єднуватися із встановлювальною станцією 2904 PCD за допомогою стикувального розніму 2906. Стикувальний рознім 2906 може надавати можливість електронного з'єднання між одним або декількома компонентами в PCD 2902 і одним або декількома компонентами у встановлювальній станції 2904 PCD. Як показано на Фіг. 29, PCD 2902 може включати в себе друкарську плату 2908 (PCB), яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути вміщені в корпус у вигляді однокристальної системи (SOC) або деякого іншого відповідного пристрою, який об'єднує і з'єднує електронні компоненти, щоб керувати PCD 2802. Більше того, PCB 2908 може включати в себе один або декілька компонентів, описаних з посиланням на Фіг. 5. Батарея 2910 може з’єднуватися з PCB 2908. Фіг. 29 вказує, що встановлювальна станція 2904 PCD може включати в себе батарею 2920, підключену до стикувального розніму 2906. До батареї 2920 може бути підключений модуль 2922 керування живленням. Додатково силове з'єднання 2924 змінного струму (AC) може бути підключене до модуля 2922 керування живленням. Силове з'єднання 2924 AC може бути підключене до джерела живлення AC (не показаний). Аудіо вхід/вихід 2926 може бути підключений до стикувального розніму 2906, і один або декілька динаміків 2928 можуть бути підключені до аудіо входу/виходу 2926. Як проілюстровано, контролер 2934 доступу до середовища передачі Gigabit Ethernet (GbE MAC) також може підключатися до стикувального розніму 2906. Порт 2936 Ethernet може бути підключений до GbE MAC 2934. У конкретному аспекті, порт 2936 Ethernet може бути гніздом RJ45. Фіг. 29 додатково показує, що перший порт 2938 універсальної послідовної високошвидкісної шини (USB-HS) може бути підключений до стикувального розніму 2906. Перший рознім 2942 USB може бути підключений до першого порту 2938 USB-HS. Як зображено на Фіг. 29, встановлювальна станція 2904 PCD також може включати в себе другий порт 2948 USB-HS. Другий рознім 2950 USB може бути підключений до другого порту 2948 USBHS. Крім того, як зображено, третій порт 2954 USB-HS може бути підключений до стикувального розніму 2906. Клавіатура 2956 може бути підключена до третього порту 2954 USB-HS. Зокрема, клавіатура 2956 може бути поєднанням клавіатури/сенсорної панелі. Фіг. 29 вказує, що встановлювальна станція 2904 PCD також може включати в себе дисплей 2960. Більше того, встановлювальна станція 2904 PCD може включати в себе рознім 2962 RGB(А), з’єднаний зі стикувальним рознімом 2906. Рознім 2964 D-sub може бути підключений до розніму 2962 RGB(А). Як показано, стикувальний рознім 2906 може підключатися до заземлення 2968. У певному аспекті стикувальний рознім 2906 може включати в себе сто дев'ятнадцять (119) штирків. Наприклад, стикувальний рознім 2906 може включати в себе десять (10) штирків для батареї 2920, три (3) штирки для аудіо входу/виходу 2926, тридцять шість (36) штирків для GbE MAC 2934, чотири (4) штирки для першого порту 2938 USB-HS, чотири (4) штирки для другого порту 2948 USB-HS, чотири (4) штирки для третього порту 2954 USB-HS, двадцять (20) штирків для дисплея 2960, двадцять вісім (28) штирків для розніму 2962 RGB(А) і десять (10) штирків для заземлення 2968. Фіг. 30 ілюструє третій аспект системи PCD, позначеної загалом як 3000. Як показано, система 3000 PCD може включати в себе PCD 3002 і встановлювальну станцію 3004 PCD. У конкретному аспекті PCD 3002 може знімно з’єднуватися із встановлювальною станцією 3004 PCD за допомогою стикувального розніму 3006. Стикувальний рознім 3006 може надавати можливість електронного з'єднання між одним або декількома компонентами в PCD 3002 і одним або декількома компонентами у встановлювальній станції 3004 PCD. Як показано на Фіг. 30, PCD 3002 може включати в себе друкарську плату 3008 (PCB), яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути вміщені в корпус у вигляді однокристальної системи (SOC) або деякого іншого відповідного пристрою, який об'єднує і з'єднує електронні компоненти, щоб керувати PCD 3002. Більше того, PCB 3008 може включати в себе один або декілька компонентів, описаних з посиланням на Фіг. 5. Батарея 3010 може з’єднуватися з PCB 3008. Фіг. 30 вказує, що встановлювальна станція 3004 PCD може включати в себе батарею 3020, підключену до стикувального розніму 3006. До батареї 3020 може бути підключений модуль 3022 керування живленням. Додатково силове з'єднання 3024 змінного струму (AC) може бути 16 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 підключене до модуля 3022 керування живленням. Силове з'єднання 3024 AC може бути підключене до джерела живлення AC (не показане). Аудіо вхід/вихід 3026 може бути підключений до стикувального розніму 3006, і один або декілька динаміків 3028 можуть бути підключені до аудіо входу/виходу 3026. Як додатково проілюстровано на Фіг. 30, цифровий інтерфейс 3030 мобільного дисплея (MDDI) може бути підключений до стикувального розніму 3006. Камера 3032 може бути підключена до MDDI 3030. Додатково контролер 3034 доступу до середовища передачі Gigabit Ethernet (GbE MAC) також може підключатися до стикувального розніму. Порт 3036 Ethernet може бути підключений до GbE MAC 3034. У певному аспекті порт 3036 Ethernet може бути гніздом RJ45. Фіг. 30 додатково показує, що перший порт 3038 універсальної послідовної високошвидкісної шини (USB-HS) може бути підключений до стикувального розніму 3006. Концентратор 3040 USB може бути підключений до першого порту 3038 USB-HS. Перший рознім 3042 USB і другий рознім 3044 USB можуть бути підключені до концентратора 3040 USB. Більше того, клавіатура 3046 може бути підключена до концентратора 3040 USB. Зокрема, клавіатура 3046 може бути поєднанням клавіатури/сенсорної панелі. Як зображено на Фіг. 30, встановлювальна станція 3004 PCD також може включати в себе другий порт 3048 USB-HS. Перший перетворювач 3050 послідовного інтерфейсу ATA (SATA) в USB може бути підключений до другого порту 3048 USB-HS. Привід 3052 цифрових відеодисків (DVD) може бути підключений до першого перетворювача 3050 SATA-USB. Додатково встановлювальна станція 3004 PCD може включати в себе третій порт 3054 USB-HS. Другий перетворювач 3056 SATA-USB може бути підключений до третього порту 3054 USB-HS, і накопичувач 3058 на жорсткому диску (HDD) може бути підключений до третього порту 3054 USB-HS. Фіг. 30 вказує, що встановлювальна станція 3004 PCD також може включати в себе дисплей 3060. Більше того, встановлювальна станція 3004 PCD може включати в себе рознім 3062 RGB(А), з’єднаний зі стикувальним рознімом 3006. Рознім 3064 D-sub може бути підключений до розніму 3062 RGB(А). Як показано, стикувальний рознім 3006 може підключатися до заземлення 3068. У певному аспекті стикувальний рознім 3006 може включати в себе сто двадцять сім (127) штирків. Наприклад, стикувальний рознім 3006 може включати в себе десять (10) штирків для батареї 3020, п'ять (5) штирків для аудіо входу/виходу 3026, шість (6) штирків для MDDI 3030, тридцять шість (36) штирків для GbE MAC 3034, чотири (4) штирки для першого порту 3038 USB-HS, чотири (4) штирки для другого порту 3048 USB-HS, чотири (4) штирки для третього порту 3054 USB-HS, двадцять (20) штирків для дисплея 3060, двадцять вісім (28) штирків для розніму 3062 RGB(А) і десять (10) штирків для заземлення 3068. Стикувальний рознім 3006 також може включати в себе три (3) додаткових штирки для SATA 3050, підключеного до другого порту 3048 USB-HS. Фіг. 31 ілюструє четвертий аспект системи PCD, позначеної загалом як 3100. Як показано, система 3100 PCD може включати в себе PCD 3102 і встановлювальну станцію 3104 PCD. У конкретному аспекті PCD 3102 може знімно з’єднуватися із встановлювальною станцією 3104 PCD за допомогою стикувального розніму 3106. Стикувальний рознім 3106 може надавати можливість електронного з'єднання між одним або декількома компонентами в PCD 3102 і одним або декількома компонентами у встановлювальній станції 3104 PCD. Як показано на Фіг. 31, PCD 3102 може включати в себе друкарську плату 3108 (PCB), яка може включати в себе електронні компоненти PCD. Електронні компоненти PCD можуть бути вміщені в корпус у вигляді однокристальної системи (SOC) або деякого іншого відповідного пристрою, який об'єднує і з'єднує електронні компоненти, щоб керувати PCD 3102. Більше того, PCB 3108 може включати в себе один або декілька компонентів, описаних з посиланням на Фіг. 5. Батарея 3110 може з’єднуватися з PCB 3108. Фіг. 31 вказує, що встановлювальна станція 3104 PCD може включати в себе батарею 3120, підключену до стикувального розніму 3106. До батареї 3120 може бути підключений модуль 3122 керування живленням. Додатково силове з'єднання 3124 змінного струму (AC) може бути підключене до модуля 3122 керування живленням. Силове з'єднання 3124 AC може бути підключене до джерела живлення AC (не показане). Аудіо вхід/вихід 3126 може бути підключений до стикувального розніму 3106, і один або декілька динаміків 3128 можуть бути підключені до аудіо входу/виходу 3126. Як додатково проілюстровано на Фіг. 31, цифровий інтерфейс 3130 мобільного дисплея (MDDI) може бути підключений до стикувального розніму 3106. Камера 3132 може бути підключена до MDDI 3130. Додатково контролер 3134 доступу до середовища передачі Gigabit 17 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ethernet (GbE MAC) також може підключатися до стикувального розніму. Порт 3136 Ethernet може бути підключений до GbE MAC 3134. У певному аспекті порт 3136 Ethernet може бути гніздом RJ45. Фіг. 31 додатково показує, що перший порт 3138 універсальної послідовної високошвидкісної шини (USB-HS) може бути підключений до стикувального розніму 3106. Концентратор 3140 USB може бути підключений до першого порту 3138 USB-HS. Перший рознім 3142 USB і другий рознім 3144 USB можуть бути підключені до концентратора 3140 USB. Більше того, клавіатура 3146 може бути підключена до концентратора 3140 USB. Зокрема, клавіатура 3146 може бути поєднанням клавіатури/сенсорної панелі. Як зображено на Фіг. 31, встановлювальна станція 3104 PCD також може включати в себе другий порт 3148 USB-HS. Перший перетворювач 3150 послідовного інтерфейсу ATA (SATA) в USB може бути підключений до другого порту 3148 USB-HS. Привід 3152 цифрових відеодисків (DVD) може бути підключений до першого перетворювача 3150 SATA-USB. Додатково встановлювальна станція 3104 PCD може включати в себе третій порт 3154 USB-HS. Другий перетворювач 3156 SATA-USB може бути підключений до третього порту 3154 USB-HS, і накопичувач 3158 на жорсткому диску (HDD) може бути підключений до третього порту 3154 USB-HS. Фіг. 31 вказує, що встановлювальна станція 3104 PCD також може включати в себе дисплей 3160. Більше того, встановлювальна станція 3104 PCD може включати в себе рознім 3162 RGB(А), з’єднаний зі стикувальним рознімом 3106. Рознім 3164 D-sub може бути підключений до розніму 3162 RGB(А). Інтерфейс 3166 для мультимедіа високої чіткості (HDMI) також може бути підключений до стикувального розніму 3106. Як показано, стикувальний рознім 3106 може підключатися до заземлення 3168. У конкретному аспекті стикувальний рознім 3106 може включати в себе сто сорок шість (146) штирків. Наприклад, стикувальний рознім 3106 може включати в себе десять (10) штирків для батареї 3120, п'ять (5) штирків для аудіо входу/виходу 3126, шість (6) штирків для MDDI 3130, тридцять шість (36) штирків для GbE MAC 3134, чотири (4) штирки для першого порту 3138 USB-HS, чотири (4) штирки для другого порту 3148 USB-HS, чотири (4) штирки для третього порту 3154 USB-HS, двадцять (20) штирків для дисплея 3160, двадцять вісім (28) штирків для розніму 3162 RGB(А), дев'ятнадцять (19) штирків для HDMI 3166 і десять (10) штирків для заземлення 3168. Стикувальний рознім 3106 також може включати в себе три (3) додаткових штирки для SATA 3150, підключеного до другого порту 3148 USB-HS. На Фіг. 32 показана процесорна система PCD, позначена загалом як 3200. Як показано, процесорна система 3200 PCD може включати в себе перший ядерний процесор 3202, другий ядерний процесор 3204, третій ядерний процесор 3206 і четвертий ядерний процесор 3208. Додатково процесорна система 3200 PCD може включати в себе 32-розрядний процесор 3210, наприклад, процесор ARM 11. Як показано, один або декілька периферійних пристроїв 3212 можуть бути підключені до першого ядерного процесора 3202, другого ядерного процесора 3204, третього ядерного процесора 3206, четвертого ядерного процесора 3208, 32-розрядного процесора 3210 або їх поєднання. У конкретному аспекті, монітор процесів і регулювальник навантаження 3214 може бути підключений до першого ядерного процесора 3202, другого ядерного процесора 3204, третього ядерного процесора 3206 і четвертого ядерного процесора 3208. Як описано в цьому документі, монітор процесів і регулювальник навантаження 3214 може діяти як диспетчер процесорів, щоб вмикати і вимикати ядерні процесори 3202, 3204, 3206, 3208 залежно від експлуатаційних вимог, чи пристикований PCD, чи відстикований PCD, або від поєднання цього. Монітор процесів і регулювальник навантаження 3214 може діяти як засіб для виконання одного або декількох етапів способу, описаних в цьому документі. Фіг. 32 додатково вказує, що перший процес 3216 і другий процес 3218 можуть виконуватися 32-розрядним процесором 3210. Третій процес 3220, четвертий процес 3222, п'ятий процес 3224, шостий процес 3226, сьомий процес 3228 і N-ий процес 3230 можуть виконуватися першим ядерним процесором 3202, другим ядерним процесором 3204, третім ядерним процесором 3206, четвертим ядерним процесором 3208 або їх поєднанням за допомогою монітора процесів і регулювальника навантаження 3214. Процесорна система 3200 PCD додатково може включати в себе операційну систему 3232 реального часу (RTOS) для модему, яка може працювати над першим процесом 3216 і другим процесом 3218. Прикладна RTOS 3234 може працювати над третім процесом 3220, четвертим процесом 3222, п'ятим процесом 3224, шостим процесом 3226, сьомим процесом 3228 і N-им процесом 3230. У певному аспекті прикладної RTOS може бути RTOS, надана Linux™. Множина додатків 3236 може виконуватися RTOS 3232 модему і прикладною RTOS 3234. 18 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 На Фіг. 33 показана система бездротової PCD/встановлювальної станції PCD, позначена загалом як 3300. Як показано, система 3300 може включати в себе PCD 3302 і встановлювальну станцію 3304 PCD. Будучи пристикованим або вміщеним поруч із встановлювальною станцією 3304 PCD, PCD 3302 може підключатися по бездротовому зв'язку до встановлювальної станції 3304 PCD за допомогою бездротового стикувального з'єднання 3306. Як показано на Фіг. 33, PCD 3302 може включати в себе однокристальну систему 3310 (SOC). Модуль 3312 бездротового з'єднання може бути підключений до SOC 3310. Крім того, приймач-передавач 3314 бездротового зв'язку малого радіуса дії (NFC) і батарея 3316 можуть бути підключені до SOC 3310. Пара 3318 електричних контактів може бути підключена до батареї 3316. Встановлювальна станція 3304 PCD може включати в себе батарею 3320. До батареї може бути підключений модуль 3322 керування живленням. Додатково силове з'єднання 3324 змінного струму (AC) може бути підключене до модуля 2822 керування живленням. Силове з'єднання 3324 AC може бути підключене до джерела живлення AC (не показане). Як показано, пара 3326 електричних контактів може бути підключена до батареї 3320 у встановлювальній станції 3304 PCD. У конкретному аспекті, показаному на Фіг. 33, модуль 3328 бездротового з'єднання може бути підключений до батареї 3320. Додатково приймач-передавач 3330 NFC і вимикач 3332 можуть бути підключені до батареї 3320. Вимикач 3332 може бути натискним вимикачем або яким-небудь іншим типом вимикача. Встановлювальна станція 3304 PCD може включати в себе один або декілька компонентів, описаних в поєднанні із встановлювальними станціями 2804, 2904, 3004, 3104 PCD, проілюстрованими на Фіг. з 28 по 31. У конкретному аспекті, коли PCD 3302 розміщується поруч із встановлювальною станцією 3304 PCD або пристиковується до встановлювальної станції 3304 PCD, PCD 3302 і встановлювальна станція 3304 PCD можуть взаємодіяти один з одним і передавати інформацію між собою через бездротове стикувальне з'єднання 3306, встановлене модулем 3312 бездротового з'єднання в PCD 3302 і модулем 3328 бездротового з'єднання у встановлювальній станції 3304 PCD. Крім того, в певному аспекті приймач-передавач 3314 NFC в PCD 3302 може взаємодіяти з приймачем-передавачем 3330 NFC, щоб активізувати встановлювальну станцію 3304 PCD і компоненти в ній, наприклад, модуль 3328 бездротового з'єднання. Як тільки встановлювальна станція 3304 PCD активізується, може відбуватися передача даних між PCD 3302 і встановлювальною станцією 3304 PCD. У іншому аспекті, коли PCD 3302 стикується із встановлювальною станцією 3304 PCD, як описано в цьому документі, PCD 3302 може перемкнути або іншим чином натиснути вимикач 3332 на встановлювальній станції 3304 PCD, щоб активізувати встановлювальну станцію 3304 PCD. Як тільки встановлювальна станція 3304 PCD активізується, може відбуватися передача даних між PCD 3302 і встановлювальною станцією 3304 PCD. У певному аспекті PCD 3302 може використовуватися як ручний контролер для відеосистеми. Один або декілька елементів керування відео можуть відображатися на PCD 3302, а асоційоване відео може відображатися на встановлювальній станції 3304 PCD. Користувач може керувати по бездротовому зв'язку відтворенням відео, що відображається на встановлювальній станції 3304 PCD, використовуючи елементи керування, представлені на PCD 3302. Додатково PCD 3302 може використовуватися як ручний контролер для аудіосистеми. Один або декілька елементів керування звуком можуть відображатися на PCD 3302, а асоційований звук може транслюватися на встановлювальній станції 3304 PCD. Користувач може керувати по бездротовому зв'язку відтворенням звуку, що транслюється встановлювальною станцією 3304 PCD, використовуючи елементи керування, представлені на PCD 3302. У іншому аспекті PCD 3302 може використовуватися як ручний контролер для ігрової системи. Один або декілька елементів керування грою можуть відображатися на PCD 3302, а асоційований ігровий вміст може бути представлений на встановлювальній станції 3304 PCD. Користувач може керувати по бездротовому зв'язку роботою гри, представленою на встановлювальній станції 3304 PCD, використовуючи елементи керування, представлені на PCD 3302. Фіг. 34 ілюструє конкретний аспект модуля бездротового з'єднання, позначеного загалом як 3400. Як показано, модуль 3400 бездротового з'єднання може включати в себе модем 3402 мобільної станції (MSM). MSM 3402 може включати в себе диспетчер 3406 з'єднань. Додатково MSM 3402 може включати в себе один або декілька профілів 3408 з'єднання, наприклад, один або декілька профілів з'єднання по Bluetooth (BT). Як показано, MSM 3402 може включати в себе прикладний (APP) рівень 3410. 19 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 34 також вказує, що MSM 3402 може включати в себе операційну систему 3412 (OS), стек 3414 протоколів керування логічним зв'язком і адаптація (L2CAP) і стек 3416 протоколу керування передачею/протоколу дейтаграм користувача (TCP/UDP). Додатково MSM 3402 може включати в себе диспетчер 3418 почергового MAC/PHY (AMP) і стек 3420 Інтернет-протоколу (IP). MSM 3402 також може включати в себе модуль 3422 обробки на рівні адаптації протоколу/рівні керування логічним зв'язком (PAL/LLC). Додатково MSM 3402 може включати в себе перший верхній рівень 3424 керування доступом до середовища передачі (MAC) і другий верхній рівень 3426 MAC. Як проілюстровано на Фіг. 34, основний інтерфейс 3428 може бути підключений до MSM 3402. У конкретному аспекті, основний інтерфейс 3428 може бути інтелектуальною периферійною підсистемою (SPS), наданою QUALCOMM™. Основний інтерфейс 3428 може підключати мікросхему 3430 Bluetooth до MSM 3402. Мікросхема 3430 Bluetooth може бути мікросхемою 802.15.1, що функціонує на частоті 2,4 ГГц. Мікросхема 3430 Bluetooth також може включати в себе базову швидкість (BR) або підвищену швидкість передачі даних (EDR). Додатково основний інтерфейс 3428 може підключати широкосмуговий бездротовий інтерфейс 3432 до MSM 3402. Широкосмуговий бездротовий інтерфейс 3432 може включати в себе шестидесятигігагерцову (60 ГГц) мікросхему. Крім того, мікросхема 60 ГГц може працювати на частоті приблизно 60 ГГц. Основний інтерфейс 3428 також може підключати мікросхему 3434 Wi-Fi до MSM 3402. Мікросхема 3434 Wi-Fi може бути мікросхемою 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. Фіг. 34 вказує, що мікросхема 3430 Bluetooth може включати в себе адміністратор 3440 зв'язків. Широкосмуговий бездротовий інтерфейс 3432 може включати в себе перший нижній рівень 3442 MAC. Мікросхема 3434 Wi-Fi також може включати в себе другий нижній рівень 3444 MAC. У конкретному аспекті, мікросхема 3430 Bluetooth може забезпечувати швидкість передачі даних приблизно в три мегабіти за секунду (3 Мбіт/с). Мікросхема 3434 Wi-Fi може забезпечувати швидкість передачі даних приблизно в триста мегабіт за секунду (300 Мбіт/с). Крім того, широкосмуговий бездротовий інтерфейс 3432 може забезпечувати швидкість передачі даних приблизно в три тисячі мегабіт за секунду (3000 Мбіт/с). Модуль 3400 бездротового з'єднання може забезпечувати можливість децентралізованого з'єднання, можливість з'єднання в альянс цифрових домашніх мереж (DLNA) або поєднання цього. Додатково модуль 3400 бездротового з'єднання може використовуватися для передачі контенту високої чіткості, що візуалізується, аудіоконтенту, інформаційного контенту або їх поєднання. Модуль 3400 бездротового з'єднання також може передбачати швидку синхронізацію між пристроями, наприклад, парою модулів 3400 бездротового з'єднання. При описаній в цьому документі конфігурації поєднання PCD/встановлювальної станції PCD забезпечує розділення функцій між PCD і встановлювальною станцією PCD. PCD може з’єднуватися із встановлювальною станцією PCD одним із способів, описаних в цьому документі. Наприклад, PCD може з’єднуватися за допомогою механізму введення в контакт з PCD, наприклад, настановного гнізда PCD, стикувального лотка PCD або аналогічного механізму. Додатково забезпечується використання подвійного дисплея, наприклад, дисплея в PCD і дисплея у встановлювальній станції PCD. PCD може заряджатися від встановлювальної станції PCD при з'єднанні із встановлювальною станцією PCD. Крім того, може забезпечуватися прозорий інтерфейс користувача і перехід додатків, коли PCD стикується або відстиковується. У конкретному аспекті, функції інтерфейсу користувача можуть надаватися, коли PCD стикується або відстиковується. У одному такому аспекті, пухирець "риб'яче око" може надаватися у всіх додатках, що відображаються на PCD. Більше того, може забезпечуватися масштабування прикладного рівня. Наприклад, основна версія додатку може виконуватися, коли PCD стикується, а додаткова версія додатку може виконуватися, коли PCD відстиковується. Як альтернатива стандартна версія додатку може виконуватися, коли PCD відстиковується, а розширена версія додатку може виконуватися, коли PCD стикується. У відстикованому режимі PCD може виконувати додатки, менш вимогливі до обчислювальної потужності, з меншим об'ємом зайнятої пам'яті. У пристикованому режимі за допомогою PCD можуть виконуватися додатки з повними функціональними можливостями. Можна автоматично виявляти, стикується чи відстиковується PCD, і відповідні версії додатків можуть виконуватися, коли вони доступні. Коли PCD відстиковується, два малопотужних процесори можуть використовуватися для додатків для малих екранів і операційної системи PCD (OS). Крім того, два високопродуктивних процесори можуть використовуватися для виконання більших додатків, коли PCD стикується із встановлювальною станцією PCD. У іншому аспекті, коли PCD стикується, один процесор може використовуватися для директив від миші і директив графічного інтерфейсу користувача, тобто 20 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 директив від сенсорного екрана; один процесор може використовуватися для загальних директив введення/виведення; один процесор може використовуватися для OS PCD; і один процесор може використовуватися для настільної OS, збережений у встановлювальній станції PCD. У ще одному аспекті кожний процесор може виконувати різну OS та інфраструктуру. Встановлювальна станція PCD може бути підключена до домашньої мережі, і коли PCD стикується із встановлювальною станцією PCD, PCD в свою чергу може бути підключений до домашньої мережі. Крім того, дані, наприклад, додатки, вміст або їх поєднання, можуть автоматично копіюватися на встановлювальну станцію PCD, коли PCD стикується із встановлювальною станцією PCD. Встановлювальна станція PCD може включати в себе дисплей, буфер дисплея, HDD, додатковий запам'ятовуючий пристрій, можливості LAN, можливості WLAN, один або декілька портів USB, з'єднання принтера, клавіатуру, мишу і т. д. Встановлювальна станція PCD може включати в себе пам'ять додатків для великого екрана. Додаток для великого екрана і стан OS можуть зберігатися в запам'ятовуючому пристрої встановлювальної станції PCD, коли PCD відстиковується, щоб забезпечити можливість миттєвого ввімкнення, коли PCD знову стикується. Додаток для великого екрана може включати в себе додаток оглядача, додаток текстового процесора, додаток електронної таблиці, додаток для презентацій, додаток електронної пошти, додаток календаря, додаток роботи з відео або їх поєднання. Додаток для малого екрана може включати в себе додаток мультимедійного програвача, додаток телефону, керуючий додаток або їх поєднання. Коли PCD стикується із встановлювальною станцією PCD, користувач може скористатися перевагою відносно більшого дисплея, вбудованого у встановлювальну станцію PCD. Додатково користувач може використовувати повнорозмірну клавіатуру і мишу для доступу до даних, збережених в PCD. Встановлювальна станція PCD може вбудовуватися в транспортний засіб, кіоск, телевізійну приставку і т. д., а PCD може стикуватися з нею. Треба розуміти, що описані в цьому документі етапи способу не обов'язково треба виконувати в тому порядку, в якому вони описані. Більше того, такі слова, як "після цього", "потім", "далі" і т. д. не призначені для обмеження порядку етапів. Ці слова просто використовуються для ведення читача по опису етапів способу. У одному або більше зразкових аспектах описувані функції можуть бути реалізовані в апаратних засобах, програмному забезпеченні, мікропрограмному забезпеченні або будь-якому їх поєднанні. При реалізації в програмному забезпеченні функції можуть зберігатися або передаватися у вигляді однієї або більше команд або коду на машиночитаному носії. Машиночитані носії включають в себе як комп'ютерні носії інформації, так і засоби зв'язку, включаючи будь-який носій, який сприяє передачі комп'ютерної програми з одного місця в інше. Носії інформації можуть бути будь-якими доступними носіями, до яких можна звертатися за допомогою комп'ютера. Як приклад, а не обмеження, такі машиночитані носії можуть бути виконані у вигляді RAM, ROM, EEPROM, компакт-диска або іншого накопичувача на оптичних дисках, накопичувача на магнітних дисках або інших магнітних запам'ятовуючих пристроїв, або будь-якого іншого носія, який може використовуватися для переміщення або зберігання необхідного програмного коду у вигляді команд або структур даних, і до якого [носієві] можна звертатися за допомогою комп'ютера. Також будь-яке з'єднання коректно називати машиночитаним носієм. Наприклад, якщо програмне забезпечення передається з веб-сайту, сервера або іншого віддаленого джерела з використанням коаксіального кабелю, оптоволоконного кабелю, витої пари, цифрової абонентської лінії (DSL) або бездротових технологій, наприклад, ІЧ-зв'язку, радіочастотного зв'язку і НВЧ-зв'язку, то коаксіальний кабель, оптоволоконний кабель, вита пара, DSL або бездротові технології, наприклад, ІЧ-зв'язок, радіочастотний зв'язок і НВЧ-зв'язок, включаються у визначення носія. Диск і диск, при використанні в даному документі, включає в себе компакт-диск (CD), лазерний диск, оптичний диск, цифровий універсальний диск (DVD), гнучкий диск і диск Blu-ray, де магнітні диски звичайно відтворюють дані магнітним способом, тоді як оптичні диски відтворюють дані оптично за допомогою лазерів. Поєднання вищепереліченого також потрібно включити в галузь машиночитаних носіїв. Хоч вибрані аспекти проілюстровані і детально описані, повинно бути зрозуміло, що різні заміни і зміни можна виконати без відхилення від суті і об'єму даного винаходу, які визначені нижченаведеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 60 1. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: 21 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і бездротове стикувальне з'єднання, виконане із забезпеченням можливості з'єднання між PCD і встановлювальною станцією PCD. 2. Встановлювальна станція PCD за п. 1, в якій бездротове стикувальне з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 3. Встановлювальна станція PCD за п. 2, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. 4. Встановлювальна станція PCD за п. 3, в якій мікросхема Wi-Fi містить мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГТц. 5. Встановлювальна станція PCD за п. 4, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 6. Встановлювальна станція PCD за п. 5, в якій бездротове стикувальне з'єднання сконфігуроване для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим портом USB-HS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. 7. Встановлювальна станція PCD за п. 5, в якій бездротове стикувальне з'єднання сконфігуроване для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, контролером доступу до середовища, передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 8. Встановлювальна станція PCD за п. 5, в якій бездротове стикувальне з'єднання сконфігуроване для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 9. Встановлювальна станція PCD за п. 5, в якій бездротове стикувальне з'єднання сконфігуроване для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 10. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і засіб бездротового з'єднання для забезпечення можливості з'єднання між PCD і встановлювальною станцією PCD. 11. Встановлювальна станція PCD за п. 10, в якій засіб бездротового з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 12. Встановлювальна станція PCD за п. 11, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ЕГц. 13. Встановлювальна станція PCD за п. 12, в якій мікросхема Wi-Fi містить мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. 14. Встановлювальна станція PCD за п. 13, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 15. Встановлювальна станція PCD за п. 14, в якій засіб бездротового з'єднання сконфігурований для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим 22 UA 100094 C2 5 10 15 20 25 30 35 40 45 50 55 60 портом USB-I IS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. 16. Встановлювальна станція PCD за п. 14, в якій засіб бездротового з'єднання сконфігурований для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 17. Встановлювальна станція PCD за п. 14, в якій засіб бездротового з'єднання сконфігурований для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(А), заземленням або їх поєднанням всередині встановлювальної станції PCD. 18. Встановлювальна станція PCD за п. 14, в якій засіб бездротового з'єднання сконфігурований для забезпечення можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, рознімом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 19. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення вконтакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і бездротове стикувальне з'єднання, виконане із забезпеченням можливості з'єднання між однокристальною системою всередині PCD і батареєю, першим портом універсальної послідовної високошвидкісної шини (USB-HS), другим портом USB-HS, дисплеєм, заземленням або їх поєднанням всередині встановлювальної станції PCD. 20. Встановлювальна станція PCD за п. 19, в якій бездротове стикувальне з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 21. Встановлювальна станція PCD за п. 20, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. 22. Встановлювальна станція PCD за п. 21, в якій мікросхема Wi-Fi містить мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. 23. Встановлювальна станція PCD за п. 22, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 24. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і бездротове стикувальне з'єднання, виконане із забезпеченням можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, роз’ємом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 25. Встановлювальна станція PCD за п. 24, в якій бездротове стикувальне з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 26. Встановлювальна станція PCD за п. 25, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. 27. Встановлювальна станція PCD за п. 26, в якій мікросхема Wi-Fi містить мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. 28. Встановлювальна станція PCD за п. 27, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 23 UA 100094 C2 5 10 15 20 25 30 35 40 29. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і бездротове стикувальне з'єднання, виконане із забезпеченням можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, роз’ємом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 30. Встановлювальна станція PCD за п. 29, в якій бездротове стикувальне з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 31. Встановлювальна станція PCD за п. 30, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. 32. Встановлювальна станція PCD за п. 31, в якій мікросхема Wi-Fi містить мікросхему 802.11.x, що функціонує на частоті 2,4/5,7 ГГц. 33. Встановлювальна станція PCD за п. 32, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 34. Встановлювальна станція портативного обчислювального пристрою (PCD), причому встановлювальна станція PCD містить: верхню частину корпусу; нижню частину корпусу, шарнірно з'єднану з верхньою частиною корпусу; механізм введення в контакт з PCD, сформований в нижній частині корпусу, верхній частині корпусу або їх поєднанні, причому механізм введення в контакт з PCD сконфігурований для знімного з'єднання з PCD, коли PCD стикується із встановлювальною станцією PCD; і бездротове стикувальне з'єднання, виконане із забезпеченням можливості з'єднання між однокристальною системою всередині PCD і батареєю, аудіовходом/виходом, цифровим інтерфейсом мобільного дисплея (MDDI), контролером доступу до середовища передачі Gigabit Ethernet (GbE MAC), першим портом USB-HS, другим портом USB-HS, третім портом USB-HS, дисплеєм, роз’ємом RGB(A), заземленням або їх поєднанням всередині встановлювальної станції PCD. 35. Встановлювальна станція PCD за п. 34, в якій бездротове стикувальне з'єднання включає в себе модуль бездротового з'єднання, що містить мікросхему Bluetooth, широкосмуговий бездротовий інтерфейс і мікросхему Wi-Fi. 36. Встановлювальна станція PCD за п. 35, в якій мікросхема Bluetooth містить мікросхему 802.15.1, що функціонує на частоті 2,4 ГГц. 37. Встановлювальна станція PCD за п. 36, в якій мікросхема Wi-Fi містить мікросхему 802.11.х, що функціонує на частоті 2,4/5,7 ГГц. 38. Встановлювальна станція PCD за п. 37, в якій широкосмуговий бездротовий інтерфейс містить шістдесятигігагерцову (60 ГГц) мікросхему, що функціонує на частоті 60 ГГц. 24 UA 100094 C2 25 UA 100094 C2 26 UA 100094 C2 27 UA 100094 C2 28
