Пакет фасувальний в рулоні

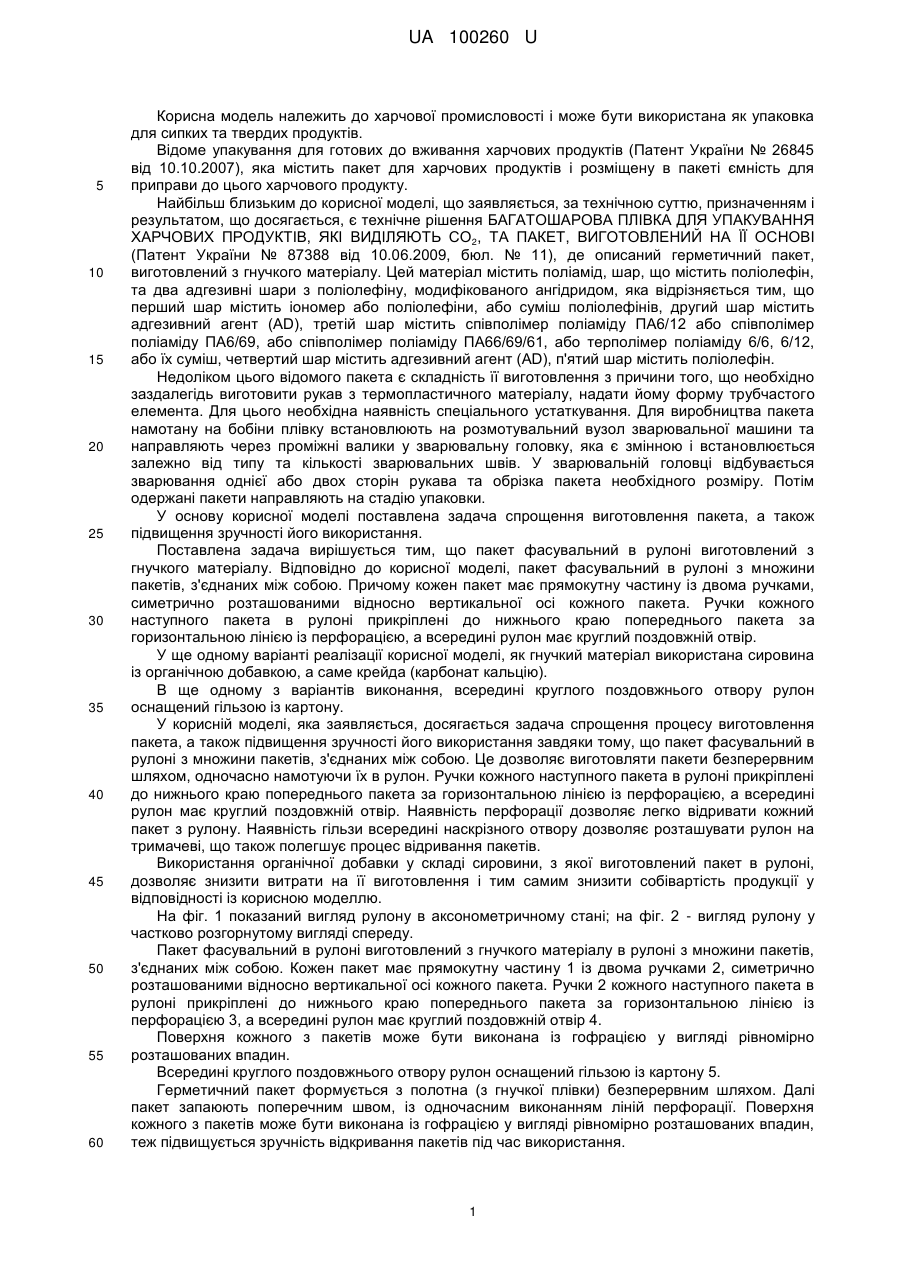

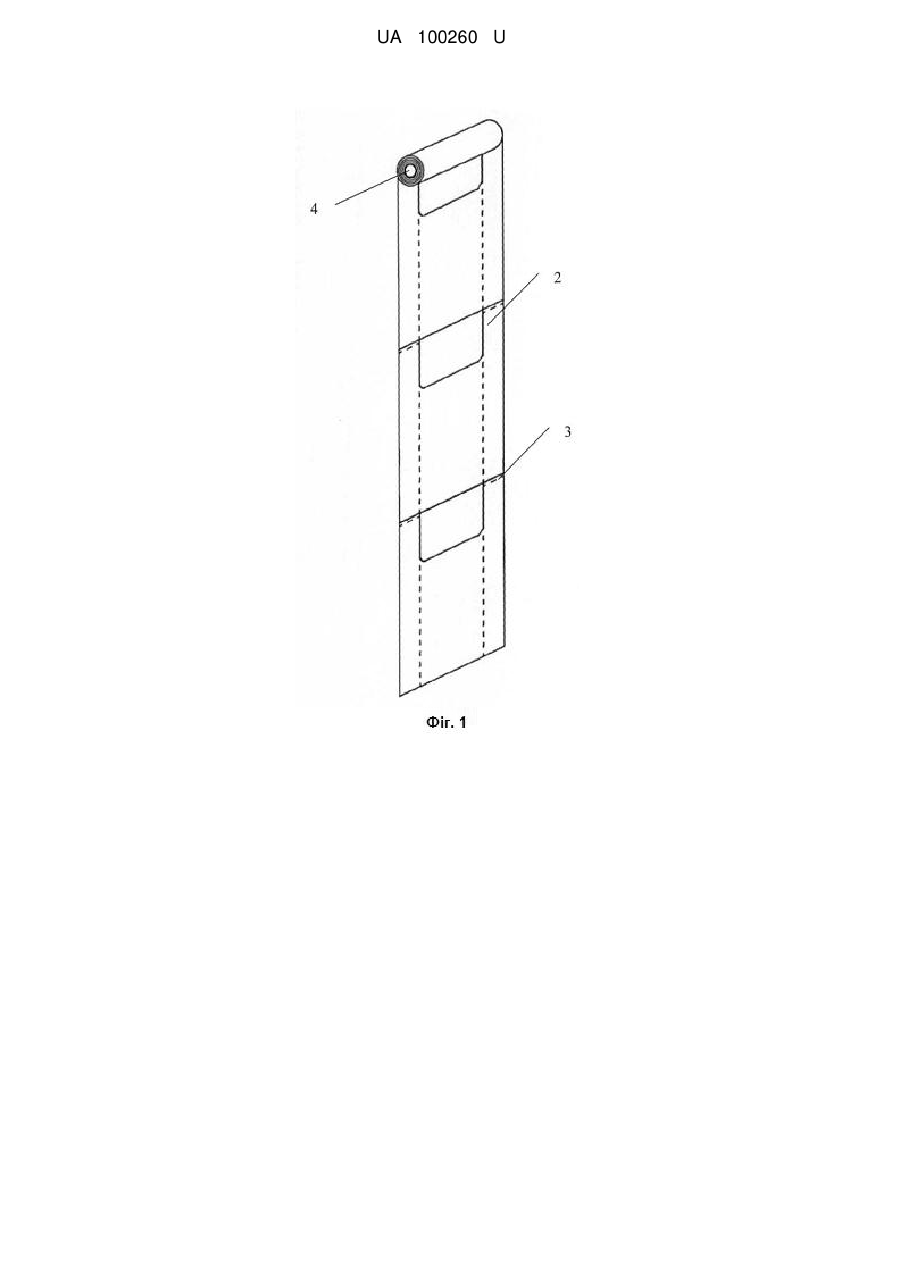

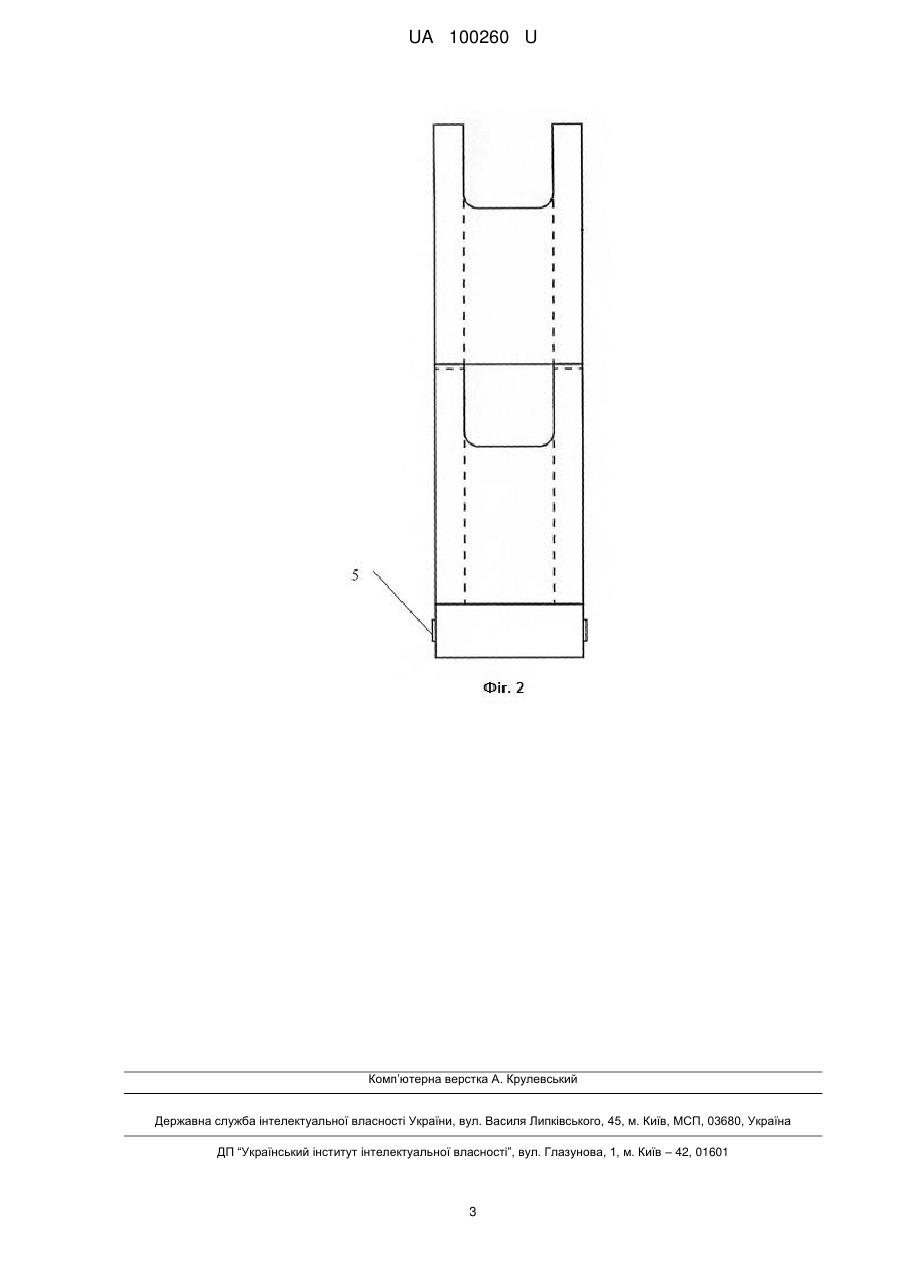

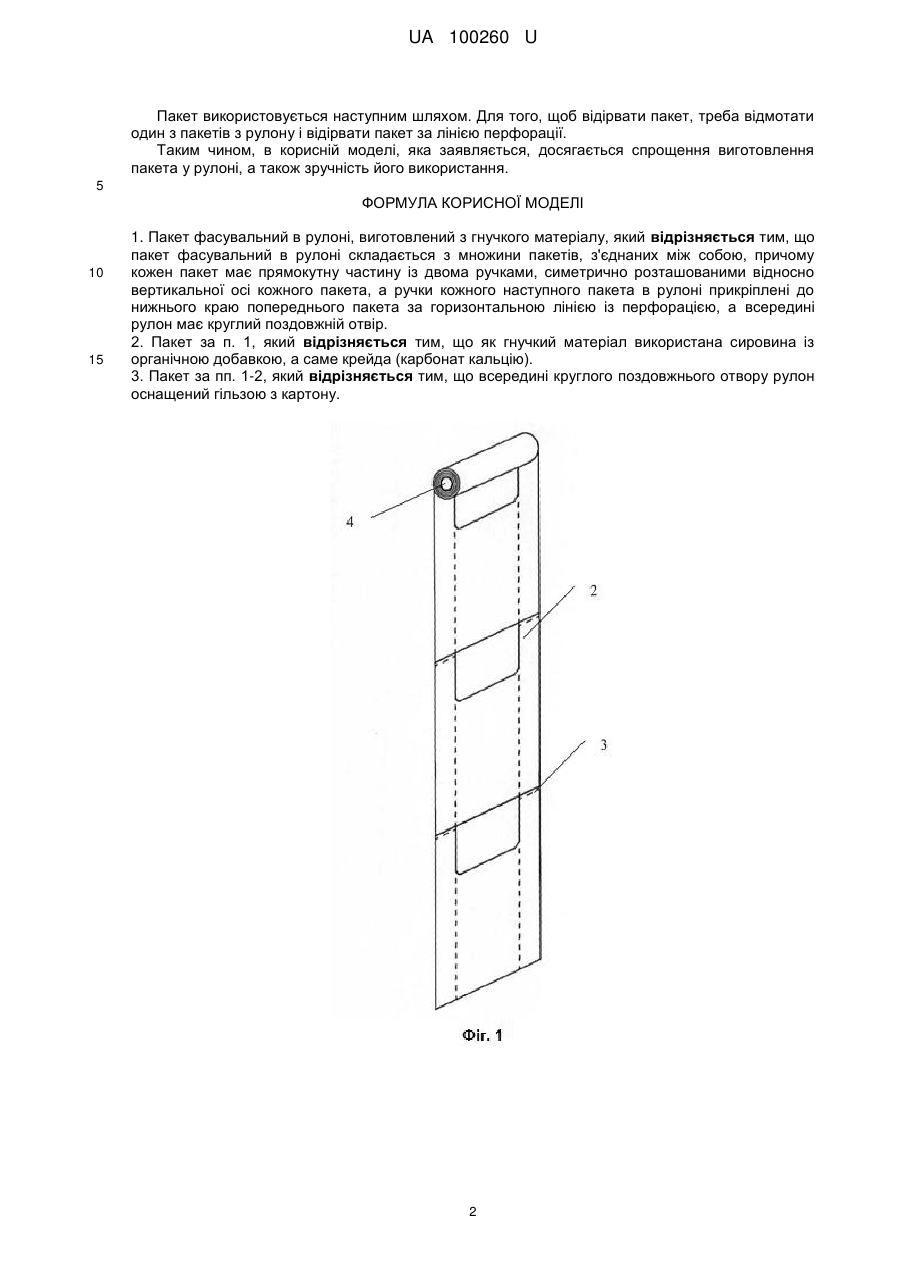

Реферат: Пакет фасувальний в рулоні виготовлений з гнучкого матеріалу, складається з множини пакетів, з'єднаних між собою, причому кожен пакет має прямокутну частину із двома ручками, симетрично розташованими відносно вертикальної осі кожного пакета. Ручки кожного наступного пакета в рулоні прикріплені до нижнього краю попереднього пакета за горизонтальною лінією із перфорацією, а всередині рулон має круглий поздовжній отвір. UA 100260 U (12) UA 100260 U UA 100260 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до харчової промисловості і може бути використана як упаковка для сипких та твердих продуктів. Відоме упакування для готових до вживання харчових продуктів (Патент України № 26845 від 10.10.2007), яка містить пакет для харчових продуктів і розміщену в пакеті ємність для приправи до цього харчового продукту. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається, є технічне рішення БАГАТОШАРОВА ПЛІВКА ДЛЯ УПАКУВАННЯ ХАРЧОВИХ ПРОДУКТІВ, ЯКІ ВИДІЛЯЮТЬ СО2, ТА ПАКЕТ, ВИГОТОВЛЕНИЙ НА ЇЇ ОСНОВІ (Патент України № 87388 від 10.06.2009, бюл. № 11), де описаний герметичний пакет, виготовлений з гнучкого матеріалу. Цей матеріал містить поліамід, шар, що містить поліолефін, та два адгезивні шари з поліолефіну, модифікованого ангідридом, яка відрізняється тим, що перший шар містить іономер або поліолефіни, або суміш поліолефінів, другий шар містить адгезивний агент (AD), третій шар містить співполімер поліаміду ПА6/12 або співполімер поліаміду ПА6/69, або співполімер поліаміду ПА66/69/61, або терполімер поліаміду 6/6, 6/12, або їх суміш, четвертий шар містить адгезивний агент (AD), п'ятий шар містить поліолефін. Недоліком цього відомого пакета є складність її виготовлення з причини того, що необхідно заздалегідь виготовити рукав з термопластичного матеріалу, надати йому форму трубчастого елемента. Для цього необхідна наявність спеціального устаткування. Для виробництва пакета намотану на бобіни плівку встановлюють на розмотувальний вузол зварювальної машини та направляють через проміжні валики у зварювальну головку, яка є змінною і встановлюється залежно від типу та кількості зварювальних швів. У зварювальній головці відбувається зварювання однієї або двох сторін рукава та обрізка пакета необхідного розміру. Потім одержані пакети направляють на стадію упаковки. У основу корисної моделі поставлена задача спрощення виготовлення пакета, а також підвищення зручності його використання. Поставлена задача вирішується тим, що пакет фасувальний в рулоні виготовлений з гнучкого матеріалу. Відповідно до корисної моделі, пакет фасувальний в рулоні з множини пакетів, з'єднаних між собою. Причому кожен пакет має прямокутну частину із двома ручками, симетрично розташованими відносно вертикальної осі кожного пакета. Ручки кожного наступного пакета в рулоні прикріплені до нижнього краю попереднього пакета за горизонтальною лінією із перфорацією, а всередині рулон має круглий поздовжній отвір. У ще одному варіанті реалізації корисної моделі, як гнучкий матеріал використана сировина із органічною добавкою, а саме крейда (карбонат кальцію). В ще одному з варіантів виконання, всередині круглого поздовжнього отвору рулон оснащений гільзою із картону. У корисній моделі, яка заявляється, досягається задача спрощення процесу виготовлення пакета, а також підвищення зручності його використання завдяки тому, що пакет фасувальний в рулоні з множини пакетів, з'єднаних між собою. Це дозволяє виготовляти пакети безперервним шляхом, одночасно намотуючи їх в рулон. Ручки кожного наступного пакета в рулоні прикріплені до нижнього краю попереднього пакета за горизонтальною лінією із перфорацією, а всередині рулон має круглий поздовжній отвір. Наявність перфорації дозволяє легко відривати кожний пакет з рулону. Наявність гільзи всередині наскрізного отвору дозволяє розташувати рулон на тримачеві, що також полегшує процес відривання пакетів. Використання органічної добавки у складі сировини, з якої виготовлений пакет в рулоні, дозволяє знизити витрати на її виготовлення і тим самим знизити собівартість продукції у відповідності із корисною моделлю. На фіг. 1 показаний вигляд рулону в аксонометричному стані; на фіг. 2 - вигляд рулону у частково розгорнутому вигляді спереду. Пакет фасувальний в рулоні виготовлений з гнучкого матеріалу в рулоні з множини пакетів, з'єднаних між собою. Кожен пакет має прямокутну частину 1 із двома ручками 2, симетрично розташованими відносно вертикальної осі кожного пакета. Ручки 2 кожного наступного пакета в рулоні прикріплені до нижнього краю попереднього пакета за горизонтальною лінією із перфорацією 3, а всередині рулон має круглий поздовжній отвір 4. Поверхня кожного з пакетів може бути виконана із гофрацією у вигляді рівномірно розташованих впадин. Всередині круглого поздовжнього отвору рулон оснащений гільзою із картону 5. Герметичний пакет формується з полотна (з гнучкої плівки) безперервним шляхом. Далі пакет запаюють поперечним швом, із одночасним виконанням ліній перфорації. Поверхня кожного з пакетів може бути виконана із гофрацією у вигляді рівномірно розташованих впадин, теж підвищується зручність відкривання пакетів під час використання. 1 UA 100260 U Пакет використовується наступним шляхом. Для того, щоб відірвати пакет, треба відмотати один з пакетів з рулону і відірвати пакет за лінією перфорації. Таким чином, в корисній моделі, яка заявляється, досягається спрощення виготовлення пакета у рулоні, а також зручність його використання. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пакет фасувальний в рулоні, виготовлений з гнучкого матеріалу, який відрізняється тим, що пакет фасувальний в рулоні складається з множини пакетів, з'єднаних між собою, причому кожен пакет має прямокутну частину із двома ручками, симетрично розташованими відносно вертикальної осі кожного пакета, а ручки кожного наступного пакета в рулоні прикріплені до нижнього краю попереднього пакета за горизонтальною лінією із перфорацією, а всередині рулон має круглий поздовжній отвір. 2. Пакет за п. 1, який відрізняється тим, що як гнучкий матеріал використана сировина із органічною добавкою, а саме крейда (карбонат кальцію). 3. Пакет за пп. 1-2, який відрізняється тим, що всередині круглого поздовжнього отвору рулон оснащений гільзою з картону. 2 UA 100260 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
