Нагрівач преформ

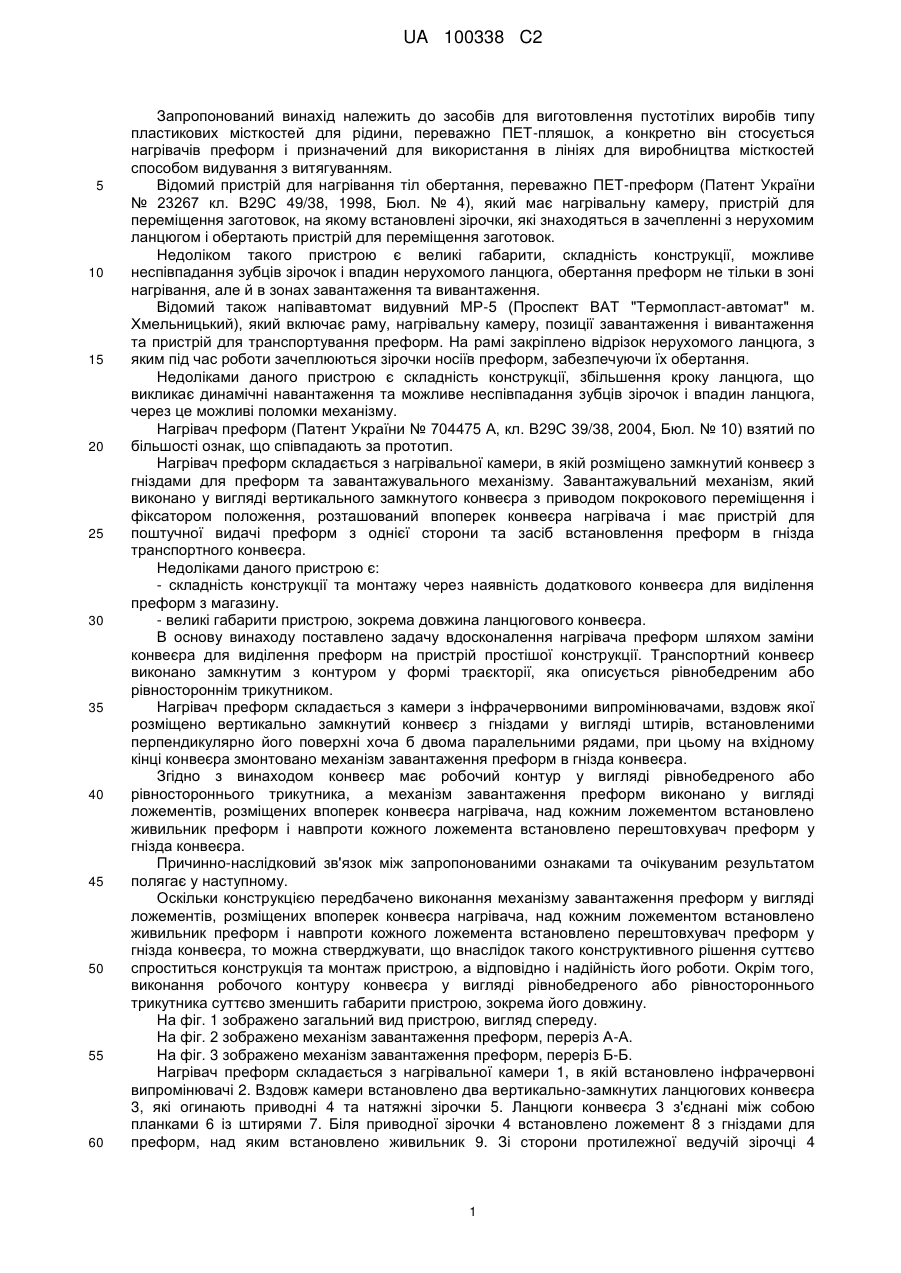

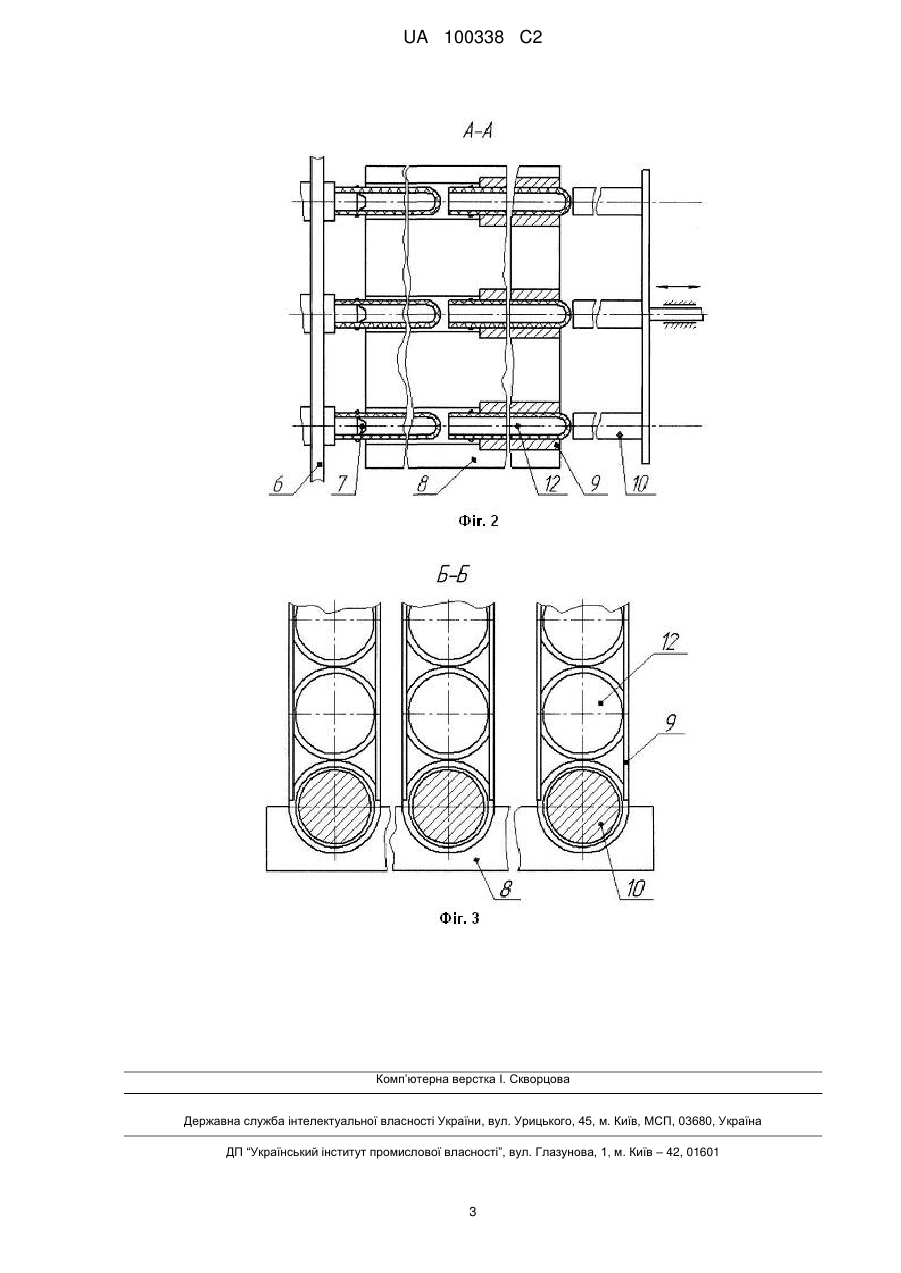

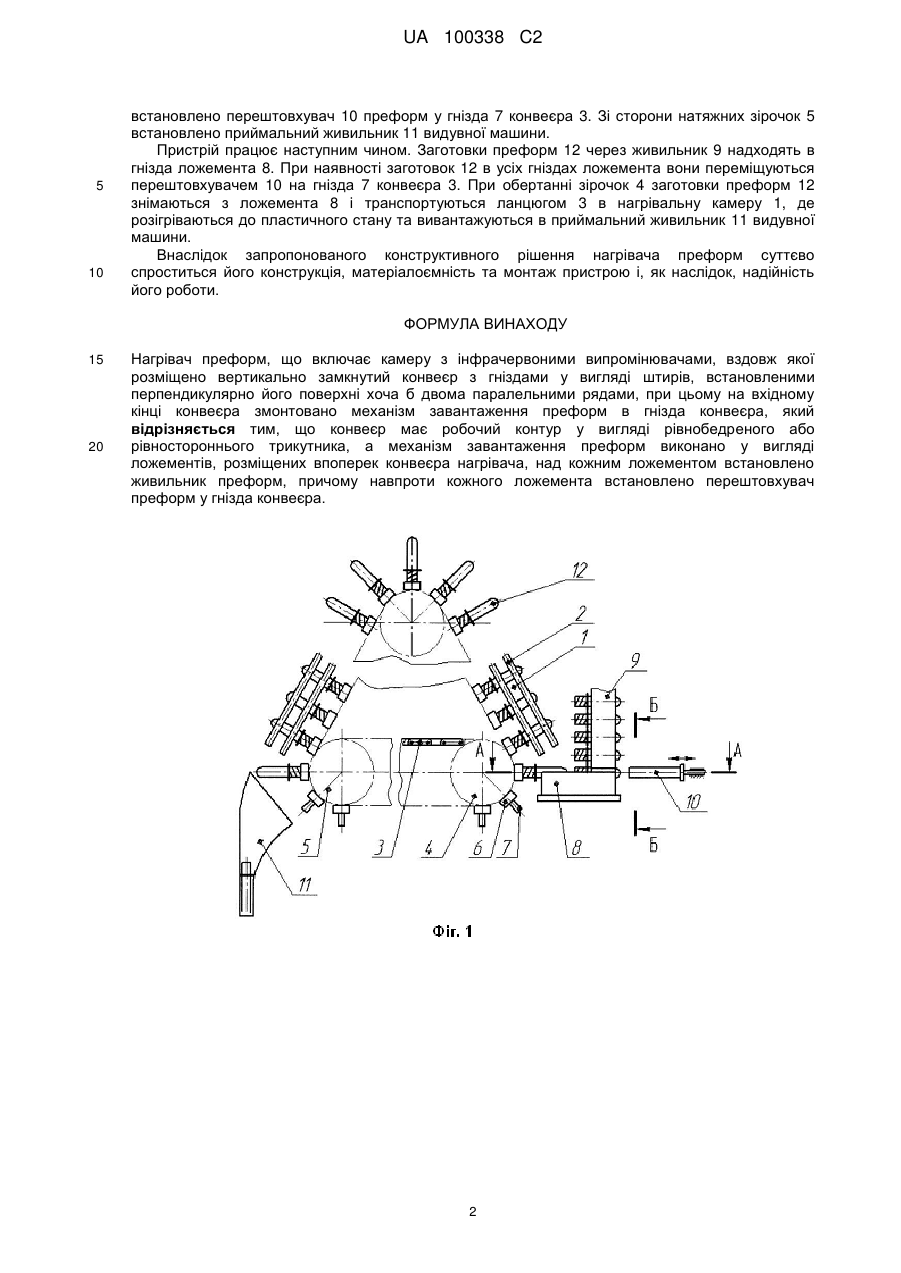

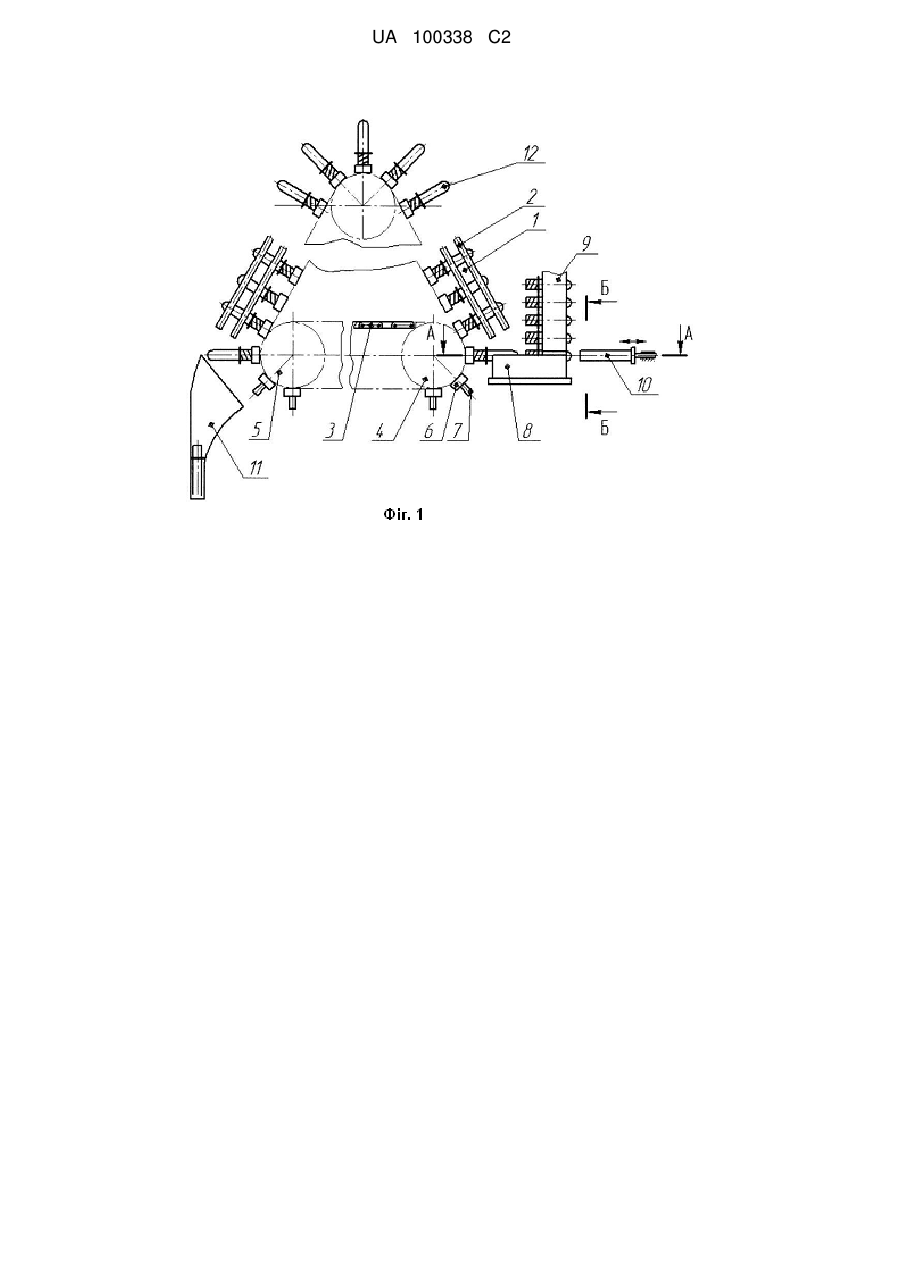

Реферат: Нагрівач складається з камери з інфрачервоними випромінювачами, вздовж якої розміщено вертикально замкнутий конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами. На вхідному кінці конвеєра змонтовано механізм завантаження преформ в гнізда конвеєра. Конвеєр має робочий контур у вигляді рівнобедреного або рівностороннього трикутника, а механізм завантаження преформ виконано у вигляді ложементів, розміщених впоперек конвеєра нагрівача. Над кожним ложементом встановлено живильник преформ, а навпроти - встановлено перештовхував преформ у гнізда конвеєра. UA 100338 C2 (12) UA 100338 C2 UA 100338 C2 5 10 15 20 25 30 35 40 45 50 55 60 Запропонований винахід належить до засобів для виготовлення пустотілих виробів типу пластикових місткостей для рідини, переважно ПЕТ-пляшок, а конкретно він стосується нагрівачів преформ і призначений для використання в лініях для виробництва місткостей способом видування з витягуванням. Відомий пристрій для нагрівання тіл обертання, переважно ПЕТ-преформ (Патент України № 23267 кл. В29С 49/38, 1998, Бюл. № 4), який має нагрівальну камеру, пристрій для переміщення заготовок, на якому встановлені зірочки, які знаходяться в зачепленні з нерухомим ланцюгом і обертають пристрій для переміщення заготовок. Недоліком такого пристрою є великі габарити, складність конструкції, можливе неспівпадання зубців зірочок і впадин нерухомого ланцюга, обертання преформ не тільки в зоні нагрівання, але й в зонах завантаження та вивантаження. Відомий також напівавтомат видувний МР-5 (Проспект ВАТ "Термопласт-автомат" м. Хмельницький), який включає раму, нагрівальну камеру, позиції завантаження і вивантаження та пристрій для транспортування преформ. На рамі закріплено відрізок нерухомого ланцюга, з яким під час роботи зачеплюються зірочки носіїв преформ, забезпечуючи їх обертання. Недоліками даного пристрою є складність конструкції, збільшення кроку ланцюга, що викликає динамічні навантаження та можливе неспівпадання зубців зірочок і впадин ланцюга, через це можливі поломки механізму. Нагрівач преформ (Патент України № 704475 А, кл. В29С 39/38, 2004, Бюл. № 10) взятий по більшості ознак, що співпадають за прототип. Нагрівач преформ складається з нагрівальної камери, в якій розміщено замкнутий конвеєр з гніздами для преформ та завантажувального механізму. Завантажувальний механізм, який виконано у вигляді вертикального замкнутого конвеєра з приводом покрокового переміщення і фіксатором положення, розташований впоперек конвеєра нагрівача і має пристрій для поштучної видачі преформ з однієї сторони та засіб встановлення преформ в гнізда транспортного конвеєра. Недоліками даного пристрою є: - складність конструкції та монтажу через наявність додаткового конвеєра для виділення преформ з магазину. - великі габарити пристрою, зокрема довжина ланцюгового конвеєра. В основу винаходу поставлено задачу вдосконалення нагрівача преформ шляхом заміни конвеєра для виділення преформ на пристрій простішої конструкції. Транспортний конвеєр виконано замкнутим з контуром у формі траєкторії, яка описується рівнобедреним або рівностороннім трикутником. Нагрівач преформ складається з камери з інфрачервоними випромінювачами, вздовж якої розміщено вертикально замкнутий конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами, при цьому на вхідному кінці конвеєра змонтовано механізм завантаження преформ в гнізда конвеєра. Згідно з винаходом конвеєр має робочий контур у вигляді рівнобедреного або рівностороннього трикутника, а механізм завантаження преформ виконано у вигляді ложементів, розміщених впоперек конвеєра нагрівача, над кожним ложементом встановлено живильник преформ і навпроти кожного ложемента встановлено перештовхувач преформ у гнізда конвеєра. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у наступному. Оскільки конструкцією передбачено виконання механізму завантаження преформ у вигляді ложементів, розміщених впоперек конвеєра нагрівача, над кожним ложементом встановлено живильник преформ і навпроти кожного ложемента встановлено перештовхувач преформ у гнізда конвеєра, то можна стверджувати, що внаслідок такого конструктивного рішення суттєво спроститься конструкція та монтаж пристрою, а відповідно і надійність його роботи. Окрім того, виконання робочого контуру конвеєра у вигляді рівнобедреного або рівностороннього трикутника суттєво зменшить габарити пристрою, зокрема його довжину. На фіг. 1 зображено загальний вид пристрою, вигляд спереду. На фіг. 2 зображено механізм завантаження преформ, переріз А-А. На фіг. 3 зображено механізм завантаження преформ, переріз Б-Б. Нагрівач преформ складається з нагрівальної камери 1, в якій встановлено інфрачервоні випромінювачі 2. Вздовж камери встановлено два вертикально-замкнутих ланцюгових конвеєра 3, які огинають приводні 4 та натяжні зірочки 5. Ланцюги конвеєра 3 з'єднані між собою планками 6 із штирями 7. Біля приводної зірочки 4 встановлено ложемент 8 з гніздами для преформ, над яким встановлено живильник 9. Зі сторони протилежної ведучій зірочці 4 1 UA 100338 C2 5 10 встановлено перештовхувач 10 преформ у гнізда 7 конвеєра 3. Зі сторони натяжних зірочок 5 встановлено приймальний живильник 11 видувної машини. Пристрій працює наступним чином. Заготовки преформ 12 через живильник 9 надходять в гнізда ложемента 8. При наявності заготовок 12 в усіх гніздах ложемента вони переміщуються перештовхувачем 10 на гнізда 7 конвеєра 3. При обертанні зірочок 4 заготовки преформ 12 знімаються з ложемента 8 і транспортуються ланцюгом 3 в нагрівальну камеру 1, де розігріваються до пластичного стану та вивантажуються в приймальний живильник 11 видувної машини. Внаслідок запропонованого конструктивного рішення нагрівача преформ суттєво спроститься його конструкція, матеріалоємність та монтаж пристрою і, як наслідок, надійність його роботи. ФОРМУЛА ВИНАХОДУ 15 20 Нагрівач преформ, що включає камеру з інфрачервоними випромінювачами, вздовж якої розміщено вертикально замкнутий конвеєр з гніздами у вигляді штирів, встановленими перпендикулярно його поверхні хоча б двома паралельними рядами, при цьому на вхідному кінці конвеєра змонтовано механізм завантаження преформ в гнізда конвеєра, який відрізняється тим, що конвеєр має робочий контур у вигляді рівнобедреного або рівностороннього трикутника, а механізм завантаження преформ виконано у вигляді ложементів, розміщених впоперек конвеєра нагрівача, над кожним ложементом встановлено живильник преформ, причому навпроти кожного ложемента встановлено перештовхувач преформ у гнізда конвеєра. 2 UA 100338 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
