Формула / Реферат

Самогодівниця для свиней, що містить бункер і корито з розподілювачами, яка відрізняється тим, що виконується рухомою в горизонтальному положенні, містить скоби для регулювання і фіксації її висоти, Г-подібні бортики і решітку корита для запобігання вигортання корму, розподілювачі решітки з шарнірно закріпленими фігурними консолями зі шкребками для запобігання злипання корму та стимулювання кормової поведінки поросят; для зручної очистки корита від залишків корму решітка закріплена шарнірно над коритом.

Текст

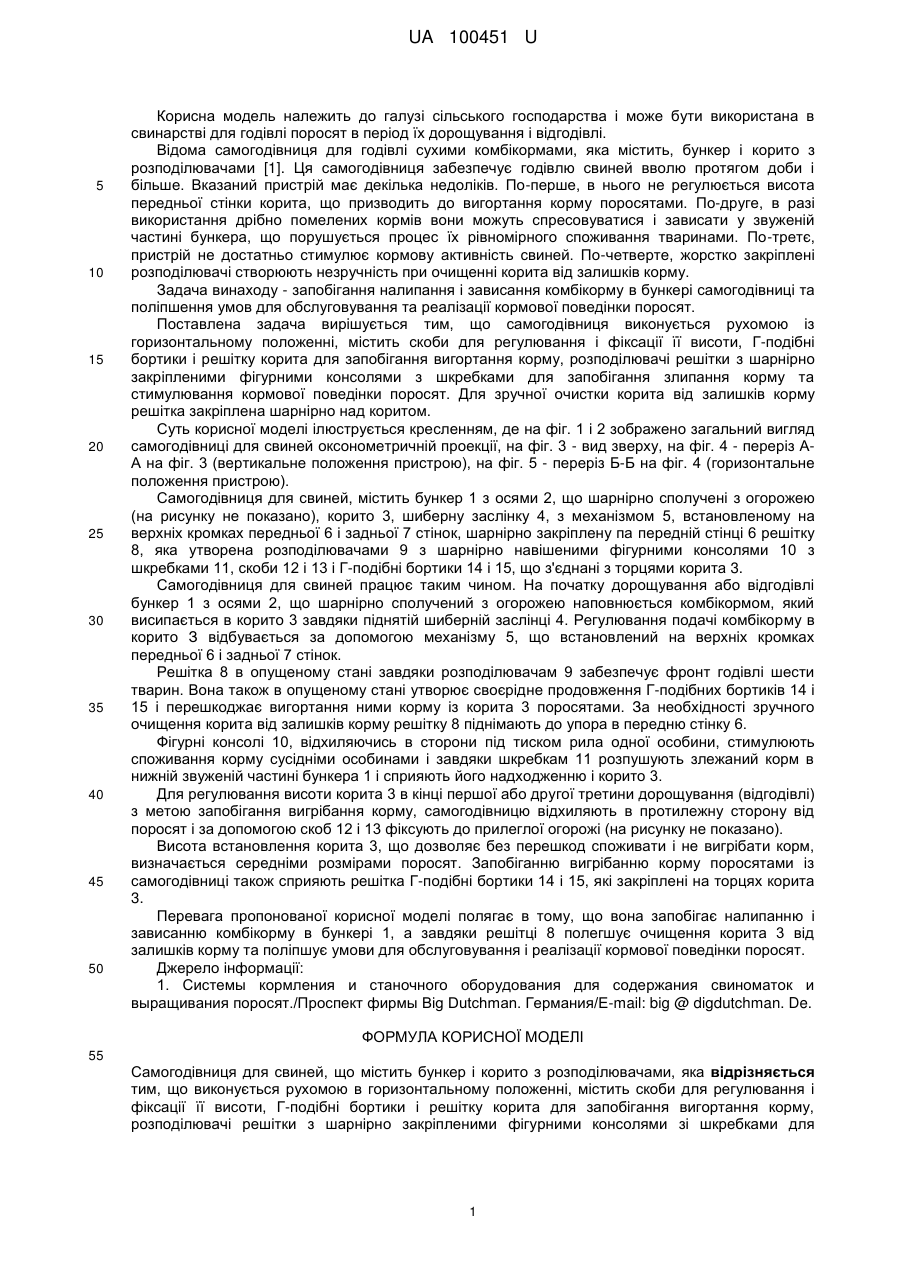

Реферат: Самогодівниця для свиней містить бункер і корито з розподілювачами. Виконується рухомою в горизонтальному положенні, містить скоби для регулювання і фіксації її висоти, Г-подібні бортики і решітку корита для запобігання вигортання корму, розподілювачі решітки з шарнірно закріпленими фігурними консолями зі шкребками для запобігання злипання корму та стимулювання кормової поведінки поросят. Для зручної очистки корита від залишків корму решітка закріплена шарнірно над коритом. UA 100451 U (54) САМОГОДІВНИЦЯ ДЛЯ СВИНЕЙ UA 100451 U UA 100451 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільського господарства і може бути використана в свинарстві для годівлі поросят в період їх дорощування і відгодівлі. Відома самогодівниця для годівлі сухими комбікормами, яка містить, бункер і корито з розподілювачами [1]. Ця самогодівниця забезпечує годівлю свиней вволю протягом доби і більше. Вказаний пристрій має декілька недоліків. По-перше, в нього не регулюється висота передньої стінки корита, що призводить до вигортання корму поросятами. По-друге, в разі використання дрібно помелених кормів вони можуть спресовуватися і зависати у звуженій частині бункера, що порушується процес їх рівномірного споживання тваринами. По-третє, пристрій не достатньо стимулює кормову активність свиней. По-четверте, жорстко закріплені розподілювачі створюють незручність при очищенні корита від залишків корму. Задача винаходу - запобігання налипання і зависання комбікорму в бункері самогодівниці та поліпшення умов для обслуговування та реалізації кормової поведінки поросят. Поставлена задача вирішується тим, що самогодівниця виконується рухомою із горизонтальному положенні, містить скоби для регулювання і фіксації її висоти, Г-подібні бортики і решітку корита для запобігання вигортання корму, розподілювачі решітки з шарнірно закріпленими фігурними консолями з шкребками для запобігання злипання корму та стимулювання кормової поведінки поросят. Для зручної очистки корита від залишків корму решітка закріплена шарнірно над коритом. Суть корисної моделі ілюструється кресленням, де на фіг. 1 і 2 зображено загальний вигляд самогодівниці для свиней оксонометричній проекції, на фіг. 3 - вид зверху, на фіг. 4 - переріз АА на фіг. 3 (вертикальне положення пристрою), на фіг. 5 - переріз Б-Б на фіг. 4 (горизонтальне положення пристрою). Самогодівниця для свиней, містить бункер 1 з осями 2, що шарнірно сполучені з огорожею (на рисунку не показано), корито 3, шиберну заслінку 4, з механізмом 5, встановленому на верхніх кромках передньої 6 і задньої 7 стінок, шарнірно закріплену па передній стінці 6 решітку 8, яка утворена розподілювачами 9 з шарнірно навішеними фігурними консолями 10 з шкребками 11, скоби 12 і 13 і Г-подібні бортики 14 і 15, що з'єднані з торцями корита 3. Самогодівниця для свиней працює таким чином. На початку дорощування або відгодівлі бункер 1 з осями 2, що шарнірно сполучений з огорожею наповнюється комбікормом, який висипається в корито 3 завдяки піднятій шиберній заслінці 4. Регулювання подачі комбікорму в корито З відбувається за допомогою механізму 5, що встановлений на верхніх кромках передньої 6 і задньої 7 стінок. Решітка 8 в опущеному стані завдяки розподілювачам 9 забезпечує фронт годівлі шести тварин. Вона також в опущеному стані утворює своєрідне продовження Г-подібних бортиків 14 і 15 і перешкоджає вигортання ними корму із корита 3 поросятами. За необхідності зручного очищення корита від залишків корму решітку 8 піднімають до упора в передню стінку 6. Фігурні консолі 10, відхиляючись в сторони під тиском рила одної особини, стимулюють споживання корму сусідніми особинами і завдяки шкребкам 11 розпушують злежаний корм в нижній звуженій частині бункера 1 і сприяють його надходженню і корито 3. Для регулювання висоти корита 3 в кінці першої або другої третини дорощування (відгодівлі) з метою запобігання вигрібання корму, самогодівницю відхиляють в протилежну сторону від поросят і за допомогою скоб 12 і 13 фіксують до прилеглої огорожі (на рисунку не показано). Висота встановлення корита 3, що дозволяє без перешкод споживати і не вигрібати корм, визначається середніми розмірами поросят. Запобіганню вигрібанню корму поросятами із самогодівниці також сприяють решітка Г-подібні бортики 14 і 15, які закріплені на торцях корита 3. Перевага пропонованої корисної моделі полягає в тому, що вона запобігає налипанню і зависанню комбікорму в бункері 1, а завдяки решітці 8 полегшує очищення корита 3 від залишків корму та поліпшує умови для обслуговування і реалізації кормової поведінки поросят. Джерело інформації: 1. Системы кормления и станочного оборудования для содержания свиноматок и выращивания поросят./Проспект фирмы Big Dutchman. Германия/Е-mail: big @ digdutchman. De. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Самогодівниця для свиней, що містить бункер і корито з розподілювачами, яка відрізняється тим, що виконується рухомою в горизонтальному положенні, містить скоби для регулювання і фіксації її висоти, Г-подібні бортики і решітку корита для запобігання вигортання корму, розподілювачі решітки з шарнірно закріпленими фігурними консолями зі шкребками для 1 UA 100451 U запобігання злипання корму та стимулювання кормової поведінки поросят; для зручної очистки корита від залишків корму решітка закріплена шарнірно над коритом. 2 UA 100451 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Lykhach Vadym Yaroslavovych, Ivanov Volodymyr Oleksandrovych

Автори російською

Лихач Вадим Ярославович, Иванов Владимир Александрович

МПК / Мітки

МПК: A01K 5/01

Мітки: самогодівниця, свиней
