Регулятор частоти обертання паливного насоса високого тиску багатопаливного дизеля

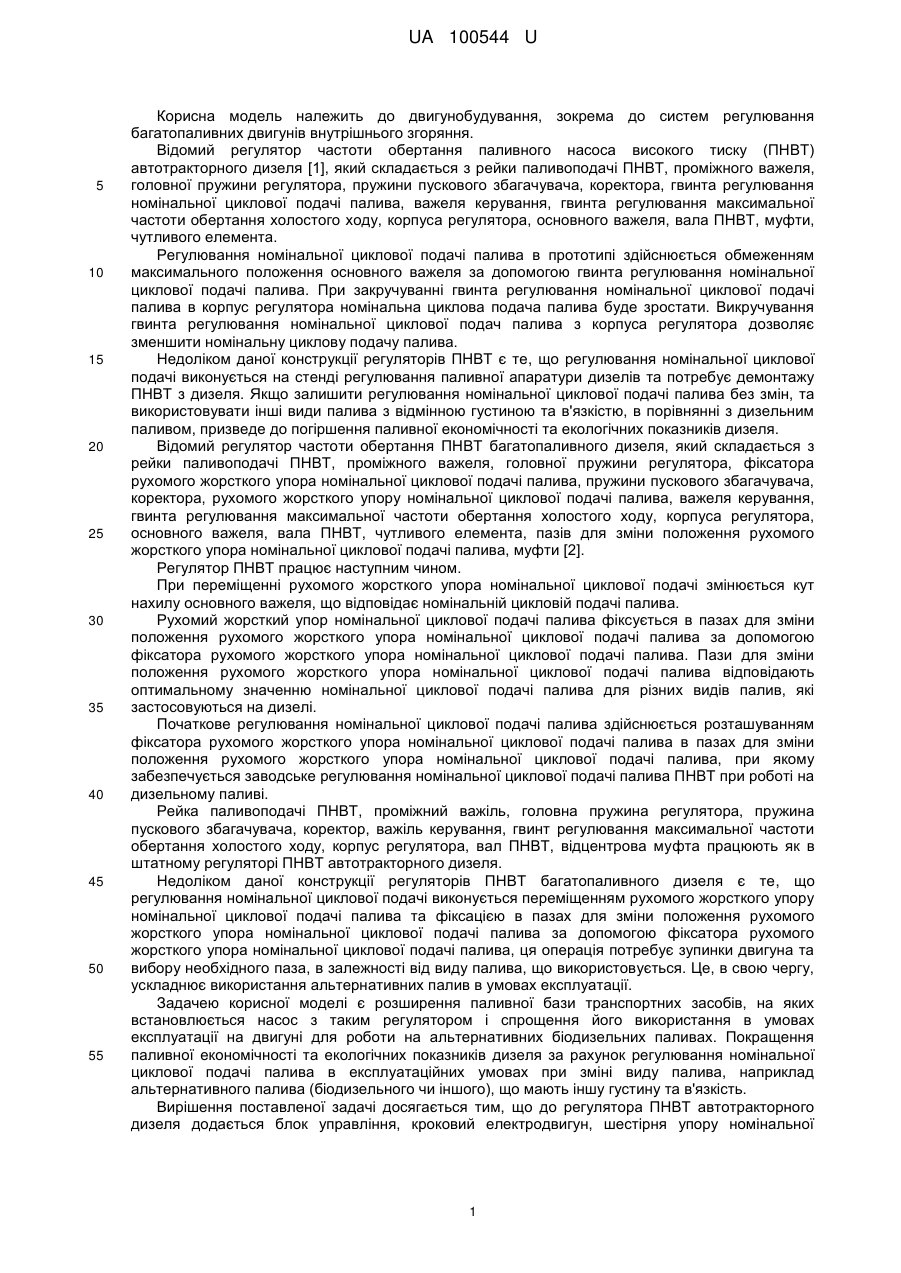

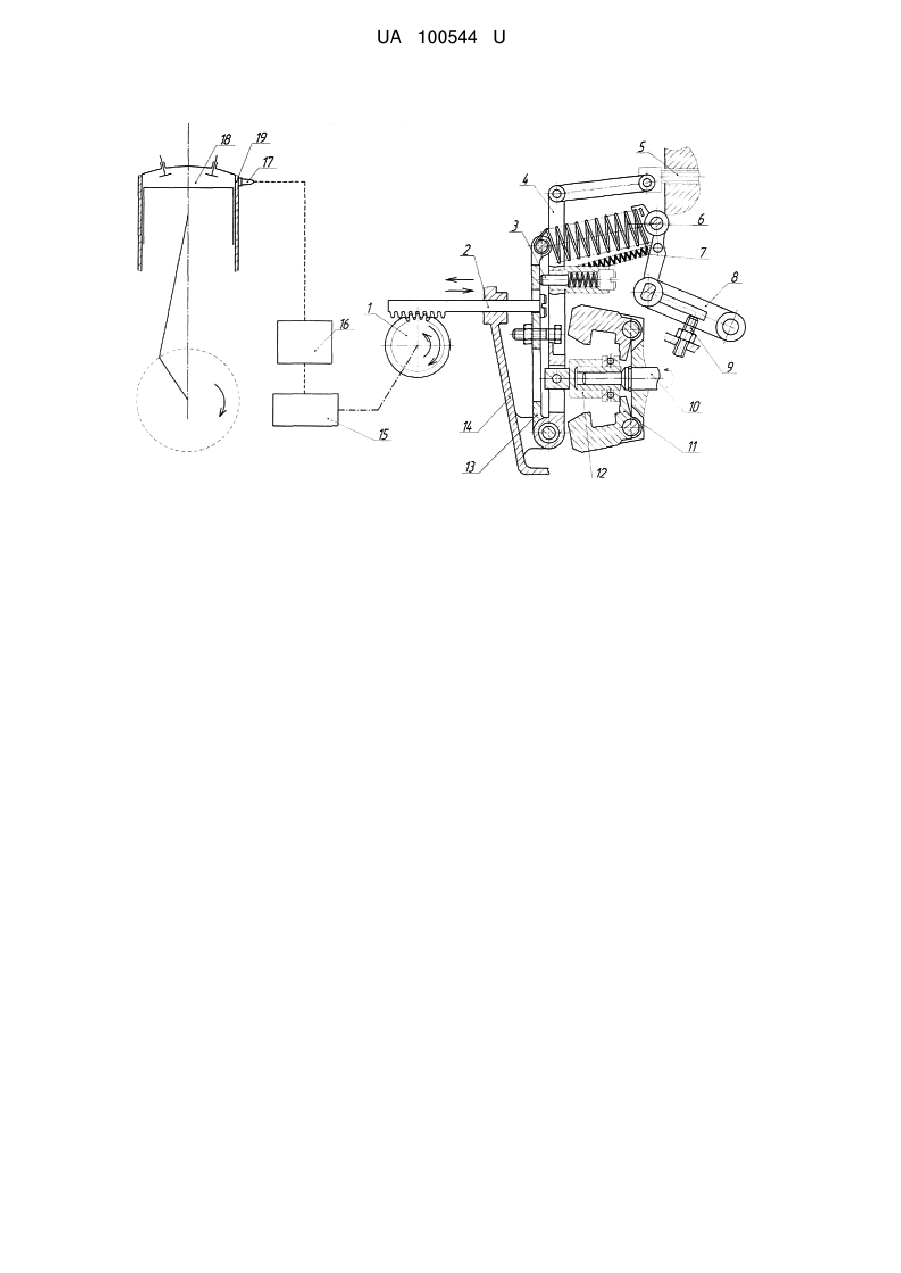

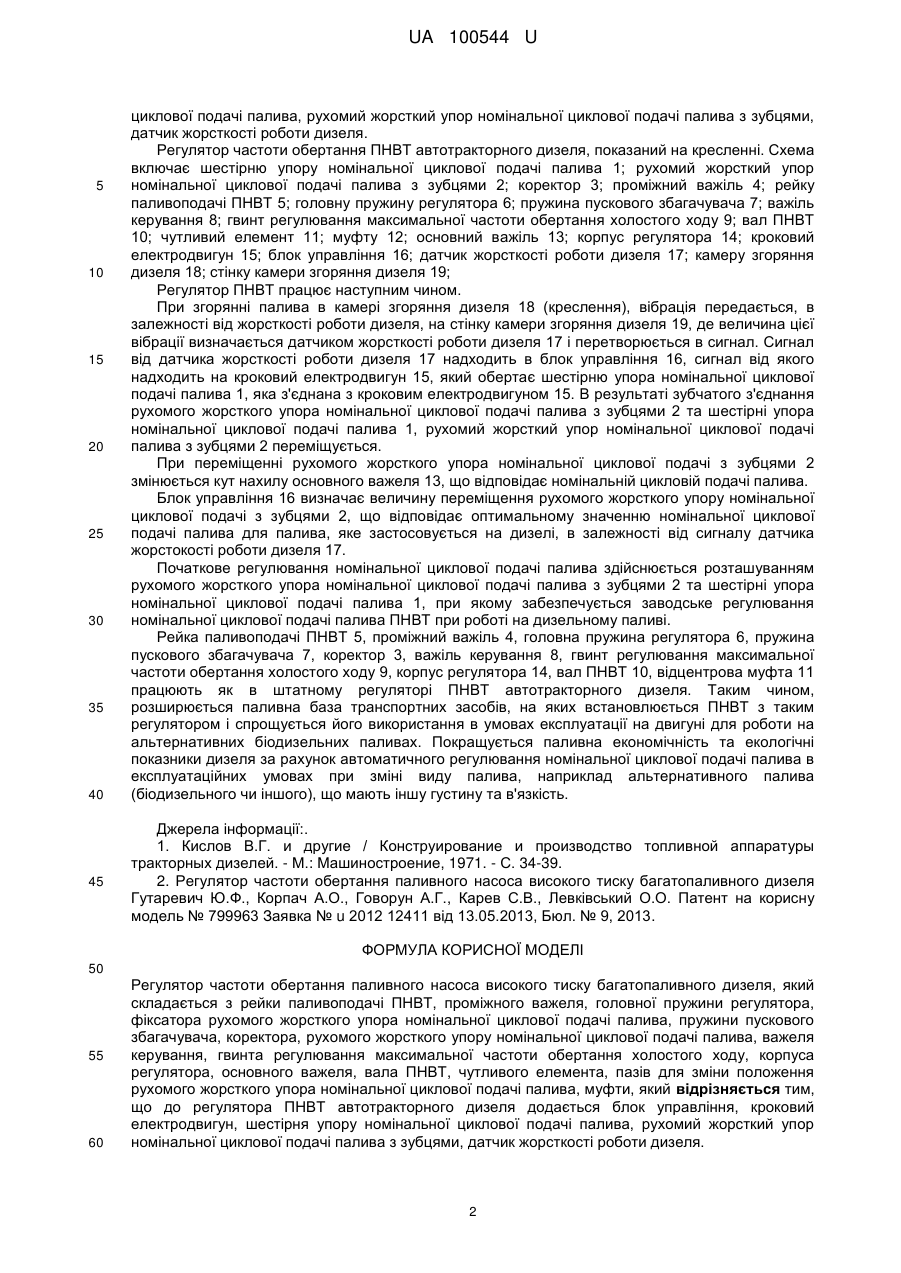

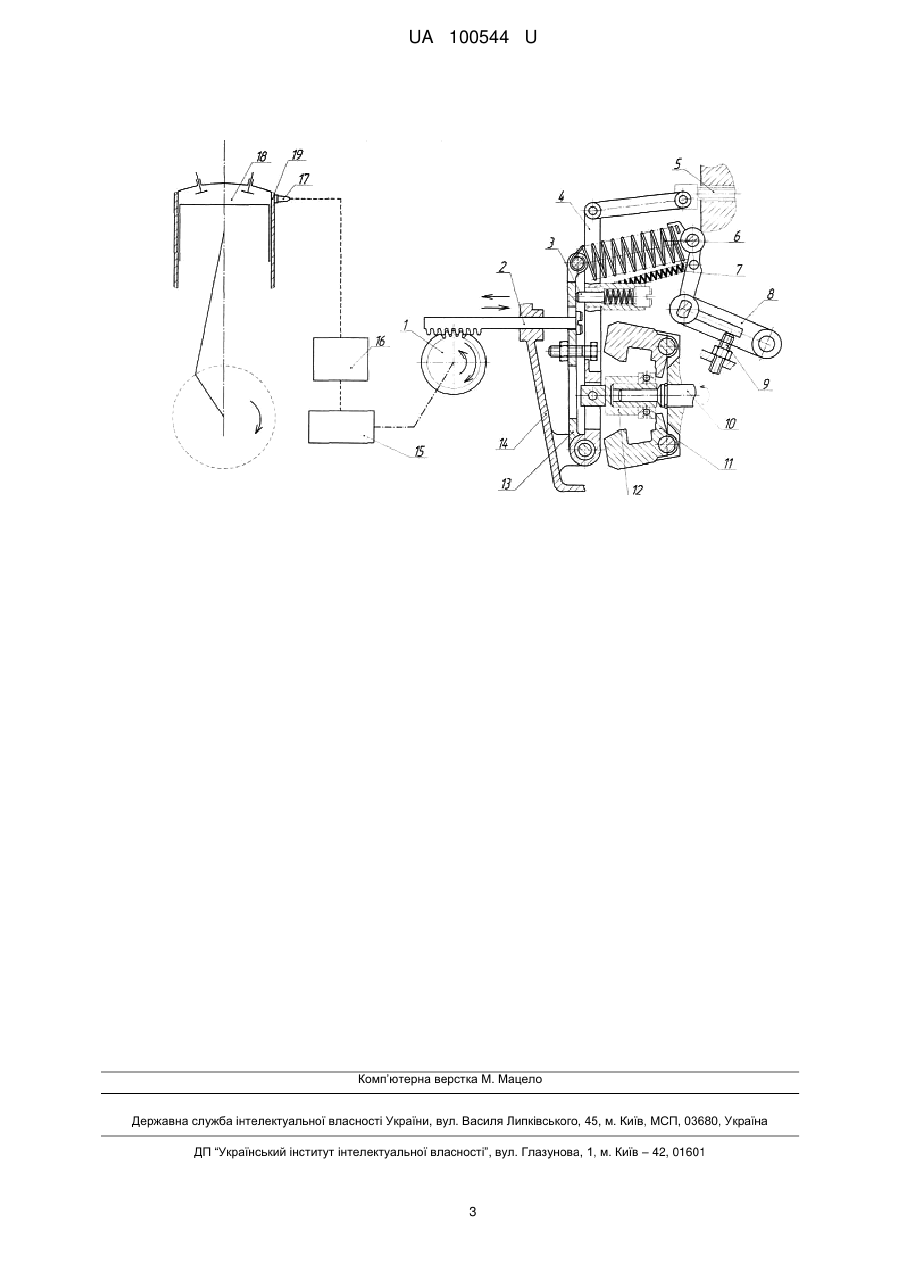

Реферат: Регулятор частоти обертання паливного насоса високого тиску багатопаливного дизеля складається з рейки паливоподачі ПНВТ, проміжного важеля, головної пружини регулятора, фіксатора рухомого жорсткого упора номінальної циклової подачі палива, пружини пускового збагачувача, коректора, рухомого жорсткого упору номінальної циклової подачі палива, важеля керування, гвинта регулювання максимальної частоти обертання холостого ходу, корпуса регулятора, основного важеля, вала ПНВТ, чутливого елемента, пазів для зміни положення рухомого жорсткого упора номінальної циклової подачі палива, муфти, при цьому до регулятора ПНВТ автотракторного дизеля додається блок управління, кроковий електродвигун, шестірня упору номінальної циклової подачі палива, рухомий жорсткий упор номінальної циклової подачі палива з зубцями, датчик жорсткості роботи дизеля. UA 100544 U (12) UA 100544 U UA 100544 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до двигунобудування, зокрема до систем регулювання багатопаливних двигунів внутрішнього згоряння. Відомий регулятор частоти обертання паливного насоса високого тиску (ПНВТ) автотракторного дизеля [1], який складається з рейки паливоподачі ПНВТ, проміжного важеля, головної пружини регулятора, пружини пускового збагачувача, коректора, гвинта регулювання номінальної циклової подачі палива, важеля керування, гвинта регулювання максимальної частоти обертання холостого ходу, корпуса регулятора, основного важеля, вала ПНВТ, муфти, чутливого елемента. Регулювання номінальної циклової подачі палива в прототипі здійснюється обмеженням максимального положення основного важеля за допомогою гвинта регулювання номінальної циклової подачі палива. При закручуванні гвинта регулювання номінальної циклової подачі палива в корпус регулятора номінальна циклова подача палива буде зростати. Викручування гвинта регулювання номінальної циклової подач палива з корпуса регулятора дозволяє зменшити номінальну циклову подачу палива. Недоліком даної конструкції регуляторів ПНВТ є те, що регулювання номінальної циклової подачі виконується на стенді регулювання паливної апаратури дизелів та потребує демонтажу ПНВТ з дизеля. Якщо залишити регулювання номінальної циклової подачі палива без змін, та використовувати інші види палива з відмінною густиною та в'язкістю, в порівнянні з дизельним паливом, призведе до погіршення паливної економічності та екологічних показників дизеля. Відомий регулятор частоти обертання ПНВТ багатопаливного дизеля, який складається з рейки паливоподачі ПНВТ, проміжного важеля, головної пружини регулятора, фіксатора рухомого жорсткого упора номінальної циклової подачі палива, пружини пускового збагачувача, коректора, рухомого жорсткого упору номінальної циклової подачі палива, важеля керування, гвинта регулювання максимальної частоти обертання холостого ходу, корпуса регулятора, основного важеля, вала ПНВТ, чутливого елемента, пазів для зміни положення рухомого жорсткого упора номінальної циклової подачі палива, муфти [2]. Регулятор ПНВТ працює наступним чином. При переміщенні рухомого жорсткого упора номінальної циклової подачі змінюється кут нахилу основного важеля, що відповідає номінальній цикловій подачі палива. Рухомий жорсткий упор номінальної циклової подачі палива фіксується в пазах для зміни положення рухомого жорсткого упора номінальної циклової подачі палива за допомогою фіксатора рухомого жорсткого упора номінальної циклової подачі палива. Пази для зміни положення рухомого жорсткого упора номінальної циклової подачі палива відповідають оптимальному значенню номінальної циклової подачі палива для різних видів палив, які застосовуються на дизелі. Початкове регулювання номінальної циклової подачі палива здійснюється розташуванням фіксатора рухомого жорсткого упора номінальної циклової подачі палива в пазах для зміни положення рухомого жорсткого упора номінальної циклової подачі палива, при якому забезпечується заводське регулювання номінальної циклової подачі палива ПНВТ при роботі на дизельному паливі. Рейка паливоподачі ПНВТ, проміжний важіль, головна пружина регулятора, пружина пускового збагачувача, коректор, важіль керування, гвинт регулювання максимальної частоти обертання холостого ходу, корпус регулятора, вал ПНВТ, відцентрова муфта працюють як в штатному регуляторі ПНВТ автотракторного дизеля. Недоліком даної конструкції регуляторів ПНВТ багатопаливного дизеля є те, що регулювання номінальної циклової подачі виконується переміщенням рухомого жорсткого упору номінальної циклової подачі палива та фіксацією в пазах для зміни положення рухомого жорсткого упора номінальної циклової подачі палива за допомогою фіксатора рухомого жорсткого упора номінальної циклової подачі палива, ця операція потребує зупинки двигуна та вибору необхідного паза, в залежності від виду палива, що використовується. Це, в свою чергу, ускладнює використання альтернативних палив в умовах експлуатації. Задачею корисної моделі є розширення паливної бази транспортних засобів, на яких встановлюється насос з таким регулятором і спрощення його використання в умовах експлуатації на двигуні для роботи на альтернативних біодизельних паливах. Покращення паливної економічності та екологічних показників дизеля за рахунок регулювання номінальної циклової подачі палива в експлуатаційних умовах при зміні виду палива, наприклад альтернативного палива (біодизельного чи іншого), що мають іншу густину та в'язкість. Вирішення поставленої задачі досягається тим, що до регулятора ПНВТ автотракторного дизеля додається блок управління, кроковий електродвигун, шестірня упору номінальної 1 UA 100544 U 5 10 15 20 25 30 35 40 45 циклової подачі палива, рухомий жорсткий упор номінальної циклової подачі палива з зубцями, датчик жорсткості роботи дизеля. Регулятор частоти обертання ПНВТ автотракторного дизеля, показаний на кресленні. Схема включає шестірню упору номінальної циклової подачі палива 1; рухомий жорсткий упор номінальної циклової подачі палива з зубцями 2; коректор 3; проміжний важіль 4; рейку паливоподачі ПНВТ 5; головну пружину регулятора 6; пружина пускового збагачувача 7; важіль керування 8; гвинт регулювання максимальної частоти обертання холостого ходу 9; вал ПНВТ 10; чутливий елемент 11; муфту 12; основний важіль 13; корпус регулятора 14; кроковий електродвигун 15; блок управління 16; датчик жорсткості роботи дизеля 17; камеру згоряння дизеля 18; стінку камери згоряння дизеля 19; Регулятор ПНВТ працює наступним чином. При згорянні палива в камері згоряння дизеля 18 (креслення), вібрація передається, в залежності від жорсткості роботи дизеля, на стінку камери згоряння дизеля 19, де величина цієї вібрації визначається датчиком жорсткості роботи дизеля 17 і перетворюється в сигнал. Сигнал від датчика жорсткості роботи дизеля 17 надходить в блок управління 16, сигнал від якого надходить на кроковий електродвигун 15, який обертає шестірню упора номінальної циклової подачі палива 1, яка з'єднана з кроковим електродвигуном 15. В результаті зубчатого з'єднання рухомого жорсткого упора номінальної циклової подачі палива з зубцями 2 та шестірні упора номінальної циклової подачі палива 1, рухомий жорсткий упор номінальної циклової подачі палива з зубцями 2 переміщується. При переміщенні рухомого жорсткого упора номінальної циклової подачі з зубцями 2 змінюється кут нахилу основного важеля 13, що відповідає номінальній цикловій подачі палива. Блок управління 16 визначає величину переміщення рухомого жорсткого упору номінальної циклової подачі з зубцями 2, що відповідає оптимальному значенню номінальної циклової подачі палива для палива, яке застосовується на дизелі, в залежності від сигналу датчика жорстокості роботи дизеля 17. Початкове регулювання номінальної циклової подачі палива здійснюється розташуванням рухомого жорсткого упора номінальної циклової подачі палива з зубцями 2 та шестірні упора номінальної циклової подачі палива 1, при якому забезпечується заводське регулювання номінальної циклової подачі палива ПНВТ при роботі на дизельному паливі. Рейка паливоподачі ПНВТ 5, проміжний важіль 4, головна пружина регулятора 6, пружина пускового збагачувача 7, коректор 3, важіль керування 8, гвинт регулювання максимальної частоти обертання холостого ходу 9, корпус регулятора 14, вал ПНВТ 10, відцентрова муфта 11 працюють як в штатному регуляторі ПНВТ автотракторного дизеля. Таким чином, розширюється паливна база транспортних засобів, на яких встановлюється ПНВТ з таким регулятором і спрощується його використання в умовах експлуатації на двигуні для роботи на альтернативних біодизельних паливах. Покращується паливна економічність та екологічні показники дизеля за рахунок автоматичного регулювання номінальної циклової подачі палива в експлуатаційних умовах при зміні виду палива, наприклад альтернативного палива (біодизельного чи іншого), що мають іншу густину та в'язкість. Джерела інформації:. 1. Кислов В.Г. и другие / Конструирование и производство топливной аппаратуры тракторных дизелей. - М.: Машиностроение, 1971. - С. 34-39. 2. Регулятор частоти обертання паливного насоса високого тиску багатопаливного дизеля Гутаревич Ю.Ф., Корпач А.О., Говорун А.Г., Карев С.В., Левківський О.О. Патент на корисну модель № 799963 Заявка № u 2012 12411 від 13.05.2013, Бюл. № 9, 2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Регулятор частоти обертання паливного насоса високого тиску багатопаливного дизеля, який складається з рейки паливоподачі ПНВТ, проміжного важеля, головної пружини регулятора, фіксатора рухомого жорсткого упора номінальної циклової подачі палива, пружини пускового збагачувача, коректора, рухомого жорсткого упору номінальної циклової подачі палива, важеля керування, гвинта регулювання максимальної частоти обертання холостого ходу, корпуса регулятора, основного важеля, вала ПНВТ, чутливого елемента, пазів для зміни положення рухомого жорсткого упора номінальної циклової подачі палива, муфти, який відрізняється тим, що до регулятора ПНВТ автотракторного дизеля додається блок управління, кроковий електродвигун, шестірня упору номінальної циклової подачі палива, рухомий жорсткий упор номінальної циклової подачі палива з зубцями, датчик жорсткості роботи дизеля. 2 UA 100544 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
