Штора сонцезахисна

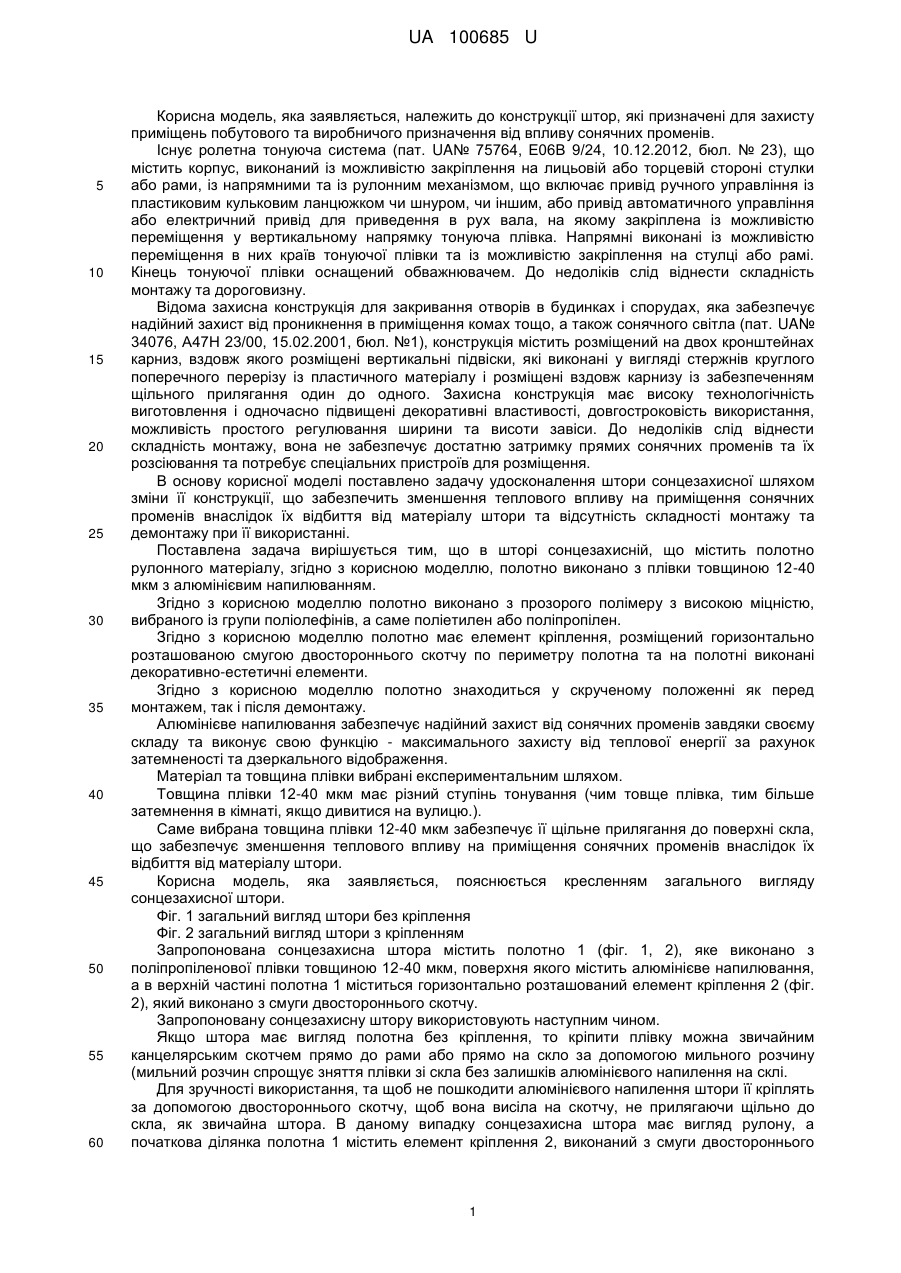

Реферат: Штора сонцезахисна, яка містить полотно у вигляді рулонного матеріалу, причому полотно виконано з плівки товщиною 12-40 мкм з алюмінієвим напилюванням. UA 100685 U (12) UA 100685 U UA 100685 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, яка заявляється, належить до конструкції штор, які призначені для захисту приміщень побутового та виробничого призначення від впливу сонячних променів. Існує ролетна тонуюча система (пат. UA№ 75764, Е06В 9/24, 10.12.2012, бюл. № 23), що містить корпус, виконаний із можливістю закріплення на лицьовій або торцевій стороні стулки або рами, із напрямними та із рулонним механізмом, що включає привід ручного управління із пластиковим кульковим ланцюжком чи шнуром, чи іншим, або привід автоматичного управління або електричний привід для приведення в рух вала, на якому закріплена із можливістю переміщення у вертикальному напрямку тонуюча плівка. Напрямні виконані із можливістю переміщення в них країв тонуючої плівки та із можливістю закріплення на стулці або рамі. Кінець тонуючої плівки оснащений обважнювачем. До недоліків слід віднести складність монтажу та дороговизну. Відома захисна конструкція для закривання отворів в будинках і спорудах, яка забезпечує надійний захист від проникнення в приміщення комах тощо, а також сонячного світла (пат. UA№ 34076, А47Н 23/00, 15.02.2001, бюл. №1), конструкція містить розміщений на двох кронштейнах карниз, вздовж якого розміщені вертикальні підвіски, які виконані у вигляді стержнів круглого поперечного перерізу із пластичного матеріалу і розміщені вздовж карнизу із забезпеченням щільного прилягання один до одного. Захисна конструкція має високу технологічність виготовлення і одночасно підвищені декоративні властивості, довгостроковість використання, можливість простого регулювання ширини та висоти завіси. До недоліків слід віднести складність монтажу, вона не забезпечує достатню затримку прямих сонячних променів та їх розсіювання та потребує спеціальних пристроїв для розміщення. В основу корисної моделі поставлено задачу удосконалення штори сонцезахисної шляхом зміни її конструкції, що забезпечить зменшення теплового впливу на приміщення сонячних променів внаслідок їх відбиття від матеріалу штори та відсутність складності монтажу та демонтажу при її використанні. Поставлена задача вирішується тим, що в шторі сонцезахисній, що містить полотно рулонного матеріалу, згідно з корисною моделлю, полотно виконано з плівки товщиною 12-40 мкм з алюмінієвим напилюванням. Згідно з корисною моделлю полотно виконано з прозорого полімеру з високою міцністю, вибраного із групи поліолефінів, а саме поліетилен або поліпропілен. Згідно з корисною моделлю полотно має елемент кріплення, розміщений горизонтально розташованою смугою двостороннього скотчу по периметру полотна та на полотні виконані декоративно-естетичні елементи. Згідно з корисною моделлю полотно знаходиться у скрученому положенні як перед монтажем, так і після демонтажу. Алюмінієве напилювання забезпечує надійний захист від сонячних променів завдяки своєму складу та виконує свою функцію - максимального захисту від теплової енергії за рахунок затемненості та дзеркального відображення. Матеріал та товщина плівки вибрані експериментальним шляхом. Товщина плівки 12-40 мкм має різний ступінь тонування (чим товще плівка, тим більше затемнення в кімнаті, якщо дивитися на вулицю.). Саме вибрана товщина плівки 12-40 мкм забезпечує її щільне прилягання до поверхні скла, що забезпечує зменшення теплового впливу на приміщення сонячних променів внаслідок їх відбиття від матеріалу штори. Корисна модель, яка заявляється, пояснюється кресленням загального вигляду сонцезахисної штори. Фіг. 1 загальний вигляд штори без кріплення Фіг. 2 загальний вигляд штори з кріпленням Запропонована сонцезахисна штора містить полотно 1 (фіг. 1, 2), яке виконано з поліпропіленової плівки товщиною 12-40 мкм, поверхня якого містить алюмінієве напилювання, а в верхній частині полотна 1 міститься горизонтально розташований елемент кріплення 2 (фіг. 2), який виконано з смуги двостороннього скотчу. Запропоновану сонцезахисну штору використовують наступним чином. Якщо штора має вигляд полотна без кріплення, то кріпити плівку можна звичайним канцелярським скотчем прямо до рами або прямо на скло за допомогою мильного розчину (мильний розчин спрощує зняття плівки зі скла без залишків алюмінієвого напилення на склі. Для зручності використання, та щоб не пошкодити алюмінієвого напилення штори її кріплять за допомогою двостороннього скотчу, щоб вона висіла на скотчу, не прилягаючи щільно до скла, як звичайна штора. В даному випадку сонцезахисна штора має вигляд рулону, а початкова ділянка полотна 1 містить елемент кріплення 2, виконаний з смуги двостороннього 1 UA 100685 U 5 10 15 скотчу. Для кріплення полотна 1 попередньо з поверхні кріплення 2 знімають захисну смугу, яку закріплюють на поверхні скла, після чого полотно розмотують та рівномірно розподіляють по поверхні скла, притискуючи його до поверхні. Залишок полотна 1, який виходить за межі скла, відрізають. При необхідності усунення сонцезахисної штори з поверхні скла, наприклад в темний час, нижнє закінчення полотна 1 рівномірно відокремлюють від скла, що приводить до згортання полотна в рулон, який розташовується в верхній частині поверхні скла та утримується елементом кріплення 2 на поверхні скла. Таким чином забезпечується захист від проникнення сонячних променів через скло до приміщення, а використання штори не призводить до зміни інтер'єру приміщення, оскільки сонцезахисна штора використовується шляхом її кріплення безпосередньо до поверхні скла та не потребує додаткових стаціонарних засобів кріплення, та може використовуватися одночасно з існуючими шторами. Штора сонцезахисна на вікна відрізняється низькою вартістю і практичністю Сонцезахисна штора допоможе уникнути перегріву приміщень в літній час, вона віддзеркалює ультрафіолет, поглинає яскраве сонячне світло і усуває сонячні відблиски на моніторах, що забезпечує комфортні умови в приміщенні в самий сонячний і жаркий день. Штора допоможе скорегувати температурний баланс в приміщенні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Штора сонцезахисна, яка містить полотно у вигляді рулонного матеріалу, яка відрізняється тим, що полотно виконано з плівки товщиною 12-40 мкм з алюмінієвим напилюванням. 2. Штора за п. 1, яка відрізняється тим, що полотно виконано з прозорого полімеру з високою міцністю, вибраного із групи поліолефінів, а саме поліетилен або поліпропілен. 3. Штора за п. 1, яка відрізняється тим, що на полотні виконані декоративно-естетичні елементи. 4. Штора за п. 1, яка відрізняється тим, що додатково має елемент кріплення, виконаний горизонтально розташованою смугою двостороннього скотчу по верхньому краю полотна. 2 UA 100685 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
