Штатив-фіксатор масштабної лінійки для макрофотографування

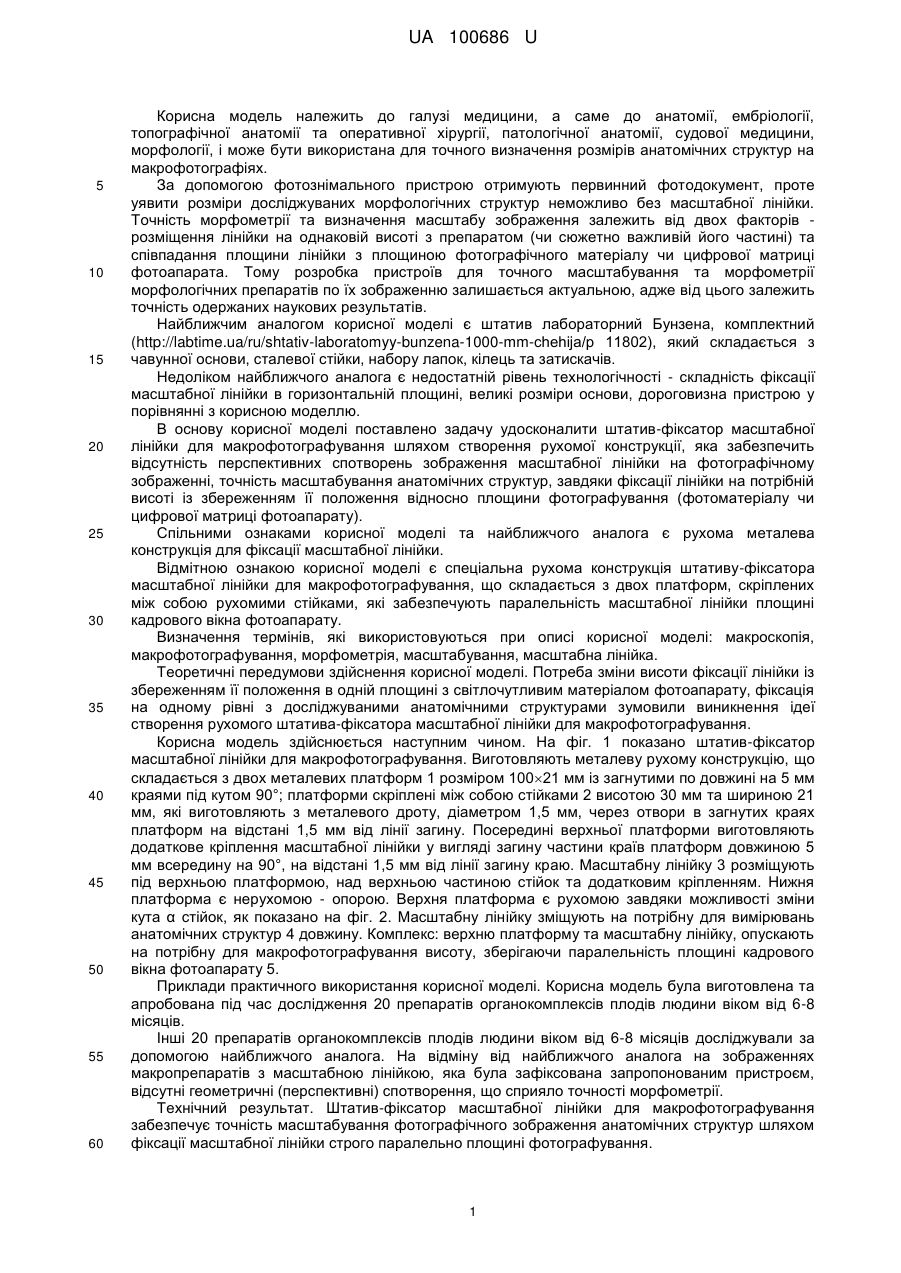

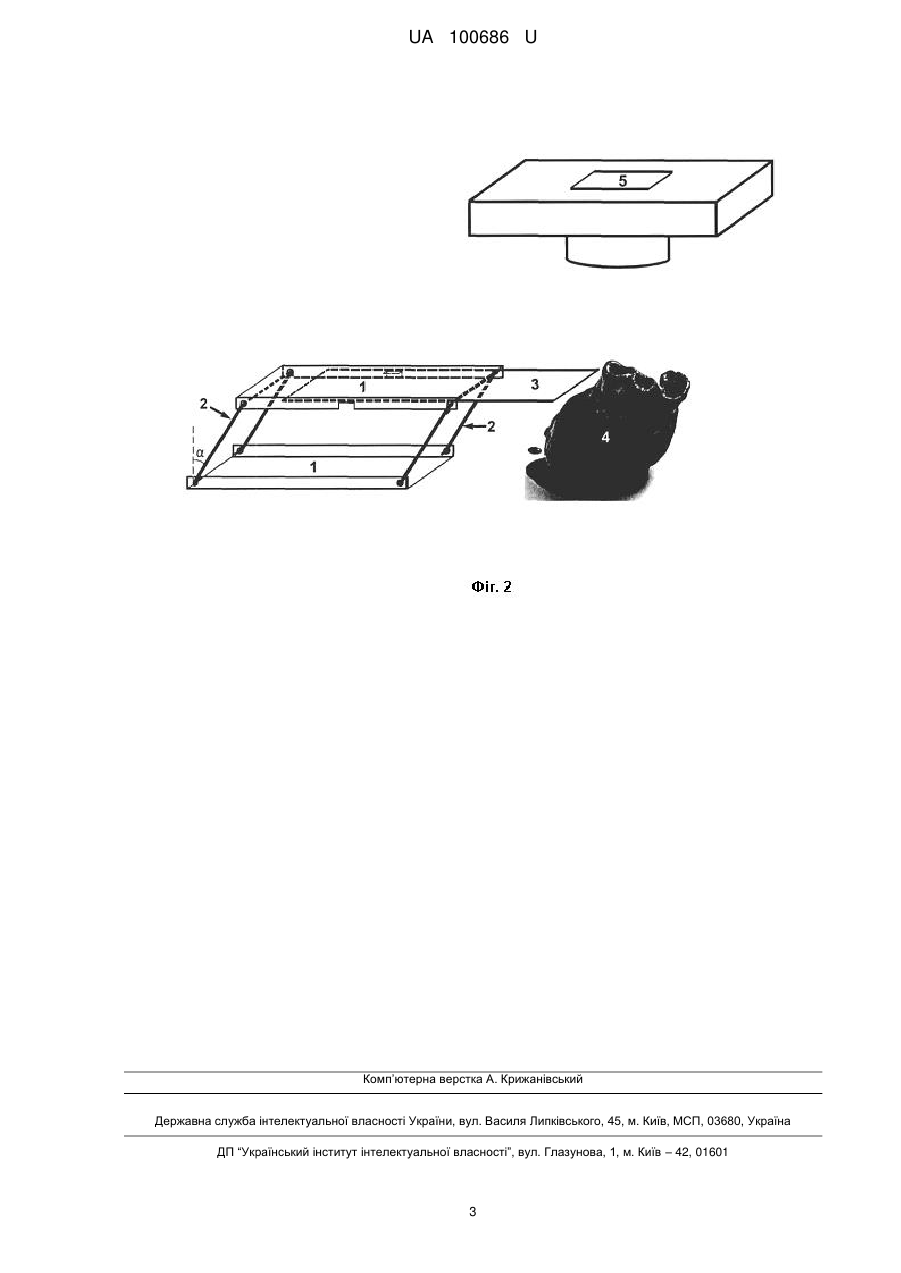

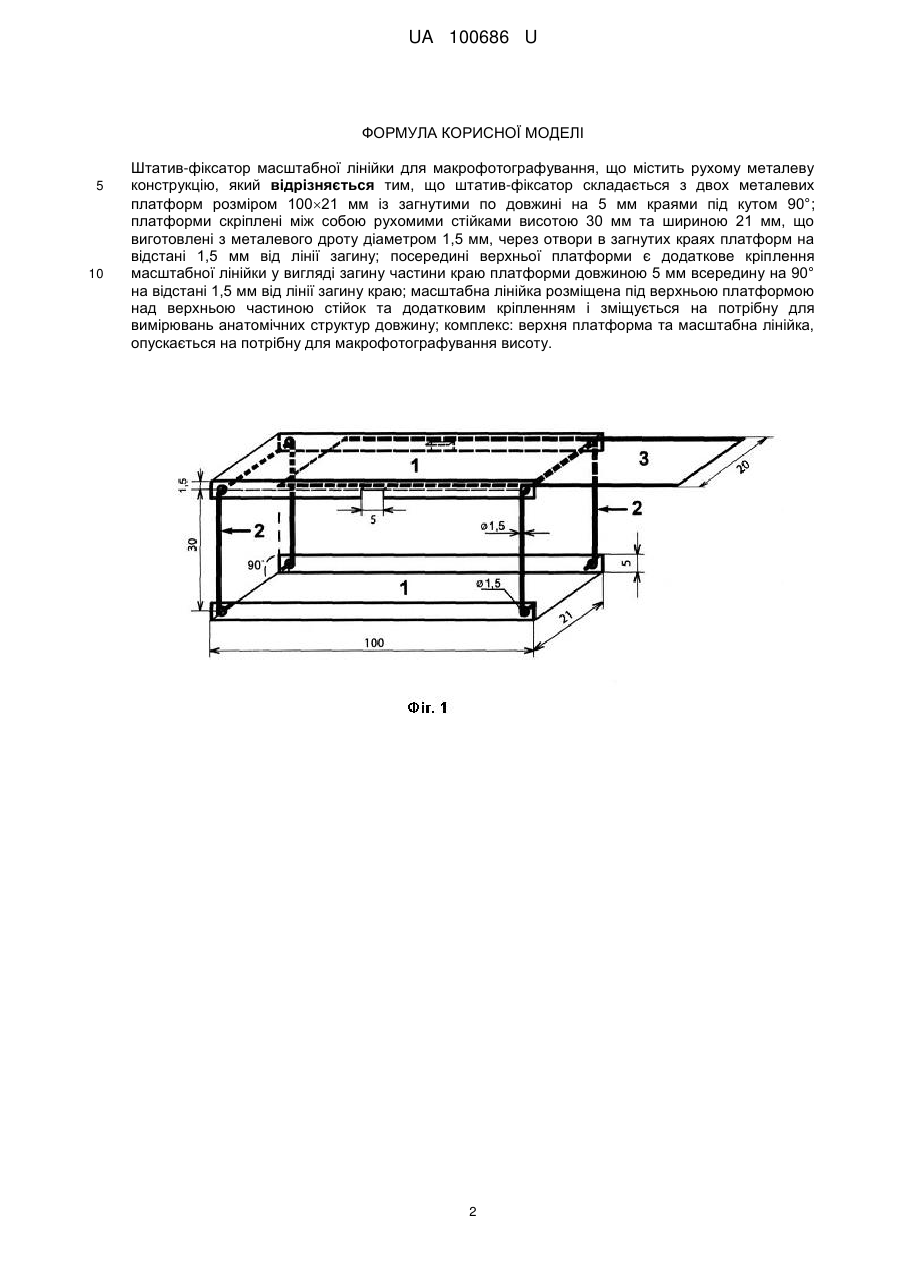

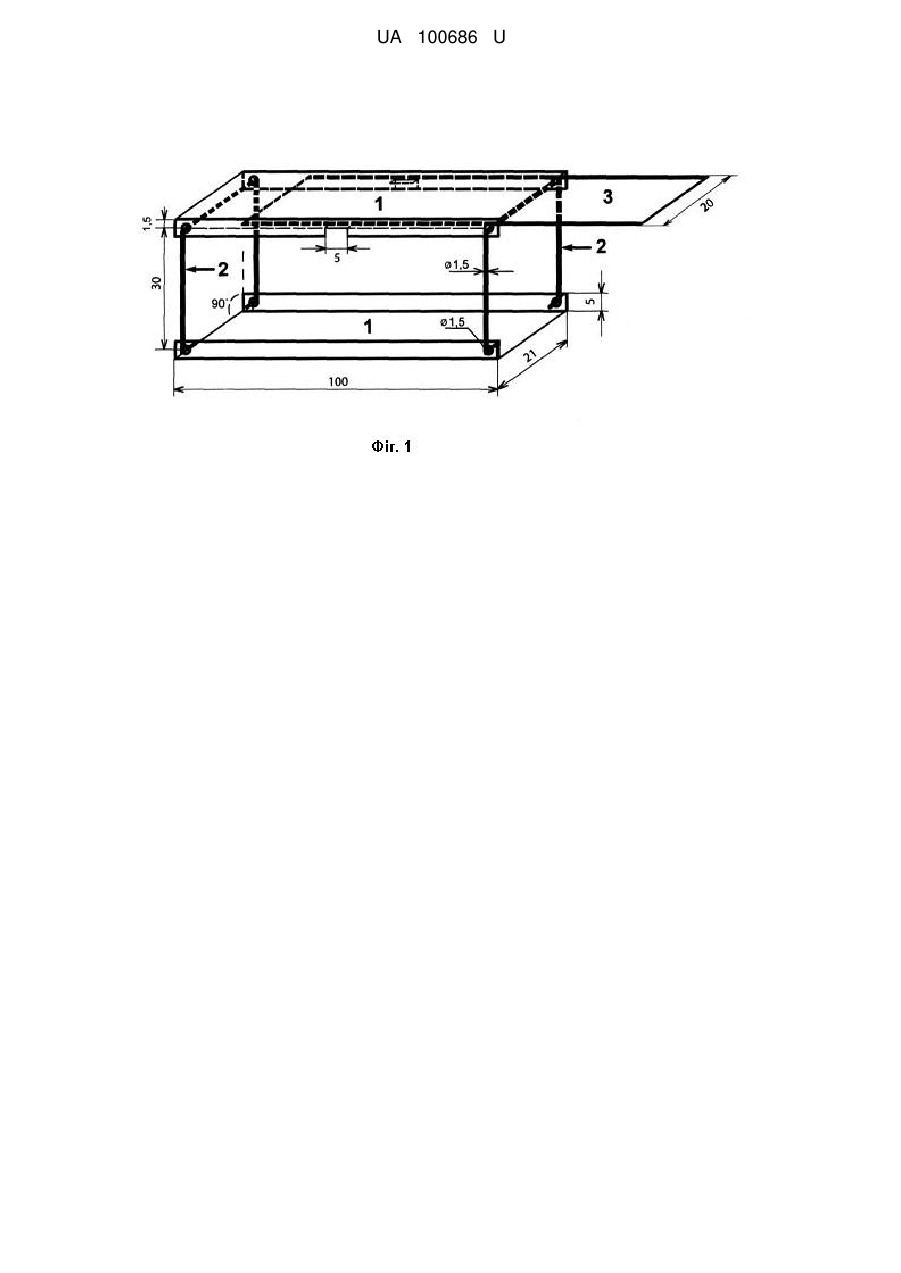

Реферат: Штатив-фіксатор масштабної лінійки для макрофотографування містить рухому металеву конструкцію. Штатив-фіксатор складається з двох металевих платформ розміром 10021 мм із загнутими по довжині на 5 мм краями під кутом 90°. Платформи скріплені між собою рухомими стійками висотою 30 мм та шириною 21 мм, що виготовлені з металевого дроту діаметром 1,5 мм, через отвори в загнутих краях платформ на відстані 1,5 мм від лінії загину. Посередині верхньої платформи є додаткове кріплення масштабної лінійки у вигляді загину частини краю платформи довжиною 5 мм всередину на 90° на відстані 1,5 мм від лінії загину краю. Масштабна лінійка розміщена під верхньою платформою над верхньою частиною стійок та додатковим кріпленням і зміщується на потрібну для вимірювань анатомічних структур довжину. UA 100686 U (12) UA 100686 U UA 100686 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі медицини, а саме до анатомії, ембріології, топографічної анатомії та оперативної хірургії, патологічної анатомії, судової медицини, морфології, і може бути використана для точного визначення розмірів анатомічних структур на макрофотографіях. За допомогою фотознімального пристрою отримують первинний фотодокумент, проте уявити розміри досліджуваних морфологічних структур неможливо без масштабної лінійки. Точність морфометрії та визначення масштабу зображення залежить від двох факторів розміщення лінійки на однаковій висоті з препаратом (чи сюжетно важливій його частині) та співпадання площини лінійки з площиною фотографічного матеріалу чи цифрової матриці фотоапарата. Тому розробка пристроїв для точного масштабування та морфометрії морфологічних препаратів по їх зображенню залишається актуальною, адже від цього залежить точність одержаних наукових результатів. Найближчим аналогом корисної моделі є штатив лабораторний Бунзена, комплектний (http://labtime.ua/ru/shtativ-laboratomyy-bunzena-1000-mm-chehija/p 11802), який складається з чавунної основи, сталевої стійки, набору лапок, кілець та затискачів. Недоліком найближчого аналога є недостатній рівень технологічності - складність фіксації масштабної лінійки в горизонтальній площині, великі розміри основи, дороговизна пристрою у порівнянні з корисною моделлю. В основу корисної моделі поставлено задачу удосконалити штатив-фіксатор масштабної лінійки для макрофотографування шляхом створення рухомої конструкції, яка забезпечить відсутність перспективних спотворень зображення масштабної лінійки на фотографічному зображенні, точність масштабування анатомічних структур, завдяки фіксації лінійки на потрібній висоті із збереженням її положення відносно площини фотографування (фотоматеріалу чи цифрової матриці фотоапарату). Спільними ознаками корисної моделі та найближчого аналога є рухома металева конструкція для фіксації масштабної лінійки. Відмітною ознакою корисної моделі є спеціальна рухома конструкція штативу-фіксатора масштабної лінійки для макрофотографування, що складається з двох платформ, скріплених між собою рухомими стійками, які забезпечують паралельність масштабної лінійки площині кадрового вікна фотоапарату. Визначення термінів, які використовуються при описі корисної моделі: макроскопія, макрофотографування, морфометрія, масштабування, масштабна лінійка. Теоретичні передумови здійснення корисної моделі. Потреба зміни висоти фіксації лінійки із збереженням її положення в одній площині з світлочутливим матеріалом фотоапарату, фіксація на одному рівні з досліджуваними анатомічними структурами зумовили виникнення ідеї створення рухомого штатива-фіксатора масштабної лінійки для макрофотографування. Корисна модель здійснюється наступним чином. На фіг. 1 показано штатив-фіксатор масштабної лінійки для макрофотографування. Виготовляють металеву рухому конструкцію, що складається з двох металевих платформ 1 розміром 10021 мм із загнутими по довжині на 5 мм краями під кутом 90°; платформи скріплені між собою стійками 2 висотою 30 мм та шириною 21 мм, які виготовляють з металевого дроту, діаметром 1,5 мм, через отвори в загнутих краях платформ на відстані 1,5 мм від лінії загину. Посередині верхньої платформи виготовляють додаткове кріплення масштабної лінійки у вигляді загину частини країв платформ довжиною 5 мм всередину на 90°, на відстані 1,5 мм від лінії загину краю. Масштабну лінійку 3 розміщують під верхньою платформою, над верхньою частиною стійок та додатковим кріпленням. Нижня платформа є нерухомою - опорою. Верхня платформа є рухомою завдяки можливості зміни кута α стійок, як показано на фіг. 2. Масштабну лінійку зміщують на потрібну для вимірювань анатомічних структур 4 довжину. Комплекс: верхню платформу та масштабну лінійку, опускають на потрібну для макрофотографування висоту, зберігаючи паралельність площині кадрового вікна фотоапарату 5. Приклади практичного використання корисної моделі. Корисна модель була виготовлена та апробована під час дослідження 20 препаратів органокомплексів плодів людини віком від 6-8 місяців. Інші 20 препаратів органокомплексів плодів людини віком від 6-8 місяців досліджували за допомогою найближчого аналога. На відміну від найближчого аналога на зображеннях макропрепаратів з масштабною лінійкою, яка була зафіксована запропонованим пристроєм, відсутні геометричні (перспективні) спотворення, що сприяло точності морфометрії. Технічний результат. Штатив-фіксатор масштабної лінійки для макрофотографування забезпечує точність масштабування фотографічного зображення анатомічних структур шляхом фіксації масштабної лінійки строго паралельно площині фотографування. 1 UA 100686 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Штатив-фіксатор масштабної лінійки для макрофотографування, що містить рухому металеву конструкцію, який відрізняється тим, що штатив-фіксатор складається з двох металевих платформ розміром 10021 мм із загнутими по довжині на 5 мм краями під кутом 90°; платформи скріплені між собою рухомими стійками висотою 30 мм та шириною 21 мм, що виготовлені з металевого дроту діаметром 1,5 мм, через отвори в загнутих краях платформ на відстані 1,5 мм від лінії загину; посередині верхньої платформи є додаткове кріплення масштабної лінійки у вигляді загину частини краю платформи довжиною 5 мм всередину на 90° на відстані 1,5 мм від лінії загину краю; масштабна лінійка розміщена під верхньою платформою над верхньою частиною стійок та додатковим кріпленням і зміщується на потрібну для вимірювань анатомічних структур довжину; комплекс: верхня платформа та масштабна лінійка, опускається на потрібну для макрофотографування висоту. 2 UA 100686 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
