Спосіб демонтажу секцій кріплення

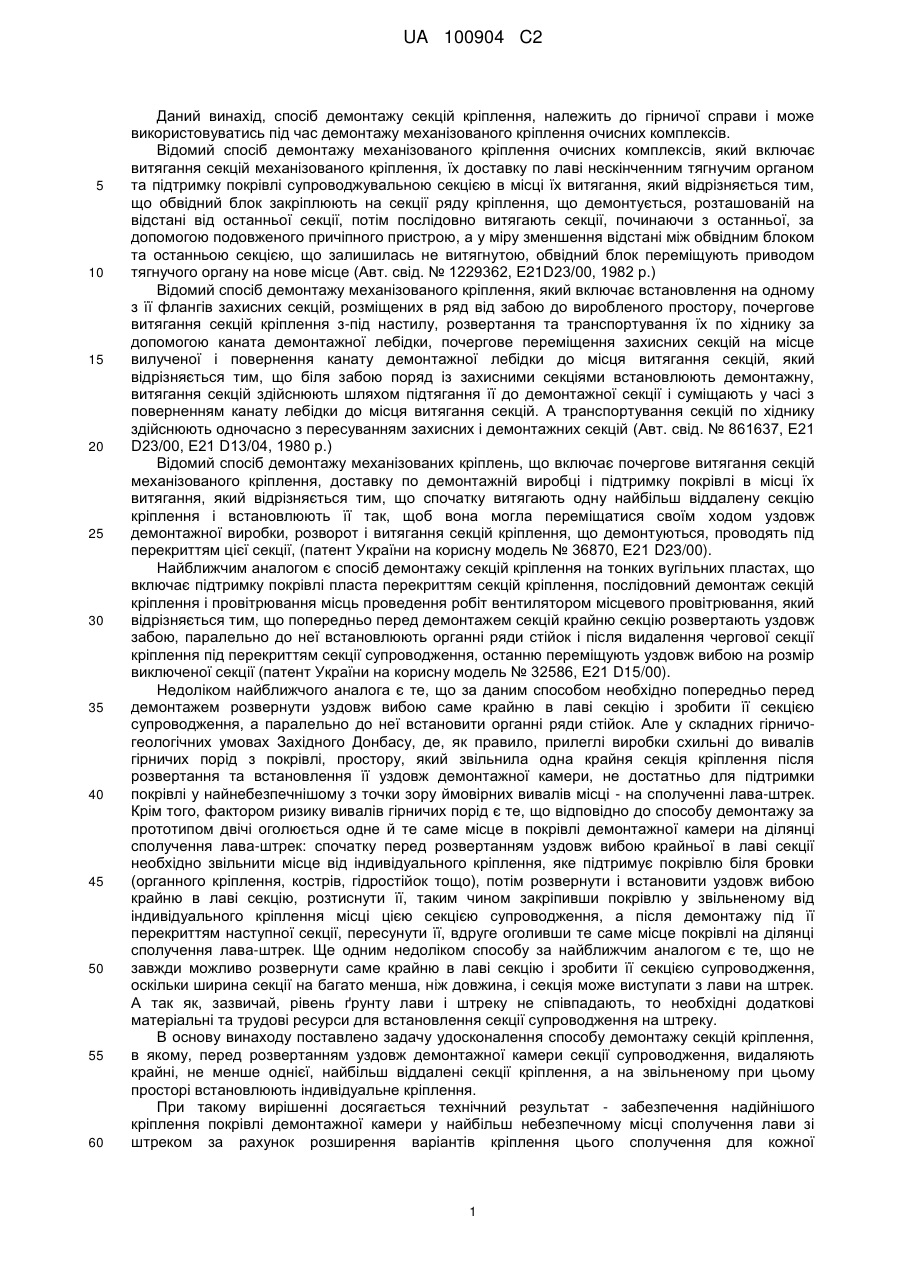

Реферат: Спосіб демонтажу секцій кріплення, за яким здійснюють підтримку покрівлі пласта перекриттями секцій кріплення, попередньо перед демонтажем розвертання уздовж демонтажної камери секції супроводження, послідовний демонтаж секцій кріплення під перекриттям секції супроводження і переміщення її уздовж демонтажної камери на розмір демонтованої секції кріплення. Для забезпечення надійнішого кріплення покрівлі демонтажної камери у найбільш небезпечному місці сполучення лави зі штреком за рахунок розширення варіантів кріплення цього сполучення для кожної індивідуальної демонтажної камери в залежності від гірничо-геологічних умов, перед розвертанням уздовж демонтажної камери секції супроводження, видаляють крайні, не менше однієї, найбільш віддалені секції кріплення, а на звільненому при цьому просторі встановлюють індивідуальне кріплення. UA 100904 C2 (12) UA 100904 C2 UA 100904 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід, спосіб демонтажу секцій кріплення, належить до гірничої справи і може використовуватись під час демонтажу механізованого кріплення очисних комплексів. Відомий спосіб демонтажу механізованого кріплення очисних комплексів, який включає витягання секцій механізованого кріплення, їх доставку по лаві нескінченним тягнучим органом та підтримку покрівлі супроводжувальною секцією в місці їх витягання, який відрізняється тим, що обвідний блок закріплюють на секції ряду кріплення, що демонтується, розташованій на відстані від останньої секції, потім послідовно витягають секції, починаючи з останньої, за допомогою подовженого причіпного пристрою, а у міру зменшення відстані між обвідним блоком та останньою секцією, що залишилась не витягнутою, обвідний блок переміщують приводом тягнучого органу на нове місце (Авт. свід. № 1229362, E21D23/00, 1982 р.) Відомий спосіб демонтажу механізованого кріплення, який включає встановлення на одному з її флангів захисних секцій, розміщених в ряд від забою до виробленого простору, почергове витягання секцій кріплення з-під настилу, розвертання та транспортування їх по хіднику за допомогою каната демонтажної лебідки, почергове переміщення захисних секцій на місце вилученої і повернення канату демонтажної лебідки до місця витягання секцій, який відрізняється тим, що біля забою поряд із захисними секціями встановлюють демонтажну, витягання секцій здійснюють шляхом підтягання її до демонтажної секції і суміщають у часі з поверненням канату лебідки до місця витягання секцій. А транспортування секцій по хіднику здійснюють одночасно з пересуванням захисних і демонтажних секцій (Авт. свід. № 861637, Е21 D23/00, Е21 D13/04, 1980 р.) Відомий спосіб демонтажу механізованих кріплень, що включає почергове витягання секцій механізованого кріплення, доставку по демонтажній виробці і підтримку покрівлі в місці їх витягання, який відрізняється тим, що спочатку витягають одну найбільш віддалену секцію кріплення і встановлюють її так, щоб вона могла переміщатися своїм ходом уздовж демонтажної виробки, розворот і витягання секцій кріплення, що демонтуються, проводять під перекриттям цієї секції, (патент України на корисну модель № 36870, Е21 D23/00). Найближчим аналогом є спосіб демонтажу секцій кріплення на тонких вугільних пластах, що включає підтримку покрівлі пласта перекриттям секцій кріплення, послідовний демонтаж секцій кріплення і провітрювання місць проведення робіт вентилятором місцевого провітрювання, який відрізняється тим, що попередньо перед демонтажем секцій крайню секцію розвертають уздовж забою, паралельно до неї встановлюють органні ряди стійок і після видалення чергової секції кріплення під перекриттям секції супроводження, останню переміщують уздовж вибою на розмір виключеної секції (патент України на корисну модель № 32586, Е21 D15/00). Недоліком найближчого аналога є те, що за даним способом необхідно попередньо перед демонтажем розвернути уздовж вибою саме крайню в лаві секцію і зробити її секцією супроводження, а паралельно до неї встановити органні ряди стійок. Але у складних гірничогеологічних умовах Західного Донбасу, де, як правило, прилеглі виробки схильні до вивалів гірничих порід з покрівлі, простору, який звільнила одна крайня секція кріплення після розвертання та встановлення її уздовж демонтажної камери, не достатньо для підтримки покрівлі у найнебезпечнішому з точки зору ймовірних вивалів місці - на сполученні лава-штрек. Крім того, фактором ризику вивалів гірничих порід є те, що відповідно до способу демонтажу за прототипом двічі оголюється одне й те саме місце в покрівлі демонтажної камери на ділянці сполучення лава-штрек: спочатку перед розвертанням уздовж вибою крайньої в лаві секції необхідно звільнити місце від індивідуального кріплення, яке підтримує покрівлю біля бровки (органного кріплення, кострів, гідростійок тощо), потім розвернути і встановити уздовж вибою крайню в лаві секцію, розтиснути її, таким чином закріпивши покрівлю у звільненому від індивідуального кріплення місці цією секцією супроводження, а після демонтажу під її перекриттям наступної секції, пересунути її, вдруге оголивши те саме місце покрівлі на ділянці сполучення лава-штрек. Ще одним недоліком способу за найближчим аналогом є те, що не завжди можливо розвернути саме крайню в лаві секцію і зробити її секцією супроводження, оскільки ширина секції на багато менша, ніж довжина, і секція може виступати з лави на штрек. А так як, зазвичай, рівень ґрунту лави і штреку не співпадають, то необхідні додаткові матеріальні та трудові ресурси для встановлення секції супроводження на штреку. В основу винаходу поставлено задачу удосконалення способу демонтажу секцій кріплення, в якому, перед розвертанням уздовж демонтажної камери секції супроводження, видаляють крайні, не менше однієї, найбільш віддалені секції кріплення, а на звільненому при цьому просторі встановлюють індивідуальне кріплення. При такому вирішенні досягається технічний результат - забезпечення надійнішого кріплення покрівлі демонтажної камери у найбільш небезпечному місці сполучення лави зі штреком за рахунок розширення варіантів кріплення цього сполучення для кожної 1 UA 100904 C2 5 10 15 20 25 30 35 40 45 50 55 60 індивідуальної демонтажної камери в залежності від гірничо-геологічних умов, оскільки є можливість вибору - видалити одну найбільш віддалену секцію, закріпити покрівлю, а потім наступну секцію кріплення (другу з краю) розвернути уздовж демонтажної камери та зробити її секцією супроводження, чи демонтувати шість найбільш віддалених секцій кріплення і тільки тоді наступну секцію кріплення (сьому з краю) розвернути уздовж демонтажної камери та зробити секцією супроводження. Такий технічний результат забезпечує досягнення споживчих властивостей, які полягають у покращенні стану техніки безпеки під час демонтажу секцій кріплення. Поставлена задача вирішується тим, що у відомому способі демонтажу секцій кріплення, за яким здійснюють підтримку покрівлі пласта перекриттями секцій кріплення, попередньо перед демонтажем розвертання уздовж демонтажної камери секції супроводження, послідовний демонтаж секцій кріплення під перекриттям секції супроводження і переміщення її уздовж демонтажної камери на розмір демонтованої секції кріплення, відповідно до винаходу, перед розвертанням уздовж демонтажної камери секції супроводження, видаляють крайні, не менше однієї, найбільш віддалені секції кріплення, а на звільненому при цьому просторі встановлюють індивідуальне кріплення. Причинно-наслІдковий зв'язок між суттєвими ознаками винаходу та технічним результатом, що досягається пояснюється наступним: здійснення способу демонтажу секцій кріплення, що заявляється, дозволяє відразу після видалення крайніх, не менше однієї, найбільш віддалених секцій кріплення, закріпити індивідуальним кріпленням (органним, кострами, гідростійками тощо) найнебезпечнішу з точки зору ймовірних вивалів гірничих порід з покрівлі ділянку сполучення лава-штрек і більше не оголювати її, і лише після цього розвернути уздовж демонтажної камери секцію супроводження. Видалення крайніх, не менше однієї, найбільш віддалених секцій кріплення, дозволяє вибрати в залежності від стану покрівлі сполучення лава-штрек необхідну кількість секцій кріплення для видалення і встановити секцію супроводження після видалення першої, другої, третьої, чи наступної найбільш віддалених секції кріплення. Чим більш нестійка покрівля сполучення лава-штрек, тим більшу площу покрівлі демонтажної камери необхідно закріпити індивідуальним кріпленням (органним, кострами, гідростійками тощо), тобто тим далі від штреку необхідно переносити місце розвертання уздовж вибою секції супроводження. Таким чином, при використанні способу демонтажу секцій кріплення, що заявляється, досягається технічний результат - забезпечення надійнішого кріплення покрівлі демонтажної камери у найбільш небезпечному місці сполучення лави зі штреком за рахунок розширення варіантів кріплення цього сполучення, оскільки є можливість вибору - видалити одну найбільш віддалену секцію кріплення, закріпити покрівлю, а потім наступну секцію кріплення (другу з краю) розвернути уздовж вибою як секцію супроводження, чи видалити шість найбільш віддалених секцій кріплення і тільки тоді наступну секцію кріплення (сьому з краю) розвернути уздовж вибою як секцію супроводження тощо. Цей технічний результат забезпечує споживчі властивості - покращення стану техніки безпеки під час демонтажу секцій механізованого кріплення. Суть винаходу, спосіб демонтажу секцій кріплення, пояснюється кресленнями, де схематично зображено демонтажну камеру до початку демонтажних робіт - вид зверху (фіг. 1), демонтажну камеру після видалення крайніх, не менше однієї, найбільш віддалених секцій кріплення і демонтаж тих, що залишилися - вид зверху (фіг. 2). Спосіб демонтажу механізованого кріплення, що пропонується, здійснюється за допомогою наступних операцій. На фіг. 1 зображено демонтажну камеру 1 до початку робіт по демонтажу, в якій здійснюють підтримку покрівлі пласта перекриттями секцій кріплення 2 і додатково настилом з дощок та/або бруса 3, а також зображено найбільш віддалені від штреку 4, на який здійснюють демонтаж, секції кріплення 5, які до початку демонтажу видаляють у кількості не менше однієї. На фіг. 2 зображена схема демонтажу після видалення перших, не менше однієї, найбільш віддалених секцій кріплення 5. В залежності від складності гірничо-геологічних умов шахт Західного Донбасу для кожної конкретної шахти і навіть кожної демонтажної камери кількість видалених секцій може бути різною: одна, дві, три, чотири і більше. Чим менше стійка покрівля сполучення лава-штрек, тим більшу площу покрівлі демонтажної камери необхідно закріпити індивідуальним кріпленням 7. Доставку видалених перших, не менше однієї, найбільш віддалених секцій кріплення 5 можуть здійснювати як на штрек 4, так і на штрек 6. Це обумовлюється кількістю видалених секцій та організацією робіт по демонтажу секцій кріплення у конкретному випадку. Після видалення не менше однієї найбільш віддаленої секцій кріплення 5 на звільненому просторі L встановлюють індивідуальне кріплення 7, яким закріплюють найнебезпечнішу з точки зору ймовірних вивалів гірських порід з покрівлі ділянку демонтажної 2 UA 100904 C2 5 10 15 20 камери - сполучення лава-штрек. Як індивідуальне кріплення використовують органні стійки, костри, гідростійки, дерев'яні бруси, металеві балки та інші види кріплення. Після надійного закріплення звільненого простору L, наступну, після видалення перших, не менше однієї, найбільш віддалених секцій кріплення 5, секцію кріплення 8 розвертають уздовж демонтажної камери та роблять її секцією супроводження. Починають демонтаж секцій кріплення 2. Перед переміщенням секції супроводження 8 кожного разу паралельно до неї встановлюють індивідуальне кріплення 9, яке забезпечує утримання покрівлі під час переміщення секції супроводження і забезпечує провітрювання демонтованої частини лави за рахунок загальношахтної депресії. Послідовний демонтаж секцій кріплення 2 здійснюють під перекриттям секції супроводження 8, а доставку їх по демонтажній камері на штрек 4 - під перекриттям ще не демонтованих секцій кріплення 2. Секцію супроводження 8 переміщають уздовж демонтажної камери кожного разу на розмір демонтованої секції кріплення. Демонтаж здійснюють за допомогою нескінченного тягнучого ланцюгового органу 10 ВСП (винесеної системи подачі комбайну) 11. Також демонтаж секцій кріплення та доставку їх по демонтажній камері можна здійснювати відомим способом за допомогою лебідок, які встановлюють на штреках 4 і 6. Спосіб демонтажу секцій кріплення, що заявляється, застосовується на шахтах відкритого акціонерного товариства ДТЕК «Павлоградвугілля» і може бути виконаний за допомогою відомих засобів та методів, а при його здійсненні здатний забезпечити досягнення заявленого технічного результату, а значить відповідає вимозі промислової придатності. ФОРМУЛА ВИНАХОДУ 25 30 Спосіб демонтажу секцій кріплення, за яким здійснюють підтримку покрівлі пласта перекриттями секцій кріплення, попередньо перед демонтажем розвертання уздовж демонтажної камери секції супроводження, послідовний демонтаж секцій кріплення під перекриттям секції супроводження і переміщення її уздовж демонтажної камери на розмір демонтованої секції кріплення, який відрізняється тим, що, перед розвертанням уздовж демонтажної камери секції супроводження, видаляють крайні, не менше однієї, найбільш віддалені секції кріплення, а на звільненому при цьому просторі встановлюють індивідуальне кріплення. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
