Пристрій для демонтажу та переміщення секцій механізованого кріплення
Номер патенту: 30819
Опубліковано: 11.03.2008
Автори: Сивак Михайло Миколайович, Меріуцан Андрій Вікторович, Філонюк Юрій Володимирович
Формула / Реферат
Пристрій для демонтажу і переміщення секцій механізованого кріплення, що містить демонтажну секцію з додатковим гідродомкратом та причіпний пристрій, який відрізняється тим, що як демонтажну секцію механізованого кріплення використовують постав скребкового конвеєра лави, до забійної частини якого, за допомогою причіпного пристрою, приєднують гідродомкрат пересування чергової секції механізованого кріплення, що демонтують.
Текст

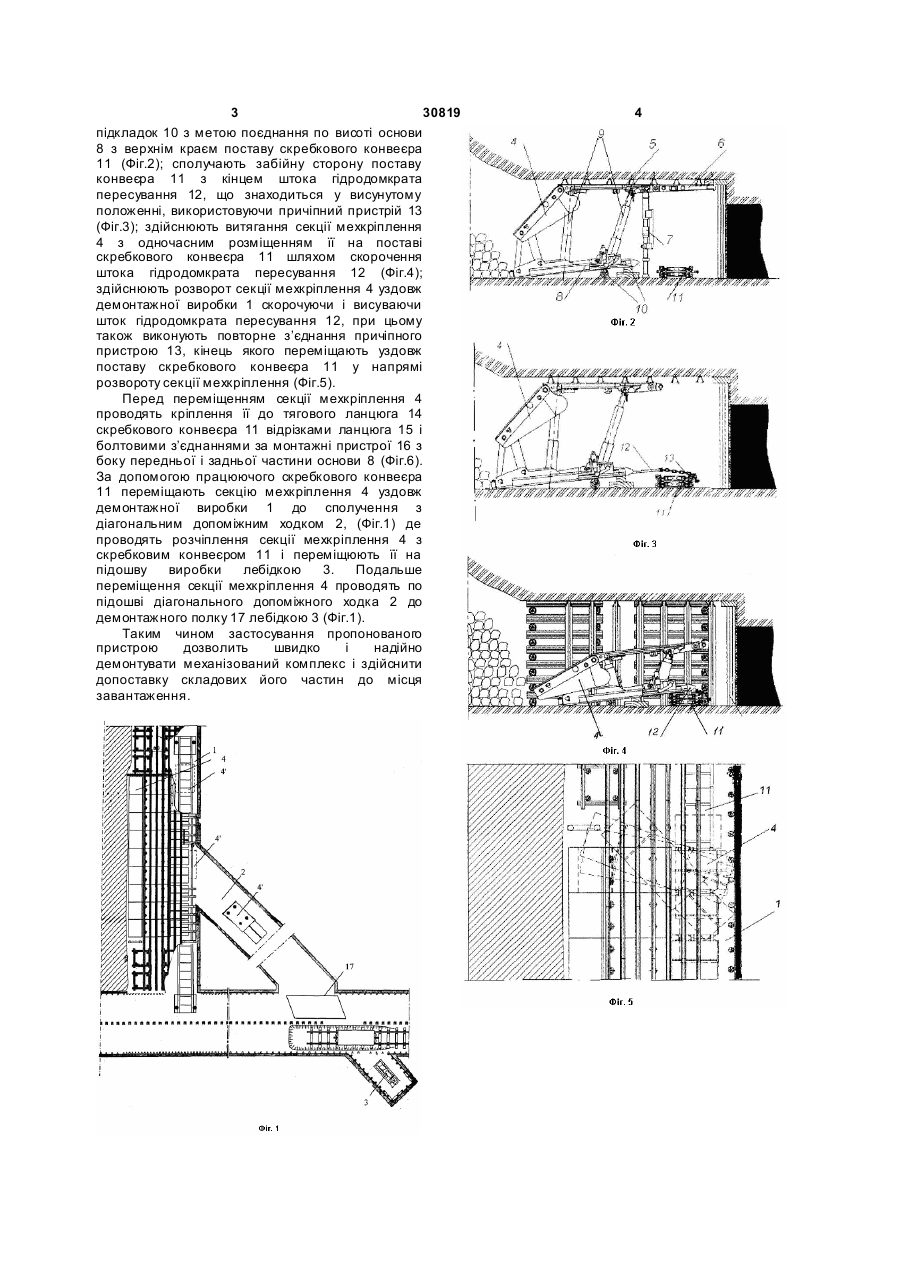

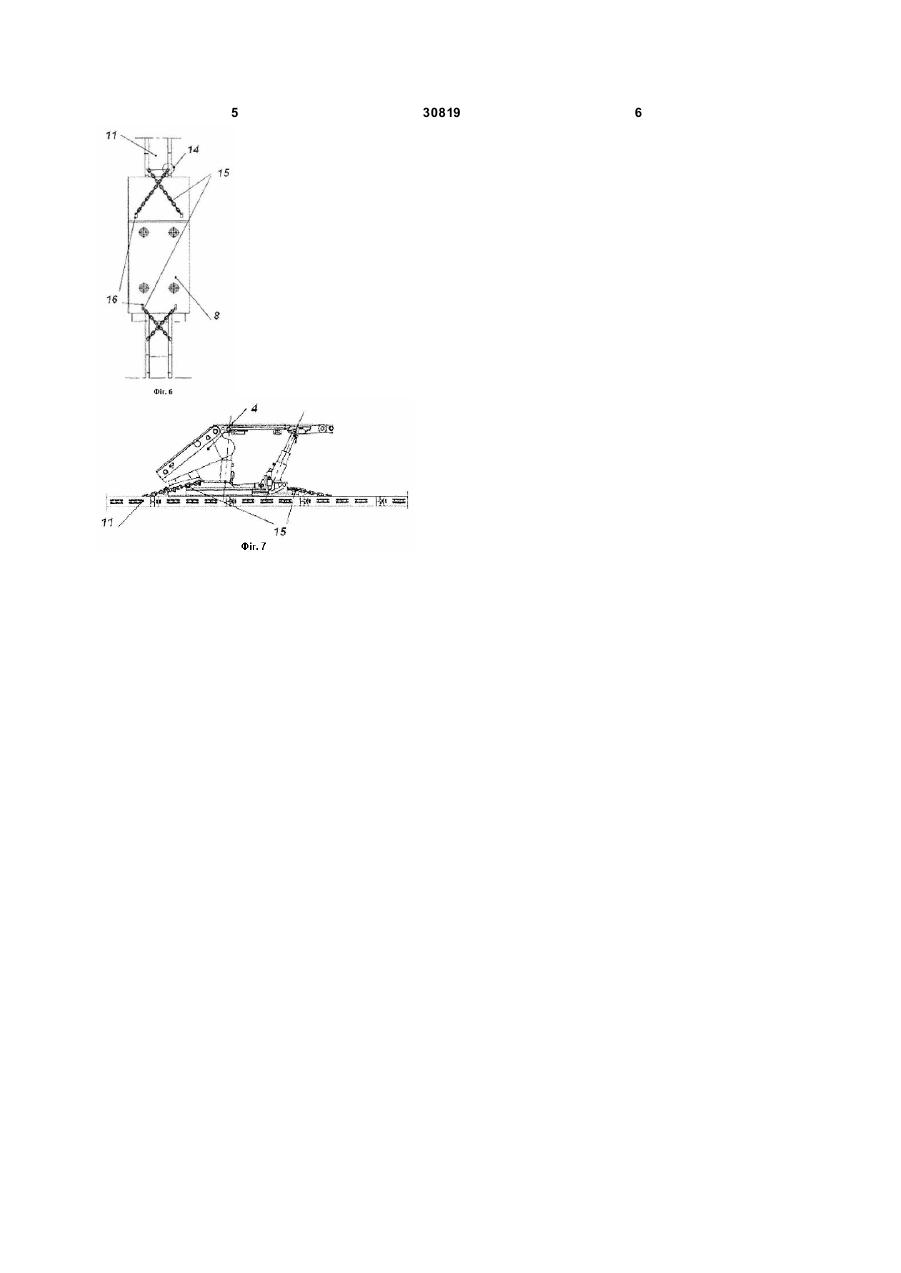

Пристрій для демонтажу і переміщення секцій механізованого кріплення, що містить демонтажну секцію з додатковим гідродомкратом та причіпний пристрій, який відрізняється тим, що як демонтажну секцію механізованого кріплення використовують постав скребкового конвеєра лави, до забійної частини якого, за допомогою причіпного пристрою, приєднують гідродомкрат пересування чергової секції механізованого кріплення, що демонтують. (19) (21) u200713335 (22) 30.11.2007 (24) 11.03.2008 (72) МЕРІУЦАН АНДРІЙ ВІКТОРОВИЧ, UA, СИВАК МИ ХАЙЛО МИКОЛАЙОВИЧ, UA, ФІЛОНЮК ЮРІЙ ВОЛОДИМИРОВИЧ, UA (73) МЕРІУЦАН АНДРІЙ ВІКТОРОВИЧ, UA, СИВАК МИ ХАЙЛО МИКОЛАЙОВИЧ, UA, ФІЛОНЮК ЮРІЙ ВОЛОДИМИРОВИЧ, UA (56) 3 30819 підкладок 10 з метою поєднання по висоті основи 8 з верхнім краєм поставу скребкового конвеєра 11 (Фіг.2); сполучають забійну сторону поставу конвеєра 11 з кінцем штока гідродомкрата пересування 12, що знаходиться у висунутому положенні, використовуючи причіпний пристрій 13 (Фіг.3); здійснюють витягання секції мехкріплення 4 з одночасним розміщенням її на поставі скребкового конвеєра 11 шляхом скорочення штока гідродомкрата пересування 12 (Фіг.4); здійснюють розворот секції мехкріплення 4 уздовж демонтажної виробки 1 скорочуючи і висуваючи шток гідродомкрата пересування 12, при цьому також виконують повторне з’єднання причіпного пристрою 13, кінець якого переміщають уздовж поставу скребкового конвеєра 11 у напрямі розвороту секції мехкріплення (Фіг.5). Перед переміщенням секції мехкріплення 4 проводять кріплення її до тягового ланцюга 14 скребкового конвеєра 11 відрізками ланцюга 15 і болтовими з’єднаннями за монтажні пристрої 16 з боку передньої і задньої частини основи 8 (Фіг.6). За допомогою працюючого скребкового конвеєра 11 переміщають секцію мехкріплення 4 уздовж демонтажної виробки 1 до сполучення з діагональним допоміжним ходком 2, (Фіг.1) де проводять розчіплення секції мехкріплення 4 з скребковим конвеєром 11 і переміщюють її на підошву виробки лебідкою 3. Подальше переміщення секції мехкріплення 4 проводять по підошві діагонального допоміжного ходка 2 до демонтажного полку 17 лебідкою 3 (Фіг.1). Таким чином застосування пропонованого пристрою дозволить швидко і надійно демонтувати механізований комплекс і здійснити допоставку складових його частин до місця завантаження. 4 5 30819 6
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for dismantling and displacement of powered support unit
Автори англійськоюMeriutsan Andrii Viktorovych, Syvak Mykhailo Mykolaiovych, Filoniuk Yurii Volodymyrovych
Назва патенту російськоюУстройство для демонтажа и перемещения секций механизированной крепи
Автори російськоюМериуцан Андрей Викторович, Сивак Михаил Николаевич, Филонюк Юрий Владимирович
МПК / Мітки
МПК: E21D 23/00
Мітки: пристрій, механізованого, переміщення, кріплення, демонтажу, секцій
