Імітансний логічний елемент або-ні

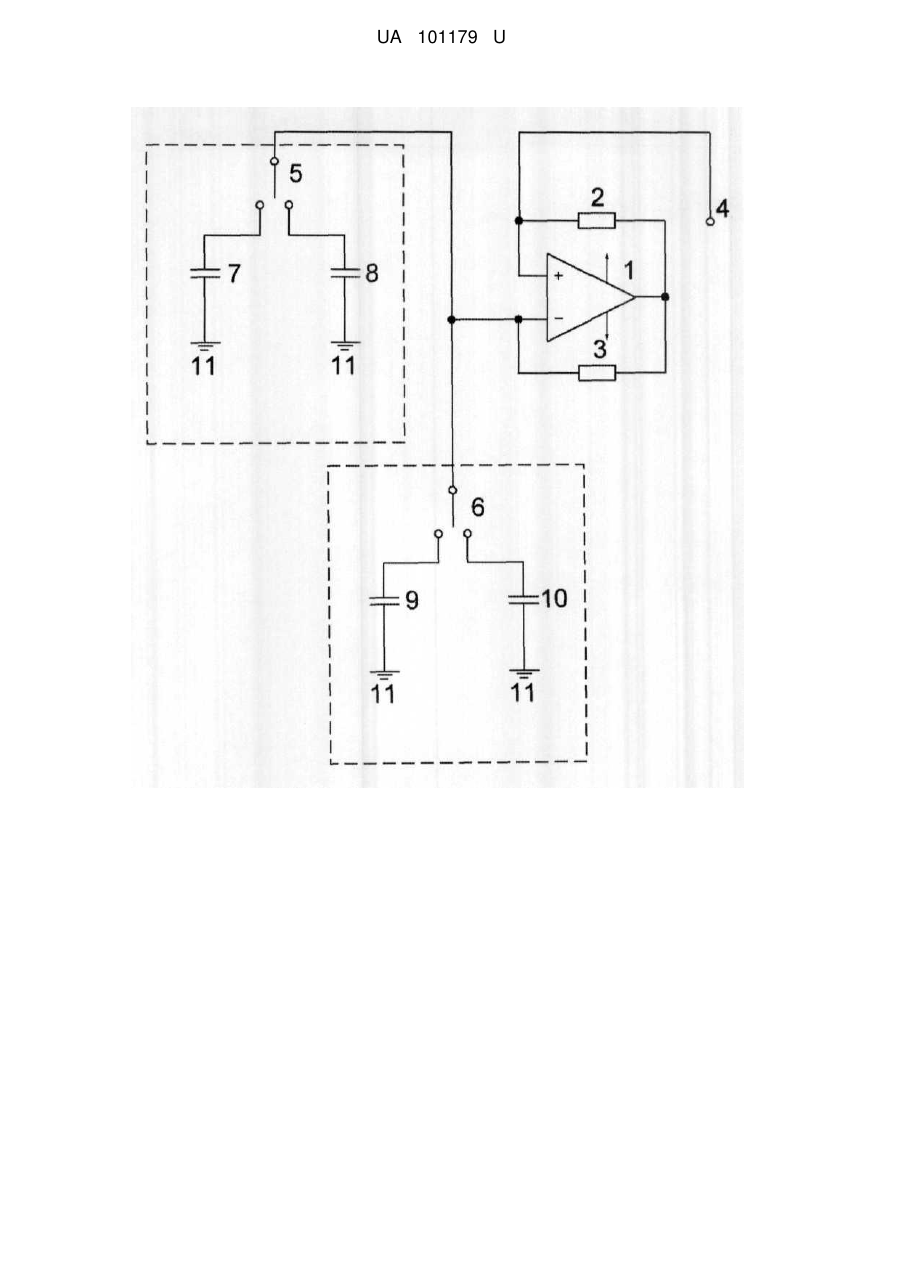

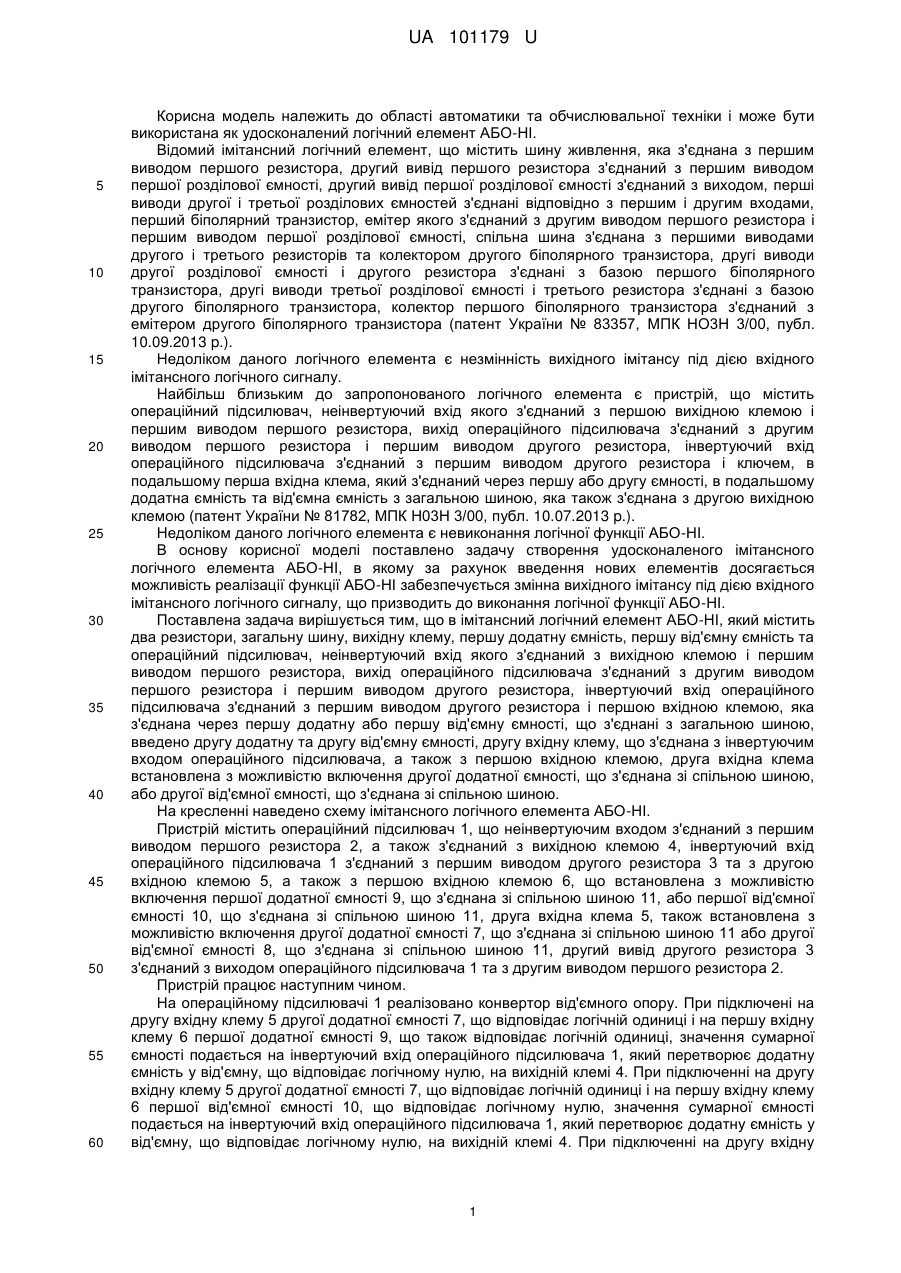

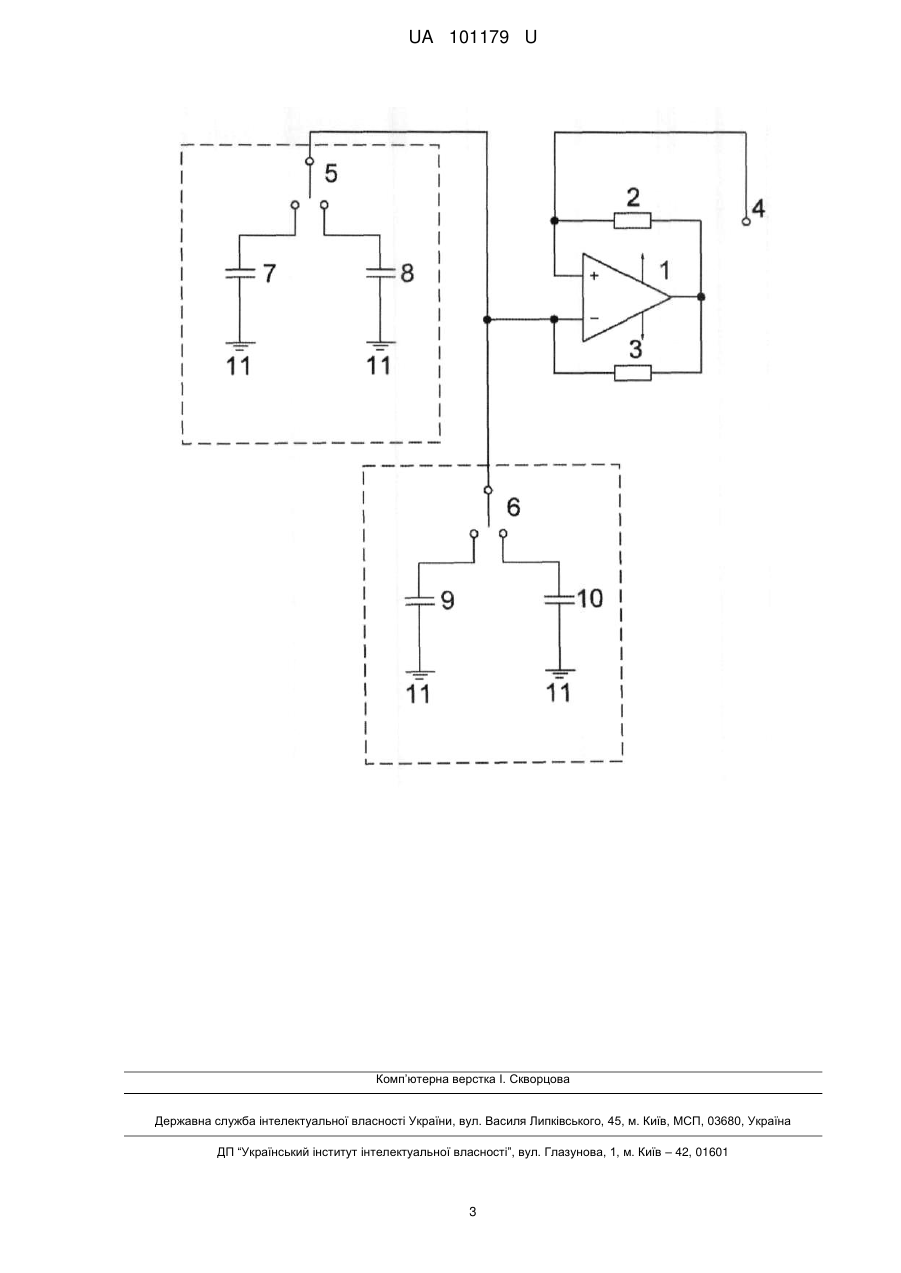

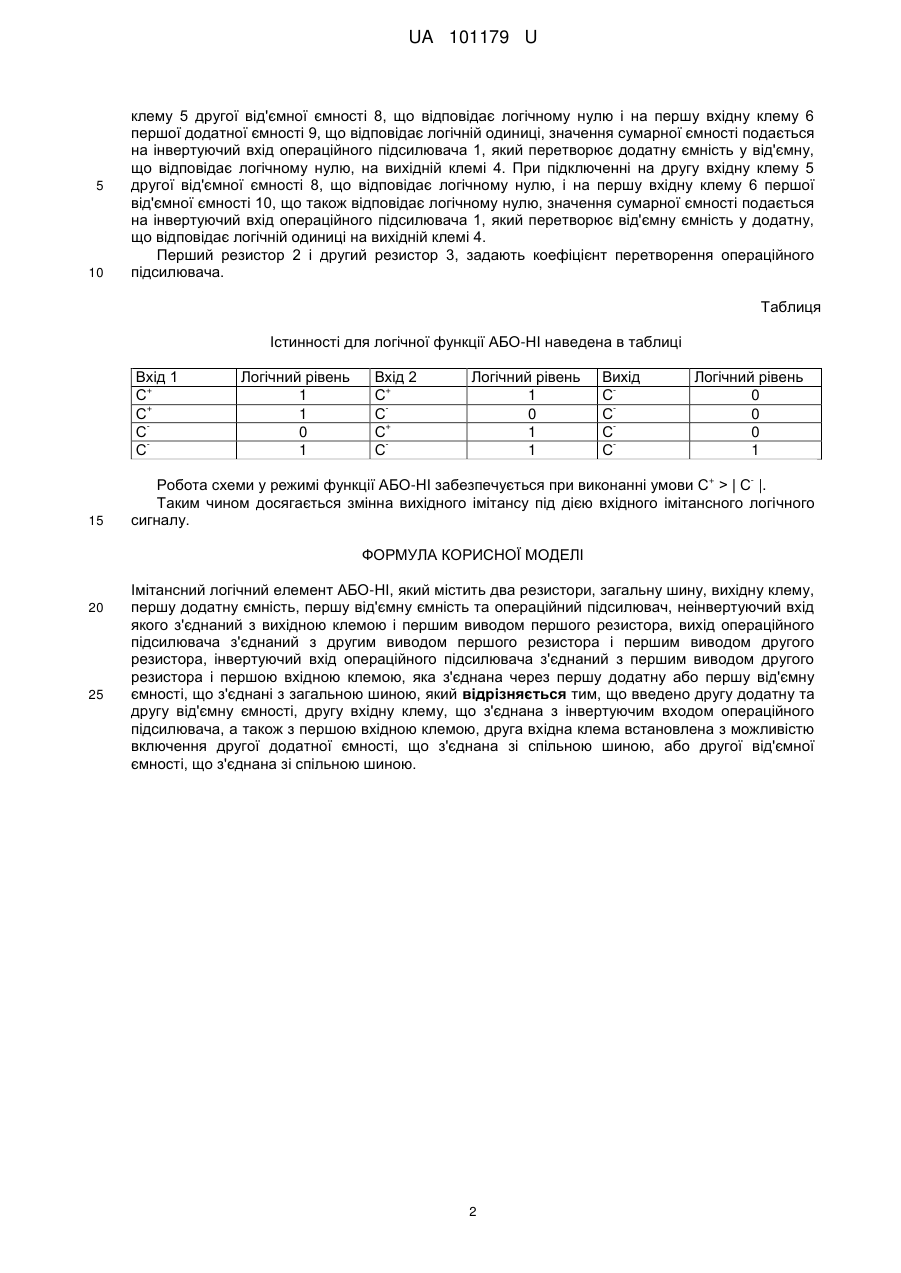

Реферат: Імітансний логічний елемент АБО-НІ містить два резистори, загальну шину, вихідну клему, першу додатну ємність, першу від'ємну ємність та операційний підсилювач, неінвертуючий вхід якого з'єднаний з вихідною клемою і першим виводом першого резистора, вихід операційного підсилювача з'єднаний з другим виводом першого резистора і першим виводом другого резистора, інвертуючий вхід операційного підсилювача з'єднаний з першим виводом другого резистора і першою вхідною клемою, яка з'єднана через першу додатну або першу від'ємну ємності, що з'єднані з загальною шиною. Введено другу додатну та другу від'ємну ємності, другу вхідну клему, що з'єднана з інвертуючим входом операційного підсилювача, а також з першою вхідною клемою, друга вхідна клема встановлена з можливістю включення другої додатної ємності, що з'єднана зі спільною шиною, або другої від'ємної ємності, що з'єднана зі спільною шиною. UA 101179 U (54) ІМІТАНСНИЙ ЛОГІЧНИЙ ЕЛЕМЕНТ АБО-НІ UA 101179 U UA 101179 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області автоматики та обчислювальної техніки і може бути використана як удосконалений логічний елемент АБО-НІ. Відомий імітансний логічний елемент, що містить шину живлення, яка з'єднана з першим виводом першого резистора, другий вивід першого резистора з'єднаний з першим виводом першої розділової ємності, другий вивід першої розділової ємності з'єднаний з виходом, перші виводи другої і третьої розділових ємностей з'єднані відповідно з першим і другим входами, перший біполярний транзистор, емітер якого з'єднаний з другим виводом першого резистора і першим виводом першої розділової ємності, спільна шина з'єднана з першими виводами другого і третього резисторів та колектором другого біполярного транзистора, другі виводи другої розділової ємності і другого резистора з'єднані з базою першого біполярного транзистора, другі виводи третьої розділової ємності і третього резистора з'єднані з базою другого біполярного транзистора, колектор першого біполярного транзистора з'єднаний з емітером другого біполярного транзистора (патент України № 83357, МПК НО3Н 3/00, публ. 10.09.2013 p.). Недоліком даного логічного елемента є незмінність вихідного імітансу під дією вхідного імітансного логічного сигналу. Найбільш близьким до запропонованого логічного елемента є пристрій, що містить операційний підсилювач, неінвертуючий вхід якого з'єднаний з першою вихідною клемою і першим виводом першого резистора, вихід операційного підсилювача з'єднаний з другим виводом першого резистора і першим виводом другого резистора, інвертуючий вхід операційного підсилювача з'єднаний з першим виводом другого резистора і ключем, в подальшому перша вхідна клема, який з'єднаний через першу або другу ємності, в подальшому додатна ємність та від'ємна ємність з загальною шиною, яка також з'єднана з другою вихідною клемою (патент України № 81782, МПК Н03Н 3/00, публ. 10.07.2013 p.). Недоліком даного логічного елемента є невиконання логічної функції АБО-НІ. В основу корисної моделі поставлено задачу створення удосконаленого імітансного логічного елемента АБО-НІ, в якому за рахунок введення нових елементів досягається можливість реалізації функції АБО-НІ забезпечується змінна вихідного імітансу під дією вхідного імітансного логічного сигналу, що призводить до виконання логічної функції АБО-НІ. Поставлена задача вирішується тим, що в імітансний логічний елемент АБО-НІ, який містить два резистори, загальну шину, вихідну клему, першу додатну ємність, першу від'ємну ємність та операційний підсилювач, неінвертуючий вхід якого з'єднаний з вихідною клемою і першим виводом першого резистора, вихід операційного підсилювача з'єднаний з другим виводом першого резистора і першим виводом другого резистора, інвертуючий вхід операційного підсилювача з'єднаний з першим виводом другого резистора і першою вхідною клемою, яка з'єднана через першу додатну або першу від'ємну ємності, що з'єднані з загальною шиною, введено другу додатну та другу від'ємну ємності, другу вхідну клему, що з'єднана з інвертуючим входом операційного підсилювача, а також з першою вхідною клемою, друга вхідна клема встановлена з можливістю включення другої додатної ємності, що з'єднана зі спільною шиною, або другої від'ємної ємності, що з'єднана зі спільною шиною. На кресленні наведено схему імітансного логічного елемента АБО-НІ. Пристрій містить операційний підсилювач 1, що неінвертуючим входом з'єднаний з першим виводом першого резистора 2, а також з'єднаний з вихідноюклемою 4, інвертуючий вхід операційного підсилювача 1 з'єднаний з першим виводом другого резистора 3 та з другою вхідною клемою 5, а також з першою вхідною клемою 6, що встановлена з можливістю включення першої додатної ємності 9, що з'єднана зі спільною шиною 11, або першої від'ємної ємності 10, що з'єднана зі спільною шиною 11, друга вхідна клема 5, також встановлена з можливістю включення другої додатної ємності 7, що з'єднана зі спільною шиною 11 або другої від'ємної ємності 8, що з'єднана зі спільною шиною 11, другий вивід другого резистора 3 з'єднаний з виходом операційного підсилювача 1 та з другим виводом першого резистора 2. Пристрій працює наступним чином. На операційному підсилювачі 1 реалізовано конвертор від'ємного опору. При підключені на другу вхідну клему 5 другої додатної ємності 7, що відповідає логічній одиниці і на першу вхідну клему 6 першої додатної ємності 9, що також відповідає логічній одиниці, значення сумарної ємності подається на інвертуючий вхід операційного підсилювача 1, який перетворює додатну ємність у від'ємну, що відповідає логічному нулю, на вихідній клемі 4. При підключенні на другу вхідну клему 5 другої додатної ємності 7, що відповідає логічній одиниці і на першу вхідну клему 6 першої від'ємної ємності 10, що відповідає логічному нулю, значення сумарної ємності подається на інвертуючий вхід операційного підсилювача 1, який перетворює додатну ємність у від'ємну, що відповідає логічному нулю, на вихідній клемі 4. При підключенні на другу вхідну 1 UA 101179 U 5 10 клему 5 другої від'ємної ємності 8, що відповідає логічному нулю і на першу вхідну клему 6 першої додатної ємності 9, що відповідає логічній одиниці, значення сумарної ємності подається на інвертуючий вхід операційного підсилювача 1, який перетворює додатну ємність у від'ємну, що відповідає логічному нулю, на вихідній клемі 4. При підключенні на другу вхідну клему 5 другої від'ємної ємності 8, що відповідає логічному нулю, і на першу вхідну клему 6 першої від'ємної ємності 10, що також відповідає логічному нулю, значення сумарної ємності подається на інвертуючий вхід операційного підсилювача 1, який перетворює від'ємну ємність у додатну, що відповідає логічній одиниці на вихідній клемі 4. Перший резистор 2 і другий резистор 3, задають коефіцієнт перетворення операційного підсилювача. Таблиця Істинності для логічної функції АБО-НІ наведена в таблиці Вхід 1 + С + С С С Логічний рівень 1 1 0 1 Вхід 2 + С С + С С Логічний рівень 1 0 1 1 Вихід С С С С Логічний рівень 0 0 0 1 + 15 Робота схеми у режимі функції АБО-НІ забезпечується при виконанні умови С > | С |. Таким чином досягається змінна вихідного імітансу під дією вхідного імітансного логічного сигналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Імітансний логічний елемент АБО-НІ, який містить два резистори, загальну шину, вихідну клему, першу додатну ємність, першу від'ємну ємність та операційний підсилювач, неінвертуючий вхід якого з'єднаний з вихідною клемою і першим виводом першого резистора, вихід операційного підсилювача з'єднаний з другим виводом першого резистора і першим виводом другого резистора, інвертуючий вхід операційного підсилювача з'єднаний з першим виводом другого резистора і першою вхідною клемою, яка з'єднана через першу додатну або першу від'ємну ємності, що з'єднані з загальною шиною, який відрізняється тим, що введено другу додатну та другу від'ємну ємності, другу вхідну клему, що з'єднана з інвертуючим входом операційного підсилювача, а також з першою вхідною клемою, друга вхідна клема встановлена з можливістю включення другої додатної ємності, що з'єднана зі спільною шиною, або другої від'ємної ємності, що з'єднана зі спільною шиною. 2 UA 101179 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
