H03H 3/00 — Способи та пристрої для виготовлення ланцюгів з активними і реактивними опорами, резонансних контурів або резонаторів

Номер патенту: 97174

Опубліковано: 10.03.2015

Автори: Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Стахов Володимир Петрович

МПК: H03H 3/00

Мітки: с-негатрон, інверторах, логічних

Формула / Реферат:

С-негатрон на логічних інверторах, який містить конденсатор та джерело напруги, який відрізняється тим, що як джерело напруги використано джерело напруги зміщення, крім того, в нього введено другий та третій конденсатори, друге джерело напруги зміщення, два інвертори, причому перший конденсатор разом з першим джерелом напруги зміщення підключений до входу першого інвертора, вихід якого через другий конденсатор підключений разом з другим...

Номер патенту: 95812

Опубліковано: 12.01.2015

Автори: Лазарєв Олександр Олександрович, Стахов Володимир Петрович, Філинюк Микола Антонович, Дзюба Інна Яківна

МПК: H03H 3/00

Мітки: коливань, с-негатроні, гармонійних, генератор

Формула / Реферат:

Генератор гармонійних коливань на С-негатроні, що містить операційний підсилювач, неінвертуючий вхід якого через перший резистор підключений до заземлення, інвертуючий вхід якого через другий резистор підключений до заземлення і через третій резистор підключений до виходу операційного підсилювача, який відрізняється тим, що введено перший та другий конденсатори, при цьому перший конденсатор підключений паралельно до першого резистора, другий...

Номер патенту: 87079

Опубліковано: 27.01.2014

Автори: Бодня Тетяна Вікторівна, Чайковський Олександр Семенович

МПК: H03H 3/00

Мітки: ідеалізоване, напруги, джерело

Формула / Реферат:

Ідеалізоване джерело напруги, яке містить джерело напруги, паралельно якому підключені послідовно з'єднані внутрішній опір джерела напруги і опір навантаження, яке відрізняється тим, що послідовно внутрішньому опору джерела напруги підключений конвертор від'ємного опору, внутрішній опір джерела напруги підключений до неінвертуючого входу операційного підсилювача конвертора від'ємного опору, а опір навантаження підключений одночасно до...

Номер патенту: 104184

Опубліковано: 10.01.2014

Автори: Мигаль Валерій Павлович, Бут Андрій Володимирович, Фомін Олександр Сергійович

МПК: H01L 41/22, H03H 3/00, H03H 9/00, H01L 21/263 ...

Мітки: матеріалів, обробки, кристалічних, спосіб, польової, п'єзоелектричних

Формула / Реферат:

Спосіб польової обробки п'єзоелектричних кристалічних матеріалів шляхом монохроматичного підсвічування кристала та одночасного прикладення до нього змінного електричного поля  на частотах, визначених з частотної залежності коефіцієнта нелінійних спотворень , який відрізняється тим, що вимірюють частотну...

Номер патенту: 83357

Опубліковано: 10.09.2013

Автори: Філинюк Микола Антонович, Покотилюк Леся Ігорівна, Ліщинська Людмила Броніславівна, Фурса Світлана Євгеніївна, Лазарєв Олександр Олександрович

МПК: H03H 3/00

Мітки: логічний, елемент, імітансний

Формула / Реферат:

Імітансний логічний елемент АБО, який містить три резистори, три розділові ємності, два входи, вихід, спільну шину і шину живлення, яка з'єднана з першим виводом першого резистора, другий вивід першого резистора з'єднаний з першим виводом першої розділової ємності, другий вивід першої розділової ємності з'єднаний з виходом, перші виводи другої і третьої розділових ємностей з'єднані відповідно з першим і другим входами, який відрізняється...

Номер патенту: 81782

Опубліковано: 10.07.2013

Автори: Нікульшин Олександр Олександрович, Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Ліщинська Людмила Броніславівна

МПК: H03H 3/00

Мітки: імітансний, логічний, ні, елемент

Формула / Реферат:

Імітансний логічний елемент "НІ", що містить два резистора, загальну шину, вихідну клему, який відрізняється тим, що введена друга вихідна клема, дві ємності та операційний підсилювач, неінвертуючий вхід якого з'єднаний з першою вихідною клемою і першим виводом першого резистора, вихід операційного підсилювача з'єднаний з другим виводом першого резистора і першим виводом другого резистора, інвертуючий вхід операційного підсилювача...

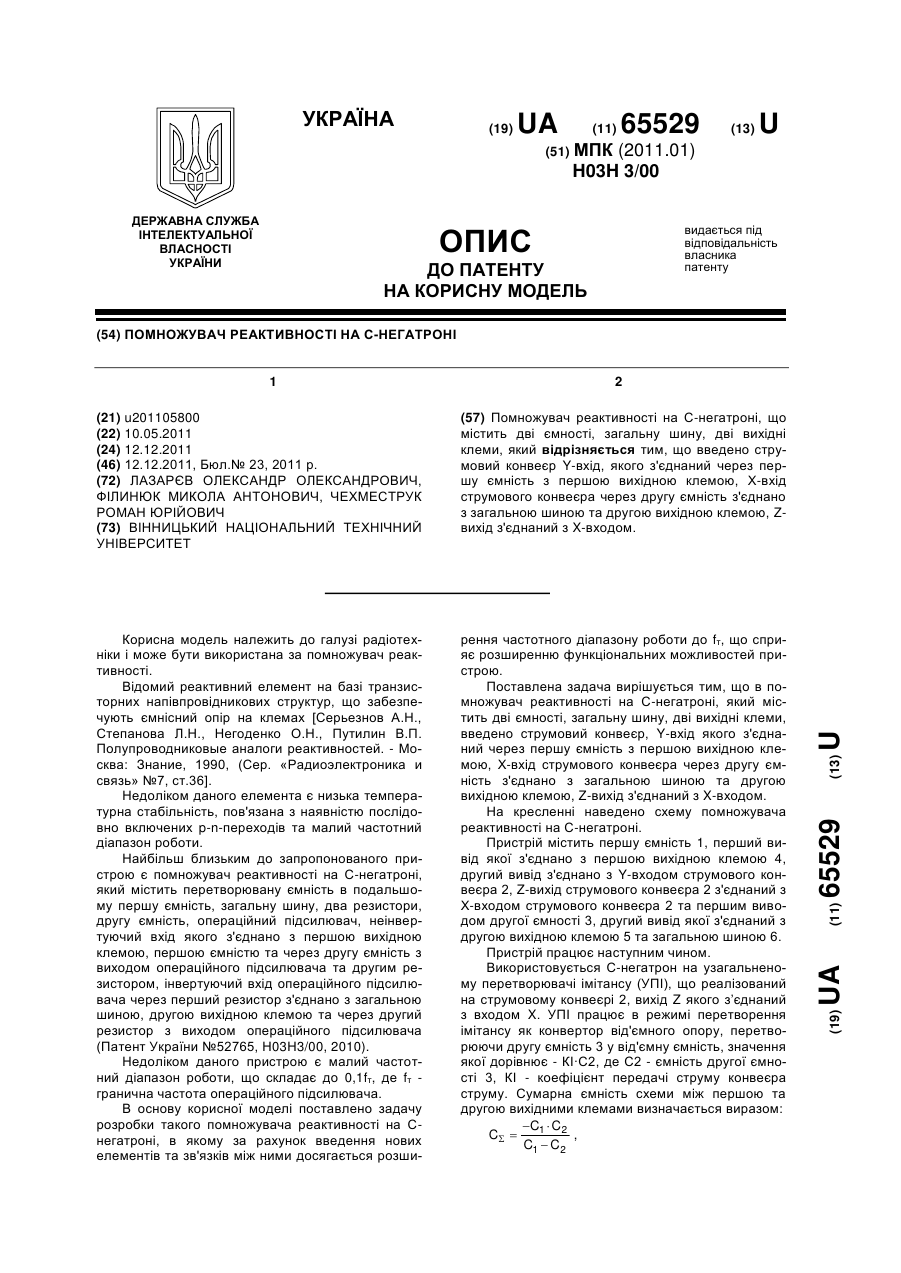

Номер патенту: 65529

Опубліковано: 12.12.2011

Автори: Лазарєв Олександр Олександрович, Чехместрук Роман Юрійович, Філинюк Микола Антонович

МПК: H03H 3/00

Мітки: реактивності, с-негатроні, помножувач

Формула / Реферат:

Помножувач реактивності на С-негатроні, що містить дві ємності, загальну шину, дві вихідні клеми, який відрізняється тим, що введено струмовий конвеєр Y-вхід, якого з'єднаний через першу ємність з першою вихідною клемою, Х-вхід струмового конвеєра через другу ємність з'єднано з загальною шиною та другою вихідною клемою, Z-вихід з'єднаний з X-входом.

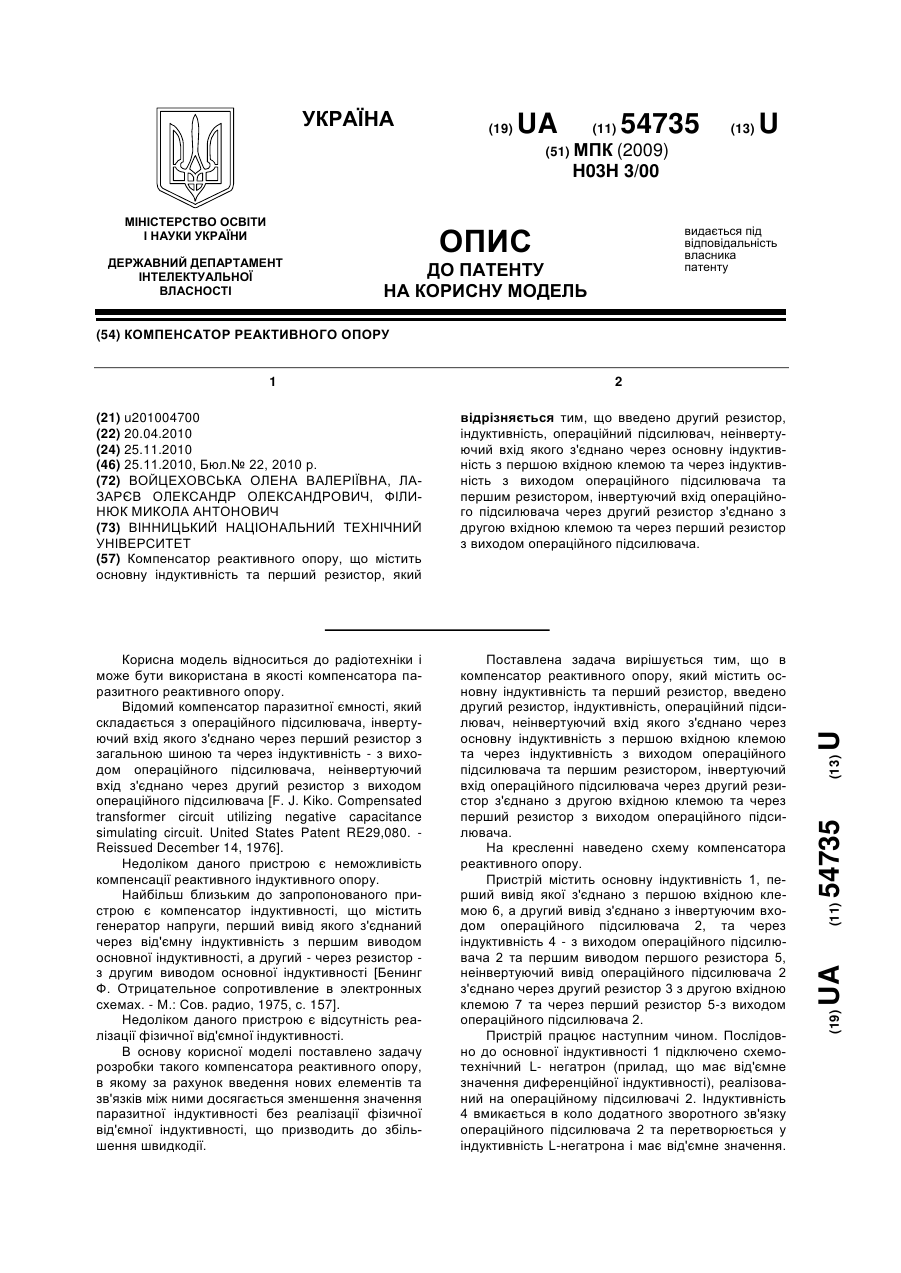

Номер патенту: 54735

Опубліковано: 25.11.2010

Автори: Лазарєв Олександр Олександрович, Філинюк Микола Антонович, Войцеховська Олена Валеріївна

МПК: H03H 3/00

Мітки: компенсатор, реактивного, опору

Формула / Реферат:

Компенсатор реактивного опору, що містить основну індуктивність та перший резистор, який відрізняється тим, що введено другий резистор, індуктивність, операційний підсилювач, неінвертуючий вхід якого з'єднано через основну індуктивність з першою вхідною клемою та через індуктивність з виходом операційного підсилювача та першим резистором, інвертуючий вхід операційного підсилювача через другий резистор з'єднано з другою вхідною клемою та через...

Номер патенту: 52767

Опубліковано: 10.09.2010

Автори: Войцеховська Олена Валеріївна, Філинюк Микола Антонович, Лазарєв Олександр Олександрович, Ліщинська Людмила Броніславівна

МПК: H03H 3/00

Мітки: індуктивності, l-негатроні, помножувач

Формула / Реферат:

Помножувач індуктивності на L-негатроні, що містить перетворювану котушку індуктивності, загальну шину, який відрізняється тим, що введено два резистори, другу котушку індуктивності, операційний підсилювач, неінвертуючий вхід якого з'єднано з першою вихідною клемою, перетворюваною котушкою індуктивності та через другу котушку індуктивності з виходом операційного підсилювача та другим резистором, інвертуючий вхід операційного підсилювача...

Номер патенту: 52765

Опубліковано: 10.09.2010

Автори: Ліщинська Людмила Броніславівна, Філинюк Микола Антонович, Войцеховська Олена Валеріївна, Лазарєв Олександр Олександрович

МПК: H03H 3/00

Мітки: с-негатроні, помножувач, реактивності

Формула / Реферат:

Помножувач реактивності на С-негатроні, що містить перетворювану ємність, загальну шину, який відрізняється тим, що введено два резистори, другу ємність, операційний підсилювач, неінвертуючий вхід якого з'єднано з першою вихідною клемою, перетворюваною ємністю та через другу ємність з виходом операційного підсилювача та другим резистором, інвертуючий вхід операційного підсилювача через перший резистор з'єднано з загальною шиною, другою...

Номер патенту: 42867

Опубліковано: 27.07.2009

Автори: Барабан Марія Володимирівна, Ліщинська Людмила Броніславівна, Філинюк Микола Антонович

МПК: H03H 3/00

Мітки: реактивний, елемент

Формула / Реферат:

Реактивний елемент, що містить перший польовий транзистор, витік якого з'єднаний з загальною шиною, між затвором і загальною шиною включено перший конденсатор, затвор через перший резистор з'єднаний з керуючою клемою, витік через другий резистор підключений до клеми живлення, яка через другий конденсатор з'єднана з загальною шиною, а стік через третій конденсатор з'єднаний з сигнальною клемою, який відрізняється тим, що введено другий...

Номер патенту: 17596

Опубліковано: 16.10.2006

Автор: Лєнскій Васілій Васільєвіч

МПК: H03H 3/00, H03H 11/00, H04B 1/00, G01R 13/00 ...

Мітки: спосіб, забезпечення, енергетичного, інформаційного

Формула / Реферат:

1. Спосіб енергетичного і інформаційного забезпечення, який характеризується тим, що двополярні електромагнітні взаємодії перетворюють в багатополярні і/або псевдобагатополярні таким чином, що в електричних мережах і/або в бездротовому зв'язку, що мають індуктивності і ємності, формують систему каскадів так, що на першому каскаді здійснюють перетворення двополярних електромагнітних сигналів в багатополярні і/або псевдобагатополярні, а...

Номер патенту: 17595

Опубліковано: 16.10.2006

Автор: Лєнскій Васілій Васільєвіч

МПК: H04B 1/00, H03H 11/00, H03H 3/00, G01R 13/00 ...

Мітки: пристрій, забезпечення, інформаційного, енергетичного

Формула / Реферат:

1. Пристрій енергетичного і інформаційного забезпечення, який характеризується тим, що в електричних мережах, що мають індуктивність з торсіонно-об'ємною, соленоїдною і/або іншою просторово-енергетичною конфігурацією і/або ємність з розташованими відносно одна одної пластинами, розміщеними в просторовому об'ємі заданої форми, і/або опір, пристрій містить декілька каскадів, виконаних з можливістю формування властивостей, відмінних від...
